GEBRUIKSAANWIJZING Digger 2.0 Revell

Veiligheidsaanwijzingen:

- Lees voor de eerste inbedrijfstelling de handleiding helemaal door en zorg dat u

deze begrijpt.

Bewaar de handleiding en de verpakking a.u.b., deze bevatten belangrijké aanwijzingen.

- Het model mag uitsluitend volgens de aanwijzingen in deze handleiding worden gebruikt.

- Dit model is geschikt voor volwassenen en jongeren vanal 8 jaar. Ouderlijk toezicht is vereist wanneer jongeren met het model rijden.

- Waarschuwing! Niet geschikt voor kinderen jonger dan 36 maanden. Kleine onderdelen. Verstikkingsgevaar!

- Dit model is geschikt voor gebruik binnenshuis en bij droog weer in de open lucht.

Houd de handen, het gezicht en losse kleding uit de buurt van het model wanneer ermee wordt gereden.

- Schakel de zender en het model uit wanneer deze niet worden gebruikt.

- Verwijder de batterijen uit de zender en de accu uit het model wanneer deze langere tijd niet worden gebruikt.

Houd het model steeds in het oog, zodat u er niet de controle over verliest. Als het model onoplettend en zorgeloos wordt gebruikt, kan aanmerkelijke schade het gevolg zijn.

- Gebruik het model niet in de buurt van personen, dieren, straten of open water.

- Dit model is niet geschikt voor mensen met een licharnelijke of geestelijke beperking. - Als u nog geen ervaring hebt met op afstand

BELANGRIJKE KENMERKEN

6-kanaals graafmachine met 2,4-GHz-zender

- Hoofdarm, voorarm en bak afzonderlijk bestuurbaar

- Rupsaandrijving met veel grip - Met soundmodule

bestuurde modellen, raden wij aan het model in gebruik te nemen onder leiding van een ervaren persoon.

- Gebruik een model nooit wanneer u onder invloed bent van drugs of alcohol.

- Dit model mag niet op de openbare weg worden gebruikt!

- In zijn algemeenheid moet ervoor worden gezorgd, dat niemand gewond kan raken door de modelauto, ook als er storingen optreden of de auto defect raakt.

- Het model mag alleen met originele Revell Control-reserveonderdejen worden gerepareerd of veranderd. Het model kan anders beschadigd raken of een gevaar vormen. Bédien het model, om risico's te voorkomen altijd in een positie waarvanuit u eventueel snel kunt uitwijken.

Veiligheidsaanwijzingen met betrekking tot de zender:

- Oplaadbare batterijen moeten voor het laden uit de zender of uit het model worden verwijderd.

- Niet-oplaadbare batterijen mogen niet worden opgeladen.

- Oplaadbare batterijen mogen alleen onder toezicht van volwassenen worden opgeladen.

- Gebruik geen batterijen van verschillende typen of nieuwe en gebruikte batterijen door elkaar.

• Gebruik uitsluitend de aanbevolen batterijen of batterijen van een gelijkwaardig type.
• Voor de zender raden wij het gebruik van alkali-manganbatterijen aan. Oplaadbare batterijen (accumulatoren) zijn een milieuvriendelijk alternatief voor wegwerpbatterijen voor deze zender en andere huishoudelijke elektrische apparaten.
• Plaats batterijen altijd met de polen (+ en -) in de juiste richting.
• Verwijder legé batterijen uit de zender.
• De aansluitklemmen/polen mogen niet worden kortgesloten.
• Verwijder de batterijen uit de zender en het model wanneer deze langere tijd niet worden gebruikt.

Onderhoud en verzorging:

• Neem het model alleen af met een schone, vochtige doek.
• Voorkorn blootstelling van het model en de accu aan direct zonlicht en/of inwerking van intense warmte.
• Laat het model en de zender niet in aanraking komen met water; hierdoor kan de elektronica beschadigd raken.
• Wijzigingen in techniek en kleur voorbehouden!

Technische gegevens

Accu voor het model:

Voeding: ---

Nominaal vermogen: 1x DC 7,2 V

/ 400 mAh / 2,88 Wh oplaadbare NiMH-accu (inbegrepen)

USB-lader:

Voeding: DC 5 V via een USB-poort met voeding van 500 mA of meer Nominaal vermogen: 5 V / 1000 mA max.

Batterijen voor de zender:

Voeding: ===

Batterien: DC 3 V /

2×15V"AA"

(niet meegeleverd)

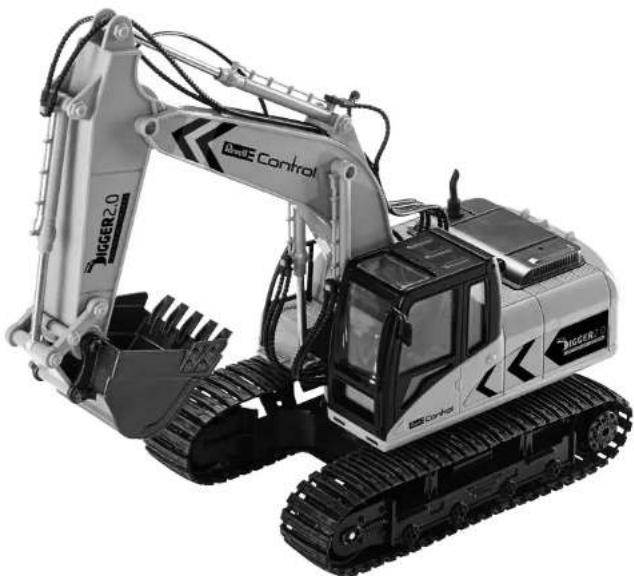

1 VOERTUIG

1A Bak
1B Voorarm
1C Hoofdarm
1D Bovenwagen
1E Batterijivak
1F Sluiting van het batterijvak

1G OFF/ON
schakelaar
1H Bovenste stift (rond)
110nderstestift
(vierkant)

2 ZENDER

2A Gashendel, links
2BGashendel.
rechts
2C Bovenwagen
naar links
draaien
2DBovenwagen
naar rechts
draaien
2E Hoofdarm naar
boven
2F Hoofdarm naar beneden 20 Power-led
2G Voorarm naar boven
beneden
21 Bak naar
beneden
2K Demoknop
2L Licht/geluid
aan/uit
2MOpnameknop
laar
20 Power-led

2H Voorarm naar
21 Bak naar boven
2NON/OFF-schake

3 BATTERIJEN PLAATSEN

3A Schroef de afdekking los en verwijder deze.
3B Plaats 2 AA-batterijen van 1,5 V. Let op de juiste richting van de polen, zoals aangegeven in het batterijvak.
3C Sluit de aldekking van het batterijvak en schroef hem vast.

4 HET MODEL OPLADEN

Let op: vóór het opladen en na elke gebruik moeten de accu en de motoren steeds 15 tot 30 minuten afkoelen, anders kunnen deze onderdelen beschadigd raken. Bij het laden moet steeds toezicht worden gehouden. Laad de accu steeds op op een vuurvaste ondergrond en in een brandveillige omgeving.

1. Model en zender uitschakelen (4A).
2. Open het accuvak. Neem de accu uit het model.
3. Plaats de accu in de aansluiting van de lader, let daarbij op de juiste poolrichting. De accu moet gemakkelijk in de laadaansluiting kunnen worden gestoken - FORCEER HEM NIET. Als de accu niet op de juiste wijze in de laadaansluiting wordt gestoken, kan de accu beschadigd raken en kan in sommige gevallen risico op lichamelijk letsel ontstaan (4B).
4. Steek de USB-lader in een vrije USB-poort; de lader licht op (4C).
5. Wanneer de USB-lader knippert, is het laden voltooid.
6. Koppel na het laden de accu los van de USB-lader en trek de USB-lader uit de USB-poort.

Na een laadtijd van ca. 200 minuten kan het model ca. 20 minuten werken. Waarschuwing: De accu wordt warm tijdens het laden, dit is normaal. Als de accu echter heet wordt en/of er veranderingen aan het oppervlak te zien zijn, moet het laden onmiddellijk worden afgebroken!

5 STARTVOORBEREIDING

Houd u bij het inschakelen beslist aan de volgorde! Schakel bij het uitschakelen altijd eerst het model en daarna de zender uit. Anders kan er onbedoeld een besturingscommando worden gegeven, waardoor het model onverwacht wordt geactiveerd en aanzienlijke schade kan ontstaan.

1. Zet de ON/OFF-schakelaar van de zender (2N) op "ON" (5A). De Power-led (20) op de zender knippert.
2. Open het accuvak
3. Plaats de accu in het model. Steek de accukabel in de aansluiting van het model (5B).
4. Zet daarna de ON/OFF-schakelaar van het model (1G) op "ON". Wanneer de Power-led (20) op de zender continu gaat branden, is het model klaar om op te stijgen.

Model uitschakelen:

Zet de ON/OFF-schakelaar van het model (1G) op "OFF". Verwijder de accu uit het model.

De zender uitschakelen:

Zet de ON/OFF-schakelaar van de zender (20) op "OFF".

6 BESTURING VAN HET VOERTUIG

Met de linkerknuppel wordt de linkerrupsband bediend, met de rechterknuppel de rechterrupsband.

6A Druk beide knuppels voorzichtig naar voren om vooruit te rijden. Beweeg beide knuppels voorzichtig naar achteren om achteruit te rijden.
6B Druk de rechterknuppel voorzichtig naar voren en laat de linkerknuppel los om een bocht naar links te maken. Stuur voor bochten naar rechts precies andersom als hierboven uitgelegd.
6C Druk een knuppel voorzichtig naar voren en de andere voorzichtig naar achteren om het model om zijn as te laten draaien. Dit werkt in beide richtingen op dezelfde manier.
6D Met de knoppen 2C en 2D kan de bovenwagen ca. 300° om zijn as worden gedraaid.
6E Met de knoppen 2E en 2F wordt de hoofdarm omhoog en omlaag bewogen.
6F Met de knoppen 2G en 2H wordt de voorarm omhoog en omlaag bewogen.
6G Met de knoppen 2I en 2J wordt de voorarm omhoog en omlaag bewogen.

Overbelastingsbeveiliging: Om beschadiging te voorkomen, zijn alle functies uitgevoerd met een koppeling. Deze treedt in werking als hij te zwaar wordt belast (ratélend geluid). Dit gebeurt ook als de arm bijvoorbeeld helemaal naar boven of beneden wordt bewogen. Stuur in dat geval niet verder in die richting.

Demoknop:

Hiermee laat het model de werking van alle functies zien. De demo kan worden beeindigd door nogmaals op de knop te drukken of een ander stuurcommando te geven.

Opnameknop:

Als op deze knop wordt gedrukt, maakt het model een opname van de stuurcommando's die vervolgens worden gegeven, in plaats van deze onmiddellijk uit te voeren. Druk nogmaals op de knop om de opgenomen stuurcommando's uit te laten voeren. Beëindig de automatische bewegingen door een ander stuurcommando te geven.

7 HULPSTUKKEN VERWISSELEN

U kunt de bak vervangen door de meegeleverde grijper.

1. Maak de ronde stift (1H) los en trek hem uit de koppeling (7A).
2. Maak de moer van de vierkante stift (11) los en trek hem uit de arm (7B).
3. Trek de bak naar voren toe weg (7C)
4. Schroef het onderste deel van de grijper aan de arm. Zorg ervoor dat het gat voor de vierkante stift (11) vrij blijft (7D).
5. Schuif het bovensle deel van de grijper boven het onderste op zijn plek en borg het met de vierkante stift (11) (7E).
6. Borg de vierkante stilt (11) met een moer (7F). Let op! Draai de moer niet le strak aan, anders werkt de grijper niet!
7. Breng de ronde stift (1H) weer aan en borg hem met een moer (7G)

AANWIJZINGEN VOOR VEILIG RIJDEN

ALGEMENE RIJTIPS:

• Houd het model altijd in het oog, kijk niet naar de zender!
• De eerste keren dat met het voertuig wordt gereden, heeft men meestal de neiging de regelaars te heftig te bedienen. Zorg ervoor, dat u voldoende ruimte ter beschikking hebt.
  Laat na een crash de snelheidsregelaar altijd onmiddellijk los om schade aan de elektronica te voorkomen.

DE GESCHIKTE RIJOMGEVING:

De plaats waar u met het model rijdt, moet voldoen aan de volgende criteria:

1. Het moet een plaats zijn met zoveel mogelijk vrije ruimte en zonder storende hindernissen.
2. Verzeker u er voor het starten in ieder geval van, dat er zich geen mensen en dieren in de directe nabijheid bevinden.
3. Houd het model steeds in het oog, zodat het niet tegen de bestuurder of andere mensen of tegen dieren aan rijdt en mogelijk letsel toebrengt.

PROBLEEMOPLOSSING

Oorzaak: De accu is te zwak of leeg.

Oplossing: Laad de accu op.

Probleem : De zender werkt niet.

Oorzaak: 1. De zender is uitgeschakeld. 2. De batterij is verkeerd geplaatst 3. De batterij heeft niet voldoende energie meer.

Oplossing: 1. Herhaal het inschakelproces zoals beschreven. 2. Controleer of de batterijen juist zijn geplaatst. 3. Vervang de batterijen door nieuwe.

Probleem: Het model kan niet worden bestuurd met de zender.

Oorzaak: 1. De zender is uitgeschakeld. 2. De verbinding tussen de afstandsbediening en het model is verbroken

Oplossing: 1. Zel de schakelaar op de zender op "ON". 2. Als het model meer dan 5 meter verwijderd is, dichterbij het model gaan staan.

Op www.revellutions.de vindt u meer tips en trucs.

SERVICEAANWIJZINGEN

Op www.revellutions.de vindt u alle bestelmogelijkheden, de onlinegame en nuttige informatie over alle Revellutions-modellen.

www.revellutions.de

Wetgeving voor inzameling van afgedankte elektrische en elektronische apparatuur:

verwijder alle batterijen resp. acc's voordat u het product afvoert. Knip voedingsdraden altijd een voor een door, voor het afvoeren moeten batterijen geheel verbrukt resp. acc's geheel omladen zijn. Dek vrijliggende polen af met plekband om kortisluiting te voorkomen. I lever oude batterijen resp. acc's in bij uw gemeentelijke inzamelpunt voor afgedankte elektrische en elektronische apparatuur. De overige onderdelen horen bij het huisvuït.

Let op: Gevaar door hitteontwikkeling en draaiende onderdelen wanneer de auto in gebruik is! De auto mag alleen onder toezicht van volwassenen worden gebruikt!

Hiermee verklaart Revell GmbH dat dit product in overeenstemming is met de toepasselijke formen en richt lijnen. Op www.revell-control.de vindt u de conformiteits verklaring
