BEDIENUNGSANLEITUNG Digger 2.0 Revell

USB-Ladegerät USB charger

43592

Fernsteuerung Transmitter

43593

Bolzen, Muttern und Schlüssel Bolts, nuts and spanners

Sicherheitshinweise:

• Vor der ersten Inbetriebnahme Anleitung vollständig lesen und verstehen.

- Bedienungsanleitung und Packung bitte aufbewahren, da sie wichtige Hinweise enthalten.

- Der Benutzer darf dieses Modell nur gemäß den Gebrauchshinweisen in dieser Bedienungsanleitung betreiben.

- Dieses Modell ist ab 8 Jahren geeignet. Die Aufsicht der Eltern ist beim Fahren erforderlich.

- Achtung! Für Kinder unter 36 Monaten nicht geeignet. Kleine Teile, Erstickungsgefahr!

- Dieses Modell ist für den Gebrauch in Innenräumen und bei Trockenheit im Freien geeignet.

- Hände, Gesicht und lose Kleidung bei Betrieb vom Modell fernhalten.

- Fernsteuerung und Modell ausschalten, wenn sie nicht im Einsatz sind.

- Batterien aus der Fern steuerung und aus dem Modell nehmen, wenn sie nicht im Einsatz sind.

- Das Modell stets im Auge behalten, um die Kontrolle über das Modell nicht zu verlieren. Ein unachtsamer und sorgloser Einsatz kann erhebliche Schäden verursachen.

- Das Modell nicht in der Nähe von Personen, Tieren, Straßen oder Gewässern betreiben.

- Dieses Modell ist nicht geeignet für Menschen mit körperlichen oder geistigen Einschränkungen. Personen ohne Kenntnisse im Umgang mit leingesteuerten Modellen empfehlen wir die Inbetriebnahme unter

Anleitung einer erfahrenen Person.

- Betreiben Sie nie ein Modell unter Drogen- oder Alkoholeinfluss.

6-Kanal-Bagger mit 2.4 GHz-Fernsteuerung

- Hauptarm, Vorderarm und Schaufel einzeln steuerbar - Griffiger Kettenantrieb

-MitSoundmodul

- Dieses Modell darf nicht im öffentlichen Straßenverkehr verwendet werden!

- Generell ist darauf zu achten, dass das Modell auch unter Berücksichtigung von Funktionsstörungen und Defekten niemanden verletzen kann.

- Das Modell darf nur mit originalen Revell Control-Ersatzteilen repariert oder verändert werden. Andernfalls könnte das Modell beschädigt werden oder eine Gefahr darstellen

- Um Risiken zu vermeiden, das Modell immer in einer Position steuern, aus der heraus gegebenenfalls schnell ausgewichen werden kann.

Sicherheitshinweise zur Fernsteuerung:

- Aulladbare Batterien müssen vor dem Aufladen aus der Fernsteuerung oder aus dem Modell herausgenommen werden.

- Nicht wiederaufladbare Batterien dürfen nicht geladen werden.

- Aufladbare Batterien dürfen nur unter Aufsicht von Erwachsenen geladen werden.

- Ungleiche Batterietypen oder neue und gebrauchte Batterien dürfen nicht zusammen verwendet werden.

- Es dürfen nur die empfohlenen Batterien oder die eines gleichwertigen Typs verwendet werden.

- Wir empfehlen für die Fernsteuerung neue Alkali-Mangan-Batterien. Einweg-

batterien für diese Fernsteuerung und andere im Haushalt betriebene elektrische Geräte können durch

aufladbare Batterien (Akkumulatoren) umweltfreundlich ersetzt werden.

Batterien müssen mit der richtigen Polarität (+ und -) eingelegt werden.

Leere Batterien müssen aus der Fernsteuerung herausgenommen werden.

• Die Anschlussklemmen dürfen nicht kurzgeschlossen werden.

- Batterien aus der Fernsteuerung und dem Modell nehmen, wenn sie längere Zeit nicht gebraucht werden.

Wartung und Pflege:

• Das Modell bitte nur mit einem
sauberen, leuchten Tuch abwischen. - Modell und Batterien vor direkter Sonneneinstrahlung und/oder direkt Wärmeeinwirkung schützen.
- Modell und Fernsteuerung niemals mit Wasser in Verbindung bringen, da dadurch die Elektronik beschädigt werden kann.
- Technische und farbliche Änderungen vorbehalten!

Technische Daten

Akku für das Modell:

Stromversorgung: --- Nennleistung: 1x DC 7,2 V / 400 mAh / 2,88 Wh aufladbarer NiMH-Akku (mitgeliefert)

USB-Ladegerät:

Stromversorgung: DC 5V === über USB-Port ab 500 mA oder höher Nennleistung: 5 V / 1000 mA max.

Batterien für die Fernsteuerung:

Stromversorgung: === Batterien: DC 3 V / 2 x 1,5 V "AA" (nicht mitgeliefert)

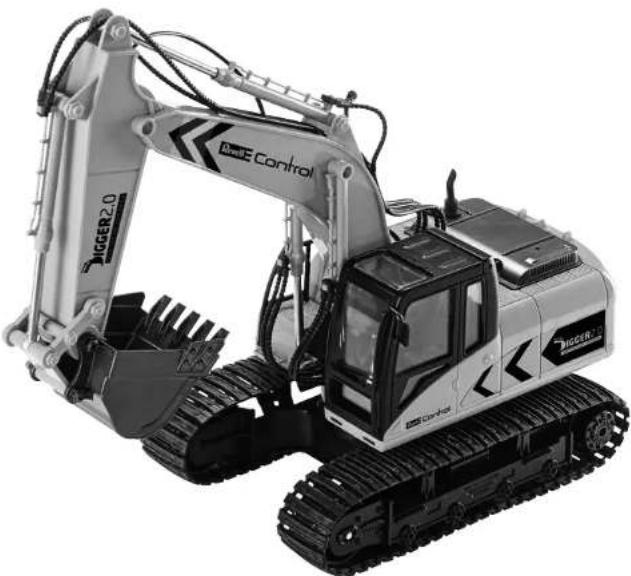

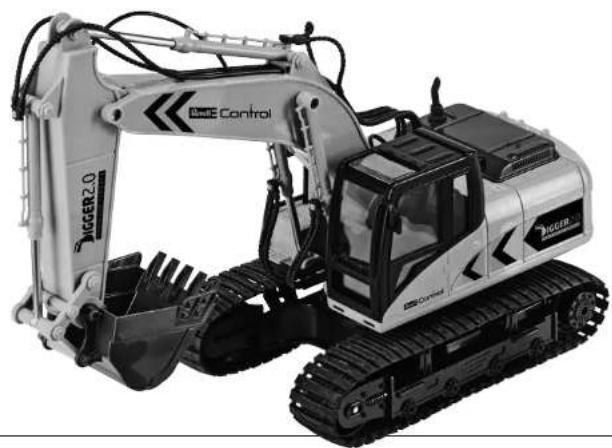

1 FAHRZEUG

1A Schaufel

1B Vorderarm

1C Hauptarm

1D Oberwagen

1E Batteriefach

1F Verschluß des Batteriefachs

1G OFF/ON-Schalter

2B Gashebel, rechts nach unten

2C Oberwagen nach 21 Schaufel links drehen nach oben

2D Oberwagen nach 2J Schaufel rechts drehen nach unten

2E Hauptarm 2K Demo-Taste

nach oben 2L Licht/Sound 2F Hauptarm ON/OFF

nach unten 2MAufnahme-Taste

2G Vorderarm 2N ON/OFF-Schalter nach oben 20 Power LFD

3 BATTERIEN EINSETZEN

3A Abdeckung aufschrauben und abnehmen.

3B 2 x 1,5 V AA-Batterien einlegen und auf die Polaritätsangaben, wie im Batteriefach angegeben, achten.

3C Die Batteriefach-Abdeckung schließen und verschrauben.

4 AUFLADEN DES MODELLS

Achtung: Vor dem Laden und nach jedem Einsatz müssen Akku und die Motoren ca. 15-30 Minuten abkühlen, andernfalls können sie beschädigt werden. Der Ladevorgang ist ständig zu überwachen. Für den Aufladevorgang ist immer auf eine feuerfeste Unterlage und eine brandsichere Umgebung zu achten.

1. Modell und Fernsteuerung ausschalten (4A).
2. Öffnen Sie das Batteriefach. Den Akku aus dem Modell nehmen.
3. Den Akku in die Ladebuchse des Ladegeräts stecken, dabei auf die richtige Polarität achten. Der Akku muss sich leicht in die Ladebuchse stecken lassen – KEINE GEWALT ANWENDEN. Wird der Akku nicht richtig in die Ladebuchse gesteckt, kann der Akku beschädigt werden und unter Umständen Verletzungsgefahr bestehen (4B).
4. Stecken sie das USB-ladegerät in einen freien USB-Port, es leuchtet auf (4C).
5. Der Ladevorgang ist abgeschlossen, sobald das USB-Ladegerät blinkt.
6. Trennen Sie nach dem Laden den Akku vom USB-Ladegerät und das USB-Ladegerät vom USB-Port.

Nach einer Ladezeit von etwa 200 Minuten kann das Modell ca. 20 Minuten lang fahren. Warnhinweis: Der Akku erwärmt sich während des Aufladens, das ist normal. Sollte er jedoch heiß werden und/oder Veränderungen an der Oberfläche zeigen, ist der Ladevorgang sofort abzubrechen!

5 STARTVORBEREITUNG

Die Reihenfolge beim Einschalten unbedingt beachten! Beim Ausschalten immer zuerst das Modell, dann die Fernsteuerung ausschalten. Ansonsten kann unbeabsichtigt ein Steuerbefehl ausgelöst werden, der das Modell aktiviert und zu erheblichen Beschädigungen führen kann.

1. Den ON-/OFF-Schalter der Fernsteuerung (2N) auf „ON“ stellen (5A). Die Power-LFD (20) an der Fernsteuerung blinkt.
2. Öllnen Sie das Batteriefach
3. Legen Sie den Akku ins Modell ein. Stecken Sie das Akkukabel in die Anschluss-Buchse des Modells (5B).
4. Den ON/OFF-Schalter am Modell (1G) auf „ON“ stellen. Sobald die Power-LED (20) an der Fernsteuerung dauerhaft leuchtet, ist das Modell bereit.

Modell ausschalten:

Den ON/OFF-Schalter am Modell (16) auf „OH“ stellen. Nehmen Sie den Akku aus dem Modell.

Fernsteuerung ausschalten:

Den ON-/OFF-Schalter der Fernsteuerung (20) auf „OFF“ stellen.

6 FAHRZEUGSTEUERUNG

Der linke Knüppel steuert die linke Kette, der rechte Knüppel die rechte.

6A Um vorwärts zu fahren, beide Knüppel vorsichtig nach vorne drucken. Um rückwärts zu fahren, beide Knüppel vorsichtig nach hinten drücken.
6B Um eine Linkskurve zu fahren, drücken Sie den rechten Knüppel vorsichtig nach vorne, und lassen Sie den linken Knüppel los. Bei Rechtskurven wird genau andersherum gesteuert.
6C Um auf der Stelle zu drehen, drücken Sie einen Knüppel vorsichtig nach vorne, und den anderen vorsichtig nach hinten. Das funktioniert in beide Richtungen.

6D Mit den Tasten 2C und 2D kann der Oberwagen um ca. 300° nach links und rechts gedreht werden.

6E Mit den Tasten 2E und 2F kann der Hauptarm nach oben und nach unten bewegt werden.

6F Mit den Tasten 2G und 2H kann der Vorderarm nach oben und nach unten bewegt werden.

6G Mit den Tasten 2I und 2J kann die Schaufel nach oben und nach unten bewegt werden.

Überlastsicherung: Alle Funktionen sind mit einer Kupplung ausgestattet, die bei zu hoher Belastung anspricht (ratterndes Geräusch), um Schäden zu vermeiden. Das passiert auch, wenn z.B. der Arm ganz nach oben oder unten gefahren wurde. Steuern Sie dann nicht weiter in diese Richtung.

Demo-Taste:

Das Modell zeigt alle seine Funktionen. Beenden durch erneutes Drücken oder einen anderen Steuerbefehl.

Aufnahme-Taste:

Das Modell "merkt" sich Steuerbefehle, die nach dem Drücken dieser Taste gegeben werden, statt sie sofort auszuführen. Zum Abspielen der Befehle nochmals diese Taste drücken. Beenden durch einen anderen Steuerbefehl.

7 WERKZEUGWECHSEL

Sie können die Schaufel durch den beiliegenden Greiler ersetzen.

1. Lösen den runden Bolzen (1H) und ziehen Sie ihn heraus (7A)
2. Lösen die Mutter am eckigen Bolzen (11) und ziehen Sie ihn heraus (7B).
3. Ziehen Sie Schaufel ab (7C).
4. Schrauben Sie das Unterteil des Greifers an. Achten Sie darauf, dass das Loch für den eckigen Bolzen (11) frei bleibt (7D).
5. Stecken Sie das Oberteil des Greifers über das Unterteil und sichern Sie es mit dem eckigen Bolzen (11) (7E).
6. Sichern Sie den eckigen Bolzen (11) mit einer Mutter (7F). Achtung! Mutter nicht zu fest anziehen, sonst funktioniert der Greifer nicht!
7. Setzen Sie den runden Bolzen (1H) wieder ein und sichern Sie ihn mit einer Mutter (7G).

HINWEISE ZUM SICHEREN FAHREN

ALLGEMEINE FAHR-TIPPS:

· Das Modell immer im Auge behalten und nicht auf die Fernsteuerung sehen!
- Bei den ersten Fahrversuchen neigt man dazu, die Regler zu heftig zu betätigen. Achten Sie darauf, dass Sie genügend Platz zur Verfügung haben.

Nach einem Crash den Geschwindigkeitsregler immer sofort loslassen, um eine Beschädigung der Elektronik zu vermeiden.

DIE GEEIGNETE FAHRUMGEBUNG:

Der Ort, an dem das Modell gefahren wird, sollte folgende Kriterien erfüllen:
1. Es sollte sich um einen Ort handeln, an dem möglichst viel freie Fläche vorhanden ist, ohne störende Hindernisse.
2. Beim Starten unbedingt sicherstellen, dass sich keine Menschen und Tiere in unmittelbarer Nähe befinden.
3. Das Modell stets beobachten, damit es nicht gegen den Fahrer, andere Menschen oder Tiere fährt und sie verletzt.

FEHLERBEHEBUNG

Problem: Das Modell bewegt sich nicht.

Ursache: • Der Akku ist zu schwach bzw. leer.

Abhilfe: • Bille den Akku aufladen.

Problem: Funk-Fernsteuerung funktioniert nicht.

Ursache: 1. Die Fernsleuerung ist ausgeschaltet. 2. Die Batterie wurde falsch eingelegt. 3. Die Batterie hat nicht mehr genug Energie.

Abhilfe: 1. Den Einschaltvorgang wie beschrieben wiederholen. 2. Überprüfen Sie, ob die Batterien korrekt eingelegt sind. 3. Bitte die Batterien gegen neue ersetzen.

Problem: Das Modell lässt sich mit der Funk-Fernsteuerung nicht steuern.

Ursache: 1. Die Fernsteuerung ist ausgeschaltet. 2. Die Verbindung zwischen Fernsteuerung und Fahrzeug ist abgerissen.

Abhilfe: 1. Den Schalter der Funk-Fernsteuerung auf „ON“ stellen. 2. Wenn Modell weiter als 5 Meter entfernt, sich zum Modell hinsbewegen

Weitere Tipps und Tricks finden Sie im Internet unter www.revell-control.de.

SERVICEHINWEISE

Unter www.revell-control.de finden Sie unsere Telefon-Hotline, Bestellmöglichkeiten und Austausch-Tipps für Ersatzteile sowie weitere nützliche Informationen zu allen Modellen von Revell Control.

www.revell-control.de

Probleem: Das Modell bewegt sich nicht.

Elektroschrottgesetz: Zur

Entsorgung bitte alle Batterien bzw. Akkus entnehmen. Zuleitungen immer nur einzeln durch- trellen. Bei der Entsorgung muss

die Batteriekapazität erschöpft bzw.

mussen Akkus entladen sein. Freiliegende Pole mit einem Klebestreifen abdecken, um Kurzschlüsse zu vermeiden. Alle Batterien bzw. Akkus und elektrisch betriebene Geräte bei den Sammelstellen der Gemeinden für Elektroschrott abgeben. Die übrigen Teile gehören in den Hausmüll.

Gefährdung durch Hitzeentwicklung und sich drehende Teile im Betrieb! Die Aufsicht von Erwachsenen ist nötig!

Attention:

Hiermit erklärt die Revell GmbH, dass sich dieses Produkt in Überein slimmung mit den einschlägigen Normen und Richt linien befindet. Die Konformitätserklärung ist unter www.revell-control.de zu finden.
