BEDIENUNGSANLEITUNG Gift-Set B-25J Revell

Die silbrig schimmernde Mitchell im coolen Retro-Look ist selbst in der wertvollen Sammlung der Flying Bulls ein ganz besonderes Highlight. Fertiggestellt wurde sie 1945 in Kansas City, und genau wie die Corsair hatte sie das Glück, nicht mehr in den Krieg zu müssen. Stattdessen wurde sie als elektronische Testplattform verwendet und später gar auf die Davis Air Force Base in Arizona gebracht, einem Flugzeugfriedhof. Immerhin hat man sie dort offenbar recht gut behandelt, denn in den siebziger Jahren erwarb eine Löschfirma das Flugzeug, um es für Löscheinsätze aus der Luft aufzurüsten. Daraus wurde jedoch schlussendlich nichts. - Jetzt kommen die Liebhaber ins Spiel: In den achtziger Jahren erwarb ein Fliegerclub in Kansas City die Mitchell und taufte sie auf den Namen Fairfax Ghost. Der Club betrieb sie bis 1994, dann wurde sie von Sigi Angerer, dem ehemaligen Chefpiloten der Flying Bulls, entdeckt und nach einigem Hin und Her auch als erste Maschine für Red Bull gekauft. Immerhin: Die Corsair, die T28B und die Grumman Widgeon waren schon da, eine B-25 würde die Sammlung vorläufig krönen. - Vorderhand aber gab's jede Menge Arbeit, denn die Mitchell war in keinem guten Zustand. Sie wurde noch in den USA von Grund auf überholt, restauriert und in eine zivile Version mit komfortabler Innen einrichtung umgebaut. Im September 1997 war sie soweit fertiggestellt, dass sie den Flug über den Nordatlantik Richtung Europa antreten konnte und dann für die nächsten 3 Jahre in Innsbruck stationiert war. Seit 2001 ist die Maschine schließlich am Salzburg Airport beheimatet, wo sie mit den anderen 3 Maschinen auch als erste im Hangar-7 ihr exklusives Zuhause gefunden hat. Als Fotomodell vor dem kühnen Hangar-7 macht die Mitchell nunmehr ebenso gute Figur wie bei vielen großen Airshows in der Luft.

Technische Angaben

North American B-25 Mitchell Reg.: N6123C

Hersteller: North American Aviation Inc. / USA

Werknummer: 44-86893A

Spannweite: 20.6 m

Länge: 16,3 m

Höhe: 5,0 m

Max. Abfluggewicht: 11.800 kg

Höchstgeschwindigkeit: 580 km/h

Reisegeschwindigkeit: 400 km/h

2 Motoren: 2x Wright Cyclone R 2600

Bauart: 2x 14 Cylinder Doppelstern

Hubraum: je ca. 42,6 l

Leistung: je 1.700 PS

Baujahr: 1945

In Europa: 4 Stk, jedoch nur diese Maschine in Alu-Hochglanz

Treibstoffverbrauch: Reise 550 Liter pro Stunde bei 200 kt, 8 Liter Öl

Tankinhalt: 3.600 Liter

Reichweite: 1.800 km

Vor dem Zusammensetzen gut durchlesen!

D: Aktung: Jedes Teil ist numeriert (1). Reihenfolge der Montageschritte beachten. Benötigte Werkzeuge: Messer und Feile zum Entfernen und Entgraten der Teile (2) Gummiband, Kleleband und Wüscheklammern zum Zusammenhalten der geklebten Einzelteire (3). Plastikteile in einer milden Waschmittelläusung reinigen und an der Luft trocknen, damit der Farbanstrich und die Abziehbilder besser haften. Vor dem Ankleben prüfen ob Teile passen, Klebstoff sparsum auftragen Chrom und Farbe an den Klebellischen entfernen. Kleine Teile anstreichen, bevor sie vom Rahmen entfernt werden (4) (5). Farben gut durchtrocknen lassen, erst dann den Zusammenbau fortsetzen. Jedes Abziehbildmotiv einzeln ausschneiden und ca. 20 Sekunden in warmes Wasser tauchen. Das Motiv im der bezeichneten Stelle vom Papier abschieben und mit Löschpapier andrücken.

Bitte beachten Sie folgende Symbole, die in den nachfolgenden Baustufen verwendet werden.

Abziehbild in Wasser einweichen und anbringen

Zur Anbringung der Abziehbilder empfohlen

Gleichen Vorgang auf der gegenüberliegenden Seite wiederholen Repeat same procedure on opposite side

Abbildung zusammengesetzter Teile

Mit einem Messer abtrennen

Detach with knife

Détacher au nouveau

Bauteile trocknen lassen

Anzahl der Arbeitsgänge

D: Beiliegenden Sicherheitstext beachten und nachschlagebereit halten.

Dieser Bausatz wurde in mehrfachen Qualitäts- und Gewichtskontrollen auf Vollständigkeit überprüft. Reklamationen können nur bearbeitet werden, wenn die Bauenleitung, das aus der Kartonage herausgeschnittene EAN-Strichcode-Feld und der Kassenbon eingeschickt werden. Bitte haben Sie Verständnis dafür, dass wir nur Gewährleistung bei aktuellen Artikeln übernehmen können, die im Zeitraum der letzten 24 Monate erworben worden sind. Unfrei eingesandte Reklamationssendungen werden von uns nicht angenommen!

„Einzelteile für Umbauten können gegen Vorkasse erworben werden“. Unsere Adresse: Revell GmbH, Abteilung X, Henschelstr. 20-30, 32257 Bünde. Dieser Direktservice gilt für die Länder: Deutschland, Benelux, Österreich, Frankreich, Großbritannien. Reklamationen aus den übrigen Ländern werden über die jeweiligen Distributeure abgewickelt. Bitte kontakten Sie Ihren Händler.

Benötigte Farben / Used Colors

Benötigte Farben Required colours

überkleurig, metallic

ferroso, metalizado

ferro, metálico

lerto, metallico

järntarg, metallic

weiß, seidenmatt 301

white, silky-matt

blanc, satiné mat

wi. zidemat

blanco, mate seda

branco, tosco sedo

cianco, ocado seca

vit, sidenmatt

vakoren, sildnhimmea

vid, silkemat

myn, silkeman

селый, шелковисто-матокый

laubgrün, seidenmatt 364

Schwarzen Faden benutzen

Use black thread

Employer le fil noir

120 B ② 14 D A B ⑧0 B 13 15

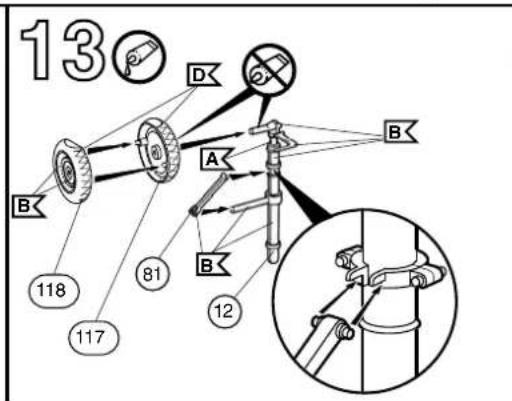

130 D A B B 118 81 117 B 12

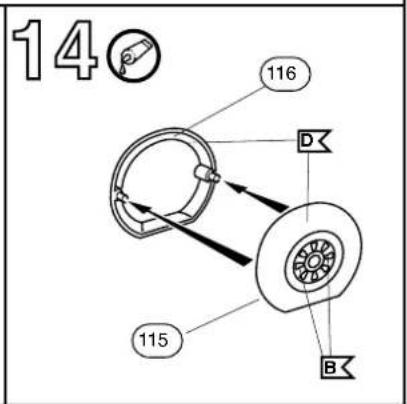

14 116 D 115 B

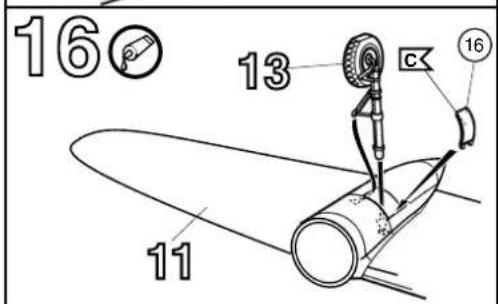

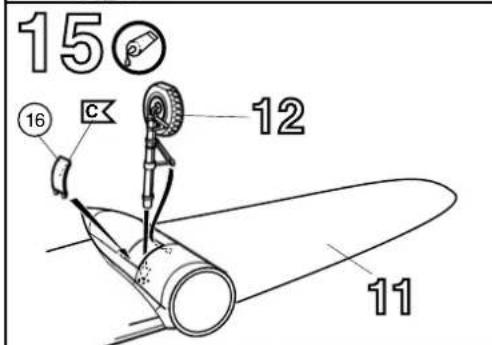

150 16 C 12 11

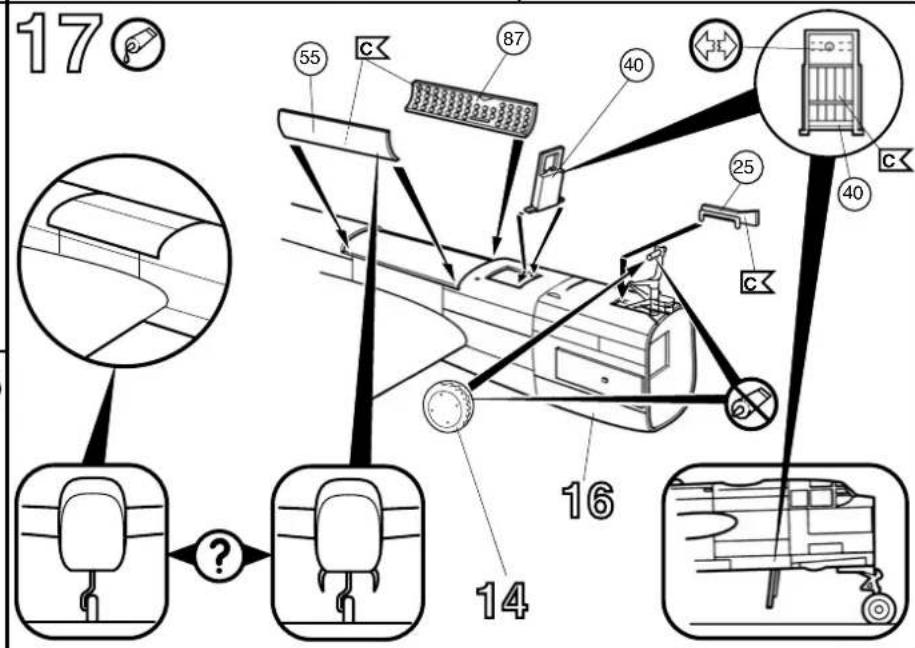

17 55 C 87 40 25 C 40 16 14 ?

16 13 16 11

05725

36

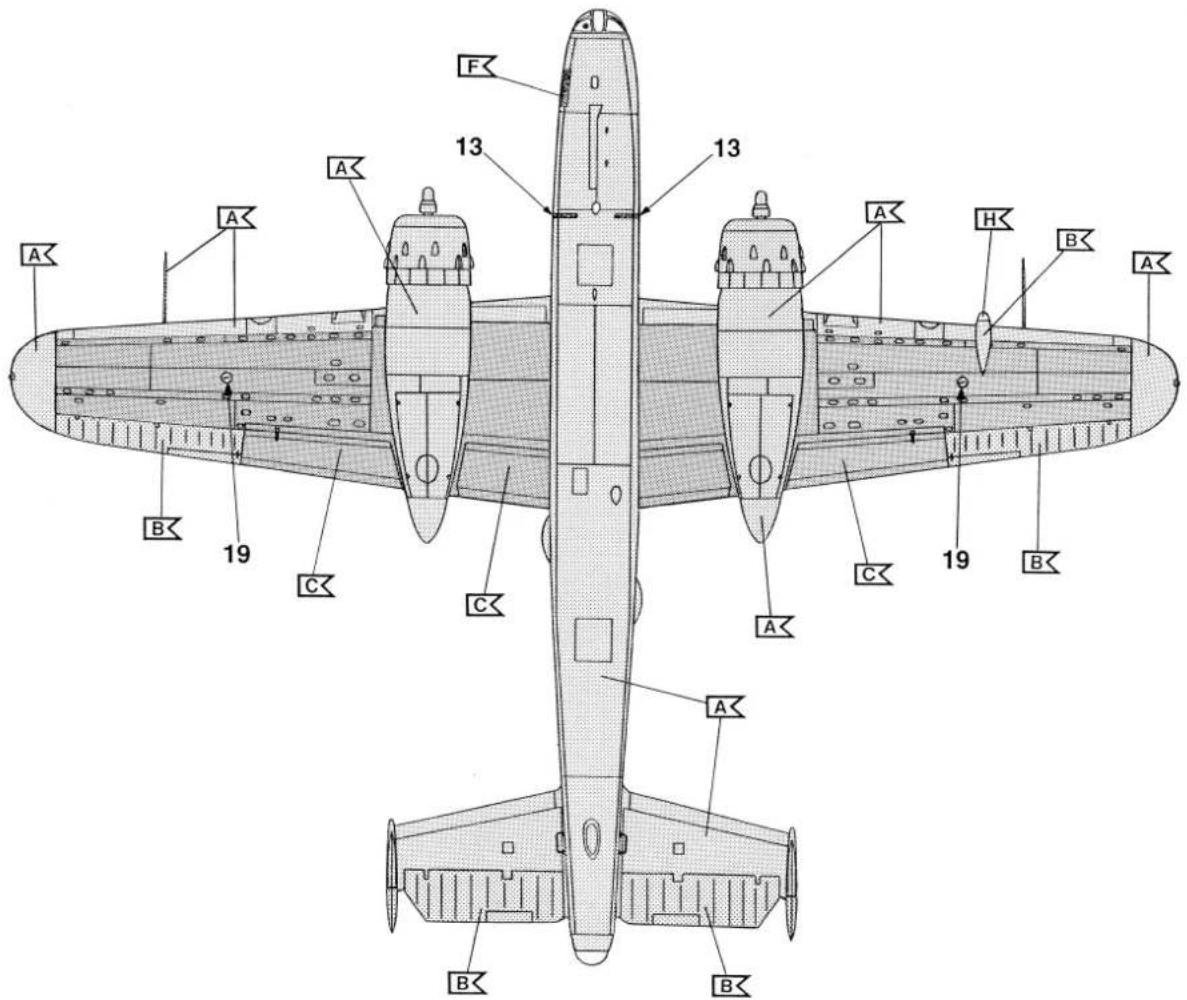

A B C 19 13 F 13 A H B A C 19 B A A B

37

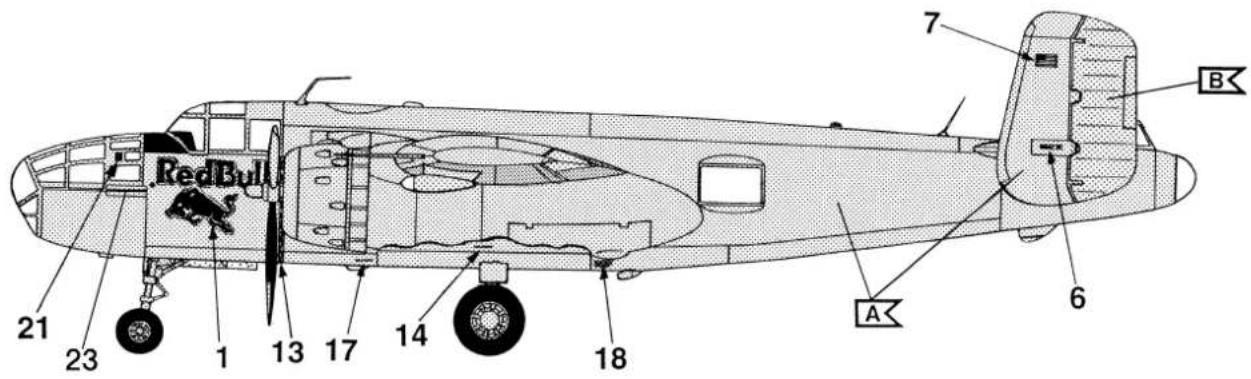

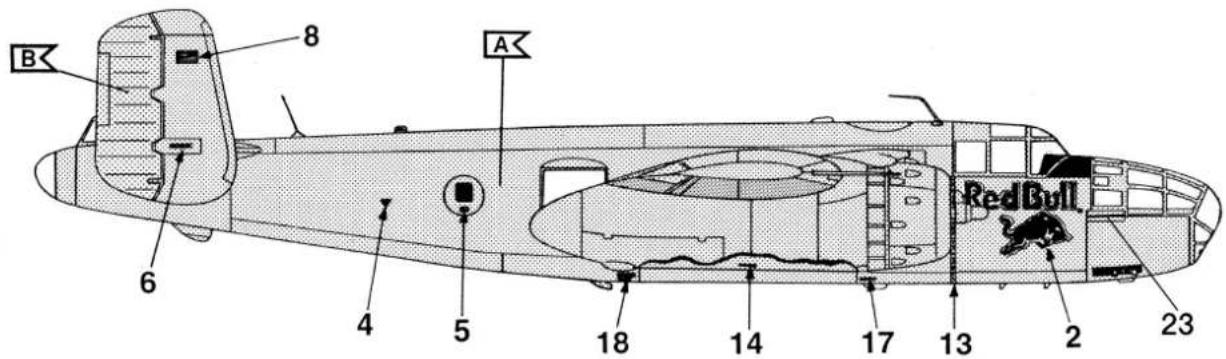

RedBull 21 23 1 13 17 14 18 A 6 7 B

B 8 A 6 4 5 18 14 17 13 2 23 Red Bull

A 3 22 D

G D

A

B

C
