GEBRUIKSAANWIJZING Linkhub MS1G TCL

Snelle installatiegids

TCL

NL - 1

Verpakkingsinhoud

• MS1G x3
• Stroomadapter x3
• Ethernet-kabel x1
• Snelle installatiegids x1

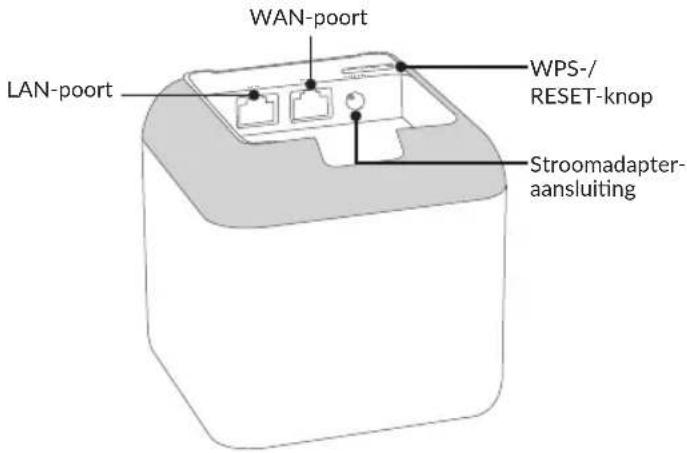

Ken uw apparaat

WAN-poort LAN-poort WPS-/ RESET-knop Stroomadapter- aansluiting

Installeer de TLC Wi-Fi-app

Download de TCL Wi-Fi-app op uw mobiele apparaat door te zoeken naar TCL Wi-Fi in de App Store of Google Play of door de QR-code te scannen. Installeer vervolgens de app.

TCL

Beschikbaar voor iOS en Android

Of

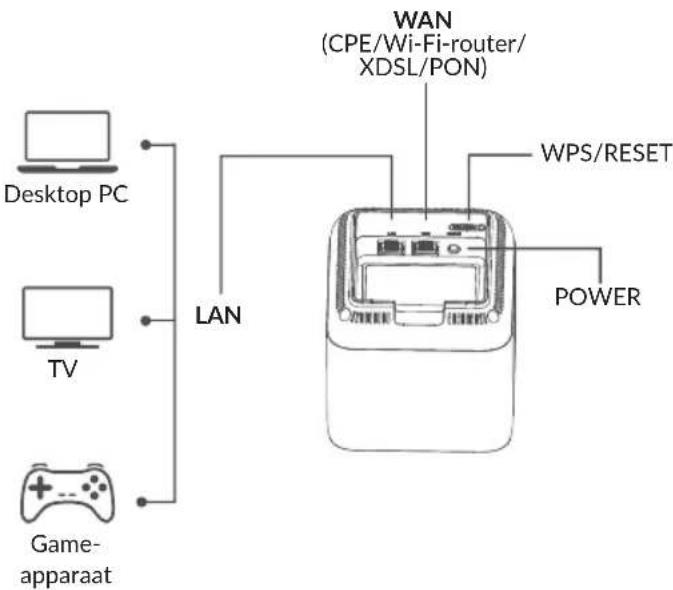

Sluit het hoofdknooppunt aan

Het eerste knooppunt dat u configureert functioneert als hoofdknooppunt, terwijl de rest secundaire knooppunten zijn.

1. Gebruik de meegeleverde ethernetkabel om een LAN-poort van uw modem of de ethernetaansluiting te verbinden met de WAN-poort van een knooppunt. Dit knooppunt is uw hoofdknooppunt.
2. Gebruik één van de meegeleverde stroomadapters om het hoofdknooppunt met een stroombron te verbinden, de LED-indicator brandt continu. Wacht ongeveer 40 seconden.

Het systeem heeft de herstart voltooid wanneer de LED-indicator groen knippert. Plaats uw MS1G tijdens gebruik in een stabiele positie.


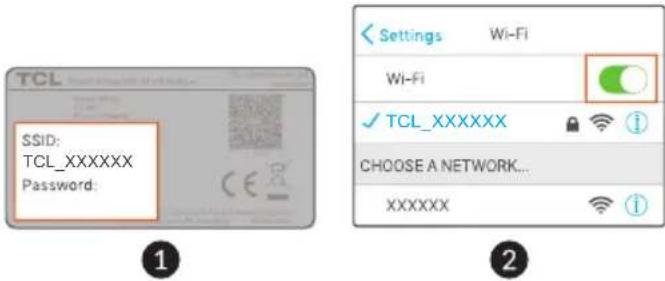

Verbind het hoofdknooppunt met het internet

1. Ga naar de lijst met Wi-Fi-netwerken op uw mobiele apparaat, selecteer de SSID van het hoofdknooppunt en voer het wachtwoord in. SSID en wachtwoord staan vermeld op het label aan de onderkant van het knooppunt,
2. Verbind de TCL Wi-Fi-app en volg de instructies op het scherm om het hoofdknooppunt met het internet te verbinden. Nadat het hoofdknooppunt is verbonden met het internet, brandt de LED-indicator continu groen.

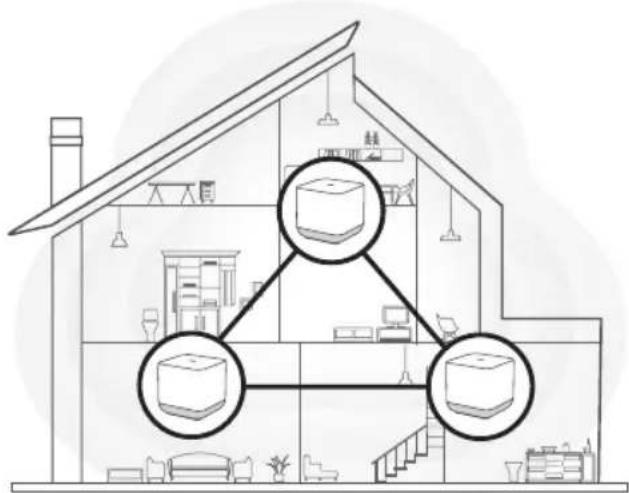

Verbind de secundaire knooppunten met het internet.

1. Plaats elk knooppunt:

- Op een hoge, open plaats.

- Zorg dat er niet meer dan één wand tussen twee knooppunten zit.

- Houd uw knooppunten uit de buurt van elektronica met sterke interferentie, zoals een magnetron, inductiekookplaat en koelkast.

1. Gebruik de andere stroomadapters om de overgebleven secundaire hoofdknooppunten met een stroombron te verbinden, de LED-indicatoren branden continu groen. Wacht ongeveer 40 seconden. Het secundaire knooppunt verbindt zich met een ander knooppunt wanneer de LED-indicator knippert.

2. Wacht tot de LED-indicatoren van de secundaire knooppunten branden met een van de volgende kleuren:

Permanent groen: Beste verbinding Permanent geel: Redelijke verbinding

Permanent rood: Geen verbinding

1. Als de LED van een knooppunt niet aangaat, verplaats deze dan volgens de plaatsingstips om deze correct aan te sluiten.

• Voor toegang tot het internet:

- Bekabelde apparaten: Verbind bekabelde apparaten met de LAN-poorten van uw knooppunten.

- Draadloze apparaten: Verbind draadloze apparaten met het Wi-Fi-netwerk door middel van de door u ingestelde SSID en het wachtwoord.

- Als u het netwerk wilt beheren, tik dan op® en gebruik uw account om in te loggen.

Q1: Hoe kan ik een knooppunt van mijn Wi-Fi-netwerk verwijderen?

A1: Tik op het knooppunt op de TLC Wi-Fi-app, tik ... in de rechterbovenhoek, en kies Verwijderen.

Opmerking: Door het verwijderen van de bewerking wordt het knooppunt teruggezet naar de fabrieksinstellingen.

Q2: Kan ik een ander set knooppunten toevoegen om de dekking van mijn netwerk te vergroten?

A2: Ja. Open de TCL Wi-Fi-app, tik op Instellingen in de linkerbenedenhoek, tik op MS1G toevoegen en volg de instructies op het scherm om toe te voegen.

Q3: Hoe herstel ik mijn netwerk naar de fabrieksinstellingen?

A3: Houd de RST-knop van uw hoofdknooppunt gedurende 6 seconden ingedrukt met een paperclip terwijl uw knooppunten zijn ingeschakeld en laat deze los wanneer de LED-indicator snel knippert. Uw netwerk is gereset wanneer de LED-indicator continu brandt en vervolgens weer snel knippert. Alle knooppunten zijn hersteld naar de fabrieksinstellingen.

Q4: Mijn 2,4 Ghz Wi-Fi-geactiveerde apparaten, zoals een beveiligingscamera, kunnen niet met mijn TCL Wi-Fi-netwerk worden verbonden. Wat moet ik doen?

A4:

Stap 1: Verbind uw smartphone die u voor de setup met uw TLC Wi-Fi-netwerk heeft gebruikt.

Stap 2: Start de TCL Wi-Fi-app, tik op Instellingen, Slimme Assistent en Inschakelen. Uw smartphone verbindt met het 2,4 Ghz Wi-Fi-netwerk.

Stap 3: Gebruik de smartphone om uw 2,4 Ghz Wi-Fi-geactiveerde apparaat in te stellen met behulp van de app.

Veiligheid en gebruik

Lees dit hoofdstuk zorgvuldig door voordat u uw apparaat gebruikt. De fabrikant aanvaardt geen enkele aansprakelijkheid voor de gevolgen van onjuist gebruik of het niet opvolgen van de aanwijzingen uit deze handleiding.

• GEBRUIK:

Schakel het apparaat uit als u aan boord van een vliegtuig gaat.

In ziekenhuizen mogen mobiele apparaten niet aan staan, behalve op eventueel daarvoor bestemde plaatsen. Zoals bij veel andere soorten gangbare apparatuur, kunnen mobiele apparaten interfereren met andere elektrische of elektronische apparaten, of met apparatuur die gebruik maakt van radiofrequenties.

Schakel het apparaat uit wanneer u zich in de nabijheid bevindt van gassen of brandbare vloeistoffen. Houd u aan alle voorschriften en aanwijzingen (borden) die gelden voor gebruik van de telefoon in brandstofdepots, benzinestations of chemische fabrieken en op andere plaatsen waar eventueel gevaar voor ontploffing bestaat.

Wanneer dit apparaat is ingeschakeld, moet u het minimaal 20 cm van het lichaam verwijderd houden.

Wanneer het apparaat is ingeschakeld, moet het tenminste 15 cm van elk medisch apparaat zoals een pacemaker, gehoorapparaat of insulinepomp, etc., worden gehouden.

Laat kinderen niet zonder begeleiding het apparaat of accessoires gebruiken of hiermee spelen.

Als uw apparaat een verwijderbare behuizing heeft, moet u er rekening mee houden dat het apparaat stoffen kan bevatten die een allergische reactie kunnen veroorzaken.

Als uw apparaat een unibody-apparaat is, kunt u de achterklep niet verwijderen. Als u het apparaat uit elkaar haalt, vervalt de garantie. Als u het apparaat uit elkaar haalt, kan het gaan lekken, wat een allergische reactie kan veroorzaken.

Behandel uw apparaat altijd met zorg en bewaar het in een stofvrije omgeving.

Stel uw apparaat niet bloot aan slechte (weers-)omstandigheden (vocht, regen, binnendringen van vloeistoffen, stof, zeelucht, enz.). De fabrikant adviseert de telefoon te gebruiken bij temperaturen van -20 °C (-4 °F) tot +50 °C (122 °F).

Maak het apparaat niet zelf open, ontmantel het niet en probeer niet zelf het apparaat te repareren.

Laat het apparaat niet vallen. Gooi er niet mee en probeer niet om het te buigen.

Beschilder het apparaat niet.

Gebruik alleen adapters en accessoires die worden aanbevolen door TCL Communication Ltd. en zijn dochterondernemingen, en die compatibel zijn met het model van uw apparaat. TCL

Communication Ltd. en zijn dochterondernemingen aanvaarden geen enkele aansprakelijkheid voor schade die is ontstaan door het gebruik van andere adapters.

Als dit symbool op uw apparaat of accessoires staat, moet u ze - wanneer u ze afdankt - inleveren bij een speciaal inzamelpunt voor gescheiden verwerking. Dat zijn bijvoorbeeld:

- gemeentelijke vuilstortplaatsen met speciale bakken t type afval;.

- inzamelbakken op de verkooppunten.

Dit type afval gaat dan naar de recycling, zodat er geen schadelijke stoffen in het milieu terechtkomen en het materiaal opnieuw kan worden gebruikt.

Landen binnen de Europese Unie:

Deze punten voor gescheiden inzameling zijn gratis toegankelijk. Alle producten die zijn voorzien van het symbool met de doorgehaalde vuilcontainer, moeten bij deze inzamelingspunten worden ingeleverd.

Landen buiten de Europese Unie

Als er in uw land of regio een systeem voor gescheiden afvalverwerking bestaat, moet u alle apparatuur die is voorzien van het symbool met de doorgehaalde vuilcontainer apart houden van het normale huisvuil.Breng deze apparatuur naar de inzamelpunten, zodat het materiaal kan worden gerecycled.

- Adapters:

Netstroomladers moeten worden gebruikt bij temperaturen tussen: 0°C tot 40°C.

De adapters die geschikt zijn voor uw apparaat voldoen aan de veiligheidseisen voor het gebruik van informatietechnologieapparatuur en kantoorapparatuur. Ze voldoen ook aan de richtlijn Ecodesign 2009/125/EG. Als gevolg van de verschillende van toepassing zijnde elektrische specificaties, is het mogelijk dat een adapter die u in een bepaald rechtsgebied hebt gekocht, niet werkt in een ander rechtsgebied. Ze mogen alleen worden gebruikt voor dit doeleinde.

Radiogolven

Een modem mag pas op de markt worden gebracht wanneer is aangetoond dat deze voldoet aan de internationale eisen (ICNIRP) of aan de eisen van Europese richtlijn 2014/53/EU (de RED-richtlijn). De bescherming van de volksgezondheid en de veiligheid van gebruikers en van alle anderen staan centraal in deze eisen en deze richtlijn.

DIT APPARAAT VOLDOET AAN DE INTERNATIONALE EISEN VOOR BLOOTSTELLING AAN RADIOGOLVEN.

Uw apparaat is een radiozender en ontvanger. Het is ontworpen en geproduceerd in overeenstemming met de limieten voor blootstelling aan radiogolven (RF-signalen) die worden aanbevolen in de internationale richtlijnen. Deze richtlijnen zijn ontwikkeld door een onafhankelijke wetenschappelijke organisatie (ICNIRP) en omvatten een grote veiligheidsmarge om de veiligheid van alle personen te kunnen waarborgen, ongeacht de leeftijd of gezondheidstoestand.

Wereldgezondheidsorganisatie) heeft te kennen gegeven dat de huidige wetenschappelijke informatie niet de noodzaak aangeeft van speciale voorzorgsmaatregelen voor het gebruik van mobiele apparaten. het apparaat uit de buurt van hun hoofd en lichaam moeten houden tijdens gebruik of het minder lang te gebruiken.

Ga voor meer informatie naar www.tcl.com/global

Nadere informatie over elektromagnetische velden en de volksgezondheid is te vinden op de website http://www.who.int/peh-emf.

Uw apparaat is voorzien van een ingebouwde antenne. Voor een optimale werking moet u vermijden deze aan te raken of te beschadigen.

Gegevens die worden gedeeld met TCL Communication Ltd., worden opgeslagen volgens van toepassing zijnde wetgeving betreffende gegevensbescherming. Voor deze doeleinden implementeert en gebruikt TCL Communication Ltd. van toepassing zijnde technische en organisatorische maatregelen om alle persoonlijke gegevens te beschermen, bijvoorbeeld tegen niet-geautoriseerde of illegale verwerking en onbedoeld verlies of vernietiging van dergelijke persoonlijke gegevens waarbij de maatregelen voorzien in een beveiligingsniveau dat geschikt is met betrekking tot

• De beschikbare technische mogelijkheden;
• De kosten voor het implementeren van de maatregelen;
• De risico's verbonden aan de verwerking van de persoonsgegevens, en;
• De gevoeligheid van de verwerkte persoonsgegevens.

U kunt uw persoonlijke gegevens op elk moment openen, controlleren en bewerken door u aan te melden op uw gebruikersaccount, naar uw gebruikersprofiel te gaan of rechtstreeks contact met ons op te nemen. Als u wilt dat wij

uw persoonlijke gegevens bewerken of verwijderen, kunnen wij u vragen bewijs te overleggen van uw identiteit voordat we uw verzoek kunnen uitvoeren.

Licenties

Het Wi-Fi-logo is een certificeringsmerk van de Wi-Fi Alliance.

De band van 5150-5350 MHz mag uitsluitend binnenshuis worden gebruikt.

BE

BG

CZ

DK

DE

EE

IE

EL

ES

FR

HR

IT

CY

LV

NO

IS

LT

LU

HU

MT

NL

AT

PL

PT

RO

SI

SK

FI

SE

LI

CH

TR

UK

(NI)

We willen hierbij aangeven dat de garantie voor eindgebruikers met betrekking tot de schending van intellectuele-eigendomsrechten uitsluitend van toepassing is op de EU/EER/Zwitserland.

Als en voor zover het Product wordt geëxporteerd, meegenomen of gebruikt door een eindklant of eindgebruiker buiten de EU/EER/Zwitserland, vervalt elke verantwoordelijkheid, garantie of vrijwaring van de fabrikant en zijn leveranciers met betrekking tot het Product (inclusief enige vrijwaring met betrekking tot de schending van intellectuele-eigendomsrechten).

Algemene informatie

• Internetadres: www.tcl.com/global
• Klantenservicenummer: zie de folder 'SERVICES' of kijk op onze website.

Deze radioapparatuur werkt met de volgende frequentiebanden en maximale radiofrequentie-energie:

2,4GHz: 13 dBm

5GHz: 16 dBm

Hierbij verklaart TCL Communication Ltd. dat de radioapparatuur type TCL MS1G in overeenstemming is met Richtlijn 2014/53/EU.

De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op de volgende website: https://www.tcl.com/global/en/service-support-mobile/eu-doc.

De beschrijving van accessoires en onderdelen, waaronder software, die het mogelijk maken dat de radioapparatuur werkt zoals bedoeld, kan worden gevonden in de volledige tekst van de EU-conformiteitsverklaring op de volgende website: https://www.tcl.com/global/en/service-support-mobile/eu-doc.

Disclaimer

In sommige gevallen kunnen er vanwege de softwareversie van uw apparaat of vanwege speciale diensten van uw provider verschillen bestaan tussen beschrijvingen uit de handleiding en de feitelijke werking van het apparaat.

TCL Communication Ltd. is niet juridisch aansprakelijk voor dergelijke verschillen, indien van toepassing, of voor potentiële gevolgen hiervan. De verantwoordelijkheid ligt geheel bij de provider. Dit apparaat kan materialen bevatten, waaronder applicaties en software in uitvoerbare of broncodevorm, die zijn verstrekt door derden voor gebruik op dit apparaat ('materialen van derden'). Alle materialen van derden op dit apparaat worden als zodanig ('as is') geleverd zonder enige vorm van expliciete of

impliciete garantie. De koper aanvaardt dat TCL Communication Ltd. heeft voldaan aan alle kwaliteitseisen waartoe het verplicht is als fabrikant van mobiele apparaten en apparaten in overeenstemming met de intellectuele eigendomsrechten. TCL Communication Ltd. is op geen enkel moment verantwoordelijk als materialen van derden niet of niet volledig werken op dit apparaat of in combinatie met een ander apparaat. Voor zover maximaal toegestaan door de wet, wijst TCL Communication Ltd. alle aansprakelijkheid van de hand voor eventuele claims, eisen, rechtszaken of acties, en meer specifiek - maar niet beperkt tot - acties met betrekking tot aansprakelijkheidsrecht, onder welke theorie van aansprakelijkheid dan ook, voortvloeiend uit het gebruik, op welke manier dan ook, of pogingen tot het gebruik, van dergelijke materialen van derden. Daarnaast kunnen de aanwezige materialen van derden, die zonder kosten worden verstrekt door TCL Communication Ltd., in de toekomst onderhevig zijn aan betaalde updates en upgrades. TCL Communication Ltd. wijst elke verantwoordelijkheid voor dergelijke aanvullende kosten van de hand, die uitsluitend ten laste van de koper vallen. TCL Communication Ltd. kan niet aansprakelijk worden gesteld als een of meer applicaties niet beschikbaar zijn, omdat de beschikbaarheid afhankelijk is van het land en de provider van de koper. TCL Communication Ltd. behoudt zich het recht voor op elk gewenst moment en zonder voorafgaande kennisgeving materialen van derden toe te voegen aan of te verwijderen van zijn apparaten. In geen geval kan TCL Communication Ltd. door de koper aansprakelijk worden gesteld voor eventuele gevolgen van een dergelijke verwijdering.

Garantie

De garantie van uw apparaat dekt alle defecten die kunnen optreden tijdens normaal gebruik gedurende de garantieperiode van vierentwintig (24) maanden ^(1) vanaf de datum van aankoop zoals vermeld op uw originele factuur.

De garantie dekt ook alle defecten aan de accessoires die bij uw apparaat worden verkocht, die kunnen optreden gedurende de eerste twaalf (12) maanden ^(1) vanaf de datum van aankoop zoals vermeld op uw originele factuur.

In het geval van een defect aan uw apparaat waardoor u dit niet normaal kunt gebruiken, moet u uw verkoper onmiddellijk hiervan op de hoogte brengen en uw apparaat en de originele factuur overhandigen.

Als het defect wordt bevestigd, wordt uw apparaat geheel of gedeeltelijk vervangen of gerepareerd. Voor gerepareerde apparaten en accessoires hebt u recht op één (1) maand garantie voor hetzelfde defect. Bij reparatie of vervanging kunnen gereviseerde onderdelen worden gebruikt die gelijkwaardig zijn aan nieuwe onderdelen.

Deze garantie dekt de kosten van onderdelen en arbeidsloon, maar alle andere kosten zijn uitgesloten.

Deze garantie is niet van toepassing op defecten aan uw apparaat en/of accessoires als gevolg van (zonder enige beperking):

- Het niet naleven van de instructies voor gebruik of installatie of van technische en veiligheidsnormen die van toepassing zijn in het geografische gebied waarin het apparaat wordt gebruikt.

- Aansluiting op apparatuur die niet door TCL Communication Ltd. wordt geleverd of niet wordt aanbevolen;

• Modificatie of reparatie door personen die niet zijn geautoriseerd door TCL Communication Ltd. of zijn dochterondernemingen of uw verkoper.
• Modificatie, aanpassing of wijziging van de software of hardware door personen die niet zijn geautoriseerd door TCL Communication Ltd.
• Gure weersomstandigheden, bliksem, brand, vochtigheid, infiltratie van vloeistoffen of voedsel, chemische producten, downloaden van bestanden, crashen, hoogspanning, corrosie, oxidatie...

Uw apparaat wordt niet gerepareerd als de labels of serienummers zijn verwijderd of gewijzigd.

Er gelden geen andere expliciete garanties (schriftelijk, mondeling of impliciet) dan deze gedrukte beperkte garantie of de verplichte garantie die wordt verstrekt in uw land of rechtsgebied.

In geen geval zijn TCL Communication Ltd. of zijn dochterondernemingen aansprakelijk voor indirecte, incidentele of gevolgschade van welke aard dan ook, inclusief, maar niet beperkt tot, commerciële of financiële verliezen, verlies van gegevens of reputatie, voor zover dergelijke schade wettelijk kan worden afgewezen.

In bepaalde landen/staten is de uitsluiting of beperking van indirecte, incidentele of gevolgschade, of beperking van de duur van impliciete garanties, niet toegestaan, dus de voorgaande beperkingen of uitsluitingen zijn mogelijk niet op u van toepassing.
