MANUAL DE USUARIO Linkhub MS1G TCL

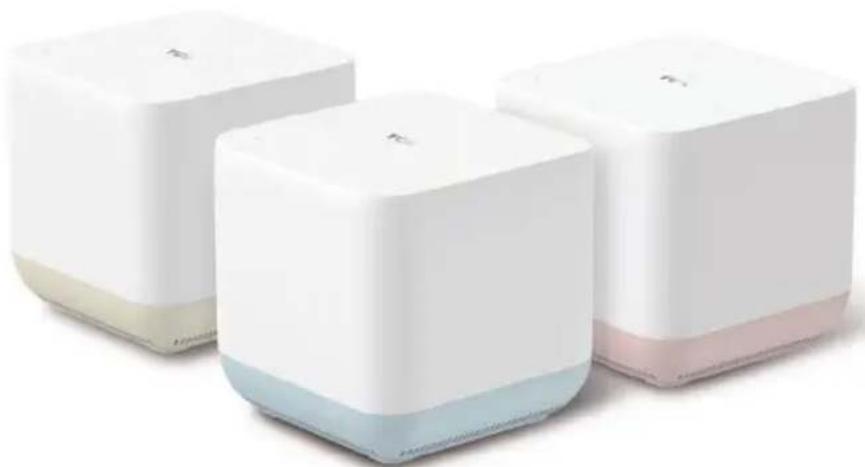

Sistema de Wi-Fi MESH para todo el hogar MS1G (pack de 3)

Guía de instalación rápida

TCL

ES - 1

Contenido del paquete

• 3 MS1G
  • 3 adaptadores de corriente
• 1 cable Ethernet
  • 1 guía de instalación rápida

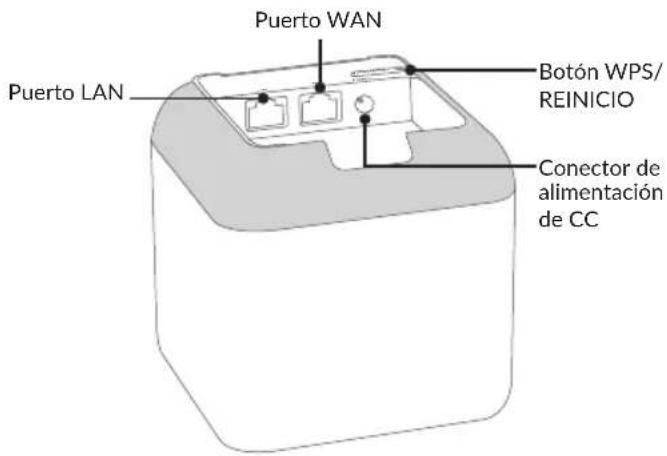

Conozca su producto

Puerto LAN Puerto WAN Botón WPS/ REINICIO Conector de alimentación de CC

Instale la aplicación TCL WiFi

Descargue la aplicación TCL WiFi en su dispositiv móvil. Para hacerlo, busque TCL WiFi en App S o en Google Play Store, o escanee el código C continuación, instale la aplicación.

Disponible para iOS y Android

El primer nodo que configura se utiliza como nodo principal, mientras que el resto de los nodos se denominan secundarios.

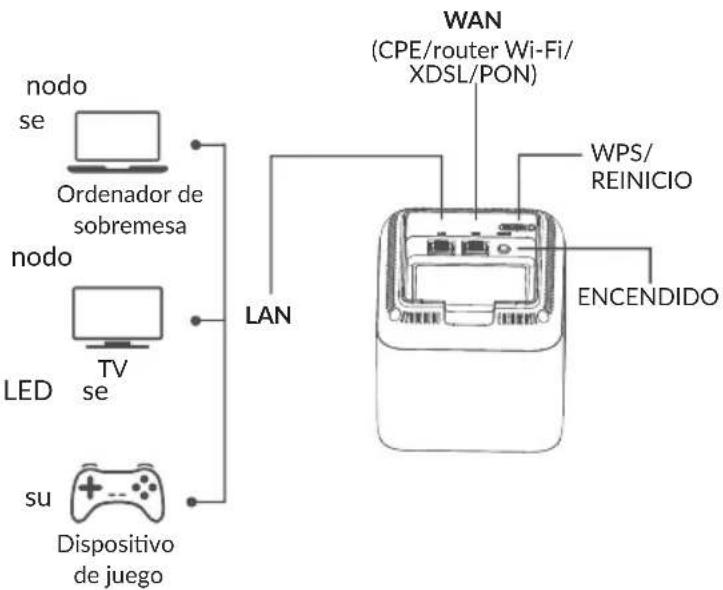

1. Utilice el cable Ethernet suministrado para conectar un puerto LAN de su módem al puerto WAN de cualquier nodo. El nodo que elija será su principal.
2. Utilice uno de los adaptadores de corriente incluidos para conectar el nodo principal a una fuente de alimentación y que las luces del indicador enciendan. Espere unos 40 segundos.

Cuando el sistema acabe de iniciarse, el indicador LED empezará a parpadear con una luz verde. Coloque MS1G en una posición estable cuando vaya a usarlo.

Conecte el nodo principal a Internet

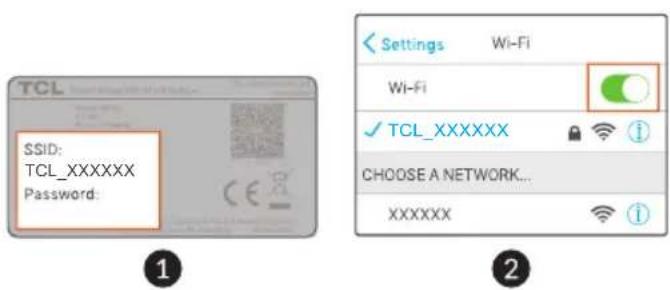

1. Vaya a la lista de redes Wi-Fi de su dispositivo móvil, seleccione el SSID del nodo principal e introduzca su contraseña. El SSID y la contraseña aparecen en la etiqueta de la parte inferior de los nodos.
2. Inicie la aplicación TCL WiFi y siga las instrucciones que se muestran en pantalla para conectar el nodo principal a Internet. Una vez que esté conectado, las luces del indicador LED se pondrán en verde fijo.

Conecte los nodos secundarios a Internet

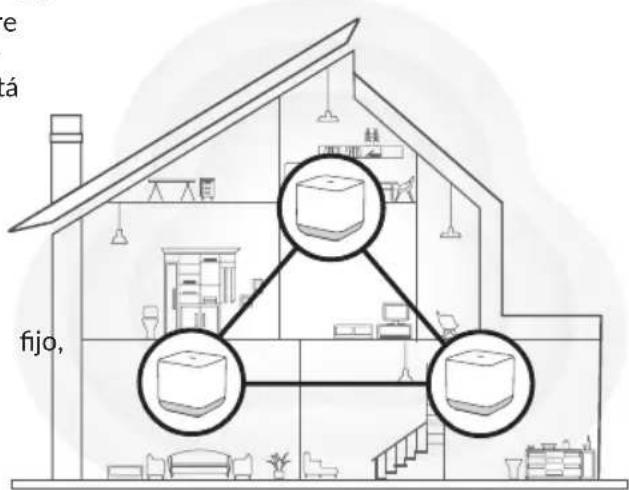

1. Coloque cada nodo:

- En un lugar elevado y abierto. - Asegúrese que no hay más de dos paredes entre los nodos.

- Mantenga sus nodos alejados de aparatos electrónicos que puedan producir muchas interferencias, como microondas, cocinas de inducción y neveras.

1. Utilice los otros adaptadores de corriente incluidos para conectar el resto de los nodos secundarios a fuentes de alimentación para que las luces de sus indicadores LED se pongan en verde fijo. Espere unos 40 segundos. Cuando la luz del indicador LED parpadea en verde, el nodo secundario está conectándose a otro nodo.

2. Observe el indicador LED de los nodos secundarios hasta que se ilumine en uno de los siguientes colores:

Verde fijo: buena conexión Amarillo fijo: conexión normal Rojo fijo: desconectado

1. Si el LED de un nodo no se ilumina en verde cámbielo de lugar de acuerdo con los consejos de colocación para que la conexión sea más eficiente.

- Para acceder a Internet: - Dispositivos conectados por cable: conecte lo dispositivos por cable a los puertos LAN de sus nodos. - Dispositivos inalámbricos: conecte los dispositivos inalámbricos a su red Wi-Fi usando el SSID y la contraseña que haya definido.

- Si quiere gestionar la red en cualquier momento y desde cualquier lugar, toque 🔒 en la app y use su cuenta para iniciar sesión.

Preguntas frecuentes

P1: ¿Cómo puedo quitar un nodo de mi red Wi-Fi?

R1: Toque el nodo de la aplicación TCL WiFi, toque ... en la esquina superior derecha y seleccione Eliminar.

Nota: Si se quita un nodo, éste se restablecerá estado de fábrica.

P2: ¿Puedo añadir otro conjunto de nodos para ampliar la cobertura de mi red?

R2: Sí. Abra la aplicación TCL WiFi, toque Ajustes la esquina inferior derecha, seleccione Añadir M y siga las instrucciones que aparecen en pantalla para añadirlo.

P3: ¿Cómo puedo restablecer el estado de fábrica de mi red?

R3: Una vez que tenga los nodos encendidos, mantenga pulsado el botón RST de su nodo principal usando un clip durante 6 segundos y suéltelo cuando la luz del indicador LED empiece a parpadear rápido. Su red se habrá restablecido correctamente cuando las luces de su indicador LED se vuelvan fijas y después empiecen a parpadear rápido otra vez. Todos los nodos se habrán restablecido a sus estados de fábrica.

P4: Mis dispositivos que tienen habilitada la Wi-Fi de 2,4 GHz, como mi cámara de seguridad, no se pueden conectar a mi red Wi-Fi de TCL. ¿Qué debería hacer?

R4: su

Paso 1: conecte el smartphone que ha usado pa configurar su red Wi-Fi de TCL.

Paso 2: inicie la aplicación TCL WiFi, toque Aju: Asistente Inteligente y Activar. Su smartphone se habrá conectado a la red Wi-Fi de 2,4 GHz.

Paso 3: utilice su smartphone para configurar su dispositivo habilitado para conexiones Wi-Fi de 2,4 GHz siguiendo las indicaciones de su aplicación.

Precauciones de uso

Es recomendable leer este capítulo cuidadosamente antes de utilizar el dispositivo. El fabricante no se hará responsable de las consecuencias que resulten de utilización inadecuada del teléfono y/o no conforme a las instrucciones contenidas en este manual.

• CONDICIONES DE USO:

Apague el dispositivo antes de embarcar en un avión.

No encienda el dispositivo en un hospital, excepto en las zonas reservadas para este efecto. La utilización de este dispositivo, como la de otros equipos, puede con el funcionamiento de dispositivos eléctricos, electrónicos o que utilizan radiofrecuencias.

Apague el dispositivo cuando se acerque a gas líquidos inflamables. Respete las reglas de utilización en los depósitos de carburante, las gasolineras, las fábricas de productos químicos y en todos los lugares existan riesgos de explosión.

Cuando esté encendido, no coloque nunca el dispositivo a menos de 20 cm del cuerpo.

Cuando esté encendido, no coloque nunca el dispositivo a menos de 15 cm de un aparato médico (marcapasos, prótesis auditivas, bombas de insulina, etc.).

No deje a los niños usar o jugar con el dispositivo ni con sus accesorios sin supervisión.

Si el dispositivo tiene una carcasa desmontable, en cuenta que puede contener sustancias que po provocar una reacción alérgica.

Si el dispositivo es un dispositivo de una sola pieza, cubierta no es extraíble. Si desmonta el dispositivo podría perder la garantía. Desmontar el dispositivo puede causar que se liberen ciertas sustancias que podrían provoc una reacciones alérgicas.

Tenga siempre mucho cuidado al utilizar su dispositivo y guárdelo en un lugar limpio y sin polvo.

No exponga el dispositivo a condiciones climáticas ambientales extremas (humedad, lluvia, líquidos, polvo, aire del mar, etc.). Las temperaturas recomendadas por el fabricante oscilan entre -20 °C y +50°C.

No abra, desmonte o intente reparar el dispositivo usted interferir mismo.

No deje caer el dispositivo ni lo arroje o pliegue.

oNo _a pinte su dispositivo.

Utilice únicamente adaptadores y accesorios recomendados por TCL Communication Ltd. y sus filiales

donde sean compatibles con el modelo del disposit TCL Communication Ltd. y sus filiales declinan toda responsabilidad en caso de daños derivados del uso de otros adaptadores.

Este símbolo en el dispositivo y los accesor significa que estos productos deben llevarse a puntos de colección al final de su vida útil:

- Centros de eliminación de residuos municipales, con contenedores especiales para este tipo de equipo.

tenga Contenedores en los puntos de venta.

podríans productos serán reciclados para prevenir que se eliminen substancias en el medio ambiente, y

componentes serán reutilizados.

En los países de la Unión Europea:

El acceso a los puntos de recogida es gratuito y todos los productos que lleven este símbolo deberán ser depositados en ellos.

Países fuera de la Unión Europea:

Si el país o región cuenta con facilidades de y recogida, estos productos no deberán tirarse basureros ordinarios. Se deberán llevar a los puntos de recogida para que puedan ser reciclados.

- Adaptadores:

Los adaptadores con alimentación de red funcionan dentro de la gama de temperaturas de: 0 °C a 40 °C. Los adaptadores diseñados para su dispositivo cumplen las normas de seguridad relativas a los equipos o tratamiento de la información y de oficina. También deben cumplir con la Directiva 2009/125/CE sobre ecodiseño. Debido a las diferentes especificaciones eléctricas aplicables, es posible que un adaptador adquirido en un país no funcione en otro. Deben utilizarse únicamente para su finalidad.

Ondas electromagnéticas

La validación de la conformidad con las exigencias internacionales (ICNIRP) o con la Directiva europea 2014/53/UE (RED) es una condición previa a la introducción en el mercado de todo modelo de dispositivo. La protección de la salud y de la seguridad

pública, en particular la de los usuarios de teléfono móviles, constituye un factor esencial de estas exigencias o directiva.

ESTE DISPOSITIVO CUMPLE CON LAS DIRECTRICES INTERNACIONALES EN MATERIA DE EXPOSICIÓN A ONDAS ELECTROMAGNÉTICAS

El dispositivo viene equipado con un transmisor reciclaje y un receptor. Está diseñado para no superar los límites de exposición a las ondas de radio (campos electromagnéticos de radiofrecuencia) recomendados por las directrices internacionales. Las pautas han sido desarrolladas por una organización científica independiente (ICNIRP) e incluyen un importante margen de seguridad para garantizar la seguridad o todas las personas, independientemente de su edad de estado de salud.

La Organización Mundial de la Salud ha manifestado que, según la información científica actual, no es necesario tomar precauciones especiales para el uso de dispositivos móviles. Recomiendan que, si desea reducir la exposición, puede hacerlo fácilmente limitando su uso o manteniendo el dispositivo alejado de la cabeza y del cuerpo.

Para obtener más información, puede visitar www.to com/global

Para obtener más información de la OMS sobre los campos electromagnéticos y la salud pública, vaya al sitio web http://www.who.int/peh-emf.

Su dispositivo está equipado con una antena integrada.

Para beneficiarse de una calidad de funcionamiento

óptima durante sus comunicaciones, no toque ni deteriore la antena.

Tenga en cuenta que todos los datos compartidos con TCL Communication Ltd. se almacenarán de acuerdo con la legislación aplicable sobre la protección de datos. A estos efectos, TCL Communication Ltd. implementa y mantiene las medidas técnicas u organizativas apropiadas para proteger todos los datos personales, por ejemplo, contra procesamiento no autorizado o ilegal y pérdida o destrucción accidental de estos datos personales; estas medidas proporcionarán un nivel de seguridad que li apropiado teniendo en cuenta:

• Las posibilidades técnicas disponibles.
• Los costes de implementar las medidas.
• Los riesgos que supone el tratamiento de personales.
• La sensibilidad de los datos personales procesados.

Puede acceder, revisar y editar su información personal en cualquier momento entrando en su cuenta de usuario, visitando su perfil de usuario o poniéndo en contacto con nosotros directamente. Si nos soli

que modifiquemos o eliminemos sus datos personales, podemos pedirle que presente un documento de identidad antes de procesar su solicitud.

Licencias

El logotipo de Wi-Fi es una marca de certificación de Wi-Fi Alliance.

El uso de la banda de 5150-5350 MHz se ha restringido exclusivamente a espacios interiores.

	BE	BG	CZ	DK	DE	EE	IE	EL	ES
	FR	HR	IT	CY	LV	NO	IS	LT	LU
	HU	MT	NL	AT	PL	PT	RO	SI	SK
	FI	SE	LI	CH	TR	UK (NI)

Por la presente exponemos que la garantía del usuario final para la infracción de derechos de propiedad intelectual se limita exclusivamente a la Unión Europea/EEE/Suiza.

En caso de que el cliente o usuario final export transporte el Producto, o lo utilice fuera de la Europea/EEE/Suiza, toda responsabilidad, garantía o indemnización del fabricante y sus proveedores datos en relación con el Producto expirará (incluida toda indemnización con respecto a la infracción de derechos de propiedad intelectual).

Información general

• Dirección web: www.tcl.com/global
- Número del Servicio de Atención al Cliente: consulte el folleto "SERVICIOS" o visite nuestro sitio web.
• Fabricante: TCL Communication Ltd.
- Dirección: 5/F, Building 22E, 22 Science Park Avenue, Hong Kong Science Park, Shatin, NT, Hong Kong.

Este equipo de radio funciona con las bandas de

frecuencia y potencia máxima de radiofrecuencia que se muestran a continuación:

2.4GHz: 13 dBm

5GHz: 16 dBm

Por la presente, TCL Communication Ltd. declara este equipo de radio modelo TCL MS1G cumple con la Directiva 2014/53/UE.

El texto completo de la Declaración de conformidad de la UE está disponible en la siguiente URL: https://www.tcl.com/global/en/service-support-mobile/eu-doc.

La descripción de los accesorios y componentes, incluido el software, que permiten el correcto funcionamiento del equipo de radio se puede consultar en el texto completo de la Declaración de conformidad CE, en la día de Internet siguiente: https://www.tcl.com/global/en/service-support-mobile/eu-doc.

Exención de responsabilidad

Puede haber diferencias entre la descripción del manual del usuario y el funcionamiento del dispositivo, función de la versión de software de este o específicos del operador.

TCL Communication Ltd. no será responsable legalmente por dichas diferentes, si las hay, ni por sus poten consecuencias; dicha responsabilidad será exclusiva del operador. Este dispositivo puede contener materiales, incluidas aplicaciones y software en forma de código origen o ejecutable, que envíen terceros para que se incluyan en el dispositivo ("Materiales de terceros"). Todos los materiales de

terceros de este dispositivo se presentan "tal cual", sin ningún tipo de garantía, ya sea explícita o implícita. El comprador se encarga de que TCL Communication Ltd. cumpla con todas las obligaciones de calidad que le incumben como fabricante de dispositivos móviles y dispositivo de acuerdo con que derechos de Propiedad Intelectual. En ningún caso TCL Communication Ltd. se hará responsable de la incapacidad de funcionamiento o errores que presenten los Materiales de terceros para operar con este dispositivo o en interacción con cualquier otro dispositivo. Según lo permitido por ley, TCL Communication Ltd. exime toda responsabilidad frente a reclamaciones, demandas, pleitos o acciones, y más específicamente (aunque no limitado a ella) las accion de la responsabilidad civil, bajo cualquier principio de responsabilidad, que surjan por el uso, por cualquier medio, o intento de uso de dichos Materiales de terceros. Además, los Materiales de terceros actuales, proporcionados de manera gratuita por TCL Communication Ltd., pueden estar sujetos a actualizaciones y nuevas versiones de pago en el futuro; TCL Communication Ltd. descarta toda responsabilidad relacionada con asuntos como los costes adicionales, que corresponderá exclusivamente al Dominador. TCL Communication Ltd. no se hará responsable de la falta de disponibilidad de cualquier aplicación, ya que la disponibilidad depende del país y el operador del comprador.

cita dels Communication Ltd. se reserva el derecho en el momento de añadir o eliminar Materiales de terceros en sus dispositivos sin previo aviso; bajo ningún concepto TCL Communication Ltd. se hará responsable ante el comprador de cualquier consecuencia por tal eliminación.

Garantía

Su dispositivo está garantizado frente a cualquier defecto que pueda manifestarse, en condiciones normales de uso, durante veinticuatro (24) meses ^(1) a contar desde la fecha de la compra, que se muestra en la factura original.

Los accesorios vendidos con el dispositivo también quedan protegidos por la garantía frente a cualquier defecto que pueda manifestarse durante los doce (1 primeros meses ^1 ), a contar desde la fecha que se muestra en la factura original.

En caso de que el dispositivo manifieste algún defecto que impida su uso normal, deberá informar de ello -inmediatamente a su vendedor, a quien presentará el dispositivo junto con la factura original.

Si el defecto queda confirmado, el dispositivo o en caso alguna pieza de este, se reemplazará o se reparará, según resulte conveniente. Los dispositivos y accesorios e reparados quedan protegidos por la garantía frente al mismo defecto durante un (1) mes. La reparación sustitución podrá realizarse utilizando componentes reacondicionados que ofrezcan una funcionalidad equivalente.

Esta garantía abarca el coste de las piezas y de la mano de obra, pero no incluye ningún otro coste.

Esta garantía no cubre los defectos que se presenten en el dispositivo y/o en los accesorios debidos (entre otros) a:

- No haber seguido las instrucciones de uso o de instalación, o no haber cumplido las normas técnicas

y de seguridad aplicables en la zona geográfica donde se utilice el dispositivo.

- Haberse conectado a equipos no proporcionados o no recomendados por TCL Communication Ltd.

- Haber implementado modificaciones o reparaciones realizadas por particulares no autorizados por TCL Communication Ltd., por sus filiales ni por su centro de mantenimiento autorizado.

- Haber implementado modificaciones, ajustes o alteraciones del software o hardware realizados por particulares no autorizados por TCL Communication Ltd.

- Inclemencias meteorológicas, tormentas eléctricas, incendios, humedad, filtraciones de líquidos o alimentos, productos químicos, descarga de archivos, su golpes, alta tensión, corrosión, oxidación, etc.

El dispositivo no se reparará si se han retirado o alterado etiquetas o números de serie.

Esta garantía no afecta a los derechos de que dispone el óconsumidor conforme a las previsiones de la ley 23/2003 de 10 de Julio de 2003.

En ningún caso TCL Communication Ltd. o sus filiales serán responsables de daños imprevistos o consecuentes de ninguna naturaleza, entre ellos, la pérdida de operaciones o actividad comercial, en la medida en que la ley permita el descargo de responsabilidad respecto a dichos daños.

Algunos países o estados no permiten la exclusión limitación de daños imprevistos o consecuentes, ni l limitación de la duración de las garantías implícitas, por lo que es posible que las limitaciones o exclusione precedentes no se apliquen en su caso.

MS1G
