BEDIENUNGSANLEITUNG Linkhub MS1G TCL

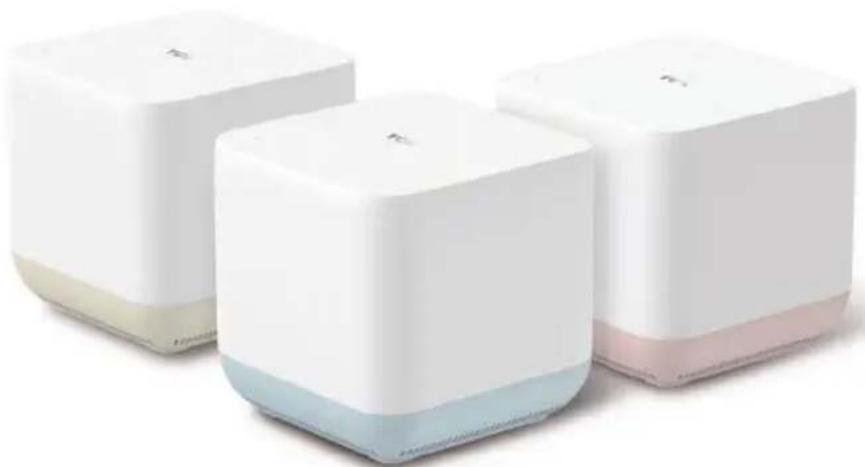

WLAN-Mesh-System für das ganze Haus (3er Pack)

Schnellinstallationsanleitung

TCL

DE - 1

Lieferumfang

• MS1G x3
• Netzteil x3
• Ethernet-Kabel x1
  • Schnellinstallationsanleitung x1

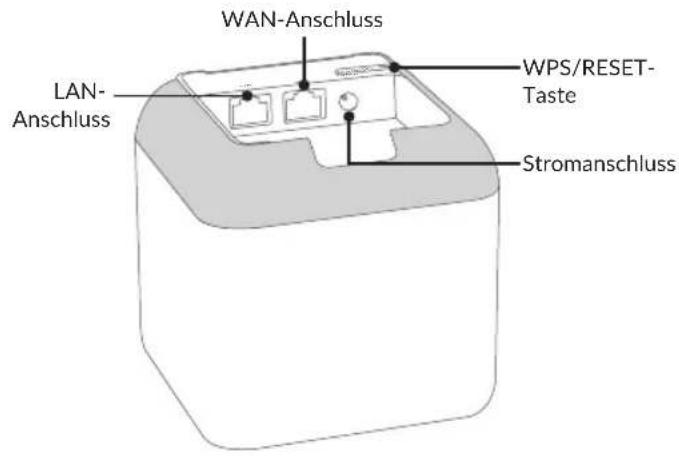

Geräteübersicht

WAN-Anschluss LAN-Anschluss WPS/RESET-Taste Stromanschluss

Installieren Sie die TCL WLAN App

Laden Sie die TCL WLAN App auf Ihr Mobilgerät herunter, indem Sie nach "TCL WiFi" im App Store oder Google Play Store suchen oder den QR-Code scannen. Installieren Sie dann die App.

Erhältlich für iOS und Android

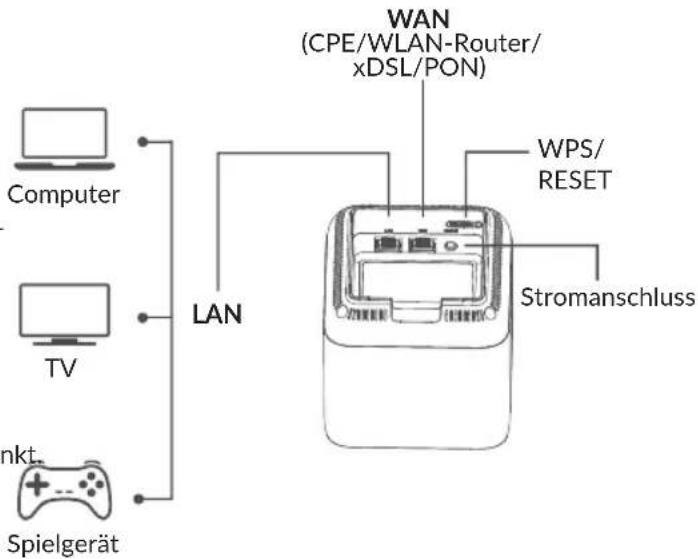

Verbinden des primären MS1G-Nodes

Das erste MS1G-Node, das Sie einrichten, wird das Primärnode. Das zweite Node wird das Sekundärnode.

1. Verwenden Sie das beiliegende Ethernet-Kabel, um einen LAN-Anschluss Ihres Modems oder den Ethernet-Anschluss mit dem WAN-Anschluss eines beliebigen Nodes zu verbinden. Dieses Node ist ab sofort Ihr Hauptnode.
2. Verwenden Sie eines der mitgelieferten Netzteile, um das Primärnode an eine Stromquelle anzuschließen; die Status-LED leuchtet dauerhaft. Warten Sie etwa 40 Sekunden.

Das System ist bereit, wenn die Status-LED grün Positionieren Sie Ihr MS1G-Node zur Benutzung auf einen stabilen Untergrund.

Verbinden des primären MS1G-Nodes mit dem Internet

1. Gehen Sie zur WLAN-Netzwerkliste auf Ihrem Mobilgerät, wählen Sie die SSID des Primärnodes und geben Sie dessen Passwort ein. Die SSID und das Passwort finden Sie auf dem Etikett an der Unterseite eines jeden Nodes.
2. Starten Sie die TCL WiFi App und folgen Sie der Anweisungen auf dem Bildschirm, um das Primärnode mit dem Internet zu verbinden. Nachdem das Primärnode mit dem Internet verbunden ist, leuchtet seine Status-LED durchgehend grün.

Einstellungen Wi-Fi Wi-Fi ✓ TCL_XXXXXX Wählen Sie einen Netzwerk... XXXXXX

2

Verbinden eines sekundären MS1G-Nodes mit dem Internet

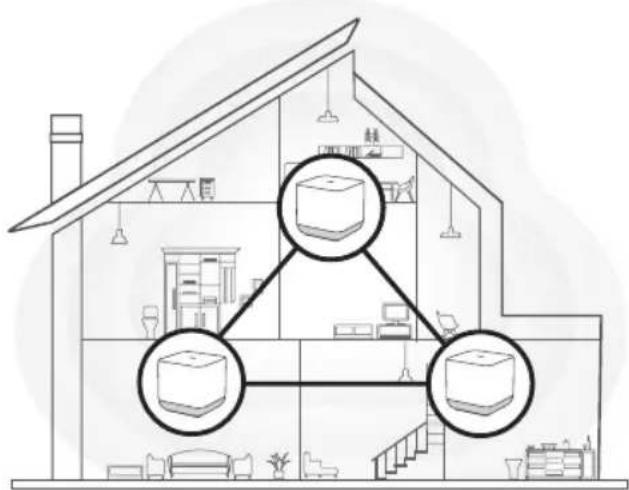

1. Aufstellen eines Sekundärnodes:

- Platzieren Sie das Gerät in einem möglichst offenen und hohen Bereich.

- Achten Sie darauf, dass sich maximal eine Wand zwischen den Nodes befinden.

- Halten sie das Gerät von elektronischen Geräten fern, die starke elektromagnetische Interferenzen verursachen, z.B. Mikrowellenherden, Induktionsherden oder Kühlschränken.

1. Schließen Sie weitere Sekundärnodes über ihr Netzteil an eine Steckdose an; ihre Status-LEDs leuchten durchgehend grün. Warten Sie etwa 40 Sekunden. Das Sekundärnode ist mit einem anderen Node verbunden, wenn seine Status-LEDs grün blinkt.

2. Die Status-LED eines Sekundärnodes kann diese Zustände anzeigen:

Leuchtet permanent grün: Gute Verbindung Leuchtet permanent gelb: Mittelmäßige Verbindung Leuchtet durchgehend rot: keine Verbindung

1. Wenn die LED eines Nodes nicht grün leuchtet, verlagern Sie es entsprechend der Platzierungshinweise, um einen besseren Empfang zu erreichen.

• Um auf das Internet zuzugreifen:

• Kabelgebundene Geräte: Verbinden Sie kabelgebundene Geräte mit den LAN-Anschlüssen Ihrer Nodes.
• WLAN-Geräte: Verbinden Sie Ihre WLAN-Geräte mit Ihrem WLAN-Netzwerk unter Verwendung der SSID und des von Ihnen festgelegten WLAN-Passworts.

- Wenn Sie das Netzwerk jederzeit und von überall verwalten möchten, tippen Sie auf 🔒 und melden Sie sich mit Ihrem Konto an.

HÄUFIG GESTELLTE FRAGEN

F1: Wie kann ich ein MS1G-Node aus meinem WLAN-Netzwerk entfernen?

A1: Tippen Sie auf das Node in der TCL WiFi App, tippen Sie auf ..... in der oberen rechten Ecke und wählen Sie Löschen. Hinweis: Durch das Entfernen wird das MS1G-Node auf die Werkseinstellungen zurückgesetzt.

F2: Kann ich einen weiteren neuen MS1G zum WLAN-Mesh-System hinzufügen, um meine Netzwerkabdeckung zu erweitern?

A2: Ja. Öffnen Sie die TCL WiFi App, tippen Sie unteren rechten Ecke auf Einstellungen, tippen Sie MS1G hinzufügen und befolgen Sie die Anweisungen auf dem Bildschirm zum Hinzufügen.

F3: Wie kann ich mein Netzwerk auf die Werkseinstellungen zurücksetzen?

A3: Halten Sie bei eingeschalteten MS1G-Node die RESET-Taste des Primärnodes etwa 6 Sekunden lang gedrückt und lassen Sie sie los, wenn die LED-Anzeige schnell blinkt. Ihr Netzwerk ist erfolgreich zurückgesetzt, wenn die LED-Anzeige dauerhaft leuchtet und dann wieder schnell blinkt. Alle MS1G-Node werden auf Werkseinstellungen zurückgesetzt.

F4: Meine 2,4-GHz-WLAN-fähigen Geräte, z. B. eine Sicherheitskamera zu Hause, können keine Verbindung zu meinem TCL-WLAN-Netzwerk herstellen. Was soll ich tun?

A4: Schritt 1. Verbinden Sie Ihr für die Einrichtung verwendetes Smartphone mit Ihrem TCL-WLAN-Netzwerk.

Schritt 2. Führen Sie die TCL WiFi App aus, tipper auf Einstellungen, Smart-Assistent und Aktivieren. Ihr Smartphone wird mit dem 2,4-GHz-WLAN-Netz verbunden.

Schritt 3. Verwenden Sie das Smartphone, um Ihr 2,4 GHz WLAN-fähiges Gerät mit Hilfe seiner App einzurichten.

Sicherheit und Gebrauch

Lesen Sie dieses Kapitel sorgfältig, bevor Sie das O verwenden. Der Hersteller lehnt jegliche Haftung für Schäden ab, die möglicherweise durch unangemessene Verwendung oder Verwendung entgegen der hierin enthaltenen Anweisungen entstehen.

• NUTZUNGSBEDINGUNGEN:

Wenn Sie das Gerät auseinandernehmen, erlischt die Garantie. Zudem können beim Auseinandernehmen des Geräts Substanzen austreten, die möglicherweise allergische Reaktionen hervorrufen.

Gehen Sie stets sorgfältig mit dem Gerät um und bewahren Sie es an einem sauberen und staubfreien Ort auf.

Setzen Sie das Gerät keinen widrigen Wetter- oder Umgebungsbedingungen aus (Nässe, Luftfeuchtigkeit, Regen, Eindringen von Flüssigkeiten, Staub, Seeluft u. Die empfohlene Betriebstemperatur des Herstellers lie; zwischen -20°C (-4°F) und +50°C (122°F).

Öffnen und zerlegen Sie das Gerät nicht und versuchen Sie nicht, es selbst zu reparieren.

Lassen Sie das Gerät nicht fallen. Werfen und biegen Sie es nicht.

Bemalen Sie es nicht.

Verwenden Sie ausschließlich Adapter und Zubehörteile, die von TCL Communication Ltd. und seinen Tochtergesellschaften empfohlen werden und mit dem Gerätemodell kompatibel sind. TCL Communication Ltd. und seine Geschäftspartner schließen jegliche Haftung bei Schäden aus, die durch die Verwendung anderer Adapte entstanden sind.

Dieses Symbol auf Gerät und Zubehör bedeutet, dass die Produkte nach Ende der Nutzung zu einer Sammelstelle gebracht werden müssen.

- Kommunale Abfallentsorgungsstellen mit Behältern

für Elektromüll

- Sammelbehälter in Verkaufsstellen.

Dadurch wird verhindert, dass bestimmte Substanzen in die Umwelt gelangen und die Komponenten können erneut verwendet werden.

In EU-Ländern gilt:

Die Sammelstellen sind kostenlos.

Alle Produkte mit diesem Zeichen müssen zu solchen Sammelstellen gebracht werden.

In Ländern außerhalb der EU gilt:

ler Gegenstände mit diesem Symbol dürfen nicht im normalen Abfall entsorgt werden, wenn Ihre Region über usweltsprechende Recycling- und Sammelstellen verfügt. liegt Stattdessen müssen sie zu diesen Sammelstellen gebracht werden, damit sie wiederverwertet werden können.

- Adapter:

Über das Stromnetz versorgte Adapter können in folgendem Temperaturbereich verwendet werden: 0 °C bis 40 °C.

Die Adapter für das Gerät entsprechen den Sicherheitsstandards für die Verwendung von IT- und Bürogeräten. Es entspricht zudem der Ökodesign-Richtlinie 2009/125/EG. Aufgrund unterschiedlicher elektrischer Spezifikationen funktioniert ein in einer bestimmten Region erworbenes Adapter unter Umständen in einer anderen Region nicht. Verwenden Sie Ladegeräte ausschließlich gemäß ihrer Bestimmung.

Funkwellen

Für alle Gerätemodelle muss vor der Markteinführung Nachweis über die Einhaltung internationaler Standards (ICNIRP) bzw. der EU-Richtlinie 2014/53/EG (RED) erbracht werden. Der Schutz von Gesundheit und Sicherheit Nutzers und anderer Personen ist eine grundlegende Voraussetzung dieser Standards bzw. dieser Richtlinie.

DIESES GERÄT ERFÜLLT DIE INTERNATIONALEN RICHTLINIEN HINSICHTLICH DER BELASTUNG DURCH FUNKWELLEN.

Dieses Gerät sendet und empfängt Funkwellen. Bei der Entwicklung wurde darauf geachtet, dass die internationale Richtlinien empfohlenen Grenzwerte für die Belastung durch Funkwellen (elektromagnetische Hochfrequenzfelder) nicht überschritten werden.

Die Richtlinien wurden von einer unabhängigen wissenschaftlichen Organisation (ICNIRP) erarbeitet und weisen eine großzügige Sicherheitsmarge auf, sodass die Sicherheit aller Personen unabhängig von Alter Gesundheitszustand gewährleistet werden kann.

Die Weltgesundheitsorganisation WHO hat mitgeteilt, dass aufgrund aktueller wissenschaftlicher Informationen keine besonderen Vorkehrungen bei der Verwendung vom Mobilgeräten getroffen werden müssen. Die WHO rät, zum Verringern der Strahlungsbelastung die Nutzungsdauer einzuschränken oder mit dem Gerät Abstand zu Kopf um Körper zu halten.

Weitere Informationen finden Sie auf www.tcl.com/global

Auf der Webseite http://www.who.int/peh-emf stehen weitere Informationen zu elektromagnetischen Feldern und ihrem Einfluss auf die Gesundheit zur Verfügung.

Das Gerät verfügt über eine integrierte Antenne. Berühren Sie sie nicht und versuchen Sie nicht, sie auszubauen, damit eine optimale Funktion gewährleistet ist.

Alle Daten, die Sie mit TCL Communication Ltd. geteilt haben, werden entsprechend der geltenden Datenschutzgesetze des gespeichert. Für diese Zwecke implementiert und unterhält TCL Communication Ltd. geeignete technische und organisatorische Maßnahmen, um alle persönlichen Daten zu schützen, beispielsweise gegen eine unbefugte oder ungesetzliche Verarbeitung der Daten und gegen unbeabsichtigte Verluste oder Schäden an Ihren persönlichen Daten. Diese Maßnahmen bieten angemessene Sicherheit durchminsichtlich folgender Aspekte:

• Verfügbare technische Möglichkeiten;
• Kosten für die Implementierung der Maßnahmen;
• Risiken bei der Verarbeitung persönlicher Daten und;
• Sensibilität der verarbeiteten persönlichen Daten.

Sie können Ihre persönlichen Daten jederzeit aufrufen, überprüfen und bearbeiten, indem Sie sich in Ihrem Nutzerkonto anmelden, Ihr Nutzerprofil aufrufen oder sich direkt mit uns in Verbindung setzen. Falls Sie möchte dass wir Ihre persönlichen Daten bearbeiten oder löschen, benötigen wir möglicherweise einen Identitätsnachweis, bevor wir Ihrer Anfrage nachkommen können.

und Lizenzen

Das WLAN-Logo ist ein Zertifizierungszeichen der WLAN Alliance.

Das Band mit 5150-5350 MHz darf nur in Innenräumen Adresse: 5/F, Building 22E, 22 Science Park Est Avenue, genutzt werden. Hongkong, Science Park, Shatin, NT, Hongkong

	BE	BG	CZ DK	DE	EE IE	EL ES
	FR	HR	IT	CY	LV	NO	IS	LT	LU
	HU	MT NL	LAT P	L PT	RO	SI SK
	FI SE	LI CH TR		UK (NI)

Wir weisen hiermit darauf hin, dass die Garantie des Den vollständigen Text der EU-Konformitätserklärung finden Endnutzers hinsichtlich Schutzrechtsverletzungen Sie online unter https://www.tcl.com/global/en/service-ausschließlich auf die EU, den EWR und die Schweizsupport-mobile/eu-doc.

beschränkt ist.

Wenn und soweit das Produkt aus der EU, dem EWR oder der Schweiz exportiert, von einem Endkunden oder Endnutzer aus einem der entsprechenden Länder mitgenommen oder außerhalb der EU, des EWR oder der Schweiz verwendet wird, verfallen sämtliche Garantien oder Entschädigungsansprüche des Herstellers und seiner Lieferanten für das Produkt, einschließlich aller Entschädigungen in Bezug auf Verletzungen der Rechte des geistigen Eigentums.

Allgemeine Informationen

• Internetadresse: www.tcl.com/global
• Hotline: Die Nummer der Hotline finden Sie in der Broschüre zu unseren Dienstleistungen oder auf unserer Webseite.
  • Hersteller: TCL Communication Ltd.

Dieses Gerät mit Funktechnik verwendet folgende Frequenzbänder und die maximale Hochfrequenzleistung: 2,4GHz: 13 dBm

5GHz: 16 dBm

Hiermit erklärt TCL Communication Ltd., dass das Gerät mit Funktechnik vom Typ TCL MS1G die Anforderungen der Richtlinie 2014/53/EG erfüllt.

Den vollständigen Text der EU-Konformitätserklärung finden. Sie online unter https://www.tcl.com/global/en/service-zsupport-mobile/eu-doc.

Die Beschreibung der Zubehörteile und der Komponenten einschließlich Software, die den gewünschten Betrieb des Geräts mit Funktechnik gewährleisten, finden Sie im vollständigen Text der EU-Konformitätserklärung, die unter folgender Internetadresse verfügbar ist: https://www.tcl.com/global/en/service-support-mobile/eu-doc.

Haftungsausschluss

Je nach Softwareversion des Geräts oder spezifischen Betreiberdiensten ergeben sich unter Umständen gewisse Unterschiede zwischen der Beschreibung im Benutzerhandbuch und der tatsächlichen Bedienung des Geräts.

TCL Communication Ltd. kann weder für solche Unterschiede noch für mögliche Folgen haftbar gemacht werden. Die Haftung liegt allein beim Nutzer. Dieses Gerät enthält möglicherweise Materialien (einschließlich Anwendungen und Software in ausführbarer Form oder als Quellcode),

die von Drittanbietern zur Integration in dieses Gerät übergeben wurden („Drittanbietermaterialien“). Alle Drittanbietermaterialien auf diesem Gerät werden in der vorliegenden Form bereitgestellt, ohne Garantie jeglicher Art, weder ausdrücklich noch implizit. Der Käufer bestätigt, dass TCL Communication Ltd. alle für einen Hersteller von Mobilgeräten geltenden Qualitätsverpflichtungen hinsichtlich geistiger Eigentumsrechte erfüllt. TCL Communication Ltd ist zu keinem Zeitpunkt für die Nichtverwendbarkeit of fehlende Funktionsfähigkeit von Drittanbietermaterialien auf diesem Gerät oder in Kombination mit anderen Geräten verantwortlich. TCL Communication Ltd. schließt im weitesten gesetzlich zulässigen Rahmen jegliche Haftung für etwaige Ansprüche, Forderungen, Gesuche oder Aktionen und insbesondere (aber nicht beschränkt auf) rechtswidrige Handlungen unter einer beliebigen Haftbarkeitstheorie aus, die aus der Verwendung mit beliebigen Mitteln oder versuchter Verwendung derartige Drittanbietermaterialien entstehen. Darüber hinaus fallen für die vorliegenden Drittanbietermaterialien, die kostenlos von TCL Communication Ltd. bereitgestellt werden, unter Umständen später Kosten für Aktualisierungen an TCL Communication Ltd. lehnt jegliche Verantwortung derartige Zusatzkosten ab. Diese sind ausschließlich vor Käufer zu tragen. TCL Communication Ltd. kann nicht für die fehlende Verfügbarkeit von Anwendungen haftbar gemacht werden, da die Verfügbarkeit vom Land und Betreiber Käufers abhängt. TCL Communication Ltd. behält sich Recht vor, jederzeit Drittanbietermaterialien ohne vorherige Ankündigung zu seinen Geräten hinzuzufügen oder von diesen zu entfernen. TCL Communication Ltd. kann unter keinen Umständen vom Käufer für etwaige Folgen ein solchen Entfernens haftbar gemacht werden.

Garantie

Unter die Gerätegarantie fallen sämtliche Defekte und Störungen, die bei normaler Verwendung während des Garantiezeitraums von vierundzwanzig (24) Morfaten Kaufdatum (Originalrechnung) entstehen.

Für Zubehörteile, die mit dem Gerät verkauft wurden, Ltd besteht eine Garantie für sämtliche Defekte, die während der odersten zwölf (12) Monate ^(1) ab Kaufdatum (Originalrechnung) entstehen.

Bei Defekten des Geräts, die eine normale Verwendung verhindern, muss der Händler unverzüglich informiert und ihm das Gerät mit dem Kaufbeleg vorgelegt werden.

Falls der Defekt bestätigt wird, wird das Gerät oder Teil davon entsprechend ersetzt oder repariert. Auf da reparierte Gerät sowie auf reparierte Zubehörteile wird eine einmonatige (1) Garantie für den gleichen Defekt gewährt. Die Reparatur oder der Austausch kann unter Verwendung instandgesetzter Komponenten mit gleichem Funktionsumfang erfolgen.

Diese Garantie ist auf die Kosten für Material und beschränkt.

Die Garantie gilt nicht für Defekte am Gerät und/oder Zubehör, wenn folgende Ursachen vorliegen (ohne Einschränkung):

des Nichteinhaltung der Anweisungen zur Verwendung das oder Installation beziehungsweise der technischen Standards und Sicherheitsstandards, die in der Region gelten, in der das Gerät verwendet wird;

ter - Herstellung einer Verbindung mit Geräten, die nicht

von TCL Communication Ltd. bereitgestellt oder empfohlen wurden;

Beschränkungen oder Ausschlüsse für Sie möglicherweise nicht gelten.

- Änderungen oder Reparaturen, die von Personen durchgeführt wurden, die nicht von TCL Communication Ltd., seinen Geschäftspartnern oder Händlern autorisiert sind;

- Änderungen, Anpassungen oder Modifizierungen der Software oder Hardware, die von nicht durch TCL Communication Ltd. autorisierten Personen ausgeführt wurden;

- Schlechtes Wetter, Blitzschlag, Feuer, Feuchtigkeit, Eindringen von Flüssigkeiten, Nahrungsmitteln oder chemischen Produkten, Herunterladen von Dateien, Unfälle, Hochspannung, Korrosion, Oxidierung...

Ihr Gerät wird nicht repariert, wenn Etiketten oder Seriennummern entfernt oder geändert wurden.

Mit Ausnahme dieser begrenzten Garantie beziehungsweise der gesetzlichen Pflichtgarantie in Ihrem Land bestehen keine ausdrücklichen Garantien, weder schriftlich, mündlich noch implizit.

TCL Communication Ltd. oder seine Geschäftspartner haften keinesfalls für indirekte, zufällig entstandene Schäden oder Folgeschäden jedweder Art, einschließlich, aber nicht beschränkt auf, wirtschaftliche oder finanzielle Verluste oder Schäden, Datenverluste oder Verlust von Bildern, und zwar im größtmöglichen Umfang, in dem diese Schäden gesetzlich ausgeschlossen werden können.

Einige Länder/Staaten lassen den Ausschluss oder die Begrenzung indirekter, zufällig entstandener Schäden oder Folgeschäden bzw. die Begrenzung der Dauer impliziter Garantien nicht zu, sodass die oben angegebenen

MS1G
