MANUAL DE UTILIZADOR Linkhub MS1G TCL

Sistema Wi-Fi Mesh em toda a casa MS1G (conjunto de 3)

Guia de instalação rápida

TCL

Conteúdo da embalagem

3 MS1G
• 3 adaptadores de corrente
• 1 cabo Ethernet
• 1 guia de instalação rápida

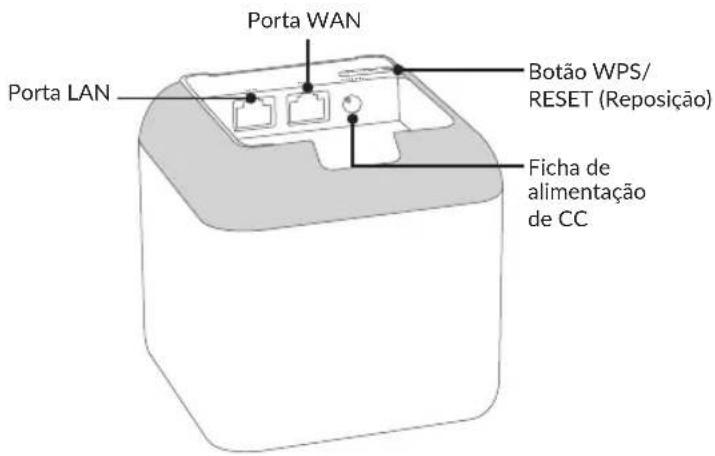

Conheça o seu dispositivo

Porta LAN Porta WAN Botão WPS/ RESET (Reposição) Ficha de alimentação de CC

Instalar a aplicação TCL WiFi

Transfira a aplicação TCL WiFi para o seu dispositivo r procurando por TCL WiFi na App Store ou Google Play ou lendo o código QR. Em seguida, instale a aplicação.

TCL

Disponível para iOS e Android

ou

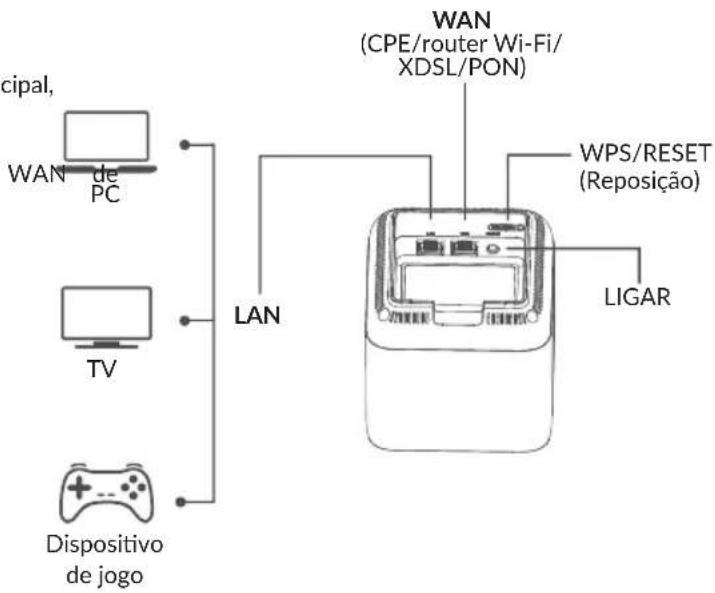

Ligação do nó principal

O primeiro nó que configurar funciona como nó principal, enquanto os restantes são referidos como nós secundários.

1. Utilize o cabo Ethernet fornecido para ligar uma porta LAN do seu modem ou a ficha de Ethernet à porta qualquer nó. Este nó é o seu nó principal.

2. Utilize um dos adaptadores de corrente incluídos para ligar o nó principal a uma fonte de alimentação, o indicador LED acende. Aguarde cerca de 40 segundos.

O arranque do sistema está concluído quando o indicador LED pisca a verde. Coloque o MS1G numa posição estável quando estiver a utilizá-lo.

Ligação do nó principal à Internet

1. Aceda à lista de redes Wi-Fi no dispositivo móvel, selecione o SSID do nó principal e introduza a palavra-passe. O SSID e a palavra-passe estão especificados na etiqueta na parte inferior de cada nó.

2. Execute a aplicação TCL WiFi e siga as instruções no ecrã para ligar o nó principal à Internet. Depois de o nó principal ser ligado à Internet, o respetivo indicador LED acende a verde constante.

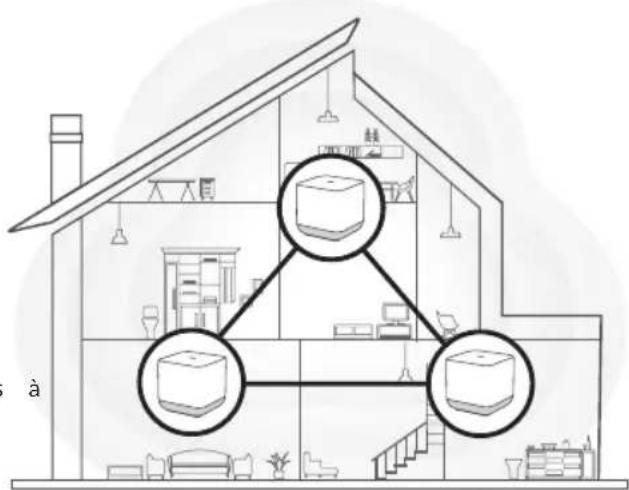

Ligação dos nós secundários à Internet

1. Coloque cada nó:

- Numa área alta e aberta.

- Certifique-se de que o número de paredes entre os nós é inferior a dois.

- Mantenha os seus nós afastados de equipamentos eletrónicos com forte interferência, tais como microondas, fogões de indução e frigoríficos.

1. Utilize os outros adaptadores de corrente para ligar os nós secundários restantes a fontes de alimentação, os respetivos indicadores LED acendem a verde constante. Aguarde cerca de 40 segundos. O nó secundário está ligado a outro nó quando o indicador LED pisca a verde.

2. Observe os indicadores LED dos nós secundários até que os seus indicadores LED se acendam numa das seguintes cores:

Luz verde constante: Boa ligação Luz amarela constante: Ligação razoável Luz vermelha constante: Desligado

1. Se o LED de um nó não acender a verde constante, mude-o de lugar de acordo com as sugestões de posicionamento para que a ligação seja melhor.

- Dispositivos com fios: Ligue os dispositivos com fios às portas LAN dos seus nós.

- Dispositivos sem fios: Ligue os dispositivos sem sua rede Wi-Fi usando o SSID e a palavra-passe do Wi-Fi definidos por si.

- Se pretende poder gerir a rede a qualquer hora e de qualquer lugar, toque em 🔒 e utilize a sua conta para iniciar sessão.

Perguntas frequentes (FAQ)

P1: Como posso remover um nó da minha rede Wi-Fi?

R1: Toque no nó na aplicação TCL WiFi, toque em .... no canto superior direito e selecione Eliminar.

Nota: A operação de remoção restaura o nó para as definições de fábrica.

P2: Posso adicionar outro novo conjunto de nós para expandir a cobertura da minha rede?

R2: Sim. Abra a aplicação TCL WiFi, toque em Definições canto inferior direito, toque em Adicionar MS1G e siga instruções no ecrã para adicionar.

P4: Os meus dispositivos Wi-Fi 2.4 GHz, tal como a câmara de segurança, não conseguem ligar à minha rede TCL WiFi. O que devo fazer?

R4:

Passo 1. Ligue o smartphone utilizado para configurar a rede TCL WiFi.

Passo 2. Execute a aplicação TCL WiFi, toque em Definições, Assistente inteligente e Ativar. O smartphone liga-se à rede Wi-Fi ^2.4 GHz.

Passo 3. Utilize o smartphone para configurar o dispositivo WiFi de 2.4 GHz orientado pela respetiva aplicação.

P3: Como restaurar a minha rede para as definições de fábrica?

R3: Com os nós ligados, mantenha premido o botão RST no nó principal com um clip durante cerca de 6 segundos, solte quando o indicador LED piscar rapidamente. A sua rede foi resposta com êxito quando o indicador LED acende e, em seguida, pisca rapidamente. E todos os nós são restaurados para as definições de fábrica.

Segurança e utilização

Recomenda-se a leitura atenta deste capítulo antes da utilização do dispositivo. O fabricante não se responsabiliza por quaisquer danos que possam resultar em consequência de uma utilização incorreta ou contrária às instruções contidas no presente documento.

- CONDIÇÕES DE UTILIZAÇÃO:

Desligue o dispositivo antes de entrar num avião.

Desligue o dispositivo sempre que se encontrar em instalações de saúde, exceto nos locais designados. Tal como acontece com muitos outros dispositivos de utilização corrente, os dispositivos podem interferir com outros equipamentos elétricos ou eletrónicos, ou equipamentos que utilizem radiofrequência.

Desligue o dispositivo sempre que se encontrar nas proximidades de gás ou líquidos inflamáveis. Obedeça rigorosamente a toda a sinalização e instruções existentes em depósitos de combustíveis, estações de serviço, fábricas químicas ou em qualquer atmosfera potencialmente explosiva.

Quando o dispositivo estiver ligado, deverá ser mantido a uma distância mínima de 20 cm do corpo.

Se o dispositivo estiver ligado, deve ser mantido a, pelo menos, 15 cm de qualquer dispositivo médico, tal como pacema aparelho auditivo ou bomba de insulina, etc.

Não deixe que as crianças utilizem e/ou brinquem com dispositivo e respetivos acessórios sem supervisão.

Se o dispositivo possuir uma tampa removível, tenha em atenção que pode conter substâncias que podem provocar uma alérgica.

O seu dispositivo é um dispositivo monobloco, a tampa posterior não pode ser removida. Se desmontar o dispositivo a não terá efeito. Desmontar o dispositivo pode causar o derrame de substâncias que podem provocar uma reação alérgica. Manuseie sempre o dispositivo com cuidado e mantenha-o num local limpo e sem pó.

Não exponha o dispositivo a condições meteorológicas ou ambientais adversas (humidade, chuva, infiltração de líquidos, pó, ar marítimo, etc.). A amplitude da temperatura de funcionamento recomendada pelo fabricante é de -20°C (-4°F) a +50°C (122°F).

Não abra, desmonte ou tente reparar o dispositivo.

Não deixe cair, não atire nem danifique o dispositivo de qualquer outra forma.

Não o pinte.

Utilize apenas adaptadores e acessórios recomendados pela TCL Communication Ltd. e respetivos afiliados e que sejam compatíveis com o modelo do seu dispositivo. A TCL Communication Ltd. e os seus afiliados não se responsabilizam pelos danos causados pela utilização de outros adaptadores.

A presença deste símbolo no seu dispositivo e no acessórios significa que estes produtos devem ser levados a pontos de recolha no final da sua vida útil:

- Centros de eliminação de resíduos municipais com contentores específicos para este tipo de equipamento;

- Contentores de recolha nos pontos de venda.

Serão assim reciclados, evitando que as substâncias sejam, eliminadas no ambiente e para que os seus componentes sejam ker, reutilizados.

Nos países da União Europeia:

Estes pontos de recolha são disponibilizados gratuitamente.

Todos os produtos com este sinal devem ser levados até estes ápontos de recolha.

Em jurisdições fora da União Europeia:

Os itens de equipamento com este símbolo não devem gara emainados nos contentores normais se a sua jurisdição ou região tem instalações de recolha e reciclagem adequadas; em vez disso, devem ser levados a pontos de recolha para que sejam reciclados.

- Adaptadores:

A amplitude da temperatura de funcionamento dos adaptadores de ligação à rede elétrica é de: 0 °C (32 °F) a 40 °C (104 °F).

Os adaptadores concebidos para o seu dispositivo estão conformidade com a norma para a segurança de utilização equipamentos de tecnologias da informação e de equipamentos de escritório. Também se encontram em conformidade com a diretiva de conceção ecológica 2009/125/CE. Devido às diferentes especificações elétricas aplicáveis, um adaptador que adquirir numa jurisdição pode não funcionar noutra jurisdição

Devem ser utilizados apenas para esta finalidade.

Ondas de rádio

A prova da conformidade com as exigências internacionais (ICNIRP) ou com a diretiva europeia 2014/53/UE (RED) é uma condição prévia à colocação no mercado de qualquer modelo de dispositivo. A proteção da saúde e da segurança do utilizador de telemóveis, assim como de qualquer outra pessoa, constitui um aspeto essencial destas exigências internacionais e da direte europeia.

ESTE DISPOSITIVO CUMPRE AS DIRETRIZES INTERNACIONALS RELATIVAS À EXPOSIÇÃO A ONDAS DE RÁDIO.

O seu dispositivo é um transmissor e recetor de rádio. concebido para não ultrapassar os limites de exposição a ondas de rádio (campos eletromagnéticos de radiofrequência recomendados pelas diretrizes internacionais. As diretrizes foram estabelecidas por uma organização científica independente (ICNIRP) e incluem uma margem de segurança significativa destinada a garantir a segurança de todos, independentemente da idade e do estado de saúde.

A Organização Mundial de Saúde declarou que a informação científica atual não indica a necessidade de precauções especiais

para a utilização de telemóveis. A OMS recomenda que, c esteja interessado em reduzir a sua exposição ainda mais, pode fazê-lo limitando a sua utilização ou mantendo o dispositi afastado da cabeça e corpo.

Para obter mais informações pode aceder a www.tcl.com/global No site http://www.who.int/peh-emf, vai encontrar informações adicionais sobre os campos eletromagnéticos e a saúde pública.

O seu dispositivo está equipado com uma antena incorporada. Para um funcionamento ideal, deve evitar tocar-lhe ou danificá-

Todos os dados partilhados com a TCL Communication Ltd. são armazenados de acordo com a legislação de proteção de dados aplicável. Para este efeito a TCL Communication Ltd. implementa e mantém medidas técnicas e organizacionais adequadas de modo a proteger todos os dados pessoais, por exemplo, contra processamento não autorizado ou ilegal e perda ou destruição acidental ou danos nos respetivos dados pessoais, pelo quas medidas devem fornecer um nível de segurança que adequado mediante

• as possibilidades técnicas disponíveis,
• os custos para implementação das medidas,
• os riscos envolvidos no processamento de dados pessoais e

Foi - a confidencialidade dos dados pessoais processados.

Pode aceder, rever e editar as suas informações pessoais qualquer altura, iniciando sessão na sua conta de utilizado visitando o seu perfil de utilizador ou contactando-nos diretamente. Caso pretenda que editemos ou apaguemos os seus dados pessoais, poderá ser-lhe solicitado que forneça provas da sua identidade antes de efetuarmos o seu pedido.

Licenças

O logótipo Wi-Fi é uma marca de certificação da Wi-Fi Alliance.

A banda 5150-5350 MHz só pode ser utilizada em interiores.

BE

BG

CZ

DK

DE

EE

IE

EL

ES

FR

HR

IT

CY

LV

NO

IS

LT

HU

MT

NL

AT

PL

PT

RO

SI

SK

FI

SE

LI

CH

TR

UK (NI)

Pelo presente realçamos que a garantia do utilizador final para violação dos DPI se limita unicamente à UE/EEA/Suíça.

Se e na medida em que o Produto for exportado, transportado ou utilizado pelo cliente final ou utilizador final fora da UE/EEA/Suíça, qualquer responsabilidade, garantia ou indemnização do fabricante e respetivos fornecedores relativamente ao Produto expirará (incluindo qualquer indemnização relativa à violação dos DPI).

Informações gerais

• Endereço Internet: www.tcl.com/global
- Número linha direta: consulte o folheto "SERVIÇOS" ou vá até ao nosso website.
• Fabricante: TCL Communication Ltd.
- Endereço: 5/F, Building 22E, 22 Science Park East Avenue, Hong Kong Science Park, Shatin, NT, Hong Kong.

Este equipamento de rádio funciona com as seguintes bandas de frequência e a potência máxima de radiofrequência:

2,4 GHz: 13 dBm

5 GHz: 16 dBm

Pelo presente, a TCL Communication Ltd. declara que o equipamento de rádio tipo TCL MS1G está em conformidade com a Diretiva 2014/53/UE.

espato@texto completo da declaração de conformidade da UE está disponível no seguinte endereço: https://www.tcl.com/global/en/service-support-mobile/eu-doc.

A descrição dos acessórios e componentes, incluindo software, que permitem que o equipamento de rádio funcione conforme pretendido, pode ser obtida no texto completo da declaração de conformidade da UE no seguinte endereço: https://www.tcl.com/global/en/service-support-mobile/eu-doc.

Renúncia de responsabilidade

Poderão ocorrer algumas diferenças entre a descrição do manual do utilizador e o funcionamento do dispositivo, dependendo da versão do software do mesmo ou de certos serviços do operador. A TCL Communication Ltd. não será responsabilizada por essas diferenças, caso existam, nempelas suas potenciais consequências, cuja responsabilidade será assumida exclusivamente pelo operador. Este dispositivo pode conter materiais, incluindo aplicações e software em forma de código fonte ou executável, submetidos por terceiros para inclusão neste telefone ("Materiais de Terceiros"). Todos os Materiais de Terceiros contidos neste dispositivo são fornecidos "como estão", sem garantia de qualquer tipo, quer expressa ou implícita. O comprador afirma que a TCL Communication Ltd. cumpriu todas as obrigações de qualidade da sua competência enquanto fabricante de dispositivos móveis em conformidade com os direitos de propriedade intelectua A TCL Communication Ltd. não será responsável, em qualquer momento, pela incapacidade ou falha de funcionamento dos Materiais de Terceiros neste dispositivo ou em interação com outros dispositivos. Até à extensão máxima permitida por lei, a

TCL Communication Ltd. renuncia a toda a responsabilidade por quaisquer reclamações, reivindicações, processos ou ações, mais especificamente - mas não se limitando a - ações de direito civil, segundo qualquer teoria de responsabilidade, resulta da utilização, por quaisquer meios, ou tentativas de ut de tais Materiais de Terceiros. Além disso, os Materiais Terceiros em questão, que são fornecidos gratuitamente TCL Communication Ltd., podem estar sujeitos a atualiza pagas no futuro; a TCL Communication Ltd. renuncia a qualquer responsabilidade relativa a tais custos adicionais deverão ser suportados exclusivamente pelo comprador. A TCL Communication Ltd. não poderá ser responsabilizada falta de disponibilidade de uma aplicação, uma vez que disponibilidade depende do país e do operador do com A TCL Communication Ltd. reserva-se o direito de, a que momento, adicionar ou remover Materiais de Terceiros dos seus dispositivos sem aviso prévio; a TCL Communication Ltd. não será responsabilizada, em caso algum, pelo comprador por quaisquer consequências que tal remoção possa trazer.

Garantia

O seu dispositivo possui uma garantia contra quaisquer defeitos ou avarias que possam ocorrer em condições de utilização normal durante o período de garantia de vinte e quatro (24) meses ^(1) a partir da data de compra, conforme indicado na fatura original.

Os acessórios vendidos com o dispositivo também têm garantia contra qualquer defeito que possa ocorrer durante os primeiros doze (12) meses ^(1) a partir da data de compra indicada na fatura original.

Na eventualidade de qualquer defeito no dispositivo que impeça

a utilização normal, deve informar imediatamente o vendedor e e apresentar o dispositivo com a fatura original.

Caso se confirme o defeito, o seu dispositivo ou peça tes substituído ou reparado, se adequado. O dispositivo ou zação necessório reparado tem garantia de um (1) mês para o mesmo defeito. A reparação ou substituição pode ser efetuada utilizando pela componentes recondicionados com a mesma funcionalidade.

Esta garantia cobre o custo das peças e mão-de-obra mas exclui quaisquer outros custos.

que Esta garantia não se aplica a defeitos no seu dispositivo acessórios devido a (sem quaisquer limitações):

a sua ador. alquer Não cumprimento das instruções de utilização e instalação, ou dos padrões técnicos e de segurança aplicáveis à área geográfica onde o dispositivo é utilizado;

- Ligação a qualquer equipamento não fornecido ou r recomendado pela TCL Communication Ltd.;

- Modificação ou reparação efetuada por indivíduos não autorizados pela TCL Communication Ltd. e respetivos afiliados ou vendedor;

- Modificação, ajuste ou alteração de software ou equipamento efetuados por indivíduos não autorizados pela TCL Communication Ltd.;

- Condições meteorológicas severas, relâmpagos, incêndio, humidade, infiltração de líquidos ou alimentos, produtos químicos, transferência de ficheiros, bloqueio, alta tensão, corrosão, oxidação, etc...

O dispositivo não será reparado caso as etiquetas ou números de série tenham sido removidos ou alterados.

Não existem garantias expressas, escritas, orais ou implícita para além desta garantia limitada impressa ou da garantia obrigatória fornecida pelo seu país ou jurisdição.

Em caso algum deverá a TCL Communication Ltd., ou qualquer um dos seus afiliados, ser responsabilizada por danos indiretos,

acidentais ou consequenciais de qualquer natureza, incluindo, mas não se limitando a, danos ou perdas comerciais ou financeiras, perda de dados ou perda de imagem, na medida em que a responsabilidade por esses danos possa ser renunciada por lei.

Alguns países/estados não permitem a exclusão ou limitação de danos indiretos, acidentais ou consequenciais, ou a limitação da duração das garantias implícitas; nesse caso, as limitações ou exclusões anteriores podem não se aplicar ao seu caso.
