GEBRUIKSAANWIJZING SM90 Full Smith TUNTURI

Gebruikershandleiding op unsere website

Om het milieu te ontzien vindt u alleen de montagestappen in deze handleiding. Om te leren hoe u dit product moet gebruiken en onderhoden, kurz u de gebruikershandleiding downloaden van:

manuals.tunturi.com

Nederlands

Deze Nederlandse handleiding is een vertaling van de Engelse tekst. Aan deze vertaling konnen geen rechten ontleend worden. De originele Engelse tekst blijft leidend.

Inhoud

Welkom. 35

Belangrijke veiligheidsinstructie.....35

Aanvullende veiligheidsinstructies 36

Belangrijke montage-informatie.....36

Voor u begint 36

Beschrijving afbeelding A. 36

Beschrijving afbeelding B. 36

Beschrijving afbeelding C. 37

Beschrijving afbeelding D 37

Kabels installeren 37

Bevestiging van de kabel op de selector-as (Fig. D-11) 37

Juiste kabelspanning 37

Afstelling van de kabelspanning 38

Vrijruimte (Fig.D-0) 38

Aanvullende milieu informatie. 38

Garantie 39

Maximale belasting en afmetingen.39

Disclaimer 39

Welkom

Belangrijke Informatie

Deze handleiding is een essentieel onderdeel van uw trainingsapparatuur. Lees alle instructies in deze handleiding voordat u de apparatuur in gebruik neemt. De volgende voorzorgsmaatregelen要去en.altijd in acht worden genomen:

Belangrijke veiligheidsinstructie

Voorzorgsmaatregelen

Dit fitnessapparaat is ontworpen voor optimale verilgheid. Neemijken bepaalde voorzorgsmaatregelen in acht wanner u fitnessapparatuur gebruikt. Lees de volledige handleiding voordat u het apparaat gaat monteren of gebruiken. Let met name op de volgende verilgheidsinstructies:

• Houd kinderen en huisdieren te allen tijdeuit de buurt van het apparaat. Laat kinderenNOOIT zonder toezicht indezelfde ruimte alshet apparaat.
• Het apparaat mag door slechts een person per keer worden gebruikt.
• Als de gebruiker last krijgt van duizeligheid, misselijkheid, bijn op de borst of enige andere abnormale symptomen, dient de oefening direct te worden gestaakt. NEEM ONMIDDELLIJK CONTACT OP MET EEN ARTS.
• Plaats het apparaat op een vlak oppervlak. Gebruik het apparaat NIET buitenshuis of in de buurt van water.
• Houd handen uit de buurt van de bewegende delen.

Nederlands

• Draag tijdens de training algid geschikte sportkleding. Draag GEEN lange kamerjas of andere kleding die vast kan kom te zitten. Draag tijdens de oefingen hardloop- of aerobicschoenen.
• Dit apparaat is alleen bedoeld voor het gebruik zoals beschreven in deze handleiding. Gebruik alleen accessoires aanbevolen door defabrikant.
• Plaats geen scherpe objecten in de buurt van het apparaat.
• Gehandicapte of minder valide personen mogen het apparaat alleen gebruiken onder toezicht van een gekwalificeerde persoon of arts.
• Voer voordat u het apparaat gaat gebruiken strekoefingen uit als warming-up.
• Gebruik het apparaat Niet als het Niet maar behoren functioneert.
• Tijdens oefingen wordt de aanwezigheid van een spotter aangeraden.
• Steek de gewicht selector-pen Niet in de platen wanner de gewichtekenkolom of de bovensteplaat in de hoogste positie staat.
• Controller of gewicht selector-pen helemaal in de gewichtplaten is gestoken.
• Gebruik nooit dumbbells of andere accessoires om de waarstand te verhogen. Gebruik alleen gewichtplaten geleverd door de fabrikant.
• Dit apparaat is ontworpen en bedoeld voor thuisgebruik en Niet voor commerciele doeleinden.

Aanvullende veiligheidsinstructies

• Tijdens oefingen noeten de handen uit de buurt blijven van de geleidestangen van de gewichten.
• Stel gewichten nooit opniew in tijdens een oefening.
• Voorkom dat de kabel gegen scherpe delenschuurt.
• Kinderen mogen dit apparaat alleen gebruiken onder direct toezicht van een ervaren volwassene. Kinderen mogen zich nooit zonder toezicht in de buurt van dit apparaat begeven.
• Voorkom letsel en stel het apparaat af op de juiste hoogte voordat u oefingen gaat doen.

Waarschuwing:

Raadpleeg eerst uw arts voordat u aan een Trainingsprogramma begint. Dit is met name belangrijk voor Personen Ouder dan 35 of personnes met bepaalde gezondheidsklachten. Lees alle Instructies voordat u fitnessapparatuur gebruikt. Tunturi New fitness bv is Niet aansprakelijk voor persoonlijk letsel of schade aan eigendommen Veroorzaakt door of ten gevolge van het gebruik van dit product.

Bewaar deze instructies goed!

Belangrijke montage-informatie

Voor u begint

Wij raden u aan twee verstelbare steeksleutels te gebruiken om het toestel in elkaar te zetten. Als u steeksleutels in de juiste maat hebft is dit ook prima.

OPMERKING

• Geschikte (verstelbare) steeksleutels worden NIET meegeleverd bij het toestel en zitten ook Niet in de montageset.
• Voorkom letsel en monteer dit apparaat met twee of meer Personen.

Beschrijving afbeelding A

De illustratie LAST ZIEN HOE DE TRAINER ER NA DEMONTAGE uitziet.

U kunt dit als referentie gebruikenijdens de montage, maar volg de montagestappen.altijd in de juiste volgorde, zoals aangegeven op de afbeeldingen.

Beschrijving afbeelding B

De illustratie LAST ZEN WELKE componenten en onderdelen er in uw pakket要去en zitten.

OPMERKING

• Kleine onderdelen können soms enigszins verborgen verpakt zitten in holle ruimtes in het beschermende piepschuimmaterialial om het product.

• Raadpleeg uw dealer als een onderdeel ontbreekt.

Beschrijving afbeelding C

De afbeelding toont de hardwarekit die bij uw product worden geleverd.

De hardwarekit bevat bouten, ringen, schroeven, moeren etc. en het benodigde gereedschap om uw trainer op de juiste manier te monteren.

Beschrijving afbeelding D

Op de afbeeldingen staat aangegeven in welke volgorde de trainer要去 worden gemonteerd.

WAARSCHUWING

• Monteer het apparaat in de aangegeven volgorde.
• Draag en verplaats het toestel met minstens twee Personen.

VOORZICHTIG

• Zet het toestel op een stevige, vlakke ondergrond.
  Zorg voor een beschermende laag onder het toestel om schade aan het vloeropppervlak te voorkomen.
• Houd rondom de apparatuur ten minste een bewegingsruimte van 60 cm.
• Raadpleeg de illustraties voor de juiste assemblage van het toestel.

Kabels installeren

Let, voordat u de kabels gaat installereren, op het volgende:

• Haal de kabels vollediguit elkaar.
• Voorkom dat de kabel verdraait als deze over de katrolwielen loopt.

WAARSCHUWING

• Een verdraide kabel in de installmentie kan ertoe leiden dat de buitenste beschemende coating los komt van de binnenste staalkabel.
• Een verdraide kabel in de installmentie kan ertoe leiden dat de kabels verstrengeld raken of dat de gewichtplaten Niet goed op de oorspronkelijke stand terugkeren.

Bevestiging van de kabel op de

selector-as (Fig. D-11)

Voordat de kabel op de selector-as wordt bevestigd, moeten eerst alle kabels door het station worden geleid. De borgmoer要去 ook volledig omhoog worden gedraaid.

• Steek het draadeind van de kabel in de selector-as door deze zo ver möglichk rechtsom te draaien.
• Draai de borgmoer stevig rechtsom om het geheel vast te zetten.

WAARSCHUWING

• Bij alle kabels met verstelbare uiteinden met schroefdraad要去 ten minste 15mm (1/2^ ) van het schroefdraad in de tegenhanger worden geschroefd.

Het is zeer belangrijk dat de tegenmoer goed worden aangedraaid om ervoor te zorgen dat het verstelbare uiteinde van de kabel met schroefdraad Niet UIT zich tegenhanger terugspringt.

Juiste kabelspanning

Bij de juiste kabelspanning komt de kolom gewichtplaten soepel terug, verwijl de kabelspanning laag blijft wanner de kolom gewichtplaten in de rustpositie ligt.

Aan het begin van de training, waar bij de kolom gewichtplaten worden gebruikt als belasting,要去 de kabel vrijwel voortdurend gespannen zich.

OPMERKING

• Wanner de gewicht selector-pen nicht soepel de vereiste gewichtsbelasting kan vastzetten odomat de selector-as Licht worden opgetild wanner de selector-pen uit de gewichtplaten is getrokken,要去 spanning van de kabel worden verlaagd.

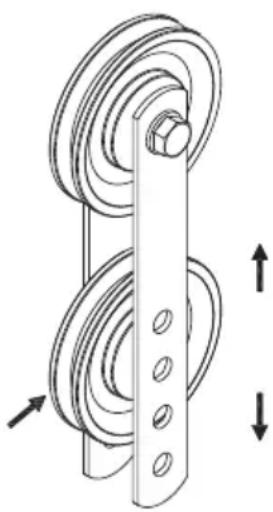

Afstelling van de kabelspanning

Ukunt de spanning op het kabelsysteme afstellen door de positie van de onderste katrol te veranderen in de twee zwevende katrol beugels.

Als de kabel te los gespannen is, verplaatst u de onderste katrol een gat omhoog.

Als de kabel te strak gespannen is, verplaatst u de onderste katrol een gat omlaag.

De kabelspanning is correct indien:

• Alle gewichtplaten correct op elkaar zich gestapeld.
• De gewicht selector gemakkelijk alle selecteerbare gewichten kan vergrendelen en ontrendelen.
• Kabelstoppers nicht te los hangen in hun startposition.

OPMERKING

• Als gevolg van normale slijtage kan de kabel na verloop vanijd enigszins uitrekken. De buffers van de gewichtplaat hunnen ook iks samengeperst raken. Zodoende kan het na eenperiode van gebruikoodzakelijk+zijn om de kabel opnieuw af te stellen. Dit hangt sterk af van het gebruik en de totale lengte van de kabel.

Vrije ruimte (Fig. D-0)

Een voorwaarde voor gebruik is dat er voldoende ruimte is.

Deze vrije ruimte moet ten minste 0,6 m groter waar dan de trainingsruimte* vanuit de richtingen waar men het apparaat wilt opstappen.

De vrije ruimte要去ekruimteoverlatenom bij mood van de band te stappen.Indien apparaten naast elkaar zijn opgesteld,kan het oppervlak van de vrije ruimte worden gedeel.

*De trainingsruimte is de maximale lenghte/ bredte/hoogte van de trainer, inclusief bewegende delen, gemeten volgens de maximale lenghte/breedte/hoogte tijdens gebruik.

BELANGRIJK

Omdat de onderdelen van uw trainer zich in de eerste gebruiksuren nog zullen (kunnen) verschuiven, raden wij u aan een snelle contrôleuit te voeren van de hardware die uijdens de montage hebt aangebracht.

Wij raden aan alle bouten en moeren na de eersteaar trainingsssessies (ongeveer 10 aur) opnieuw aan te draaien.

Dit om er zeker van te zich dat de bouten en moeren nog goed vastzitten en zo voor optimale prestaties van uw trainer zorgen.

LETOP

Wij raden aan de hardware regelmatig te controlleren, minstens om de 3 maanden.

Aanyullende milieu informatie

Afvoeren van verpakkingsmaterialiaal

Overheids-richtlijnen geben aan dat we de hoeveelheid afvalmaterialiaal afgevoerd maar stortplaatsen要去en verminderen. Daarom vrijen we u al het afvalmaterial op verantwoordelijk wijze af te voeren�n openbare recycling-centra.

Verwijdering aan het eind van de levensduur.

We hopen dat u jarenlang plezier hebt van uw fitnessapparaat. Er komtECHter een moment waarop het fitnessapparaat het eind van de bruikbare levensduur heeft bereikt. Onder de Europese AEEA-wetgeving bent u verantwoordelijk voor het op de juiste wijze afvoeren van uw fitnessapparaat maar een erkend openbaar inzamelpunt.

Garantie

Garantie voor eigenaars van Tunturi trainingsapparatuur

Garantievoorwaarden

De consumptiengooden welten wonneur het apparaat wordt gebruikt in een door Tunturi New Fitness BV voor dat specifieke apparaat toegestane omgeving en wordt onderhonden volgens de aanwijzingen. De goedgekeurde omgeving en onderhoudsinstructies voor het product staan vermeld in de "gebruikershandleiding" van het product. De "gebruikershandleiding" kan worden gedownload van荃 website. http://manuals.tunturi.com

Maximale belasting en afmetingen

(Fig. D-00)

• Maximum belasting gewicht : 300 kgs.
• Afmetingen na montage: 160.1 x 204.7x 211.3 cm.

Disclaimer

© 2023 Tunturi New Fitness BV
Alle rechten voorbehonden.

• Het product en de handleiding zijn aan veranderingen onderhevig.
• Specificaties können zonder verdere kennisgeving worden veranderd.
• Raadpleeg once website voor de meest recente versie van de gebruikershandleiding.
