SM90 Full Smith - Penkkipunnerruspenkki TUNTURI - Ilmainen käyttöohje ja opas

Merkki	Tunturi
Malli	SM90 Full Smith
Tuotetyyppi	Smith-järjestelmällä varustettu penkki
Käyttötarkoitus	Kotikäyttöön, henkilökohtaiseen harjoitteluun
Mitat (koottuna)	160,1 x 204,7 x 211,3 cm
Suurin kuormitus	300 kg
Virtalähde	Ei (mekaaninen laite)
Päätoiminnot	Kyykky, penkkipunnerrus, vetoharjoitukset, rintaprässi jne.
Asemien lukumäärä	1 asema
Painonvalinta	Painopino valintatapilla
Kaapelijärjestelmä	Teräskaapelit hihnapyörillä
Turvallisuus	Valintatappi, turva-asteet, vähimmäistilantarve 0,6 m
Kokoonpano	Vaaditaan, suositellaan kahdelle hengelle, jakoavaimet eivät sisälly
Huolto ja puhdistus	Pulttien ja mutterien tarkistus 10 tunnin jälkeen, sitten 3 kuukauden välein; hellävarainen puhdistus, ei hankaavia aineita
Varaosat ja korjattavuus	Ota yhteyttä jälleenmyyjään; lakisääteinen takuu voimassa
Ympäristötiedot	Kierrätettävä pakkaus; tuote toimitettava kierrätyskeskukseen käyttöiän päätyttyä

Usein kysytyt kysymykset - SM90 Full Smith TUNTURI

Kuinka koota SM90 Full Smith?

Kokoonpano vaatii vähintään kaksi henkilöä. Käytä kahta jakoavainta (eivät sisälly). Noudata kuvien järjestystä käsikirjassa (kuvat A–D). Jätä vähintään 60 cm tilaa laitteen ympärille.

Mikä on suurin painokapasiteetti?

Suurin kuormitus on 300 kg, mukaan lukien käyttäjä ja painot.

Kuinka säätää kaapelien kireys?

Säädä kireyttä siirtämällä alempaa hihnapyörää kelluvien hihnapyörien kaksoisohjaimessa. Jos kireys on liian heikko, nosta hihnapyörää yksi reikä; jos liian kova, laske sitä. Kireys on oikea, kun painot palautuvat pehmeästi ja tappi lukittuu helposti.

Kuinka käyttää painonvalintaa?

Työnnä valintatappi painopinoon halutun kuorman valitsemiseksi. Varmista, että valinta-akseli ei ole nostettu. Älä säädä kuormaa harjoituksen aikana.

Mitkä ovat tärkeimmät turvallisuusohjeet?

Pidä lapset ja eläimet etäällä. Käytä laitetta yksin kerrallaan. Käytä asianmukaisia vaatteita ja kenkiä. Lämmittele ennen käyttöä. Ota yhteys lääkäriin, jos ilmenee epänormaaleja oireita. Älä käytä veden lähellä tai ulkona.

Kuinka huoltaa laite?

Kiristä kaikki pultit ja mutterit 10 ensimmäisen käyttötunnin jälkeen. Tämän jälkeen tarkista ne 3 kuukauden välein. Puhdista pehmeällä, kuivalla liinalla. Älä käytä hankaavia aineita.

Mikä on SM90 Full Smithin takuu?

Lakisääteinen takuu on voimassa. Erityiset ehdot on kuvattu käyttöohjeessa, joka on ladattavissa osoitteesta manuals.tunturi.com. Säilytä ostokuitti.

Mistä löydän täydellisen käyttöohjeen?

Täydellinen käyttöohje (ilman kokoonpanoa) on ladattavissa osoitteesta manuals.tunturi.com. Kokoonpano-ohje on pakkauksessa.

Voinko käyttää tätä laitetta ulkona?

Ei, laite on tarkoitettu vain sisäkäyttöön. Älä käytä veden lähellä tai kosteissa olosuhteissa.

Kuinka hävittää pakkaus ja tuote käyttöiän päätyttyä?

Toimita pakkaukset julkisiin kierrätyskeskuksiin. Tuote on toimitettava WEEE-direktiivin mukaisesti hyväksyttyyn keräyspisteeseen.

KÄYTTÖOHJE SM90 Full Smith TUNTURI

SU Asennusohje 54-57

Käytöohje verkkosivillamme

Ympäristövaikutuksen piententämiseksi tämä ohje sisältaa vain vaiheitaiset asennusohjeet.

Saat ohjeet tämän tuotteen käyttoën lataamalla käyttoohjeen osoitteesta:

manuals.tunturi.com

Suomeksi

Tämä suomennettu käyttoohje on kännetty Englannin kielesta. Pidätämme oikeudet mahdollisiin käannösvirheisiin. Kännös tehty virallisen, englanninkielisen version pohjalta.

Sisälto

Tervetuloa. 54

Tärkeä turvallisuusilmoitus 54

Huomautukset ja varoitukset 55

Tärkeitä asennustietoja 55

Ennen kuin aloitat. 55

Kuvan A kuvaus 55

Kuvan B kuvaus. 55

Kuvan C kuvaus 55

Kuvan D kuvaus 55

Vaijerien asentaminen. 56

Kaapelin kiinnittäminen valitsinakseliin (Kuva D-11) 56

Oikea kaapelin kireys 56

Kaapelin kireyden saataminen. 56

Vapaa alue (Kuva D-0). 57

Lisatietoja ymparistosta 57

Takuu 57

Painokapasiteetti ja mitat.57

Vastuuvapauslaseke. 57

Tervetuloa

Tärkeitä turvallisuusohjeita

Tämä opas on olennainen osa kuntolaitettasi. Perehdy ohjeisiin huolellisesti ennen kuin alat käyttaa kuntolaitettasi. Noudata aina seuraavia varotoimia:

Tärkeä turvallisuusilmoitus

Tämä kuntoilulaite on suunniteltu erittäin turvalliseksi. Tiettyjä varotoimia on kuitenkin noudatettava kuntoilulaitetta käytettaessä.

Varmista, etta luet kaikki kayttöohjeet, ennen kuin asennat laitteesi tai kaytät sita. Huomaa erityisesti seuraavat turvallisuusvarotoimet:

• Pidä lapset ja lemmikit aina loitolla laitteesta.
  ÄLÄ jatā lapsia valvomatta samaan huoneeseen, jossa laite on.
• Laitetta saa käyttaa vain yksi henkilö kerrallaan.
• Jos sinua alkaa huimata taikka tunnet
  pahoinvointia,rintakipua tai muita
  epanormaaleja oireita,LOPETAHarjoittelu heti.
  OTAVALITTOMASTI YHTEYTTLAAKARIIN.
  Sijoita laite esteettomalle,tasaiselle pinnalle.
  ALKaytla iaitetta veden lahellataui kpona.
• Pidä kädet aina riittävän etäällä laitteen liikkuvista osista.
• Pukeudu aina sopiviin kuntoiluvaatteisiin harjoitellessasi. ALA pukeudu hameisiin tai muihin vaatteisiin, jotka voivat jäadä kiinni laitteeseen. Laitteen käyttoän tarvitaan myos juoksu-tai aerobickengät. Käytä laitetta vain näissä käyttoohjeissa kuvattuun tarkoitukseen ja kuvatulla ravalla. ALA käytä lisavarusteita, joita valmistaja ei ole suositellut.
• Älä aseta teräviä esineitä laitteen ympärille.

Vammaiset eivat saa kaytttaa laitetta.
- Lämmitte aina hyvin ennen kuntoilulaitteen käyttoä tekemällä venytellyharjoituksia.
- Älä koskaan käytä laitetta, jos se ei toimi oikein.
- Harjoittelun aikana suositellaan käytettävän varmistajaa.
- Tämä laite on suunnitelu ja tarkoitetu vain kotitalous- ja kuluttajakayttoen, ei kaupalliseen kaytttoen.

Huomautukset ja varoitukset

• Harjoituksen aikana kädet on pidettävä poissa painojen ohjaustangoista.
• Älä koskaan säädä painoja harjoituksen aikana.
• Älä anna vajerin osua laitteen teräviin osiin. Lasten tulisi käyttaa tata laitetta vain asiantuntevan aikuisen valittomassa valvonnassa. Lapsia ei saa missän vaiheessa jattaa vartioimatta laitteen lahellä.
• Varmista ennen harjoituksen suorittamista,
  että vartalo on oikeassa asennossa vammojen
  välttämiseksi

Varoitus:

Kysy läkarltäsi nuvoja ennen minkään kuntoiluohjelman aloittamista. Tämä on erityisen tärkeää yli 35-vuotailla tai henkilöillä, joilla on ennestään serveysongelmia.

Lue kaikki ohjeet ennen minkaan kuntolaitteen kayttoa.

Tunturi New fitness bv. ei ota mitään vastuuta henkilö- tai omaisuusvahingoista, jotka aiheutuvat tämän laitteen käytõstä tai tämän laitteen käytön kautta.

SailytäNama ohjeet!

Tärkeitä asennustietoja

Ennen kuin aloitat

Suosittelemme käytämaän kahta saadettaväa\ jakoavainta tuotteen kokoamiseen. Jos sinulla on\ oikean kokoisia metrijjestelmän avaimia, se sopi\ myös.

HUOMAUTUS

• Sopivia (säädettäviä) avaimia "EI" toimitetatuotteen mukana, eivätkä ne sisäly asennussarjaan.
• Loukkaantumisen välttämiseksi on erittäin suositeltavaa, etta tämän laitteen asennukseen osallistuu vähintään kaksi henkilöä.

Kuvan A kuvaus

Kuvassa on esitetty, miltä harjoituslaite nayttäa, kun asennus on saatu valmiiki.

Voit kayttä tata viitteena asennuksen aikana, mutta tee asennusvaiheet aina oikeassa järjestyksessä kuvien mukaisesti.

Kuvan B kuvaus

Kuvassa on esitetty, mitä componentteja ja osia sinun tulisi lóytäa poistaessasi tuotteen pakkauksesta.

HUOMAUTUS!!

• Pienet osat voivat olla piilossa / pakattuina Styrofoam-tuotesuojan koloihin.
• Jos osa puuttuu, ota yhteys jalleenmyyjaan.

Kuvan C kuvaus

Kuvassa on esitetty tuotteesi mukana tuleva vālinepaketti.

Välinepaketti sisältaa pultit, aluslaatat, ruuvit, mutterit jne. sekä tarvittavat työkalut harjoittelulaitteen asianmukaiseen asennukseen.

Kuvan D kuvaus

Kuvassa on esitetty oikea järestys, jota noudattamalla harjoittelulaitteen asennus onnistuu parhaiten.

VAROITUS

Kokoonpane laite esitetyssa järjestyksessa.
Vähintään kahden henkilön on kannettava ja siirrettäva laitetta.

HUOMAUTUS

• Sijoita laite kovalle, tasaiselle alustalle.
• Asettakaa laite suojajalustalle lattiapinnan vaurioiden estamiseksi.

Suomi

• Varaa vāhintāa 60 cm tilaa laitteen ympārille.
• Katso piirroksesta laitteen oikea asennus.

ILMOITUS

Kun olet suorittanut asennuksen loppuun, pane tamän tuotteen mukana toimitetut tyokalut talteen tulevia huoltotöitä varten.

Vaijerien asentaminen

Ennen valijerien asentamista on tärkeä:

• suoristaa valjerit kunnolla
• estä vajerien kiertyminen, kun ne viedään väkipyörien yli.

VAROITUS

• Jos kokoonpanossa on kiertynyt vajeri,ulkopintaa suojaava muovipinnoite voi irrotasisall' olevasta terasvajerista.
• Kiertynyt vajeri kokoonpanossa voi aiheuttaa vajerien sotkeentumista tai ongelmia painolevyjen palautumisessa.

Kaapelin kiinnittäminen valitsinakseliin

(Kuva D-11)

Ennen kuin kiinnitat kaapelin valitsinakseliin, kaikkia kaapelit tulee ensin vetaa aseman lapi. Myos lukitusmutteri on kännettävakaokonaan ylos.

• Asenna kaapelin kierrepää valitsinakseliin
  käantämllä sitä myotäpäävän mahdollisimman
  pitkalle.
• Varmista kiinnitys käantämällä lukkomutteria tiukasti myotapäivän.

VAROITUS

• Kaikista kaapeleista, joissa on kierteiset saadettavat paat, on kierrettava vahintaan 15 mm (1/2") kierteistaa vastaosaansa.

On erittäin tärkeä, että vastamutteri
kiristetaan vastaosaan sen varmistamiseksi,
että kaepelin kierteinen säädettävää pää ei
pääse palaamaan vastaosastaan.

Oikea kaapelin kireys

Oikea kaapelin kireys on kohdassa, jossa painopino palautuu tasaisesti ja pitäa kaepelin lóysänä, kun painopino on lepoasennossa. Kun aloitat harjoituksen käytämälla painopinoa kuormana, jännitystä ei pitäisi olla lahes lainkaan.

HUOMAUTUS

• Kaapelin kireyttä on löysättvä, kun painonvalitsintappi ei pysty kiinnittämän vaadittua painokuormaa tasaisesti, koska valitsinakseli on hieman koholla valitsintapin ollessa irti.

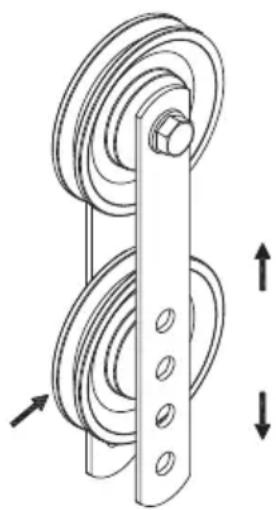

Kaapelin kireyden säätäminen

Saa

kaapelijarjestelmän
kireytta siirtamalla
alemman
vakipyorän sijaintia
kahdessa liikkuvant
tuplavakipyorän
kannattimessa.

Jos kireys on lian
loysa, siirra alempaa
vakipyoraa yhden reiann
verran yloispain.

Jos kireys on lian
kirea, siirra alempaa
vakipyoraa yhden reiann
verran alaspain.

Vajerin kireys on sopiva kun:

• kaikki painolevyt ovat oikein pinottuina paallekkain
• painonvalitsin saa helposti lukittua ja
  vapautettua kaikki valittavissa olevat painot
• Kaapelinpysayttimet eivat roiku liian loysall alkuasennossaan.

HUOMAUTUS!!

• Normaalin kulumisen vuoksi vaijeri saattaa ajan myotä hieman venya. Myös painolevyjen puskurit voivat puristua hieman kokoon. Siksi vaijeria voi olla syyta säatäa ajoittain. Tämä riippuu paljon käytösta ja vaijerin kokonaispituudesta.

Vapaa alue (Kuva D-0)

Riittäva tila on käytön edellytys.

Vapaan alueen on oltava vahintaan 0,6 metriä suurempi kuin *harjoittelualue niiden suuntien osalta, joista laitteeseen noustaan.

Vapaaseen alueeseen on sisallyttava myos alue hatapoistumista varten. Jos laitteet on sijoitettu vierekkain, vapaan alueen arvo voidaan jakaa.

*Harjoittelalue on harjoituslaitteen suurin pituus/ leveys/korkeus, mukaan lukien liikkuvat osat, mitattuna sen suurimpaan pituuteen/leveyteen/ korkeuteen kayton aikana.

TÄRKEA

Koska harjoituslaite asettuu/voi asettua
ensimmäisten käytötuntien aikana,
suosittelemme, etta teet pikatakastuksen
asennuksen aikana asenettuille laitteille.
Suosittelemme, etta kaikki pultit ja mutterit
kiristeten uudelleen muutaman ensimmäisen
harjoituskerran jälkeen (noin 10 tuntia).
Varmista, etta pultit ja mutterit on edelleen
kiristetty kunnolla, jotta harjoituslaite toimisi
parhaalla mahdollisella ravall.

ILMOITUS

Suosittelemme laitteiden tarkistamista saannollisesti, vahintaan 3 kuukauden valein.

Lisätietoja ympäristösta

Pakkauksen havittäminen

Lainsäddantö ohjeistaa meita vahentämän kaatopaikoille toimitetun jatteen märä. Sen vuoksi pyydämme sinua toimittamaan kaikki pakkausjätteet sitā varten tarkoitettuun kierrat

Laitteen havittäminen käyttoiän paattyessä

Me Tunturilla toivonne, etta iloitset kuntolaitteestasi vuosia. Jokainen kuntolaite tulee kuitenkin aikanaan oman kayttoikansa loppuun. Kotitalouksien sahkö- ja elektroniikkaliteromua kasittelevien eurooppalaisten märäysten (WEEE) mukaan sinun kuuluu toimittaa kuntolaitteesi sitä varten tarkoitettuun keräyspaikkaan.

Takuu

Tunturi-kuntolaitteen omistajan takuu

Takuuehdot

Kuluttaja on oikeutetti soveltuviin, kansallissasa kuluttajatuotteiden kauppaa koskevassa Iainsaadannossa mainittuihin lakisaateisiin oikeuksiin. Tamatakuu ei rajoita naita oikeuksia. Ostajan takuu on voimassa vain, jos tuotetta kaytetaan ymparistossa, Jonka Tunturi New Fitness BV on kyseiselle laitteelle hyväksynyt. Kunkin tuotteen sallitut kayttöymparistot ja huolto-ohjeet on esitetty tuotteen kayttöohjeessa. Kayttöohje on ladattavissa verkkosivustoltamme. http://manuals.tunturi.com

Painokapasiteetti ja mitat

(Fig. D-00)

• Kuorman enimmäispaino : 300 kgs.
• Mitat koottuna: 160.1 × 204.7 × 211.3 cm.

Vastuuvapauslauseke

© 2023 Tunturi New Fitness BV Kaikkio oikeudet pidatetaan.

• Tuote ja käyttoopa saattavat muuttua.
• Teknisija tietoja saatetaan muuttaa ilman eri ilmoitusta.
• Katso kayttoohjeiden uusin versus verkkosivustoltamme.
