BEDIENUNGSANLEITUNG SM90 Full Smith TUNTURI

DE Montageanleitung 25-29

Benutzerhandbuch auf unserer Website

Um die Auswirkungen auf die Umwelt zu reduzieren,finden Sie in dieser Anleitung nur die Montageschritte. Um zu erfahren, wie Sie diesen Produkt verwenden und warten,laden Sieitte das Benutzerhandbuch von folgender Seite herunter:

manuals.tunturi.com

Deutsch

These deutsche Bedienungsanleitung ist eine Übersetzung des englishen Textes. Es können keine Rechte auf diese Übersetzung abgeleitet werden.

Index

Willkommen 25

Wichtiger Sicherheitshinweis.25

Zusätzliche Sicherheitshinweise 26

Wichtige Montageinformationen....26

Das sollenn Sie vor Beginn wissen. 26

Beschreibung Abbildung A. 26

Beschreibung Abbildung B. 27

Beschreibung Abbildung C. 27

Beschreibung Abbildung D. 27

Kabelmontage 27

Befestigung des Kabels an der Schaltwelle (Abb. D-11) 27

Richtige Seilspannung 27

Einstellung der Seilspannung. 28

FreierBereich (AbbD-0). 28

Zusätzliche Umwelt Informationen 28

Garantie 29

Tragkraft und Abmessung 29

Haftungsausschluss. 29

Willkommen

Wichtige Sicherheitshinweise

These Anleitung ist ein unerlässlicher Teil Ihres Trainingsgeräts: Lesen Sie alle Anweisungen in thism Handbuch durch, bevor Sie these Gerät verwenden. Die folgenden Vorsichtsmaßnahmen müssen immer befolgt werden.

Wichtiger Sicherheitshinweis

Das Trainingsgerät ist für optimale Sicherheit konstruiert. Jedoch gelten bestimmte Vorsichtsmaßnahmen, wenn Sie ein Trainingsgerät betreiben. Lesen Sie das gesamte Handbuch durch, bevor Sie das Gerät montieren oder betreiben. Beachten Sie insbesondere die folgende Sicherheitsmaßnahmen:

• Halten Sie Kinder und Haustiere immer vom Gerät fern. Lassen Sie Kinder NICHT unbeaufsichtigt mit dem Gerät in einem Raum.
• Das Gerätarf nur jeweils von einer Person gleichzeitig verwendet werden.
• Wenn sich Schwindel, Übelkeit, Brustschmerzen oder andere abnorme Symptome beim Benutzer einstellen, sollte das Trainingsofar beendet werden. SUCHEN SIE SOFORT EINEN ARZT AUF.
• Stellen Sie das Gerät auf eine saubere, ebene Fläche. Verwenden Sie das Gerät NICHT in der Nähe von Wasser oder im Freien.
• Halten Sie die Fälle von beweglichen Teilen fern.

Tragen Sie während des Trainings immer geeignete Sportkleidung. Tragen Sie keine langen Röcke oder andere Kleidung, die sich im Gerät verfangen kann. Tragen Sie bei Verwendung des Geräts Lauf- oder Aerobic

Deutsch

Schuhe.

• Verwenden Sie das Gerät nur für den beabsichtigten Gebrauch wie in dieser Handbuch beschreiben. Verwenden Sie keine Anbauteile, die NICHT vom Hersteller empfohlen sind.
• Stellen Sie keine spitzen Gegenstände rund um das Gerät auf.
• Behinderte Personen dürfen das Gerät nicht ohne Beaufsichtigung durch eine qualifizierte Person oder einen Arzt benutzen.
• Machen Sie vor Verwendung des Geräts immer Dehn-nübungen, um sich aufzuwärmen.
• 1. Verwenden Sie das Gerät nicht, wenn es nicht richtig Funktioniert.
• Für das Training wird ein Helfer empfohlen.
• Stecken Sie den Gewichtsauswahlstift nicht hinein, während sich der Gewichtsstapel oder die obere Platte in einer erhöhten Position befinden.
• Achten Sie daraufuf, dass der Auswahlstift vollständig hineingesteckt ist.
• Verwenden Sie keine Hanteln oder andere Mittel, um den Gewichtswiderstand zu erhöhen. Verwenden Sie nur vom Hersteller gelieferte Gewichtsplatten.
• Das Gerät ist für den privaten Gebrauch und nicht für den gewerblichen Gebrauch gedacht.

Zusätzliche Sicherheitshinweise

• Während des Trainings mussen die Hände von den Führungsstangen der Gewichte fern gehalten werden.
• Verstellen Sie die Gewichte während des Trainings nicht.
• Das Seilarf nicht an scharfkantigen Teilen entlang gefuhrt werden.
• Kinder dürfen these Gerät nur unter Aufsicht eines fachkundigen Erwachsenen verwenden. Kinder dürfen nie unbeaufsichtigt in der Nähdes Geräts gelassen werden.
• Vergewisern Sie sich vor der Durchführung von Übungen, dass sich Ihr Körper in der richtigen Position befindet, um Verletzungen zu vermeiden.

Warning:

Ziehen sie vor Durchführung eines Übungssprogramms ihren Arzt zu rate. dies gilt insbesondere für Personen über 35 Jahre oder für Personen mit bestehenden gesundheitlichen Problemen.
lesen sie vor Verwendung von Fitnessgeräten die gesamte Anleitung durch.
Tunturi New Fitness bv überimmt keine Verantwortung fur Verletzungen oder Sachschäden, die durch theses Produkt oder durch Verwendung theses Produkts entstehen.

Bewahren sie diese Anleitung auf!

Wichtige Montageinformationen

Das sollen den Sie vor Beginn wissen

Wir empfehlen die Verwendung von zwei verstellbaren Schraubenschlüssen für die Montage Ihres Produkts. Wenn Sie metrische Schraubenschlüssel in der richtigen Geschäfte haben, ist das auch in Ordnung.

HINWEIS

• Geeignete (verstellbare) Schraubenschlüssel werden "Nicht" mit dem Produkt gefert und sind auch nicht im Montagesatz enthalten.
• Dieses Gerät sollte unbedingt von mindestens zwei Personen montiert werden, um Verletzungen zu vermeiden.

Beschreibung Abbildung A

Die Abbildung zeigt, wie das Gerät nach der Montage aussehen wird.

Sie können diese bei der Montage als Referenz verwenden, befolgen Sie die Montageschritte aber immer in der richtigen Reihenfolge, wie in den Abbildungen gezeigt.

Beschreibung Abbildung B

Die Abbildung zeigt, welche Komponenten und Teile in der Lieferung enthalten sein sollen.

HINWEIS

• Kleinteile können in Hohlräumen im Styropor-Produktschutz versteckt/verpackt werden
• Fehlt ein Teil, wenden Sie sich an ihren Handler.

Beschreibung Abbildung C

Die Abbildung zeigt den Zubehörssatz, der mit Ihrhem Produkt gefelfert wird.

Er enthalt Schrauben, Unterlegscheiben, Muttern usw. sowie die erforderlichen Werkzeuge zur ordnungsgemäßen Montage Ihr's Trainers.

Beschreibung Abbildung D

Die Abbildungen zeigen Ihnen in der richtigen Reihenfolge, wie Sie ihren Trainer am besten montieren.

WARNING

Bauen Sie das Gerät in der angegebenen Reihenfolge zusammen.
- Tragen und bewegen Sie das Gerät mit mindestens zwei Personen.

VORSICHT

• Stellen Sie das Gerät auf festen, ebenen Boden.
• Stellen Sie das Gerät auf eine schützende Unterlage, um Schäden am Bodenbelag zu vermeiden.
• Sorgen Sie rund um das Gerät für einen Freiraum von mindestens 60 cm.
• Der richtige Zusammenbau des Geräts besteht aus den Abbildungen hervor.

Kabelmontage

Vorder Montage der Kabelist wichtig:

• Die Kabel vollständig abzurollen.
• Um ein Verdrehen des Kabels beim Überfahren der Umlenkrollen zu vermeiden.

WARNING

• Ein verdrechtes Kabel in der Anlage kann dazu führen, dass sich der äußere Kunststoffschutzmantel vom inneren Stahlkabel besteht.
• Ein verdrechtes Kabel in der Anlage kann dazu führen, dass sich die Kabel verknoten oder es zu Fehlfunktionen der Gewichtsplatten kommt.

Befestigung des Kabels an der

Schaltwelle (Abb. D-11)

Bevor Sie das Kabel an der Schaltwelle befestigen, sollen den Sie zunachst alle Kabel in der Station verlegen. Die Sicherungsmutter muss ebenfalls ganz hochgedreht werden.

• Stecken Sie das Kabelende mit dem Gewinde in die Schaltwelle, indem Sie es so welt wie möglich im Uhrzeigersinn drehen.
• Sicherern Sie die Befestigung, indem Sie die Sicherungsmutter fest im Uhrzeigersinn drehen.

WARNING

• Bei allen Kabeln mit einstellbaren Gewindeenden müssen mindestens 15 mm (1/2") der Gewinde in das Gegenstück eingeschraubt werden. Es ist sehr wichtig, dass die Kontermutter fest auf das Gegenstück aufgeschraubt wird, um sicherzustellen, dass sich das verstelltbare Gewindeende des Kabels nicht aus dem Gegenstück lost.

Richtige Seilspannung

Die richtige Seilspannung ist dann gegeben, wenn der Gewichtsstapel reibungslos zusückkehrt und die Seilspannung in der Ruheposition locker bleibt.

Zu Beginn eines Trainings mit dem Gewichtsstapel als Last sollenke kaum ein spannungsfreies Moment auftreten.

HINWEIS

• Wenn der Gewichtsstift die erforderliche Gewichtslast nicht reibungslos fixieren kann, weil die Schaltwelle bei Herausgezogenem Stift leicht angehoben wird, sollte die Seilspannung gelockert werden.

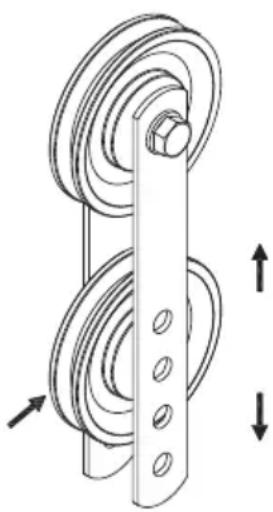

Einstellung der Seilspannung

Stellen Sie die
Spannung des
Seilsystems ein, indem
Sie die Position des unteren Seilzugs an den beiden doppelten schwebenden
Seilzughalterungen bewegen.

Wenn die Spannung zu lose ist, bewegen Sied den unteren Seilzug um ein Loch nach oben

Wenn die Spannung zu straff ist, bewegen Sieden unteren Seilzug um ein Loch nach unten.

Die richtige Kabelspannung ist erreicht, wenn:

• Alle Gewichtsplatten korrekt übereinander gestapelt sind.
  Die Gewichtsauswahl kann alle wählbaren Gewichte leicht arretieren und entsperren.
  Die Kabelstopper dürfen nicht zu locker in der Ausgangsposition hangen.

HINWEIS

• Durch die normale Abnutzung des Kabels kann es sich mit der Zeit etwas dehnen. Auch die Gewichtsplattenpuffer konnen ein weniger zusammengedrückt werden. Daher kann nache einer gewissen Nutzungsdauer ein erneutes Einstellen des Kabels erforderlich sein. Dies hangt stark von der Verwendung und der Gesamtkabellänge ab.

FreierBereich (AbbD-0)

Voraussetzung für die Nutzung ist ein ausreichender Platz.

Die frei Flache sollte in den Richtungen, aus den den das Gerät betreten wird, mindestens 0,6 m große sein als die *Trainingsfläche. Die frei Flache muss auch den Bereich für den Notabstieg umfassen. Wenn Gerätebebeneinander aufgestellt sind, kann die frei Fläche halbiert werden.

*Die Trainingsfläche ist die maximale Länge/ Breite/Höhe des Trainers, einschließlich der beweglichen Teile, gemessen an seiner maximalen Länge/Breite/Höhe während der Benutzung.

WICHTIG

Da sich Ihr Gerät in den ersten Betriebsstunden noch verschieben wird/kann, empfehlen wir Ihnen, die von Ihnen montierten Beschläge kurz zu überprüfen.

Wir empfehlen, alle Schrauben und Muttern nach den erstenpeer Trainingsinheiten (ca. 10 Stunden) noch einmal nachzuziehen.

So stellen Sie sicher, dass die Schrauben und Muttern immer noch gut angezogen sind, um die Beste Leistung Ihr's Trainers zu gewährleisten.

HINWEIS

• Wir empfehlen, die Gerätekomponenten regelmäßig zu überprüfen, mindestensomal alle 3 Monate.

Zusätzliche Umwelt Informationen

Verpackungsentsorgung

Staatliche Vorschriften sagen, dass wir die in Deponien entsorgen Abfallmengen verringn sollen. Daher bitten wir Sie, den gesamten Verpackungsabfall an öffentlichen Recyclingstellen abzugeben

Entsorgung am Ende der Lebensdauer

Wir bei Tunturi hoffen, dass Sie ihren Fitnessstrainer wie Jahre mit Freude nutzen werden. Jedoch wird irgendwann die Zeitkommen, wenn die Ende der Nutzungsdauer des Fitnessstrainers erreicht ist. Gemäß den europäischen WEEE-Gesetzen sind Sie für eine geeignete Entsorgung des Fitnessstrainers bei einer anerkannten öffentlichen Entsorgungsstelle verantwortlich.

Garantie

Eigentümer-garantie für Tunturi fitnessgeräte.

Garantiebedingungen

Der Käufer hat Anspruch auf die anwendbaren Bestimmungen, die in der jeweiligen nationalen Gesetzgebung für den Handel mit Konsumgütern festgelegt sind. Diese Garantie schrankt diese Rechte nicht ein. Die Garantie des Käufers gilt nur, wenn der Antikel in einer Umgebung verwendet und nach Anweisung gewartet wird, die von Tunturi New Fitness BV für diesen Gerät genehmigt wurde. Die Produktspezifisch zugelassene Umgebung und Wartungshinweise sind im "Benutzerhandbuch" des Produkts angegeben. Das "Benutzerhandbuch" kann von unserer Website heruntergeladen werden. http://manuals.tunturi.com

Tragkraft und Abmessung

(Fig. D-00)

• Maximales Ladegewicht: 300 kgs.
• Abmessungen im montierten Zustand: 160.1 x 204.7x 211.3 cm.

Haftungsausschluss

© 2023 Tunturi New Fitness BV
Alle Rechte vorbehalten.

• Produkt und Handbuch können geändert werden.
• Die technischen Daten können ohne Vorankündigung geändert werden.
• Auf unserer Website finden Sie die neueste Version des Benutzerhandbuchs.
