Merk	Royal Catering
Model	RCGC-80/700C4B
Producttype	Gaskooktoestel met kast
Afmetingen (L x D x H)	800 x 730 x 930 mm
Gewicht	74 kg
Gassoort	Butaangas (G30), propaangas (G31) of methaangas (G20)
Totale warmtevermogen	14,4 kW
Hoofdbranders	2 x 4,2 kW + 2 x 3 kW
Ontsteking	Piloot met knop (20 seconden indrukken)
Materiaal	Roestvrij staal
Onderhoud	Reinigen met een met benzine doordrenkte doek; gas afsluiten bij langdurig niet-gebruik; bewaren op een goed geventileerde plaats.
Veiligheid	Gaskleppen gesloten voor installatie; geen hogedrukklep gebruiken.
Transport en opslag	Trillingen vermijden; binnen opslaan, beschermd tegen corrosieve lucht; niet ondersteboven opslaan.
Repareerbaarheid	Thermokoppel, sproeier, regelklep: onderdelen vervangbaar door een professional.

Veelgestelde vragen - RCGC-80/700C4B Royal Catering

Hoe steek ik het fornuis RCGC-80/700C4B aan?

Draai de knop tegen de klok in van de gesloten stand naar de ★-stand, en draai dan verder naar beneden. Druk in en houd ongeveer 20 seconden ingedrukt om de pilootvlam te ontsteken. Eenmaal ontstoken, draai de knop naar 00 om de hoofdbrander aan te steken.

Welke gassoorten kan ik met dit fornuis gebruiken?

Het apparaat accepteert butaan (G30), propaan (G31) en methaan (G20). De drukken variëren per gas: butaan/propaan 28-30 mbar, 30 mbar of 50 mbar; methaan 20 mbar.

Wat te doen als de pilootvlam niet ontsteekt?

Controleer eerst of de ontsteekmondstuk correct is aangesloten en niet verstopt is. Zorg ervoor dat de gasdruk voldoende is. Als het probleem aanhoudt, kunnen het thermokoppel of de regelklep defect zijn.

Hoe reinig ik het roestvrijstalen oppervlak?

Gebruik een met benzine doordrenkte doek om het oppervlak te reinigen. Bedek na het reinigen de oven met stofvrij papier ter bescherming.

Kan ik een hogedrukklep gebruiken met dit apparaat?

Nee, het gebruik van een hogedrukklep is verboden. Zorg ervoor dat u een klep gebruikt die geschikt is voor het gassoort en de aanbevolen druk.

Wat is het totale vermogen van de branders?

Het totale opgenomen warmtevermogen is 14,4 kW, verdeeld over 4 branders: 2 x 4,2 kW en 2 x 3 kW.

Hoe doof ik de pilootvlam?

Draai de knop van de ★-stand naar de ●-stand. Vergeet niet de gastoevoerkraan te sluiten wanneer het apparaat niet wordt gebruikt.

Waar kan ik reserveonderdelen verkrijgen?

Onderdelen zoals het thermokoppel, sproeiers en regelkleppen zijn verkrijgbaar bij erkende dealers of door contact op te nemen met de klantenservice van Royal Catering.

Hoe bewaar ik het apparaat gedurende een lange periode?

Sluit de gastoevoer af, reinig het oppervlak met een met benzine doordrenkte doek, en plaats het apparaat op een goed geventileerde plaats, beschermd tegen vocht en stoten.

Wat zijn de afmetingen van het fornuis?

De afmetingen zijn 800 x 730 x 930 mm (breedte x diepte x hoogte).

GEBRUIKSAANWIJZING RCGC-80/700C4B Royal Catering

Deze gebruikershandleiding is vertaald met behulp van machinevertaling. Wij hebben er alles aan gedaan om ervoor te zorgen dat de vertaling nauwkeurig is, maar houd er rekening mee dat automatische vertalingen niet perfect zijn en niet bedoeld zijn om menselijke verticalers te vervangen. De officiële versie van de gebruikershandleiding is in het Engels. Eventuele verschillen tussen de vertaalde versie en de originele Engelse versie zijn niet juridisch bindend. Als u vragen hebt over de juistheid van de vertaling, raadpleeg dan de Engelse versie; dit is de officiële referentie. Versies in andere talen zijn op aanvraag verkrijgbaar via [e-mail].

Technische gegevens

Beschrijving parameter Waarde parameter
Productnaam	Gasfornuis met kast
Model	RCGC-80/700C4B
Type apparaat	Een1
Apparaatcategorie	|3+(28-30)/37	|3B/P(30)	|3B/P (50)	|2 uur (20)
Gas- en toevoerdruk [mbar]	G30 Butaan 28~30G31 propaan 37	G30 butaan en G31 propaan 30	G30 butaan en G31 propaan 50	G20 methaan 20
Landcode	BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, LT, PT, SI TR	BG, CY, CZ, DK, EE, FI, GR, HR, HU, IT, LT, NL, NO, RO, SE, SI, PL	AT, DE, CH	AT, CH, CZ, DK, EE, ES, FI, GB, GR, HR, IE, IT, LT, LV, NO, PT, RO, SE, SI, SK, TR
Brander [kW]	2x4,2 + 2x3
Branderinjectormaat [mm]	2x ∅1,002x ∅0,82	2x ∅1,002x ∅0,82	2x ∅0,862x ∅0,75	2x ∅1,482x ∅1,27
Pilootsproeiermaat [mm]	4x ∅0,30	4x ∅0,30	4x ∅0,25	4x ∅0,35
Totaal warmte-invoervermogen [kW]	14,4
Gasverbruik [kg/u] / [m3/u]	G30: 1,14; G31: 1,12 / G20: 1,52
Afmetingen (breedte x lengte x hoogte) [mm]	800x730x930
Gewicht [kg]	74

Doel

Het product combineert efficiënt koken op gas met praktische opbergruimte in één compact apparaat.

Gebruik

Gasinstallatie

• Zorg ervoor dat alle kleppen gesloten zijn voordat u met de installatie begint.
- Als u LPG als gasvoorziening gebruikt, moet de aansluiting op de machine veilig en betrouwbaar zijn.
- Gebruik geen hogedrukventiel bij dit apparaat.

Anvendelse

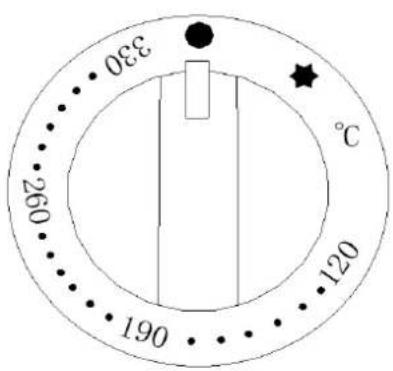

1. Draai de knop tegen de klok in van de "sluiten"-positie naar de "★"-positie en draai vervolgens door tot onderaan. Houd de knop ongeveer 20 seconden ingedrukt om hem te ontsteken. Als het apparaat lange tijd niet is gebruikt of voor de eerste keer wordt gebruikt, kan het 2-3 minuten duren voordat het apparaat ontbrandt. Dit is normaal.

2. Nadat de waakvlam ontbrandt, draait u de knop naar de stand "00" om de hoofdbrander te ontsteken. (Draai de knop naar de stand "0" voor de kleinste vlam.)

3. Om de waakvlam uit te schakelen, draait u de knop van de positie "★" naar de positie "●".

4. Sluit de gaskraan wanneer het apparaat niet in gebruik is.

1- Minimale vlamlocatie

2- Maximale vlamlocatie

3- Ontsteking

4- Grote brand

5- Dichtbij

6- Klein vuur

Onderhoud

- Schakel de oven uit voordat u hem schoonmaakt, om ongelukken te voorkomen.

- Bedek de oven na het dagelijks schoonmaken met stofvrij papier om hem te beschermen.

- Als u de machine gedurende een langere periode niet gebruikt, volgt u deze stappen:

a. Sluit de gastoevoer af.
B. Gebruik een doek met benzine om het roestvrijstalen oppervlak schoon te maken.
C. Plaats het apparaat in een goed geventileerde ruimte.

Problemen oplossen

Storing	Redenenanalyse
Waakvlam wil niet ontsteken	Onjuiste installatie of aansluiting van het ontstekingsmondstuk.Beschadigde bougies of bedrading van het ontstekingsmondstuk.Onvoldoende gasdruk in de leiding.Verstopte sproeier.Onjuiste aansluiting van het thermokoppel of een losgekoppelde leiding in de temperatuurregelaar.Beschadigd thermokoppel.Storing in de gastemperatuurregelklep.
De waakvlam brandt, maar de hoofdbrander wil niet ontsteken	Onvoldoende gasdruk in de leiding.Verstopte sproeier.Storing in de gasschakelaar.Storing in de temperatuurregelaar.Slecht contact tussen het thermokoppel en de klep.Beschadigd thermokoppel.

Transport & Opslag

Ga tijdens het transport voorzichtig om met dit product en vermijd sterke trillingen. In principe mag het verpakte product niet gedurende langere tijd buiten worden opgeslagen. Het moet in een goed geventileerd magazijn worden bewaard, vrij van corrosieve lucht. Bewaar het product niet ondersteboven. Als opslag buitenshuis noodzakelijk is, neem dan passende maatregelen om de goederen tegen regen te beschermen.
