RCGC-80/700C4B - Cucina Royal Catering - Manuale utente e istruzioni gratuiti

Marca	Royal Catering
Modello	RCGC-80/700C4B
Tipo di prodotto	Cucina a gas con mobile
Dimensioni (L x P x A)	800 x 730 x 930 mm
Peso	74 kg
Alimentazione	Gas butano (G30), propano (G31) o metano (G20)
Potenza termica totale	14,4 kW
Bruciatori principali	2 x 4,2 kW + 2 x 3 kW
Accensione	Pilota con pulsante (premere per 20 secondi)
Materiale	Acciaio inossidabile
Manutenzione	Pulire con un panno imbevuto di benzina; chiudere il gas in caso di inutilizzo prolungato; conservare in un luogo aerato
Sicurezza	Valvole del gas chiuse prima dell'installazione; non utilizzare valvole ad alta pressione
Trasporto e conservazione	Evitare vibrazioni; conservare all'interno, al riparo da aria corrosiva; non conservare capovolto
Riparabilità	Termocoppia, ugello, valvola di regolazione: pezzi sostituibili da un professionista

Domande frequenti - RCGC-80/700C4B Royal Catering

Come accendere la cucina RCGC-80/700C4B?

Girare la manopola in senso antiorario dalla posizione chiuso alla posizione ★, poi continuare fino in fondo. Premere e tenere premuto per circa 20 secondi per accendere la fiamma pilota. Una volta accesa, girare la manopola su 00 per accendere il bruciatore principale.

Quali tipi di gas posso utilizzare con questa cucina?

L'apparecchio accetta butano (G30), propano (G31) e metano (G20). Le pressioni variano a seconda del gas: butano/propano 28-30 mbar, 30 mbar o 50 mbar; metano 20 mbar.

Cosa fare se la fiamma pilota non si accende?

Verificare innanzitutto che l'ugello di accensione sia correttamente collegato e non ostruito. Assicurarsi che la pressione del gas sia sufficiente. Se il problema persiste, la termocoppia o la valvola di regolazione potrebbero essere difettose.

Come pulire la superficie in acciaio inossidabile?

Utilizzare un panno imbevuto di benzina per pulire la superficie. Dopo la pulizia, coprire il forno con carta antipolvere per proteggerlo.

Posso utilizzare una valvola ad alta pressione con questo apparecchio?

No, l'uso di una valvola ad alta pressione è vietato. Assicurarsi di utilizzare una valvola adatta al tipo di gas e alla pressione raccomandata.

Qual è la potenza totale dei bruciatori?

La potenza termica totale assorbita è di 14,4 kW, suddivisa su 4 bruciatori: 2 x 4,2 kW e 2 x 3 kW.

Come spegnere la fiamma pilota?

Girare la manopola dalla posizione ★ alla posizione ●. Ricordarsi di chiudere il rubinetto di alimentazione del gas quando l'apparecchio non è in uso.

Dove posso ottenere pezzi di ricambio?

Pezzi come termocoppia, ugelli e valvole di regolazione sono disponibili presso rivenditori autorizzati o contattando il servizio post-vendita di Royal Catering.

Come conservare l'apparecchio per un lungo periodo?

Chiudere l'alimentazione del gas, pulire la superficie con un panno imbevuto di benzina, quindi riporre l'apparecchio in un luogo ben aerato, al riparo da umidità e urti.

Quali sono le dimensioni della cucina?

Le dimensioni sono 800 x 730 x 930 mm (larghezza x profondità x altezza).

MANUALE UTENTE RCGC-80/700C4B Royal Catering

Istruzioni per l'uso

Questo manuale utente è stato tradotto utilizzando la traduzione automatica. Abbiamo fatto ogni sforzo per garantire l'accuratezza della traduzione, ma tieni presente che le traduzioni automatiche non sono perfette e non intendono sostituire i traduttori umani. La versione ufficiale del Manuale d'uso è in inglese. Eventuali differenze tra la versione tradotta e quella originale in inglese non sono giuridicamente vincolanti. In caso di dubbi sull'accuratezza della traduzione, fare riferimento alla versione inglese, che è il riferimento ufficiale. Versioni in altre lingue sono disponibili su richiesta scrivendo a [e-mail].

Dati tecnici

Descrizione del parametro Valore del parametro
Nome del prodotto	Cucina a gas con mobiletto
Modello	Modello RCGC-80/700C4B
Tipo di elettrodomestico	Un_1
Categoria dell'elettrodomestico	|3+(28-30)/37	|3B/P(30)	|3B/P (50)	|2 ore (20)
Pressione del gas edell'alimentazione [mbar]	G30 Butano 28~30G31 propano 37	Butano G30 epropano G31 30	Butano G30 epropano G31 50	G20 metano 20
Codice Paese	BE, CH, CY, CZ,ES, FR, GB, GR,IE, IT, LT, PT, SITR	BG, CY, CZ, DK,EE, FI, GR, HR,HU, IT, LT, NL,NO, RO, SE, SI,PL	AT, DE, CH	AT, CH, CZ, DK,EE, ES, FI, GB, GR,HR, IE, IT, LT, LV,NO, PT, RO, SE, SI,SK, TR
Bruciatore [kW]	2 x 4,2 + 2 x 3
Dimensioni iniettore bruciatore[mm]	2 x ∅1,002 x ∅0,82	2 x ∅1,002 x ∅0,82	2 x ∅0,862 x ∅0,75	2 x ∅1,482 x ∅1,27
Dimensioni ugello pilota [mm]	4 x ∅0,30	4 x ∅0,30	4 x ∅0,25	4 x ∅0,35
Potenza termica totale assorbita[kW]	14,4
Consumo di gas [kg/h] / [m ^3 /h]	Italiano: G30: 1,14; G31: 1,12 / G20: 1,52
Dimensioni (larghezza xlunghezza x altezza) [mm]	Dimensioni: 800x730x930
Peso [kg]	74

Scopo

Il prodotto è utilizzato per offrire una combinazione di efficiente cottura a gas e pratico stoccaggio in un'unica unità compatta.

Utilizzo

Installazione del gas

• Prima di iniziare il processo di installazione, assicurarsi che tutte le valvole siano chiuse.
  • Se si utilizza il GPL come fonte di gas, il collegamento alla macchina deve essere sicuro e affidabile.
  • Non utilizzare una valvola ad alta pressione con questa macchina.

Operazione

1. Ruotare il pulsante in senso antiorario dalla posizione "chiuso" alla posizione "★", quindi continuare a ruotare verso il basso. Per accendere, tenere premuto per circa 20 secondi. Se la macchina non è stata utilizzata per un lungo periodo di tempo o è la prima volta che viene utilizzata, potrebbero essere necessari 2-3 minuti per accendersi, il che è normale.
2. Dopo l'accensione della fiamma pilota, ruotare il pulsante in posizione "00" per accendere il bruciatore principale. (Ruotare il pulsante in posizione "0" per ottenere la fiamma più piccola.)
3. Per spegnere la fiamma pilota, ruotare il pulsante dalla posizione "★" alla posizione "●".
4. Chiudere la valvola di alimentazione del gas quando la macchina non è in uso.

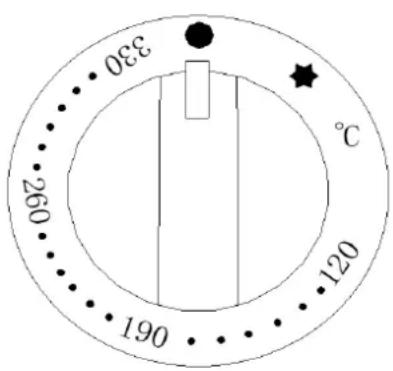

1- Posizione minima della fiamma

2- Posizione massima della fiamma

3- Accensione

4- Grande incendio

5- Vicino

6- Piccolo incendio

MANUTENZIONE

• Per evitare incidenti, spegnere il forno prima di pulirlo.
- Dopo la pulizia giornaliera, coprire il forno con carta antipolvere per proteggerlo.
- Se la macchina non verrà utilizzata per un periodo prolungato, procedere come segue:

a. Interrompere l'erogazione del gas.
B. Per pulire la superficie in acciaio inossidabile utilizzare un panno imbevuto di benzina.
C. Posizionare la macchina in un luogo ben ventilato.

Risoluzione dei problemi

Malfunzionamento	Analisi delle ragioni
La fiamma pilota non si accende	• Installazione o collegamento non corretto dell'ugello di accensione.• Candele o cablaggio dell'ugello di accensione danneggiati.• Pressione del gas insufficiente nel tubo.• Ugello intasato.• Collegamento non corretto della termocoppia o linea scollegata nel regolatore di temperatura.• Termocoppia danneggiata.• Malfunzionamento della valvola di controllo della temperatura del gas.
La fiamma pilota è accesa ma il bruciatore principale non si accende	• Pressione del gas insufficiente nel tubo.• Ugello intasato.• Malfunzionamento dell'interruttore del gas.• Malfunzionamento del regolatore di temperatura.• Contatto scadente tra la termocoppia e la valvola.• Termocoppia danneggiata.

Trasporto e stoccaggio

Durante il trasporto, maneggiare il prodotto con cura per evitare forti vibrazioni. In genere, il prodotto confezionato non deve essere conservato all'aperto per lunghi periodi. Deve essere conservato in un magazzino ben ventilato e al riparo dall'aria corrosiva. Non conservare il prodotto capovolto. Se è necessario lo stoccaggio all'aperto, adottare misure adeguate per proteggerlo dalla pioggia.
