RCGC-80/700C4B - Kuchenka Royal Catering - Bezpłatna instrukcja obsługi

Marka	Royal Catering
Model	RCGC-80/700C4B
Typ produktu	Kuchenka gazowa z szafką
Wymiary (dł. x szer. x wys.)	800 x 730 x 930 mm
Waga	74 kg
Zasilanie	Gaz butanowy (G30), propanowy (G31) lub metanowy (G20)
Całkowita moc cieplna	14,4 kW
Główne palniki	2 x 4,2 kW + 2 x 3 kW
Zapłon	Palnik pilotowy z przyciskiem (przytrzymać 20 sekund)
Materiał	Stal nierdzewna
Konserwacja	Czyścić szmatką nasączoną benzyną; odciąć gaz w przypadku dłuższej nieużywalności; przechowywać w przewiewnym miejscu
Bezpieczeństwo	Zawory gazu zamknięte przed instalacją; nie używać zaworu wysokiego ciśnienia
Transport i przechowywanie	Unikać wibracji; przechowywać wewnątrz, z dala od agresywnego powietrza; nie przechowywać do góry nogami
Możliwość naprawy	Termopara, dysza, zawór regulacyjny: części wymienne przez profesjonalistę

Często zadawane pytania - RCGC-80/700C4B Royal Catering

Jak zapalić kuchenkę RCGC-80/700C4B?

Obróć pokrętło w kierunku przeciwnym do ruchu wskazówek zegara z pozycji zamkniętej do pozycji ★, a następnie kontynuuj do samego dołu. Naciśnij i przytrzymaj przez około 20 sekund, aby zapalić płomień pilotowy. Po zapaleniu obróć pokrętło na 00, aby włączyć główny palnik.

Jakie rodzaje gazu mogę używać z tą kuchenką?

Urządzenie akceptuje butan (G30), propan (G31) i metan (G20). Ciśnienia różnią się w zależności od gazu: butan/propan 28-30 mbar, 30 mbar lub 50 mbar; metan 20 mbar.

Co zrobić, jeśli płomień pilotowy się nie zapala?

Najpierw sprawdź, czy dysza zapłonowa jest prawidłowo podłączona i nie jest zatkana. Upewnij się, że ciśnienie gazu jest wystarczające. Jeśli problem nie ustąpi, termopara lub zawór regulacyjny mogą być uszkodzone.

Jak czyścić powierzchnię ze stali nierdzewnej?

Użyj szmatki nasączonej benzyną do czyszczenia powierzchni. Po czyszczeniu przykryj piekarnik papierem przeciwpyłowym, aby go chronić.

Czy mogę używać zaworu wysokiego ciśnienia z tym urządzeniem?

Nie, używanie zaworu wysokiego ciśnienia jest zabronione. Upewnij się, że używasz zaworu odpowiedniego do rodzaju gazu i zalecanego ciśnienia.

Jaka jest całkowita moc palników?

Całkowita pochłaniana moc cieplna wynosi 14,4 kW, rozłożona na 4 palniki: 2 x 4,2 kW i 2 x 3 kW.

Jak zgasić płomień pilotowy?

Obróć pokrętło z pozycji ★ do pozycji ●. Pamiętaj, aby zamknąć zawór dopływu gazu, gdy urządzenie nie jest używane.

Gdzie mogę zdobyć części zamienne?

Części takie jak termopara, dysze i zawory regulacyjne są dostępne u autoryzowanych dealerów lub kontaktując się z serwisem posprzedażowym Royal Catering.

Jak przechowywać urządzenie przez dłuższy czas?

Odciąć dopływ gazu, wyczyścić powierzchnię szmatką nasączoną benzyną, a następnie umieścić urządzenie w dobrze wentylowanym miejscu, z dala od wilgoci i wstrząsów.

Jakie są wymiary kuchenki?

Wymiary wynoszą 800 x 730 x 930 mm (szerokość x głębokość x wysokość).

INSTRUKCJA OBSŁUGI RCGC-80/700C4B Royal Catering

Niniejsza instrukcja obsługi została przetłumaczona za pomocą tłumaczenia maszynowego. Dołożyliśmy wszelkich starań, aby zapewnić dokładność tłumaczenia. Należy jednak pamiętać, że tłumaczenia automatyczne nie są doskonałe i nie mają na celu zastąpienia tłumaczy. Oficjalna wersja instrukcji obsługi jest w języku angielskim. Wszelkie różnice między wersją przetłumaczoną a oryginałem w języku angielskim nie są prawnie wiążące. Jeśli masz jakiekolwiek pytania dotyczące dokładności tłumaczenia, zapoznaj się z wersją angielską, która jest wersją oficjalną. Więcej wersji językowych jest dostępnych na życzenie pod adresem [e-mail].

Dane techniczne

Opis parametru Wartość parametru
Nazwa produktu	Kuchenka gazowa z szafką
Model	RCGC-80/700C4B
Typ urządzenia	A_1
Kategoria urządzenia	|3+(28-30)/37	|3B/P(30)	|3B/P (50)	|2 godziny (20)
Ciśnienie gazu i zasilania [mbar]	G30 Butan 28~30G31 propan 37	G30 butan i G31propan 30	Butan G30 ipropan G31 50	G20 metan 20
Kod kraju	Belgia,Szwajcaria,Cypr, Czechy,Hiszpania,Francja, WielkaBrytania,Grecja, Irlandia,Włochy, Litwa,Portugalia,Słowenia,Rumunia ...	BG, CY, CZ, DK,EE, FI, GR, HR,HU, IT, LT, NL,NO, RO, SE, SI,PL	AT, DE, CH	AT, CH, CZ, DK,EE, ES, FI, GB, GR,HR, IE, IT, LT, LV,NO, PT, RO, SE, SI,SK, TR
Palnik [kW]	2 x 4,2 + 2 x 3
Rozmiar wtryskiwacza palnika[mm]	2 x ∅1,002 x ∅0,82	2 x ∅1,002 x ∅0,82	2 x ∅0,862 x ∅0,75	2 x ∅1,482 x ∅1,27
Rozmiar dyszy pilotażowej [mm]	4 x ∅0,30	4 x ∅0,30	4 x ∅0,25	4 x ∅0,35
Całkowita moc ciepłna [kW]	14,4
Zużycie gazu [kg/h] / [ ^m3 /h]	G30: 1,14; G31: 1,12 / G20: 1,52
Wymiary (szerokość x długość xwysokość) [mm]	800x730x930
Cieżar [kg]	74

Zamiar

Produkt ten łączy w sobie wydajne gotowanie na gazie i praktyczne przechowywanie żywności w jednym, kompaktowym urządzeniu.

Stosowanie

Instalacja gazowa

• Przed rozpoczęciem instalacji należy upewnić się, że wszystkie zawory są zamknięte.
• Jeśli do zasilania gazem stosuje się LPG, podłączenie do maszyny musi być pewne i niezawodne.

- Nie należy używać zaworu wysokociśnieniowego z tym urządzeniem.

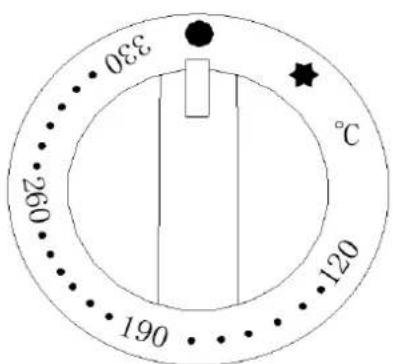

Praca z urządzeniem

1. Przekręć przycisk przeciwnie do ruchu wskazówek zegara z pozycji „zamknięte” do pozycji „★”, a następnie kontynuuj obracanie w dół. Naciśnij i przytrzymaj przez około 20 sekund, aby zapalić. Jeśli urządzenie nie było używane przez dłuższy czas lub jest używane po raz pierwszy, zapłon może potrawać 2–3 minuty, co jest normalne.

2. Po zapaleniu płomienia pilota, przekręć przycisk do pozycji „00”, aby zapalić główny palnik. (Przekręć przycisk do pozycji „0”, aby uzyskać najmniejszy płomień.)

3. Aby zgasić płomień pilota, należy przekręcić przycisk z pozycji „★” do pozycji „●”.

4. Prosze zamknac zawór dopływu gazu, jeżeli maszyna nie jest używana.

1- Minimalna lokalizacja płomienia
2- Maksymalna lokalizacja płomienia
3- Zapton
4- Duży pożar
5- Zamknąć
6- Mały ogień

Konserwacja

- Przed czyszczeniem wyłącz piekarnik, aby zapobiec wypadkom.

• Po codziennym czyszczeniu należy przykryć piekarnik papierem przeciwpyłowym, aby go zabezpieczyć.
• Jeżeli urządzenie nie będzie używane przez dłuższy czas, należy wykonać następujące czynności:

a. Odetnij dopływ gazu.

B. Do czyszczenia powierzchni ze stali nierdzewnej należy używać szmatki zwilżonej benzyną.

C. Ustaw maszynę w miejscu o dobrej wentylacji.

iązywanie problemów

Awaria	Analiza przyczyn
Płomień pilota nie zapala się	Nieprawidłowy montaż lub podłączenie dyszy zapłonowej.Uszkodzone wtyczki lub przewody dyszy zapłonowej.Niewystarczające ciśnienie gazu w rurze.Zatkana dysza.Nieprawidłowe podłączenie termopary lub odłączony przewód w regulatorze temperatury.Uszkodzona termopara.Awaria zaworu regulującego temperaturę gazu.
Płomień pilotażowy jest zapalony, ale główny palnik nie zapala się	Niewystarczające ciśnienie gazu w rurze.Zatkana dysza.Awaria przełącznika gazowego.Awaria regulatora temperatury.Słaby kontakt pomiędzy termoparą a zaworem.Uszkodzona termopara.

Transport i magazynowanie

Podczas transportu należy obchodzić się z produktem ostrożnie, aby uniknąć silnych wstrząsów. Zasadniczo nie należy przechowywać zapakowanego produktu na zewnątrz przez dłuższy czas. Należy przechowywać go w dobrze wentylowanym magazynie, wolnym od powietrza mogącego powodować korozję. Nie przechowywać produktu do góry nogami. Jeśli przechowywanie na zewnątrz jest konieczne, należy podjąć odpowiednie środki ostrożności, aby ochronić produkt przed deszczem.

Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczonego punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segregacji i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem, nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!
