GEBRUIKSAANWIJZING E-320 Pando

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht. Dit apparrat voldoet aan de Europese richtlijnen 2012/19/EC voor elektrische en elektronische afval (WEEE).

Het apparaat is klaar zowel voor installatie met als met afluoer naar buiten recirculatie.

WAARSCHUWING

bewaar altijd deze gebruiksaanwijzing samen met de afzuigkap. Als het apparaat wordt verkocht of afgestaan aan anderen moet ze altijd vergezeld gaan van deze gebruiksaanwijzing. Wij bedanken u dat u deze aanwijzingen doorleest voordat u het apparaat gaat installeren en gebruiken. Deze aanwijzingen zijn speciaal opgesteld voor uw persoonlijke veiligheid en die van anderen.

VEILIGHEIDSNORMEN

Deze afzuigkap is gemaakt voor huishoudelijk gebruik door privé gebruikers. Het apparaat mag alleen door volwassenen worden gebruikt. Pas op dat kinderen niet in contact komen met het product en het niet gebruiken als speelgoed. Let ook op dat ze niet aan de bedieningen kunnen komen.

• Bij de levering van het apparaat controleer de verpakking en kijk of alles er over het algemeen goed uitziet. Schrijf eventuele opmerkingen op het leveringsafschrift waarvan u een kopie moet bewaren. Uw apparaat is bestemd voor normaal huishoudelijk gebruik. Het mag niet voor commerciële of industriële doeleinden worden gebruikt of voor andere doeleinden waarvoor het apparaat niet is gebouwd.
• De leverancier geeft geen enkele garantie als oorzaken of schade voortkomt uit foute installatie of verkeerd gebruik van het apparaat.

• Nooit de kenmerken van dit apparaat veranderen of pogen te veranderen. Dit kan gevaar opleveren. Reparaties mogen alleen door een geautoriseerde specialist uitgevoerd worden. Ontkoppel de afzuigkap altijd van het elektriciteitsnet voor het reinigen of uitvoeren van onderhoud.

• De gebruiksruimte moet goed gelucht worden als de afzuigkap samen wordt gebruikt met andere apparaten die een andere energiebron hebben dan een elektrische, zodat de kap geen brandbaar gas opzuigt.

• Het is verboden om voedsel flambé te bereiden of het gasfornuis zonder pannen erop te laten werken onder de kap (de opgezogen vlammen kunnen het apparaat beschadigen).
• Bij het frituren onder het apparaat moet u constant opletten omdat olie en vet met een hele hoge temperatuur in brand kunnen vliegen.

Reinig en vervang de filters regelmatig zoals wordt aangegeven. Vet ophoping kan brand veroorza- ken.

- Het mag niet gebruikt worden boven een kookplaat die met hout of kolen wordt verwarmd of in ieder geval niet boven kookplaten met een zodanig vermogen dat het product kan beschadigen. Voor het reinigen van uw afzuigkap mogen nooit stoomapparaten of apparaten die met hoge druk werken gebruikt worden (dit vanwege de elektrische veiligheid).

• Gebruik de afzuigkap nooit zonder vet-filters.

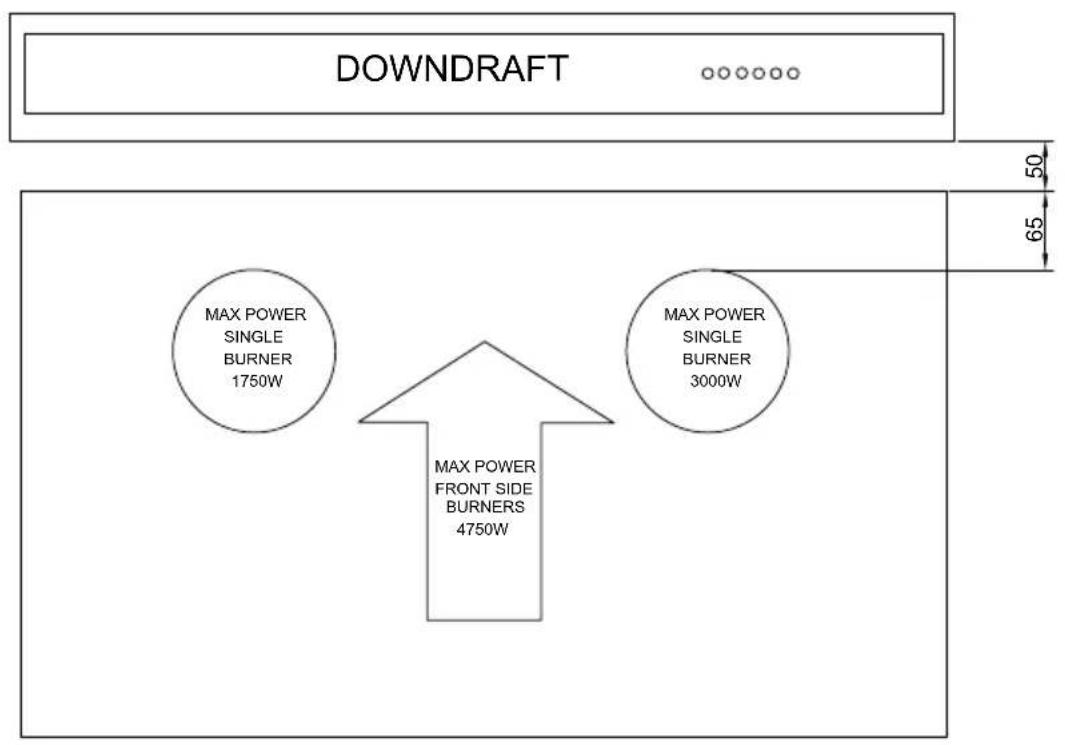

• De minimum afstand tussen de gesloten Downdraft en het bovenstaande oppervlakte moet tenminste 400mm bedragen
• Op de Downdraft zitten veiligheidsschakelaars die het apparaat uitschakelen als het paneel vooraan op de filters wordt losgemaakt.

Met de bedoeling om constant onze producten te verbeteren, behouden we ons het recht voor om de technische, functionele of esthetische kenmerken te veranderen die voortkomen uit innovatie. Bij de versie externe motor moet voor het normale gebruik van de downdraft een externe motor gebruikt worden van dezelfde fabrikant.

De verzamelde lucht mag niet geleid worden in een buis die wordt gebruikt voor het lossen van rook voor apparaten die met elektrische energie worden gevoed of met andere energie (centrale verwarmingsystemen enz.) Voor de lucht die afgevoerd moet worden respecteer de voorschriften van de plaatselijke autoriteit.

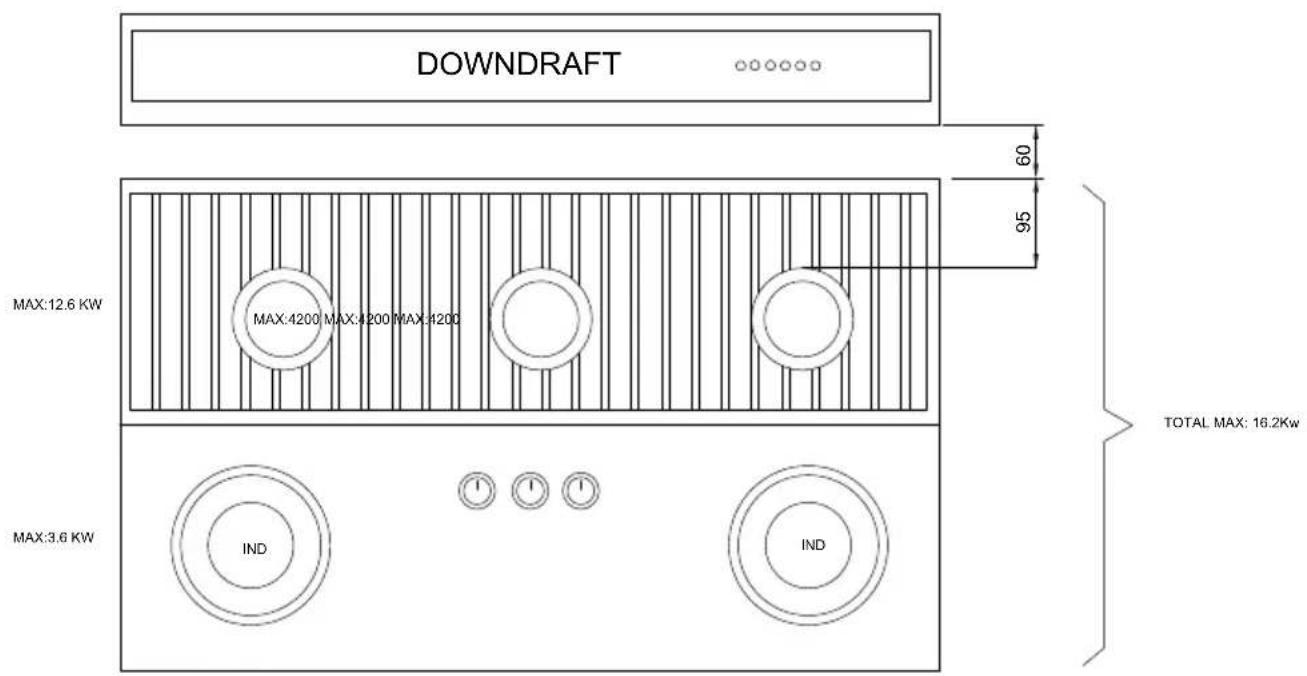

Dit model is niet bedoeld voor gebruik met GAS-toppen, in geval van gebruik met deze plannen is het aanbevolen om de onderstaande instructies te volgen tijdens de installatie.

• Ten minste 60 mm afstand tussen de rand van de kap en de rand van een vloer GAS.
• Maximaal vermogen van 12.6Kw GAS
• Voor de minimale afstand tussen de buitenste rand van de GAS-plaat en de buitenrand van de brander die zich het dichtst bij de kap bevindt, controleert u de onderstaande afbeeldingen aan de hand van de kracht van het GAS-vlak.

DOWNDRAFT MAX POWER SINGLE BURNER 1750W MAX POWER FRONT SIDE BURNERS 4750W MAX POWER SINGLE BURNER 3000W 50 65

Loshalen van het filter, monteren van het koolstofffilter 76

Elektrische aansluiting van de afzuigkap 77

WERKING VAN DE AFZUIGKAP 79

REINIGEN VAN DE AFZUIGKAP 81

EVENTUELE STORINGEN 82

SERVICEAFDELING 82

1. Voordat u het apparaat installeert, controleert u of er geen beschadigde componenten zijn. Als dit toch het geval is, neemt u contact op met de verkoper en installeert u het apparaat niet.

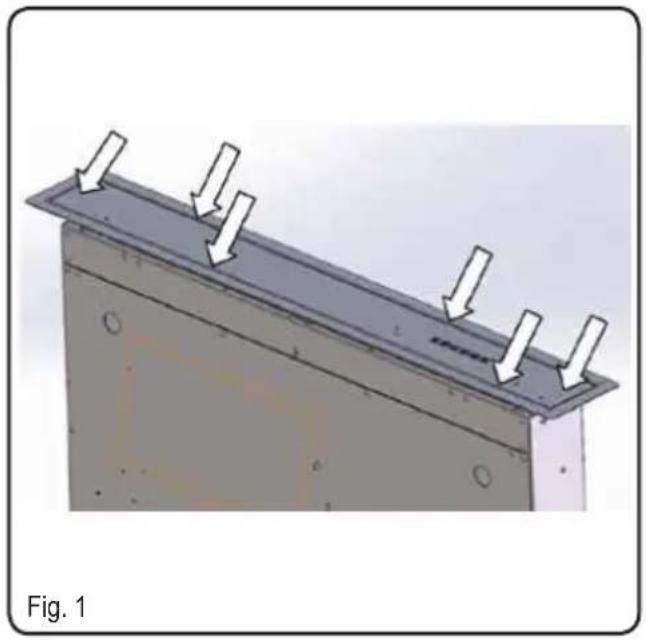

Voordat de Downdraftt wordt geïnstalleerd, verwijder de veiligheidsluiting die op de foto wordt aangegeven (Fig. 1).

Lees bovendien aandachtig alle hierna volgende instructies.

• Gebruik voor de luchtafvoer een buis die niet langer is dan 5 meter.
• Beperk het aantal bochten in de buisleiding want elke bocht vermindert de afzuigefficiëntie met een waarde gelijk aan een strekkende meter pijp. (Vb: als u 2 bochten van 90° gebruikt, mag de hele luchtleiding niet langer zijn dan 3 meter).
• Leg geen scherpe bochten in de leiding.
• Gebruik indien mogelijk een rookpijp met een constante diameter van 150 mm over de hele lengte.
• Gebruik een pijp in een door de normen voorgeschreven materiaal.

Als de vorige aanwijzingen niet worden opgevolgd beantwoordt de leveringsfirma niet op problemen betreft het vermogen en de lu- idruchtigheid van het apparaat en vervalt de garantie.

1. Controleer voordat de opening wordt gemaakt of er aan de binnenkant van het meubel, in overeenkomst met de plaats van de Down-draft, geen interne structuur van het meubel aanwezig is of andere onderdelen die problemen kunnen opleveren voor een correcte installatie. Controleer of de plaats die de downdraft en de kookplaat innemen overeenkomen met het meubel en of de installatie hiervan inderdaad mogelijk is.

2. Boor aan de achterkant van de kookplaat een rechthoekkige opening van 842x100 mm voor het model van 90 cm en van 542x100 voor het model van 60 cm en van 1142x100 mm voor het model van 120 cm. In de glazen uitvoering monteert u de downdraft in het meubel.

3. Plaats de downdraft in de gemaakte opening door het van boven erin te plaatsen zoals aangegeven in (Fig. 2)

4. Bevestig de Downdraft in het meubel met de meegeleverde bevestigingsbeugels (Fig. 3). Monteer de beugels in de onderkant van de (Fig. 3) zodat tussen de onderkant van de beugel en die van het meubel een spleet van 2 mm blijft (Fig. 3).

Deze ruimte dient om het apparaat naar onder te kunnen trekken tijdens het bevestigen, zo- dat het stalen frame perfect op het werkblad komt te zitten. Voordat u de schroeven in het meubel doet, controleert u of het apparaat perfect loodrecht uit het werkblad komt.

1. Nadat het product helemaal geinstalleerd is en aan het stroomnet is verbonden, hef de downdraft op en verwijder de deurbekleding (Fig. 4); open vevolgens het deurtje (Fig. 5) en plaats de filters (Fig. 6). Bij de versie met in-terne motor bevestig de motor met de luchtuitgang in de richting van de vooraf gekozen positie, naar onderen of naar boven (Fig. 7). De motor kan zowel aan de voorkant als aan de achterkant van de downdraft geïnstalleerd worden. Nadat de motor is geïnstalleerd ga verder met de montage van de kanalen voor de luchtuitlaat.
2. Bij de versie met een externe motor plaats de externe motor in een geschikte ruimte en maak een leiding voor de luchtevacuatie zoals aangegeven in. Monteer de leidingen aan de uitgang van de externe motor en aan de downdraft. Kies de luchtuitgang tussen de 5 mogelijkheden (Fig. 8) en installeer het bijge-leverde verbindingstuk.
3. Plaats de metalen door met de elektronische onderdelen in een eenvoudig toegankelijke zone voor eventuele assistentieinterventies (Fig. 9) en sluit de verbindingen aan (Aansluiting 9 polen voor de besturing van de actuators en de beveiligingen en de verbinding van het knoppenbord ) (Fig. 10).
4. Sluit de stroomkabel van de ingebouwde of de externe motor aan op de aansluitklemmen in de plastic kabeldoosvan de Downdraft. Respecteer tijdens het aansluiten de juiste kleuren van de stroomkabels (afb. 14).

GEBRUIK

Deze kap is gemaakt om vet en dampen op te zui- gen die door het koken en bakken worden veroor- zaakt. Het apparaat werkt zowel met een afvoer naar buiten als met filter.

Versie met afluoer

De afzuigkap kan met een afvoer naar buiten toe worden geïnstalleerd. In dit geval monteert u een afvoerkanaal en laat u dit aan de buitenkant van de woning eindigen (afvoerbuizen niet meegeleverd.)

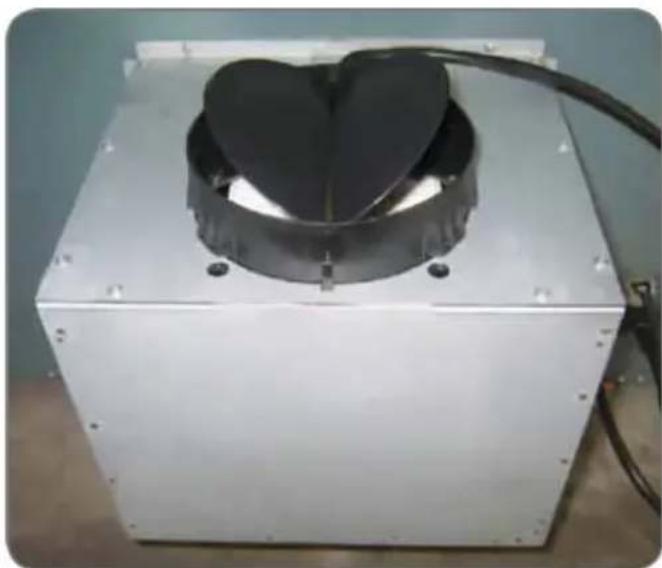

Vastzetten van de terugslagklep

Voordat het afvoerkanaal aan de luchtuitgang wordt bevestigd dient gecontroleerd te worden of de kleppen van de terugslagklep vrij kunnen bewegen.

wind naar binnen kan komen en luchtterugslag.

Uitvoering met filter

Als de dampen en de rook niet naar buiten kunnen worden afgevoerd, kunt u de filteruitvoering van de afzuigkap gebruiken.

Hiervoor dienen de recirculatiefilters te worden geïnstalleerd.

De lucht die in de koolstoffilters wordt gezuiverd, wordt weer in de keukenruimte gestuurd via een leiding die de lucht naar één kant van het meubel stuurt (Fig. 11).

LET OP

De afzuigkap moet geïnstalleerd worden in overeenstemming met de geldende normen m.b.t. de ventilatie in gesloten ruimtes. In het bijzonder mag de opgezogen lucht niet in een leiding gevoerd worden die wordt gebruikt voor de afvoer van dampen die afkomstig zijn van apparaten die gas of andere brandstoffen gebruiken. Behalve na de autorisatie van een gekwalificeerde technicus mag de afzuigkap niet aangesloten worden aan evacuatiebuizen die niet gebruikt worden.

VETFILTER UIT HET APPARAAT HALEN, MONTEREN VAN HET RECIRCULATIEFILTER Het monteren en loshalen van de vetfilters en recirculatiefilters dient uitgevoerd te worden met de downdraft in open positie. Druk op de toets (Fig.15B / Fig. 16H) Verwijder vervolgens het frontale paneel door gelijktijdig aan iedere zijde van de bovenkant te drukken. Het paneel draait naar voren waardoor de toegang tot de vetfilters vrijkomt (Fig. 6). Verwijder de vetfilters om bij de recirculatieflisters te komen (Fig. 12). De koolstofffilter vervangen afhankelijk van het gebruik van de Downdraft, moet u de filter vaker of minder vaak vervangen, maar in elk geval één keer om de zes maanden.

WAARSCHUWING

Vergeet niet na het vervangen het stalen paneel vooraan weer te monteren omdat anders de Downdraft niet werkt.

ELEKTRISCHE AANSLUITING VAN DE AFZUIGKAP

WAARSCHUWING

Zet de metalen doos waarin de elektronische componenten zijn geplaatst op een afstand niet minder dan 65 cm van de gaskookplaat of in iedere geval op 65 cm afstand van het zuigpunt van de afzuigkap.

OPMERKING

Het wordt aanbevolen om de metalen doos met elektronische componentenop tenminste 10 cm afstand van de vloer te plaatsen en op voldoende afstand van warmtebronnen (bijv: zijkant van de oven of kookplaat).

LET OP

Dit apparaat beschikt over een voedingskabel met 3 leidingen met een doorsnede van 0,75 mm2 (neutraal, fase en aarde). De kabel moet worden verbonden aan een spanningsnet van 220-240 V monofase met een stopcontact dat overeenkomt aan de normen EEG 60083 die toegankelijk moet blijven na de installatie, in overeenkomst met de normen voor de verbinding.

Wij onttrekken ons van alle verantwoordelijkheid in geval van een ongeval veroorzaakt door een gebrek aan grond-verbinding of onjuiste aarde verbinding. Op de stroomvoeding naar het apparaat moet een lekstroombeveiliging (RCD) worden gemonteerd met een nominale lekstroom van maximum 30mA. Als het netsnoer is beschadigd, neemt u contact opnet de after-sales service om elk risico te vermijden.

WAARSCHUWING

Laat het aansluiten op het stroomnet over aan een deskundig en erkend elektricien.

De afzuigkap mag alleen op een goed en volgens de regels geïnstalleerd stroomnet worden aangesloten. Het stroomnet moet voldo- en aan de norm VDE100.

GEVAAR

Als de kap enige vorm van anomalie presenteert, ont koppeltkoppelt u het apparaat of verwijder de zekering die overeenkomt met de kracht van het apparaat lijn.

Als het apparaat geen stekker heeft of als na de installatie de stekker niet eenvoudig toegankelijk is moet een afscheidingsysteem aan elektriciteitsnet worden aangelegd dat een openingsafstand tussen de contacten van alle polen heeft van tenminste 3mm.

Dit apparaat is in overeenkomst met de Europese Richtlijn 2006/95/EG (richtlijnen laagspanning) en 2004/108/EG (elektromagnetische compatibiliteit).

Op het moment van de installatie en voor de onderhoudswerkzaamheden moet het apparaat losgehaald worden van het elektriciteitsnet en moeten de zekeringen losgehaald of verwijderd worden. De elektrische verbinding moet uitgevoerd worden voordat het apparaat in het meubel wordt gebouwd.

Controleer of:

• het vermogen voldoende is,
• de voedingskabels in goede conditie verke ren,
• de doorsnede van de kabels overeenkomt met de installatienormen.

Pando

Aansluiting stroomkabels tussen motor en afzuigkap

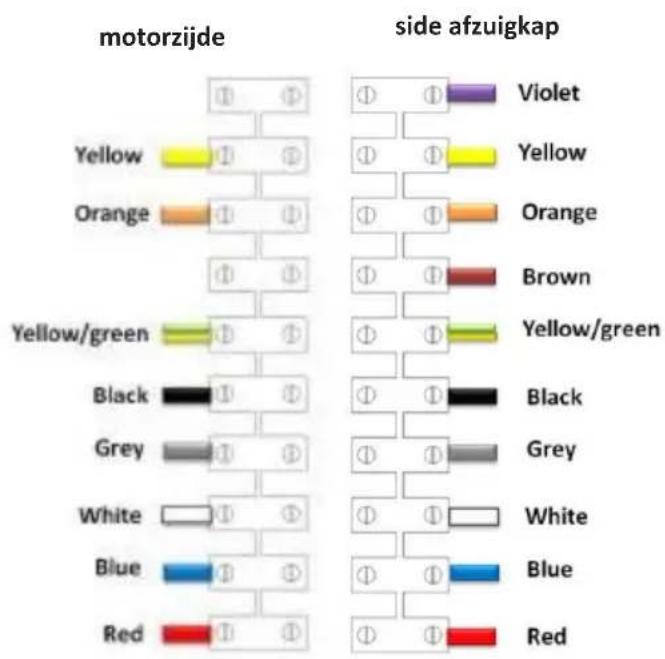

Op de motor zit een stroomkabel met 8 draden met verschillende kleuren. Deze kabel moet worden aangesloten in de aansluitklemmen in de zwarte plastic doos in de afzuigkap zelf. Het is heel belangrijk dat u dit laat doen door een beroepsinstallateur of door een erkend servicecentrum omdat het kabels met hoge spanningen betreft.

OPGELET! Voordat u de aansluiting begint te maken, onderbreekt u de stroom tussen de afzuigkap en het stroomnet

De elektrische draden moeten in de kleurvolgorde worden aangesloten zoals vermeld op de foto die op de aansluitdoos zit. Een verkeerde aansluiting of verwisselde kleuren kunnen de afzuigkap en de motor ernstig beschadigen. Deze schade valt niet onder de garantie

Zie de afbeeldingen voor de installatie en de aansluitingen voor elk afzonderlijk motortype:

V950/V1200/V1100

A: Schakelaar dalen zuigpaneel / 0

Heeft als functie het zuigpaneel te sluiten, helemaal of in een tussenpositie boven 180mm afstand van de kookplaat. Tijdens het sluiten blijft het zuigpaneel in werking op de ingestelde snelheid tot 180 mm afstand van de kookplaat. Onder deze afstand wordt de zuigfunctie automatisch onderbroken.

B: Schakelaar stijgen zuigpaneel 1 / 1° Snelheid

Heeft als funtie het zuigpaneel te openen tot aan de maximale hoogte van 300mm en de automatische instelling van de eerste zuigsnelheid vanaf het bereiken van een hoogte van 180mm. Door opnieuw op de toets te drukken als deze hoogte is bereikt kan het zuigpaneel op de gewenste tussenposities worden gezet tot aan de maximale hoogte van 300mm zonder dat de zuigsnelheid wordt veranderd.

C: Schakelaar 2° snelheid

D: Schakelaar 3° snelheid

E: Schakelaar 4° snelheid

Hebben als functie om de verschillende zuigversie in te stellen nadat het zuigpaneel de hoogt van 180mm heeft bereikt van de kookplaat en de hoogte van het zuigpaneel is vastgesteld door op dezelfde toets te drukken tot op een maximale hoogte van 300mm.

F: Timer

Nadat 10 min na het instellen zijn verlopen, kan de zuigmotor gestopt, de wagen gesloten en het licht uitgezet worden als ze aanstaan.

De ingestelde functie wordt aangegeven door het knipperen van de led "D" van de ingestelde snelheid. De timer wordt uitgezet door nogmaals op de toets te drukken.

Model SDD2 TOUCH CONTROL VERSIE (Fig. 16)

Toets OFF (Fig. 16G) Laat de tereenheid in het blad zakken, helemaal of gedeeltelijk boven 180 mm afstand van de kookplaat; tijdens het zakken van de tereenheid blijft de ingestelde snelheid in werking tot op een hoogte van 180 mm van de kookplaat. Onder deze afmetingen wordt de motor automatisch onderbroken.

Toets On/+ (Fig. 16H) Laat de tereenheid naar boven komen tot op een hoogte van maximaal300mm en zorgt voor de automatische instelling van de eerste motorsnelheid als een afstand van 180mm ten opzichte van de kookplaat is bereikt. Door nogmaals op de toets te drukken, nadat deze afstand is bereikt, is het mogelijk om de motorsnelheid te verhogen. Als de tereenheid op een oogte staat tussen 180mm en 300mm is het mogelijk om het stijgenvan de tereenheid weer aan te zetten door eerst op de toets OFF te drukken en vervolgens op de toets On/+.

Leds (Fig. 16I) De werkingsnelheden worden aangegeven door de leds.

TOETS MIN: (Fig. 16L) Functioneert uitsluitend indien de tereenheid hoger staat dan 18cm vande kookplaat, hiermee kan de snelheid van de motor worden verlaagd.

TOETS TIMER (Fig. 16M): Hiermee wordt de motor automatisch gestopt en zakt de tereenheidautomatisch in het blad na 10 minuten nadat ze is ingesteld.

Andere functies:

Automatisch uitzetten:

Na 4 ononderbroken draaiuren vanaf de laatste instelling, zal het apparaat automatisch uit gaan en zakken.

Vet lter verzadigd:

Na 30 draaiuren knipperen alle snelheidslampjes "D" allemaal samen om te signaleren dat het filter te vol is.

Voor het resetten van dit alarm houdt de toets "TI-MER" tenminste 3 secondes ingedrukt, als de kar open staat.

Kalibreren van de Downdraft:

Nadat u de Downdraft hebt geïnstalleerd, start u de procedure die nodig is om de trekkracht die wordt uitgeoefend op de filtereenheid te kalibreren. Pas op dat de voedingspanning overeenkomt met de gevraagde spanning die wordt aangegeven op het plaatje met de technische gegevens. Druk op de toets (fig. 15B / fig. 16H), de filtereenheid wordt uitgeschoven, nadat de filtereenheid een hoogte van 18cm heeft bereikt, druk op de toets (fig. 15B / fig. 16G) om het stijgen te stoppen, druk vervolgens op de toets Timer en binnen twee seconden op de toets (fig. 15B / fig. 16G). Op dit moment voert de Downdraft het kalibreren van de filtereenheid uit door het enkele centimeters naar boven en naar beneden te verplaatsen. Tijdens deze fase knipperen de toetsen van het toetsenbord.

Aan het einde van het zelf kalibreren keert de fil- tereenheid terug naar de vorige positie en de toets- sen stoppen met het knipperen.

TIMING

Met de inwerkingtreding op 1 januari 2015 van de nieuwe regels van de Europese Com-missie, EU65 "Energy label" en EU66 "Ecodesign", hebben wij onze producten conform gemaakt aan de nieuwe vereisten. Alle versies van de modellen met Energy Label werken elektronisch en hebben getime-de functies voor de afzuig-snelheden hoger dan 650m³/h. De modellen met ingebouwde motor en een maximum vermogen hoger dan 650m³/h vo-orzien een 4e snelheid met geprogrammeerde tijden na 6 minuten bedrijf. Als de hierboven vermelde geprogrammeerde tijden verstrijken, schakelt de afzuigmotor automatisch terug naar de 3e snelheid.

Producten met een externe motor worden alleen gecombineerd met op afstand bediende motoren die, zoals de uitvoeringen met ingebouwde motor, voor vermogens hoger dan 650m³/h, getimede snelheden hebben. (Zie de gebruiksaanwijzingen van de afstan-dsbediende motoren).

Afstandsbediende motoren met een vermogen hoger dan 650m³/h, zowel in de 4e als in de 3e snelheid, worden automatisch als volgt getimed: van de 4e snelheid, na 6 minuten bedrijf, wordt automatisch overgeschakeld naar de 2e snelheid.

Als de 3e snelheid van het product wordt ingesteld, wordt na 7 minuten automatisch over-geschakeld op de 2e. De mogelijkheid om de gebruikte snelheden te wijzigen, blijft hoe dan ook bestaan.

In stand-by verbruikt het product minder dan 0.5W.

Klembeveiliging:

Als er iets in de weg zit van de downdraft zodat deze niet naar beneden kan, wordt het zakken onderbroken en gaat de downdraft weer naar boven.

Laat deze handeling alleen over aan een erkende monteur/elektricien.

REINIGEN VAN

DE AFZUIGKAP

Goed onderhoud is een garantie voor de goede werking en een goede efficiëntie van het apparaat in de loop van de tijd.

LET OP

De kap moet afgekoppeld worden van de stroomtoevoer, zowel als de stekker uit stopcontact wordt getrokken als wanneer de herstelzekering wordt aangezet, voordat de metalen filters worden verwijderd. Na het reinigen moeten de metalen filters weer geplaatst worden zoals wordt beschreven in deze handleiding.

ONDERHOUD WERKWIJZE		ACCESSOIREPRODUCTENDIE GEBRUIKT MOETENWORDEN
Buitenkant en accessoires	In geen geval metalen sponsjes, schuurmiddelen en te harde borstels gebruiken.	Voor het reinigen van de buitenkant van de afzuigkap, gebruik alleen huishoudelijke reinigingsmiddelen in de handel verkrijgbaar verdund met water en vervolgens afspoelen met schoon water en afdrogen met een zachte doek.
Patroonfilter met open onderstel	Als het apparaat 30 uur gewerkt heeft, wordt u gewaarschuwd voor verzadiging van de vetfilter.Een verzadigde filter wordt gesignaleerd door de 4 middelste lampjes die gaan knipperen.Voor het resetten druk op de toets timer met open kar en houdt de toets tenminste 3 secondes ingedrukt	De vetfilters kunnen met de hand of in de vaatwasser gereinigd worden De vetfilters moeten regelmatig gereinigd worden omdat ze een brandgevaar kunnen opleveren Plaats de vetfilters achter het frontale paneel en pas op dat ze goed vastgezet worden aan de zijkanten omdat ze een blokkering van de filtereenheid kunnen veroorzaken.
Actief koolstofffilter	In recirculatie uitvoering moet het actief koolstofffilter regelmatig worden vervangen. Om het carbonfilter te verwijderen moet eerst het vetfilter verwijderd worden en trek vervolgens aan het plastic sleuteltje van het paneel zelf en trek het paneel eruit. Om het filter weer te plaatsen voer de handeling in omgekeerde volgorde uit. Ove-rigens hebben wij een onderhoud-sabonnement voor het leveren van koolstofffilters op tijd en voor aantrek-kelijke tarieven; informeer naar de mogelijkheden.

STORINGEN

SYMPTOOM OPLOSSING
De afzuigkap werkt niet...	Controleren of:Er een stroom black-out is.Er werkelijk een snelheid gekozen is.Controleer of de connector met 9 pinnen goed aangesloten is.Controleer of de rode resettoets op de contactdoos ingedrukt is.Controleer in de connector met 9 pinnen of de draden goed in de connector zitten. (Tijdens het aansluiten kan een te hoge drukkracht de contacten verbuigen).
De afzuigkap levert slechte prestaties...	Controleren of:De gekozen motorsnelheid voldoende is voor de hoeveelheid rook en dampen die aanwezig zijn.De keuken voldoende gelucht wordt zodat lucht opgenomen kan worden.Controleer of de koolstofffilter niet vol is (afzuigkap met filter).Controleer of het luchtafvoerkanaal vrij is en voldoet aan de voorschriften van paragraaf 2.Controleer of de terugslagkleppen niet geblokkeerd worden.
De afzuigkap stopt tijdens de werking	Controleren of:Er een stroom black-out is.De automatische overbelastingszekering in werking is getreden.

SERVICEAFDELING

Assistentie tijdens de garantieperiode moet worden uitgevoerd door een SAT (technische assistentieservice) die is geautoriseerd door het bedrijf of door de distributeur.

• Er moet een gemakkelijke toegang zijn in de kast waar de elektronische onderdelen van de kap zijn geïnstalleerd voor toekomstig onderhoud en service.
• Gemakkelijke toegang tot de motor moet worden geboden voor toekomstige service en onderhoud.
• Als er geen gemakkelijke toegang tot de kap of de componenten is, zullen garantiewerkzaamheden niet worden uitgevoerd voordat de eindgebruiker of installateur het product toegankelijk maakt.

OPMERKING

Als u contact opneemt, vermeldt u de gegevens van het apparaat (Type Fig. 13A en uitrusting Fig. 13B + bouwdatum Fig. 13C).

Deze informatie staat op het serieplaatje en op het datumplaatje onderaan op de Downdraft.
