MANUALE UTENTE E-320 Pando

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto. Questo elettrodomestico è marcato conformemente alla Direttiva Europea 2012/19/EC sui rifiuti da apparecchiature elettriche ed elettroniche (WEEE).

ALL'ATTENZIONE DELL'UTENTE

L'apparecchio è già predisposto sia per la versione filtrante sia per la versione aspirante.

AVVERTENZA

Conservare le presenti istruzioni d'uso con l'apparecchio. Se l'apparecchio dovesse essere venduto o ceduto ad altri, assicurarsi che esso sia accompagnato dalle presenti istruzioni. Vi ringraziamo di prendere nota di questi consigli prima di installare e utilizzare l'apparecchio. Essi sono stati redatti per la sicurezza personale vostra e altrui.

ISTRUZIONI DI SICUREZZA

Queste cappe sono state progettate per l'utilizzo in ambiente domestico da parte di utenti privati. L'apparecchio deve essere usato da persone adulte. Sorvegliate che i bambini non vengano a contatto con il prodotto o non lo utilizzino come giocattolo. Assicuratevi inoltre che essi non ne manipolino i comandi.

- Alla consegna dell'apparecchio visionare l'imballaggio e verificare il suo aspetto generale. Eseguire le eventuali osservazioni scrivendole sul buono di consegna di cui conserverete una copia. Il vostro apparecchio è destinato al normale uso domestico.

Non va utilizzato per uso commerciale o industriale o per altri scopi diversi da quelli per cui è stato progettato.

- Per conseguenze o danni derivati da una errata installazione o errato utilizzo dell'apparecchio, la ditta fornitrice non risponderà di alcuna garanzia.

- Non modificare né cercare di modificare mai le caratteristiche di questo apparecchio. Ciò costitui-rebbe un pericolo.

Le riparazioni dovranno essere effettuate esclusivamente da uno specialista autorizzato.

Scollegare sempre la cappa prima di procedere alle operazioni di pulizia o alla sua manutenzione.

- Aerare adeguatamente l'ambiente in caso di funzionamento simultaneo della cappa con altri apprecchi alimentati da una fonte di energia diversa da quella elettrica e ciò perché la cappa non aspiri dei gas combusti.

- E' vietato cucinare cibi alla fiamma o far funzionare i fornelli a gas senza recipienti di cottura sotto la cappa stessa (le fiamme aspirate rischiano di danneggiare l'apparecchio).

- La frittura effettuata sotto l'apparecchio deve essere oggetto di attenzione costante perché gli oli e i grassi a temperatura molto elevata possono incendiarsi.

Rispettare la frequenza di pulizia e di sostituzione dei filtri. Gli accumuli di deposito di grasso rischiano di provocare un incendio.

- Non è autorizzato l'uso su un piano cottura alimentato a legna, carbone o comunque piani cottura con potenza tale da danneggiare il prodotto. Per la pulizia della vostra cappa, non utilizzare mai apparecchi a vapore o ad alta pressione (norme relative alla sicurezza elettrica).

- Non utilizzare mai la cappa senza filtri antigrasso.

- La distanza minima tra il Downdraft chiuso e la superficie sovrastante deve essere almeno di 400mm.

- Durante la movimentazione del Downdraft non posizionare le mani nel raggio di azione del carrello estraibile.

Nell'intento costante di migliorare i nostri prodotti, ci riserviamo il diritto di apportare alle loro caratteristiche tecniche, funzionali o estetiche tutte le modifiche derivanti dalla loro evoluzione.

Nel caso di versione esternal motor, per il normale funzionamento del downdraft è necessario utilizzare un gruppo aspirante (motore esterno) della stessa casa produttrice.

L'aria raccolta non deve essere convogliata in un condotto usato per lo scarico di fumi di apparecchi alimentati con energia diversa da quella elettrica (impianti di riscaldamento centralizzati ecc:).

Per lo scarico dell'aria da evacuare rispettare le prescrizioni delle autorità competenti.

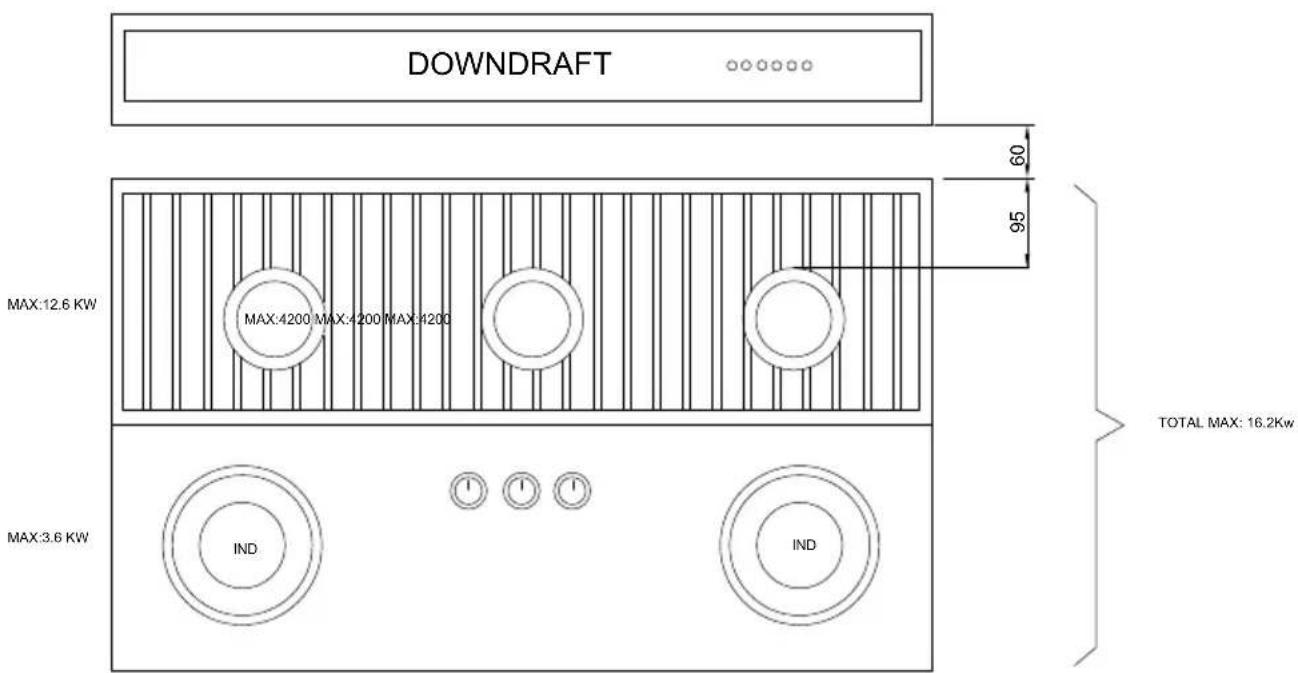

Questo modello non è destinato per l'uso con i piani a GAS, in caso di utilizzo con questi piani si raccomanda di seguire le indicazioni riportate di seguito durante l'installazione.

• Distanza minima di 60mm tra il bordo della cappa e il bordo del piano a GAS.
• Potenza massima del piano a a GAS 12.6Kw.
• Per la distanza minima tra il bordo esterno del piano a GAS e il bordo esterno del bruciatore più vicino alla cappa, veri care le immagini di seguito in base alla potenza del piano GAS.

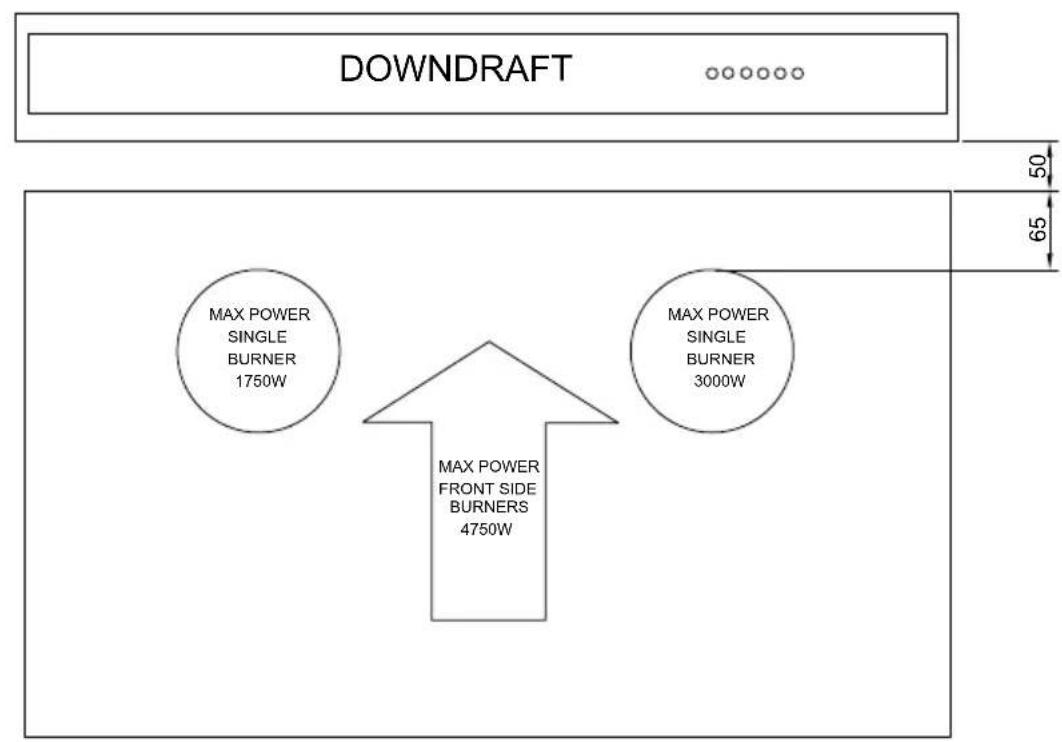

DOWNDRAFT MAX POWER SINGLE BURNER 1750W MAX POWER FRONT SIDE BURNERS 4750W MAX POWER SINGLE BURNER 3000W 50 65

Smontaggio del filtro Antigrasso, montaggio del filtro carbone ....10

Connessione elettrica della cappa 11

COME FUNZIONA LA CAPPA 13

COME PULIRE LA CAPPA 15

1. Prima di procedere nell'installazione dell'apparecchio verificare che tutti i componenti non siano danneggiati, in caso contrario contattare il rivenditore e non proseguire con l'installazione.

Prima dell'installazione del downdraft, rimuovere lo spessore di sicurezza evidenziato nella foto (Fig. 1).

Inoltre leggere attentamente tutte le istruzioni di seguito riportate.

• Utilizzare un tubo di evacuazione aria che abbia la lunghezza massima non superiore a 5 metri.
• Limitare il numero di curve nella canalizzazione poiché ogni curva riduce l'efficienza di aspirazione equiparata a 1 metro lineare. (Es: se si utilizzano n°2 curve a 90°, la lunghezza della canalizzazione non dovrebbe superare i 3 metri di lunghezza).
• Evitare cambiamenti drastici di direzione.
• Utilizzare un condotto con diametro da 150mm costante per tutta la lunghezza.
• Utilizzare un condotto di materiale approvato normativamente.

Per il mancato rispetto delle precedenti istruzioni la ditta fornitrice non risponderà per problemi di portata o rumorosità e nessuna garanzia sarà prestata.

1. Prima di effettuare il foro controllare che nella parte interna del mobile, in corrispondenza della zona di alloggio del downdraft, non sia presente la struttura del mobile o altri particolari che potrebbero creare problemi per la corretta installazione. Verificare che gli ingombri del downdraft e del piano cottura siano compatibili con il mobile e quindi sia fattibile l'installazione.

2. Effettuare nella parte posteriore del piano cottura, un foro rettangolare delle dimensioni di 842x100 mm per il modello da 90 cm e 542x100 per il modello da 60 cm. 1142 x100 per il modello da 120 cm. Nel caso di versione con motore già montato, togliere le viti e rimuovere il gruppo aspirante per poter inserire il downdraft nel foro praticato.

3. Installare il downdraft nel foro praticato, inserendoloda sopra (Fig. 2).

4. Fissare il downdraft all'interno del mobile utilizzando le apposite staffe in dotazione (Fig. 3). Procedere al montaggio delle staffe nella parte inferiore del dawndraft (Fig. 3) facendo in modo che tra la parte inferiore della staffa ed il fondo del mobile rimanga una distanza di 2 mm (Fig. 3). Questa distanza permetterà la trazione verso il basso del prodotto al momento del fissaggio per far aderire perfettamente la cornice inox sul piano di lavoro.

Prima di inserire le viti nel mobile assicurarsi che il prodotto sia perfettamente perpendicolare al piano di lavoro.

1. Dopo aver completato l'installazione e dopo aver collegato il prodotto alla rete elettrica, sollevare il downdraft e rimuovere il blocco sportello (Fig. 4); successivamente aprire lo sportello (Fig. 5) e posizionare i filtri (Fig. 6). Nel caso della versione con motore a bordo procedere al montaggio del gruppo motore orientando l'uscita dell'aria nella posizione prescelta verso il basso o verso l'alto (Fig. 7). Il motore può essere installato sia sul lato anteriore che sul lato posteriore del downdraft. Ad avvenuta installazione del motore procedere al montaggio della canalizzazione per l'uscita dell'aria.
2. Nel caso di versione con motore esterno posizionare in una zona idonea il gruppo aspirante (motore esterno) e disporre il condotto di evacuazione dell'aria di scarico. Procedere al montaggio della canalizzazione uscita aria tra il motore esterno e il downdraft. Selezionare l'uscita aria tra le cinque possibilità (Fig. 8) ed installare il raccordo in dotazione.
3. Posizionare la scatola metallica contenente i componenti elettronici in una zona facilmente accessibile per eventuali interventi di assistenza (Fig. 9) collegando i connettori (Connettore 9 poli per controllo attuatore e controllo sicurezze) (Fig. 10).
4. Collegare il cavo del motore a bordo, o del motore remoto, alla morsettiera presente all'interno della scatola in plastica, nel cablaggio del downdraft. Fare attenzione nel rispettare i colori dei cavi durante il collegamento elettrico (FIG. 14).

UTILIZZO

La presente cappa è stata progettata per aspirare i fumi, i grassi e i vapori di cottura. E' realizzata per poter essere utilizzata sia in versione con scarico all'esterno che in versione filtrante.

Versione con scarico all'esterno

La cappa può essere i installata in versione con scarico verso l'esterno dell'abitazione, in questo caso procedere all'applicazione del canale di evacuazione fino all'esterno (tubi di evacuazione non forniti.)

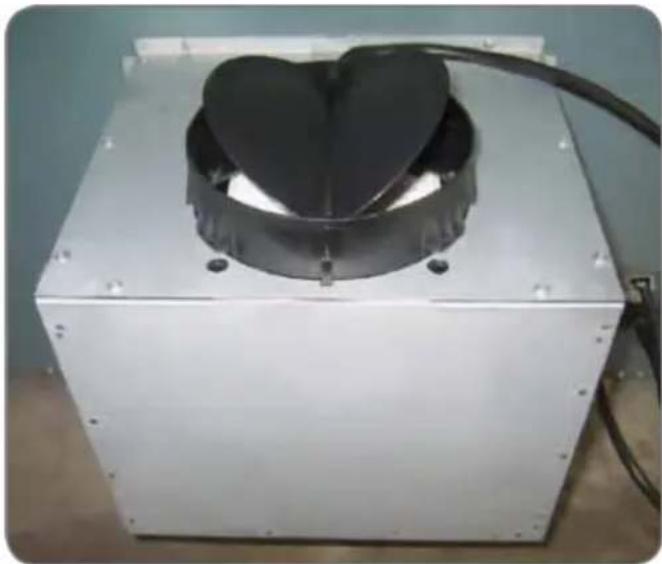

Bloccaggio della valvola di non ritorno

AVVERTENZA

Prima di connettere il tubo essibile di uscita dell'aria assicurarsi che le valvole di non ritorno siano libere di ruotare liberamente.

In caso di impianto con scarico all'esterno, l'installazione della valvola di non ritorno impedisce l'entrata di vento e i ritorni d'aria.

Versione ltrante

Nel caso in cui lo scarico dei fumi e dei vapori verso l'esterno non fosse possibile, si può utilizzare la cappa nella versione filtrante.

Per fare ciò, bisogna installare i filtri carbone.

L'aria riciclata attraverso i filtri carbone viene rinviata nella cucina attraverso un condotto che convoglia l'aria su un lato del mobile (fig.11).

ATTENZIONE

L'installazione deve essere conforme alle norme vigenti in materia di ventilazione degli ambienti chiusi. In particolare, l'aria evacuata, non deve essere convogliata in un condotto utilizzato per lo scarico dei fumi o di apparecchi che utilizzano gas o altro combustibile. L'utilizzo di condotti non più in uso non è possibile, salvo parere favorevole di un tecnico quali cato.

SMONTAGGIO DEL FILTRO ANTIGRASSO, MONTAGGIO DEL FILTRO CARBONE

Il montaggio e smontaggio dei filtri antigrasso e dei filtri carbone va effettuato con il downdraft in posizione aperta. Per questo, spingere il tasto (Fig.15B / Fig. 16H). Quindi rimuovere il pannello frontale spingendo contemporaneamente sulla parte superiore di ogni lato. Il pannello ruota in avanti, liberando l'accesso ai filtri antigrasso (Fig. 6). Rimuovere i filtri antigrasso per poter accedere ai filtri carbone (Fig. 12). Il cambio dei filtri carbone va effettuato in funzione della frequenza di utilizzo del Downdraft, e comunque almeno una volta ogni 6 mesi.

AVVERTENZA

Dopo aver sostituito i ltri riposizionare il pannello inox anteriore, in caso contrario il Downdraft non è abilitato.

CONNESSIONE ELETTRICA DELLA CAPPA

AVVERTENZA

Posizionare la scatola metallica contenente i componenti elettronici ad una distanza non inferiore a 65 cm dal piano cottura a gas o comunque a 65 cm dal punto di aspirazione della cappa.

NOTA

Vi raccomandiamo di installare la scatola metallica contenente i componenti elettronici almeno a 10 cm dal suolo e ad una distanza sufficiente da tutte le fonti di calore (es: lato di un forno, o piano cottura).

ATTENZIONE

Quest'apparecchio è dotato di un cavo di alimentazione H05 VVF a 3 conduttori da 0,75 mm2 (neutro, fase e terra). Esso deve esser allacciato ad una rete a 220 – 240 V monofase per mezzo di una presa di corrente normalizzata CEI 60083 che dovrà rimanere accessibile dopo l'installazione, conformemente alle norme per l'installazione stessa. Si declina ogni responsabilità in caso di incidente causato da una mancata messa a terra o da una messa a terra non corretta. L'apparecchio deve essere alimentato mediante un dispositivo di protezione differenziale (RCD) avente una corrente residua nominale non superiore a 30mA. Se il cavo d'alimentazione è danneggiato chiamare l'assistenza postvendita per evitare ogni rischio.

AVVERTENZA

L'allacciamento del Downdraft alla rete elettrica deve essere effettuato da personale tecnico qualificato e specializzato.

Il Downdraft deve essere allacciato ad una rete elettrica correttamente predisposta ed installata. L'impianto elettrico deve essere a norma VDE0100.

PERICOLO

Se la cappa dovesse presentare qualche anomalia scollegate l'apparecchio oppure rimuovete il fusibile corrispondente alla linea di scollegamento dell'apparecchio.

Se l'apparecchio non è provvisto di spina o se al termine dell'installazione questa non è facilmente accessibile è necessario prevedere un dispositivo di separazione del prodotto dalla rete elettrica che abbia una distanza di apertura dei contatti di tutti i poli di almeno 3 mm.

Il presente apparecchio è conforme alle Direttive Europee 2006/95/CE (Direttive Basse Tensione) e 2004/108/CE (Compatibilità Elettromagnetica).

Al momento dell'installazione e delle operazioni di manutenzione l'apparecchio deve essere scollegato dalla rete elettrica, i fusibili devono essere staccati o rimossi.

Verificare che:

• La potenza sia sufficiente.
- Le linee di aliment azione siano in buono stato.
- Il diametro dei cavi sia conforme alle norme di installazione.

Collegamento elettrico del motore alla cappa

Il motore è dotato di un cavo elettrico con 8 fili di colori diversi, che si devono collegare alla cappa con la morsettiera che si trova dentro la scatola nera di plastica collocata all'interno della cappa.

E' molto importante che il collegamento sia eseguito da un installatore professionale, o dal servizio di assistenza autorizzato, in quanto si tratta di cavi all'interno dei quali circola alta tensione.

ATTENZIONE! Prima di iniziare il collegamento scollegare la cappa dalla rete elettrica.

I fili elettrici si collegano secondo l'ordine indicato nelle istruzioni della foto attaccata alla scatola dei collegamenti, rispettando l'ordine dei colori. Collegarli male o invertire i colori può procurare gravi danni alla cappa e al motore. Suddetti danni non sono coperti da garanzia di fabbrica.

Vedere immagini di installazione e collegamenti in base alla versione motore :

Per la versione motore V950/V1200/V1100

Per la versione motore V2000

Lato motore

Lato cappa

Lato motore

Lato cappa

Cappe a Cielo

Downdraf

COME FUNZIONA LA CAPPA

MODELLO VERSIONE STANDARD SDD2 (FIG. 15)

A: Interruttore discesa pannello aspirante/ OFF Ha la funzione di chiusura del pannello aspirante sia in forma totale che su posizioni intermedie al di sopra di 180mm dal piano cottura.

Durante la chiusura il pannello aspirante rimane in funzione alla velocità impostata fino all'altezza di 180 mm dal piano cottura. Al di sotto di tale dimensione la funzione di aspirazione si interrompe automaticamente.

B: Interruttore salita pannello aspirante ON/1° Velocità

Ha la funzione di estrazione del pannello aspirante fino all'altezza massima di 300 mm e di impostazione automatica della prima velocità di aspirazione al raggiungimento di 180 mm di altezza. Premendo di nuovo il tasto al raggiungimento di tale altezza, è possibile posizionare il pannello aspirante in posizioni intermedie desiderate fino al massimo di 300mm mantenendo invariata la velocità di aspirazione del motore.

C: Interruttore 2° velocità

D: Interruttore 3° velocità

E: Interruttore 4° velocità

Hanno la funzione di impostare le rispettive velocità di aspirazione dopo che il pannello aspirante ha raggiunto 180 mm di altezza dal piano cottura e di posizionare l'altezza del pannello aspirante ripremendo lo stesso tasto fino ad un massimo di 300 mm.

F: Timer

Trascorsi 10 min dalla sua impostazione, permette di arrestare il motore di aspirazione, di chiudere il carrello e di spegnere le luci, se accese.

La funzione impostata viene segnalata dal lampeggio dei led “D” relativo alla velocità imposta-ta. L'annullamento del timer avviene premendo di nuovo il tasto.

Modello SDD2 VERSIONE TOUCH CONTROL (Fig. 16)

Tasto OFF (Fig. 16G) Ha la funzione di chiusura del pannello aspirante sia in forma totale che su posizioni intermedie al di sopra di 180 mm dal piano di cottura, durante la chiusura il pannello aspirante rimane in funzione alla velocità impostata fino all'altezza di 180mm dal piano di cot- tura. Al di sotto di tale dimensione la funzione di aspirazione si interrompe automaticamente.

Tasto On/+ (Fig. 16H) Ha la funzione di estrazione del pannello aspirante fino all'altezza mas- sima di 300mm e di impostazione automatica della prima velocità di aspirazione al raggiungi- mento dell'altezza di 180mm dal piano di cottura.

Premendo ulteriormente il tasto dopo il raggiungimento di tale dimensione è possibile aumen- tare la velocità del motore di aspirazione.

Nel caso in cui il pannello aspirante sia posizionato ad un altezza intermedia compresa tra 180 mm e 300mm è possibile riavviare la salita del pannello aspirante agendo prima sul tasto OFF e successivamente sul tasto On/+.

Leds (Fig. 16I): Le velocità di funzionamento vengono indicate dai leds blue (1° velocità led in basso a sinistra).

TASTO MENO: (Fig. 16L) è attivo solo se l'altezza del pannello aspirante è superiore ai 18cm dal piano cottura e consente di ridurre la velocità del motore di aspirazione.

TASTO TIMER (Fig. 16M): Ha la funzione di arresto automatico del sistema di aspirazione e di chiusura automatica del pannello aspirante dopo dieci minuti dalla sua impostazione.

Altre funzioni:

Spegnimento automatico:

Dopo 4 ore di funzionamento ininterrotto dall'ultima impostazione, l'apparecchio si spegne e si chiude automaticamente.

Saturazione filtri antigrasso:

Dopo 30 ore di funzionamento gli indicatori di velocità “D” lampeggiano tutti simultaneamente ad indicare la saturazione dei filtri antigrasso.

Per resettare questo allarme mantenere premuto il tasto “TIMER” per almeno 3 secondi, quando il carrello è aperto.

Calibrazione del Downdraft:

Dopo aver installato il Downdraft, occorre avviare la procedura di calibrazione necessaria a regolare lo sforzo di estrazione dell'unità filtrante.

Collegare il prodotto alla rete elettrica facendo attenzione che sia conforme alla tensione di alimentazione richiesta dalla targhetta dati tecnici.

Premere il tasto (fig. 15B / fig. 16H), inizia l'estrazione dell'unità filtrante, raggiunti i 18 cm di altezza dell'unità filtrante, premere il tasto (fig. 15B / fig. 16G) per arrestare la salita; successivamente premere il tasto TIMER ed entro due secondi il tasto (fig. 15B / fig. 16G). A questo punto il Downdraft esegue la calibrazione dell'unità filtrante spostandola in alto e in basso per alcuni centimetri, durante questa fase i tastini della pulsantiera comandi lampeggiano.

TEMPORIZZAZIONI

Con l'entrata in vigore dal 1º Gennaio 2015 dei nuovi regolamenti della Commissione Europea EU65 "Energy label" e EU66 "Ecodesign", abbiamo reso conforme i prodotti in base ai requisiti richiesti.

Tutti i modelli nelle versioni energy label dispongono di una elettronica, con funzioni di temporizzazione delle velocità di aspirazione, superiore a 650m³/h.

In effetti i modelli con motore a bordo, con portata massima superiore a 650m³/h, prevedono la IVa velocità temporizzata dopo 6 minuti di funzionamento, Trascorsi i tempi di cui sopra il motore di aspirazione passa alla IIIa velocità in maniera automatica.

I prodotti in versione external motor, vengono abbinati soltanto con motori remoti dove, come per la versione con motore a bordo, vengono temporizzate le velocità con portate superiori a 650m³/h. (Vedi istruzioni riportate nei motori remoti).

I motori remoti, che hanno una portata superiore a 650m³/h sia alla IVa che alla IIIa velocità, vengono automaticamente temporizzate come segue: dalla IVa velocità, dopo 6 minuti di funzionamento passa automaticamente alla II velocità.

Se il prodotto viene impostato alla IIIa velocità, passa automaticamente alla II velocità dopo 7 minuti. Resta comunque possibile modificare le velocità in uso.

Il prodotto in modalità stand-by ha un consumo inferiore a 0.5W.

Sicurezza antipinzatura:

Qualora un ostacolo impedisca la chiusura del downdraft, la chiusura si interrompe e il downdraft risale.

AVVERTENZA

Questa operazione deve essere eseguita soltanto da un tecnico autorizzato.

COME

PULIRE LA CAPPA

Una manutenzione accurata è una garanzia di buon funzionamento e buona resa di un apparecchio nel corso del tempo.

ATTENZIONE

La cappa dovrà essere scollegata dall'alimentazione elettrica, sia quando si stacca la presa, sia quando si attiva il salvavita, prima di rimuovere i filtri metallici. Dopo la pulizia, bisogna ricolloca-re i filtri metallici come da istruzioni.

MANUTENZIONE COME PROCEDERE?		PRODOTTI / ACCESSORIDA UTILIZZARE
Superficie esterna e accessori	Non utilizzare in nessun caso pagliette metalliche, prodotti abrasivi o spazzole troppo dure.	Per la pulizia della super cie esterna della cappa e dello schermo del vano lampada, utilizzare esclusivamente detergenti per uso domestico reperibili in commercio diluiti in acqua, quindi sciacquare con acqua pulita e asciugare con un panno morbido.
Filtro cartuccia a carrello aperto	Dopo 30 ore di funzionamento il downdraft segnalerà la saturazione dei ltri antigrasso.La saturazione è segnalata median-te il lampeggio dei 4 leds centrali.Il reset si effettua premendo il tasto timer [IMAGE] a carrello aperto per al-meno 3 secondi.	La pulizia dei ltri anti-grasso può essere effettuata manualmente o in lavastoviglie.I ltri anti-grasso devono essere puliti regolarmente perché possono costituire un rischio di incendi, reinserire i ltri antigrasso e il pannello frontale facendo attenzione che sia ben ag-ganciato sui due lati in quanto può provocare il blocco del downdraft.
Filtro a carbone	Nella versione ricircolo bisogna sostituire il ltro a carbone attivo periodicamente.Per rimuovere il ltro a carbone bisogna prima di tutto rimuovere il ltro antigrasso e poi tirare la chiavetta in plastica del pannello stesso e staccarlo dalla sua sede.Per inserire il ltro al carbone attivo eseguire l’operazione opposta. Sostituire il ltro al carbone usato in media ogni sei mesi.

SINTOMO SOLUZIONE
La cappa non funziona....	Varificate che:Non vi sia un blacout di corrente.Sia stata effettivamente selezionata una certa velocità.La connessione a 9 poli sia ben inserita.Il tasto rosso di reset posizionato sopra la scatola impianto elettrico sia premuto.Nella connessione 9 polo accertarsi che i fili siano ben inseriti nel connet- tore stesso. (In fase di collegamento la troppa pressione esercitata potrebbe piegare i contatti).
La cappa ha un rendimento scarso...	Varificate che:La velocità motore selezionata sia sufficiente per la quantità di fumi e di vapori presenti.La cucina sia areata sufficientemente da permettere una presa d'aria.Il filtro al carbone non sia usurato (cappa in versione filtrante).Il canale uscita aria sia libero e conforme al paragrafo 2.Le valvole di non ritorno del gruppo di aspirazione siano libere di ruotare.
La cappa si arresta nel corso del funzionamento	Varificate che:Non vi sia un black out di corrente.Il dispositivo a taglio omnipolare non sia scattato.

SERVIZIO DI ASSISTENZA POST VENDITA

Gli interventi di assistenza durante il periodo di garanzia devono essere effettuati da un SAT (servizio assistenza tecnica) autorizzato dalla ditta o dal distributore.

• Si deve prevedere un accesso facile all'interno del mobile dove si installano i componenti elettronici della cappa per futuri interventi di assistenza e manutenzione.
• Si deve prevedere un facile accesso al motore per futuri interventi di assistenza e manutenzione.
• Qualora non ci sia un facile accesso alla cappa o ai suoi componenti, l'intervento in garanzia non verrà effettuato fino a quando l'utente finale o l'installatore non renda il prodotto accessibile.

NOTA

Al momento della chiamata, riportare i riferimenti dell'apparecchio (Type Fig. 13A ed equipment Fig. 13B e data di fabbricazione Fig. 13C).

Queste informazioni sono riportate nella targa dati tecnici e targa data posta nella parte inferiore del downdraft.
