Merk	Pando
Model	PHT941
Producttype	Inbouw elektrische oven
Inbouwafmetingen (H x B x D)	450-460 x 560-568 x 580 mm
Afmetingen product zonder voorpaneel (H x B x D)	430 x 545 x 537 mm
Nettogewicht	25 kg
Voeding	220-240 V, 50/60 Hz
Maximaal vermogen (230 V)	3015 W
Nuttige inhoud	44 L
Energie-efficiëntieklasse	A+
Energie-efficiëntie-index (EEI)	80,8
Temperatuurbereik	30 - 270 °C
Kookfuncties	Traditioneel, Traditioneel met ventilator, Grill en bodem, Maxi grill, Grill, Bodem, Pizza, Turbo, Zachtjes garen, Deeg laten rijzen, Ontdooien, ECO-stand
Kookassistent	Pando Chef (automatische recepten)
Kinderveiligheid	Vergrendeling bedieningspaneel
Reinigingssysteem	SCS (Stoomreinigingssysteem)
Binnenverlichting	Halogeen, 25 W
Meegeleverde accessoires	Versterkt rooster, vlakke bakplaat 30, diepe bakplaat 50
Deurmateriaal	Glas
Installatietype	Inbouw in kolom of onder werkblad
Display	Digitaal scherm met touchbediening

Veelgestelde vragen - PHT941 Pando

Hoe stel ik de klok in op de Pando PHT941 oven?

Wanneer de oven voor het eerst wordt aangesloten, toont het scherm knipperend 12:00. Draai aan de linker knop om de uren in te stellen en aan de rechter knop voor de minuten. Bevestig met de OK-toets of wacht enkele seconden. Om later de tijd te wijzigen, houdt u de Aan/Uit-toets ingedrukt tot de tijd knippert en herhaalt u de stappen.

Hoe activeer ik de kinderslot?

Houd de toets lang ingedrukt tot u een pieptoon hoort. Het symbool verschijnt op het scherm, wat aangeeft dat het bedieningspaneel is vergrendeld. Om te deactiveren, herhaalt u dezelfde handeling.

Wat moet ik doen als de oven niet verwarmt?

Controleer eerst of de oven correct is aangesloten en de klok is ingesteld. Zorg ervoor dat de functiekeuze en temperatuur op een geldige waarde zijn ingesteld. Als het probleem aanhoudt, controleer dan de zekeringen van uw installatie. Als de oven in de DEMO-modus staat, zal deze ontwerpmatig niet verwarmen.

Hoe programmeer ik een uitgestelde bereiding met de PHT941 oven?

Tijdens het koken drukt u op de ⏻-toets om de timeropties te openen. Selecteer eerst de Kookduur, bevestig. Selecteer vervolgens de Eindtijd koken en bevestig. De oven berekent automatisch de starttijd om op de gekozen tijd klaar te zijn. Deze optie is niet beschikbaar bij automatische recepten.

Hoe gebruik ik het SCS-reinigingssysteem?

Verwijder alle accessoires uit de oven. Giet 200 ml water op een doek die op de bodem van de oven ligt (voeg eventueel een lepel mild afwasmiddel toe). Selecteer de SCS-functie (symbool △) met de linker knop en bevestig. De duur is vast ingesteld op 24 minuten. Laat na afloop afkoelen en veeg de resten weg met de doek.

Welke automatische recepten zijn beschikbaar met Pando Chef?

De Pando Chef-assistent biedt recepten voor gevogelte (kip, eend, gans, kalkoen), vlees (speenvarken, rundvlees, lamsvlees, ribben), vis (koolvis, zalm), brood (wit, bruin, volkoren), pizza's (dikke of dunne bodem) en desserts (cake in vorm, fruittaart, enz.). Sommige vereisen voorverwarming of het keren van het gerecht.

Hoe activeer ik de DEMO-modus?

Voordat u de klok voor het eerst instelt, drukt u gelijktijdig op de toetsen ⏻ en ⏻ tot 'DEMO Mode ON' wordt weergegeven. Stel vervolgens de klok in. De oven werkt normaal maar verwarmt niet. Om te deactiveren, haalt u de stekker uit het stopcontact.

Hoe vervang ik de binnenlamp van de oven?

Koppel eerst de oven los. Voor de bovenlamp: schroef de lens los en vervang de lamp (bestand tegen 300 °C). Voor de zijlamp: verwijder de lens met een plat gereedschap en vervang de lamp. Als de lamp van het LED-type is, neem dan contact op met de technische dienst.

Wat moet ik doen als de ovendeur vergrendeld blijft (symbool brandt)?

Als de oven is uitgeschakeld en de deur niet opengaat, is de deurvergrendeling actief. Deactiveer deze door de kinderslotprocedure te volgen (lang indrukken van ). Als de oven heet is na pyrolyse, wacht dan tot hij is afgekoeld; de vergrendeling wordt automatisch uitgeschakeld wanneer de veiligheidstemperatuur is bereikt.

Welke accessoires worden meegeleverd met de Pando PHT941 oven?

De oven wordt geleverd met een versterkt rooster, een vlakke bakplaat (hoogte 30 mm) en een diepe bakplaat (hoogte 50 mm). Telescopische rails kunnen optioneel beschikbaar zijn, afhankelijk van het model.

GEBRUIKSAANWIJZING PHT941 Pando

Beschrijving van de ovenfuncties......49

Milieuvriendelijk gebruik van de oven ...50

Bakgids....51

Magnetronfuncties....51

Voordelen van microgolven 51

Hoe werkt de magnetronoven? ..... 51

Waarom wordt het voedsel warm? .....51

Koken met de magnetron 52

Koken met de magnetron....53

Ontdooien met microgolven....53

Stoomfuncties....54

Luchtstoom van stoom ....54

Gebruik, tabellen en suggesties......55

Wat voor soort serviesgoed kan men gebruiken? 55

Magnetron-functie 55

Het testen van serviesgoed 55

Conventionele functies ....56

Gecombineerde functies....56

Aluminium bakjes en aluminiumfolie..... 56

Deksels....56

Temperatuur- en tijdstabellen....64

Vlees....65

Vis....68

Pizza....69

Brood....70

Voorgerechten en pasta ....71

Gebak....72

Ontdooien volgens tijdsduur 75

Vis....76

Stoom....76

Vlees....77

Eieren....77

Bijgerechten....77

Opwarmen....77

Knoedels....77

Groenten....77

Nagerechten....77

Fruit (Steriliseren/Inkoken)....77

Blancheren 77

Ontdooien....77

Serviesgoed....77

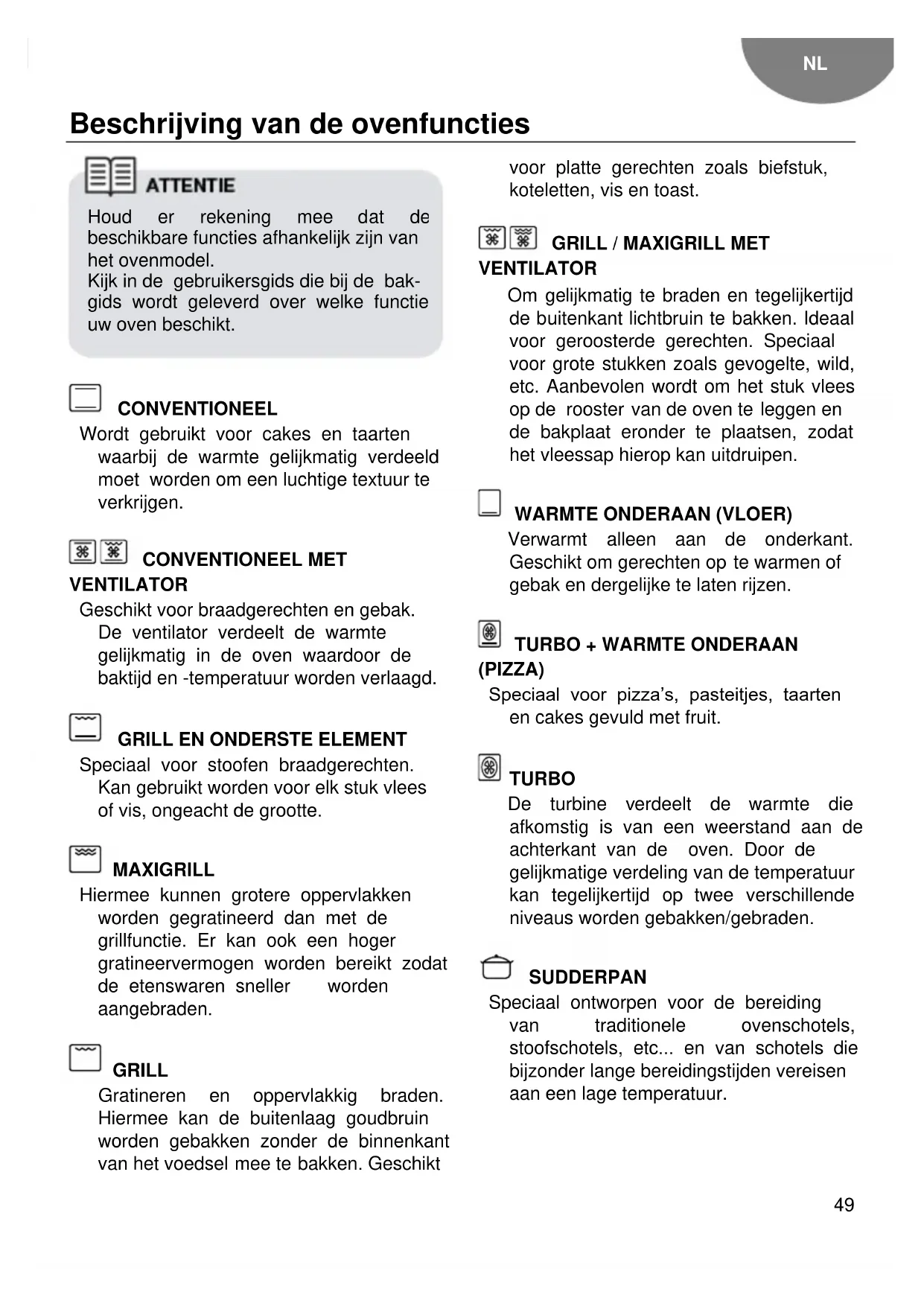

Beschrijving van de ovenfuncties

ATTENTIE

Houd er rekening mee dat de beschikbare functies afhankelijk zijn van het ovenmodel.

Kijk in de gebruikersgids die bij de bak- gids wordt geleverd over welke functie uw oven beschikt.

CONVENTIONEEL

Wordt gebruikt voor cakes en taarten waarbij de warmte gelijkmatig verdeeld moet worden om een luchtige textuur te verkrijgen.

CONVENTIONEEL MET

VENTILATOR

Geschikt voor braadgerechten en gebak. De ventilator verdeelt de warmte gelijkmatig in de oven waardoor de baktijd en -temperatuur worden verlaagd.

GRILL EN ONDERSTE ELEMENT

Speciaal voor stoofen braadgerechten. Kan gebruikt worden voor elk stuk vlees of vis, ongeacht de grootte.

MAXIGRILL

Hiermee kunnen grotere oppervlakken worden gegratineerd dan met de grillfunctie. Er kan ook een hoger gratineervermogen worden bereikt zodat de etenswaren sneller worden aangebraden.

GRILL

Gratineren en oppervlakkig braden. Hiermee kan de buitenlaag goudbruin worden gebakken zonder de binnenkant van het voedsel mee te bakken. Geschikt

voor platte gerechten zoals biefstuk, koteletten, vis en toast.

GRILL / MAXIGRILL MET

VENTILATOR

Om gelijkmatig te braden en tegelijkertijd de buitenkant lichtbruin te bakken. Ideaal voor geroosterde gerechten. Speciaal voor grote stukken zoals gevogelte, wild, etc. Aanbevolen wordt om het stuk vlees op de rooster van de oven te leggen en de bakplaat eronder te plaatsen, zodat het vleessap hierop kan uitdruipen.

WARMTE ONDERAAN (VLOER)

Verwarmt alleen aan de onderkant. Geschikt om gerechten op te warmen of gebak en dergelijke te laten rijzen.

TURBO + WARMTE ONDERAAN

(PIZZA)

Speciaal voor pizza's, pasteitjes, taarten en cakes gevuld met fruit.

TURBO

De turbine verdeelt de warmte die afkomstig is van een weerstand aan de achterkant van de oven. Door de gelijkmatige verdeling van de temperatuur kan tegelijkertijd op twee verschillende niveaus worden gebakken/gebraden.

SUDDERPAN

Speciaal ontworpen voor de bereiding van traditionele ovenschotels, stoofschotels, etc... en van schotels die bijzonder lange bereidingstijden vereisen aan een lage temperatuur.

ECO ECO

Hiermee kunnen de gerechten in uw oven met een minimum energieverbruik worden bereid. De oven gebruikt geforceerde convectie en afhankelijk van het model wordt hij enkele minuten voor de beëindiging van het bakproces uitgeschakeld, zodat de restwarmte in de oven kan worden benut en het gerecht het perfecte eindresultaat heeft. Geschikt voor vis en allerlei gebraden vleessoorten.

ONTDOOIEN

Deze functie is geschikt voor het langzaam ontdooien van etenswaren. Met name etenswaren die zonder op te warmen worden gegeten, zoals onder andere koude crèmesoepen, pasta en taarten.

Bij sommige modellen kan de ontdooifunctie de etenswaren verwarmen door middel van een heteluchtsysteem op 2 niveaus. Het HI-niveau is geschikt voor vlees in het algemeen en het LO-niveau voor vis, gebak en brood.

MAGNETRON

Deze functie is ideaal om groenten, aardappelen, rijst, vis en vlees te bereiden en op te warmen.

MAGNETRON EN

GECOMBINEERDE FUNCTIES

Deze functie is ideaal voor de bereiding van lasagne, gevogelte, ovengebakken aardappelen en geroosterde etenswaren.

STOOM

Deze functie is ideaal om groenten, aardappelen, rijst, vis en vlees te bereiden.

RIJZEND DEEG

Specifiek ontworpen om brooddeeg en deeg van gebak te laten rijzen.

SNEL VOORVERWARMEN

Met deze functie kan de oven snel worden voorverwarmd op de geselecteerde temperatuur. Gebruik deze functie wanneer het nodig is dat de oven een bepaalde temperatuur heeft voordat u het gerecht erin zet.

Milieuvriendelijk gebruik van de oven

Volg onderstaande adviezen op voor optimaal energieverbruik:

• Haal de accessoires die u niet gaat gebruiken uit de oven.
• Gebruik bij voorkeur donkere ovenschalen.
• Open de ovendeur tijdens het bakken zo min mogelijk.

• Verwarm zo min mogelijk de oven leeg voor. Doe de etenswaren in de koude oven, mits het recept dit toelaat.

• Als uw oven over de ECO-functie beschikt, gebruik deze functie dan altijd als het recept dit toelaat.

• Zet bij lange bakprocessen de oven 5 à 10 minuten voor de totale baktijd uit om de restwarmte te benutten.
• Als uw oven over ventilatiefuncties beschikt, bak dan diverse gerechten tegelijk.

Bakgids

De bakfuncties zijn afhankelijk van ieder model. In de bijgevoegde tabellen worden de meest gebruikelijke bakfuncties aangegeven.

De in de tabellen aangegeven tijden en temperaturen zijn slechts richtlijnen.

Aanbevolen wordt om te beginnen met de laagste waarden en deze zo nodig te verhogen.

Neem altijd de laagste van de in de tabellen aangegeven waarden in acht.

In de regel zijn de in de tabellen aangeduide tijden erop berekend dat de etenswaren in een koude oven worden gezet.

Gerechten waarvoor de lege oven eerst moet worden voorverwarmd, worden uitdrukkelijk aangegeven.

Magnetronfuncties

VOORDELEN VAN MICROGOLVEN

Bij een traditioneel fornuis dringt de hitte van de weerstanden of gaspitten langzaam in het voedsel, van buiten naar binnen toe. Er gaat daarom veel energie verloren aan het opwarmen van de lucht, onderdelen van het fornuis en potten of pannen.

Bij de magnetronoven wordt de hitte door het voedsel zelf gegenereerd, d.w.z. dat de hitte van de binnen naar buiten toegaat. Er gaat geen warmte verloren aan de lucht, ovenwanden of serviesgoed (als deze geschikt zijn voor de magnetron), dus alleen het voedsel zelf wordt opgewarmd.

Samengevat bieden magnetronovens de volgende voordelen:

1. Kortere kooktijden; een vermindering van over het algemeen 3/4 van de tijd in vergelijking met de conventionele methode.

2. Uiterst snel ontdooien van voedingmiddelen, waardoor het gevaar voor bacterieën wordt verminderd.

Sommige modellen beschikken over de snelle voorverwarmingsfunctie. Deze functie ver laagt de baktijd ten opzichte van wat er in de tabel is aangeduid. Als u deze functie gebruikt, doe het gerecht dan pas in de oven als hij meldt dat de baktemperatuur is bereikt.

De hoogtes van de bakplaten zijn van onderaf aan:

1: Onder.

2: Midden.

3: Hoog

De hoog 4 zijn geschikt om te gratineren of te roosteren.

Plaats het gerecht zoveel mogelijk in het midden op de bakplaat of het rooster om een gelijkmatig eindresultaat te krijgen.

1. Energiebesparing.

2. De voedingswaarde van het voedsel wordt behouden dankzij de kortere kooktijd.

Hoe werkt de magnetronoven?

In de magnetronoven bevindt zich een hoogspanningsventiel, magnetron genaamd, dat elektrische energie omzet in microgolven. Deze elektromagnetische golven worden naar de binnenkant van de oven gestuurd en verdeeld door een metalen verspreider of een Keramische grondplaat.

Binnenin de oven verspreiden de microgolven zich in alle richtingen, worden door de metalen wanden weerkaatst en dringen het voedsel op gelijkmatige wijze binnen.

Waarom wordt het voedsel warm?

De meeste voedingsmiddelen bevatten water, waarvan de moleculen gaan trillen onder invloed van de microgolven.

De wijving tussen de moleculen veroorzaakt warmte die de temperatuur van het voedsel verhoogt en het ontdooit, kookt of warm houdt.

Aangezien de warmte binnenin het voedsel ontstaat:

• Kan dit zonder of met een beetje vocht of vet gekookt worden;
• Gaat het ontdooien, opwarmen of koken in de magnetronoven sneller dan met een conventionele oven;
• Blijven vitamines, mineralen en voedingsstoffen behouden;
• Blijven de natuurlijke kleur en aroma behouden.

De microgolven dringen door porselein, glas, karton of plastic maar niet door metaal. Gebruik daarom geen metalen schalen of bakjes of serviesgoed met een metalen onderdeel in de magnetronoven.

Microgolven worden door metaal werkaatst...

...dringen door glas en porselein...

... en worden door de voedingsmiddelen opgenomen.

Lees aandachtig het hoofdstuk "Veiligheidsinstructies" alvorens met de magnetron te koken.

Volg de volgende aanwijzingen bij het koken met de magnetron:

• Vóór het opwarmen of bereiden van voedsel met schil of vel (bijvoorbeeld appels, tomaten, aardappelen, worsten) prik de schil of het vel door zodat het niet uit elkaar kan spatten. Maak een inkeping in het voedsel alvorens met de bereiding te beginnen.
• Alvorens een schaal of pot te gebruiken, controleer of die geschikt is voor de magnetron (zie hoofdstuk over het soort serviesgoed).
• Bij het bereiden van voedsel met weinig vocht (bijv. brood ontdooien, popcorn maken, enz.) treedt er een snelle verdamping op. Op die manier werkt de oven alsof hij leeg is en kan het voedsel verkolen. Dit kan de oven en het serviesgoed beschadigen. Stel daarom alleen de nodige tijd in en blijf in de buurt.
• Het is niet mogelijk grote hoeveelheden olie (frituren) in de magnetronoven op te warmen.
• Haal kant-en-klare maaltijden uit hun verpakking, aangezien die niet altijd hittebestendig zijn. Volg de door de fabrikant opgegeven instructies.
• Als er meerdere stukken serviesgoed zijn, zoals bijvoorbeeld kopjes thee, verdeel die dan gelijkmatig over het hele draaiplateau.
• Sluit plastic zakken niet met metalen knijpers maar met plastic knijpers. Prik de zak verschillende keren door zodat stoom makkelijk kan ontsnappen.
• Als u voedsel kookt of opwarmt, controleer of die een minimumtemperatuur van 70°C bereiken.
• Tijdens het kookproces kan er waterdamp ontstaan op het glas van de deur dat eventueel kan beginnen druppen. Dit is een normaal verschijnsel dat zich zeker zal voordoen als de omgevingstemperatuur laag is. De veiligheid van de oven wordt daardoor niet beïnvloed. Veeg na de bereiding het condensatiewater weg.

- Als u vloeistoffen opwarmt gebruik serviesgoed met een grote opening, zodat stoom makkelijk kan ontsnappen.

Bereid het voedsel volgens de aanwijzingen en neem de in de tabellen aangegeven kooktijden en vermogensstanden in acht.

Denk eraan dat de opgegeven waarden slechts een aanwijzing zijn en dus kunnen variëren naargelang van de begintoestand, de temperatuur, de vochtigheid en het soort voedsel. Het is aangeraden de tijden en vermogensstanden aan elke situatie aan te passen. Naargelang van het voedsel kan het nodig zijn de kooktijd te verlengen of in te korten of de vermogensstand te verhogen of verlagen.

Koken met de magnetron...

1. Hoe groter de hoeveelheid voedsel, hoe langer de kooktijd. Denk eraan dat:
2. Dubbele hoeveelheid » dubbele tijd
3. Half de hoeveelheid » halve tijd
4. Hoe lager de temperatuur, hoe langer de kooktijd.
5. Vloeibaar voedsel warmt sneller op.
6. Het gelijkmatig verdelen van het voedsel op het draaiplateau vergemakkelijkt het gelijkvormig kookproces. Als u de dikkere stukken voedsel aan de buitenkant van het plateau legt en de dunnere in het midden, zal u verschillende soorten voedsel tegelijk kunnen opwarmen.
7. De deur van de oven kan op elk moment worden geopend. De oven stopt automatisch met werken. De magnetron gaat pas verderwerken als u de deur sluit.
8. Afgedekt voedsel heeft minder kooktijd nodig en behoudt bovendien beter zijn oorspronkelijke smaak en kleur. Het deksel dient wel de microgolven door te laten en moet van kleine openingen zijn voorzien om stoom te laten ontsnappen.
9. Voor een optimaal resultaat wanneer men kleine hoeveelheden (zoals een glas water, een kopje melk of een zakje popcorn) opwarmt, wordt het aangeraden

deze op de glazen schotel te plaatsen op het 1ste of hoger niveau.

1. Draai of meng het voedsel regelmatig voor gelijkmatige verwarming.
2. Voor een optimaal kookresultaat met een magnetron moet het rek worden verwijderd. Plaats de etenswaren op de glazen lade op de onderste of hogere niveaus.
3. Plaats geen etenswaren of containers met etenswaren/vloeistoffen rechtstreeks op de bodem van de holte. Voor een betere opwarming moeten de etenswaren of containers met etenswaren/vloeistoffen boven de glazen lade worden geplaatst.
4. Bedek de bodem van de oven niet met aluminium of folie. Zo kunt u de oven beschadigen.

ONTDOOIEN MET MICROGOLVEN

1. Gebruik om te ondooien alleen serviesgoed dat geschikt is voor gebruik in de magnetron (porselein, glas, geschikt plastic).
2. De ontdooi per gewichtfunctie en de tabellen hebben betrekking op rauw voedsel.
3. De ontdooitijd hangt af van de hoeveelheid en de dikte van het voedsel. Hou bij het ontdooien van voedsel rekening met het ontdooiproces. Verdeel het voedsel gelijkmatig over de schaal.
4. Verdeel het voedsel zo gelijkmatig mogelijk in de oven. Dikkere stukken vis of kippenbouten dienen aan de buitenkant te liggen. U kan de delicatere delen met een stukje aluminiumfolie afschermen. Belangrijk: de aluminiumfolie mag niet in contact komen met de wanden, aangezien dit boogontlading zou kunnen veroorzaken.
5. De dikste stukken dienen verschillende malen omgedraaid te worden.
6. Verdeel het diepgevroren voedsel zo gelijkmatig mogelijk, aangezien de smallere en dunnere delen sneller

ontdooien dan de grotere en dikkere delen.

1. Vetrijk voedsel zoals boter, kwark en room mag niet helemaal ontdooien. Als het op kamertemperatuur staat, is het binnen enkele minuten klaar om opgediend te worden. Bevroren slagroom moet voor gebruik geroerd worden.
2. Leg gevogelte op een omgekeerd bord zodat het vocht kan weglopen.
3. Wikkel brood in een papieren servet, zodat het niet teveel uitdroogt.

4. Draai het voedsel op regelmatige tijdstippen.

5. Haal het diepgevroen voedsel uit de verpakking en vergeet hierbij niet eventuele metalen haakjes te verwijderen. Als de verpakking om voedsel in de diepvriezer te bewaren ook voor opwarmen en bereiden kan dienen, verwijder dan alleen het deksel. Leg in de overige gevallen het voedsel in schalen die geschikt zijn voor magnetronovens.

6. Gooi het vocht, voornamelijk dat van gevogelte, na het ontdooien weg en laat het in geen geval in aanraking komen met het overige voedsel.
7. Let erop dat bij het automatische ontdooien er een doorwarmtijd nodig is tot het voedsel volledig is ontdooid.

Stoomfuncties

Luchtstoom van stoom

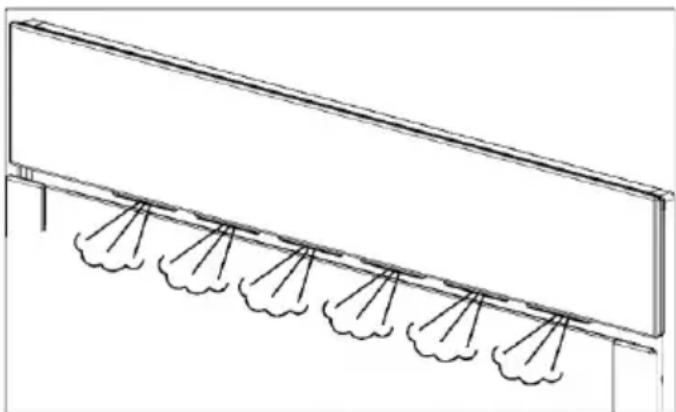

Een periodiek optredende luchtstroom van stoom vanuit de voorkant van de oven is normaal.

Dit is met name merkbaar in de winter of in omgevingen met een hoge vochtigheidsgraad.

Om het overtollige water in de oven te verminderen, wordt het geadviseerd een bak op het onderste rek te plaatsen. De condens die vrijkomt uit de voeding begint te druppelen vermindering van het overtollige water in het apparaat. Het overgebleven water kan makkelijk met een doek worden gedroogd.

Zorg ervoor dat het drupbakje onder de deur wordt gedroogd na elk gebruik. Vloeistof kan ophopen in dit bakje kan snel overstromen en schade veroorzaken aan de omliggende kasten. U hebt toegang tot dit bakje via de open deur.

Gebruik, tabellen en suggesties

De geperforeerde bak is geschikt voor het bereiden van verse of diepgevroren groenten, vlees en gevogelte. Het is hierbij belangrijk dat de niet-geperforeerde bak op het eerste niveau wordt geschoven. Zo wordt druppelend vocht opgevangen en wordt de oven niet vies. De geperforeerde bak met voedsel moet op het tweede niveau geschoven worden.

De niet-geperforeerde bak wordt gebruikt om kwetsbaar voedsel te stomen, zoals compote en knoedels.

Het rooster wordt gebruikt voor het bereiden in kleine bakjes, zoals bijvoorbeeld dessertschaaltjes en om gerechten op een bord op te warmen.

Raadpleeg de tabellen voor nadere informatie.

De aanbevolen tijden en temperaturen dienen als richtlijn. De werkelijke bereidingstijd is afhankelijk van het soort voedsel en de kwaliteit ervan.

1 2 3 4

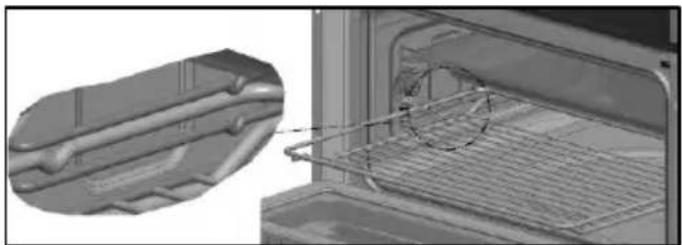

Om het rooster te verwijderen, heft u het aan de voorkant lichtjes op wanneer de bolling naar onderen de zijwand van de oven raakt (zie afbeelding).

We raden u aan het rooster samen met een bakplaat te gebruiken bij het bereiden van gerechten die kunnen druipen.

Wat voor soort serviesgoed kan men gebruiken?

Magnetron-functie

Houd er bij de magnetron-functie rekening mee dat de microgolven door metalen oppervlakken worden weerkaatst. Glas, porselein, aardewerk en plastic laten microgolven door.

Daarom mag geen serviesgoed van metaal of met metalen delen of versieringen in de magnetron gebruikt worden. Glas en aardewerk met metalen delen of versieringen (bijv. loodkristal) mogen niet gebruikt worden.

Ideaal om in de magnetron te koken is resistent glas, porselein of aardewerk en

hittebestendig plastic. Fijn en breekbaar glas of porselein dienen korte tijd gebruikt te worden om vooraf bereid voedsel te ontdooien of op te warmen.

Warm voedsel geeft warmte af aan de schalen, die zeer heet kunnen worden. Gebruik daarom altijd een pannenlap!

Het testen van serviesgoed

Plaats het servies in de oven gedurende 20 seconden op de hoogste vermogensstand van de magnetron. Als dit hierna nog steeds koud is of nauwelijks is opgewarmd, is het geschikt. Warmt het echter op of ontstaat er boogontlading, dan is het niet geschikt.

LET OP

Als u een magnetron gebruikt, zorg er dan voor dat er geen ongeschikte voorwerpen in de oven staan, inclusief draadrekken of bakplaten die deel uitmaken van het apparaat en alleen mogen worden gebruikt met grill- of ovenfuncties.

Conventionele functies

Bij de grillfunctie en Hete Lucht dient het serviesgoed tegen een temperatuur van minstens 300°C bestand te zijn.

Plastic serviesgoed is niet geschikt.

Gecombineerde functies

Bij de Gecombineerde functies dient het serviesgoed zowel voor de magnetron als voor de grill geschikt te zijn.

Aluminium bakjes en aluminiumfolie

Kant-en-klare gerechten in aluminium bakjes of aluminiumfolie mogen in de oven worden geplaatst indien het volgende in acht wordt genomen:

• Houd rekening met de aanbevelingen van de fabrikant op de verpakking.
• Aluminium bakjes mogen niet hoger zijn dan 3 cm of in contact komen met de wanden van de binnenruimte (minstens 3 cm afstand). Het aluminium deksel dient te worden verwijderd.

- Plaats het aluminium bakje rechtstreeks op het draaiplateau. Als u het rooster gebruikt, plaats het bakje dan op een porseleinen schotel. Plaats het bakje nooit rechtstreeks op het rooster!

- De bereidingstijd is langer aangezien de microgolven het voedsel alleen van

bovenaf binnendringen. In geval van twijfel, gebruik alleen serviesgoed dat geschikt is voor de magnetron.

• Aluminiumfolie kan gebruikt worden om microgolven te werkaatsen tijdens het ontdooiproces. Delicaat voedsel zoals gevogelte of gehakt vlees kan tegen oververhitting worden beschermd door de respectieve uiteinden af te dekken.
• Belangrijk: de aluminiumfolie mag niet rechtstreeks in contact komen met de wanden van de binnenruimte, aangezien er boogontlading zou kunnen ontstaan.

Deksels

Aangeraden wordt glazen of plastic deksels te gebruiken of plastic folie, aangezien op deze manier:

1. Overvloedige verdamping wordt tegengegaan (voornamelijk bij lange bereidingstijden);
2. Het bereidingsproces sneller is;
3. Het voedsel niet uitdroogt;
4. Het aroma behouden blijft.

Het deksel moet voorzien zijn van openingen zodat er geen druk ontstaat. Plastic zakken dienen eveneens openingen te hebben. Zowel flessen als potjes met babyvoeding en andere gelijkaardige potjes mogen alleen zonder deksel worden opgewarmd, aangezien ze anders uit elkaar zouden kunnen spatten.

INFORMATIE

Voor een algemeen idee van welk typ ovengerei geschikt is voor elke situatie kunt u de tabel aan het einde van deze handleiding in het hoofdstuk "Ovengerei" raadplegen.

** Laten rijzen voor inschakeling , 100 °C, circa 30 min.

Serviesgoed\Ingestelde functie	Magnetron		Conventionele functies	Gecombineerde functies
	Ontdooien/opwarmen	Koken
Glas en porselein 1)
Huishoudelijk, niet vuurvast, mag in de vaatwasser	ja	ja	nee	nee
Geglazuurd aardewerk
Vuurvast glas en porselein	ja	ja	ja	ja
Gres serviesgoed 2)
Geglazuurd of niet, zonder metalen versieringen	ja	ja	nee	nee
Terracotta 2)
Geglazuurd	ja	ja	nee	nee
Ongeglazuurd	nee	nee	nee	nee
Plastic 2)
Hittebestendig tot 100°C	ja	nee	nee	nee
Hittebestendig tot 250°C	ja	ja	nee	nee
Plastic folie 3)
Plastic film voor voedingsmiddelen	nee	nee	nee	nee
Cellofaan	ja	ja	nee	nee
Papier, karton, perkament 4)	ja	nee	nee	nee
Metaal
Aluminiumfolie	ja	nee	ja	nee
Aluminium verpakkingen 5)	nee	ja	ja	ja
Accessoires (rooster)	ja	ja	ja	ja

1. Zonder gouden of zilveren rand en zonder loodkristal.
2. Neem de aanwijzingen van de fabrikant in acht!
3. Gebruik geen metalen knijpers om de zakken te sluiten. Doorprik de zakken. Gebruik de folies alleen om af te dekken.
4. Gebruik geen papieren bordjes.
5. Alleen lage aluminium verpakkingen en zonder deksel. Het aluminium mag niet in contact komen met de wanden van de binnenruimte.

NL Installatie en onderhoud

Inhoudsopgave Installatie- en onderhoudsinstructies

VEILIGHEIDSINSTRUCTIES 68

Elektrische veiligheid 68

Veiligheid voor kinderen 69

Gebruiksveiligheid van de oven 69

Veiligheid bij de reiniging en het onderhoud 70

Veiligheid bij het gebruik van de pyrolysereinigingscyclus 70

INSTALLATIE 72

Voorafgaand aan de installatie 72

Installatie in een kolom 72

Installatie onder een werkblad ..... 72

Elektrische aansluiting 72

Oveninstallatie 72

mILIEU-INFORmATIE 73

Milieuvriendelijke verwijdering van de verpakking 73

Verwijdering van het product 73

Energiegegevens 73

Montage van de uitschuifbare rails ..... 74 Uitschuifbare rails met inklapbare clip ..... 74 Uitschuifbare rails met inklapbare clip ..... 74

REINIGING EN ONDERHOUD 75

Reiniging van de buitenkant en de ovenaccessoires .... 75

Reiniging van de binnenkant van de oven 75

De bakplaatsteunen demonteren .... 75 De steunen monteren .... 75 Het achterpaneel demonteren .... 75 Ovens met neerklapbare grill .... 76

Reiniging van de ovendeur .... 76 Demontage/montage van de deur met scharnier in de oven .... 76 Demontage/montage van de deur met scharnier in de deur .... 76 Demontage/montage van de binnenglazen van de ovendeur .... 77

De ovenlamp verwisselen .... 77 De bovenlamp verwisselen .... 77 De zijlamp verwisselen.... 77 De ledlamp verwisselen .... 77

Als iets niet werkt 78 Technische gegevens 79

AFBEELDINGEN 93

VEILIGHEIDSINSTRUCTIES

Lees deze instructies aandachtig door om op juiste en veilige wijze het maximale rendement uit uw oven te halen. Bewaar deze handleiding zodat een nieuwe eigenaar hem ook kan lezen.

Elektrische veiligheid

Als de oven niet is uitgerust met een voedingskabel, kunnen de volgende kabels worden gebruikt in niet-pyrolytische ovens: H05RR-F / H05VV-F / H05V2V2-F / H07RN-F / H05SS-F. In pyrolytische oven dienen uitsluitend kabels van het type H05SS-F te worden gebruikt. Het aansluitschema wordt in afbeelding 1 weergegeven.

De oven moet altijd op een goede aardverbinding worden aangesloten en de installatie van dit apparaat moet voldoen aan de geldige reglementen.

Dit product is bedoeld om gebruikt te worden op een hoogte van maximaal 2.000 meter.

Voor de installatie van de oven moet de vaste stroominstallatie zijn voorzien van systemen voor de volledige uitschakeling overeenkomstig de installatiereglementen (aangepast aan de te verduren stroomdichtheid en met een ruimte van minimaal 3 mm tussen de contacten) onder de omstandigheden van overspanning categorie III voor de uitschakeling in noodsituaties, de reiniging of de verwisseling van de lamp. In geen geval mag de aardingskabel door deze schakelaar worden geleid.

Deze schakelaar kan worden vervangen door een stekker, mits deze bij normaal gebruik toegankelijk is.

Elke manipulatie of reparatie aan het apparaat, met inbegrip van de vervanging van de voedingskabel, dient te worden uitgevoerd door de bevoegde Technische Dienst die daarbij originele reserveonderdelen dient te gebruiken. Reparaties of hantering door andere personen kunnen schade aan het

apparaat of een verkeerde werking veroorzaken en uw veiligheid in gevaar brengen.

Zet de oven uit wanneer hij kapot is.

Bij ovens gecombineerd met een werkblad kunnen alleen de door de fabrikant aanbevolen werkbladen worden gemonteerd om mogelijke risico's te vermijden.

Veiligheid voor kinderen

Laat kinderen tijdens het bakken en braden of de pyrolyse-reiniging niet in de buurt van de oven komen. Het apparaat kan namelijk zeer hoge temperaturen bereiken.

Kinderen onder de 8 jaar moeten uit de buurt worden gehouden, tenzij er voortdurend op hen gelet wordt. Kinderen mogen niet met het apparaat spelen.

Dit apparaat kan gebruikt worden door kinderen ouder dan 8 jaar en personen met beperkte lichamelijke, zintuiglijke of geestelijke vermogens of zonder ervaring of kennis, onder toezicht en na de juiste aanwijzingen te hebben ontvangen om het apparaat op veilige wijze te gebruiken en mits zij zich bewust zijn van de gevaren die het met zich mee brengt.

Gebruiksveiligheid van de oven

De oven mag alleen met gesloten deur in werking zijn.

Gebruik de oven alleen wanneer deze aan de binnenkant van het meubel is geïnstalleerd (Zie installatie van de oven).

Installeer de oven niet achter decoratieve deuren. Dit kan oververhitting tot gevolg hebben.

De fabrikant is niet aansprakelijk voor ander gebruik dan de huishoudelijke bereiding van levensmiddelen.

Bewaar geen oliën, vetten of brandbare materialen in de oven. Dit kan gevaarlijk zijn als u de oven aanzet.

Leun niet op de geopende deur en ga er evenmin op zitten. Dit kan de ovendeur beschadigen en uw veiligheid in gevaar brengen.

De bakplaat en het rooster hebben een systeem waardoor zijn gedeeltelijk uit de oven getrokken en de etenswaren bewerkt kunnen worden. Breng deze accessoires altijd in de oven aan zoals wordt aangegeven in het hoofdstuk Accessoires.

Tijdens het gebruik wordt het apparaat heet. Gebruik hand- schoenen wanneer u iets in de oven wilt bewerken en raak de verwarmingselementen niet aan.

Gebruik alleen de meegeleverde temperatuursonde in de oven (modellen met deze uitrusting).

Veiligheid bij de reiniging en het onderhoud

Haal de stekker van het apparaat uit het stopcontact alvo- rens er een willekeurige handeling aan uit te voeren.

Gebruik geen stoom- of waterdrukreinigers om de oven schoon te maken.

Gebruik geen scherpe krabijzers, metalen schuursponzen, staalborstels of commerciële schuurpoeders om de ovendeur schoon te maken, aangezien het oppervlak hiermee kan worden beschadigd of het glas kapot kan gaan.

De reinigings- en onderhoudswerkzaamheden die de gebruiker moet verrichten mogen niet zonder toezicht door kinderen worden uitgevoerd.

Controleer, voordat u het lampje gaat vervangen, eerst of de stekker van de oven uit het stopcontact is gehaald, om mogelijke elektrische schokken te voorkomen.

Verwijder alle accessoires en vaatwerk uit de oven, met inbegrip van de houders voor de bakplaten en/of telescoopgeleiders.

Verwijder gelekt vocht of buitensporige vuilresten. Deze kunnen tijdens het pyrolyseproces ontvlammen waardoor brandgevaar ontstaat.

Zet de oven, voor uw veiligheid, nooit aan zonder het achterpaneel dat de ventilator beschermt.

Veiligheid bij het gebruik van de pyrolysereinigingscyclus

Voordat u met de reinigingscyclus begint:

ERG BELANGRIJK: Verwijder alle accessoires en vaatwerk uit de oven, met inbegrip van de houders voor de bakplaten en/of telescoopgeleiders.

Verwijder gelekt vocht of buitensporige vuilresten. Deze kunnen tijdens het pyrolyseproces ontvlammen waardoor brandgevaar ontstaat.

Verwijder de vuilresten van de ovenpakking.

Volg de instructies voor het programmeren van de pyrolyse-reinigingscyclus nauwkeurig op.

Tijdens het pyrolysereinigingsproces:

Laat geen doeken of andere stoffen voorwerpen aan het handvat van de oven hangen of ermee in aanraking komen.

Uit veiligheidsoverwegingen moet de kookplaat tijdens het pyrolyseproces van de oven uitgeschakeld blijven. Dit wanneer de oven onder het werkblad is geïnstalleerd.

Het licht in de oven blijft uit en kan niet aangaan.

De oven is uitgerust met een automatische blokkeerbeveiliging die voorkomt dat de deur tijdens het reinigingsproces kan worden geopend. Probeer de ovendeur niet te openen terwijl de blokkeerbeveiliging in werking is.

RMATIE

In deze handleiding worden de algemene eigenschappen van ovens beschreven. Daarom kan het zijn dat ze niet exact overeenstemmen met de eigenschappen van uw oven. Kijk voor de mogelijkheden en specifieke toebehoren van uw oven in de Gebruikershandleiding die bij deze handleiding is gevoegd.

De fabrikant behoudt zich het recht voor om eigenschappen van het product te wijzigen om de werking ervan te verbeteren.

Installatie

Deze informatie is uitsluitend bestemd voor de installateur, aangezien hij verantwoordelijk is voor de montage en elektrische aansluiting. Als u zelf de oven installeert, dan is de fabrikant niet aansprakelijk voor mogelijke schade.

VOORAFGAAND AAN DE INSTALLATIE

Pak de oven bij de handvaten aan de zijkant om hem te verplaatsen. Gebruik het handvat van de deur nooit om de oven op te tillen.

Wanneer u de oven onder een werkblad installeert, houdt u zich dan aan de installatie-instructies daarvan.

Voorkom uitstekende elementen (versterkingen van het meubel, leidingen, stopcontacten etc.) aan de achterkant van het meubel.

Een stopcontact voor aansluiting op het netwerk dat in het meubel waarin de oven wordt geïnstalleerd, moet binnen de schaduwzone worden geplaatst. Afbeelding 2.

Het keukenmeubel waarin de oven wordt geïnstalleerd en de aangrenzende meubels moeten temperaturen van meer dan 85 °C kunnen verdragen.

Houd u aan de installatie-instructies. Zo niet, dan kan het ventilatiecircuit van de oven geblokkeerd raken, waardoor het keukenmeubel en het apparaat zelf schade kunnen oplopen door hoge temperaturen.

Controleer de afmetingen van het meubel en de daarin aan te brengen openingen volgens onderstaande afbeeldingen.

Installatie in een kolom.

Oven van 60 cm: Afbeelding 7*.

Oven van 45 cm: Afbeelding 8*.

* Voor de installatie van pyrolytische ovens mogen GEEN openingen in de schaduwzones van het keukenmeubel worden aangebracht.

Installatie onder een werkblad.

Oven van 60 cm: Afbeelding 9*.

Oven van 45 cm: Afbeelding 10*.

* Voor de installatie van pyrolytische ovens mogen GEEN openingen in de schaduwzones van het keukenmeubel worden aangebracht.

De netspanning en frequentie overeenstemmen met de op het gegevensplaatje aangeduide gegevens.

De elektrische aansluiting op het gegevensplaatje het aangeduide maximale vermogen kan verdragen.

Controleer na de elektrische aansluiting de juiste werking van alle elektrische onderde- len van de oven.

OVENINSTALLATIE

Voor alle ovens en na de elektrische aansluiting:

1. Plaats de oven in het keukenmeubel en zorg ervoor dat de voedingskabel niet vastgeklemd raakt of in aanraking komt met de warme delen van de oven.

2. Kijk of de kast van de oven niet in aanraking is met de wanden van het keukenmeubel en of er minstens een afstand van 2 mm met de aangrenzende meubels bestaat.

3. Centreer de oven in het meubel, zodat een minimale afstand van 5mm tussen de oven en de deuren van de aangrenzende meubels wordt gegarandeerd. Afbeelding 3.

4. Open de deur en klem de bij de oven mee-geleverde plastic buffers op hun respectieve plaatsen. Afbeelding 11.

5. Bevestig de oven aan het meubel d.m.v. de meegeleverde bouten, schroef ze vast aan het meubel d.m.v. de buffers.

Leun tijdens stap 4 en 5 niet op de geopen-de ovendeur. Aangezien de oven nog niet

aan het meubel is vastgemaakt, kan deze naar voren schieten en op de grond vallen.

Milieu-informatie

MILIEUVRIENDELIJKE VERWIJDERING VAN DE VERPAKKING

De verpakking is gemaakt van volledig recyclebare materialen en kan opnieuw gebruikt worden. Raadpleeg de gemeente over plaatselijke normen voor het verwijderen van deze materialen.

VERWIJDERING VAN HET PRODUCT

Het symbool op het product of op de verpakking geeft aan dat dit apparaat niet kan worden behandeld als normaal huisafval. U dient het voor het recyclen ervan bij een afvalpunt voor elektrische en elektronische apparaten af te geven. Op deze manier helpt u mogelijke negatieve gevolgen voor het milieu en de volksgezondheid door een onjuiste verwerking te voorkomen.

Voor meer gedetailleerde informatie over het hergebruik van het apparaat kunt u contact opnemen met de gemeente, de huisafval-dienst of de winkel waar u het product heeft gekocht.

ENERGIEGEGEVENS

Tests om te voldoen aan de eisen van de richtlijnen 66/2014 (ecologisch ontwerp) en 65/2014 (energie-etikettering) conform de Europese norm EN 60350-1.

Verbruiksmetingen uitgevoerd onder diverse omstandigheden kunnen andere dan de voor uw oven weergegeven waarden geven.

Kijk voor de gegevens van het energieverbruik van uw oven in de Gebruikershandleiding die bij deze handleiding is gevoegd.

Vóór het eerste gebruik

Door het productieproces kunnen er zich in de oven vetresten of andere onzuiverheden bevin- den. Ga om deze te verwijderen als volgt te werk:

1. Verwijder alle verpakkingsonderdelen, met inbegrip van het beschermplastic als dat er is.

2. Zet uw oven een uur lang aan op 200 °C, op functie / of, in voorkomend geval, op / kijk hiervoor in de bij deze handleiding gevoegde Gebruikershandleiding.

3. Laat de oven afkoelen door de deur te openen. Op deze manier wordt de oven geventileerd en verdwijnen geuren uit de binnenkant.

4. Maak de oven en accessoires na het afkoelen schoon.

Tijdens deze eerste werking ontstaan er rook en geuren. Vandaar dat u voor een goede ventilatie van de keuken moet zorgen.

Andere belangrijke instructies

Giet geen water op de bodem terwijl de oven in werking is, aangezien het email daardoor kan beschadigen.

Bij gerechten met een hoog vloeistofgehalte is het normaal dat er condens op de ovendeur ontstaat.

Als de ovendeur tijdens het bakken wordt gesloten, is het geluid van de lucht in de oven te horen. Dit is een normaal effect dat is te wijten aan de druk die wordt uitgeoefend door de deur wanneer deze wordt gesloten. Dit om de luchtdichtheid van de oven te garanderen

Accessoires

Zet geen ovenschalen of etenswaren op de bodem van de oven. Gebruik altijd de bakplaten en roosters die bij de oven worden geleverd.

Voor het maken van yoghurt kunnen de glazen direct op de bodem van de oven worden neergezet.

Voor het bereiden van andere etenswaren dient de bakplaat of het rooster in de zijgeleiders in de oven te worden geschoven, zoals hierna wordt aangegeven:

1. Tussen de twee stangen van de zijsteunen of op een van de uitschuifbare rails als de oven daarmee is uitgerust.
2. Het rooster en sommige bakplaten zijn voorzien van gleuven om te voorkomen dat zij per ongeluk naar buiten worden getrokken. Plaats deze gleuven naar de achterzijde van de oven en omlaag gericht. Afbeelding 4.
3. Het oppervlak van het rooster waarop de ovenschalen komen te staan, moet onder de zijstaafjes komen te zitten. Zo wordt voorkomen dat de ovenschaal er per ongeluk af glijdt. Afbeelding 5.
4. De bakplaten hebben aan de voorkant een rand waarmee zij gemakkelijk uit de oven getrokken kunnen worden. Plaats de bakplaat met deze rand richting de buitenkant van de oven. Afbeelding 6.

MONTAGE VAN DE UITSCHUIFBARE RAILS

Sommige ovenmodellen zijn als accessoire uitgerust met een set uitschuifbare rails (telescoopgeleiders).

Ga als volgt te werk om de uitschuifbare rails op de verchroomde steunen te monteren:

Uitschuifbare rails met inklapbare clip

BELANGRIJK

De rails moeten van onderaf tellend op hoogte 2 worden geplaatst. Afbeelding 12.

1. Verwijder de beschermfolie.
2. Maak grote clips aan de bovenste stang vast en klap de rail neer totdat de kleine clips aan de onderste stang zijn vastgeklemd. Afbeelding 12.
3. U hoort een "klik" als de rail juist is vastge- maakt. Afbeelding 13.
4. De inkeping voor de regeling van de bakplaat/het rooster dient aan de voorzijde van de oven te zitten. Afbeelding 13.

Uitschuifbare rails met inklapbare clip

BELANGRIJK

De enkelvoudige uitschuifbare rails moeten van onderaf tellend op de 1e, 2e, 3e en 5e hoogte worden geplaatst. Afbeelding 14.

De dubbele uitschuifbare rails moeten van onderaf tellend op de 1e, 2e en 3e hoogte worden geplaatst. Afbeelding 15.

Bij ovens van 45 cm worden de uitschuifbare rails op de 1e hoogte geplaatst. Afbeelding 16.

1. Maak de clip aan de bovenste stang van het gewenste niveau vast. Afbeelding 17.
2. U hoort een "klik" als de rail juist is vastge- maakt. Afbeelding 18.
3. De inkeping voor de regeling van de bakplaat/het rooster dient aan de voorzijde van de oven te zitten. Afbeelding 18.

Reiniging en onderhoud

LET OP

Sluit het apparaat van de stroom af alvorens er handelingen aan te verrichten.

REINIGING VAN DE BUITENKANT EN DE OVENACCESSOIRES

Maak de buitenkant van de oven en de accessoires met lauwwarm zeepwater of met een mild afwasmiddel schoon.

Wees voorzichtig met roestvrije of gelakte oppervlakken en gebruik alleen sponzen of doeken die geen krassen kunnen veroorzaken.

BELANGRIJK

Doe de uitschuifbare rails niet in de vaatwasser. In de vaatwasser verdwijnt het vet dat het schuiven vergemakkelijkt, waardoor de rails vastlopen en onbruikbaar worden.

REINIGING VAN DE BINNENKANT VAN DE OVEN

Maak de binnenkant van de oven regelmatig schoon om vetresten of etenswaren te verwijderen. Deze geven bij een volgend gebruik rook en geuren af of kunnen vlekken doen ontstaan.

Gebruik nylon borstels of sponzen met lauw zeepsop voor geëmailleerde oppervlakken (ovenbodem). Laat de oven eerst afkoelen. Gebruik ovenreinigers alleen op de geëmailleerde oppervlakken, volgens de aanwijzingen van de fabrikant.

LET OP

Maak de binnenkant van uw oven niet schoon met stoomreinigers of water onder druk.

Gebruik evenmin metalen schuursponsjes, staalborstels of andere middelen die het email kunnen beschadigen.

Na verloop van tijd veroorzaken bepaalde etenswaren zoals o.a. tomaten, azijn en in zout bereide gerechten verkleuringen van het email. Dit is normaal en is niet van invloed op de werking van de oven. Probeer deze vlekken niet met agressieve reinigingsmiddelen zoals omschreven schoon te maken, aangezien het oppervlak hierdoor permanent kan worden beschadigd.

Maak de deurdichting regelmatig schoon om vet- en voedselresten te verwijderen. Hiermee wordt vermeden dat deze later verslijt en kapot gaat.

Aanbevolen wordt om de deurdichting schoon te maken zonder hem te demonteren.

De bakplaatsteunen demonteren

1. Verwijder de accessoires uit de oven.
2. Schroef de voorste bevestigingsmoer (A) volledig los, trek de steunen naar voren (B) en verwijder ze. Afbeelding 19.

De steunen monteren

1. Pas de achterste inkeping in de achterste bevestigingsmoer.
2. Doe de voorste bevestigingsmoer (C) in de voorste inkeping van de steun. Afbeelding 20.
3. Klap de steun met de moer (D) in en draai deze totdat hij goed zit (E). Afbeelding 20.

Het achterpaneel demonteren

INFORMATIE

Om het achterpaneel te demonteren moeten eerst de zijsteunen worden uitgebouwd volgens de aanwijzingen van de vorige paragraaf.

Hierna:

1. Verwijder de onderste bouten (A) en daarna de bovenste bout (B). Afbeelding 21.
2. Monteer het achterpaneel door deze handelingen in omgekeerde volgorde uit te voeren.

LET OP

Zet de oven, voor uw veiligheid, nooit aan zonder het achterpaneel dat de ventilator beschermt.

Ovens met neerklapbare grill

Voor het schoonmaken van de bovenkant van de oven:

1. Wacht totdat de oven is afgekoeld.
2. Druk met beide handen de staaf van de grillweerstand (A) tegen de achterkant van de oven totdat hij loskomt uit de bevestigingsmoer (B). Afbeelding 22.
3. Laat de weerstand vallen en maak de bovenkant van de oven schoon. Afbeelding 23.
4. Breng tenslotte de grillweerstand weer in zijn aanvankelijke positie aan door de handelingen in omgekeerde volgorde uit te voeren.

Ovens met pyrolysezelfreinigingsfunctie.

Raadpleeg de Gebruikershandleiding van uw oven.

REINIGING VAN DE OVENDEUR

Om de reiniging van de ovendeur te vergemakkelijken kan hij gedemonteerd worden. Volg hiervoor de aanwijzingen op van het type deur waarmee uw oven is uitgerust.

Demontage/montage van de deur met scharnier in de oven

1. Doe de ovendeur helemaal open.
2. Vergrendel het scharnier door aan de beugels te draaien. Afbeelding 24.

3. Sluit de ovendeur tot in de vergrendelstand. Afbeelding 25.

4. Pak de deur met beide handen aan de zijkanten beet, til de deur helemaal uit de scharnieren Afbeelding 25.

1. Pak de deur met beide handen aan de onderzijde van de zijkanten vast, breng de pallen van de scharnieren op hun plaats aan en druk de deur helemaal aan. Afbeelding 26.
2. Doe de ovendeur helemaal open. Afbeelding 26.
3. Draai de beugels in hun aanvankelijke positie.

LET OP

Let erop dat de deur volledig aangebracht blijft als de beugels worden gedraaid. Anders kunnen ze worden vergrendeld als u probeert de deur te sluiten.

INFORMATIE

Als de beugels veel weerstand uitoefenen, kunt u gebruik maken van een plat gereedschap om ze te draaien.

Demontage/montage van de deur met scharnier in de deur

1. Doe de ovendeur helemaal open.
2. Vergrendel het scharnier door aan de twee beugels te draaien. Afbeelding 27.
3. Sluit de ovendeur tot in de vergrendelstand. Afbeelding 28.
4. Pak de deur met beide handen aan weerszijden vast, til hem op en haal hem volledig uit de scharnieren van de oven. Afbeelding 28.

Ga in omgekeerde volgorde te werk om de deur weer te monteren.

Demontage/montage van de binnenglazen van de ovendeur

LET OP

Als de glazen worden verwijderd terwijl de ovendeur gemonteerd is, doe dit dan altijd met vergrendeld scharnier. Zo niet, dan gaat de ovendeur dicht en kunnen de niet gemonteerde glazen kapotgaan en letsel veroorzaken.

INFORMATIE

Om dit te voorkomen wordt aanbevolen om de glazen met gedemonteerde deur te verwijderen volgens de aanwijzingen van de vorige paragraaf.

Afhankelijk van het model kan uw oven 2, 3 of 4 glazen hebben. Volg de aanwijzingen op van het type deur waarmee uw oven is uitgerust.

1. Druk met de vingers op de knoppen aan de bovenkant aan weerszijden van de ovendeur. Afbeelding 29.
2. Trek, terwijl u blijft drukken, aan de bovenste vergrendeling van de deur. Afbeelding 30.
3. Verwijder de glazen uit de deur. Maak de glazen met glasreiniger of water met zeep en een zachte doek schoon.

LET OP

Let op de volgorde en de positie van de glazen wanneer u ze verwijderd, want ze moeten weer in dezelfde volgorde en positie worden gemonteerd nadat ze zijn schoongemaakt.

1. Breng glas nr. 3 in dezelfde positie aan, zo- dat de aanduiding TERMOGLASS te zien is zoals wordt weergegeven in afbeelding 31.

2. Voor pyrolyse-ovens dient de aanduiding TERMOGLASS van de glazen nr. 3 en nr. 4 zichtbaar te zijn zoals in afbeelding 32 te zien is.

3. Breng glas nr. 2 aan met het bedrukte deel naar de binnenkant van de deur gericht.

4. Breng de bovenste deurvergrendeling opnieuw aan en zorg ervoor dat de zijknoppen op hun plaats passen.

LET OP

Zet de oven nooit aan als een van de glazen van de deur ontbreekt.

DE OVENLAMP VERWISSELEN

LET OP

Om de ovenlamp te vervangen dient de oven van het lichtnet te worden afgesloten.

De te verwisselen lamp moet bestand zijn tegen temperaturen tot 300 °C. Bestel ze bij de Technische dienst.

De bovenlamp verwisselen

1. Schroef het glas van de fitting los. Afbeelding 33.
2. Vervang de lamp en schroef het glas weer vast.

De zijlamp verwisselen

1. Maak het glas van de lamp los met behulp van een gereedschap met platte punt. Afbeelding 34.
2. Vervang de lamp en monteer het glas weer in de juiste positie.

De ledlamp verwisselen

Neem contact op met de Technische dienst.

Als iets niet werkt

In deze paragraaf vindt u een aantal van de meest voorkomende incidenten met uw oven,

de meest gebruikelijke oorzaken en de mogelijke oplossingen.

De oven werkt niet

Controleer de aansluiting op het lichtnet.

Controleer de zekeringen en de begrenzer van uw installatie.

Zorg ervoor dat de klok in de handbedie- ningsstand staat of geprogrammeerd is.

Controleer de stand van de functie- en temperatuurschakelaar.

Het licht in de oven gaat niet aan

Vervang de lamp.

Controleer de juiste montage aan de hand van de installatie-instructies.

Het opwarmcontrolelampje gaat niet aan

Selecteer een temperatuur.

Selecteer een functie.

Het lampje hoort alleen te branden als de oven aan het opwarmen is en de geselecteerde temperatuur heeft bereikt.

Rookvorming tijdens de werking van de oven

Normaal proces bij het eerste gebruik van de oven.

Maak de oven regelmatig schoon.

Verminder de hoeveelheid aan de bakplaat toegevoegd vet of olie.

Gebruik geen hogere temperaturen dan die in de baktabellen aangegeven zijn.

Bij het bakken en braden worden niet de gewenste resultaten bereikt

Kijk de baktabellen na voor informatie over de werking van uw oven.

Mijn accessoires en bakplaatsteunen zijn beschadigd

U hebt ze niet verwijderd tijdens een pyrolytisch reinigingsproces.

U moet ze vervangen door nieuwe en deze bij toekomstige reinigingscycli verwijderen.

De kleur van het email is veranderd of vertoont vlekken

De chemische samenstelling van sommige levensmiddelen kunnen deze veranderingen in het email veroorzaken.

Dit is een normaal proces dat de eigenschappen van het email niet aantast.

De oven is uit, het symbool 📄 brandt en de deur gaat niet open

De vergrendeling van de deur is ingeschakeld.

Schakel de deurvergrendeling uit volgens de aanwijzingen in de gebruikershandleiding van uw oven die bij deze handleiding wordt geleverd.

De oven staat aan, het symbool brandt en de deur gaat niet open

De vergrendeling van de deur is ingeschakeld.

Draai de functiekeuzeknop in de stand o.

Schakel de deurvergrendeling uit volgens de aanwijzingen in de gebruikershandleiding die bij deze handleiding wordt geleverd.

Om te blijven bakken of braden dient u opnieuw de gewenste bakfunctie te selecteren.

Ik heb de functieknop in stand ☐ gezet, ik heb het pyrolyseprogramma P1, P2 of P3 geselecteerd, maar het symbool ☐ knippert snel en er gaat een geluidsalarm af.

De ovendeur is niet goed gesloten, de deur kan later niet vergrendeld worden en het pyrolyseproces is geblokkeerd.

Controleer de deur en zorg ervoor dat hij goed gesloten is. Zet vervolgens de functiekeuzeknop in stand ○ en herhaal de handelingen om de pyrolyse in werking te stellen.

Ik heb de functieknop in stand ☐ gezet, ik heb het pyrolyseprogramma P1, P2 of P3 geselecteerd, maar het symbool ☐ gaat niet branden en de oven wordt niet warm

De deurschakelaar heeft niet gewerkt on- danks het feit dat de deur goed gesloten is.

Neem contact op met de Technische Dienst, want het gaat om een defect van de deurschakelaar.

Het pyrolyseprogramma is klaar en de oven is afgekoeld. De deur is echter vergrendeld en op het scherm licht het symbool 📄 en 0:00 op

De functiekeuzeknop is niet in stand o gezet nadat het pyrolyseprogramma klaar was.

Zet de functiekeuzeknop in stand ○.

Ik heb de functiekeuzeknop in stand o gezet, maar de deur blijft vergrendeld

De oven is nog niet afgekoeld tot de veiligheidstemperatuur.

Wacht totdat de temperatuur afneemt en het symbool 📁 uitgaat.

Technische gegevens

LET OP

Als het probleem ondanks deze adviezen aanhoudt, neem dan contact op met de Technische Dienst.

Geeft het soort storing dat u heeft waargenomen aan de Technische Dienst door met vermelding van:

1. Serienummer (S-No).
2. Toestelmodel (Mod.).

Deze informatie vindt u op het gegevensplaatje van uw oven. U ziet dit plaatje aan de zijkant als u de deur opent.
