GEBRUIKSAANWIJZING Fremont Audizio

Hartelijk dank voor de aanschaf van dit Audizio product. Neemt u a.u.b. een paar momenten de tijd om deze handleiding zorgvuldig te lezen, aangezien wij graag willen dat u onze producten snel en volledig gebruikt.

Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens kunnen vervallen. Neem ook altijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparaties / modificaties e.d. over te laten aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.

• Bewaar de verpakking zodat u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Voordat het apparaat in werking wordt gesteld, altijd eerst een deskundige raadplegen. Bij het voor de eerste keer inschakelen kan een bepaalde reuk optreden. Dit is normaal en verdwijnt na een poos.
• In het apparaat bevinden zich onder spanning staande onderdelen; open daarom NOOIT dit apparaat.
• Plaats geen metalen objecten en mors geen vloeistof in het effect. Dit kan leiden tot elektrische schokken of defecten.
• Toestel niet opstellen in de buurt van warmtebronnen zoals radiatoren etc. en niet op een vibrerende onder- grond plaatsen. Dek ventilatieopeningen nooit af.
• Het apparaat is niet geschikt voor continu gebruik.
• Wees voorzichtig met het netsnoer en beschadig deze niet. Als het snoer kapot of beschadigd is, kan dit leiden tot elektrische schokken of defecten.
• Als u de stekker uit het stopcontact neemt, trek dan niet aan het snoer, maar aan de stekker.
• Om brand of elektrische schok te voorkomen, dient u dit apparaat niet bloot te stellen aan regen of vocht.
• Verwijder of plaats een stekker nooit met natte handen resp. uit en in het stopcontact.
• Indien zowel de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door een vakman hersteld te worden.
• Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtbaar zijn mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met de dealer.
• Sluit het apparaat nooit op een dimmer aan.
• Reparatie aan het apparaat dient te geschieden door een vakman of een deskundige.
• Sluit het apparaat alleen aan op een 220-240VAC / 50Hz (geaard) stopcontact, verbonden met een 10-16A meterkastgroep.
• Bij onweer altijd de stekker uit het stopcontact halen, zo ook wanneer het apparaat voor een langere tijd niet gebruikt wordt. Stelregel: Bij geen gebruik stekker verwijderen.
• Als u het apparaat lang niet gebruikt heeft en het weer wil gebruiken kan er condens ontstaan; laat het apparaat eerst

op kamertemperatuur komen alvorens het weer in werking te stellen.

• Apparaat nooit in vochtige ruimten en buiten gebruiken.
• Om ongevallen in bedrijven te voorkomen moet rekening worden gehouden met de daarvoor geldende richtlijnen en moeten de aanwijzingen/waarschuwingen worden gevolgd.
• Het apparaat buiten bereik van kinderen houden. Bovendien mag het apparaat nooit onbeheerd gelaten worden.
• Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en stof ophopen. Raadpleeg bij storing te allen tijde een deskundige.
• Gebruik geen overmatige kracht bij het bedienen van het apparaat.
• Dit apparaat kan magnetisch veld veroorzaken. Houd dit apparaat ten minste 60 cm afstand van de computer of tv.
• Indien dit apparaat beschikt over een loodaccu, dient deze tenminste elke 3 maanden opgeladen te worden indien deze voor een langere periode niet wordt gebruikt anders bestaat de kans dat de accu permanent beschadigd.
• Bij een ongeval met dit product altijd eerst een deskundige raadplegen alvorens opnieuw te gebruiken.
• Tracht het apparaat niet schoon te maken met chemische oplossingen. Dit kan de lak beschadigen. Gebruik een droge doek om schoon te maken.
• Blijf uit de buurt van elektronische apparatuur die bromstoringen zouden kunnen veroorzaken.
• Bij reparatie dienen altijd originele onderdelen te worden gebruikt om onherstelbare beschadigingen en/of ontoelaatbare straling te voorkomen.
• Schakel eerst het toestel uit voordat u het netsnoer verwijdert. Verwijder netsnoer en aansluitsnoeren voordat u dit product gaat verplaatsen.
• Zorg ervoor dat het netsnoer niet beschadigd/defect kan raken wanneer mensen erover heen lopen. Het netsnoer vóór ieder gebruik controleren op breuken/defecten!
• In Nederland/België is de netspanning 220-240Vac/50Hz. Indien u reist (en u neemt het apparaat mee) informeer dan naar de netspanning in het land waar u verblijft.

Deze markering wordt weergegeven om u erop attent te maken dat een levensgevaarlijke spanning in het product aanwezig is en dat bij aanraking van deze delen een elektrische schok wordt verkregen.

Deze instructiemarkering wordt weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen.

OPMERKING: Om zeker te zijn van een correcte werking, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur tussen de 5°C/41°F en 35°C/95°F ligt.

Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen kunnen worden gerecycled, gooi ze daarom niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Alle (defecte) artikelen dienen gedurende de garantieperiode altijd retour te worden gezonden in de originele verpakking. Voer zelf geen reparaties uit aan het toestel; in élk geval vervalt de totale garantie. Ook mag het toestel niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie. Ook vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v. onoordeelkundig gebruik en het niet in achtnemen van het gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Audizio geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen . Dit geldt ook voor gevolgschade in wélke vorm dan ook.

UITPARKREN

LET OP! Pak na ontvangst de doos zorgvuldig uit. Controleer of alle onderdelen aanwezig- en in goede staat ontvangen zijn. Bij transportschade of bij het ontbreken van onderdelen onmiddellijk de verkopende partij inlichten. Bewaar de verpakking en het verpakkingsmateriaal. Indien het product moet worden teruggestuurd, is het belangrijk dat het product in originele verpakking wordt geretourneerd. Schakel het apparaat niet onmiddellijk in als het apparaat is blootgesteld aan drastische temperatuurverschillen (bv. na het transport). De ontstane condensatie kan het apparaat beschadigen. Zorg ervoor dat het apparaat eerst op kamertemperatuur komt alvorens het aan te sluiten.

AANSLUITSPANNING

Op het label aan de achterzijde van het product staat aangegeven op welke netspanning deze moet worden aangesloten. Controleer of de netspanning hiermee overeenkomt, bij alle andere netspanningen dan aangegeven kan het apparaat onherstelbaar worden beschadigd. Tevens moet het apparaat direct op de netspanning worden aangesloten en mag géén dimmer of regelbare voeding worden gebruikt.

Sluit het apparaat altijd aan op een beschermd circuit (aardlekschakelaar of zekering). Zorg ervoor dat het apparaat voldoende elektrisch is geaard om het risico op elektrocutie of brand te vermijden.

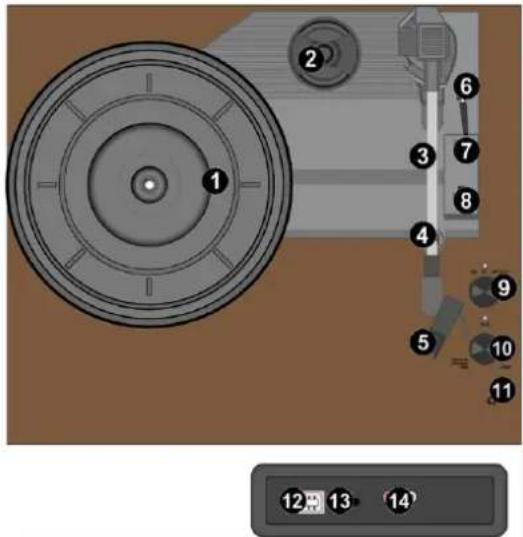

BEDIENING

1. Plateau Plaats hier uw langspeelplaat voordat u deze afspeelt
2. 45rpm adapter Met deze adapter kunt u 45-toerenplaten afspelen
3. Toon arm De toonarm kan handmatig worden opgetild of neergelaten
4. Toonarm-klem Deze klem borgt de toonarm wanneer deze in rust is of niet wordt gebruikt
5. Cartridge met naald Als de platenspeler niet wordt gebruikt is het raadzaam om de verwijderbare beschermkap over de stylus/naald te plaatsen

6. Toonarm-hendel Gebruik deze om de toonarm omhoog/omlaag te zetten

7. Autostop-schakelaar AAN/UIT Deze schakelaar zet de automatische stop-functie aan/uit. Wanneer de automatische stop is ingeschakeld, begint het plateau te draaien zodra de toonarm over de plaat wordt geplaatst en stopt het met draaien wanneer deze het einde van de plaat heeft bereikt. Sommige vinylplaten stoppen voor het einde of stoppen niet wanneer het einde is bereikt. Stel in dat geval Auto-stop in op OFF

8. 33 / 45 / 78 RPM Met deze schakelaar regelt u het toerental van de platenspeler

9. Phono/BT/BT OUT Draai om te kiezen tussen Phono-, BT of BT OUT BT maakt het afspelen van muziek via een streamingapparaat mogelijk Met BT out kunt u het geluid van een Phono-opname afspelen naar een draadloze BT-hoofdtelefoon of -luidsprekers

10. Power & Volume regelaar Om de platenspeler in te schakelen, draai deze knop naar rechts totdat deze klikt. Wanneer ingeschakeld, gebruikt u deze knop om het volume voor de interne luidsprekers en hoofdtelefoon aan te passen. Om de platenspeler uit te zetten, draait u deze knop tegen de klok in totdat deze vastklikt

11. Hoofdtelefooningang 3.5mm jack aansluiting voor hoofdtelefoon

12. USB Poort/Stroomingang Gebruik de meegeleverde USB-kabel om uw platenspeler aan te sluiten op uw computer. De USB-verbinding zal het audiosignaal sturen van de platenspeler naar uw computer. Tevens dient deze aansluiting voor de stroomtoevoer

13. AUX input 3,5 mm AUX-ingang. De AUX IN aansluiting zal automatisch de platenspeler- en BT-functies opheffen. Om de platenspeler of BT-functies weer te gebruiken, haalt u de AUX-kabel uit de AUX-IN aansluiting

14. Line output RCA-connector lijnuitgang om externe luidsprekers aan te sluiten (niet inbegrepen)

MONTAGE

Bevestig de poten aan de onderkant van de platenspeler door ze met de klok mee te draaien.

- Haal de platenspeler uit de verpakkingsdoos.

- Sluit de stroomadapter aan en zet het apparaat aan.

Let op: Gebruik alleen de bij de platenspeler geleverde adapter. Het aansluiten van een voeding met een andere waarde kan permanente schade aan de platenspeler veroorzaken en kan gevaarlijk zijn.

PLATENSPELER

• Draai de modusschakelaar om de Phono-modus te selecteren.
• Plaats de plaat op de draaitafel. Plaats indien nodig de 45-toeren adapter op de platenspeler.
• Kies de gewenste afspeelsnelheid met de snelheidskeuzeschakelaar (33-, 45- of 78-toeren).
• Draai de aan/uit- en volumeknop met de klok mee om het toestel in te schakelen.
• Zorg ervoor dat de beschermkap van de naald is verwijderd.
• Ontgrendel de toonarm door de toonarmklem los te maken.
• Breng de arm omhoog met behulp van de toonarmhendel.
• Plaats de naald boven de plaat, de draaitafel begint automatisch te draaien.
• Laat de naald langzaam op de plaat zakken met behulp van de toonarmhendel.
• Als een plaat het einde bereikt, stopt de draaitafel automatisch als de auto-stopschakelaar op ON staat. Als de schakelaar in de uit-stand staat, blijft hij draaien totdat de schakelaar in de AAN-stand wordt gezet.
  * Sommige vinylplaten stoppen voor het einde of stoppen niet wanneer het einde is bereikt. Stel in dat geval Auto-stop in op OFF.
• Til de toonarm op en zet hem op de steun wanneer u klaar bent, altijd met behulp van de toonarmhendel.
• Vergrendel de toonarm door de toonarmklem te sluiten.
• Plaats de beschermkap van de stylus terug.
  • Schakel het apparaat uit.

BT STREAMING

Voordat overdracht tussen uw BT-apparaat en de platenspeler mogelijk is, moeten beide apparaten gekoppeld worden. Dit proces wordt "Pairing" genoemd. De platenspeler dient als ontvanger om de muziekstroom te ontvangen die op de radio wordt afgespeeld.

Als u al eerder een BT-apparaat hebt gekoppeld, wordt deze verbinding automatisch hersteld als beide apparaten binnen bereik zijn en de BT-bediening is geselecteerd op de radio. "Koppelen" hoeft niet herhaald te worden. Het kan echter nodig zijn om deze functie te activeren in uw BT-apparaat.

• Zet de modusknop op de platenspeler op BT-modus.
• Een blauw lampje begint te knipperen om aan te geven dat de platenspeler in de koppelmodus staat.
• Zet de BT-streamingfunctie op uw apparaat aan. Het apparaat zal zoeken naar koppelbare BT-apparaten in het ontvangstbereik.
• Selecteer "Audizio Fremont" uit de lijst met gevonden apparaten.
• Een continu blauw lampje geeft aan dat de platenspeler succesvol gekoppeld is.
• U kunt nu uw muziek afspelen vanaf uw apparaat, waarbij u de platenspeler als speaker gebruikt.

Dit apparaat beschikt ook over een BT-zender, wat betekent dat het mogelijk is om geluid van de platenspeler via BT af te spelen op bijvoorbeeld een BT-luidspreker of draadloze hoofdtelefoon. Draai de modusknop naar de BT OUT-modus om de BT-zenderfunctie in te schakelen.

• Schakel de koppelingsmodus in op uw Bluetooth-apparaat.
• Zet de modusknop op de platenspeler in de BT OUT-modus.
• Een rood lampje begint te knipperen om aan te geven dat de platenspeler zoekt naar een beschikbaar BT-apparaat.
• Nadat het koppelen is gelukt, blijft het rode lampje branden en kan het audiosignaal van de platenspeler worden verzonden.

Opmerking: Wanneer de platenspeler als BT-luidspreker wordt gebruikt, kunnen alle andere afspeelfuncties niet tegelijkertijd worden gebruikt.

AUX IN

U kunt via de platenspeler naar de muziek luisteren die op een ander audioapparaat of smartphone is opgeslagen, via de aansluiting op de 3,5 mm AUX-IN aansluiting op de achterkant. Gebruik een kabel met 3,5 mm pinnen aan beide uiteinden, het ene uiteinde aangesloten op de AUX-IN aansluiting op de platenspeler, het andere uiteinde aangesloten op de hoofdtelefoonaansluiting van het audioapparaat (of lijnuitgang indien beschikbaar).

Zet de modusschakelaar op AUX IN modus. Speel muziek af op het aangesloten apparaat, het geluid zal worden weergegeven door de platenspeler.

LINE OUT

Sluit uw eigen luidsprekersysteem aan op de Line out aansluitingen van de platenspeler met een RCA-3,5mm audiokabel (niet meegeleverd).

OPMERKING: de RCA-kabels hebben een kleurcode. De rode plugkabel moet worden aangesloten op de rode aansluiting van zowel de platenspeler als de externe versterker of het luidsprekersysteem. De witte plugkabel moet worden aangesloten op de witte aansluiting van zowel de platenspeler als de externe versterker of het luidsprekersysteem.

AANSLUITEN OP EEN COMPUTER

Voordat u de platenspeler aansluit op een computer, moet u deze eerst loskoppelen van je mengpaneel of hifisysteem.

De bijgeleverde software is een toepassing van een derde partij en daarom behandelt Audizio geen vragen of problemen met betrekking tot de software.

1. Zet de computer aan.
2. Zodra de computer is opgestart, sluit u de platenspeler aan. De computer zal nu de drivers installeren.
3. Nadat de stuurprogramma's zijn geïnstalleerd, moet u nu de Audacity software installeren. Scan de QR-code hiernaast om op de downloadpagina te komen.

• Sluit de USB-kabel aan op de achterkant van het apparaat en het andere uiteinde op een vrije USB-poort van uw computer.
• Start de Audacity-software door te dubbelklikken op het Audacity-pictogram.

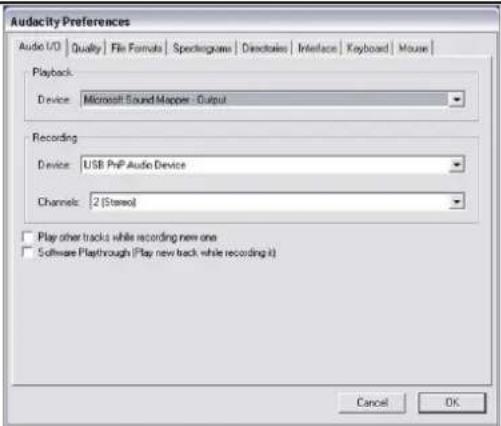

• Klik voor de opname op Bewerken boven aan de hoofdpagina; selecteer voorkeuren onder aan het menu dat opent.
• Open in het opnamegedeelte van het venster het menu Apparaat met de pijl omlaag aan de rechterkant.
• Selecteer de optie USP PnP Audio Device in het menu. Vink ook het vakje naast 'Software Playthrough (Nieuwe track afspelen terwijl deze wordt opgenomen)' aan.
• In het onderste vak kunt u het aantal opnamekanalen instellen, 1 is Mono en 2 is Stereo, selecteer de optie Stereo.
• Klik op 'OK' zodra de opties zijn geselecteerd.

• Start de opname zoals hierboven beschreven en druk op Record bovenaan het Audacity-venster om de opname naar de computer te starten.
• Eenmaal opgenomen, gebruikt u de transportregelaars bovenaan het scherm om: Ga naar start, Afspelen, Opnemen, Pauzeren, Stoppen en Ga naar het einde.
• Gebruik File, Edit, View, Project, Generate om uw muziek op te slaan, te exporteren en te bewerken.

- Als het opnameniveau moet worden aangepast, klikt u op 'START', 'INSTELLINGEN' en selecteert u 'Configuratiescherm'. Selecteer onder Configuratiescherm 'GELUIDEN en AUDIOAPPARATEN', klik op het tabblad 'VOLUME' en selecteer 'ADVANCED'.

- Selecteer in het venster Hoofdvolume opties in de linkerbovenhoek en klik op Eigenschappen in het vervolgkeuzemenu.

- Selecteer in het venster Eigenschappen "USB PnP Audio Device" in het vervolgkeuzemenu bovenaan. Klik op "OK" om de selectie te bevestigen en er verschijnt nu een venster met een regelaar voor het opnameniveau. Verplaats deze regelaar omhoog als de opname te stil is en omlaag als de opname te hard is.

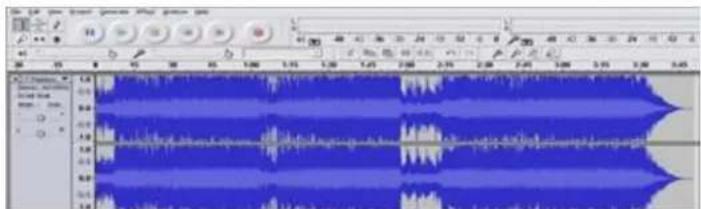

- OPMERKING: de blauwe golfvorm moet zo in het Audacity-venster staan dat de pieken kort boven en onder stoppen.

- Voordat u uw muziek bewerkt, moet de opgenomen golfvorm worden gemarkeerd.

- Om de golfvorm te markeren klikt u met de linkermuisknop op de linkerkant van de golfvorm (onder de L+R regelaars) en de golfvorm wordt donkerder.

- Op dit punt kan de hele golfvorm worden bewerkt. De gewenste sectie kan gemarkeerd worden door de muis

boven het begin van de sectie te plaatsen, de linkermuisknop ingedrukt te houden en over het gewenste gebied te slepen. Deze donkere sectie is nu de enige audio die bewerkt wordt.

- U kunt ook op het menu EDIT linksboven klikken en vervolgens op SELECT en kiezen uit: All (hele golfvorm), Start to Cursor of Cursor to end.

图 1 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 105 110 115 120 125 130 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235 240 245 250 255 260 265 270 275 280 285 290 295 300 305 310 315 320 325 330 335 340 345

OPMERKING: na opname op de computer kan het nodig zijn de USB-kabel uit de USB-poort te verwijderen om later afspelen vanaf de computer mogelijk te maken.

JE MUZIERBESTANDEN EXPORTEREN (.WAV)

• Nadat u uw muziek hebt opgenomen en bewerkt, moet u uw bestanden opslaan op de computer. Om dit te doen, klik je op Bestand en gaat u naar de tab Exporteren als WAV.
• Klik hierop en er wordt u meteen gevraagd om de bestandsnaam van de opgenomen muziek die wordt opgeslagen op de aangegeven locatie. Noteer nu de map waarin uw muziek is opgeslagen of sla het op in een map naar keuze.
• Dit kan een bestaande map zijn of een nieuwe map.

JE MUZIERBESTANDEN EXPORTEREN (.MP3)

• Nadat u uw muziek hebt opgenomen en bewerkt, moet u uw bestanden opslaan op de computer. Om dit te doen klikt u op Bestand en gaat u naar de tab Exporteren als mp3.
• Klik hierop en u wordt meteen gevraagd om de bestandsnaam van de opgenomen muziek die op de aangegeven locatie wordt opgeslagen. Noteer nu de map waarin uw muziek is opgeslagen of sla het op in een map naar keuze.
• Dit kan een bestaande of een nieuwe map zijn.

OPMERKINGEN

We raden u aan om uw grammofoonplaten schoon te maken met een antistatische doek om er maximaal plezier van te hebben en om ze lang mee te laten gaan. We willen u er ook op wijzen dat om dezelfde reden de stylus regelmatig moet worden vervangen (ongeveer elke 250 uur).
