MANUAL DE USUARIO Fremont Audizio

FUENTE DE ALIMENTACIÓN....20

OPERACIÓN 20

MONTE 20

EMPEZANDO 21

TOCADISCOS 21

REPRODUCCIÓN BT 21

AUX IN....21

SALIDA DE LÍNEA....21

CONEXIÓN A UN ORDENADOR....22

USO DE LA AUDACIDAD....22

GRABAR EN EL ORDENADOR CON AUDACITY 22

EXPORTAR TUS ARCHIVOS DE MÚSICA (.WAV) 22

EXPORTAR TUS ARCHIVOS DE MÚSICA (.MP3)....23

NOTAS 23

FRANÇAIS 24

DEBALLAGE....25

ALIMENTATION 25

REGLAGES 25

ASSEMBLER....25

DEMARRER....26

TOURNE-DISQUE 26

LECTURE BT 26

ENTRÉE AUXILIAIRE 26

SORTIE LIGNE 27

Felicitaciones a la compra de este producto Audizio. Por favor lea atentamente este manual antes de usar el aparato para disfrutar al completo de sus prestaciones.

Seguir las instrucciones le permite no invalidar la garantía. Tome todas las precauciones para evitar que se produzca fuego o una descarga eléctrica. Las reparaciones solo deben llevarse a cabo por técnicos cualificados para evitar descargas eléctricas. Guarde el manual para futuras consultas.

sentirse cierto olor. Esto es normal y desaparece al poco tiempo.

• Este aparato contiene piezas que llevan voltaje. Por lo tanto NO abra la carcasa.
• No coloque objetos metálicos o vierta líquidos dentro del aparato Podría producir descargas eléctricas y fallos en el funcionamiento.
• No coloque el aparato cerca de fuentes de calor tipo radiadores, etc. No coloque el aparato en superficies vibratorias. No tape los agujeros de ventilación.
• Este aparato no está preparado para un uso continuado.
• Tenga cuidado con el cable de alimentación y no lo dañe. Un daño o defecto en el cable de alimentación puede producir una descarga eléctrica o fallo en el funcionamiento.
• Cuando desconecte el aparato de la toma de corriente, siempre tire de la clavija, nunca del cable.
• No enchufe o desenchufe el aparato con las manos mojadas.
• Si la clavija y/o el cable de alimentación están dañados, necesitan reemplazarse por un técnico cualificado.
• Si el aparato está dañado de modo que puedan verse sus partes internas, NO conecte el aparato a la toma de corriente y NO lo encienda. Contacte con su distribuidor. NO conecte el aparato a un reostato o dimmer.
• Para evitar un fuego o peligro de descarga, no exponga el aparato a la lluvia y a la humedad.
• Todas las reparaciones deben llevarse a cabo exclusivamente por técnicos cualificados.
• Conecte el aparato a una toma de corriente con toma de tierra (220-240Vca/50Hz) protegida por un fusible de 10-16A.
• Durante una tormenta o si el aparato no va a usarse durante un periodo largo de tiempo, desconéctelo de la toma de corriente. La regla es: Desconéctelo si no lo va a usar.

• Si el aparato no se ha usado en mucho tiempo puede producirse condensación. Deje el aparato a temperatura ambiente antes de encenderlo. Nunca utilice el aparato en ambientes húmedos o en el exterior.

• Para prevenir accidentes en las empresas, debe seguir las directrices aplicables y seguir las instrucciones.

• No lo apague y encienda repetidamente. Esto acorta su tiempo de vida.
• Mantenga el aparato fuera del alcance de los niños. No deje el aparato sin vigilancia.
• No utilice sprays limpiadores para limpiar los interruptores. Los residuos de estos sprays producen depósitos de polvo y grasa. En caso de mal funcionamiento, siempre consulte a un profesional.
• No fuerce los controles.
• Si el aparato se ha caído, siempre haga que lo verifique un técnico cualificado antes de encenderlo otra vez.
• NO utilice productos químicos para limpiar el aparato. Dañan el barniz. Tan solo límpielo con un trapo seco.
• Manténgalo lejos de equipos electrónicos ya que pueden producir interferencias.
• Si este producto incorpora una batería recargable con base ácida, por favor recarge batería cada 3 meses si no va a usar la unidad por un tiempo prolongado. En caso contrario la batería podría dañarse.
• Solo utilice recambios originales para las reparaciones, de otro modo pueden producirse daños serios y/o radiaciones peligrosas.
• Apague el aparato antes de desconectarlo de la toma de corriente y/o de otros equipos. Desconecte todos los cables y conexiones antes de mover el aparato.
• Asegúrese de que el cable de alimentación no puede dañarse cuando la gente lo pise. Compruebe el cable de alimentación antes de cada uso por si hay daños o defectos.
• El voltaje de funcionamiento es 220-240Vca/50Hz. Compruebe que la toma de corriente coincide. Si tiene que viajar, asegúrese de que el voltaje del país es el adecuado para este aparato.
• Guarde el embalaje original para poder transportar el aparato en condiciones seguras.

Esta señal advierte al usuario de la presencia de alto voltaje en el interior de la carcasa y que es de la suficiente magnitud como para producir una descarga eléctrica.

Esta señal advierte al usuario de que el manual contiene instrucciones importantes que han de leerse y seguirse al pie de la letra.

NOTA: Para asegurarse de que el aparato funcione correctamente, debe usarse en ambientes a una temperatura de entre 5°C/41°F y 35°C/95°F.

Los productos electrónicos no pueden tirarse a la basura normal. Por favor lleve este producto a un centro de reciclaje. Pregunte a la autoridad local en caso de duda. Las especificaciones son generales. Los valores actuales pueden variar de una unidad a otra. Las especificaciones pueden variar sin previo aviso.

Nunca intente reparar usted mismo este equipo. Esta manipulación anulará la garantía. No realice cambios en la unidad. Esta manipulación anulará la garantía. Esta garantía no es aplicable en caso de accidente o daños ocasionados por uso indebido del aparato o mal uso del mismo. Audizio no se hace responsable de daños personales causados por el no seguimiento de las normas e instrucciones de este manual. Esto es aplicable también a los daños de cualquier tipo.

INSTRUCCIONES DE DESEMBALAJE

ATENCIÓN! Inmediatamente después de recibir un dispositivo, desempaque cuidadosamente la caja de cartón, compruebe el contenido para asegurarse de que todas las partes están presentes, y se han recibido en buenas condiciones. Notifique inmediatamente al transportista y conserve el material de embalaje para la inspección por si aparecen daños causados por el transporte o el propio envase muestra signos de mal manejo. Guarde el paquete y todos los materiales de embalaje. En el caso de que deba ser devuelto a la fábrica, es importante que el aparato sea devuelto en la caja de la fábrica y embalaje originales. Si el aparato ha estado expuesto a grandes cambios de temperatura (tras el transporte), no lo enchufe inmediatamente. La condensación de agua producida podría dañar su aparato. Deje el dispositivo apagado hasta que se haya alcanzado la temperatura ambiente.

FUENTE DE ALIMENTACIÓN

En la etiqueta de la parte trasera del controlador se indica el tipo de fuente de alimentación que debe ser conectado. Compruebe que la tensión de red corresponda a esto, todos los otros voltajes a la especificada, puede causar efectos irreparable. El producto también debe estar conectado directamente a la red para ser utilizado. No en ninguna fuente de alimentación o dimmer ajustable.

Conecte siempre el producto a un circuito protegido (disyuntor o fusible). Asegúrese de qu'el producto tiene una toma de tierra adecuada para evitar el riesgo de electrocución o incendio.

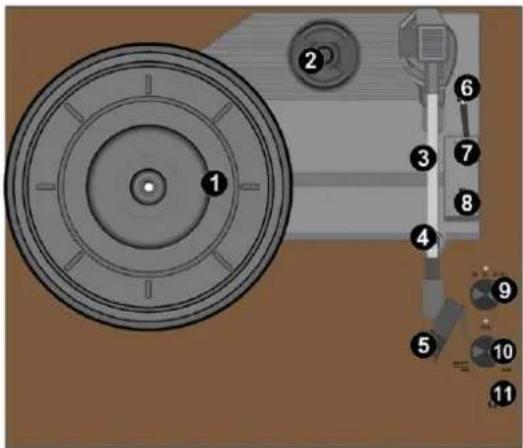

OPERACIÓN

1. Plato

Coloque aquí su disco

1. Adaptador 45rpm

Este adaptador le permite reproducir discos de 45RPM

1. Brazo de tono

El brazo de tono se puede subir y bajar con la mano, o presionando la palanca de subida/bajada

1. Clip del brazo

Este clip de brazo asegura el tóner mientras está en reposo o cuando no se utiliza. El clip del brazo ha sido diseñado para permanecer en la posición elevada mientras está desbloqueado

1. Cartucho de aguja

Cartucho que contiene la aguja

1. Palanca del brazo

Se utiliza para subir/bajar el brazo de tono

1. Autostop ON/OFF

Este interruptor activa/desactiva la función de parada automática. Cuando la parada automática está activada, la plataforma empezará a girar en cuanto el brazo de tono se coloque sobre el disco y dejará de girar cuando haya llegado al final del disco. Algunos discos de vinilo se

paran antes del final o no se paran cuando se llega al final. En este caso ajuste Auto-stop a OFF

1. 33 / 45 / 78 RPM

Utilícelo para ajustar las RPM del plato del giradiscos

1. PH/BT/BT OUT

Gírelo para elegir entre Phono/BT/BT OUT

BT permite reproducir música desde un dispositivo de streaming

BT out permite dirigir el sonido de la reproducción de discos phono a auriculares o altavoces inalámbricos BT

1. Encendido y control de volumen

Para encender el tocadiscos, gírelo en el sentido de las agujas del reloj hasta que haga clic. Una vez encendido, utilice este mando para ajustar el volumen de los altavoces internos y los auriculares. Para apagar el tocadiscos, gírelo en sentido contrario a las agujas del reloj hasta que haga clic

1. Salida de auriculares

Conecte sus auriculares con esta toma de 3,5 mm (1/8)

1. Entrada de alimentación USB-B

Toma de alimentación USB-B para conectar el adaptador de corriente suministrado

1. Entrada AUX

Toma de entrada auxiliar de 3,5 mm. La conexión Aux in anulará automáticamente las funciones de giradiscos y BT. Para volver a utilizar las funciones de giradiscos o BT, desenchufe el cable auxiliar de la toma Aux in

1. Salida de línea

Salida de línea con conector RCA para conectar altavoces externos (no incluidos)

MONTE

Coloca las patas en la parte inferior del tocadiscos girándolas en el sentido de las agujas del reloj.

• Saque el tocadiscos de la caja.
• Enchufa el adaptador de corriente y enciende el aparato.
  Precaución: Utilice únicamente el adaptador suministrado con la unidad. La conexión de una fuente de alimentación con un valor nominal diferente puede causar daños permanentes a la unidad y puede ser peligroso.

TOCADISCOS

• Gire el botón de modo para seleccionar el modo Phono.
• Coloque el disco en el plato giratorio. Si es necesario, coloque el adaptador de 45 rpm en el eje del disco.
• Seleccione la velocidad de reproducción deseada mediante el selector de velocidad (33, 45 ó 78 rpm).
• Gire el control de encendido/apagado y volumen en el sentido de las agujas del reloj para encender la unidad.
• Asegúrese de retirar cualquier cubierta protectora de la aguja.
• Desbloquee el brazo fonocaptor soltando el clip del brazo fonocaptor.
• Levante el brazo mediante la palanca del brazo.
• Coloque la aguja verticalmente sobre la primera pista del disco, el giradiscos comenzará a girar automáticamente.
• Baje lentamente la aguja sobre el disco utilizando la palanca del brazo.
• Cuando un disco llega al final, el giradiscos se detendrá automáticamente si el interruptor de parada automática está en la posición ON. Si el interruptor está en la posición de apagado, seguirá girando hasta que el interruptor se coloque en la posición de encendido.
• Algunos discos de vinilo se paran antes del final o no se paran cuando se llega al final. En este caso ajuste Auto-stop en OFF.
• Levante el brazo fonocaptor y colóquelo sobre el soporte cuando haya terminado, utilizando siempre la palanca del brazo fonocaptor.
• Bloquee el brazo de tono cerrando el clip del brazo de tono.
  • Vuelva a colocar la tapa de la aguja.
• Desconecte la alimentación.

REPRODUCCIÓN BT

Antes de que sea posible la transmisión entre su dispositivo BT y el giradiscos, ambos dispositivos deben estar acoplados. Este proceso se denomina "Emparejamiento". El tocadiscos sirve de receptor, para recibir el flujo de música que se reproducirá en la radio.

Si ya se ha acoplado anteriormente a un dispositivo BT, esta conexión se restablecerá automáticamente cuando ambos dispositivos estén dentro del alcance y se haya seleccionado el funcionamiento BT en la radio. No es necesario repetir el "emparejamiento". No obstante, puede que sea necesario activar esta función en su dispositivo BT.

• Ponga el mando de modo en modo BT en la radio.
• Un led azul comenzará a parpadear para indicar que el tocadiscos está en modo de emparejamiento.
• Active la función de transmisión BT en su dispositivo. El dispositivo buscará dispositivos BT emparejables en el rango de recepción.
• Seleccione "Audizio Fremont" de la lista de dispositivos encontrados.
• Una luz azul fija indicará que el giradiscos se ha emparejado correctamente.
• Ahora puede reproducir su música desde su dispositivo, utilizando el tocadiscos como altavoz.

Este dispositivo también dispone de un transmisor BT, lo que significa que es posible reproducir sonido desde el reproductor giradiscos a través de BT a, por ejemplo, un altavoz BT o unos auriculares inalámbricos. Gire el mando de modo al modo BT OUT para activar la función de transmisión BT.

• Active el modo de emparejamiento en su dispositivo Bluetooth.
• Ponga el mando de modo en modo BT OUT en el giradiscos.
• Una luz roja comenzará a parpadear para indicar que el tocadiscos está buscando un dispositivo BT disponible.
• Una vez que el emparejamiento se haya realizado con éxito, la luz led roja permanecerá encendida y la señal de audio del giradiscos podrá transmitirse.

NOTA: Cuando el giradiscos se utiliza como altavoz BT, no se pueden utilizar al mismo tiempo todas las demás funciones de reproducción.

AUX IN

Puede escuchar la música almacenada en otro dispositivo de audio o teléfono inteligente a través del giradiscos, mediante la conexión a la toma de entrada auxiliar de 3,5 mm de la parte posterior. Utilice un cable con clavijas de 3,5 mm en ambos extremos, un extremo conectado a la toma AUX-IN del giradiscos, el otro extremo conectado a la toma de auriculares del dispositivo de audio (o toma de salida de línea si está disponible).

Coloque el conmutador de modo en el modo AUX IN. Reproduzca música en el dispositivo conectado, el sonido se emitirá desde el giradiscos.

SALIDA DE LÍNEA

Conecte su propio sistema de altavoces a las tomas de salida de línea del giradiscos con un cable de audio RCA-3,5 mm (no incluido).

NOTA: los cables RCA están codificados por colores. El cable rojo debe conectarse a la toma roja del giradiscos y del amplificador o sistema de altavoces externo. El cable blanco debe conectarse a la toma blanca del giradiscos y del amplificador o sistema de altavoces externo.

CONEXIÓN A UN ORDENADOR

Antes de conectar el giradiscos a un ordenador, desconéctelo de su mezclador o sistema de alta fidelidad.

El software incluido es una aplicación de terceros y, por lo tanto, Audizio no se hace cargo de ninguna pregunta o problema relacionado con el software.

1. Encienda el ordenador.
2. Una vez que el ordenador haya arrancado, conecte el giradiscos. El ordenador instalará ahora los controladores.
3. Una vez instalados los controladores, deberá instalar el software Audacity. Escanee el código QR de al lado para acceder a la página de descarga.

• Conecte el cable USB en la parte posterior del dispositivo y el otro extremo en un puerto USB libre de su ordenador.
• Inicie el software Audacity haciendo doble clic en el icono Audacity.

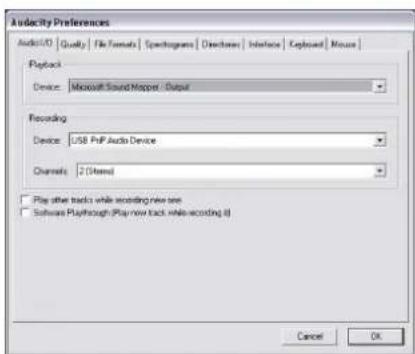

• Antes de grabar, haga clic en Editar en la parte superior de la página principal; seleccione Preferencias en la parte inferior del menú que se abre.
• en la parte inferior del menú que se abre.
• En la sección de grabación de la ventana, abra el menú Dispositivo con la flecha hacia abajo situada a la derecha. Selecciona la opción USP PnP Audio Device del menú. Marca también la casilla junto a 'Software Playthrough (Reproducir nueva pista mientras se graba)'.
• En la casilla inferior puedes establecer el número de canales de grabación, 1 es Mono y 2 es Estéreo, selecciona la opción Estéreo.
• Haz clic en "Aceptar" una vez seleccionadas las opciones.

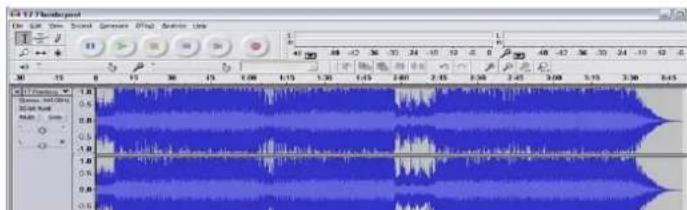

GRABAR EN EL ORDENADOR CON AUDACITY

• Inicie la reproducción de la grabación como se ha descrito anteriormente y pulse grabar en la parte superior de la ventana de Audacity para iniciar la grabación en el ordenador.
• Una vez grabada, utilice los controles de Transporte de la parte superior de la pantalla para: Ir al inicio, Reproducir, Grabar, Pausa, Parar e Ir al final.
• Utilice los controles Archivo, Editar, Ver, Proyecto, Generar, para guardar, exportar y editar su música.
• Si necesita ajustar el nivel de grabación, haga clic en 'INICIO', 'AJUSTES' y seleccione 'Panel de Control'. En Panel de control, seleccione 'SONIDOS y DISPOSITIVOS DE AUDIO', haga clic en la pestaña 'VOLUMEN' y seleccione 'AVANZADO'.
• En la ventana Volumen maestro, selecciona Opciones en la esquina superior izquierda, haz clic en Propiedades en el menú desplegable.
• En la ventana Propiedades, seleccione "Dispositivo de audio USB PnP" en el menú desplegable de la parte superior. Haga clic en "Aceptar" para confirmar la selección y ahora aparecerá una ventana con un control para el nivel de grabación. Mueva este control hacia arriba si la grabación es demasiado silenciosa y hacia abajo si la grabación es demasiado fuerte.

NOTA: la forma de onda azul debe situarse en la ventana de Audacity de forma que los picos de la misma se detengan en la parte superior e inferior.

Antes de editar su música, deberá resaltar la forma de onda grabada.

• Para resaltar su forma de onda, haga clic con el botón izquierdo del ratón en la parte izquierda de la forma de onda (bajo los controles L+R) y la forma de onda se oscurecerá.
• En este punto se puede editar toda la forma de onda. La sección deseada puede resaltarse colocando el ratón sobre el principio de la sección, manteniendo pulsado el botón izquierdo y arrastrándolo hacia la derecha sobre el área deseada y soltándolo cuando se llegue al final de la sección deseada. Esta sección oscurecida será ahora el único audio que se editará.
• Alternativamente, haga clic en el menú EDITAR en la parte superior izquierda y haga clic en SELECCIONAR, luego elija entre: Todo (forma de onda completa), Inicio hasta el Cursor o Cursor hasta el final.

CD 127 Photodogpt File Edit View Insert Genesee (PNG) Analysis Line 30 15 0 12 30 45 60 85 100 115 130 145 160 175 190 205 220 235 250 265 280 295 310 325 340 355 370 385 400 415 CD/DVD Gauss, MDA/CD 3D/CD Model: GDD 1.0 0.5 -0.5 -1.0 -1.5 -2.0 -2.5 -3.0 -3.5 -4.0 -4.5 -5.0 -5.5 -6.0 1.0 0.5 -0.5 -1.0 -1.5 -2.0 -2.5 -3.0 -3.5 -4.0 1.0 0.5 -0.5 -1.0 -1.5 -2.0 -2.5 -3.0 -3.5 -4.0

NOTA: después de grabar en el ordenador, es posible que tenga que retirar el cable USB del puerto USB para poder reproducir más tarde desde el ordenador.

EXPORTAR TUS ARCHIVOS DE MÚSICA (.WAV)

• Una vez que hayas grabado y editado tu música, tendrás que guardar tus archivos en el ordenador. Para ello, haz clic en Archivo y desplázate hacia abajo hasta la pestaña Exportar como WAV.
• Haz clic en esta pestaña y se te pedirá el nombre de archivo de la música grabada, que se guardará en la ubicación indicada. En este punto, anota la carpeta en la que se guarda la música o guárdala en una carpeta de tu elección.
• Puede ser una carpeta existente o una nueva.

EXPORTAR TUS ARCHIVOS DE MÚSICA (.MP3)

• Una vez que hayas grabado y editado tu música, tendrás que guardar tus archivos en el ordenador. Para ello, haz clic en Archivo y desplázate hacia abajo hasta la pestaña Exportar como Mp3.
• Haz clic en esta pestaña y se te pedirá el nombre de archivo de la música grabada, que se guardará en la ubicación indicada. En este punto, anota la carpeta en la que se guarda la música o guárdala en una carpeta de tu elección.
• Puede ser una carpeta existente o una nueva.

NOTAS

Le aconsejamos que limpie sus discos con un paño antiestático para disfrutar al máximo de ellos y para que duren. También le recordamos que, por la misma razón, debe sustituir periódicamente la aguja (aproximadamente cada 250 horas).
