INSTRUKCJA OBSŁUGI Fremont Audizio

Gratulujemy zakupu tego produktu firmy Audizio. Prosimy o dokładne zapoznanie się z niniejszą instrukcją przed rozpoczęciem korzystania z urządzenia, aby w pełni wykorzystać wszystkie jego funkcje. Przeczytaj instrukcję przed rozpoczęciem korzystania z urządzenia. Postępuj zgodnie z instrukcjami, aby nie unieważnić gwarancji. Podjąć wszelkie środki ostrożności, aby uniknąć pożaru i/lub porażenia prądem. Naprawy mogą być wykonywane wyłącznie przez wykwalifikowanego technika, aby uniknąć porażenia prądem. Instrukcję należy zachować do wykorzystania w przyszłości.

• Przed rozpoczęciem użytkowania urządzenia należy zasięgnąć porady specjalisty. Przy pierwszym włączeniu urządzenia może pojawić się nieprzyjemny zapach. Jest to normalne i po chwili zniknie.
• Urządzenie zawiera części przewodzące napięcie. Dlatego NIE należy otwierać obudowy.
• Nie należy umieszczać metalowych przedmiotów ani wlewać płynów do urządzenia. Może to spowodować porażenie prądem elektrycznym i nieprawidłowe działanie.
• Nie należy umieszczać urządzenia w pobliżu źródeł ciepła, takich jak grzejniki itp. Nie umieszczać urządzenia na wibrującej powierzchni. Nie zakrywać otworów wentylacyjnych.
• Urządzenie nie nadaje się do pracy ciągłej.
• Należy zachować ostrożność z przewodem zasilającym i nie wolno go uszkodzić. Wadliwy lub uszkodzony przewód sieciowy może spowodować porażenie prądem elektrycznym i wadliwe działanie.
• Podczas odłączania urządzenia od gniazdka sieciowego należy zawsze wyciągać wtyczkę, a nie przewód.
• Nie należy podłączać ani odłączać urządzenia mokrymi rękami.
• Jeśli wtyczka i/lub przewód sieciowy są uszkodzone, należy je wymienić przez wykwalifikowanego technika.
• Jeśli urządzenie jest uszkodzone w takim stopniu, że widoczne są części wewnętrzne, NIE podłącać urządzenia do gniazdka sieciowego i NIE włącać urządzenia. Skontaktować się ze sprzedawcą.
• Aby uniknąć zagrożenia pożarem i porażeniem prądem, nie wystawiać urządzenia na działanie deszczu i wilgoci.
• Wszystkie naprawy powinny być wykonywane wyłącznie przez wykwalifikowanego technika.
• Podłączyć urządzenie do uziemionego gniazdka sieciowego (220-240Vac/50Hz) zabezpieczonego bezpiecznikiem 10-16A.
• Podczas burzy z piorunami lub jeśli urządzenie nie będzie używane przez dłuższy okres czasu, należy odłączyć je od sieci elektrycznej. Zasada jest taka sama: Gdy urządzenie nie jest używane, należy je odłączyć od sieci zasilającej.
• Jeśli urządzenie nie było używane przez dłuższy okres czasu, może dojść do kondensacji pary wodnej. Przed włączeniem urządzenie powinno osiągnąć temperaturę pokojową.

• Nigdy nie używać urządzenia w wilgotnych pomieszczeniach lub na zewnątrz.

• Aby zapobiec wypadkom w firmach, należy postępować zgodnie z obowiązującymi wytycznymi i instrukcjami.

• Nie należy wielokrotnie włączać i wyłączać urządzenia. Skraca to żywotność urządzenia.
• Przechowywać urządzenie w miejscu niedostępnym dla dzieci. Nie pozostawiać urządzenia bez nadzoru.
• Do czyszczenia przełączników nie używać sprayów czyszczących. Pozostałości tych sprayów powodują osadzanie się kurzu i smaru. W przypadku awarii należy zawsze zasięgnąć porady specjalisty.
• Nie wolno wymuszać używania elementów sterujących.
• Wewnątrz urządzenia znajduje się głośnik, który może powodować pole magnetyczne. Urządzenie należy trzymać w odległości co najmniej 60 cm od komputera lub telewizora.
• Jeśli ten produkt ma wbudowany akumulator kwasowo-otowiowy. Jeśli nie zamierzasz używać produktu przez dłuższy okres czasu, ładuj go co 3 miesiące. W przeciwnym razie bateria może ulec trwałemu uszkodzeniu.
• Jeśli bateria jest uszkodzona, należy wymienić ją na baterię o tej samej specyfikacji. Uszkodzoną baterię należy utylizować w sposób przyjazny dla środowiska.
• Jeśli urządzenie upadło, przed ponownym włączeniem należy je sprawdzić przez wykwalifikowanego technika.
• Do czyszczenia urządzenia nie należy używać środków chemicznych. Uszkodzą one lakier. Urządzenie należy czyścić wyłącznie suchą ściereczką.
• Trzymać z dala od sprzętu elektronicznego, który może powodować zakłócenia.
• Do napraw należy używać wyłącznie oryginalnych części zamiennych, w przeciwnym razie może dojść do poważnych uszkodzeń i/lub niebezpiecznego promieniowania.
• Przed odłączeniem urządzenia od sieci elektrycznej i/lub innych urządzeń należy je wyłączyć. Przed przeniesieniem urządzenia należy odłączyć wszystkie przewody i kable.
• Upewnić się, że przewód zasilający nie może zostać uszkodzony, gdy ludzie chodzią po nim. Przed każdym użyciem należy sprawdzić przewód sieciowy pod kątem uszkodzeń i usterek!
• Napięcie sieciowe wynosi 220-240Vac/50Hz. Sprawdź, czy gniazdo zasilania pasuje. W przypadku podróży należy upewnić się, że napięcie sieciowe w danym kraju jest odpowiednie dla tego urządzenia.
• Należy zachować oryginalne opakowanie, aby umożliwiać bezpieczny transport urządzenia.

Ten znak zwraca uwagę użytkownika na wysokie napięcie, które jest obecne w środku obudowy urządzenia. Napięcie jest wystarczające, aby porazić użytkownika.

Ten znak zwraca uwagę użytkownika do ważnych informacji, które znajdują się w instrukcji. Informacje te powinny być przeczytane oraz uwzględnione w codziennym użytkowaniu

Urządzenie posiada certyfikat CE. Nie wolno wprowadzać żadnych zmian w urządzeniu. Każda modyfikacja sprzętu spowoduje utratę certyfikatu CE oraz gwarancji!

UWAGA: Urządzenie może funkcjonować w pomieszczeniach o temperaturze pomiędzy 5°C/41°F oraz 35°C/95°F.

WAŻNA INFORMACJA: Urządzenia elektryczne muszą być składowane w miejscach do tego przeznaczonych. Sprawdź, gdzie w Twojej okolicy znajduje się najbliższe centrum recyklingu. Specyfikacja techniczna poszczególnych urządzeniach może się nieznacznie różnić. Specyfikacja może ulec zmian bez powiadomień.

Nie próbuj dokonywać żadnych napraw samodzielnie, to spowoduje unieważnienie gwarancji. Gwarancja nie dotyczy uszkodzeń spowodowanych niewłaściwym użytkowaniem sprzętu, niezgodnie z instrukcją. Power Dynamics nie jest odpowiedzialny za uszczerbek na zdrowiu oraz kontuzje spowodowane niestosowaniem się do zaleceń bezpieczeństwa. Dotyczy to wszelakich uszkodzeń.

INSTRUKCJA ROZPAKOWANIA

UWAGA! Po otrzymaniu przesyłki należy ostrożnie ją rozpakować. Sprawdzić zawartość, aby upewnić się, że wszystkie części są obecne i zostały dostarczone w dobrym stanie. Jeśli jakiekolwiek części wyglądają na uszkodzone podczas transportu lub opakowanie nosi ślady niewłaściwego obchodzenia się z nimi, należy natychmiast powiadomić dostawcę i zachować materiały opakowaniowe. Należy zachować opakowanie i wszystkie materiały opakowaniowe. Jeśli produkt musi zostać zwrócony, ważne jest, aby był zwrócony w oryginalnym fabrycznym pudełku i opakowaniu. Jeśli urządzenie zostało narażone na drastyczne zmiany temperatury (np. po transporcie), nie należy go od razu włączać. Powstająca woda kondensacyjna może uszkodzić urządzenie. Pozostawić urządzenie wyłączone, aż osiągnie temperaturę pokojową.

ZASILANIE

Na etykiecie znajdującej się na tylnej stronie produktu podany jest typ zasilania, który należy podłączyć. Sprawdź, czy napięcie sieciowe odpowiada temu, wszystkie inne napięcia niż podane, urządzenie może zostać nieodwracalnie uszkodzone. Produkt musi być również bezpośrednio podłączony do sieci i może być używany. Brak ściemniacza lub regulowanego zasilania.

Zawsze podłączaj urządzenie do zabezpieczonego obwodu (wyłącznik automatyczny lub bezpiecznik). Upewnij się, że urządzenie ma odpowiednie uziemienie elektryczne, aby uniknąć ryzyka porażenia prądem lub pożaru.

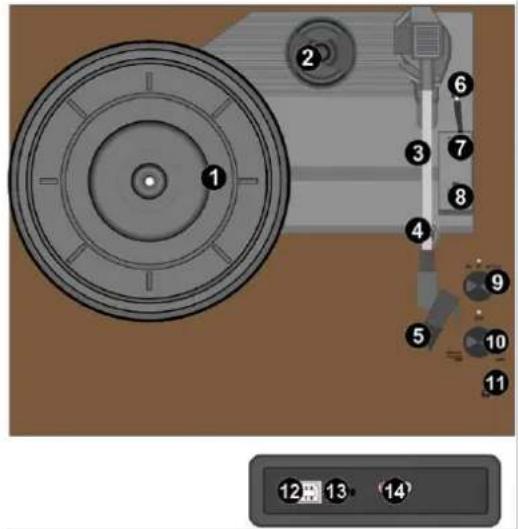

STEROWANIE I POŁĄCZENIA

1. Talerz
   Umieść tu swoją płytę
2. Adapter 45 obr.
   Ten adapter umożliwia odtwarzanie płyt 45 obr
3. Ramię tonowe
   Ramię tonowe można podnosić i opuszczać ręcznie lub naciskając dźwignię podnoszenia/opuszczania

4. Zacisk ramienia
   Ten zacisk ramienia zabezpiecza ramię w stanie spoczynku lub gdy nie jest używane. Zacisk ramienia został zaprojektowany tak, aby pozostawał w pozycji górnej, gdy jest odblokowany

5. Wktadka z igtą

Wkładka zawierająca trzpień/igłę

1. Dźwignia ramienia tonowego

Służy do podnoszenia/opuszczania ramienia tonowego

1. Autostop ON/OFF

Ten przełącznik włącza/wyłącza funkcję automatycznego zatrzymania. Gdy funkcja automatycznego zatrzymania jest włączona, platforma zacznie się obracać, gdy tylko ramię tonowe zostanie umieszczone nad płyty i przestanie się obracać po osiągnięciu końca płyty. Niektóre płyty

winylowe zatrzymują się przed końcem lub nie zatrzymują się po osiągnięciu końca. W takim przypadku należy ustawić opcję Auto-stop na OFF

1. 33 / 45 / 78 OBR.

Służy do regulacji prędkości obrotowej talerza gramofonu

1. PH/BT/BT OUT

Obróć, aby wybrać pomiędzy wyjściem Phono/BT/BT OUT

BT umożliwia odtwarzanie muzyki z urządzenia strumieniowego

Wyjście BT umożliwia skierowanie dźwięku z odtwarzania płyty gramofonowej do bezprzewodowych słuchawek lub głośników BT

1. Zasilanie i regulacja głośności

Aby włączyć gramofon, obróć pokrętło zgodnie z ruchem wskazówek zegara, aż ustyszysz kliknięcie. Po włączeniu, użyj tego pokrętła, aby wyregulować głośność wewnętrznych głośników i słuchawek. Aby wyłączyć gramofon, obróć to pokrętło w kierunku przeciwnym do ruchu wskazówek zegara, aż ustyszysz kliknięcie.

1. Wyjście słuchawkowe

Podłącz słuchawki za pomocą tego gniazda 3,5 mm (1/8)

1. Wejście zasilania USB-B

Gniazdo zasilania USB-B do podłączenia dostarczonego zasilacza

1. Wejście AUX

Dodatkowe gniazdo wejściowe 3,5 mm. Połączenie aux in automatycznie zastąpi funkcje gramofonu i BT. Aby wznowić korzystanie z gramofonu lub funkcji BT, odłącz przewód pomocniczy od gniazda aux in

1. Wyjście liniowe

Wyjście liniowe ze złączem RCA do podłączenia zewnętrznych głośników (brak w zestawie)

MONTAŻ

Przymocuj łąpy na dolnej stronie gramofonu, obracając je zgodnie z ruchem wskazówek zegara. Powtórz tę czynność z pozostałymi 3 nogami.

ROZPOCZĘCIE PRACY

• Wyjmij radioodtwarzacz z opakowania.
• Podłącz zasilacz i włącz urządzenie.
  Przestroga: Należy używać wyłącznie zasilacza dostarczonego z urządzeniem. Podłączenie zasilacza o innych parametrach może spowodować trwałe uszkodzenie urządzenia i może być niebezpieczne.

GRAMOFON

• Obróć przycisk trybu, aby wybrać tryb Phono.
• Umieść płytę na gramofonie. W razie potrzeby umieść adapter 45 obr/min na wrzecionie płyty.
• Wybierz żądaną prędkość odtwarzania za pomocą przełącznika wyboru prędkości (33, 45 lub 78 obr./min).
• Obróć pokrętło włączania/wyłączania i głośności zgodnie z ruchem wskazówek zegara, aby włączyć urządzenie.
• Upewnij się, że ostona ochronna została zdjęta z trzpienia.
• Odblokuń ramię tonowe, zwalniając zaczep ramienia tonowego.
• Podnieś ramię za pomocą dźwigni ramienia tonowego.
• Umieść igłę pionowo nad pierwszą ścieżką płyty, gramofon zacznie obracać się automatycznie.
• Powoli opuść igtę na płytę za pomocą dźwigni ramienia.
• Gdy płyta dobiegnie końca, gramofon zatrzyma się automatycznie, jeśli przełącznik automatycznego zatrzymania znajduje się w pozycji ON. Jeśli przełącznik znajduje się w pozycji wyłączonej, gramofon będzie obracał się do momentu ustawienia przełącznika w pozycji ON.
• Niektóre płyty winylowe zatrzymują się przed końcem lub nie zatrzymują się po osiągnięciu końca. W takim przypadku ustaw funkcję Auto-stop w pozycji OFF.
• Po zakończeniu podnieś ramię tonowe i odóż je na podpórkę, zawsze używając dźwigni ramienia tonowego.
• Zablokuj ramię tonowe, zamykając zatrzask ramienia tonowego.
• Ponownie założ ostonę igły.
• Wyłącz zasilanie.

ODTWARZANIE BT

Zanim transmisja między urządzeniem BT a gramofonem będzie możliwa, oba urządzenia muszą zostać połączone. Proces ten nazywany jest "parowaniem". Gramofon służy jako odbiornik strumienia muzyki, który ma być odtwarzany przez radio. Jeśli połączenie z urządzeniem BT zostało już wcześniej nawiązane, zostanie ono przywrócone automatycznie, gdy oba urządzenia znajdą się w zasięgu i w radiu zostanie wybrana obsługa BT. "Parowanie nie musi być powtarzane. Funkcja ta może jednak wymagać aktywacji w urządzeniu BT.

- Ustaw pokrętło trybu w pozycji trybu BT na gramofonie.

- Niebieska dioda LED zacznie migać, wskazując, że gramofon jest w trybie parowania.

- Włącz funkcję przesyłania strumieniowego BT w urządzeniu. Urządzenie wyszuka możliwe do sparowania urządzenia BT w zasięgu odbioru.

- Wybierz "Audizio Fremont" z listy znalezionych urządzeń.

- State niebieskie światło wskaże, że gramofon został pomyślnie sparowany.

- Można teraz odtwarzać muzykę z urządzenia, używając gramofonu jako głośnika.

To urządzenie jest również wyposażone w nadajnik BT, co oznacza, że możliwe jest odtwarzanie dźwięku z gramofonu przez BT na przykład do głośnika BT lub słuchawek bezprzewodowych. Obróć pokrętło trybu w położenie BT OUT, aby włączyć funkcję transmisji BT.

- Włącz tryb parowania w urządzeniu Bluetooth.

- Ustaw pokrętło trybu w pozycji BT OUT na gramofonie.

- Czerwone światło zacznie migać, wskazując, że gramofon szuka dostępnego urządzenia BT.

- Po pomyślnym sparowaniu czerwona dioda LED pozostaje zapalona i można przesyłać sygnał audio z gramofonu.

Uwaga: Gdy gramofon jest używany jako głośnik BT, wszystkie inne funkcje odtwarzania nie mogą być używane w tym samym czasie.

AUX IN

Muzyki zapisanej w innym urządzeniu audio lub smartfonie można słuchać za pośrednictwem gramofonu, podłączając go do gniazda aux-in 3,5 mm znajdującego się z tytu. Użyj kabla z wtykami 3,5 mm na obu końcach, jeden koniec podłączony do gniazda AUX IN na gramofonie, drugi koniec podłączony do gniazda słuchawkowego na urządzeniu audio (lub gniazda wyjścia liniowego, jeśli jest dostępne).

Ustaw przełącznik trybu na tryb AUX IN. Odtwarzaj muzykę na podłączonym urządzeniu, dźwięk będzie emitowany z gramofonu.

LINE OUT

Podłącz własny system głośników do gniazda Line Out gramofonu za pomocą kabla audio RCA-3,5 mm (brak w zestawie). UWAGA: kable RCA są oznaczone kolorami. Przewód z czerwoną wtyczką musi być podłączony do czerwonego gniazda zarówno gramofonu, jak i zewnętrznego wzmacniacza lub systemu głośników. Kabel z białą wtyczką musi być podłączony do białego gniazda zarówno gramofonu, jak i zewnętrznego wzmacniacza lub systemu głośników.

PODŁĄCZANIE DO KOMPUTERA

Przed podłączeniem gramofonu do komputera należy odłączyć go od miksera lub systemu hi-fi. Dołączone oprogramowanie jest aplikacją innej firmy, dlatego Audizio nie odpowiada na żadne pytania ani problemy związane z oprogramowaniem.

1. Włącz komputer.
2. Po uruchomieniu komputera podłącz gramofon. Komputer zainstaluje sterowniki.
3. Po zainstalowaniu sterowników należy zainstalować oprogramowanie Audacity. Zeskanuj kod QR znajdujący się obok, aby przejść do strony pobierania.

• Podłącz kabel USB z tytu urządzenia, a drugi koniec do wolnego portu USB w komputerze.
• Uruchom oprogramowanie Audacity, klikając dwukrotnie ikone Audacity.

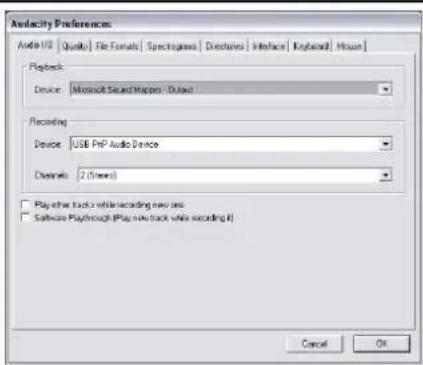

• Przed rozpoczęciem nagrywania kliknij edytuj w górnej części strony głównej; wybierz preferencje w dolnej części otwartego menu.
• w dolnej części otwartego menu.
• W sekcji nagrywania okna otwórz menu Urządzenie za pomocą strzałki w dół po prawej stronie. Wybierz z menu opcję USP PnP Audio Device. Zaznacz również pole obok opcji "Software Playthrough (Odtwarzaj nową ścieżkę podczas nagrywania)".
• W dolnym polu możesz ustawić liczbę kanałów nagrywania, 1 to Mono, a 2 to Stereo, wybierz opcję Stereo.
  • Kliknij "OK" po wybraniu opcji.

• Rozpocznij nagrywanie w sposób opisany powyżej i naciśnij przycisk nagrywania w górnej części okna Audacity, aby rozpocząć nagrywanie na komputer.
• Po nagraniu użyj przycisków sterowania transportem w górnej części ekranu, aby: Przejdź do początku, Odtwórz, Nagraj, Wstrzymaj, Zatrzymaj i Przejdź do końca.

- Użyj przycisków Plik, Edytuj, Widok, Projekt, Generuj, aby zapisać, wyeksportować i edytować muzykę.

- Jeśli poziom nagrywania wymaga regulacji, kliknij "START", "USTAWIENIA" i wybierz "Panel sterowania". W Panelu sterowania wybierz "DŻWIĘKI i URZĄDZENIA AUDIO", kliknij zakładkę "GŁOŚNOŚĆ" i wybierz "ZAAWANSOWANE".

- W oknie głośności głównej wybierz opcje w lewym górnym rogu, kliknij właściwości w menu rozwijanym.

- W oknie właściwości wybierz "USB PnP Audio Device" z menu rozwijanego u góry. Kliknij "OK", aby potwierdzić wybór, a pojawi się okno z kontrolką poziomu nagrywania. Przesuń ten element sterujący w górę, jeśli nagranie jest zbyt ciche i w dół, jeśli nagranie jest zbyt głośne.

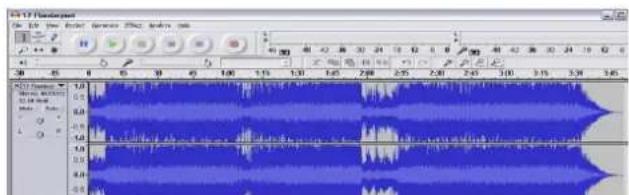

UWAGA: niebieski kształt fali powinien znajdować się w oknie Audacity w taki sposób, aby jego szczyty zatrzymywały się na górze i na dole.

Przed edycją muzyki należy podświetlić nagrany kształt fali.

• Aby podświetlić kształt fali, kliknij lewym przyciskiem myszy po lewej stronie kształtu fali (pod kontrolkami L + R), a kształt fali stanie się ciemniejszy.
• W tym momencie można edytować cały przebieg. Wymaganą sekcję można podświetlić, umieszczając mysz nad początkiem sekcji, przytrzymując lewy przycisk wciśnięty i przeciągając go w prawo nad wymaganym obszarem, a następnie zwalniając go po osiągnięciu końca żądanej sekcji. Ta zaciemniona sekcja będzie teraz jedynym dźwiękiem, który będzie edytowany.
• Alternatywnie można kliknąć menu EDIT w lewym górnym rogu i kliknąć SELECT, a następnie wybrać spośród: All (whole wave form), Start to Cursor lub Cursor to end.

CD 12 - Development 0.0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 29 45 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58 60 62 64 66 68 70 72 74 76 78 80 82 84 86 88 90 92 94 96 98 1.15 1.15 1.25 1.35 1.45 1.55 1.65 1.75 1.85 1.95 2.05 2.15 2.25 2.35 2.45 2.55 2.65 2.75 2.85 2.95 3.05 3.15 3.25 3.35 3.45

UWAGA: po nagraniu do komputera może być konieczne odłączenie kabla USB od portu USB, aby umożliwiać późniejsze odtwarzanie z komputera.

EKSPORTOWANIE PLIKÓW MUZYCZNYCH (.WAV)

• Po nagraniu i edycji muzyki należy zapisać pliki na komputerze. Aby to zrobić, kliknij plik i przejdź do zakładki Eksportuj jako WAV.
• Po kliknięciu tej opcji zostaniesz poproszony o podanie nazwy pliku z nagraną muzyką, która zostanie zapisana we wskazanej lokalizacji. W tym momencie albo zanotuj folder, w którym zapisana jest muzyka, albo zapisz ją w wybranym folderze.
• Może to być istniejący lub nowy folder.

EKSPORTOWANIE PLIKÓW MUZYCZNYCH (.MP3)

• Po nagraniu i edycji muzyki należy zapisać pliki na komputerze. Aby to zrobić, kliknij plik i przejdź do zakładki Eksportuj jako Mp3.
• Po kliknięciu na nią, zostaniesz poproszony o podanie nazwy pliku z nagraną muzyką, który zostanie zapisany we wskazanej lokalizacji. W tym momencie albo zanotuj folder, w którym zapisana jest muzyka, albo zapisz ją w wybranym folderze.
• Może to być istniejący lub nowy folder.

UWAGI

Zalecamy czyszczenie płyt ściereczką antystatyczną, aby czerpać z nich maksymalną przyjemność i zapewnić ich trwałość. Zwracamy również uwagę, że z tego samego powodu rysik powinien być okresowo wymieniany (mniej więcej co 250 godzin).
