NÁVOD K OBSLUZE Fremont Audizio

Gratulujeme ke koupi tohoto produktu Audizio. Před použitím výrobku si pečlivě přečtěte tento návod, abyste mohli plně využívat všechny jeho funkce.

Před použitím přístroje si přečtěte tuto příručku. Postupujte podle pokynů, aby nedošlo ke zneplatnění záruky. Přijměte veškerá preventivní opatření, abyste zabránili požáru nebo úrazu elektrickým proudem. Opravy smí provádět pouze kvalifikovaný technik, aby nedošlo k úrazu elektrickým proudem. Návod si uschovejte pro budoucí použití.

• Před použitím přístroje se porad'te s prodávajícím. Při prvním zapnutí jednotky může dojít k zápachu. To je normální a po chvíli to zmizí.
• Přístroj obsahuje části pod napětím. Proto neotvírejte jeho kryt.
• Neumistujte do přístroje kovové předměty a nelijte na ni tekutiny. Mohlo by dojít k úrazu elektrickým proudem a poruše.
• Neumistujte jednotku do blízkosti zdrojů tepla, jako jsou radiátory apod.
• Neumistujte jednotku na vibrující povrch. Nezakrývejte ventilační otvory.
• Jednotka není vhodná pro trvalé používání.
• S napájecím kabelem buďte opatrní a nepoškozujte jej. Vadný nebo poškozený napájecí kabel může způsobit úraz elektrickým proudem, nebo poruchu.
• Při odpojování zařízení od zásuvky vždy tahejte za zástrčku, nikdy ne za kabel.
• Nezapojujte a neodpojujte přístroj mokrýma rukama.
• Pokud je poškozena zástrčka a / nebo napájecí kabel, musí být opraveny kvalifikovaným technikem.
• Pokud je jednotka poškozena do takové míry, že jsou vidět vnitřní části, NEZAPOJUJTE jednotku do zásuvky ani jí NEZAPÍNEJTE. Kontaktujte svého prodejce. NEPŘIPOJUJTE jednotku k reostatu nebo stmívači.
• Aby nedošlo k požáru, nebo úrazu elektrickým proudem, nevystavujte jednotku dešti a vlhkosti.
• Všechny opravy musí provádět pouze kvalifikovaný technik.
• Připojte přístroj k uzemněné sítové zásuvce (220 - 240 V, střídavý / 50 Hz) chráněné pojistkou 10 - 16 A.
• Během bouřky nebo pokud nebudete jednotku delší dobu používat, odpojte ji od elektrické sítě. Pokud zařízení nepoužíváte, odpojte jej od elektrické sítě.
• Pokud jednotku nebudete delší dobu používat, může dojít ke kondenzaci vlhkosti. Než přístroj zapnete, nechejte jej dosáhnout pokojovou teplotu. Nikdy nepoužívejte jednotku ve vlhkých místnostech nebo venku.
• Abyste předešli nehodám na veřejnosti, musíte postupovat podle příslušných pokynů a instrukcí.

• Zařízení opakovaně nezapínejte a nevypínejte. Tím se zkracuje jeho životnost.

• Uchovávejte jednotku mimo dosah dětí. Nenechávejte jednotku bez dozoru.

• K čištění spínačů nepoužívejte čisticí spreje. Zbytky těchto sprejů způsobují, že se na spínačích usazuje prach a mastnota. V případě poruchy vždy vyhledejte radu od odborníka.
• Na ovládací prvky netlačte silou.
• Tato jednotka má uvnitř reproduktor, který může způsobit magnetické pole. Udržujte proto toto zařízení ve vzdálenosti alespoň 60 cm od počítače nebo televize.
• Pokud má tato jednotka vestavěnou dobíjecí baterii, tak jì dobijte alespoň 1x za 3 měsíce. Jinak může dojít k poškození baterie.
• Pokud je baterie poškozená, vyměňte ji za baterii se stejnými specifikacemi. Poškozenou baterii zlikvidujte ekologicky.
• Pokud Vám přístroj upadnul, nechte ho před opětovným zapnutím zkontrolovat kvalifikovaným technikem.
• K čištění jednotky nepoužívejte chemikálie. Poškozují lak. Jednotku čistěte pouze suchým hadříkem.
• Uchovávejte mimo dosah elektronických zařízení, která mohou způsobovat rušení.
• K opravám používejte pouze originální náhradní díly, jinak může dojít k vážnému poškození nebo nebezpečnému záření.
• Před odpojením od sitě nebo od jiného zařízení přístroj vypněte. Před přemistováním přístroje odpojte všechny napájecí i jiné kabely.
• Zajistěte, aby nemohlo dojít k poškození síťového kabelu, když po něm lidé kráčí. Před každým použitím zkontrolujte přívodní kabel, zda není poškozený nebo vadný!
• Sítové napětí je 220 – 240 V, AC / 50Hz. Zkontrolujte, zda se napětí v zásuvce shoduje. Pokud cestujete, zkontrolujte, zda je v dané zemi pro tuto jednotku vhodné sítové napětí.
• Uschovejte originální obalový materiál, abyste mohli jednotku v případě potřeby přepravit v bezpečných podmínkách.

Tento znak upozorňuje uživatele na vysokému napětí, které je uvnitř přístroje a které je dostatečně velké, aby způsobilo nebezpečí úrazu elektrickým proudem.

Tento znak upozorňuje uživatele na důležité pokyny obsažené v této příručce, kterou by si měl před používáním přecíst a dodržovat.

Jednotka má certifikát CE. Na jednotce je zakázáno provádět jakékoli změny. Certifikát CE by tím pozbyl platnost a zboží by přišlo o záruku!

POZNÁMKA: Aby bylo zajištěno, že jednotka bude fungovat normálně, musí být používána v místnostech s teplotou mezi 5 °C a 35 °C.

Elektrické výrobky se nesmí ukládat do domácího odpadu. Přineste je, prosím, do recyklačního centra. Zeptejte se místních úřadů nebo prodejce na postup. Specifikace jsou typické. Skutečné hodnoty se mohou z jedné jednotky na druhou mírně změnit. Specifikace lze změnit bez předchozího upozornění.

Nepokoušejte se sami provádět žádné opravy. To by zneplatnilo vaši záruku. Na jednotce neprovádějte žádné změny. Tím by také zanikla vaše záruka. Záruka se nevztahuje na nehody nebo škody způsobené nevhodným použitím nebo nerespektováním varování obsažených v této přiručce. Power dynamics nemůže nést odpovědnost za zranění osob způsobená nerespektováním bezpečnostních doporučení a varování. To platí také pro všechny škody v jakékoli formě.

POKYNY PO VYBALENÍ

POZOR! Ihned po obdržení produktu pečlivě vybalte krabici, zkontrolujte obsah, zda jsou všechny součásti přítomny a zda jsou v bezvadném stavu. Okamžitě informujte přepravce i prodejce a uschovejte obal ke kontrole, pokud se objeví nějaké známky poškození, nebo pokud obal samotný vykazuje známky nesprávné manipulace. Ponechte si veškerý původní balicí materiál. V případě, že produkt bude muset být vrácen do továrny, je důležité, aby byl vrácen a zabalen v původní krabici. Pokud bylo zařízení vystaveno drastickým výkyvům teploty (např. v rámci přepravy), nezapínejte jej okamžitě. Vznikající kondenzovaná voda může poškodit vaše zařízení. Nechejte zařízení vypnuté, dokud nedosáhne pokojové teploty.

NAPÁJENÍ

Štítek na zadní/spodní straně výrobku udává síťové napětí, ke kterému musí být výrobek připojen. Zkontrolujte, zda síťové napětí odpovídá tomuto napětí. Jiné než uvedené napětí může způsobit neopravitelné poškození přístroje. Přístroj musí být také připojen přímo k síťovému napětí a nesmí být použit žádný stmívač nebo nastavitelný zdroj napájení.

Přístroj vždy připojujte k chráněnému obvodu (jistič nebo pojistka). Ujistěte se, že má zařízení vhodné elektrické uzemnění, abyste předešli riziku úrazu elektrickým proudem nebo požáru.

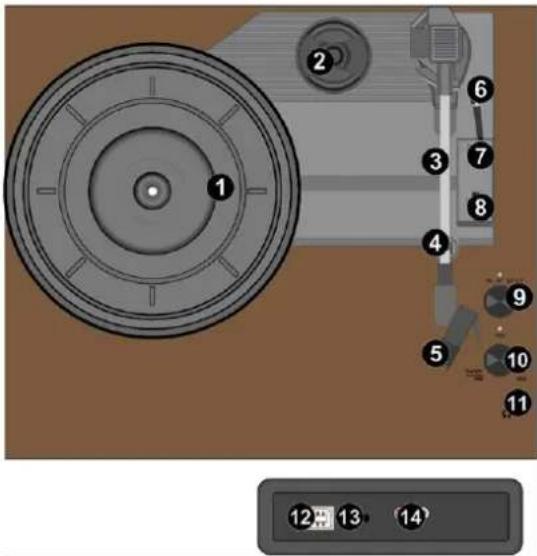

OVLÁDACÍ PRVKY A PŘIPOJENÍ

1. Talíř

Zde umístěte svou desku

2. Adaptér na 45 otáček za minutu

Tento adaptér umožňuje přehrávat desky s rychlostí 45 otáček za minutu

3. Tónové rameno

Raménko lze zvedat a spouštět ručně nebo stisknutím páčky pro zvedání a spouštění tónu

4. Klip raménka

Tato spona ramene zajišťuje raménko v klidovém stavu nebo v době, kdy se nepoužívá. Klip ramene byl navržen tak, aby zůstal v horní poloze, když je odjištěný

5. Kazeta se stylusem

Kazeta obsahující stylus/jehlu

6. Páčka tónovacího ramene

Slouží ke zvedání/spouštění tónového ramene

7. Zapnutí/vypnutí funkce Autostop

Tento přepínač zapíná/vypíná funkci automatického zastavení. Je-li zapnuta funkce automatického zastavení, platforma se začne otáčet, jakmile je tónové rameno umístěno nad záznamem, a prestane se otáčet, jakmile dosáhne konce záznamu. Některé vinylové desky se

zastaví před koncem nebo se nezastaví po dosažení konce. V takovém případě nastavte možnost Automatické zastavení na hodnotu OFF

8. 33 / 45 / 78 OTÁČEK ZA MINUTU

Slouží k nastavení otáček talíře gramofonu

9. PH/BT/BT OUT

Otáčením volíte mezi výstupem Phono/BT/BT OUT

BT umožňuje přehrávání hudby ze streamovacího zařízení

BT out umožňuje nasměrovat zvuk z přehrávání gramofonové desky do bezdrátových BT sluchátek nebo reproduktorů.

10. Ovládání napájení a hlasitosti

Chcete-li zapnout přehrávač, otáčejte jím ve směru hodinových ručiček, dokud necvakne. Po zapnutí nastavte tímto knoflíkem hlasitost pro interní reproduktory a sluchátka. Chcete-li přehrávač vypnout, otáčejte tímto knoflíkem proti směru hodinových ručiček, dokud necvakne

11. Sluchátkový výstup

Pomocí tohoto konektoru 3,5 mm (1/8) připojte sluchátka

12. Napájecí vstup USB-B

Napájecí vstup USB-B pro připojení dodaného napájecího adaptéru

13. Vstup AUX

Zásuvka 3,5 mm pro přídavný vstup. Připojení pomocného vstupu automaticky přepíše funkce gramofonu a BT. Chcete-li pokračovat v používání funkcí gramofonu nebo BT, odpojte pomocný kabel od konektoru aux in

14. Linkový výstup

Linkový výstup s konektorem RCA pro připojení externích reproduktorů (nejsou součástí dodávky)

SESTAVIT

Připevněte tlapky na spodní stranu přehrávače otáčením ve směru hodinových ručiček.

4x

ZAČÍNÁME

• Vyjměte rádiový přehrávač z krabice.
• Připojte napájecí adaptér a zapněte zařízení.
  Upozornění: Používejte pouze adaptér dodaný s přístrojem. Připojení napájecího zdroje s jinou jmenovitou hodnotou může způsobit trvalé poškození přístroje a může být nebezpečné.

GRAMOFONOVÝ PŘEHRÁVAČ

• Otáčením tlačítka režimu vyberte režim Phono.
• Umístěte desku na gramofon. V případě potřeby nasad'te na vřeteno gramofonové desky adaptér pro otáčky 45 ot/min.
• Pomocí přepínače volby rychlosti zvolte požadovanou rychlost přehrávání (33, 45 nebo 78 otáček za minutu).
• Otočením ovladače zapnutí/vypnutí a hlasitosti ve směru hodinových ručiček přístroj zapněte.
• Ujistěte se, že je ze stylusu sejmutý případný ochranný kryt.
• Odemkněte tónové rameno uvolněním spony tónového ramene.
• Zvedněte rameno pomocí páčky tónového ramene.
• Umístěte stylus svisle nad první stopu desky, gramofon se začne automaticky otáčet.
• Pomalu spouštějte stylus na desku pomocí páčky tónového raménka.
• Když deska dojde na konec, gramofon se automaticky zastaví, pokud je spínač automatického zastavení v poloze ON. Pokud je přepínač v poloze vypnuto, bude se otáčet, dokud nebude přepínač nastaven do polohy ON.
• Některé vinylové desky se zastaví ještě před koncem nebo se po dosažení konce nezastaví. V takovém případě nastavte funkci Auto-stop do polohy OFF.
• Po dokončení zvedněte tónové rameno a položte jej na opěrku, vždy pomocí páčky tónového ramene.
• Uzamkněte tónové rameno zavřením spony tónového ramene.
• Znovu nasad'te kryt tónové clony.
  • Vypněte napájení.

STREAMOVÁNÍ BT

Před zahájením přenosu mezi zařízením BT a gramofonem musí být obě zařízení propojena. Tento proces se nazývá "Párování". Gramofon slouží jako přijímač, který přijímá hudební proud, jenž má být přehráván v rádiu. Pokud jste již dříve provedli spárování se zařízením BT, toto spojení se automaticky obnoví, jakmile jsou obě zařízení v dosahu a na rádiu byl zvolen provoz BT. "Párování" není nutné opakovat. Může však být nutné tuto funkci aktivovat v zařízení BT.

• Nastavte knoflík režimu na gramofonu na režim BT.
• Začne blikat modrá kontrolka, která signalizuje, že je gramofon v režimu párování.
• Zapněte v zařízení funkci BT streaming. Zařízení vyhledá párovatelná BT zařízení v dosahu příjmu.
• V seznamu s nalezenými zařízeními vyberte "Audizio Fremont".
• Stálé modré světlo bude signalizovat, že gramofon byl úspěšně spárován.
• Nyní můžete přehrávat hudbu ze svého zařízení pomocí gramofonu jako reproduktoru.

Toto zařízení je také vybaveno vysílačem BT, což znamená, že je možné přehrávat zvuk z gramofonu prostřednictvím BT například do reproduktoru BT nebo bezdrátových sluchátek. Otočením knoflíku režimů do režimu BT OUT aktivujte funkci BT vysílání.

• Na zařízení Bluetooth zapněte režim párování.
• Nastavte knoflík režimu na gramofonu do režimu BT OUT.
• Začne blikat červená kontrolka, která signalizuje, že gramofon vyhledává dostupné BT zařízení.
• Po úspěšném spárování zůstane červená kontrolka svítit a zvukový signál z gramofonu lze přenášet.

Poznámka: Pokud je gramofon používán jako reproduktor BT, nelze současně používat všechny ostatní funkce přehrávání.

AUX IN

Hudbu uloženou v jiném zvukovém zařízení nebo chytrém telefonu můžete poslouchat prostřednictvím gramofonu prostřednictvím připojení ke konektoru 3,5 mm aux-in na zadní straně. Použijte kabel s 3,5 mm kolíky na obou koncích, jeden konec připojte ke konektoru AUX-IN na gramofonu, druhý konec připojte ke konektoru sluchátek na audio zařízení (nebo k zásuvce linkového výstupu, je-li k dispozici).

Nastavte přepínač režimů do režimu AUX IN. Přehrávejte hudbu na připojeném zařízení, zvuk bude vycházet z gramofonu.

LINE OUT

Připojte vlastní reproduktorovou soustavu ke konektorům Line out gramofonu pomocí audio kabelu RCA-3,5 mm (není součástí dodávky).

POZNÁMKA: kabely RCA jsou barevně označeny. Červený kabel musí být zapojen do červeného konektoru jak na gramofonu, tak na externím zesilovači nebo reproduktorovém systému. Bílý zástrčkový kabel musí být zapojen do bílého konektoru na gramofonu i externím zesilovači nebo reproduktorové soustavě.

PŘIPOJENÍ K PO ÍTA I

Před připojením gramofonu k počítači jej odpojte od mixážního pultu nebo hi-fi systému.

Přiložený software je aplikace třetí strany, a proto Audizio neřeší žádné dotazy nebo problémy související s tímto softwarem.

1. Zapněte počítač.
2. Po spuštění počítače připojte gramofon. Počítač nyní nainstaluje ovladače.
3. Po instalaci ovladačů je nyní třeba nainstalovat software Audacity. Naskenujte vedle uvedený QR kód, abyste se dostali na stránku pro stahování.

• Zapojte kabel USB do zadní části zařízení a druhý konec do volného portu USB v počítači.
• Spustte software Audacity poklepáním na ikonu Audacity.
• Před nahráváním klikněte na tlačítko editace v horní části hlavní stránky; na stránce s předvolbami vyberte možnost Preferences (Předvolby).
  • v dolní části otevřené nabídky.

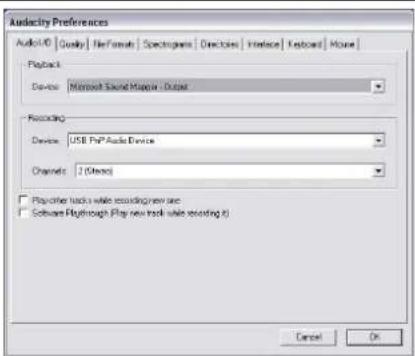

• V části okna pro nahrávání otevřete nabídku Device (Zařízení) šipkou dolů vpravo. V nabídce vyberte možnost USP PnP Audio Device. Zaškrtněte také políčko vedle položky "Softwarové přehrávání (přehrávání nové stopy během nahrávání)".
• Ve spodním poli můžete nastavit počet nahrávacích kanálů, 1 je Mono a 2 je Stereo, vyberte možnost Stereo.
• Po výběru možností klikněte na tlačítko "OK".

• Spustte přehrávání podle výše uvedeného popisu a stisknutím tlačítka nahrávání v horní části okna Audacity spustte nahrávání do počítače.
• Po nahrání použijte ovládací prvky Transport v horní části obrazovky: Přejít na začátek, Přehrát, Nahrát, Pozastavit, Zastavit a Přejít na konec.
• K uložení, exportu a úpravám hudby použijte File, Edit, View, Project, Generate.
• Pokud je třeba upravit úroveň nahrávání, klikněte na tlačitko START, SETTINGS a vyberte možnost Control Panel. V části Ovládací panely vyberte položku 'SOUNDS and AUDIO DEVICES', klikněte na kartu 'VOLUME' a vyberte možnost 'ADVANCED'.
  • V okně Hlavní hlasitost vyberte v levém horním rohu možnosti a v rozevírací nabídce klikněte na Vlastnosti.
• V okně Properties (Vlastnosti) vyberte v horní rozbalovací nabídce položku "USB PnP Audio Device" (USB PnP zvukové zařízení). Výběr potvrd'te kliknutím na tlačítko "OK" a nyní se zobrazí okno s ovladačem úrovně nahrávání. Tento ovladač posuňte nahoru, pokud je nahrávání příliš tiché, a dolů, pokud je nahrávání příliš hlasité.

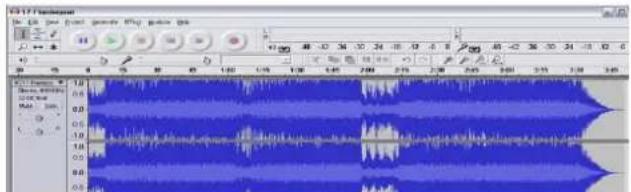

POZNÁMKA: modrý tvar vlny by měl být v okně Audacity takový, aby se jeho vrcholy zastavily nahoře a dole.

Před úpravami hudby bude třeba zaznamenaný tvar vlny zvýraznit.

• Chcete-li zvýraznit tvar vlny, klikněte levým tlačítkem myši na levou stranu tvaru vlny (pod ovládacími prvky L+R) a tvar vlny ztmavne.
  • V tomto okamžiku lze upravovat celý tvar vlny. Požadovaný úsek lze zvýraznit tak, že umístíte myš na začátek úseku, podržíte levé tlačítko a přetáhnete jí doprava nad požadovanou oblast a po dosažení konce požadovaného úseku jí pustíte. Tento ztmavený úsek bude nyní jediným zvukem, který bude upravován.
• Případně klikněte na nabídku EDIT vlevo nahoře a klikněte na SELECT, poté vyberte z následujících možností: All (whole wave form), Start to Cursor nebo Cursor to end.

CD/DT/100000 CD/DT/100000 LDA 0.5 0.5 1.0 1.0 8.0 8.0 1.0 1.0 2.0 2.0 3.0 3.0 4.0 4.0 5.0 5.0 6.0 6.0 7.0 7.0 8.0 8.0 9.0 9.0 10.0 10.0 11.0 11.0 12.0 12.0 13.0 13.0 14.0 14.0 15.0 15.0 16.0 16.0 17.0 17.0 18.0 18.0 19.0 19.0 20.0 20.0 21.0 21.0 22.0 22.0 23.0 23.0 24.0 24.0 25.0 25.0 26.0 26.0 27.0 27.0 28.0 28.0 29.0 29.0 30.0 30.0 31.0 31.0 32.0 32.0 33.0 33.0 34.0 34.0 35.0 35.0 36.0 36.0 37.0 37.0 38.0 38.0 39.0 39.0 40.0 40.0 41.0 41.0 42.0 42.0 43.0 43.0 44.0 44.0 45.0 45.0 46.0 46.0 47.0 47.0 48.0 48.0 49.0 49.0 50.0 50.0

POZNÁMKA: po nahrání do počítače bude možná nutné vyjmout kabel USB z portu USB, aby bylo možné později přehrávání z počítače.

EXPORTOVÁNÍ HUDEBNÍCH SOUBORŮ (.WAV)

• Po nahrání a úpravě hudby je třeba soubory uložit do počítače. To provedete tak, že kliknete na soubor a přejdete dolů na kartu Exportovat jako WAV.
• Klepněte na ni a ihned budete požádání o název nahraného hudebního souboru, který se uloží do uvedeného umístění. V tomto okamžiku si bud' poznamenejte složku, do které je hudba uložena, nebo ji uložte do složky podle vlastního výběru.
• Může to být bud' stávající složka, nebo složka nová.

EXPORTOVÁNÍ HUDEBNÍCH SOUBORŮ (.MP3)

• Po nahrání a úpravě hudby je třeba soubory uložit do počítače. To provedete kliknutím na soubor a přesunutím dolů na kartu Export as Mp3.
• Klepněte na ni a ihned budete požádání o název souboru nahrané hudby, který bude uložen do uvedeného umístění. V tomto okamžiku si bud' poznamenejte složku, do které je hudba uložena, nebo ji uložte do složky podle vlastního výběru.
• Může to být bud' stávající, nebo nová složka.

POZNÁMKY

Doporučujeme čistit nahrávky antistatickým hadříkem, abyste z nich měli maximální požitek a aby vydržely co nejdéle. Rádi bychom také upozornili, že ze stejného důvodu by se měl pravidelně vyměňovat váš stylus (přibližně každých 250 hodin).

TECHNICAL SPECIFICATION / TECHNISCHE SPECIFICATIE / TECHNISCHE DATEN / SPECIFICACIONES TÉCNICAS / SPÉCIFICATIONS TECHNIQUES / SPECYFIKACJA TECHNICZNA / TECHNICKÁ SPECIFIRACE

Playback options : BT streaming, Vinyl, USB, Line input
