GEBRUIKSAANWIJZING KS01B Audizio

Hartelijk dank voor de aanschaf van dit Audizio product. Neemt u a.u.b. een paar momenten de tijd om deze handleiding zorgvuldig te lezen, aangezien wij graag willen dat u onze producten snel en volledig gebruikt.

Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens kunnen vervallen. Neem ook altijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparaties / modificaties e.d. over te laten aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.

• Bewaar de verpakking zodat u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Voordat het apparaat in werking wordt gesteld, altijd eerst een deskundige raadplegen. Bij het voor de eerste keer inschakelen kan een bepaalde reuk optreden. Dit is normaal en verdwijnt na een poos.
• In het apparaat bevinden zich onder spanning staande onderdelen; open daarom NOOIT dit apparaat.
• Plaats geen metalen objecten en mors geen vloeistof in het effect. Dit kan leiden tot elektrische schokken of defecten.
• Toestel niet opstellen in de buurt van warmtebronnen zoals radiatoren etc. en niet op een vibrerende onder- grond plaatsen. Dek ventilatieopeningen nooit af.
• Het apparaat is niet geschikt voor continu gebruik.
• Wees voorzichtig met het netsnoer en beschadig deze niet. Als het snoer kapot of beschadigd is, kan dit leiden tot elektrische schokken of defecten.
• Als u de stekker uit het stopcontact neemt, trek dan niet aan het snoer, maar aan de stekker.
• Om brand of elektrische schok te voorkomen, dient u dit apparaat niet bloot te stellen aan regen of vocht.
• Verwijder of plaats een stekker nooit met natte handen resp. uit en in het stopcontact.
• Indien zowel de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door een vakman hersteld te worden.
• Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtbaar zijn mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met de dealer.
• Sluit het apparaat nooit op een dimmer aan.
• Reparatie aan het apparaat dient te geschieden door een vakman of een deskundige.
• Sluit het apparaat alleen aan op een 220-240VAC / 50Hz (geaard) stopcontact, verbonden met een 10-16A meterkastgroep.
• Bij onweer altijd de stekker uit het stopcontact halen, zo ook wanneer het apparaat voor een langere tijd niet gebruikt wordt. Stelregel: Bij geen gebruik stekker verwijderen.
• Als u het apparaat lang niet gebruikt heeft en het weer wil gebruiken kan er condens ontstaan; laat het apparaat eerst

op kamertemperatuur komen alvorens het weer in werking te stellen.

• Apparaat nooit in vochtige ruimten en buiten gebruiken.
• Om ongevallen in bedrijven te voorkomen moet rekening worden gehouden met de daarvoor geldende richtlijnen en moeten de aanwijzingen/waarschuwingen worden gevolgd.
• Het apparaat buiten bereik van kinderen houden. Bovendien mag het apparaat nooit onbeheerd gelaten worden.
• Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en stof ophopen. Raadpleeg bij storing te allen tijde een deskundige.
• Gebruik geen overmatige kracht bij het bedienen van het apparaat.
• Dit apparaat kan magnetisch veld veroorzaken. Houd dit apparaat ten minste 60 cm afstand van de computer of tv.
• Indien dit apparaat beschikt over een loodaccu, dient deze tenminste elke 3 maanden opgeladen te worden indien deze voor een langere periode niet wordt gebruikt anders bestaat de kans dat de accu permanent beschadigd.
• Bij een ongeval met dit product altijd eerst een deskundige raadplegen alvorens opnieuw te gebruiken.
• Tracht het apparaat niet schoon te maken met chemische oplossingen. Dit kan de lak beschadigen. Gebruik een droge doek om schoon te maken.
• Blijf uit de buurt van elektronische apparatuur die bromstoringen zouden kunnen veroorzaken.
• Bij reparatie dienen altijd originele onderdelen te worden gebruikt om onherstelbare beschadigingen en/of ontoelaatbare straling te voorkomen.
• Schakel eerst het toestel uit voordat u het netsnoer verwijdert. Verwijder netsnoer en aansluitsnoeren voordat u dit product gaat verplaatsen.
• Zorg ervoor dat het netsnoer niet beschadigd/defect kan raken wanneer mensen erover heen lopen. Het netsnoer vóór ieder gebruik controleren op breuken/defecten!
• In Nederland/België is de netspanning 220-240Vac/50Hz. Indien u reist (en u neemt het apparaat mee) informeer dan naar de netspanning in het land waar u verblijft.

Deze markering wordt weergegeven om u erop attent te maken dat een levensgevaarlijke spanning in het product aanwezig is en dat bij aanraking van deze delen een elektrische schok wordt verkregen.

Deze instructiemarkering wordt weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen.

OPMERKING: Om zeker te zijn van een correcte werking, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur tussen de 5°C/41°F en 35°C/95°F ligt.

Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen kunnen worden gerecycled, gooi ze daarom niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Alle (defecte) artikelen dienen gedurende de garantieperiode altijd retour te worden gezonden in de originele verpakking. Voer zelf geen reparaties uit aan het toestel; in élk geval vervalt de totale garantie. Ook mag het toestel niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie. Ook vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v. onoordeelkundig gebruik en het niet in achtnemen van het gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Audizio geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen . Dit geldt ook voor gevolgschade in wélke vorm dan ook.

UITPARKREN

LET OP! Pak na ontvangst de doos zorgvuldig uit. Controleer of alle onderdelen aanwezig- en in goede staat ontvangen zijn. Bij transportschade of bij het ontbreken van onderdelen onmiddellijk de verkopende partij inlichten. Bewaar de verpakking en het verpakkingsmateriaal. Indien het product moet worden teruggestuurd, is het belangrijk dat het product in originele verpakking wordt geretourneerd. Schakel het apparaat niet onmiddellijk in als het apparaat is blootgesteld aan drastische temperatuurverschillen (bv. na het transport). De ontstane condensatie kan het apparaat beschadigen. Zorg ervoor dat het apparaat eerst op kamertemperatuur komt alvorens het aan te sluiten.

AANSLUITSPANNING

Op het label aan de achterzijde van het product staat aangegeven op welke netspanning deze moet worden aangesloten. Controleer of de netspanning hiermee overeenkomt, bij alle andere netspanningen dan aangegeven kan het apparaat onherstelbaar worden beschadigd. Tevens moet het apparaat direct op de netspanning worden aangesloten en mag géén dimmer of regelbare voeding worden gebruikt.

Sluit het apparaat altijd aan op een beschermd circuit (aardlekschakelaar of zekering). Zorg ervoor dat het apparaat voldoende elektrisch is geaard om het risico op elektrocutie of brand te vermijden.

BEDIENINGSELEMENTEN LUIDSPRERER

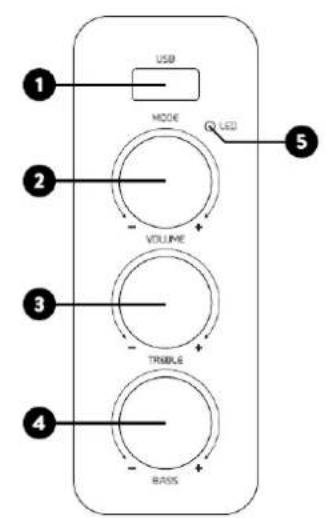

Zijpaneel van de actieve luidspreker

1. USB-sleuf Sluit je USB-apparaten aan op deze sleuf om muziek met MP3 af te spelen
2. Mode/Volume Draai aan deze knop om het volume aan te passen Druk op deze knop om te schakelen tussen verschillende audiobronnen (BT, Line 1, Line 2, OPT en USB)
3. Treble Draai aan deze knop om de hoge tonen aan te passen
4. Bass Draai aan deze knop om de lage toonregeling aan te passen
5. LED-indicator

USB MODE LED VOLUME TRIMPLE BASS

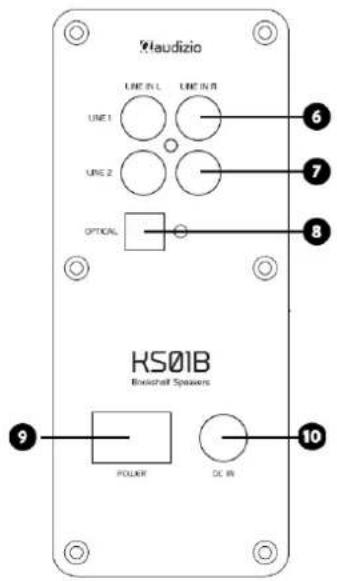

Achterpaneel van actieve luidspreker

1. Line 1 RCA-ingangen voor het aansluiten van audio-apparaten
2. Line 2 RCA-ingangen voor het aansluiten van audio-apparaten
3. Optical Optische ingangspoort
4. Aan/uit-schakelaar Schakelaar om het apparaat aan te zetten
5. DC IN Sluit de meegeleverde voedingsadapter aan op deze ingang en sluit het andere uiteinde van de kabel op de juiste voedingsbron

Haudizio LINE IN L LINE IN R LINE 1 LINE 2 OPTICAL KS01B Boxshell Spacers 9 FOLDER DC IN 6 7 8 10

Passieve luidspreker

11. SPK IN

Aansluitingen voor de hoofd- en secundaire luidspreker

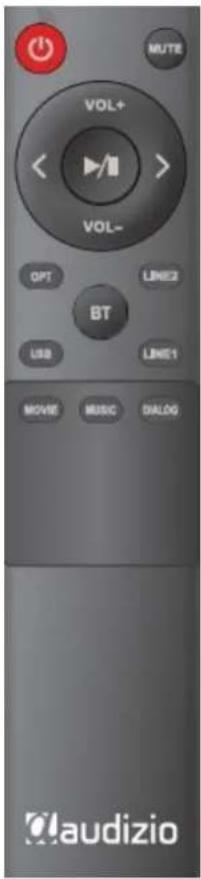

1. Druk op deze knop om het apparaat aan/uit te zetten
2. Mute Druk op deze knop om het geluid van het apparaat aan/uit te zetten
3. Vol + Druk op deze knop om het volume te verhogen
4. < Druk op deze knop om naar het vorige nummer te gaan (alleen in BT/USB-modus)
5. ▶II Druk op deze knop om te starten/hervatten of pauzeren (alleen in BT/USB-modus)

6. Druk op deze knop om naar de volgende track te gaan (alleen in BT/USB-modus)

7. Vol- Druk op deze knop om het volume te verlagen
8. OPT Druk op deze knop om naar de optische modus te gaan
9. Line 1 Druk op deze knop om naar de line1-modus te gaan
10. BT Druk op deze knop om verbinding te maken met BT-apparaten Houd deze knop ingedrukt om de verbinding met BT-apparaten te verbreken
11. USB Houd deze knop ingedrukt om de USB-modus te openen
    12.Line 2 Druk op deze knop om naar de line2-modus te gaan
12. Movie Druk op deze knop om naar de filmmodus te gaan
13. Music Druk op deze knop om de muziekmodus te openen
14. Dialog Druk op deze knop om de Dialoogmodus te openen

MUTE VOL+ VOL- OPT LINE2 BT USB LINE1 MOVIE MUSIC DIALOG laudizio

AAN DE SLAG

• Haal de luidspreker uit de verpakking.
• Sluit de voedingsadapter aan en druk op [POWER].
  Let op: Gebruik alleen de adapter die bij de luidspreker is geleverd. Het aansluiten van een andere voeding kan permanente schade aan de luidspreker veroorzaken en kan gevaarlijk zijn.

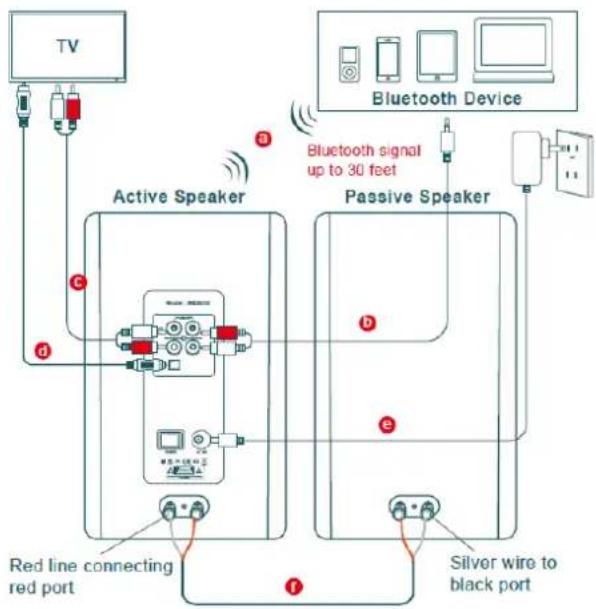

AANSLUITINGEN

a) BT
b) Stereo RCA naar 3,5 mm audiokabel
c) RCA naar RCA audiokabel
d) Digitale optische kabel
e) Voedingsadapter
f) Luidspreker aansluitkabel

LINE IN

1. Druk op de knop [Mode/Volume] op de actieve luidspreker of druk op de knop [line1/line2] op de afstandsbediening om de LINE IN-invoer te selecteren. De indicator wordt lichtblauw (Line1) of geel (line2).
2. Gebruik een audiokabel om de audiobron op de luidspreker aan te sluiten.
3. Speel af vanaf uw apparaat en stel het volume in door aan de knop [Mode/Volume] te draaien.

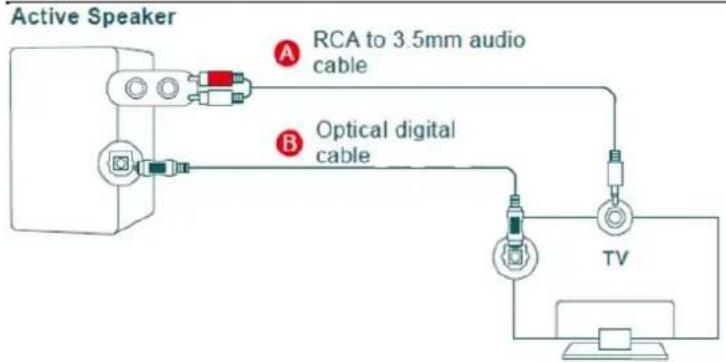

A. Methode 1: Aansluiten met een RCA-naar-3,5 mm-audiokabel. Selecteer LINE-modus.

B. Methode 2: Aansluiten met een optische kabel. Selecteer de modus en stel de audio-uitgang van de tv in op "PCM".

"PCM" INSTELLEN OP UW TV

Wanneer alle kabels correct zijn aangesloten en de LED-indicator oplicht en er geen geluid uit de TV of Soundbar komt, stel dan uw TV in zoals hieronder aangegeven:

1. Druk op "Menu" op de afstandsbediening van de TV.
2. Druk op de pijltjestoetsen van de afstandsbediening om naar "Audio Settings" te gaan.
3. Druk op "OK" op de afstandsbediening.
4. Ga naar "Audio Output Mode" of "Digital Audio Output Mode" en druk op "OK".
5. Scrol totdat "PCM" wordt weergegeven als de huidige audio-uitvoer.

6. Druk op "OK" om de instellingen op te slaan.

7. Ga naar "Geavanceerde audio" en druk op "OK". Sommige televisies hebben mogelijk geen menu "Geavanceerde audio" en geven in plaats daarvan verschillende audio-instellingen weer.

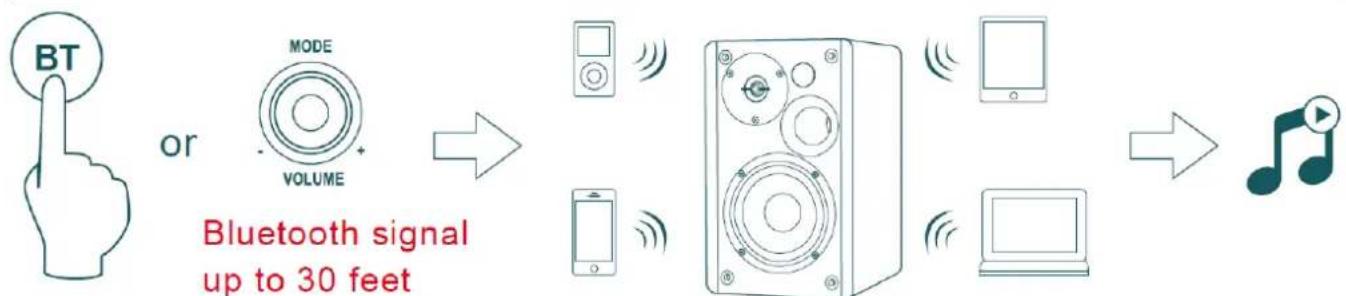

VERBINDEN MET BT

1. Druk op de knop [BT] op de afstandsbediening of druk op de knop [Mode/Volume] op het achterpaneel van de actieve luidspreker, de LED-indicator knippert blauw.
2. Schakel BT in op het BT-apparaat.
3. Selecteer "Audizio KS01B" en maak verbinding. Wanneer het BT-apparaat is aangesloten, knippert de LED-indicator langzaam blauw.
4. Speel muziekbestanden van het apparaat, verbonden via BT, af via de luidspreker.
5. Houd de knop [Mode/Volume] of de knop [BT] op de afstandsbediening ingedrukt om de BT-verbinding te verbreken.
