GEBRUIKSAANWIJZING OPAL 3 EINHELL

Illustration: Greenhouse with 5 panels / Figure: Serre à 5 pans / Afbeelding: serre met 5 velden

Bild: Vaxthus med fem falt / Figura: serra a 5 pannelli / Obrazek: Sklenik 5 poli / Obrazok: Sklenik s 5 polami

Assembly Instructions Part 1: Aluminum profiles page 3
F Instructions de montage, partie 1: Profils en aluminium page 13
NL Montage-instructies deel 1: aluminiumprofielen pagina 23
Monteringsanvisningar del 1: Aluminiumprofiler sida 33
Istruzioni per il montaggio Parte 1: Profilati in alluminio pagina 43
Cz Montázní námod Čast 1: Hliníkové profily strana 53
SK Návod na montáž Čast' 1: Hliníkové profily strana 63

Montage- en veiligheidsinstructies / lijst met gereedschap

Geachte klant,

U bent zeer bedanktdat u een Einhell product hebte gekozen. Wij wensen u veel plezier met uw serre. Met deze aluminiumserre hebt u een serre die met de grootste zorgvuldigheid is geconstrueree en waarvan de profielen bijzonder duurzaam+zijn. Dankzij de compacte en modulaire bouwwijze is een snelle montage mogelijk.

Uw montage-instructions zijn onderverdeeld in twee delen – „aluminiumprofielen“ en „ribplaten“ Lees de beiden delen van de montage-instructions zeker helemaal door voordat u aan de opbouw van uw serre begint om montagefouten of beschadigingen te vermiijden! Bewaar deze instructies ook na de montage zorgvuldig!

Aluminiumprofielen:

De verschillende artikelnummers telkens de aluminiumprofielen in gestanst. Gelingve de ingestanste nummers te controlen voordat u de verschillende profielen monteert.

Het verpakkingsmaterialdient u op de verzamelplaats voorrecyclebaarmaterialaan te bieden.

Belangrijke veiligheidsinstrumentes m.b.t. de montage

-Het is aan teraden de montage met 2 personen uit te voeren.
-Ter voorkoming van ongevalten mogen zichijdens de montage geen kinderen in de onmiddelijkke nabijheid bevinden.
Tijdens de montage van de aluminiumprofielen veiligheidshandschoenen dragen! Gevaar voor snij- en kneuswonden!
Haal opniew alle schroeven met de platte open sleutel of ringsleutel aan nadat u de serre helemaal hebt gemonteerd!

Aanwijzing

De fabrikant is Niet aansprakelijk voor aan storm, wind, water of sneeuwbelasting te wijten schade. Wij staan Niet in voor de vergoeding van gevolgschade en financieel nadeel. Verdere ontwikkelingen in de zin van de technische vooruitgang behouden wij ons voor. Zo konnen minieme afwijkingen in de voorstellingen ontstaan.

Als onderdelen zichtaar beschadigd zijn dienen die door originele wisselstukken te worden verrangen. Een complete onderdelenlijst vindt u in deel 2 van de montage-instructies.

Lijst met gereedachapLijst met gereedachap

Als montagegereedschap hebt u het volgende nodig:

Dopsleutel Rubberharaegelaabpen

grotte 7
grotte 10

schroevendraaier (grootte 2-3)

Schroevendraaier
voor kruiskop-schroeven
(grootte 2-3)

Binnenzenskantsleutel (grootte 4)

sleutel of ringsleutel (grootte 10/13)

Boor 02,0 mm

Boormachine of accuschroevendraier

duimstok

VeiligheidsezelWaterpStMaerStderfooR

Let op!

Alle montagezakjes bevatten reserveschroeven en-moeren!

Let bij het monteren van de serre erop dat de profielen haaks moeten zich! Controleer steeds de horizontale of verticale positie van de profielen m.b.v. een waterpas. Let erop dat de profielen steeds tot gegen de aanslag in de gedefinieerde eindposities worden gemonteerd.

Aanwijzing omtrent de montage-instructies:

in de montage-instructions dient het model met 5 velden (2 velden + 3 velden) als referentiemodel. In de overzichtsaftbeeldingen worden telkens dit model voorgesteld. De andere serres verschillen gegenover dit model alleen door het aantal zijvelden. Indien u een van de andere modellen hebt aangeschaf verzoeken wij u de montage-instructions in ache te nemen die overeenkomen met uw serre.

Instructies voor het gebruik van de serre / fundering / funderingsschema

Instructies voor het gebruik van de serre

• Controller om de drie maanden de schroefverbindingen en haal de schroeven, indien nodig, aan.
• Controller of na een krachtige wind of storm de boutverbindingen goed vast en de ribplaten op de juiste plaats zitten.
• Sluit ramen en deuren van uw serre als het hard waait of bij storm.
• In aan stormblootgestelde gebieden is het aan te raden de serre extra te beveiligden door een gespaste stormverankering (niet bij de levering begrenp).
• Bij temperaturesen onder het vriespunt (0^) Niet met harde voorwerpen gegen de ribplaten slaan.
• Ontdoe het dak van uw serreijdig van sneeuw om een gevaarlijke belasting van het dak door sneeuw te voorkomen. Een sneeuuwhoogte van 10 cm of ijshoogte van 2 cm kan al gevaarlijkহ!
• Het dak van uw serre is Niet begaanbaar!
• Gebruik geen open vlam ofiets dergelijkjs in uw serre! Enkel toegestane verwarmingstoestellen gebruiken!
• De lokale bouwerordening dient in ache te worden genomen.

Fundering

Let op! De serre heeft geen extra funderingsprofiel. U kan uw serre op een ereder gemetselde of betonnen funderingplaatsen (zie funderingsschema) of op een stalen fundering (als accessoire verkrijgbaar) monteren.

Let op!

Indien u uw serre op een gemetselde fundering of betonfundering wilt plaatsen dient u er op te letten dat u de serre op een effen en stevige ondergrund opstelt. Controller de effenheid met een waterpas!

Fundering van beton / metselwerk

Het is uiterst belangrijk voor de montage van uw serre dat de fundering haaks staat. De fundering dient exact haaks en horizontaal teijken. Controller met een waterpas.

Let op! De fundering dient als bescherming gegen vorst voldoende diep te worden gebouwd.

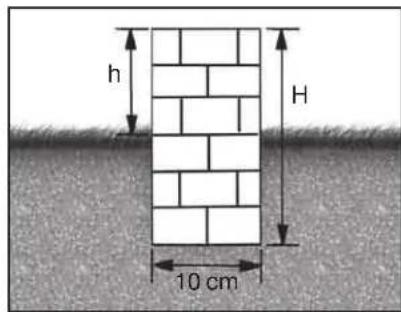

Funderingsschema

Betonnen of gemetselde fundering

Serre La (cm) Li (cm) Ba (cm) Bi (cm) T (cm) H (cm)

3 velden 224 204 259 239 10 30 voloende

4 velden 295 275 259 239 10 30 diep als

5 velden 366 346 259 239 10 30 bescherming

De fundering moet minstens 10 cm breed (T) en zo hoog als nodig (h) zich! De fundering dient haaks en horizontal te zich.

Verpakkingslijst aluminiumprofielen

U krijgt de aluminiumprofielen van uw serre in\ meerdere kartonnen dozen verpakt:

3 velden

Aluminiumprofielen

Verpakkings-nr. Inhoudsopgave

36.505.30

Aluminiumprofielen -

voorwand met enkele deur

36.505.32

Aluminiumprofielen - achterwand

36.505.34

Aluminiumprofielen - 3 velden

4 velden met enkele deur

Aluminiumprofielen

Verpakkings-nr. Inhoudsopgave

36.505.30

Aluminiumprofielen -

voorwand met enkele deur

Aluminiumprofielen - achterwand

36.505.32

Aluminiumprofielen - 2 velden

36.505.33

Aluminiumprofielen - 2 velden

36.505.33

Verbindingsset

4 velden met dubbele deur

Aluminiumprofielen

Verpakkings-nr. Inhoudsopgave

36.505.31

Aluminiumprofielen -

voorwand met dubbele deur

36.505.32

Aluminiumprofielen - achterwand

36.505.33

Aluminiumprofielen - 2 velden

36.505.33

Aluminiumprofielen - 2 velden

36.505.35

Verbindingsset

5 velden met enkele deur

Aluminiumprofielen

Verpakkings-nr. Inhoudsopgave

36.505.30

Aluminiumprofielen -

voorwand met enkele deur

Aluminiumprofielen - achterwand

36.505.32

Aluminiumprofielen - 2 velden

36.505.33

Aluminiumprofielen - 3 velden

36.505.34

Verbindingsset

5 velden met dubbele deur

Aluminiumprofielen

Verpakkings-nr. Inhoudsopgave

36.505.31

Aluminiumprofielen -

voorwand met dubbele deur

36.505.32

Aluminiumprofielen - achterwand

36.505.33

Aluminiumprofielen - 2 velden

36.505.34

Aluminiumprofielen - 3 velden

36.505.35

Verbindingsset

6 velden

Aluminiumprofielen

Verpakkings-nr. Inhoudsopgave

36.505.31

Aluminiumprofielen -

voorwand met enkele deur

Aluminiumprofielen - achterwand

Aluminiumprofielen - 3 velden

36.505.32

Aluminiumprofielen - 3 velden

36.505.34

Verbindingsset

7 velden

Aluminiumprofielen

Verpakkings-nr. Inhoudsopgave

36.505.31

Aluminiumprofielen -

voorwand met enkele deur

36.505.32

Aluminiumprofielen - achterwand

36.505.33

Aluminiumprofielen - 2 velden

36.505.33

Aluminiumprofielen - 2 velden

36.505.34

Aluminiumprofielen - 3 velden

36.505.35

Verbindingsset

36.505.35

Verbindingsset

Aanwijzingen omtrent de montagestappen

Gelieve voor het opbouwen van uw serre de volgorde en de afbeelden in de Duitse montage-instructies in ache te nemen. Daaroor krijgt u in deze bijgaande brochure alle belangrijke montage-instructies en teksten in uw taal. Aan de hand van de volgende voorbeelden worden u getoond hoe de verschillende montagestappen en afbeelden in de Duitse handleiding+zijn opgebouwd.

Overzicht

In de rechtekstkolom vindt u telkens de actuèle montageprocedure voorgesteld in een overzicht. Hierbij zich de stukken gebruikt in deze stap donkerder voorgesteld en deplaatsen waarvoor er gedetailleerde afbeeldingen voorhanden zich, zich door cirkels gekenmerkt. Deze symboliek worden gedeelrijk ook voor montagereviews of controaanzachten toegepast.

Montagestab

Stuklijst

Aan het begin van elke montagestap vindt u een tabel met de stukken die u voor deze stap nodig hebt. De tabel is onderverdeeld inzes kolommen: artikelnummer, positienummer, afbeelding, artikelbenaming, groote of lengte, het nodige aantal stuks.

Vanaf stap 12 hebt u naargelang het serremodel dat u hebt aangeschäft een verschillend aantal onderdelen nodig. In deze tabellen is het opgegeven aantal stuks onderverdeeld in 5 kolommen (van serremodellen met 3 tot 7 velden). Identificeer telkens de stukken op grond van het ingestanse articelnummer, de afbeeding en de opgegeven respectievelijke lenghte of grotte.

Montageaanwijzing

Vanaf stap 12要去en de stappen gedeeltelijk verschillend vaak worden herhaald. Dit is afhankelijk van het aangekocht serremodel (3 velden tot 7 velden). Gelieve telkens rekening te houden met het juiste aantal stuks voor uw model.

In de gedetailleerde afbeeldingen worden dikwijls voor een better begrip nog meer profielaanzachten getoond.

Gereedschap

Hier zijn de gereedschappen aufgebeeld die u voor deze stap nodig hebt.

Stapherhaling

Indien de procedures in de gedetailleerde afbeeldingeneermaals moeten worden uitgevoerd, worden in dit aanwijsveld het aantal herhalingen weergegeven.

Eckprofile montleren

Belangrjke aanwijzinq:

Op de volgende bladzijden vindt u de bijgaande teksten in uw taal. Deze+zijn onderverdeeld naar paginanummers (Duitse handleiding!) en montagestappen zodateu telkens de teksten aan de Duitse handledige duidelijk kan toewijzen.

Montagehinweise:

pagina7

Ondergroep voorwand monteren

Grondprofil vooraf monteren

Belangrijke aanwijzing: om de hantering te vergemakkelijken is het aan te bevelen voor- enchterwand al liggend te monteren.

Afbeelding beneden: montagereview voorwand met enkele deur

agina 8

Afbeelding boven: voorwand met dubbele deur

1/a: Schuif telkens een verbindingsstuk de geleiderails van de beiden grondprofielen in tot maar de overeenkomstige uitsparingen (zie afbeeling). De exacte posities vindt u telkens terug in de montagereviews voor uw serre.

pageina 9

1/c: Maak de knoopplaat grond op het grondprofiel vast d.m.v. een extra schroef. Let wel dat deze schroef op de links gemonteerde knoopplaat links en op de rechts gemonteerde knoopplaat rechts要去 worden gemonteerd (zie montagereview detail A en detail B).

pageina 11

1/g: Er wel op letten dat de grondhoekverbinder aflsuit met het grondprofiel zoals getoond in afbeelding 1/g.

pageina 12

Hoekprofielen monteren

pageina 13

Afbeelding beneden: Controleaanzicht (grondprofiel met hoekprofielen): Binnenaanzicht

pageina 14

Gevelprofielen vooraf monteren

Stuklijst boven: voorwand met enkele deur

Stuklijst beneden: voorwand met dubbele deur

Belangrijke aanwijzing: deceptive stap worden later herhaald bij het opbouwen van de awhile (zie ondergroep awhile monteren). Let wel dat de awhile analoog met de voorwand met dubbele deur worden opgebouwd. Gebruik�oor de overeenkomstige stukken (stuklijst voorwand met dubbele deur) en stappen.

Afbeelding beneden: voorwand met enkele deur Montagepreview/controleaanzicht(gevelprofielen): Binnenaanzicht

Op de positie van de schroeven letten!

pageina 15

Afbeelding boven: voorwand met dubbele deur montagereview / controaanzicht (gevelprofielen): binnenaanzicht

Op de positie van de schroevenletten!

Afbeelding 3/a: voorwand met enkele deur

Afbeelding 3/b: voorwand met dubbele deur

pagina 16

Belangrijke aanwijzing: erop letten dat de montageplaten要去en worden gericht zoals getoond in de aanzachten 3/c en 3/d. De montageplaten worden pas later bij het aanbrengen van de nok en de regengoort exact gejusteerd.

pageina 17

Belangrijke aanwijzing: let wel dat de twee (voorwand met enkele deur) of drie (voorwand met dubbele deur) voordien gemonteerde schroeven in het midden maar binnen wijzen. Vergelijk hiertoe de overeenkomstige controaanzachten op de voorafgaande bladzijden.

pageina 18

Controlebladzijde voorwand - enkele deur

Voordat u doorgaat met stap 4 controleert u aan de hand van de volgende afbeelding of u alle schroeven die voor de volgende stappen nodig+zijn vooraf hebt gemonteerd.

Afbeelding: binnenaanzicht voorwand - enkele deur

pageina 19

Controlebladzijde voorwand - dubbele deur

Voordat u doorgaat met stap 4 controleert u aan de hand van de volgende afbeelding of u alle schroeven die voor de volgende stappen nodig+zijn vooraf hebt gemonteerd.

Afbeelding: binnenaanzicht voorwand - dubbele deur

pagina 20

Gevelprofielen dak op de hoekprofielen monteren

pageina 21

5 Dwarsschoor monteren

Belangrjke aanwijzing: indien uw serre een enkele deur heeft, monteert u de dwarsschoor zoals beschreiben in de stappen 5/a en 5/b. Voor een serre met dubbele deur monteert u de dwarsschoor zoals voorgesteld in de stappen 5/c en 5/d.

Afbeelding 5 / a + 5 / b : voorwand met enkele deur

Afbeelding 5/a: let wel dat de dwarsschoor symmetrisch moet worden gemonteerd.

pagina 22

Afbeelding 5 / c + 5 / d : voorwand met dubbele deur

Afbeelding 5/c: let wel dat de dwarsschoor symmetrisch moet worden gemonteerd.

pagina 23

Dakschoor monteren

pageina 24

Indien uw serre van een dubbele deur is voorzien, slaat u stap 7 over en gaat u door met de montage stap 8 „dubbele deur – deurschoren monteren".

7/a:Monteer aan de beide deurhengsels aan een uiteinde telkens een schroef op ± 60 cm en een andere schroef op ± 5 cm van de rand. Aan het andere uiteinde brengt u telkens een schroef op 30 cm en een andere schroef op ± 5 cm van de rand.

pageina 25

7/c: Schuif de vier vooraf gemonteerde scharnierveugels de geleiderail van een deurhengsel in. Let wel dat de scharnierveugels zoals gerekt in afbeeling 7/d goed vast要去en worden geschroefd.

pagina 26

7/e: Op de beiden slotplaten draaait u telkens twee schroeven met platte verzonken kop (pos. 3) met zeskantmoeren M4 (pos. 4) losjes in.

pageina 28

7/h: Plaatets he deurhengsel van buiten tussen grondprofiel en dwarsschoor en maak boven vast d.m.v. de vooraf gemonteerde zeskantschroef. Let wel dat de scharnieren naar het midden moeten wijzen.

Belangrijke aanwijzing: het deurhengsel met de scharnieren wordt links (vanaf de binnenkant gezien) ingezet, het deurhengsel met de slotplaten rechts. Neem daartoe de controaanzicht op de volgende bladzijde in acht.

pageina 29

Controleanzicht binnenaanzicht

Afbeelding:

linkerprofil: deurhengsel met scharnieren
rechterprofil: deurhengsel met slotplaten

Aanwijzing:de in het controleaanzicht door X gemerkte uitsparingen op het grondprofiel en de dwarsschoor blijven vrij. Let wel dat het deurprofiel met de scharnieren en het deurprofiel met de slotplaten moeten worden ingezet zoals getoond in het controleaanzicht (binnenaanzicht!).

pagina 30

8 Dubbele deur - deurschoren monteren

Indien uw serre van een enkele deur is voorzien, slaat u stap 8 over en gaat u door met de montage stap 9 „windverbanden en verstijvingsstukken monteren".

8/a: Monteer aan de beiden deurhengsels aan een uiteinde telkens een schroef op ± 60 cm, een op ± 30 cm en een op ± 5 cm van de rand. Aan het andere uiteinde brengt u telkens een schroef op 30~cm en een andere schroef op ± 5 cm van de rand.

pagina 31

8/c + 8/d: Schuif de vier vooraf gemonteerde scharniervleugels de geleiderail van een deurhengsel in (zie afbeelding 8/c). Op het tweede deurhengsel maakt u drie scharniervleugels vast. Let wel dat de scharniervleugels zoals gemerkt in afbeelding 8/d goed vast要去en worden geschroefd om later deeur met de passende tegenhangers te+kennen installeren.

pagina 32

8/e: Let wel dat de scharnieren aan het midden要去en wijzen.

Belangrijke aanwijzing: het deurhengsel met de vier vooraf gemonteerde scharnieren worden links (vanaf de binnenkant gezien) ingezet, het deurhengsel met de drie scharnieren rechts. Neem daartoe de controaanzicht op bladzijde 34 van de Duitse handleiding in acht.

pagina 34

Controleanzicht binnenaanzicht

Aanwijzing: de in het controleaanzicht door X gemerkte uitsparingen op het grondprofiel en de dwarsschoor blijven vrij. Let wel dat de deurprofielen met de scharnieren要去en worden ingezet zoals getoond in het controleaanzicht (binnenaanzicht!).

pagina 35

9 Windverbanden en verstijvingsstukken monteren

Stuklijst boven: voorwand met enkele deur

Stuklijt beneden: voorwand met dubbele deur

Aanwijzing: let wel dat de verstijvingsstukken horizontal moeten worden gemonteerd. Controller, indien nodig, met behulp van een waterpas.

pageina 36

Afbeelding 9/c: voorwand met enkele deur

pageina 37

Afbeeling 9/c: voorwand met dubbele deur

9/d: Monteer de beiden onderste verstijvingsstukken zodate het schuin lopende windverband eenmaal voor en eenmaal acheter de verstijvingsstukken komt te liggen (zie controleaanzicht op de volgend bladzijde).

pageina 38

Controleanzicht (afbeeding voorwand met enkele deur)

Aanwijzing: let wel dat de verstijvingsstukken horizontala moeten worden gemonteerd. Controller, indien nodig, met behulp van een waterpas. Haal de schroeven op de windverbanden en verstijvingsstukken zorgvuldig aan. Pas door hem krijgt de voorwand stabiliteit.

pageina 39

Ondergroep hinterwand monteren

Herhaal de stappen 1 t/m 6.

Let op! Gebruik in stap 1 „grondprofiel vooraf monteren" de knoopplaat grond i.p.v. de korte montagewinkelhaak (artikelnr. 84.631.51).

ArticleNr. 84.620.21). Maak de knoopplaat aan de beiden bovenste gaten op het grondprofil van buiten extra vast d.m.v. twee zeskantschroeven en moeren.

Gana stap 6 met de montage rechtsstreeks door met stap 10.

10 Schoren (achterwand) monteren

pageina 40

10/c: Let wel dat de schoor met de drie vooraf gemonteerde schroeven in het midden要去 worden geplaatst.

pageina 42

Controleaanzicht (binnenaanzicht)

Aanwijzing: de in het contrôleaanzicht door X gemerkte uitsparingen op het grondprofiel en de dwarsschoor blijven vrij. Let wel dat de schoor met de slechts drie vooraf gemonteerde schroeven zich in het midden bevindt. Controleer de afstanden van de schroeven.

pageina 43

1 Windverbanden en verzstijvingsstukken aan dechterwand monteren

Aanwijzing: let wel dat de verstijvingsstukken horizontal moeten worden gemonteerd. Controller, indien nodig, met behulp van een waterpas.

pageina 45

11/d + 11/e: Monteer de beiden onderste verstijvingsstukken DT (602 mm) zodate het schuin lopende windverband eenmaal voor en eenmaal中断 de verstijvingsstukken komt te liggen (zie afbeelding 11/e).

pageina 46

Aanwijzing: let wel dat de verstijvingsstukken horizontalaal moeten worden gemonteerd. Controller, indien nodig, met behulp van een waterpas. Haal de schroeven op de windverbanden en verstijvingsstukken zorgvuldig aan. Pas door hem krijgt de voorwand stabiliteit.

pageina 47

12 Grundprofielrijkant vooraf monteren

Afbeelding midden: montagereview serre met 3 velden

Afbeelding beneden: montagereview serre met 4 velden

pageina 48

Afbeelding boven: montagereview serre met 5 velden

Afbeelding midden: montagepreview serre met 6 velden

Afbeelding beneden: montage preview serre met 7 velden

pageina 49

Belangrijke aanwijzing:
indien u een serre met 3 velden hebt aangeschaft,
sla dan de stappen 12/a en 12/b over en ga door met de montage met stap 12/c.

pagina 50

Belangrijke aanwijzing: indien u voor uw serre met 3 velden een stalen fundering (special accessoire) hebt aangekocht, dient u bijkomende schroeven op het grondprofiel te monteren. Als u geen stalen fundering gebruikt, slaat u de stap 12/c over en gaat u door met de montage met stap 12/d.

Afbeelding 12/c: grondprofiel serre met 3 velden

12/c: Schuif telkens drie schroeven de geleiderail van de grondprofielen voor de serre met 3 velden in tot in het midden (zie montagepreview). Deze hebt u later nodig om ze op een stalen fundering (special accessoire) vast te makeen. Indien u geen stalen fundering gebruikt, hoeft u deze schroeven nicht vooraf te monteren.

12/d: Schuif telkens een schroef op ± 10 cm van der rand (zie ook montagereview) de geleiderail van de vooraf gemonteerde grondprofielen in.

pageina 51

Regengoot vooraf monteren

Belangrijke aanwijzing voor een serre met 3 velden: indien u een serre met 3 velden hebt, slaat u stap 13 over en gaat u door met de montage met stap 15.Voor de serre met 3 velden is het Niet nodig de regengoot vooraf te monteren.

Afbeelding beneden: montagepreview serre met 4 velden

pageina 52

Afbeelding boven: montagepreview serre met 5 velden

Afbeelding midden: montagepreview serre met 6 velden

Afbeelding beneden: montage preview serre met 7 velden

pageina 55

Nok vooraf monteren

Belangrijke aanwijzing voor een serre met 3 velden: indien u een serre met 3 velden hebt, slaat u stap 14 over en gaat u door met de montage met stap 15.Voor de serre met 3 velden is het Niet nodig het nokprofiel vooraf te monteren.

Afbeelding midden: montagepreview serre met 4 velden

Afbeelding beneden: montagepreview serre met 5 velden

pagina 56

Afbeelding boven: montagereview serre met 6 velden

Afbeelding midden: montagepreview serre met 7 velden

14/a: Schuif de bout met de gegroefde kant vooraan de ervoor voorziene opening van het nokprofiel in.

pagina 58

Grondprofil op voor- enchterwand monteren

15/a: Schuif het in stap 12 vooraf gemonteerde grondprofiel (zijkant) de hoekafdekking op het hoekprofiel in.

Belangrijke aanwijzing: indien u een serre met 5 velden hebt, dient u de zijdelingse grondprofielen te monteren zodate de beiden korte profielen (1414 mm) maar de voorwand wijzen!

pageina 59

Regengootprofiel op voor- enchterwand monteren

16/a: Schuif het regengootprofiel gegen de voor-of hinterwand tot gegen de aanslag. Richt, indien nodig, de hoek- en gevelprofielen opnieuw uit zodate regengoot exact op maat kan worden ingezet. Te dien einde moet u de schroeven op de montageplaat losdraaien.

Belangrijke aanwijzing: indien u een serre met 5 velden hebt, dient u de regengootprofielen te monteren zodate de beiden kortere profielen (1414 mm) maar de voorwand wijzen!

pagina 60

Nokprofiel op voor- enchterwand monteren

17/a: Schuif de nok gegen de voor- of hinterwand tot tegen de aanslag. Richt, indien nodig, de gevelprofielen opnieuw uit zodat de nok exact op maat kan worden ingezet. Te dien einde moet u deschroeven op de montageplaat losdraaien.

Belangrijke aanwijzing:
indien u een serre met 5 velden hebt, dient u het nokprofil te monteren zDat het kortere profiel (1414 mm) maar de voorwand wijst!

pagina 61

Zijschoren monteren

18/a: Monteer telkens een schroef op ± 5 cm van der rand boven en beneden op de zijschoren. Neem het exacte+aantal voor uw serre in acht.

18/b: Monteer een schroef op ± 5 cm van de rand beneden op de overblijvende zijschoren. Boven brengt u twee schroeven aan, een op ± 10 cm, de andere op ± 5 cm van de rand.

pageina 62

18/c: Monteer de zijschoren met de vier vooraf gemonteerde schroeven (zie stap 18/b) op de knoopplaten op het grondprofil en de regengoot.

pagina 64

Dakschoren monteren

Aanwijzing: in de volgende stap worden de zijschoren (dak) aangebracht. Neem zeker de des betreffende controaanzachten voor uw serre in acten vergelijk de voormontagestappen (stappen 19/a t/m 19/d) met deze afbeeldingen voordat u de schoren aanbrengt.

De dakschoren met de in het midden vooraf gemonteerde schroeven (zie afbeelding 19/b of 19/d) hebt u later nodig voor het aanbrengen van de raamdwarsschoor en het raam. In de volgende afbeeldingen ziet u op welke plaatsen de ramen in uw serre worden gemonteerd.

Afbeelding beneden: controleaanzicht dak: serre met 3 velden

Legende:

• positie van de vooraf gemonteerde schroeven
  -1 schroef

pagina 65

Afbeelding boven: controeanzicht dak: serre met 4 velden

Afbeelding beneden: controleaanzicht dak: serre met 5 velden

Legende:

• positie van de vooraf gemonteerde schroeven
  -1 schroef
  -2 schroeven
• positie van de reeds gemonteerde knoopplaten op nok en regengoort

pagina 66

Afbeelding boven: controeanzicht dak: serre met 6 velden

Afbeelding beneden: controeanzicht dak: serre met 7 velden

Legende:

• positie van de vooraf gemonteerde schroeven
  -1 schroef
  -2 schroeven
• positie van de reeds gemonteerde knoopplaten op nok en regengoot

pagina 67

19/a: Neem zeker de montage-instructie en het controleaanzicht voor uw serre in acht.

pagina 69

19/e: Maak eerst de in stappen 19/c en 19/d vooraf gemonteerde zijschoren vast op de knoopplaten zichkant. Plaats de schoren van buitenCUSenok en regengoot.

pagina71

Raamaanslagprofiel monteren

pagina 72

20/b: Plaats het raamaanslagprofiel van binnen tussen de zijschoren (dak) met de in het midden vooraf gemonteerde schroeven (zie controleanzicht stap 19). Let wel dat de uitsparingen voor de schroeven omlaag要去en wijzen (zie afbeelding 20/c).

pagina 73

21 Knoopplaten monteren

Belangrijke aanwijzing: indien u een serre met 3 velden hebt, slaat u stap 21 over en gaat u door met de montage met stap 22.

21/a: Maak de knoopplaten met 120^ vast op de schoren waarop u vooraf de schroeven hebt gemonteerd.

pagina 74

21/b: Maak voor hetIRST een knoopplaat met 120^ boven vast op de dakschoren waarop u vooraf de schroeven hebts gemonteerd.

agina 75

22 Windverbanden zijkant monteren

Aanwijzing: let wet dat bij de montage van de windverbanden zijkant deze windverbanden moeten worden geplaatst zoals getoond in de respectievelijke montagepreviews / controleaanzachten zijkant.

Afbeelding beneden: montage preview / controleaanzlicht zijkant: serre met 3 velden

pagina 76

Afbeelding boven: montagereview/ controleaanzicht zijkant: serre met 4 velden

Afbeelding beneden: montagepreview / controleaanzlicht zijkant: serre met 5 velden

pagina 77

Afbeelding boven: montagepreview / controleaanzichtrijkant: serre met 6 velden

Afbeelding beneden: montagereview / controleaanzlichtrijkant: serre met 7 velden

pagina 79

Windverbanden dak monteren

Aanwijzing: let wet dat bij de montage van de windverbanden dad deze windverbanden moeten worden geplaatst zoals getoond in de respectievelijke montagereviews / controleaanzachten dak.

Enkel op die manier worden de nodige stabiliteit van de serre optimaal gewaarborgd. Bij de levering voor een serre met 3 velden, 5 velden en 6 veldenন aan er voor de montage nodigহn.

Afbeelding beneden: montage preview / controleaanzicht dak: serre met 3 velden

pagina 80

Afbeelding boven: montage preview / controeanzicht dad: serre met 4 velden

Afbeelding beneden: montage preview / controleaanzicht dad: serre met 5 velden

pagea 81

Afbeelding boven: montagepreview / controleaanzicht dak: serre met 6 velden

Afbeelding beneden: montage preview / controleaanzicht dak: serre met 7 velden

Belangrijke aanwijzing: let wel dat bij een serre met 7 velden in de beiden middelste segmenten geen windverband worden gemonteerd.

pagina 83

Ondergroepfunderingmonteren

Belangrijke aanwijzing: voordat u doorgaat met de montage met deel 2 van de handleiding dient u uw serre op+zijn definitieve plaats te zetten en vast te maken op de fundering (betonnen, gemetselde of stalen fundering)! De serre kan later Niet meer worden verplaatst.

Plaats uw serre op een betonnen / gemetselde fundering en ga door met de montage metdezestap.

Indien u de stalen fundering (niet bij de normale omvang van de levering begrepen) als accessoire hebt aangeschäft, monteert u die Zoals beschreiben in de instructies voor de stalen fundering.

Verankering op betonnen / gemetselde fundering

Voor het verankeren van de serre op een betonnen of gemetselde fundering hebt u het volgende montagemateriaal nodig (niet bij de normale omvang van de levering begrep):

- pluggen

-zeskante houtschroeven

-sluitringen

Van elke positie hebt u 1 stuk voor elke grondhoekverbinder en 2 stuks voor elke knoopplaat grond of de montagewinkelhaak nodig.

Let op! Gebruik voor een betonnen / gemetselde fundering gespaste pluggen!

Voor de pluggen dient u vooraf gaten in de fundering te boren. Plaats te dien einde de serre op de fundering en breng merktekens aan op de (montage) winkelhaken.

pagina 86

Special accessoire (niet bij de normale omvang van de levering begrepen)

Articleknr. 36.405.90: verankeringsset BD4-set (4 x grondankers)

Articleknr. 36.405.91: verankeringsset BD6-set (6 x grondankers)

Aanwijzing: met de verankeringssets kan u uw serre of de stalen fundering in de grond bevestigen. Het+aantal verankeringssets die u voor uw serre telkens nodig hebt vindt u terug op de volgende overzachten.De posities waar de verschillende grondankers要去en worden bevestigd+zijn omcirkeld.Om de exacte posities van de grondankers vast te leggen zet u uw serre op zich definitieve plaats.Merk daarna deplaatsen waar de grondankers要去en worden ingedraaid.

Afbeelding midden: bovenaanzicht serre met 3 velden aantal nodige verankeringssets: 2 × BD4-set (artikelnr. 36.405.90)

Afbeelding beneden: bovenaanzicht serre met 4 velden aantal nodige verankeringssets: 1 × BD4-set (artikelnr.36.405.90) +1 × BD6-set (artikelnr.36.405.91)

pageina 87

Afbeelding boven: bovenaanzicht serre met 5 velden aantal nodige verankeringssets: 1 × BD4-set (artikelnr. 36.405.90) + 1 x BD6-set (artikelnr. 36.405.91)

Afbeelding midden: bovenaanzicht serre met 6 velden aantal nodige verankeringssets: 1 × BD4-set (artikelnr.36.405.90) +1 x BD6-set (artikelnr.36.405.91)

Afbeelding beneden: bovenaanzicht serre met 7 velden aantal nodige verankeringssets: 1 × BD4-set (artikelnr.36.405.90) +1 x BD6-set (artikelnr.36.405.91)

Op het in de handleiding genoemde toestel geziven wil 2aar garantie voor het geval dat ons product gebreken macht vertonen. Deperiode van 2aar gaat in met de gevaarvergang of de overname van het toestel door de klant.

De garantie kan enkel worden geclaimd op voorwaarde dat het toestel maar behoren is onderhonden en gebruikt conform de handleiding.

Vanzelfsprekend biljen u de wettelijkke garantierechten binnen deze 2JAHN behonden.

De garantie geldt voor het grondgebied van de Bondsrepublik Duitsland of van de respectievelijke londen van de regionale hoofvdedorler als aanvulling van de terplaatse geldende wettelijk voorschriften. Gelieve zich tot uw contactpersoon van de regiaaal bevoegde klantendienst of tot het hieronder vermelde serviceadres te wenden.

⑤ GARANTIBEVIS
