MANUALE UTENTE OPAL 3 EINHELL

Avverenze di montaggio e di sicurezza / Lista degli utensili

Ai nostri clienti

Vi ringraziamo per aver scelto un prodotto Einhell e vi auguriamo grande soddisfazioni con la vostra serra. Con但这a serra in alluminio possedete una serra progettata con massima cura i cui profilati sono molto stabili. Grazie alla struttura compatta e modulare è possible un montaggio veloce.

Le istruzioni per il montaggio sono divise in due parti: "Profilati di alluminio" e, Pannelli con bordo". Leggete assolutamente in modo completo entrambé le parti delle istruzioni prima del montaggio della serra per evitare erre di montaggio o danni! Conservate le istruzioni in luogo sicuroanche dello montaggio!

Profilati in alluminio:

I singoli numero dell'articolo sono punzonati nei rispettivi profilati di alluminio. Controllate i numero punzonati prima di montare i singoli profilati.

Portate il materiale di imballaggioagli apposti centri di raccolta.

Avverenze di sicurezza importanti per il montaggio

• Consigliamo di eseguire il montaggio con 2 personne.
  Per evitare degli incidenti durante il montaggio non ci devono essere bambini nelle immediate vicinanze.
• Durante il montaggio dei profilati in alluminio mettevi quanti protettivi! Pericolo di taglio e di schiaccamento!
  -Dopo aveo montato complemente la serra, serrate di nuovo tutti i collegamenti a vite con la chiave fissa o la chiave ad anello!

Avverenza

Il costruttore non è responsabile per danni causati da tempesta, vento, acqua e carico della neve. Non ci assumiamo la garanzia per il risarcimento di danni consequences o danni al patrimonio. Ci riserviamo la realizzazione di innovazioni nel senso del progresso tecnico. Per questo motivo ne sono risultare delle piccole differenze nelle figure.

In caso di danni visibili ai componenti questi devono essere sostituiti con pezioni di ricambio originali. Una lista Completa dei singoli pezioni la trovate nella Parte 2 delle istruzioni per il montaggio.

Llsta degli utenaliLiasta degli utenali

Come utensili per il montaggio avete bisogno di:

chiave a tubo martebadiavite a

misura 7

misura 10

punta piana

(misura 2-3)

cacciavite a

punta a croce

(misura 2-3)

chiave

a brugola

(misura 4)

chiave fissa o

chiave ad anello

(misura 10/13)

gomma

punta per

trapano 2,0 mm

trapano per pietra

trapano o avvitatore

a battery

pieghevole

livellametro o metroscalapieghevole

di sicurezza

forbicipunta per

Attenzione:

in tutti i sacchetti di montaggio sono contenate viti e dadi supplementari di riserva!

Durante il montaggio della serra accertatevi che i profilati siano ad angolo retto!

Controllate sempre la posizione orizzontale o verticale dei profilati con una livella.

Fate attenuatione che i profilati vengano montati nelle posizioni finali definite sono alla battuta.

Avvertenze circa le istruzioni di montaggio:

Nelle istruzioni di montaggio il modello a 5 pannelli (2 pannelli + 3 pannelli) serve come modello di riferimento. Nei disegni generali viene rappresentato sempre quello modello. Le altre serre si distinguuno rispetto a quello modello solo per il numero dei pannelli. Se avete acquistato uno degli altri modelli, osservate le rispettive avertenze di montaggio per la vostra serra.

Avvertenze per l'uso / Fondazioni / Schema delle fondazioni

Avvertenze per l'uso

Ogni tre mesi controllate i collegamenti a vite ed eventualmente serrateli.
- Dopo forti raffiche di vento o dopo una tempesta controllate i collegamenti a vite e la posizione corretta dei pannelli con bordo.
In caso di vento forte o di tempesta chiudete le finestre e le porte della serra.
Nelle zone soggette a tempeste dovete inoltre assicurare la serra tramite un anticoraggio particolare (non compreso tra gli elementi forniti).
In caso di temperature sotto il punto di congelamento (0^) non battete contro i pannelli con bordo con oggetti duri.
- Togliete sempre la neve dal fatto della serra per tempo in modo che non si possa raggiungere un carico di neve pericoloso. Puo già essere pericoloso uno spessore di neve di 10 cm o di ghiaccio di 2 cm!
-Il fatto della serra non è percorribile!
Non usate fiamme libero o simili nella serra! Solo usate apparecchi di riscaldamento omologati!
Osservate il Regolamento locale per l'edilizia.

Fondazioni

Attenzione: La serra non ha nessun profilato speciale per le fondazioni. Potete mettere la serra su una Fondazione in muratura o in calcestruzzo prima costruita (si veda lo schema delle fondazioni) oppure potete montare la serra su fondazioni in acciaio (si possono avere come accessori).

Attenzione

Se non volete mettere la serra su fondazioni in muratura o calcestruzzo, accertatevi di installare la serra su una base livellata e stabile. Controllate la planarità tramite una livella!

Fondazioni in calcestruzzo / muratura

La disposizione ad angolo retto delle fondazioni è molto importante per il montaggio della serra. Le fondazioni devono essere esattamente ad angolo retto e in orizzontale. Controllate con una livella.

Attenzione: Le fondazioni devono avera una profondità non raggiunta dal ghiaccio.

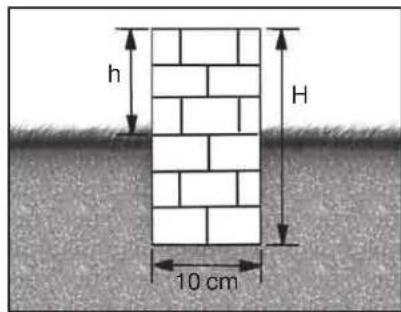

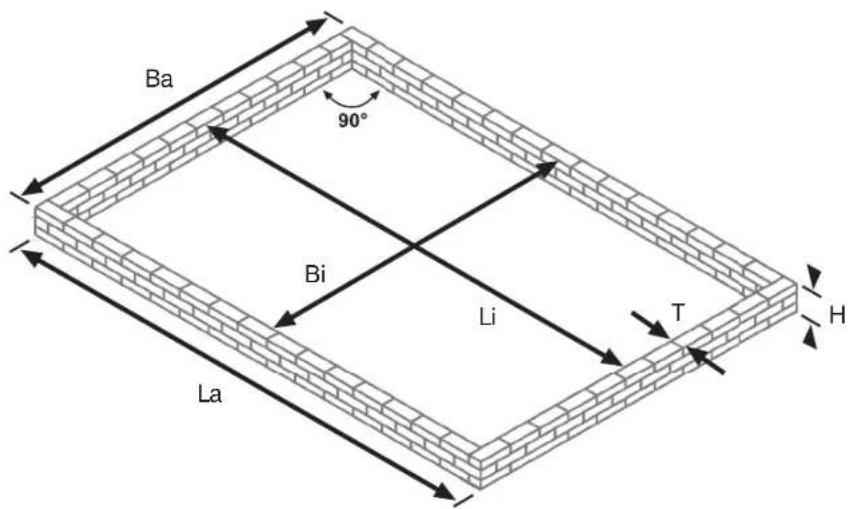

Schema delle fondazioni

Fondazioni in calcestruzzo o in muratura

Serra La (cm) Li (cm) Ba (cm) Bi (cm) T (cm) H (cm)

3 pannelli 224 204 259 239 10 30 a
4 pannelli 295 275 259 239 10 30 una
5 pannelli 366 346 259 239 10 30 profondita
6 pannelli 437 417 259 239 10 30 senza
7 pannelli 508 488 259 239 10 30 ghiaccio

Le fondazioni devono avere una larghezza di almeno 10 cm (l) e un'altezza (a) secondo necessità! Le fondazioni devono essere ad angolo retto e in orizzontale.

Lista di imballaggio profilati in alluminio

Ricevete i profilati in alluminio della vostra serra imballati in più scatoloni.

3 pannelli

Profilati in alluminio

N. imballaggio Contenuto

36.505.30

Profilati in alluminio -

Parete anteriore con porta singola

36.505.32

Profilati in alluminio - parete posteriore

36.505.34

Profilati in alluminio - 3 pannelli

4 pannelli con porta singola

Profilati in alluminio

N. imballaggio Contenuto

36.505.30

Profilati in alluminio -

Parete anteriore con porta singola

Profilati in alluminio - parete posteriore

36.505.32

Profilati in alluminio - 2 pannelli

36.505.33

Profilati in alluminio - 2 pannelli

36.505.33

Set di collegamento

4 pannelli con porta doppi

Profilati in alluminio

N. imballaggio Contenuto

36.505.31

Profilati in alluminio -

Parete anteriore con porta doppia

36.505.32

Profilati in alluminio - parete posteriore

36.505.33

Profilati in alluminio - 2 pannelli

36.505.33

Profilati in alluminio - 2 pannelli

36.505.35

Set di collegamento

5 pannelli con porta singola

Profilati in alluminio

N. imballaggio Contenuto

36.505.30

Profilati in alluminio -

Parete anteriore con porta singola

Profilati in alluminio - parete posteriore

36.505.32

Profilati in alluminio - 2 pannelli

36.505.33

Profilati in alluminio - 3 pannelli

36.505.34

Set di collegamento

5 pannelli con porta doppia

Profilati in alluminio

N. imballaggio Contenuo

36.505.31

Profilati in alluminio -

Parete anteriore con porta doppia

36.505.32

Profilati in alluminio - parete posteriore

36.505.33

Profilati in alluminio - 2 pannelli

36.505.34

Profilati in alluminio - 3 pannelli

36.505.35

Set di collegamento

6 pannelli

Aluminium-Profile

N. imballaggio Contenuto

36.505.31

Profilati in alluminio -

Parete anteriore con porta doppi

Profilati in alluminio - parete posteriore

Profilati in alluminio - 3 pannelli

Profilati in alluminio - 3 pannelli

36.505.32

36.505.34

36.505.34

36.505.35

Set di collegamento

7 pannelli

Aluminium-Profile

N. imballaggio Contenuto

36.505.31

Profilati in alluminio -

Parete anteriore con porta doppia

36.505.32

Profilati in alluminio - parete posteriore

36.505.33

Profilati in alluminio - 2 pannelli

36.505.33

Profilati in alluminio - 2 pannelli

36.505.34

Profilati in alluminio - 3 pannelli

36.505.35

Set di collegamento

36.505.35

Set di collegamento

Avverenze sulle fasi di montaggio

Per il montaggio della serra seguite l'ordine e le illustrazioni nelle istruzioni di montaggio tedesche. In quello opuscolo allegato ricevete inoltre tutte le importanti avventenze di montaggio e tutti i testi nella vostra lingua. Negli esempiti seguenti vi viene presentata la struttura delle singole fasi di montaggio e delle illustrazioni nelle istruzioni tedesche.

Schema generale

Nella colonna destra del testo trovate le rispettive rappresentazioni generali dell'attuale procedimento di montaggio. I pezzi utilizzati in questa fase sono rappresentati più scuri e i punti per i quali ci sono illustrazioni dettagliate sono indicate con cerchi. Qesti symboli vengono in parte utilizzatianche per disegni generali di montaggio o viste di controlo.

Fase di montaggio

Lista dei pezzi

All'inizio di anni fase di montaggio trovate una tabella con i singoli pezzi necessari in questa fase. La tabella è suddivisa in 6 colonne: numero dell'articolo, numero della posizione, figura, denominazione dell'articolo, dimensioni o lunghezza, quantità necessaria.

A partire alla fase 12 sono necessarie, a seconda del modello di serra acquistato, diverse quantità di pezzi singoli. In queste tabelle leindicazioni della quantità vengono suddivise in 5 colonne (dal modello di serra a 3 pannelli fino a quello a 7 pannelli). Identificate rispetti pezzi sulla base del numero dell'articolo punzonato, della figura e della rispettiva indicazione della lunghezza o delle dimensioni.

Avverenza per il montaggio

A partire alla fase 12 le operazioni devono essere spesso ripetute per un numero diverso di volte. Ciò dipende dal modello di serra acquistato (da 3 a 7 pannelli). Fate attenzione al rispetto numero per il vostro modello.

Nelle figure dettaglate vengono spesso sostrate ulteriori viste dei profilati per una migliorie comprensione.

Eckprofile montleren

Gui vengono raffigurati gli utensili necessari in questa fase.

Ripetizione della fase

Ripetizione della fasell numero delle ripetizioni vieneindicato nel riquadro per le avventenze se le operazioni nelle figure dettagliate devono essere eseguite più volte.

542

Avverenza importante:

Alle pagine segunti trovate i testi nella vostra lingua. Questi sono ordinati secondo il numero della pagina (istruzioni in tedesco) e la fase di montaggio, permettendovi di abbinare lavorante i rispetti testi alle istruzioni in tedesco.

Avverenze di montaggio:

pagina7

Montaggio del gruppo parete anteriore

1 Premontaggio del profilato di base

Avvertenza importante: Per facilitare il lavoro la parete anteriore e quella posteriori dovrebbero venire montate adagiate per terra.

Figura in basso: disegno di montaggio parete anteriore con porta singola

agina 8

Figura in alto: parete anteriore con porta doppia 1/a: spingete nelle guide di entrambe i profilati di base rispettivamente un pezzo di collegamento fino alle cavity correspondenti (cfr. Fig.). Per le posizioni esatte si vedano i rispettivi disegni di montaggio per la vostra serra.

pageina 9

1/c: fissate il raccordo al profilato di base con una vite supplementare. Badate che esta vete venga insertita a sinistra sul raccordo montato a sinistra e a destra sul raccordo montato a destra (cfr. disegno di montaggio particolare A e particolare B).

pagina 11

1/g:verificate che il collegamento d'angolo della base sia collegato al profilato di base come nella Fig. 1/g.

pageina 12

Montaggio dei profilati d'angolo

pagina 13

Figura in basso: vista di controllo (profilato di base con profilati d'angolo): vista dall'interno

pagina 14

3 Premontaggio dei profilati del colmo

Liasta dei pezzi in alto: parete anteriore con porta singola

Liasta dei pezzi in basso: parete anteriore con porta doppia

Avvertenza importante: Questa fase viene ripetuta più avanti nel montaggio della parete posteriore (cfr. montaggio del gruppo parete posteriore) Tenete presente che la parete posteriore viene montata in modo analogo alla parete anteriore con porta doppiia.

Utilizzate i componenti ed effettuate le operazioni corrispondenti (lua dei pezzi parete anteriore con porta dopbia).

Figura in basso: parete anteriore con porta singola disegno di montaggio / vista di controllo (profilati del colmo): vista dall'interno

Fate attenzione alla posizione delle viti!

pageina 15

Figura in alto: parete anteriore con porta doppi
disegno di montaggio / vista di controllo (profilati del colmo): vista dall'interno

Fate attenzione alla posizione delle vitil

Figura 3/a: parete anteriore con porta singola

Figura 3/b: parete anteriore con porta doppia

pagina 16

Avvertenza importante: Fate attenzione che le lamiere di montaggio siano orientate come nelle figure 3/c e 3/d. La regolazione di precisione delle lamiere di montaggio viene eseguita più tardi al momento dell'insertimento del frontone e della grondaia.

pageina 17

Avvertenza importante:Assicuratevi che le due (parete anteriore con porta singola) o tre (parete anteriore con porta doppia) viti premontate in centro siano orientate verso l'internalo. Confrontate a tal fine le rispettive viste di controllo alle pagine precedenti.

pagina 18

Pagina di controlo parete anteriore - porta singola

Prima di procedere con la fase 4 controllate di aver montato tutte le viti necessarie per la fase successiva servendovi della figura seguente.

Figura: vista dall'interno parete anteriore-porta singola

pageina 19

Pagina di controlo parete anteriore - porta doppia

Prima di procedere con la fase 4 controllate di aver montato tutte le viti necessarie per la fase successiva servendovi della figura seguente.

Figura: vista dall'interno parete anteriore-porta doppia

pagina 20

Montaggio dei profilati del colmo del fatto sui profilati d'angolo

pagina 21

5 Montaggio della barra trasversale

Avvertenza importante: Se avete una serra con porta singola, montate la barra trasversale come descritto nelle fasi 5/a e 5/b. Per la serra con porta dopbia montate la barra trasversale come spiegato nelle fasi 5/c e 5/d.

Figura 5/a e 5/b: parete anteriore con porta singola

Figura 5/a: assicuratevi che la barra trasversale sia montata in modo simmetrico.

pageina 22

Figura 5/c e 5/d: parete anteriore con porta doppia

Figura 5/c: assicuratevi che la barra trasversale sia montata in modo simmetrico.

pagina 23

6 Montaggio del rinsforzo del fatto

pagina 24

7 Porta singola - montaggio dei rinsforzi della porta

Se avete una serra con porta doppia, saltate la fase 7 e proseguite il montaggio con la fase 8 „Porta doppia - montaggio dei rinsforzi della porta".

71a: montate su entrambi i cardini della porta ad una delle estremità una vite distante circa 60 cm dal bordo e una distante circa 5 cm.

Sull'altra estremita viene fissata una vite a circa 30 cm dal bordo ed una a circa 5 cm.

pageina 25

7/c: spingete i quattro battenti a cerniera premontati nella guida di un cardine della porta. Assicuratevi di avvitare il battente a cerniera come migliorato in Fig. 7/d.

pagina 26

7/e: su ognuna delle due piastre della serratura vengono avvitate non troppo saldamente due viti a testa svasata (Pos. 3) con dadi a testa esagonale M4 (Pos. 4).

pagina 28

7/h: posizionate dall'esterno il cardine della porta fra il profilato di base e la barra trasversale e fissate lo in alto con la vite a testa esagonale giornata.

Assicuratevi che le cerniere siano orientate verso il centro.

Avvertenza importante: Il cardine della porta con le cerniere viene inserito a sinistra (osservando la costruzione dall'internalo), il cardine della porta con le piastre della serratura a destra. Osservate a tal fine la vista di controllo alla pagina seguente.

pageina 29

Vista di controllo dall'interno

Figura: profilato sinistro: cardine della porta con cerniere

profilato destro:cardine della porta con piastre della serratura

Avvertenza: Le cavity sul profilato di base e sulla barra trasversale contrassegnate con una X restano vuote. Assicuratevi di aver inserito il profilato della porta con le cerniere e quello con le piastre della serratura come nella vista di controllo (vista dall'interno!).

pagina 30

3 Porta doppia - montaggio dei rinsforzi della porta

Se avete una serra con porta singola, saltate la fase 8 e proseguite il montaggio con la fase 9 "Montaggio dei rinforzi per il vento e delle controventature".

8/a: montate su entrambi i cardini della porta ad una delle estremità una vite distante circa 60 cm dal bordo, una distante circa 30 cm ed una terza distante circa 5 cm. Sull'altra estremità viene fissata una vite a circa 30 cm dal bordo ed una a circa 5 cm.

pagina 31

8/c e 8/d: spingete i quattro battenti a cerniera già montati nella guida di un cardine della porta (cfr. Fig. 8/c). Al secondo cardine della porta vengono fissati tre battenti a cerniera.

Assicuratevi di avvitare i battenti a cerniera come molto in Fig. 8/d per poter inseire in seguito la porta con i pezioni corrispondenti adatti.

pageina 32

8/e: Assicuratevi che le cerniere siano orientate.
verso il centro.

Avvertenza importante: Il cardine della porta con le quattro cerniere già montate viene inserto a sinistra (osservando la costruzione dall'internalo), il cardine della porta con le tre cerniere a destra. Osservate a tal fine la vista di controllo a pagna 34 delle istruzioni di montaggio in tedesco.

pagina 34

Vista di controllo dall'interno

Avvertenza: Le cavity sul profilato di base e sulla barra trasversale contrassegnate con una X restano vuote. Assicuratevi di inseire i profilati della porta con le cerniere come nella vista di controllo (vista dall'interno!).

pageina 35

9 Montaggio dei rinforzi per il vento e delle controventature

Lista dei pezzi in alto: parete anteriore con porta singola

Lista dei pezzi in basso: parete anteriore con porta doppia

Avvertenza Assicuratevi che le controventuresiano montate orizzontalmente. Controllategeventualmente con una livella!

pagina 36

Figura 9/c: parete anteriore con porta singola

pageina 37

Figura 9/c: parete anteriore con porta doppia
9/d: montate le due controventure inferiori in modo tale che il rinforzo per il vento si trovi una volta davanti ed una volta dietro le controventure (cfr. vista di controllo alla pagina seguente).

pageina 38

Vista di controllo (fig. parete anteriore con porta singola)

Avvertenza: Assicuratevi che le controventuresiano montate orizzontalmente. Controllategematerialmente con una livella! Avvitate conaccuratezza e saldamente le viti sui rinforzi per il vento e sulle controventure. Da queste dipende la stabilità della parete anteriore.

pageina 39

Montaggio del gruppo parete posteriori

Ripetete le fasi da 1 a 6.

Attenzione: Utilizzate nella fase 1 „Premontaggio del profilato di base“, al posto dell'angolare di fissaggio corto (n. art. 84.631.51), il raccordo di base (n. art. 84.620.21). Fissate ulteriamente dall'esterno il raccordo al profilato di base in corrispondenza dei due fori superiori con due viti a testa esagonale e dadi.

Una volta ultimata la fase 6 proseguite il montaggio direttamente con la fase 10.

Montaggio dei rinforzi (parete posteriore)

pageina 40

10/c: assicuratevi che il rinforzo con le tre viti già montate via inserito in centro.

pageina 42

Vista di controllo (vista dall'interno)

Avvertenza: Le cavity sul profilato di base e sulla barra trasversale contrassegnate con una X restano vuote. Assicuratevi che il rinforzo con le sole tre viti già montate si trovi in centro! Controllate la distanza delle viti.

pagina 43

Montaggio dei rinsforzi per il vento e delle controventature alla parete posteriori

Avvertenza: Assicuratevi che le controventuresiano montate orizzontalmente. Controllategest eventualmente con una livella!

pageina 45

11/de 11/e: montate le due controventure inferiori DT (602) in modo tale che il rinforzo per il vento si trovi una volta davanti ed una volta dietro le controventure (cfr. fig. 11/e).

pageina 46

Avvertenza: Assicuratevi che le controventuresiano montate orizzontalmente. Controllategeventualmente con una livella! Avvitate conaccurezza e saldamente le viti sui rinforzi per ilvento e sulle controventure. Da queste dipende la stabilità della parete anteriore.

pageina 47

12 Premontaggio del profilato per la base laterale

Figura centrale: disegno di montaggio serra a 3 pannelli

Figura in basso: disegno di montaggio serra a 4 pannelli

pagina 48

Figura in alto: disegno di montaggio serra a 5 pannelli

Figura centrale: disegno di montaggio serra a 6 pannelli

Figura in basso: disegno di montaggio serra a 7 pannelli

pageina 49

Avvertenza importante: Se avete una serra a 3 pannelli, salute le fasi 12/a e 12/b e proseguite il montaggio con la fase 12/c.

pagina 50

Avvertenza importante: Se avete acquistato delle fondazioni in acciaio per la vostra serra a 3 pannelli (accessori speciali), è necessario montare delle viti supplementari al profilato di base. Se non utilizzate fondazioni in acciaio saltate la fase 12/c e proseguite il montaggio con la fase 12/d.

Figura 12/c: profilato di base serra a 3 pannelli

12/c: spingete nella guida di agli profilato di base per la serra a 3 pannelli tre viti fino al centro (cfr. disegno di montaggio). Queste sono necessarie in seguito per il fissaggio alle fondazioni in acciaio (accessori speciali). Se non utilizzate fondazioni in acciaio non dovete montare queste viti.

12/d: spingete in agli guida dei profilati di base premontati una vite ad una distanza di circa 10 cm dal bordo (cfr.anche il disegno di montaggio).

pagina 51

13 Premontaggio della grondaia

Avvertenza importante per la serra a 3 pannelli: Se avete una serra a 3 pannelli, saltate la fase 13 e proseguite il montaggio con la fase 15. Per la serra a tre pannelli non è necessario il premontaggio della grondaia.

Figura in basso: disegno di montaggio serra a 4 pannelli

pageina 52

Figura in alto: disegno di montaggio serra a 5 pannelli

Figura centrale: disegno di montaggio serra a 6 pannelli

Figura in basso: disegno di montaggio serra a 7 pannelli

pagina 55

14 Premontaggio del colmo

Avvertenza importante per la serra a 3 pannelli: Se avete una serra a 3 pannelli, saltate la fase 14 e proseguite il montaggio con la fase 15. Per la serra a tre pannelli non è necessario il premontaggio del profilato del colmo.

Figura centrale: disegno di montaggio serra a 4 pannelli

Figura in basso: disegno di montaggio serra a 5 pannelli

pagina 56

Figura in alto: disegno di montaggio serra a 6 pannelli

Figura centrale: disegno di montaggio serra a 7 pannelli

14/a: inflate il bullone con il lato scanalato in avanti nell'apertura prevista del profilato del colmo.

pagina 58

Montaggio del profilato di base alla parete anteriore e posteriore

15/a: spingete il profilato di base già montato nella fase 12 (lato) nella copertura angolare sul profilato d'angolo.

Avverenza importante: Se avete una serra a 5 pannelli, i profilati di base laterali devono essere montati in modo tale che i due profilati più corti (1414 mm) siano orientati verso la parete anteriore!

pagina 59

Montaggio del profilato della grondaia alla parete anteriore e posteriore

16/a: spingete il profilato della grondaia fino alla battuta sulla parete anteriore e/o posteriore. Se necessario, orientate nuovamente i profilati d'angolo e del colmo in modo che la grondaia possa essere inserita in maniera esatta. A tal fine devono essere allentate le viti sulla lamiera di montaggio.

Avvertenza importante: Se avete una serra a 5 pannelli, i profilati di della grondaia devono essere montati in modo tale che i due profilati più corti (1414 mm) siano orientati verso la parete anteriore!

pagina 60

Montaggio del profilato del colmo alla parete anteriore e posteriore

17/a: spingete il colmo fino alla battuta sulla parete anteriore e/o posteriore. Se necessario, orientate nuovamente i profilati del colmo in modo che questo possa essere inserito in maniera esatta. A tal fine devono essere allentate le viti sulla lamiera di montaggio.

Avvertenza importante: Se avete una serra a 5 pannelli, il profilato del colmo deve essere montato in modo tale che il profilato più corto (1414 mm) sia orientato verso la parete anteriore!

pagina 61

18 Montaggio dei rinforzi laterali

18/a: montate sui rinforzi laterali in alto ed in basso rispettivamente una vite a circa 5 cm di distanza dal bordo. Osservate il numero esatto per la sua serra.

18/b: montate sui rinforzi laterali restanti una vite a circa 5 cm di distanza dal bordo in basso. In alto vengono posizionate due viti, una a circa 10 cm, l'altra a circa 5 cm di distanza dal bordo.

pageina 62

18/c: montate i rinforzi laterali con le quattro viti premontate (cfr. fase 18/b) sul raccordo del profilato di base e della gondaia.

pageina 64

19 Montaggio dei rinforzi del fatto

Avvertenza: Nella fase seguente vengono inserti i rinforzi laterali (tetto). Osservate assolutamente le rispettive viste di controllo per la vostra serra e confrontate le fasi di premontaggio (fase 19/a fino a 19/d) con tali figure prima di insertire i rinforzi.

Avrete bisogno dei rinalforzi del fatto con le viti gi a montate in centro (cfr. Fig. 19/b o 18/d) in seguito per l'insertimento della barra trasversale della finestra e della finestra. Nelle figure seguenti potete vedere dove vengono posizionate le finestre nella vostra serra.

Figura in basso: vista di controllo fatto: serra a 3 pannelli

Legenda:

-Posizione della vite premontata
-1 vite

pageina 65

Figura in alto: vista di controllo fatto: serra a 4 pannelli

Figura in basso: vista di controllo fatto: serra a 5 pannelli

Legenda:

• Posizione della vite premontata
  -1 vite
  -2viti
• Posizione dei raccordi già montati su colmo e grondaia

pagina 66

Figura in alto: vista di controllo fatto: serra a 6 pannelli

Figura in basso: vista di controllo fatto: serra a 7 pannelli

Legenda:

• Posizione della vite premontata
  -1 vite
  -2viti
• Posizione dei raccordi già montati su colmo e grondaia

pageina67

19/a: osservate assolutamente l'avventenza di montaggio e la vista di controllo per la vostra serra.

pageina 69

19/e: fissate per prima casa i rinforzi laterali già montati nella fasi 19/c e 19/d ai raccordi laterali. Posizione dall'esterno i rinforzi fra colmo e grondaia.

pagina71

Montaggio del profilato della battuta della finestra

pagina 72

20/b: posizionate dall'interno il profilato della battuta della finestra fra i rinforzi laterali (tetto) con le viti premontate in centro (cfr. viste di controllo fase 19). Assicuratevi che le cavity per le viti siano orientate verso il basso (cfr. Fig. 20/c)

pageina73

Montaggio dei raccordi

Avvertenza importante: Se avete una serra a 3 pannelli, salute la fase 21 e proseguite il montaggio con la fase 22.

21/a: fissate i raccordi con un angolo di 120^ ai rimforzi su cui avevate in precedenza già montato le viti.

pagina 74

21/b: fissate poi i raccordi con un angolo di 120^ in alto ai rinsforzi del fatto su cui avevate in precedenza gli montato le viti.

pagina 75

Montaggio dei rinsforzi per il vento laterali

Avvertenza: Fate attenzione che il montaggio dei rinforzi per il vento laterali avvenga come descririto nei rispetti disegni di montaggio / nelle relative viste di controllo laterali.

Figura in basso: disegno di montaggio / vista di controlo laterale: serra a 3 pannelli

pagina 76

Figura in alto: disegno di montaggio / vista di controlio laterale: serra a 4 pannelli

Figura in basso: disegno di montaggio / vista di controlledlo laterale: serra a 5 pannelli

pagina 77

Figura in alto: disegno di montaggio / vista di controllo laterale: serra a 6 pannelli

Figura in basso: disegno di montaggio / vista di controlo laterale: serra a 7 pannelli

pageina 79

Montaggio dei rinforzi per il vento del fatto

Avverenza: Fate attenzione che il montaggio dei rinforzi per il vento del fatto avvenga come descripto nei rispetti disegni di montaggio / nelle relative viste di controllo del fatto. Solo in quello modo è possibile garantire in maniera ottimale la stabilità necessaria della serra.

Negli elementi forniti per la serra a 3, 5 e 6 pannelli sono compresi più rinforzi per il vento di quanti necessari per il montaggio.

Figura in basso: disegno di montaggio / vista di controllo del fatto: serra a 3 pannelli

pageina 80

Figura in alto: disegno di montaggio / vista di controllo del fatto: serra a 4 pannelli

Figura in basso: disegno di montaggio / vista di controllo del fatto: serra a 5 pannelli

pageina 81

Figura in alto: disegno di montaggio / vista di controllo del fatto: serra a 6 pannelli

Figura in basso: disegno di montaggio / vista di controllo del fatto: serra a 7 pannelli

Avvertenza importante: Osservate che nella serra a 7 pannelli non vengono inserti rinforzi per il vento in entrambi i segmenti centrali.

pagina 83

Montaggio del gruppo fondazioni

Avvertenza importante: Prima di proseguire il montaggio con la seconda parte delle istruzioni, dovete portare la vostra serra nella sua posizione definitiva e fissarla alle fondazioni (fondazioni in calcestruzzo, in muratura o in acciaio)! In seguito non è più possibile trasportare la serra!

Posizione la vostra serra su una fondazione in calcestruzzo / in muratura e proseguite il montaggio con这一点a fase.

Se avete acquistato le fondazioni in acciaio (non contente negli elementi forniti) quali accessori, montatele come descritto nelle istruzioni corrispondenti.

Acoraggio a fondazioni in calcestruzzo / in muratura

Per l'ancoraggio della serra su fondazioni in calcestruzzo o in muratura avete bisogno del seguente materiale di montaggio (non compreso negli elementi forniti)

-tasselli

- viti per legno a testa esagonale

- rosette

Per ogni posizione avete bisogno di 1 pezzo per ogni collegamento d'angolo della base e di 2 pezzi per ogni raccordo della base o angolare di fissaggio.

Attenzione: Utilizzate tasselli adatti per fondazioni in calcestruzzo / in muratura!

Per i tasselli devono prima venire eseguiti i fori nelle fondazioni. A tale scopo mettete la serra sulle fondazioni e disegnate delle marcature sugli angoli (di fissaggio).

pagina 86

Accessor speciali (non compresi tra gli elementi forniti)

N. art. 36.405.90: set di ancoraggio BD4 (4 x picchetti)

N. art. 36.405.91: set di ancoraggio BD6 (6 x picchetti)

Avvertenza: Con il set di anticoraggio potete fissare al terreno la serra o le fondazioni in acciaio. Per il numero di anticoraggi necessari per la vostra serra di vedano i seguenti schemi generali. I punti ai quali vengono fissati i singoli picchetti sono contrassegnati da cerchi. Mettete la serra nella sua posizione definitiva per determinare le posizioni esatte dei picchetti. Contrassegnate quindi i punti nei quali vengono inserti i picchetti.

Figura centrale: vista dall'alto della serra a 3 pannelli Set di anticoraggio necessari: 2× set BD4 (n. art. 36.405.90)

Figura in basso: vista dall'alto della serra a 4 pannelli Set di anticoraggio necessari: 1 x set BD4 (n. art. 36.405.90) + 1 x set BD6 (n. art. 36.405.91)

pageina 87

Figura in alto: vista dall'alto della serra a 5 pannelli Set di anticoraggio necessari: 1× set BD4 (n. art. 36.405.90) +1 x set BD6 (n. art. 36.405.91)

Figura centrale: vista dall'alto della serra a 6 pannelli Set di anticoraggio necessari: 1× set BD4 (n. art. 36.405.90) +1 x set BD6 (n. art. 36.405.91)

Figura in basso: vista dall'alto della serra a 7 pannelli Set di anticoraggio necessari: 1 x set BD4 (n. art. 36.405.90) + 1 x set BD6 (n. art. 36.405.91)

1-22070 Beregazzo (Co)

Tel. [phone], Fax [phone]

E Einhell Skandinavia

Bergsoesvej 36

DK-8600 Silkeborg

Tel. [phone], Fax [phone]

5 Hasse Haraldson

Barlastgatan 3

S-41463 Goteborg

Tel. [phone], Fax [phone]

Einhell Norge A/S

Sophus Buggesvai 48

Postboks 2005

N-3255 Laryik

Tel. [phone], Fax [phone]

Per l'appareccchioindicato nelle struzioni concediamo una garanzia di 2 anni, nel caso il nostro prodotto dovesse risultare difettosto. Questo periodo di 2 anni inizienza con iltrapasso del rischio o la presa in consegna dell'appareccchio da parte del cliente. Le condizioni per la validità della garanzia sono una corretta manutenzione seconde le struzioni per l'uso come un utilizzo appropriato nel loro appareccchio.

Naturalmente in questo periodo di 2 anni continuiamo ad assumerci gli obblighi di responsabilità previsti alla legge.

La garanzia vale per il territorio della Repubblica Federale Tedesca o dei rispettiivi paesi del principale partner di distribuzione di zona a completeness delle norme di legge in vigore sul posto. Rivalgersi all'addetto del servizio assistenza clienti incaricato della rispettiva zona o all'indirizzo di assistenza clienti riportato in basso.

ZARUCNI LIST
