OPAL 3 - Trädgårdsväxthus EINHELL - Gratis bruksanvisning och manual

Varumärke	Einhell
Modell	OPAL 3
Produkttyp	Växthus för trädgård
Ramens material	Aluminium
Panelernas material	Korrugerad polykarbonat
Antal paneler	3
Yttermått (L x B x H)	224 x 259 x 200 cm (ca)
Innermått (L x B)	204 x 239 cm
Golvyta	~5,8 m²
Grundtyp	Betong, murverk eller stål (tillval)
Antal dörrar	1 (enkel) eller 2 (dubbel) beroende på konfiguration
Takfönster	Ja (integrerade)
Verktyg som behövs för montering	Hylsnyckel 10, skruvmejsel, hammare, vattenpass, borrmaskin
Rekommenderat antal personer för montering	2
Periodiskt underhåll	Kontroll av skruvar var tredje månad, rengöring av paneler, snöröjning på vintern
Säkerhet	Gå inte på taket, använd inte öppen eld, stäng dörrar och fönster vid stark vind
Reservdelar	Finns med referenser 36.505.xx (se manual)
Garanti	2 år

Vanliga frågor - OPAL 3 EINHELL

Hur monterar man växthuset OPAL 3?

Monteringen utförs enligt instruktionerna i två delar: aluminiumprofiler och sedan korrugerade plattor. Det rekommenderas att göra det med två personer. Börja med att montera frontpanelen, sedan bakpanelen, sedan sidorna och taket. Dra åt alla skruvar efter fullständig montering. Använd skyddshandskar.

Vilka verktyg behövs för monteringen?

Verktyg: hylsnyckel storlek 10, skruvmejsel spår och stjärn, insexnyckel storlek 4, gaffelnyckel, hammare, vattenpass, måttband, borrmaskin, sax, slagborr. Extra skruvar och muttrar medföljer i monteringspåsarna.

Hur fäster man växthuset i marken?

Efter montering, placera växthuset på grunden. Använd lämpliga pluggar (medföljer ej) för att förankra golvprofilerna i betong eller murverk. För markförankring, använd förankringssats BD4/BD6 (tillval). Borra hål i grunden vid hörnen.

Vilken grund ska man använda?

Grund av betong eller murverk, frostfritt, minst 10 cm bred, i rät vinkel och vågrät. Alternativ: stålgrundsats (specialtillbehör). Betonggrunden ska utföras enligt medföljande ritning.

Hur underhåller man växthuset?

Kontrollera var tredje månad skruvförbanden och dra åt dem. Efter storm, kontrollera förankringen. På vintern, snöröj taket om mer än 10 cm. Rengör panelerna med en mjuk trasa och såpvatten. Använd inte hårda föremål vid frost.

Kan jag gå på växthusets tak?

Nej, taket är inte konstruerat för att bära last. Gå inte på det för att undvika skador eller olyckor.

Vilka är stormriskerna och hur undviker man dem?

Vid stark vind, stäng dörrar och fönster. I riskområden, använd stormförankring (tillbehör). Kontrollera fästena efter en storm. Förstärk växthuset med förankringsstag.

Hur rengör man panelerna?

Rengör de korrugerade plattorna med en mjuk trasa och vatten. Använd inte hårda föremål vid frost (risk för sprickor). Undvik slipande medel.

Var hittar man reservdelar?

Den fullständiga listan över reservdelar finns i del 2 av manualen. Referenserna börjar med 36.505.xx. Använd endast originaldelar.

Har växthuset garanti?

Ja, växthuset har en 2 års garanti från inköpsdatum, under förutsättning att det används enligt anvisningarna och underhålls enligt manualen. Garantin täcker tillverkningsfel.

BRUKSANVISNING OPAL 3 EINHELL

Monterings- och säkerhetsanvisningar / Verktygslista

Bästa kund,

Tack för att du bestämt dig för en produkt från Einhell. Mycket nöje med ditt nya växthus! Detta aluminiumväxthus har konstruerats mycket noggrant och har särskilt stabila profiler. Tack vare den kompakta och modulära konstruktionen kan fundamentet monteras samman snabbt.

Monteringsanvisningarna är uppdelade i två delar: "Aluminiumprofiler" och "Kanalplattor". Läs tvunget igenom monteringsanvisningarnas båda delar komplett innan du börjar montera växthuset så att du kan undvika monteringsfel eller skador. Förvara anvisningarna på en säker plats efter att du monterat växthuset.

Aluminiumprofiler

De enstaka artikelnumren har stansats in i aluminiumprofilerna. Kontrollera de instansade numren innan du börjar montera de enstaka profilerna.

Förpackningsmaterial ska lämnas in i källsorterat skick för återvinning.

Vi rekommenderar att två personer genomför monteringen tillsammans. För att undvika olyckor bör inga barn befinna sig i närheten medan fundamentet monteras. Bär skyddshandskar när du monterar samman aluminiumprofilerna. Risk för skär- och klämskador! -Dra åt alla skruvförband med gaffel- eller ringnyckeln efter att du monterat samman växthuset komplett.

Obs!

Tillverkaren övertar inget ansvar för skador av storm, vind, vatten eller snölast. Tillverkaren ger ingen garanti för ersättning vid indirekta resulterande skador eller skador på materiella värden. Vi förbehåller oss rätten att vidareutveckla produkten vid tekniska förbättringar. Detta kan innebära mindre avvikelser i bilderna. Om delarna uppvisar synliga skador måste de bytas ut mot originaldelar. En komplett reservdelslista finns i del 2 i monteringsanvisningarna.

Verktygslista

Följande monteringsverktyg behövs:

Nyckel Gummihammare Spackel

stl. 10

(stl. 2-3) stl. 7

Alla monteringssatser innehåller extra skruvar och muttrar som reserv.

När du monterar samman växthuset måste du se till att profilerna sitter i rät vinkel mot varandra! Använd alltid ett vattenpass för att kontrollera att profilerna är vågräta respektive lodräta. Kontrollera att profilerna alltid monteras till definierade slutlägen.

Instruktioner för monteringsanvisningarna:

I monteringsanvisningarna används växthusmodellen med fem fält (2 fält + 3 fält) som referensmodell. I översiktsbilderna visas alltid denna modell. De andra växthusen skiljer sig endast åt från denna modell när det gäller antal sidofält. Om du har köpt en annan modell måste du beakta monteringsanvisningarna som gäller för ditt växthus.

Instruktioner för användning / Fundament / Fundamentplan

Instruktioner för användning

• Kontrollera skruvförbanden var tredje månad och dra åt dem vid behov.
• Efter kraftig vind eller storm måste du kontrollera att skruvförbanden är åtdragna samt att kanalplattorna sitter rätt.
• Stäng fönstren och dörrarna till växthuset vid kraftig vind och storm.
• I regioner där det finns risk för storm måste växthuset dessutom säkras med lämpliga förankringar (ingår inte i leveransomfattningen).
• Om temperaturen sjunker under nollpunkten får kanalplattorna inte utsättas för slag av hårda föremål. - Växthuset måste hållas rent från snö så att ingen farlig snölast kan uppstå. Redan 10 cm snöhöjd eller 2 cm ishöjd kan vara farligt! - Växthusets tak kan inte beträdas! Använd ingen öppen låga eller liknande i växthuset. Använd endast godkända värmeelement.
• Beakta gällande bygglagstiftning.

Fundament

Obs! Växthuset har ingen extra fundamentprofil. Du kan ställa ditt växthus på ett förberett mur- eller betongfundament (se Fundamentplan) eller montera växthuset på ett stålfundament (finns som tillbehör).

Obs!

Om du inte vill ställa upp ditt växthus på ett mur- eller betongfundament måste du se till att underlaget under växthuset är slätt och fast. Kontrollera med ett vattenpass att marken är slät.

Fundament av betong / murverk

Det är mycket viktigt att fundamentets vinklar är räta innan växthuset monteras. Fundamentet måste vara exakt i rät vinkel samt vara vågrätt. Kontrollera med ett vattenpass.

Obs! Fundamentets grund måste vara frostfri.

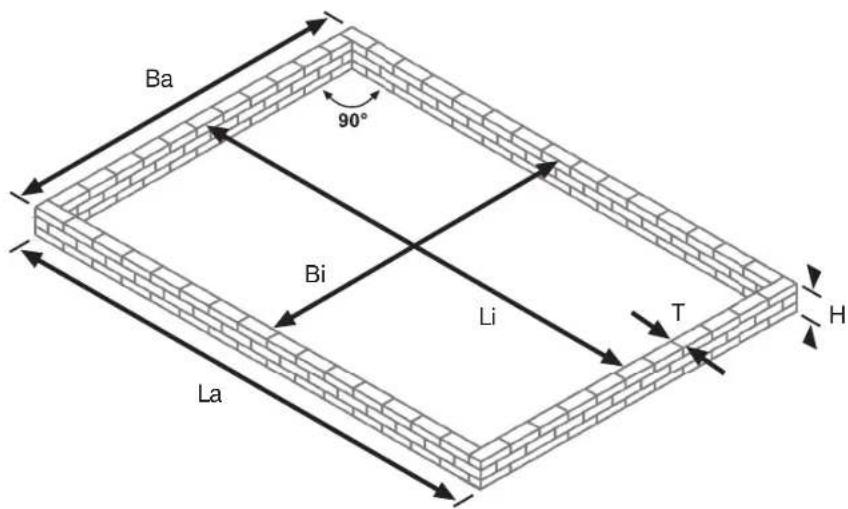

Fundamentplan

Betong- eller murfundament

Växthus La (cm) Li (cm) Ba (cm) Bi (cm) T (cm) H (cm)

3 fält 224 204 259 239 10 frostfritt djup (30) 4 fält 295 275 259 239 10 frostfritt djup (30) 5 fält 366 346 259 239 10 frostfritt djup (30) 6 fält 437 417 259 239 10 frostfritt djup (30) 7 fält 508 488 259 239 10 frostfritt djup (30)

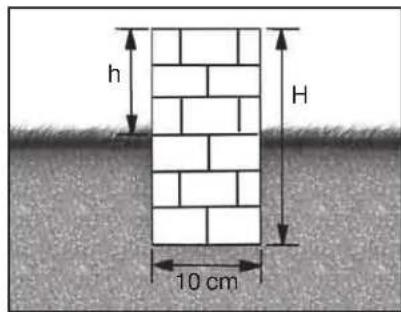

Fundamentet måste vara minst 10 cm brett (T) och vid behov vara (h) högt! Fundamentet måste vara i rät vinkel samt vara vågrätt.

Aluminiumprofilerna till ditt växthus har förpackats i flera olika kartonger:

4 fält

Aluminiumprofiler

Förpacknings-nr. Innehåll

36.505.30

Aluminiumprofiler -

Framsida med enkeldörr

36.505.32

Aluminiumprofiler - baksida

36.505.34

Aluminiumprofiler - 3 fält

4 fält med enkeldörr

Aluminiumprofiler

Förpacknings-nr. Innehåll

36.505.30

Aluminiumprofiler -

Framsida med enkeldörr

Aluminiumprofiler - baksida

36.505.32

Aluminiumprofiler - 2 fält

36.505.33

Aluminiumprofiler - 2 fält

36.505.33

Monteringssats

4 fält med dubbeldörr

Aluminiumprofiler

Förpacknings-nr. Innehåll

36.505.31

Aluminiumprofiler -

Framsida med dubbeldörr

36.505.32

Aluminiumprofiler - baksida

36.505.33

Aluminiumprofiler - 2 fält

36.505.33

Aluminiumprofiler - 2 fält

36.505.35

Monteringssats

5 falt med enkeldorr

Aluminiumprofiler

Forpacknings-nr. Innehalle

36.505.30

Aluminiumprofiler -

Framsida med enkeldorr

36.505.32

Aluminiumprofiler - baksida

36.505.33

Aluminiumprofiler - 2 falt

36.505.34

Aluminiumprofiler - 3 falt

36.505.35

Monteringssats

5 fält med dubbeldörr

Aluminiumprofiler

Förpacknings-nr. Innehåll

36.505.31

Aluminiumprofiler -

Framsida med dubbeldörr

36.505.32

Aluminiumprofiler - baksida

36.505.33

Aluminiumprofiler - 2 fält

36.505.34

Aluminiumprofiler - 3 fält

36.505.35

Monteringssats

6 fält

Aluminiumprofiler

Förpacknings-nr. Innehåll

36.505.31

Aluminiumprofiler -

Framsida med dubbeldörr

36.505.32

Aluminiumprofiler - baksida

36.505.34

Aluminiumprofiler - 3 fält

36.505.34

Aluminiumprofiler - 3 fält

36.505.35

Monteringssats

7 fält

Aluminiumprofiler

Förpacknings-nr. Innehåll

36.505.31

Aluminiumprofiler -

Framsida med dubbeldörr

36.505.32

Aluminiumprofiler - baksida

36.505.33

Aluminiumprofiler - 2 fält

36.505.33

Aluminiumprofiler - 2 fält

36.505.34

Aluminiumprofiler - 3 fält

36.505.35

Monteringssats

36.505.35

Monteringssats

Instruktioner till monteringsstegen

När du monterar samman ditt växthus måste du beakta ordningsföljden och bilderna i de tyska monteringsanvisningarna. I detta häfte som medföljer får du alla viktiga monteringsinstruktioner och texter på ditt eget språk. I nedanstående exempel visas hur de enstaka monteringsstegen och bilderna är sammansatta i de tyska monteringsanvisningarna.

Översikt

Höger textkolumn innehåller varje översiktsbild till aktuellt monteringssteg. Alla delar som behövs till detta monteringssteg visas i mörkare färgton. Monteringsställen som har extra detaljbilder är markerade med cirklar. Dessa symboler används till viss del även till förhandsbilder av montering samt kontrollbilder.

Monteringssteg

Stycklista

I början av varje monteringssteg finns en tabell med alla enstaka delar som behövs till detta arbetsmoment. Tabellen innehåller sex kolumner: Artikelnummer, positionsnummer, bild, artikelbeteckning, storlek resp. längd, erforderligt antal.

Från och med steg 12 behövs olika antal delar beroende på vilken växthusmodell du har köpt. I dessa tabeller anges antalet delar i fem olika kolumner (från växthusmodell med tre till sju fält).

Identifiera varje del med hjälp av det instansade artikelnumret, bilderna och uppgifterna om delens längd eller storlek.

Från och med steg 12 måste vissa steg upprepas olika antal gånger. Detta är beroende av vilken växthusmodell du köpt (tre till sju fält). Beakta aktuellt antal för din växthusmodell.

Här visas vilka verktyg som behövs till ett speciellt arbetssteg.

Upprepade arbetssteg

Om arbetsuppgifterna som beskrivs i ett visst arbetssteg ska utföras flera gånger visas antalet upprepade arbetsuppgifter i detta fält.

Eckprofile montera

På följande sidor finns informationstexten på ditt språk. Denna text är strukturerad efter sidnummer (i de tyska monteringsanvisningarna) och monteringssteg så att du utan vidare kan se vilken text som hör till de tyska monteringsanvisningarna.

Förmontera bottenprofilen

Viktig information: För att förenkla hanteringen ska fram- och baksidan monteras liggande.

Bild nedtill: Förhandsbild för montering av framsidan med enkeldörr

Sida 8

Bild upptill: Framsida med dubbeldörr

1/a: Skjut in en kopplingsdel i styrskenorna till de båda bottenprofilerna fram till motsvarande urtag (jämför bild). Exakta positioner anges i förhandsbilderna till monteringen av ditt växthus.

Sida 9

1/c: Fäst hörnpåten till botten med en extra skruv på bottenprofilen. Se till att skruven vid hörnpåten som monterats till vänster sätts in till vänster, och att skruven vid hörnpåten som monterats till höger sätts in till höger (jämför förhandsbild för montering, detalj A och B).

Sida 11

1/g: Se till att bottenhörnpåten ligger emot bottenprofilen enligt bild 1/g.

Sida 12

Montera hörnprofilerna

Sida 13

Förmontera gavelprofilerna

Stycklista upptill: Framsida med enkeldörr. Stycklista nedtill: Framsida med dubbeldörr.

Viktig information: Detta arbetssteg upprepas senare när baksidan ska monteras (jämför med "Montera baksidan"). Tänk på att baksidan monteras på samma sätt som framsidan med dubbeldörr. Använd passande delar (se stycklista till framsida med dubbeldörr) och genomför avsedda arbetssteg.

Bild nedtill: Framsida med enkeldörr. Förhandsbild för montering / Kontrollbild (gavelprofiler): Från insidan.

Beakta skruvarnas position!

Bild upptill: Framsida med dubbeldörr. Förhandsbild för montering / Kontrollbild (gavelprofiler): Från insidan.

Beakta skruvarnas position!

Bild 3/a: Framsida med enkeldörr

Bild 3/b: Framsida med dubbeldörr

Viktig information: Se till att monteringsplattorna sätts på rätt håll, dvs. enligt beskrivningen i bild 3/c och 3/d. Monteringsplattorna ska inte justeras in exakt förrän takåsen och takrännan har monterats.

Viktig information: Se till att de två (framsida med enkeldörr) resp. tre (framsida med dubbeldörr) förmonterade skruvarna i mitten pekar inåt. Jämför med kontrollbilderna på de föregående sidorna.

Kontrollsida framsida - enkeldörr

Innan du fortsätter med steg 4, kontrollera med hjälp av följande bild att du har monterat alla skruvar som behövs till de efterföljande stegen.

Bild: Från insidan Framsida - enkeldörr

Sida 19

Kontrollsida framsida - dubbeldörr

Innan du fortsätter med steg 4, kontrollera med hjälp av följande bild att du har monterat alla skruvar som behövs till de efterföljande arbetsstegen.

Bild: Från insidan Framsida - dubbeldörr

Sida 20

Montera gavelprofilerna till taket vid hörnprofilerna

Sida 21

Montera tvärstöd

Viktig information: Om du har ett växthus med enkeldörr, montera tvärstödet enligt beskrivningen i arbetssteg 5/a och 5/b. För hus med dubbeldörr ska tvärstödet monteras enligt beskrivningen i arbetssteg 5/c och 5/d.

Bild 5/a + 5/b: Framsida med enkeldörr

Bild 5/a: Se till att tvärstödet monteras symmetriskt.

Sida 22

Bild 5/c + 5/d: Framsida med dubbeldörr

Bild 5/c: Se till att tvärstödet monteras symmetriskt.

6 Montera taksträva

Montera dörrsträvor till enkeldörr

Om du har ett växthus med dubbeldörr, hoppa över steg 7 och fortsätt monteringen med steg 8 "Montera dörrsträvor till dubbeldörr".

7a: Vid de båda dörrgångjärnen vid den ena änden ska två skruvar monteras. Montera den ena skruven ca 60 cm och den andra ca 5 cm från kanten. Vid den andra änden ska en skruv monteras 30 cm och en ca 5 cm från kanten.

7/c: Skjut in de fyra förmonterade gångjärnsblad i styrskenan till ett dörrgångjärn. Se till att gångjärnsbladen skruvas fast enligt beskrivningen i bild 7/d.

7/e: Skruva in två sänkskruvar (pos. 3) med sexkantmuttrar M4 (pos. 4) löst i de båda låsplattorna.

7/h: Sätt emot dörrgångjärnet från utsidan mellan bottenprofil och tvärstöd och fäst den upptill med den förmonterade sexkantskruven. Se till att gångjärnen pekar mot mitten.

Viktig information: Dörrgångjärnet med gångjärnen sätts in till vänster (sett från insidan), dörrgångjärnet med låsplattorna till höger. Beakta kontrollbilden på nästa sida.

Sida 29

Kontrollbild från insidan

Bild: vänster profil: dörrgångjärn med gångjärn höger profil: dörrgångjärn med låsplattor

Obs! Urtagen vid bottenprofilen och tvärstödet som markerats med X i kontrollbilden förblir fria. Se till att dörrprofilen med gångjärnen samt dörrprofilen med låsplattorna sätts in enligt beskrivningen i kontrollbilden (sett från insidan).

Sida 30

Montera dörrstöd till dubbeldörr

Om du har ett växthus med enkeldörr, hoppa över steg 8 och fortsätt monteringen med steg 9 „Montera vindstöd och strävor.

8/a: Vid de båda dörrgångjärnen vid den ena änden ska tre skruvar monteras. Montera skruvarna ca 60 cm, en ca 30 cm och en ca 5 cm från kanten. Vid den andra änden ska en skruv monteras 30 cm och en ca 5 cm från kanten.

Sida 31

8/c + 8/d: Skjut in fyra förmonterade gångjärnsblad i styrskenan till ett dörrgångjärn (jämför bild 8/c). Fäst tre gångjärnsblad vid det andra dörrgångjärnet. Se till att gångjärnsbladen skruvas fast enligt beskrivningen i bild 8/d så att dörren sedan kan sättas in med de passande delarna.

Sida 32

8/e: Se till att gångjärnen pekar mot mitten.

Viktig information: Dörrgångjärnet med de fyra förmonterade gångjärnen sätts in till vänster (sett från insidan), dörrgångjärnet med de tre gångjärnen till höger. Beakta kontrollbilden på sidan 34 i de tyska monteringsanvisningarna.

Sida 34

Kontrollbild från insidan

Obs! Urtagen vid bottenprofilen och tvärstödet som markerats med X i kontrollbilden förblir fria. Se till att dörrprofilerna sätts in med gångjärnen enligt beskrivningen i kontrollbilden (sett från insidan).

9 Montera vindstöd och strävor

Stycklista upptill: Framsida med enkeldörr Stycklista nedtill: Framsida med dubbeldörr

Obs! Se till att strävorna monteras vågrätt. Kontrollera ev. med ett vattenpass.

Bild 9/c: Framsida med enkeldörr

Bild 9/c: Framsida med dubbeldörr

9/d: Montera de båda undre strävorna så att det snedställda vindstödet ligger dels framför och dels bakom strävorna (jämför kontrollbild på nästa sida).

Kontrollbild (bild över framsida med enkeldörr)

Obs! Se till att strävorna monteras vågrätt. Kontrollera ev. med ett vattenpass. Dra noggrant åt skruvarna vid vindstödet och strävorna. Först därefter blir framsidan tillräckligt stabil.

Montera baksidan

Upprepa steg 1 till 6.

Varning! Använd i steg 1 "Förmontera botanicalprofilen" hörnpåten till botten (art.-nr. 84.620.21) i stället för kort fästvinkel (art.-nr. 84.631.51). Fäst hörnpåten med de båda övre hålen från utsidan med två extra sexkantskruvar och muttrar vid botanicalprofilen.

10/c: Se till att strävan med de tre förmonterade skruvarna i mitten sätts in.

Sida 42

Kontrollbild (från insidan)

Obs! Urtagen vid bottenprofilen och tvärstödet som markerats med X i kontrollbilden förblir fria. Se till att strävan med endast de tre förmonterade skruvarna befinner sig i mitten! Kontrollera avstånden mellan skruvarna.

Sida 43

Montera vindstöd och strävor på baksidan

Obs! Se till att strävorna monteras vågrätt. Kontrollera ev. med ett vattenpass.

Sida 45

11/d + 11/e: Montera de båda undre strävorna DT (602 mm) så att det snedställda vindstödet ligger dels framför och dels bakom strävorna (jfr. bild 11/e).

Sida 46

Obs! Se till att strävorna monteras vågrätt. Kontrollera ev. med ett vattenpass. Dra noggrant åt skruvarna vid vindstödet och strävorna. Först därefter blir framsidan tillräckligt stabil.

Sida 47

Förmontera bottenprofilens sida

Bild i mitten: Förhandsbild för montering av 3-fälts-hus. Bild nedtill: Förhandsbild för montering av 4-fälts-hus.

Bild upptill: Förhandsbild för montering av 5-fälts-hus. Bild i mitten: Förhandsbild för montering av 6-fälts-hus. Bild nedtill: Förhandsbild för montering av 7-fälts-hus.

Viktig information: Om du har ett 3-fälts-hus, hoppa över steg 12/a och 12/b och fortsätt monteringen med steg 12/c.

Viktig information: Om du har ett stålfundament (specialtillbehör) till ditt 3-fälts-hus måste du montera extra skruvar i bottenprofilen. Om du inte använder något stålfundament kan du hoppa över steg 12/c och fortsätta monteringen med steg 12/d.

12/c: Skjut in tre skruvar till mitten i varje styrskena till bottenprofilen till 3-fälts-huset (jämför förhandsbild för montering). Dessa behövs senare för montering på ett stålfundament (specialtillbehör). Om du inte använder något stålfundament behöver dessa skruvar inte förmonteras.

12/d: Skjut in en skruv i varje styrskena till den förmonterade bottenprofilen ca 10 cm från kanten (jämför även förhandsbild för montering).

Förmontera takrännan

Viktig information för 3-fälts-hus:

Om du har ett 3-fälts-hus kan du hoppa över steg 13 och fortsätta monteringen med steg 15. För 3-fälts-hus behöver takrännan inte förmonteras.

Bild upptill: Förhandsbild för montering av 5-fälts-hus. Bild i mitten: Förhandsbild för montering av 6-fälts-hus. Bild nedtill: Förhandsbild för montering av 7-fälts-hus.

14 Förmontera takås

Viktig information för 3-falts-hus:

Om du har ett 3-falts-hus kan du hoppa över steg 14 och fortsätta monteringen med steg 15. För 3-falts-hus behöver takåsprofilen inte förmonteras.

Bild i mitten: Förhandsbild för montering av 4-falts-hus. Bild nedtill: Förhandsbild för montering av 5-falts-hus.

Sida 56

Bild upptill: Förhandsbild för montering av 6-falts-hus. Bild i mitten: Förhandsbild för montering av 7-falts-hus.

14/a: Skjut in bulten med spårsidan framåt i den avsedda öppningen i takåsprofilen.

Sida 58

15 Montera bottenprofilen på fram- och baksidan

15/a: Skjut in bottenprofilen (sidan) som förmonterades i steg 12 i hornskyddet vid hörnprofilen.

Viktig information: Om du har 5-falts-hus måste de sidoplacerade bottenprofilerna monteras så att de båda kortare profilerna (1414 mm) pekar mot framsidan!

Sida 59

16 Montera takrännans profil på fram- och baksidan

16/a: Skjut in takrännans profil till stopp vid fram- respektive baksidan. Justera eventuellt in hörn- och gavelprofilerna så att takrännan kan sättas in exakt. Lossa på skruvarna vid monteringsplattan.

Viktig information: Om du har 5-falts-hus måste takrännans profiler monteras så att de båda kortare profilerna (1414 mm) pekar mot framsidan!

Sida 60

Montera takåsprofilen på fram- och baksidan

17/a: Skjut in takåsen till stopp vid fram- resp. baksidan. Justera ev. in gavelprofilerna så att takåsen kan sättas in exakt. Lossa på skruvarna vid monteringsplåten.

Viktig information: Om du har ett 5-fälts-hus måste takåsprofilen monteras så att den kortare profilen (1414 mm) pekar mot framsidan!

Sida 61

13 Montera sidosträvorna

18/a: Montera vardera en skruv ca 5 cm från kanten upptill och nedtill vid sidosträvorna. Beakta det exakta antalet för din växthusmodell.

18/b: Montera en skruv ca 5 cm från kanten nedtill vid resterande sidosträvor. Montera två skruvar upptill, dvs. en ca 10 cm och den andra ca 5 cm från kanten.

Sida 62

18/c: Montera sidosträvorna med de fyra förmonterade skruvarna (jmf. steg 18/b) vid hörnplåtarna vid bottenprofilen och takrännan.

Sida 64

19 Montera taksträvorna

Obs! I detta arbetssteg ska sidosträvorna sättas in (tak). Beakta tvunget de olika kontrollbilderna som hör till ditt växthus och jämför de olika förmonterings-stegen (steg 19/a till 19/d) med dessa bilder innan du sätter in strävorna. När du senare ska sätta in fönstertvärsträvan och fönstret behöver du taksträvorna med skruvarna som förmonterats i mitten (jmf. bild 19/b resp. 19/d). I bilderna nedan visas var du kan sätta in fönstren i ditt växthus.

• Position för förmonterade skruvar -1 skruv

Sida 65

• Position för förmonterade skruvar -1 skruv -2 skruvar
• Position för förmonterade hörnplåtar vid takås och takränna

Sida 66

• Position för förmonterade skruvar -1 skruv -2 skruvar
• Position för förmonterade hörnplåtar vid takås och takränna

Sida 67

19/a: Beakta tvunget monteringsanvisningarna och kontrollbilden som hör till ditt växthus.

Sida 69

19/e: Fäst först sidostravorna (förmonterade i steg 19/c och 19/d) vid hörnplåtarna till sidorna. Lägg stravorna mellan takås och takränna från utsidan.

Sida 71

Montera fönsterfästprofilen

Sida 72

20/b: Sätt in fönsterfästprofilen från insidan mellan sidostravorna (tak) med skruvarna som har förmonterats i mitten (jämför med kontrollbilder till steg 19). Se till att urtagen för skruvarna pekar nedåt (jämför med bild 20/c).

Sida 73

Montera hörnplåtarna

Viktig information: Om du har ett 3-fälts hus kan du hoppa över steg 21 och fortsätta monteringen med steg 22.

21/a: Fäst hörnplåtarna 120° vid strävorna där du redan har förmonterat skruvarna.

21/b: Fäst till slut en hörnplåt 120° upptill vid strävorna där du redan har förmonterat skruvarna.

Montera vindstöd till sidan

Obs! När du monterar vindstöden till sidan måste du se till att dessa vindstöd sätts in enligt beskrivningen i resp. förhandsbilder till montering / kontrollbilder till sidan.

Bild upptill: Förhandsbild till montering / kontrollbild sida: 4-fälts hus

Montera vindstöd till tak

Obs! När du monterar vindstöden till taket måste du se till att dessa vindstöd sätts in enligt beskrivningen i resp. förhandsbilder till montering / kontrollbilder till taket. Detta krävs för att huset ska bli så stabilt som möjligt. I leveransomfattningen till 3-fälts-, 5-fälts- och 6-fälts-huset ingår fler vindstöd än du behöver till monteringen.

Viktig information: Tänk på att inget vindstöd sätts in i de båda mellersta segmenten vid 7-fälts-huset.

Montera fundamentet

Viktig information: Innan du fortsätter monteringen enligt del 2 i monteringsanvisningarna måste du ställa växthuset på sin slutgiltiga plats och fixera vid fundamentet (betong-, mur- eller stålfundament)! Därefter kan växthuset inte längre flyttas.

Ställ ditt växthus på ett betong-/murfundament och fortsätt sedan med monteringen med detta arbetssteg.

Om du har köpt ett stålfundament (ingår inte i leveransen) som tillbehör kan du montera detta enligt instruktionerna för stålfundamentet.

Förankring på betong-/murfundament

Följande monteringsmaterial behövs för att förankra växthuset på ett betong-/murfundament (medföljer ej):

• Pluggar
• Träskruvar med sexkantskalle
• Distansbrickor

Av varje position behövs 1 st till varje bottenhornplåt och 2 st till varje hornplåt till marken och till fästvinkel.

Varning!

Använd pluggar som är lämpliga för betong-/murfundament! Borra upp passande hål i fundamentet till dessa pluggar. Ställ först huset på fundamentet och rita in markeringarna vid (fast-)vinklarna.

Specialtillbehör (ingår ej i leveransen)

Art.-nr. 36.405.90: Förankringsset BD4-set (4 st jordankare)

Art.-nr. 36.405.91: Förankringsset BD6-set (6 st jordankare)

Obs!

Med hjälp av förankringssetet kan du fästa ditt växthus eller stålfundament i marken. Se efter i nedanstående översikt för att ta reda på hur många förankringsset som krävs till ditt växthus. Positionerna där de enskilda jordankarna ska monteras är markerade med cirklar. För att du ska kunna bestämma den exakta positionen för jordankarna måste du först ställa växthuset på sin slutgiltiga plats. Markera därefter de ställen där jordankarna ska skruvas in.

Bild i mitten: Vy uppifrån, 3-fältshus. Erforderliga förankringsset: 2 st BD4-set (art.-nr. 36.405.90)

Bild nedtill: Vy uppifrån, 4-fältshus. Erforderliga förankringsset: 1 st BD4-set (art.-nr. 36.405.90) + 1 st BD6-set (art.-nr. 36.405.91)

Bild upptill: Vy uppifrån, 5-fältshus. Erforderliga förankringsset: 1 st BD4-set (art.-nr. 36.405.90) + 1 st BD6-set (art.-nr. 36.405.91)

Bild i mitten: Vy uppifrån, 6-fältshus. Erforderliga förankringsset: 1 st BD4-set (art.-nr. 36.405.90) + 1 st BD6-set (art.-nr. 36.405.91)

Bild nedtill: Vy uppifrån, 7-fältshus. Erforderliga förankringsset: 1 st BD4-set (art.-nr. 36.405.90) + 1 st BD6-set (art.-nr. 36.405.91)

Vi lämnar 2 års garanti på produkter som beskrivs i bruksanvisningen. Denna garanti gäller om produkten uppvisar brister. 2-årsgarantin gäller från och med riskövergången, dvs. när kunden har tagit emot produkten från säljaren.

En förutsättning för att garantin ska kunna tas i anspråk är att produkten har underhållits enligt instruktionerna i bruksanvisningen samt att produkten har använts på ändamålsenligt sätt.

Givetvis gäller fortfarande de lagstadgade rättigheterna till garanti under denna 2-årsperiod.

Garantin gäller endast för Förbundsrepubliken Tyskland eller i de länder där den regionala centraldistributionspartnern är bemyndigad att komplettera de

lagstadgade föreskrifter som gäller i resp. land. Kontakta din kontaktperson vid den regionala kundtjänsten eller vänd dig till serviceadressen som anges nedan.
