GEBRUIKSAANWIJZING DXKH180E DEWALT

Neem bij vragen of opmerkingen contact op met:

www.DEWALT.com

GEBRUIKSAANWIJZING

DEWALT®

BIJGEVOEGDE TALEN: ENGELS, Duits, FRANS, ITALIAANS, NEDERLANDS, FINS, ZWEEDS, NOORS, DEENS

DXKH080E, DXKH125E, DXKH180E Diesel Heteluchtkanon

CE 0197/20 EN-13842:2004

BEWAAR DEZE HANDLEIDING

⚠ WAARSCHUWING: LEES DEZE GEBRUIKSAANWIJZING ZORGVULDIG: Lees en volg alle instructies. Bewaar de handleiding op een veilige plek voor toekomstig gebruik. Laat niet iemand die de instructies niet gelezen heeft, de kachel monteren, aanpassen of in werking stellen.

LAAT EEN BRANDENDE KACHEL NOOIT ONBEHEERD ACHTER!

Definities: Veiligheidsrichtlijnen

De onderstaande definities beschrijven de mate van ernst voor elk signaalwoorden. Lees de handleiding en let op deze symbolen.

GEVAAR: Geeft een dreigende gevaarlijke situatie aan die, indien deze niet wordt vermeden, de dood of ernstig letsel tot gevolg zal hebben.

⚠ WAARSCHUWING: Geeft een mogelijk gevaarlijke situatie aan die, indien deze niet wordt vermeden, kan leiden tot ernstig of dodelijk letsel.

PAS OP: Geeft een mogelijk gevaarlijke situatie aan die, als deze niet wordt vermeden, kan leiden tot licht of matig letsel.

LET OP: Geeft een gebruik aan dat geen betrekking heeft op persoonlijk letsel en welk, indien niet vermeden, kan leiden tot materiële schade.

Dit is een ongeventileerde draagbare kachel op gas. Hij gebruikt lucht (zuurstof) uit de ruimte waar hij wordt gebruikt. Er moet voor voldoende verbrandings- en ventilatielucht worden gezorgd. Zie pagina 4.

⚠ WAARSCHUWINGEN:

• GEBRUIK GEEN BENZINE, NAPHTHA OF VLUCHTIGE BRANDSTOFFEN.
- STOP DE KACHEL EN LAAT KOELEN VOORDAT U BRANDSTOF TOEVOEGT.
• VUL ALTIJD BUITEN, WEG VAN OPEN VLAM.
• GEBRUIK GEEN EXTERNE BRANDSTOFBRON.
- GEBRUIK DE KACHEL NIET WAAR ONTVLAMBARE VLOEISTOFFEN OF DAMPEN KUNNEN ZIJN.
• START DE KACHEL NIET ALS DE KAMER HEET IS.
- START DE KACHEL NIET ALS ER MEER BRANDSTOF IN DE KAMER IS OPGESLAGEN.
• PLAATS GEEN KOOKGEREI OP DE KACHEL
• STEEK ELEKTRISCHE KABEL IN EEN GOED GEAARD CONTACT.

Niet geschikt voor gebruik op houten vloeren of andere brandbare materialen.

Bij gebruik moet de kachel op een geschikt isolatiemateriaal rusten dat minimaal

2,5 cm dik is en 91,4 cm of meer buiten de kachel uitstrekt in alle richtingen.

⚠WAARSCHUWING: Als de informatie in deze handleiding niet precies wordt opgevolgd, kan dit leiden tot brand of explosie met mogelijk letsel of overlijden tot gevolg.

LAAT EEN BRANDENDE KACHEL NOOIT ONBEHEERD ACHTER!

Heater Specifications
PAS OP: Gebruik uitsluitend kachelolie volgens EN 267.
* Invoersnelheid is gebaseerd op de calorische bovenwaarde

Model DXKH080E DXKH125E DXKH180E
Energieverbruik* 23 kW 37 kW 53 kW
Brandstofverbruik 2.34 L/hr 3.66 L/hr 5.27 L/hr
Elektrische Voeding	230 V, 50 HZ, 1 ∅, 0.89 A 230 V	50 HZ, 1 ∅, 1.24 A 230 V, 50 HZ, 1 ∅,	1.28 A
Lijn Bescherming 10 A 10 A 10 A
Druk Instelling 29 kPa 47 kPa 55 kPa
Max. Uitgangstemp. 704°C 704°C 704°C
Brandstof Tank Capaciteit 22.7 L	37.9 L	56.8 L
Nozzle Maat	0.7 mm	0.9 mm	1.1 mm
Elektrisch stroomverbruik 114 W 163 W	182 W
Luchtafgifteclassificatie (kubieke m / min.)	6 CMM 13.8 CMM 15.5 CMM
Fan beoordeling 102 W	151 W	170 W
Omgevingstemp. (Maximum minimum)	-18°C to 60°C	-18°C to 60°C	-18°C to 60°C
Specificaties elektrische motor	230 V/ 50 Hz/ 200 W/ 2800 RPM/ 6 UF	230 V/ 50 Hz/ 250 W/ 2800 RPM/ 6 UF	230 V/ 50 Hz/ 300 W/ 2800 RPM/ 9 UF
Fysieke afmetingen	692 mm x 360 mm x 470 mm	966 mm x 460 mm x 740 mm	1120mm x 480 mm x 745 mm
Massa	16 kg	25 kg	30 kg
Klasse	1	1	1
Ontsteking	Directe Vonk, Onderbroken Ontsteking	Directe Vonk, Onderbroken Ontsteking	Directe Vonk, Onderbroken Ontsteking
Vonk Generator	Ontsteker, 12 kV, 75 mA	Ontsteker, 12 kV, 75 mA	Ontsteker, 12 kV, 75 mA
Eerste Veiligheidsregelaar	Halfgeleide regelaar	Halfgeleide regelaar	Halfgeleide regelaar
Certification	CE0.3/Fu.1842	CE0.19/Fu.1842	CE0.19/Fu.1842

- Bewaar of gebruik geen benzine of andere brandbare dampen en vloeistoffen in de buurt van dit of enig ander apparaat.

- Onderhoud moet worden uitgevoerd door een gekwalificeerd onderhoudsmonteur.

Minimale Afstanden:

Uitgang: 250 cm / Zijkanten, Bovenkant, Achterkant: 91,4 cm

LAAT EEN BRANDENDE KACHEL NOOIT ONBEHEERD ACHTER!

INHOUD

WAARSCHUWINGEN 2

KACHEL SPECIFICATIES 3

BEDIENINGS & VEILIGHEIDSMAATREGELEN 4

AANZETTEN/BEDIENINGSAANWIJZINGEN 5

ONDERHOUD 5

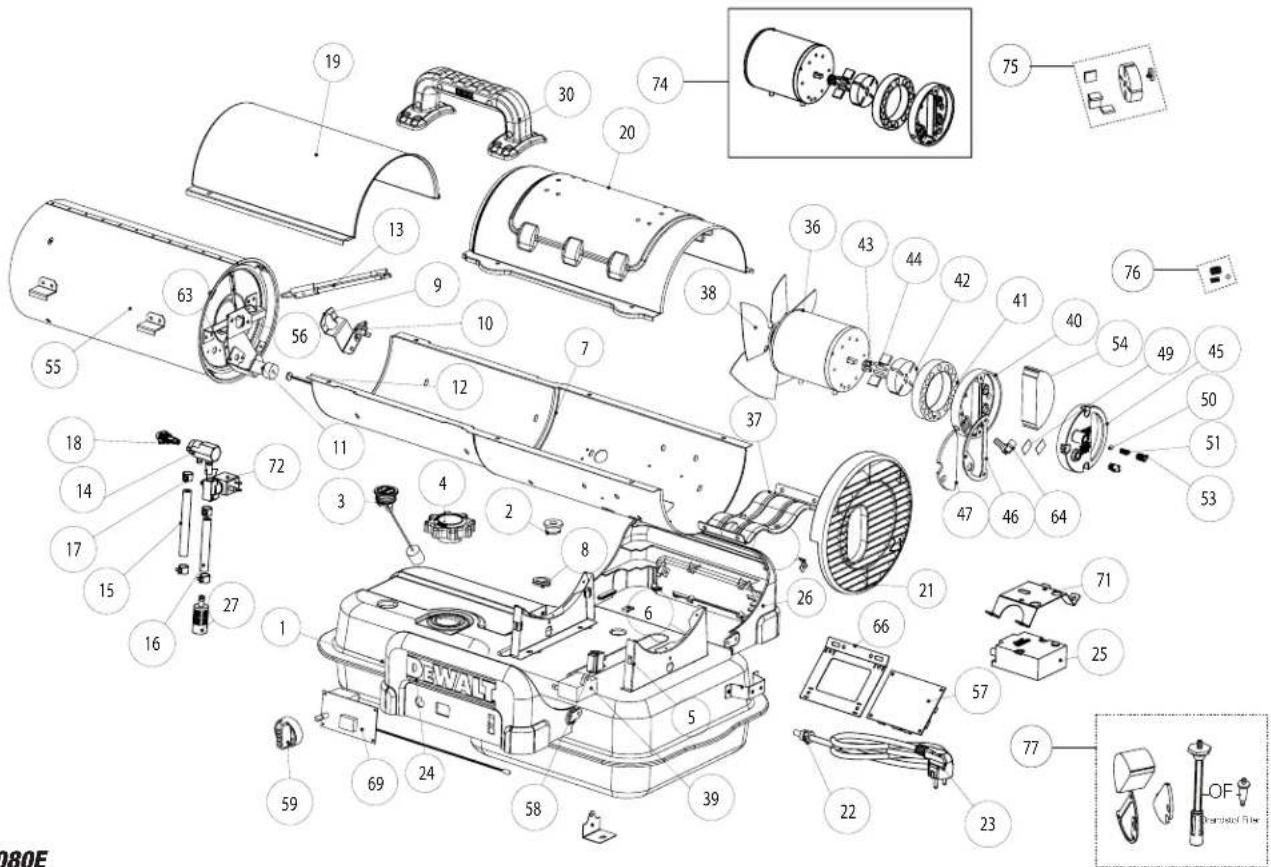

EXPLOSIETEKENING EN ONDERDELEN LIJST 8

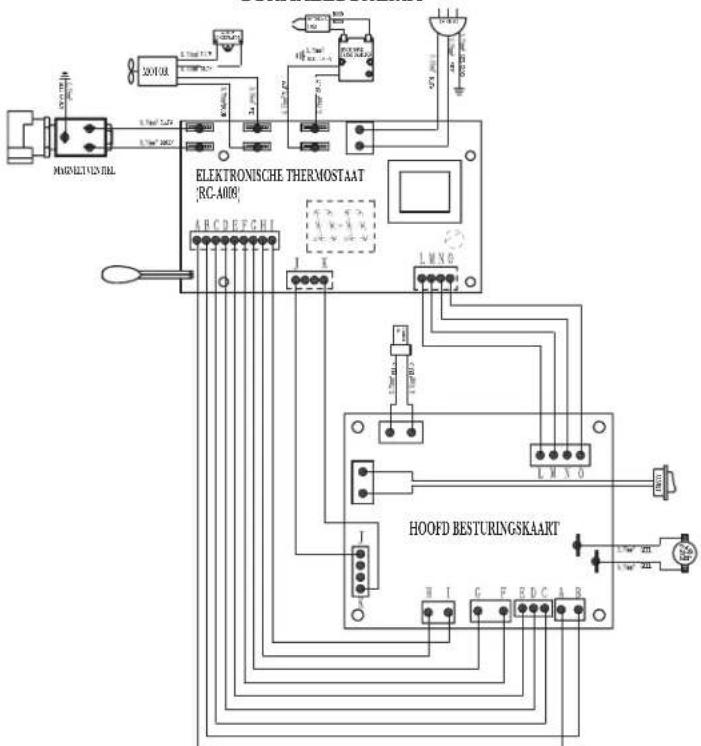

STROOMSCHEMA 11

⚠ WAARSCHUWING: Voorzorgsmaatregelen Voor Gebruik

Dit is direct gestookte heteluchtkanon op diesel. Het beoogde gebruik is voornamelijk tijdelijke verwarming van gebouwen in aanbouw, verbouwing of reparatie.

Direct gestookt betekent dat alle verbrandingsproducten de verwarmde ruimte inkomen. Hoewel deze kachel bijna 100% verbrandingsefficiëntie bereikt, produceert hij nog steeds kleine hoeveelheden koolmonoxide. Koolmonoxide (CO ^2 genoemd) is giftig. CO ^2 kan zich ophopen in een verwarmde ruimte en het niet zorgen voor voldoende ventilatie kan de dood tot gevolg hebben. De symptomen van onvoldoende ventilatie zijn:

• hoofdpijn
• duizeligheid
• brandende ogen en neus
• misselijkheid
  • droge mond of zere keel

Volg het advies over ventilatie op in het gedeelte Veiligheidsmaatregelen.

Heteluchtkanon staat een ventilator die de lucht door de kachel duwt. Een goede verbranding hangt af van deze luchtstroom; daarom mag de kachel niet worden gereviseerd, gewijzigd of bediend met verwijderde of ontbrekende onderdelen. Evenzo mogen veiligheidssystemen niet worden omzeild of gewijzigd om de kachel te laten werken.

Wanneer de kachel in het bijzijn van andere mensen moet worden bediend, is de gebruiker verantwoordelijk voor het op de juiste manier bekend maken van de aanwezigen met de veiligheidsmaatregelen en instructies, en van de gevaren.

⚠ WAARSCHUWING: Veiligheidsmaatregelen DIT IS EEN VERWARMINGSAPPARAAT. PROBEER GEEN VOEDSEL OP DEZE KACHEL OP TE WARMEN OF TE KOKEN.

1. Aangeraden voor gebruik met varmeolie i henhold til EN 267. Gebruik nooit benzine, biodiesel, afwerkolie, naphtha, verfverdunners, alcohol of enige andere hoog ontbrandbare brandstoffen.
2. Controleer de kachel grondig op schade. Gebruik GEEN beschadigde verwarming.
3. Breng GEEN wijzigingen aan de verwarming aan en gebruik geen verwarming die in de oorspronkelijke staat is veranderd.
4. Geschikt voor zowel binnen- als buitengebruik waar voor voldoende ventilatie wordt gezorgd. Gebruik nooit in ruimtes die normaal voor bewoning zijn. Niet voor gebruik bij blootstelling aan weer.
5. Gebruik in goed geventileerde ruimtes, zorg voor minimaal 0,19 m ^2 aan opening in de buurt van de vloer en 0,19 m ^2 bij het plafond direct naar buiten. Vergroot de luchtopeningen zoals aangegeven voor elke extra kachel.
6. Houd brandbare stoffen, zoals papier en hout, altijd op minimaal 250 cm van de verwarmingsuitlaat en 91,4 cm van de bovenkant, zijkanten en inlaat. Plaats 3,0 m van canvas of plastic bekledingen en zet deze vast om flapperende bewegingen te voorkomen.
7. Let op: Vanwege de hoge oppervlakte- en uitlaattemperaturen moeten volwassenen en kinderen afstanden in acht nemen om brandwonden of ontsteking van kleding te voorkomen. Niet aanraken. Houd kinderen, kleding en brandbaar materiaal weg.
8. Positie de kachel zodanig dat deze niet direct wordt blootgesteld aan waternevel, regen en/of water.
9. Nooit gebruiken in ruimtes waar normaal gewoond wordt en/of waar kinderen aanwezig kunnen zijn.
10. Gebruik alleen op een stabiel, vlak oppervlak.
11. Niet gebruiken bij leidingwerk. Blokkeer de inlaat of uitgang niet.
12. Gebruik alleen met gespecificeerd elektrisch vermogen. De elektrische aansluiting en aarding moeten voldoen aan de EN 13842 en EN50165.
13. Gebruik alleen een goed geaard stopcontact of verlengsnoer.
14. Verplaats, behandel of onderhoud niet terwijl kachel heet of in gebruik is.
15. Gebruik alleen in overeenstemming met lokale, staats- (provinciale) of nationale vereisten, verordeningen en codes.

Bedieningsaanwijzingen

UITPAKKEN

1. Haal de kachel uit de doos.
2. Verwijder al het beschemende materiaal dat mogelijk voor verzending op de kachel is aangebracht.
3. Controleer de kachel op mogelijke transportschade. Als er schade wordt gevonden, neem dan onmiddellijk contact op met de fabrikant.

LAAT EEN BRANDENDE KACHEL NOOIT ONBEHEERD ACHTER!

OPTIONELE KABEL SET

1. Elke kachel wordt geleverd met een optionele kabel set inclusief schroeven, moeren en instructies.

Wielen en handvatten bevinden zich in de verzenddoos samen met bevestigingsmateriaal. De wielen, as en bevestigingsmateriaal zitten in een pakket.

1. Handgrepen worden voor-gemonteerd op de tank geleverd. De transporthandgreep en steunvoet klikken eenvoudig op hun plaats.

2. Om de wielen te monteren, installeert u eerst een van de grote borgmoeren op het uiteinde van de as.

3. Schuif een wiel op de as naast de moer en vervolgens een afstandsstuk.

4. Schuif de gedeeltelijk gemonteerde as door het wielsteunframe.

5. Schuif het afstandsstuk op de as naast de wielsteun.

6. Schuif het wiel en vervolgens de laatste grote borgmoer op de as. Gebruik twee verstelbare sleutels om beide moeren vast te houden en vast te draaien. NIET TE VAST AANDRAVIEN

7. Installeer de kappen over de borgmoeren om de wielmontage te voltooien.

VOORBEREIDING VOOR BEDIENING

1. Controleer de kachel op mogelijke transportschade. Als er iets wordt gevonden, neem dan onmiddellijk contact op met de fabrikant via.
2. Volg alle WAARSCHUWINGEN en voorzorgsmaatregelen in deze handleiding.
3. Vul de brandstoftank met schone diesel. Bij extreem koud weer kan er condensatie in de tank ontstaan en het wordt aanbevolen om voor elke 4 liter brandstof in de tank een eetlepel ontdooier toe te voegen. Gebruik bij het vullen van de kachel ten minste 8 liter brandstof. Zorg ervoor dat de kachel waterpas staat en niet te vol is. Gebruik een trechter of blik met een lange tuit.

BELANGRIJK: Voordat u de brandstoftank voor de eerste keer of na langere opslagperioden vult, moet u de brandstoftank van vocht of condens ontdoen.

1. Plaats de kachel op een veilige afstand van ontbrandbare materialen.

KACHEL OPSTARTEN

1. Draai de thermostaat naar de laagste stand en zorg ervoor dat de "On/Off" schakelaar op "Off" staat.
2. Sluit de kachel aan op een geaarde 230V, 50 Hz, 1 ∅ outlet.
3. Start de kachel door de schakelaar op de "On" positie te zetten (brandend lampje betekent dat de schakelaar in de "On" stand staat.)

4. Zet de thermostaat op de gewenste stand. De kachel zal aan en uit gaan afhankelijk van of er warmte nodig is.

5. Bij koud weer (onder -12,2 ° C) kan het starten worden verbeterd door een vinger over het ontluchtings-gat van de pomp afstelschroefdop te houden totdat de verwarming start.

6. Dit toestel is uitgerust met een onderbrekingscircuit. De reset is geïntegreerd in de "On/Off"-schakelaar. Als het apparaat niet start, zet u de schakelaar op "Off", wacht u 5 minuten en zet u de schakelaar op "On".
7. VERLENGSNOER EISEN: Tot 30,5 M gebruiken 16 AWG-geleider. Bij 30,5 - 61,0 m gebruik 14 AWG-geleider.

KACHEL UITZETTEN

Druk de "On/Off" schakelaar in de "Off"-stand. Koppel de verwarming los van de stroombron voor langdurige uitschakeling.

HERSTART KACHEL NA VEILIGHEIDSUITVAL

1. Zet schakelaar naar "OFF"-stand
2. Wacht 5 minuten
3. Herstart

Onderhoud en Opslag

⚠WAARSCHUWING: Trek de stekker uit het stopcontact voordat u onderhoud pleegt om persoonlijk letsel te voorkomen.

Voor maximale efficiëntie en probleemloos onderhoud moet u de volgende periodieke onderhoudsbeurten, schoonmaakbeurten en inspecties uitvoeren.

AANPASSEN VAN POMPDRUK

Vanwege variërende brandstof viscositeit en normale slijtage van componenten moet de pompdruk op deze verwarming mogelijk worden aangepast.

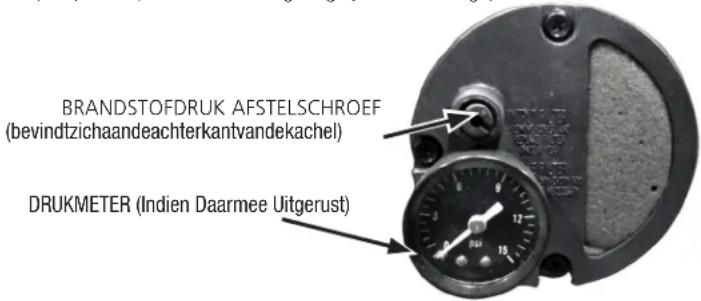

BRANDSTOFDRUK AFSTELSCHROEF (bevindtzichaandeachterkantvandekachel) DRUKMETER (Indien Daarmee Uitgerust)

LAAT EEN BRANDENDE KACHEL NOOIT ONBEHEERD ACHTER!

PROCEDURE VOOR AFSTELLEN

1. Vul de brandstoftank.
2. Start de kachel.
3. Zoek de druk afstelschroef, die zich aan de achterkant van de voedingseenheid bevindt en toegankelijk is via de handgreep van de verwarming.
4. Verwijder de rubberen dop over de brandstofdruk afstelschroef.
5. Draai met een platte schroevendraaier de afstelschroef van de pompdruk:
6. rechtsom om de pompdruk te verhogen.
7. linksom om de pompdruk te verlagen.
   Met behulp van de geinstalleerde drukmeter (indien aanwezig) kunt u de druk kwantitatief kalibreren. De door de fabrikant aanbevolen pompdrukken staan in de specificatietabel op pagina 3.
8. De gewenste kwalitatieve kenmerken van de brander zijn dat de neuskegel in de verbrandingskamer kersenrood moet zijn zonder donkere vlekken en dat de vlam niet verder mag reiken dan de neuskegel.

ONJUISTE DRUKREGELING

Probleem: Kachel heeft geen sterke consistente vlam.

Kachel rookt en spettert ruwe brandstof.

Neuskegel wordt niet kersenrood.

Aanpassing: Pompdruk is te laag.

Draai de stelschroef rechtsom om de pompdruk te verhogen.

Probleem: Vlam reikt tot voorbij het einde van de kachel.

Aanpassing: Pompdruk is te hoog.

Draai de stelschroef linksom om de pompdruk te verlagen.

Dagelijks onderhoudsschema

1. ALGEMEEN. Voer een algemene visuele inspectie van de kachel uit op losse of beschadigde onderdelen. Controleer de bouten en moeren om te verzekeren dat ze niet los zitten door trillingen of ruwe behandeling. Beschadigde onderdelen moeten worden gerepareerd of vervangen voordat de kachel weer wordt gebruikt. Controleer de werking van de verwarming om er zeker van te zijn dat deze normaal werkt (zie het gedeelte "Onderhoud" voor een beschrijving van de normale werking).
2. FILTERS. Vuile lucht of brandstoffilters veroorzaken een verkeerde mix van het lucht-brandstofmengsel. De duidelijkste indicatie dat dit gebeurt, is een toename van geuren of moeite om uw kachel te laten ontbranden. Deze kachel mag nooit worden gebruikt zonder dat de filters zijn aangebracht. Reinig indien nodig filters zoals beschreven onder "500 uur" en "Jaarlijkse schema's".

Onderhoudsschema van 500 uur

1. LUCHTINLAATFILTER. Verwijder en was het filterelement met een mild reinigingsmiddel, droog het grondig af en vervang het. Het filterelement niet oliën. Als uw kachel wordt gebruikt waar veel stof of vuil is, moet u deze zo vaak als nodig reinigen (ongeveer elke 50 uur).
2. VERWIJDER STOF. Reinig de kachel tweemaal per seizoen (vaker onder stoffige omstandigheden). Verwijder opgehoopt stof van de transformator, brander, motor en ventilatorbladen met perslucht. Veeg het oppervlak schoon met een schone, droge doek. Inspecteer het oppervlak om er zeker van te zijn dat alle vreemde materialen worden verwijderd, vooral rond de brander en het verbrandingsgebied. Bij gebruik van perslucht moet een veiligheidsbril worden gedragen.
3. CAD-CEL. Reinig het glazen gedeelte van de cad-cel met een zachte, droge doek.
4. SPUITMOND. Ophoping van vuil uit brandstof en koolstof uit de schoepen van de compressor zal uiteindelijk de doorgangen in het spuitstuk opvullen, wat resulteert in een vermindering van de brandstof- en luchtstroom. De druk zal geleidelijk toenemen, wat leidt tot een onjuist brandstof-luchtmengsel en overmatige geur en rook. Vervang in dat geval het brandstofspuitstuk.
5. BRANDSTOFTANK. Tweemaal per seizoen reinigen (tijdens vaak gebruikte periodes tweemaal per maand reinigen). Tap de brandstoftank af en spoel deze met schone brandstof olie. Zorg ervoor dat u afvalbrandstof op de juiste manier afvoert.
6. LUCHTUITLAAT-FILTER. Verwijder het luchtuitlaat-filter en tik voorzichtig met de vuile kant op een vast voorwerp om verontreinigingen te verwijderen. Perslucht of vloeistoffen mogen niet worden gebruikt om dit filter te reinigen. Installeer het gereinigde filter opnieuw in het filterlichaam in dezelfde positie als bij het verwijderen. Als het filter erg vuil lijkt, vervang het dan door een nieuw filter van hetzelfde type. Zorg er bij het terugplaatsen van het filterdeksel voor dat de pakking stevig op zijn plaats zit en dat de schroeven in het filterdeksel stevig vast zitten om lekkage van lucht te voorkomen.
7. BRANDSTOFFILTER. Verwijder het brandstofffilter uit de brandstofleiding en leid perslucht door het filter in de tegenovergestelde richting van de brandstofstroom. Bij gebruik van perslucht moet een veiligheidsbril worden gedragen.
8. LUCHT- EN BRANDSTOFLEIDINGEN. Als de lucht- of brandstofleidingen tijdens het reinigen worden verwijderd, zorg er dan voor dat alle aansluitingen goed vast zitten voordat u het apparaat bedient.

Jaarlijks onderhoudsschema

LAAT EEN BRANDENDE KACHEL NOOIT ONBEHEERD ACHTER!

Opslag

Bewaar de kachel op een droge plaats, vrij van rook of stof.

Reinig aan het einde van elk verwarmingsseizoen de kachel zoals beschreven in het gedeelte ONDERHOUD. Tap de brandstoftank af en spoel deze met schone brandstof. De fabrikant raadt aan om de tank volledig te vullen met brandstof voor langdurige opslag om condensatie in de tank te minimaliseren.

Het wordt aanbevolen om diesel alleen op te slaan in containers die zijn gemarkeerd "DIESEL".

Onderhoud

⚠ WAARSCHUWING: Er kan een gevaarlijke situatie ontstaan als een kachel wordt gebruikt die is aangepast of niet goed functioneert.

Als de kachel normaal werkt:

* De vlam zit in de kachel.
* De vlam is vooral geel.
* Er is geen sterke onaangename geur, brandend oog of ander fysiek ongemak.
* Er is geen rook of roet binnen of buiten de kachel.
* Er is geen sprake van ongepland of onverklaarbaar uitvallen van de kachel.

Problemen Oplossen

Hoge limietschakelaar open circuit

1. Zorg ervoor dat de verwarming is afgekoeld, zet de tuimelschakelaar in de "OFF"-stand, wacht 5 minuten en probeer het opnieuw.

Vonken, die om vlammen vragen, maar geen of langzame motorwerking

1. Controleer bedrading naar motor (volgens bedradingsschema in handleiding).
2. Zorg ervoor dat de drukmeter op zijn plaats zit en niet beschadigd is.
3. Pas de druk aan volgens de handleiding voor een goede werking van de kachel.
4. Draai de ventilator met de klok mee terwijl de verwarming is losgekoppeld van de AC-bron om te controleren of de motor vrij is.
5. Verwijder het luchtfilterbehuizing van de motor en inspecteer de pomprotor op schade. Vervang de rotor als deze beschadigd is.
6. Als de bedrading correct is, de pomprotor in orde is en de motor niet vrij draait, vervang dan de motor of het aggregaat.
7. Vervang de olievlamregelaar als het probleem aanhoudt.
8. Controleer op vonkoverslag van de elektrode-eenheid naar de verbrandingscilinder.
9. Controleer de cad-cel op continuiteit.

Geen Vonk

1. Controleer de lengte en diameter van het verlengsnoer voor de juiste geleiding (zie pagina 5).
2. Controleer de bedrading naar de ontsteker (volgens het bedradingsschema in de handleiding).
3. Controleer de afstand tussen de elektrodesondes (2,3 - 3 mm).
4. Nog steeds geen vonk, vervang de ontstekingseenheid.
5. Vervang de olievlam-regeleenheid.

1. Motortoerental is te laag (de motor moet draaien op 3450 rpm) - Motor vervangen.
2. Draai de ventilator met de klok mee terwijl de verwarming is losgekoppeld van de AC-bron om te controleren of de motor vrij is.
3. Verwijder het luchtfilterbehuizing van de motor en inspecteer de pomprotor op schade. Vervang de rotor als deze beschadigd is.
4. Als de bedrading correct is, de rotor van de pomp in orde is en de motor niet vrij draait, vervang dan de motor of het aggregaat.
5. Vervang de olievlam-regeleenheid.

Geen Vlam te Zien

1. Controleer de bedrading naar de cad-cel (volgens het bedradingsschema in de handleiding)
2. Maak de cad-cel fotocel schoon.

a) Schuif de cad-cel uit de cad-celhouder

b) Duw de fotocel uit de zwarte rubberen cad-celbehuizing door op de 2 paarse draden te drukken
c) Maak de fotocel schoon met een zachte doek en alcohol
d) Trek de fotocel terug in de cad-celbehuizing en plaats hem terug in de houder
e) Testkachel

1. Vervang de cad-cel als de verwarming nog steeds niet werkt
2. Vervang de olievlamregeleenheid

Vlam Controle Falen

1. Controleer de bedrading in de kachel (volgens het bedradingsschema in de handleiding).
2. Vervang de olievlam-regeleenheid.

LAAT EEN BRANDENDE KACHEL NOOIT ONBEHEERD ACHTER!

* DXKH180E Afgebeeld

DXKH180E

VERVANGENDE

ONDERDELEN LIJST

LAAT EEN BRANDENDE KACHEL NOOIT ONBEHEERD ACHTER!

#DXKH080EDXKH125EDXKH180EBeschrijving
1	27175 27225	27226 Brandstof Tank
2	27176 27176	27176 Brandstof Filter Rubber Doorvoer-ring
3	27177 27177	27177 Brandstofmeter
4	26959 26959	26959 Tankdop
5	nvt nvt nvt		Zadesteun Achter
6	nvt nvt nvt		Voorste Zadelbevestiging
7	27210 27211	27212		Onderste Vat
8	27179 27179	27179		Doorvoer-ring
9	27180 27180	27180	Baugel Voor Hoge Limietschakelaar
10	27181 27	181 27181		Hoge Eindschakelaar
11	F226865	F226865	F226865	Montage Fotocel
12	nvt nvt nvt		Fotocelsensor (zie # 11)
13	27182 27	182 27182		Ontstekingselektrode
14	27183 27	183 27183 Spuitstukadapter
15	27185 27	231 27231		Rubberen Luchtslang
16	27184 27	233 27233		Rubberen Brandstofbuis
17	nvt nvt nvt			Brandstofkidingklem (verkrijg bij uw plaatselijke izerhandel)
18	27186 27	235 27207		Spuitstuk
19	27213 27	214 27215		Voorkant Bedekking
20	27288 27	217 27218		Achterkant Bedekking
21	27189 27	237 27237		Inlaat Rooster
22	nvt nvt nvt Spanning Verlichting
23	nvt nvt nvt			Stroom Kabel
24	27289 27	283 27286		Linker Zadel Bedieningszijde
25	27208 27	208 27208		Transformator
26	27280 27	284 27267		Rechts zadel
27	nvt nvt nvt			Ollefilter (zie # 75)
28	nvt	27239 27240		Wielas
29	nvt	27241 27242		Wiel
30	27291 27	274 27274		Transporthandgroep
31	nvt	27243 27243		Linker Draag Handvat
32	nvt	27245	27245	Rechter Draag Handvat
33	nvt	27247 27248		Voor Draag Handvat
34	nvt	27249	27249	Adapterbuis Ondervoet
35	nvt	27251 27251		Voel
36	nvt nvt nvt			Motor (zie # 72)
37	27193 27	253 27253		Molorsteun

#DXKH080EDX KH125EDXKH-180EBeschrivving
38	27194 27	255 27256		Ventilator Blad
39	27209 27	294 27294		Condensator
40	nvt nvt nvt	Pomplaat (zie # 72)
41	nvt nvt nvt			Pompring (zie # 72)
42	nvt nvt nvt			Rotor (zie # m en 73)
43	nvt nvt nvt		Plastic Pomp Aandrijfsleutel (zie # 72 of 73)
44	nvt nvt nvt		Schoepen (zie # 72 of 73)
45	nvt nvt nvt		Kunsts of Inlaatbehuizing (zie # 72)
46	nvt nvt nvt		Inlaatbehuizingspakking (zie # 75)
47	nvt nvt nvt			Filter (zie # 75)
49	nvt	27197	nvt	Klein Schulimfilter (zie # 75)
50	nvt nvt nvt		Stalen Kogellager (zie # 74)
51	nvt nvt nvt			Afstelveer (zie # 74)
52	nvt	27273 27	273	Druk Meter
53	nvt nvt nvt		Pompstelschroef (zie # 74)
54	nvt nvt nvt		Grote Stofdichte Spons (zie # 75)
55	27198 27	257 27258		Montage Verbrandingskamer *
56	nvt nvt nvt		Lucht Afweer Montage (zie # 55) *
57	27295 27	295 27295		Printplate
58	27200 27	200 27200		Enkelpolige Schakelaar
59	27292 27	282 27282		Thermostaatknop
60	nvt	27260 27	260	Handvat Tube Plug
62	nvt	27262	27262	Aftapplug Met Pakking
63	27202 27	202 27202		Fotocelbeugel
64	nvt nvt nvt		Messing Barb Booglitting
66	27203 27	203 27203	Printplate Beugel
67	nvt	27263 27	264	Snoerwikkel
68	nvt	27265	27266	Metalen Alstandhouder
69	27296 27	296 27296		Thermostaatkaart
70	nvt nvt nvt		Voerklem (Alleen 210K)
71	27287 27	297 27297		Ontstekingstransformatorbeugel
72	27296 27	298 27298		Elektromagnetische Klep
73	nvt	27269	27269	Wiel Hardware Kit (niøt afgebeeld)
74	27205 27	271 27272		Power Pack
75	F226831	F226831	F226831	Rotor Kit
76	F206842	F206842	F206842	Aanpassingskit
77	F221887	F221887	F221887	Filter Kit

* DXKH180E Afgebeeld

LAAT EEN BRANDENDE KACHEL NOOIT ONBEHEERD ACHTER!

SCHAKELSCHEMA

LET OP: De onderdelenlijsten en het bedradingsschema laten de kachel zien zoals deze is gebouwd. Gebruik geen andere kachel dan afgebeeld. De prestaties van de kachel worden beïnvloed door de luchtdruk instelling. Als er enige twijfel bestaat over de instelling van de luchtdruk, laat deze dan controleren. Een kachel die niet goed werkt, moet worden gerepareerd, maar alleen door een professionele, ervaren onderhoudsmonteur.

Wij

EC Verklaring van Conformiteit

Bedrijfsnaam:Adres:Postcode en stad:E-Mail adres:

Enerco Group, Inc.4560 West 160th StreetCleveland, OH [e-mail]

Verklaren dat de VoC is uitgegeven onder onze eigen verantwoordelijkheid en behoort tot de volgende produkten:

Apparaat model/produkten HETELUCHT	KACHEL
Type: DXKH080E/DXKH125E/DXKH180E
Functie: Verwarming

Het onderwerp van de verklaring die hierboven is beschreven is in overeenstemming met de EC richtlijnen:

Richtlijn inzake Machines 2006/42/EC
RoHs Richtlijn 2011/65/EU

De volgende geharmoniseerde standaarden en technische specificaties zijn toegepast:

EN.13842-2004	Oligestookte luchtverhitters met geforceerde convectie - Stationair en verplaatsbaar voor verwarming van ruimtes
EN.60335-1:2016	Veiligheid van huishoudelijke en vergelijkbare elektrische apparaten-deel 1: algemene eisen
EN 267:2009+A1	Automatische trekbranders op vloeibare brandstof
EN 298:2012	Automatische branderbesturingssystemen voor branders en apparaten die branden op gasvormige of vloeibare brandstoffen

Handtekening:

SAM-Works UK Ltd

Hemel Hempstead,

United Kingdom

Importeur:

AANKOOP: Accessoires kunnen worden gekocht bij elke lokale DeWALT®-dealer of rechtstreeks bij de fabriek.

VOOR ONDERHOUDSINFORMATIE:

www.DEWALT.com

www.2helpU.com

Houd alstublieft het model nummer, de datum van aankoop, en een beschrijving van het probleem bij de hand voor alle communicatie.

BEPERKTE GARANTIE

DEWALT® garandeert dat zijn kachels en accessoires gedurende een periode van 2 jaar vanaf de aankoopdatum vrij zijn van materiaal- en fabricagefouten. DEWALT® zal dit product gratis repareren of vervangen als het binnen de periode van 2 jaar defect blijkt te zijn, en binnen de garantieperiode op kosten van de klant met aankoopbewijs aan DEWALT® wordt geretourneerd.

Te koop in de volgende landen:

GB

DK

DE

SE

FR

FI

11

NO

NL

DeWALT®, GUARANTEED TOUGH® en het geel-zwarte kleurenschema trademarks van de DeWALT Industrial Tool Co., gebruikt onder licentie. ©2020 DeWALT. EGI/Enerco Group Inc. Onder licentie van DeWALT Industrial Tool Co

EN-13842:2004

ÄLÄ KOSKAAN JÄTÄ LÄMMITINTÄ ILMAN VALVONTAA SEN PALAESSÄ

EC Verklaring van Conformiteit
