GEBRUIKSAANWIJZING DXPH125E DEWALT

Neem bij vragen of opmerkingen contact op met:

www.DEWALT.com

GEBRUIKSAANWIJZING

DEWALT®

BIJGEVOEGDE TALEN: ENGELS, Duits, FRANS, ITALIAANS, NEDERLANDS, FINS, ZWEEDS, NOORS, DEENS

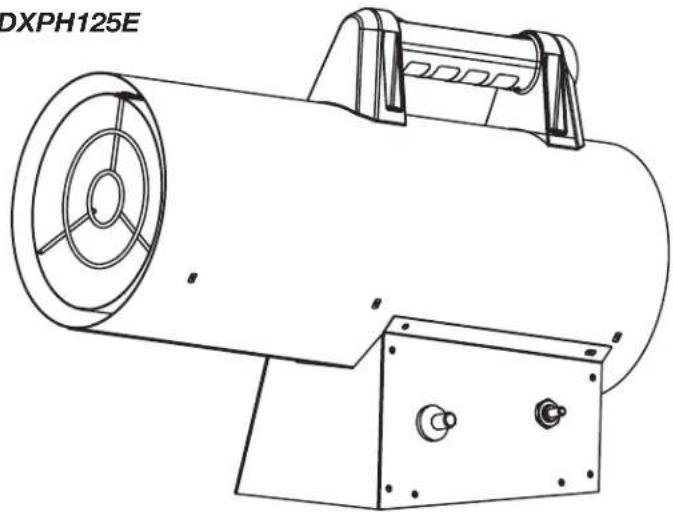

Gas geforceerde luchtverwarmer DXPH060E, DXPH125E

2531-20

EN 1596:1998+A1:2004

2531DL-0078

BEWAAR DEZE HANDLEIDING

⚠ WAARSCHUWING: LEES DEZE GEBRUIKSAANWIJZING ZORGVULDIG: Lees en volg alle instructies. Bewaar de handleiding op een veilige plek voor toekomstig gebruik. Laat niet iemand die de instructies niet gelezen heeft, de kachel monteren, aanpassen of in werking stellen.

LAAT EEN BRANDENDE KACHEL NOOIT ONBEHEERD ACHTER!

Definities: Veiligheidsrichtlijnen

De onderstaande definities beschrijven de mate van ernst voor elk signaalwoord. Lees de handleiding en let op deze symbolen.

GEVAAR: Geeft een dreigende gevaarlijke situatie aan die, indien deze niet wordt vermeden, de dood of ernstig letsel tot gevolg zal hebben.

⚠ WAARSCHUWING: Geeft een mogelijk gevaarlijke situatie aan die, indien deze niet wordt vermeden, kan leiden tot ernstig of dodelijk letsel.

△ PAS OP: Geeft een mogelijk gevaarlijke situatie aan die, als deze niet wordt vermeden, kan leiden tot licht of matig letsel.

LET OP: Geeft een gebruik aan dat geen betrekking heeft op persoonlijk letsel en welk, indien niet vermeden, kan leiden tot materiële schade.

△WAARSCHUWING: VERBRANDINGS-, INADEMINGS- EN EXPLOSIEGEVAAR. HOUD BRANDBAAR MATERIAAL, ZOALS BOUWMATERIAAL, PAPIER OF KARTON, OP VEILIGE AFSTAND VAN DE KACHEL, ZOALS AANBEVOLEN DOOR DE INSTRUCTIES. GEBRUIK DE KACHEL NOOIT IN RUIMTES DIE VLUCHTIGE OF IN DE LUCHT AANWEZIGE BRANDSTOFFEN BEVATTEN, OF PRODUCTEN ZOALS BENZINE, OPLOSMIDDELEN, VERDUNNER, STOFDEELTJES OF ONBEKENDE CHEMICALIËN.

NB: De warmtetoevoer van model DXPH125E is instelbaar van 20 kW tot 35 kW.

LAAT EEN BRANDENDE KACHEL NOOIT ONBEHEERD ACHTER!

WAARSCHUWING

Verstikkingsgevaar

• Gebruik niet in ongeventileerde ruimtes
• De luchtstroom voor verbranding en ventilatie dient niet belemmerd te worden
• Er dient adequate ventilatie te zijn om te voldoen aan de vereisten van de verbranding voor de betreffende kachel
• Zie de gebruiksaanwijzing voor de specificaties van de kachel, de gegevenskaart, of neem contact op met de fabriek om de vereisten voor de verbranding en ventilatie te bepalen.
• Het ontbreken van adequate ventilatie leidt tot gebrekkige verbranding.
• Inadequate verbranding kan koolmonoxidevergiftiging veroorzaken die leidt tot ernstige verwonding of dood. Symptomen van koolmonoxidevergiftiging zijn hoofdpijn, duizeligheid en moeite met ademhalen.
• Alleen gebruiken in een goed geventileerde ruimte en uit de buurt van brandbare stoffen materialen.
• Zorg ervoor dat de ventilator correct werkt voordat u de kachel aansteekt.

Geur van Gas

LP-gas en aardgas hebben kunstmatige geurstoffen die speciaal zijn toegevoegd voor het detecteren van gaslekken. Als er een gaslek optreedt, moet u het gas kunnen ruiken. Aangezien Propaan (LP) zwaarder is dan lucht, kan de gas geur het best laag bij de grond worden vernomen. ELKE GEUR VAN GAS IS EEN SIGNAAL OM ONMIDDELLIJK TOT ACTIE OVER TE GAAN!

• Onderneem niets dat het gas zou kunnen laten ontbranden.
  • Doe geen elektrische schakelaars aan.
• Trek niet aan elektrische- of verlengingssnoeren.
• Steek geen lucifers of enig ander vuur aan.
• Gebruik geen telefoon.
• Zorg dat iedereen meteen het gebouw en de directe omgeving verlaat. Sluit alle propaangas (LP) tank of flies brandstoftoevoer kleppen, of de hoofdtoevoer klep indien natuurlijk gas wordt gebruikt.

• Propaangas (LP) is zwaarder dan lucht en blijft laag bij de grond hangen. Als er reden is om een propaan lek te vermoeden, blijft dan weg bij lage ruimtes.

• Telefoneer uit de buurt van het lek, bel uw gasleverancier en brandweer. Ga niet terug naar de het gebouw of de ruimte met het lek.

• Blijf uit het gebouw en uit de ruimte totdat het veilig is verklaard door de brandweer en gasloverancier.
• TOT SLOT, laat uw gasleverancier en brandweer de ruimte controleren op ontsnappend gas en het gebouw en ruimte luchten voor u terugkeert. Adequaat getrainde onderhoudsmonteurs dienen alle lekken te repareren, te controleren op ieder mogelijk lek en het apparaat opnieuw voor u aan te steken.

Vervagende Geur - Geen Geur Ontdekt

• Sommige mensen ruiken niet goed en sommige mensen kunnen de kunstmatige geur die toegevoegd wordt aan propaangas (LP) niet ruiken. U dient te bepalen of u de geur in deze brandstof gassen kunt ruiken.
• Leer de geur van propaangas (LP) en aardgas herkennen.
• Roken kan uw reukvermogen aantasten. Door langere tijd in de omgeving van een geur te verkeren kan uw gevoeligheid voor die specifieke geur aantasten. Wanneer er dieren worden gehouden, kan hun geur de brandstofgeur maskeren.
• De geurstof in propaangas (LP) is kleurloos en de intensiteit van de geur kan verminderen onder sommige omstandigheden.
• Als er een ondergronds lek is kan de geur in de brandstof worden gefilterd door de bodem.
• De geur van propaangas (LP) kan op verschillende hoogtes verschillen in intensiteit. Omdat propaangas (G31) zwaarder is dan lucht kan de geur dichter bij de grond sterker zijn.
• Wees altijd alert op de geur van gas. Als u gas blijft ruiken, zelfs In hele lichte mate, behandel het als een serieus lek. Kom meteen In actie, zoals hierboven beschreven.

ATTENTIE - Belangrijke Punten Om Te Onthouden!

• Propaan (LP) gas heeft een specifieke geur. Leer deze geuren te onderscheiden. (Zie de Brandstof Gas Geur en Geur Vervaging secties op diezelfde pagina)
• Zelfs indien u niet getraind bent in onderhoud of reparatie van kachels, blijf ALTIJD bewust van de geur van propaangas (LP) en aardgas.
• Als u niet getraind bent in onderhoud en reparatie van propaangas installaties probeer de kachel dan niet aan te steken, te onderhouden of repareren, maak geen aanpassingen aan de kachel of het propaan brandstofsysteem.
• Voer regelmatig een ruik test uit bij de kachel, de verbindingen, zoals de slang en andere verbindingen etc., dit is altijd een goede veiligheidstest. Als u ook maar een kleine hoeveelheid gas ruikt, NEEM DAN ONMIDDELLIJK CONTACT OP MET UW GAS BRANDSTOF LEVERANCIER. WACHT NIET!

LAAT EEN BRANDENDE KACHEL NOOIT ONBEHEERD ACHTER!

Veiligheidsmaatregelen

DIT IS EEN VERWARMINGSTOESTEL. PROBEER NIET OM VOEDSEL OP DEZE KACHEL OP TE WARMEN OF TE KOKEN.

1. Controleer de kachel grondig op schade. Gebruik GEEN beschadigde kachel.
2. Breng GEEN wijzigingen aan de kachel aan en gebruik geen kachel die is gewijzigd van de oorspronkelijke staat.
3. Gebruik alleen propaangas.
4. Gebruik alleen DAMPONTTREKKING propaantoevoer. Als u vragen heeft over damponttrekking, neem dan contact op met uw propaanleverancier.
5. Monteer de propaangasfies verticaal (afsluitklep omhoog). Beveilig ze tegen vallen of omvallen en bescherm ze tegen schade.
6. Deze kachel is alleen voor gebruik buitenshuis. Een ruim geventileerde ruimte moet minimaal 25% vrije oppervlakte hebben. De oppervlakte is de som van het oppervlak van de muren.
7. Als op enig moment de geur van gas wordt gedetecteerd, STOP het apparaat ONMIDDELLIJK totdat de gasbron is gevonden en gerepareerd.
8. Houd de minimale afstand tot normaal brandbaar materiaal aan volgens de vereisten in Figuur 1.
9. Vanwege de hoge oppervlakte- en uitlaattemperaturen moeten kinderen en huisdieren tijdens gebruik uit de buurt van dit apparaat worden gehouden.
10. Gebruik alleen op een stabiel, horizontaal oppervlak.
11. Gebruik alleen het gespecificeerde elektrische vermogen. Als het netsnoer beschadigd is, moet het worden gerepareerd door de fabrikant, zijn serviceagent of personen met vergelijkbare kwalificaties om gevaar te voorkomen.
12. Gebruik alleen een goed geaard stopcontact of verlengsnoer.
13. Verplaats, behandel of bedien niet tenwijl het heet of brandend is.
14. Installeer dit apparaat en bewaar de gasfles in overeenstemming met de lokale/nationale wetgeving, verordeningen en normen.
15. Dek het apparaat niet af tijdens gebruik.
16. Gebruik het apparaat niet zonder dat de voor- en achter afschermingen in de correcte positie zitten. De afschermingen zijn ontworpen voor bescherming.
17. Bij sterke wind moet bijzondere aandacht worden besteed aan het kantelen van het apparaat.
18. Laat reparaties en/of onderhoud uitsluitend uitvoeren door een erkende onderhoudsmonteur.
19. Dit apparaat is ontworpen voor gebruik van de gasregelaar van 1,5 bar die voldoet aan de EN 16129 en de vereiste eisen. Neem bij twijfel contact op met uw lokale leverancier.

Eisen ten aanzien van de Ventilatie

• Voor elke kW is een permanente ventilatie van 25 cm ^2 nodig, gelijkmatig verdeeld over de vloer en hoog niveau, met een minimale uitlaat van 250 cm ^2 .
• Richt de stroom van hete lucht nooit op de gasfies.
• Gebruik de kachel nooit zonder deksel.
• Overschrijd niet 100 W/m ^3 vrije ruimte. Het minimum volume van de kamer moet groter zijn dan 100 m ^3 .
• De kachel moet worden geplaatst waar geen gevaar voor brand is. De uitlaat voor warme lucht moet minstens 3,5 m verwijderd zijn van een brandbare muur of plafond en mag nooit naar de gasfles worden gericht. Neem bij twijfel contact op met uw leverancier.
• Gebruik geen buizen. Blokkeer de inlaat- of uitlaatsecties van de kachel niet.
• Gebruik de kachel niet in kelders, of in ondergrondse ruimtes.
• Als de kachel lang op zijn maximale capaciteit moet werken, is het mogelijk dat er ijs op de gasfles ontstaat. Dit komt door overmatige damponttreking. Verwarm de gasfles niet om die reden of enige andere reden. Om dit effect te vermijden, of op zijn minst te verminderen, gebruik een grote gasfles of twee aan elkaar gekoppelde gasflessen.
• De fabrikant is niet verantwoordelijk voor enige verwonding of schade als er geen aandacht wordt besteed aan de hierboven beschreven punten. Het gebruik van dit product en de daarvoor benodigde elementen is geheel voor eigen risico van de eindgebruiker.

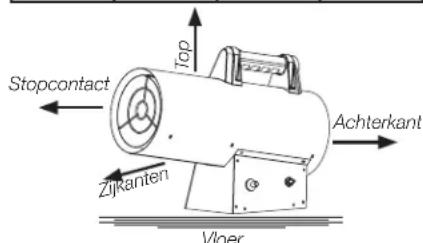

Figuur 1: Minimale Afstanden van brandbaar materiaal

Vanaf Stopcontact	Vanaf zijkanten	Vanaf Top	Vanaf Achterkant
3,5m 2m	2m 2,5m

Stopcontact Zijkanten Vloer Top Achterkant

LAAT EEN BRANDENDE KACHEL NOOIT ONBEHEERD ACHTER!

Gas Specifications

• Gebruik alleen propaan, butaan of een mengsel daarvan. Zie specificaties op het apparaat.
• Het toestel heeft een goedgekeurde gasslang van <150 cm lengte en een gasregelaar nodig. Het geheel van slang en regelaar moet voldoen aan de lokale standaarden.
• De maximale inlaatdruk van de regelaar mag niet hoger zijn dan 690 kPa.
• Gasaansluiting 0,635 cm LH is te gebruiken met 1,5Bar regelaar. Gasaansluiting 0,9525 cm LH is te gebruiken met 0-2 bar regelaar (indien nodig).
• Dit apparaat is ontworpen voor gasflessen tot 15 kg.
• Een gedeukte, verroeste of beschadigde gasfles kan gevaarlijk zijn en moet worden gecontroleerd door een gekwalificeerde gasspecialist. Gebruik nooit een gasfles met een beschadigde klepaansluiting.
• Sluit nooit een niet-gereguleerde gasfles aan op de kachel.
• Verdraai nooit de flexibele slangen. Torsiespanning op buizen en slangen kan na verloop van tijd leiden tot gaslekkage.
• De installatie van de gastles moet voldoen aan de lokale voorschriften of, bij gebrek aan lokale voorschriften, aan de normen voor opslag en behandeling van vloeibare petroleumgassen.
• Ontkoppel de gasfles als de kachel niet wordt gebruikt.
• Isoleer het apparaat van de cilinder door middel van de cilinderafsluitklep wanneer deze niet in werking is.

Lek Testen

Gasaansluitingen op de kachel worden vóór verzending op lekkage getest in de fabriek. Een volledige gasdichtheidscontrole moet worden uitgevoerd op de installatielocatie vanwege mogelijke verkeerde behandeling bij verzending en/of installatie of vanwege overmatige druk op de kachel. De kachel moet worden gecontroleerd met een volle gastles.

1. Zorg ervoor dat de veiligheidsklep in de UIT-stand staat.

2. Maak een sopje van een deel vloeibaar wasmiddel en een deel water. De zeepoplossing kan op alle gasaansluitingen worden aangebracht met een spuiffles, borstel of doek. ⚠ WAARSCHUWING: Test nooit op lekken tijdens het roken! In geval van gaslekkage mag het apparaat niet worden gebruikt of als het nog aan staat moet de gastoevoer worden afgesloten en moet de lekkage worden hersteld voordat het weer kan worden gebruikt.

3. Zet de gastoevoer AAN. En controleer alle verbindingen met de zeepoplossing. Bij een lek verschijnen er zeepbellen.

4. Schakel in geval van een lek de gastoevoer uit. Draai eventuele lekkende fittingen vast, zet dan de gastoevoer AAN en controleer opnieuw. Neem contact op met uw dealer of gasleverancier als er bellen blijven verschijnen.

Aansteken/Gebruiksaanwijzing Voorbereiding voor bediening

1. Haal de kachel uit de doos en controleer op mogelijke transportschade. Als u
   schade constateert, neem dan onmiddellijk contact op met de fabriek.
2. Open het handvat en schroef de plastic zak vast.
3. Bevestig de hendel aan de kachel met de vier meegeleverde schroeven door de vier gaten aan de bovenkant van de unit. Zie afbeelding 2.
   NB: Een gasslang en gasregelaar zijn NIET bij de verwarming inbegrepen.
4. Sluit de gastoevoerslang aan op de drukregelaar en sluit de regelaar aan op een geschikte gasfles.
5. Sluit de slang aan op de gasaansluiting op de kachel door de slangfitting met de klok mee te draaien.
6. Open de gasklep van de gasfles en controleer alle gasaansluitingen met een zeep- en wateroplossing zoals hierboven beschreven.
7. Sluit het netsnoer aan op een goed geaarde 220V - 240V, 50Hz krachtbron.

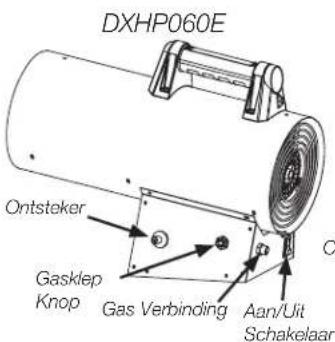

DXHP060E Ontsteker Gasklep Knop Gas Verbinding Aan/Uit Schakelaar

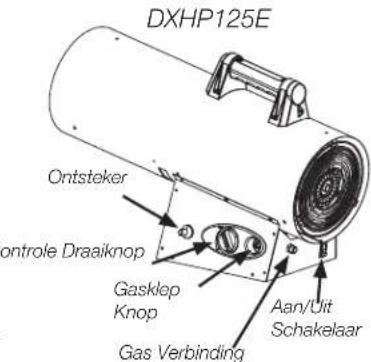

DXHP125E Ontsteker ontrole Draaiknop Gasklep Knop Gas Verbinding Aan/Uit Schakelaar

LAAT EEN BRANDENDE KACHEL NOOIT ONBEHEERD ACHTER!

Opstarten Kachel

1. Draai de aan/uit-schakelaar naar de stand AAN (I) om de ventilator te starten. NB: Voordat de kachel wordt ontstoken, moet u de kachel ventilator altijd 20 seconden laten draaien om overtollig gas weg te laten waaien.
2. Open langzaam de hoofdklep bij de propaangasfles.
3. Druk op de knop van de gasklep en druk herhaaldelijk op de ontsteker (piezoelektrische aansteker) totdat de vlam oplicht.
4. Nadat de kachel is opgestart, houdt u de klepknop ongeveer 10 seconden ingedrukt. Als de kachel stopt wanneer de klepknop is losgelaten, wacht dan een minuut en herhaal de starthandeling, terwijl u de klepknop langer ingedrukt houdt.
5. Draai alleen op het DXPH125E-model de regelknop naar de laagste stand. Nadat de kachel brandt, kunt u de brandsnelheid aanpassen door de bedieningsknop op het gewenste niveau te zetten.
   NB: Neem contact op met uw leverancier als de problemen zich blijven voordoen.
   △PAS OP: Als de ontsteking moeilijk of onregelmatig is voordat u de stappen om op te starten herhaalt, zorg er dan voor dat de ventilator niet is vergrendeld en dat de luchtinlaat en -uitlaat vrij zijn.

Stoppen Kachel

1. Sluit de klep op de propaangasfles goed.
2. Ga door met het gebruiken van de verwarming totdat alle brandstof in de slang is verbrand en zet de aan/uit-schakelaar in de stand OFF (O).
3. Koppel het netsnoer los.
   △PAS OP: Sluit altijd de brandstoftoevoer af:

• Voordat u de elektrische voeding loskoppelt

• Voordat u het apparaat verplaatst

• Na elk gebruik

HERSTART NA VEILIGHEIDSSTOP

1. Sluit de klep stevig bij de propaangasfles. Koppel het netsnoer los.
2. Wacht 5 minuten.
3. Start opnieuw op volgens de "START" procedure.

NB: Als er zojuist een nieuwe gasfles is aangesloten, moet u tenminste een minuut of langer de lucht in de gasleiding door de uitgang van de waakvlam naar buiten laten stromen.

⚠ WAARSCHUWING: Houd altijd een droge chemische brandblusser bij de hand.

BEDIENING VENTILATOR

1. Het apparaat kan ook als ventilator worden gebruikt.
2. Verwijder in dit geval de gastoevoerslang en sluit de stekker van de verwarming aan op een geschikte elektrische voeding.
3. Zet de aan/uit-schakelaar in de stand AAN (I).

1. Schakel de kachel uit.
2. Sluit de klep van de gasfles.
3. Koppel de regelaar los van de gasfles volgens de instructies die bij uw regelaar zijn geleverd.
4. Vervang de gastles.

⚠ WAARSCHUWING: Verwijder de plug of verzegeling van de gasfles ventiel alleen in ruim geventileerde ruimtes, op ruime afstand van bronnen van vuur (kaarsen, sigaretten en andere vlam producerende voorwerpen.

1. Controleer op de aanwezigheid en goede staat van de pakking voordat u de regelaar op de nieuwe gasfles aansluit.
2. Controleer of de afdichting van de regelaar correct is aangebracht en zijn functie kan vervullen.
3. Voer een lek-test uit met een zeepoplossing.

ONDERHOUD

- De kachel moet voor elk gebruik, en ten minste jaarlijks, alleen door een gekwalificeerd persoon worden geïnspecteerd. Voordat u met onderhoudswerkzaamheden aan de kachel begint, moet u de verbinding met zowel gas als elektriciteit verbreken.

⚠ WAARSCHUWING: Het hele gassysteem, slang, regelaar, waakvlam en brander moeten voor gebruik worden gecontroleerd op lekkage. Maar op zijn minst één keer per maand en elke keer dat de gasfles wordt vervangen. Controleer de slangassemblage op tekenen van extreem afschaven, scheuren of andere slijtages. Verdachte gebieden moeten op lekken worden getest. Als de slang lekt, moet deze worden vervangen door een nieuwe die voldoet aan de plaatselijke standaarden. Als deze tekenen van barsten, splijten of andere beschadigingen vertoont, moet hij worden vervangen door een nieuwe slang van dezelfde lengte en van gelijkwaardige kwaliteit. Vervang de gasslang binnen de bij de instructies van de slang voorgeschreven tijd.

Als het apparaat lange tijd niet is gebruikt, raden we aan dat een technicus voor gebruik een algemene controle uitvoert. Het is belangrijk om het volgende te doen:

1. Controleer regelmatig de toestand van de gastoevoerslang en gebruik bij vervanging alleen originele reserveonderdelen.
2. Controleer de aansluitingen van de veiligheidsthermostaat en van het thermokoppel: deze moeten altijd schoon zijn. Reinig indien nodig het ventilatorblad en de binnenkant van de kachel met perslucht.

LAAT EEN BRANDENDE KACHEL NOOIT ONBEHEERD ACHTER!

Gekwalificeerd Onderhoud

Er kan een gevaarlijke situatie ontstaan als een kachel wordt gebruikt die is aangepast of niet goed functioneert. Als de kachel goed werkt:

* De vlam blijft binnen de kachel.
* De vlam is vooral blauw met misschien wat gele puntjes.
* Er is geen sterke onaangename geur, last van brandende ogen of ander fysiek ongemak.
* Er is geen rook of roet binnen of buiten de kachel.
* De kachel valt niet herhaaldelijk ongepland of onverklaarbaar uit.

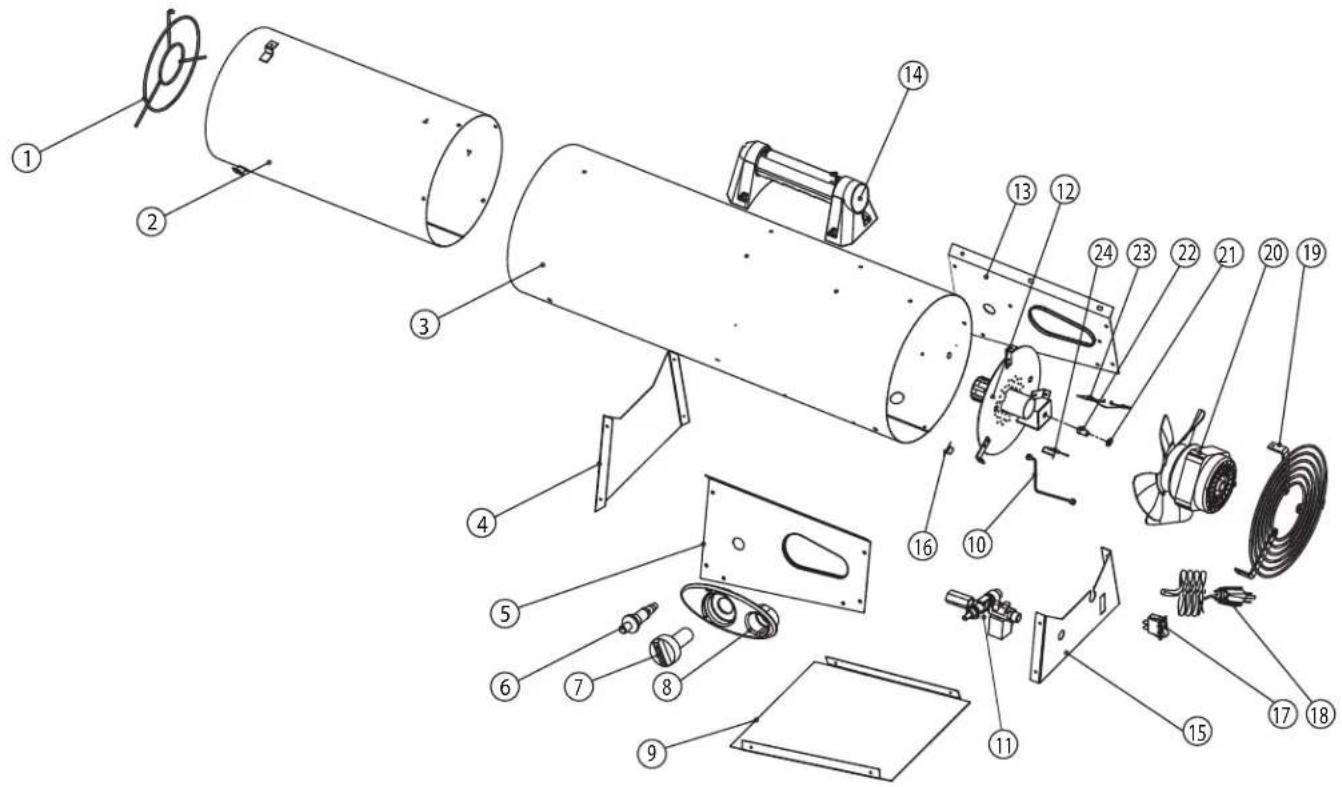

De onderdelenlijsten en de explosietekening geven de kachel weer zoals hij was gebouwd. Gebruik geen kachel die afwijkt van die in de afbeelding. Gebruik daarom ook alleen de slang, regelaar en gasfles aansluiting (een zogenaamde POL-fitting) die bij de kachel wordt geleverd. BELANGRIJK Zorg dat de kleurstreep op het hanglabel dat aan de slang is bevestigd overeenkomt met de kleur op het label bij de propaan inlaatfitting op de verwarming. Gebruik geen alternatieven. Voor deze kachel wordt de regelaar in de fabriek afgesteld zoals weergegeven in "specificaties". Als er onzekerheid is over de instelling van de regelaar, laat deze dan controleren.

Een kachel die niet goed werkt, moet worden gerepareerd, maar alleen door een getrainde, ervaren onderhoudsmonteur.

Producten die onder de garantie vallen worden kosteloos gerepareerd voor onderdelen of arbeid. Voeg een korte verklaring toe met de datum, de plaats van aankoop, de aard van het probleem en het aankoopbewijs.

Producten die niet onder de garantie vallen, worden gerepareerd tegen betaling van onderdelen en arbeid.

Opslag

• Schakel het gas uit bij de gasfles(sen) wanneer de kachel niet in gebruik is.
  • Koppel de gasfles los van de gaskachel.
• Bewaar de gasfles in een koele, droge, donkere en goed geventileerde ruimte. Bij een losgekoppelde gasfles moeten de kleppen met schroefdraad stevig zijn geinstalleerd. Plaats de gasfles ver van brandbare, explosieve of hete materialen en bij voorkeur niet in huis. Bovendien mag een gasfles nooit in de kelder of zolder worden opgeslagen.
• De gasfles moet buiten het bereik van kinderen worden bewaard.
• Bewaar of gebruik geen benzine of andere brandbare dampen en vloeistoffen in de buurt van dit of enig ander apparaat.
• Wanneer de kachel binnenshuis wordt opgeslagen, moet de verbinding tussen de gasflessen en de kachel worden losgekoppeld en de gasflessen uit de kachel worden verwijderd en buiten worden opgeslagen.
• Controleer op schade en of de gasklep goed dicht zit. Als u een beschadiging vermoedt, laat deze dan vervangen door uw gasleverancier.

Schoonmaak en Verzorging

⚠ WAARSCHUWING: Zorg ervoor dat de kachel uit staat en koel is. Reinig de kachel niet met reinigingsmiddelen die brandbaar of bijtend zijn.

• Veeg gepoedercoate oppervlaktes af met zachte, vochtige doek en zeepwater.
- Verwijder vuil, spinnenwebben en insectennesten uit de ventilatieopening van de gasflesbehuizing, het bedieningspaneel, de brander en de doorgangen van de circulatielucht van de kachel met een krachtige pijpenrager of perslucht om het apparaat schoon en veilig te houden voor gebruik.
- Maak nooit poorten of andere openingen schoon met tandenstokers of enig ander object dat de poorten zal breken en blokkeren.

LAAT EEN BRANDENDE KACHEL NOOIT ONBEHEERD ACHTER!

Oplossen van problemen

PROBLEEM OORZAAK OPLOSSINGEN
De motor werkt niet Geen stroomvoorziening Controleer het klemmenbord met een tester
De motor werkt, maar de brandergaat niet branden en na enkeleseconden stopt de kachel	De gaskraan op de fles is gesloten Open de gaskraan
	De gasfles is leeg Gebruik een nieuwe gasfles
	Het mondstuk is verstopt Verwijder het mondstuk en maak het schoon
	De solenoïde gasklep is niet open Controleer of de solenoïde klep werkt
	Er is geen vonk Controleer de positie van de elektrode
De brander gaat branden, maar naenkele seconden stopt de kachel	Kachel niet goed geaard Controleer en sluit correct aan
	Defecte verbinding tussen sensor enveiligheidsvoorziening	Controleer en sluit correct aan
	Defecte veiligheidsinrichting Vervang de veiligheidsvoorziening
De kachel stopt tijdens bedrijf Overmatige gastoevoer Controleer de drukregelaar en vervang deze indien nodig

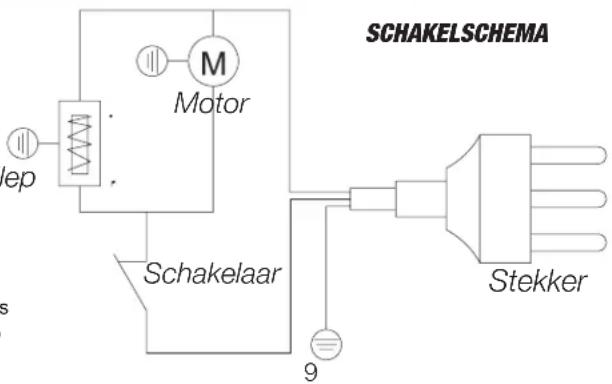

Solenoïde Klep

Als de originele bekabeling zoals geleverd bij de kachel moet worden vervangen, moet deze worden vervangen door Type AWG 105 ° C kabel of gelijkwaardig, behalve zoals aangegeven (Type SF 2.200, **SGI-250° C)

LAAT EEN BRANDENDE KACHEL NOOIT ONBEHEERD ACHTER!

#60K125KBeschrijving				Hoeveelheid	#60K125KBeschrijving				Hoeveelheid
1 20989 20978		Houder Stopcontact 1			14 40801 40801 Handvat		1
2 20954 20979		Verbrandingskamer 1			15 20962 20985 Basis Achter Paneel		1
3 20914 20925		Buitenste Vat 1			16 20976 20975 Hoge Grensschakelaar		1
4 20955 20980		Basis Voorpaneel 1			17 20964 20964 Schakelaar		1
5 20956 20981		Linker Basispaneel (DXPH125E hier afgebeeld) 1			18 20965 20965 Elektrische Voedingskabel (J-type)		1
6 20957 20957		Ontsteker 1				20966 20966 Elektrische Voedingskabel (F-type)		1
7 N v.t.	20982 Bedieningsknop		1			20967 20967 Elektrische Voedingskabel (G-type)		1
8 N v.t.	20983 Decoratief Paneel		1		19 20968 20986 Inlaathouder		1
9 20920 20931		Basis Bodempaneel		1	20 20969 20987 Ventilatormotor		1
10 20977 20958		Brander Toevoerbuis		1	21 20970 20970 Openingsbout		1
11 20959 20984		Klepconstructie		1	22 20971 20988 Opening		1
12 20974 20963		Branderconstructie		1	23 20972 20972 Thermokoppel		1
13 20916 20927			Rechter Onder Paneel (DXPH125E hier afgebeeld)	1	24 20973 20973 Ontstekingselektrode		1

LAAT EEN BRANDENDE KACHEL NOOIT ONBEHEERD ACHTER!

DEWALT®

GEBRUIKSAANWIJZINGEN EN HANDLEIDING EIGENAAR

GAS GEFORCEERDE LUCHTVERWARMER DXPH060E DXPH125E

AANKOOP: Accessoires kunnen worden gekocht bij elke lokale DEWALT®-dealer of rechtstreeks bij de fabriek.

VOOR ONDERHOUDSINFORMATIE:

www.DEWALT.com

www.2helpU.com

Houd alstublieft het model nummer, de datum van aankoop, en een beschrijving van het probleem bij de hand voor alle communicatie.

BEPERKTE GARANTIE

DeWALT® garandeert dat zijn kachels en accessoires gedurende een periode van 2 jaar vanaf de aankoopdatum vrij zijn van materiaal- en fabricagefouten.

D=WALT® zal dit product gratis repareren of vervangen als het binnen de periode van 2 jaar defect blijkt te zijn, en binnen de garantieperiode op kosten van de klant met aankoopbewijs aan D:WALT® wordt geretourneerd.

Te koop in de volgende landen:

GB

DE

FR

IT

NL

DK

SE

FI

NO

DrWALT®, GUARANTEED TOUGH® en het geelzwarte kleurenschema trademarks van de DeWALT Industrial Tool Co., gebruikt onder licentie. ©2020 DrWALT. EGI/Enerco Group Inc. Onder licentie van DrWALT Industrial Tool Co

2531-20

EN 1596:1998+A1:2004

2531DL-0078

ÄLÄ KOSKAAN JÄTÄ LÄMMITINTÄ ILMAN VALVONTAA SEN PALAESSA
