GEBRUIKSAANWIJZING ATXC60BV1B DAIKIN

Gebruikershandleiding Draadloze handset

Dutch

Overzicht Afstandsbediening 6

Voorbereiden voor werking 7

BEDIENING

Aanpassen van de luchtstroomrichting 13

ECO+ bediening 14

SLEEP bediening 15

POWERFUL bediening 16

QUIET bediening.... 17

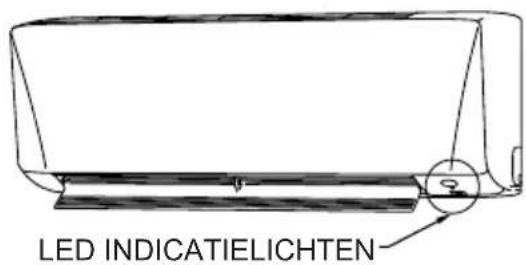

LED bediening 18

TIMER bediening 19

Storingdiagnose 21

ZORG EN REINIGEN 24

Afbeeldingen in deze handleiding dienen enkel als uitleg voor de gebruiker. En kunnen verschillen van de werkelijke machine. Zijn onderhevig aan wijziging zonder kennisgeving vooraf. Voor de ontwikkeling van toekomstige producten.

Veiligheidsmaatregelen

Lees de voorzorgsmaatregelen in deze handleiding zorgvuldig voordat u de unit bedient.

Dit apparaat is gevuld met R32.

• Bewaar deze handleiding na het lezen op een handige plek zodat u deze zo nodig kunt raadplegen. Wanneer de uitrusting wordt overgedragen naar een nieuwe gebruiker, zorg er dan ook voor dat u deze handleiding meegeeft.
• Bewaar deze handleiding op een plek waar de bediener deze makkelijk kan vinden.
• Lees alle veiligheidsmaatregelen in deze handleiding zorgvuldig voordat u de unit bedient.
• Vanwege veiligheidsredenen moet de bediener de volgende maatregelen zorgvuldig lezen.
• De maatregelen hierin beschreven zijn geclassificeerd als WAARSCHUWING en VOORZICHTIG. Ze bevatten beide belangrijke informatie met betrekking tot veiligheid. Zorg ervoor dat u kennis neemt van alle voorzorgsmaatregelen.

WAARSCHUWING

Het niet juist opvolgen van deze instructies kan resulteren in lichamelijk letsel of de dood.

VOORZICHTIG

Het niet juist inlezen in deze instructies kan leiden tot schade aan bezittingen of lichamelijk letsel, wat afhankelijk van de omstandigheden ernstig kan zijn.

Probeer nooit dingen uit. Zorg ervoor dat u deze instructies opvolgt.

Sluit altijd aan op een geaarde verbinding.

Maak de airconditioner en afstandsbediening nooit nat met water.

Raak de airconditioner en afstandsbediening nooit aan met natte handen.

WAARSCHUWING

- Het apparaat moet worden bewaard in een ruimt zonder voortdurend werkende ontstekingsbronnen (bijvoorbeeld: open vuur, bediening van een gasapparaat of een elektrische verwarming).

- Doorboor of verbrandt niet.

- Wees u ervan bewust dat koelmiddelen geen geur mogen bevatten.

- Om vuur, explosie en letsel te vermijden mag u de unit niet bedienen wanneer schadelijke stoffen, waaronder ontvlambare of bijtende gassen, worden gedetecteerd vlakbij de unit.

- Het is niet goed voor uw gezondheid om uw lichaam gedurende lange tijd bloot te stellen aan de luchtstroom.

- Plaats geen objecten, inclusief staafjes, uw vingers, etc. in de luchtinlaat of -uitlaat. Onjuiste werking van het product, productschade of letsel kan ontstaan door contact met de hoge snelheid ventilatorbladen van de airconditioner.

- Probeer de airconditioner niet zelf te repareren, demonteren of aan te passen aangezien dit kan resulteren in waterlekkage, elektrische schokken of brandgevaar.

- Probeer de airconditioner niet zelf te installeren of repareren. Onvakkundig vakmanschap kan resulteren in waterlekkage, elektrische schokken of brandgevaar. Neem contact op met uw lokale dealer of gekwalificeerd personeel voor installatie en onderhoud.

- Gebruik geen ontvlambare spray in de buurt van de airconditioner, omdat dit kan resulteren in brand.

- Plaats geen ontvlambare items, zoals spuitbussen, binnen 1 meter van de luchtuitlaat.

- De spuitbussen kunnen exploderen als resultaat van hete lucht die uit de in-of uitlaat van de units stroomt.

- Wanneer de airconditioning niet goed werkt (deze een brandlucht verspreidt, etc.) zet dan de stroom van de unit uit en neem contact op met uw lokale dealer. Doorgaande bediening onder zulke omstandigheden kan resulteren in een storing, elektrische schokken of brandgevaar.

- Gebruik geen koelmiddel anders dan hetgeen wat staat aangegeven op de outdoor unit (R32) tijdens het installeren, verplaatsen of repareren. Het gebruik van ander koelmiddel kan problemen of schade veroorzaken aan de unit of persoonlijk letsel.

- Het koelmiddel gebruikt in de airconditioner is veilig. Hoewel er geen lekkage zou moeten ontstaan, zorg ervoor dat als dit toch gebeurt, dat het koelmiddel niet in contact komt met vlammen, gasverwarmers, kerosineverwarmers of gasbereik.

- Wanneer de airconditioner niet goed koelt, kan het koelmiddel lekken dus bel uw dealer. Wanneer u reparaties uitvoert tijdens het toevoegen van koelmiddel, bespreek de aard van deze reparaties dan met ons servicepersoneel.

- Reinig de airconditioner niet met water, aangezien dit kan resulteren in elektrische schokken of brand.

- Zorg ervoor dat u een aardlekkagestop installeert. Het niet installeren van een aardlekkagestop kan resulteren in elektrische schokken of vuur.

- Sluit de airconditioner enkel aan op het gespecificeerde voedingscircuit. Stroomtoevoer anders dan de aangegeven toevoer kan resulteren in elektrische schokken, oververhitting en branden.

- Zorg ervoor dat u de unit aard. Aard de unit niet aan een nutsleiding, bliksemafleider of telefoonaarde. Imperfecte aarding kan resulteren in elektrische schokken.

VOORZICHTIG

- Wees u ervan bewust dat langdurige, directe blootstelling aan koele of warme lucht van de airconditioner of aan lucht die de koud of te warm is, schadelijk kan zijn voor uw fysieke conditie en gezondheid.

- Gebruik de airconditioner niet voor doeleinden anders dan waarvoor het is bedoeld. Gebruik de airconditioner niet voor het koelen van precisie-instrumenten, voedsel, planten, dieren of kunstwerken, omdat dit invloed kan hebben op de prestatie, kwaliteit en/of levensduur van het betrokken object.

- Stel planten of dieren niet direct bloot aan de luchtstroom van de unit, omdat dit bijwerkingen kan veroorzaken.

- Plaats geen apparaten die vlammen produceren op plekken die zijn blootgesteld aan de luchtstroom van de unit, omdat dit de verbranding van de brander kan aantasten.

- Blokkeer de luchtinlaten en -uitlaten niet. Verminderde luchtstroom kan resulteren in gebrekkige prestatie of problemen.

- Pas op voor brand wanneer er koelmiddel lekt. Wanneer de airconditioner niet juist werkt, bijv. geen koele of warme lucht genereert, kan het lekken van koelmiddel de oorzaak zijn. Raadpleeg uw dealer voor assistentie. Het koelmiddel in de airconditioner is veilig en lekt normaal gesproken niet. Echter, in het geval van lekkage kan contact met een onbedekte brander, verwarmer of fornuis resulteren in het ontstaan van schadelijke assen. Gebruik de airconditioner niet totdat een gekwalificeerde servicepersoon bevestigt dat de lekkage is gerepareerd.

- Zet of plaats geen objecten aan de buitenunit. Het vallen van uzelf of objecten kan letsel veroorzaken.

- Plaats objecten die gevoelig zijn voor vocht niet direct onder de binnen- of buitenunits. Onder bepaalde omstandigheden kan condensatie onder de hoofdunit of koelpijpen, vuil in de luchtfilter of afvoerblokkage druppelen veroorzaken, wat kan resulteren in vervuiling of gebreken aan het betrokken object.

- Na langdurig gebruik, controleer de unitstand en de bouten op schade. Wanneer dit beschadigd wordt achtergelaten, kan de unit vallen en letsel veroorzaken.

- Raak de luchtinlaat of aluminium lamellen van de binnen- of buitenunits niet aan om letsel te voorkomen.

- Het apparaat is niet bedoeld voor gebruik door kinderen of onbekwame personen zonder toezicht. Aantasting van lichaamsfuncties en schade aan de gezondheid kunnen het gevolg zijn.

- Er moet toezicht gehouden worden op kinderen om er zeker van te zijn dat ze niet spelen met de unit of de afstandsbediening. Onopzettelijke bediening door een kind kan resulteren in aantasting van lichaamsfuncties en schade aan de gezondheid.

- Zit niet op de buitenunit. Zet geen dingen op de unit en trek niet aan de unit. Dit wel doen kan ongelukken veroorzaken, zoals vallen of omkieperen, wat kan resulteren in letsel, storing van het product of productschade.

• Gebruik geen kracht op de binnen- en buitenunits, anders kan er schade aan het product ontstaan.
• Plaats geen objecten rond de binnenunit. Dit wel doen kan een negatieve invloed hebben op de prestatie, productkwaliteit en levensduur van de airconditioner.
• Zorg ervoor dat huisdieren niet op de airconditioner plassen. Het plassen op de airconditioner kan resulteren in elektrische schokken of brand.
• Zit niet op en hang niet aan het boven- en onderpaneel. Het boven- en onderpaneel kunnen vallen en letsel of productschade kan het resultaat zijn.
• Geef het boven- en onderpaneel geen zwaai. Het boven- en onderpaneel kunnen mensen of objecten raken en resulteren in letsel of schade aan bezittingen.
• Laat kinderen niet spelen rond het boven- en onderpaneel. Dit kan resulteren in letsel of schade aan bezittingen.
• Trek niet aan de draden. De draden kunnen gebroken zijn en het boven- en onderpaneel kunnen vallen en resulteren in letsel of schade aan bezittingen.
• Plaats geen obstakels in het pad van de panelen. Het boven- en onderpaneel kunnen vallen en resulteren in letsel of schade aan bezittingen.
• Buig of beschadig de draden niet. De draden kunnen gebroken zijn en het boven- en onderpaneel kunnen vallen en resulteren in letsel of schade aan bezittingen.
• Plaats geen objecten op het boven- en onderpaneel, anders kan dit resulteren in storing van het product.
• Gebruik geen onstabiele standaard tijdens bediening of onderhoud van de airconditioning, anders kunt u vallen of uzelf letsel toebrengen.
• Bewaar de afstandsbediening op plekken buiten bereik van kinderen. Onjuist hanteren van de afstandsbediening kan resulteren in letsel.

• Om zuurstofuitputting te voorkomen moet u ervoor zorgen dat de ruimte juist is geventileerd wanneer apparatuur zoals een brander samen met de airconditioner worden gebruikt.
• Zorg er voor het reinigen voor dat u de bediening van de unit stopt, de stop uitschakelt of de stroomdraad verwijdert.
• Anders kan een elektrische schok resulteren in letsel.
• luit de airconditioner niet aan op een stroomtoevoer die anders is dan de gespecificeerde. Dit kan problemen of brand veroorzaken.
• Afhankelijk van de omgeving moet een aardlekkagestopper worden geïnstalleerd. Het niet hebben van een aardlekkagestopper kan resulteren in elektrische schokken.
• Leg de afvoerslang zodanig neer dat de afvoer soepel gaat. Onvolledige afvoer kan ervoor zorgen dat het gebouw en de meubels etc. nat worden.
• Plaats geen objecten in de directe nabijheid van de buitenunit en laat geen bladen of ander vuil bij de unit komen.

Bladeren zijn een broeinest voor kleine dieren die in de unit kunnen kruipen.

Wanneer deze dieren eenmaal in de unit zijn kunnen ze storingen, rook of brand veroorzaken wanneer ze contact maken met elektrische onderdelen.

- Bedien niet met natte handen om elektrische schokken te voorkomen.

- Reinig de binnenunit niet met water, gebruik enkel een licht vochtige doek.

- Plaats geen dingen zoals vazen met water of iets anders bovenop de unit. Water kan in de unit doordringen en elektrisch isolaties verminderen, wat kan resulteren in een elektrische schok.

Installatiegebied.

■ Om de airconditioner te installeren in de volgende soorten ruimtes, raadpleeg de dealer.

• Plekken met een olieachtige omgeving of waar stoom of roet ontstaat.
• Zoutige omgevingen zoals kustgebieden.
• Plekken waar sulfidegas ontstaat, zoals warmwaterbronnen.
• Plekken waar sneeuw de buitenunit kan blokkeren.
• De binnenunit moet ten minste 1m van een televisie of radio worden geplaatst (unit kan storing van beeld of geluid opleveren).
• De afvoer van de buitenunit moet worden afgevoerd naar een goede afvoerplek.

Houd rekening met geluidsoverlast voor uw buren.

■ Let ook op werkingslawaai.

- Selecteer de volgende soorten locaties:

A. Een plek die goed bestand is tegen het gewicht van de airconditioning met weinig werkingslawaai en vibraties.
B. Een plek waar warme luchtstroom uit de luchtuitlaat van de buitenunit en werkingslawaai geen overlast voor buren veroorzaakt.
- Zorg ervoor dat er zich geen obstakels bevinden vlakbij de luchtuitlaat van de buitenunit.
- Obstructies kan resulteren in slechte prestatie en meer lawaai. Wanneer er een ongebruikelijk geluid optreedt, vraag dan advies aan uw dealer.

Elektrisch werk.

- Zorg voor de stroomtoevoer voor dat u een apart voedingscircuit gebruikt voor de airconditioner.

Verplaatsen van het systeem.

- Raadpleeg uw Daikin dealer voor het verbouwen en verplaatsen.

Opmerking is enkel geldig voor Turkije: De levensduur van onze producten is tien (10) jaar

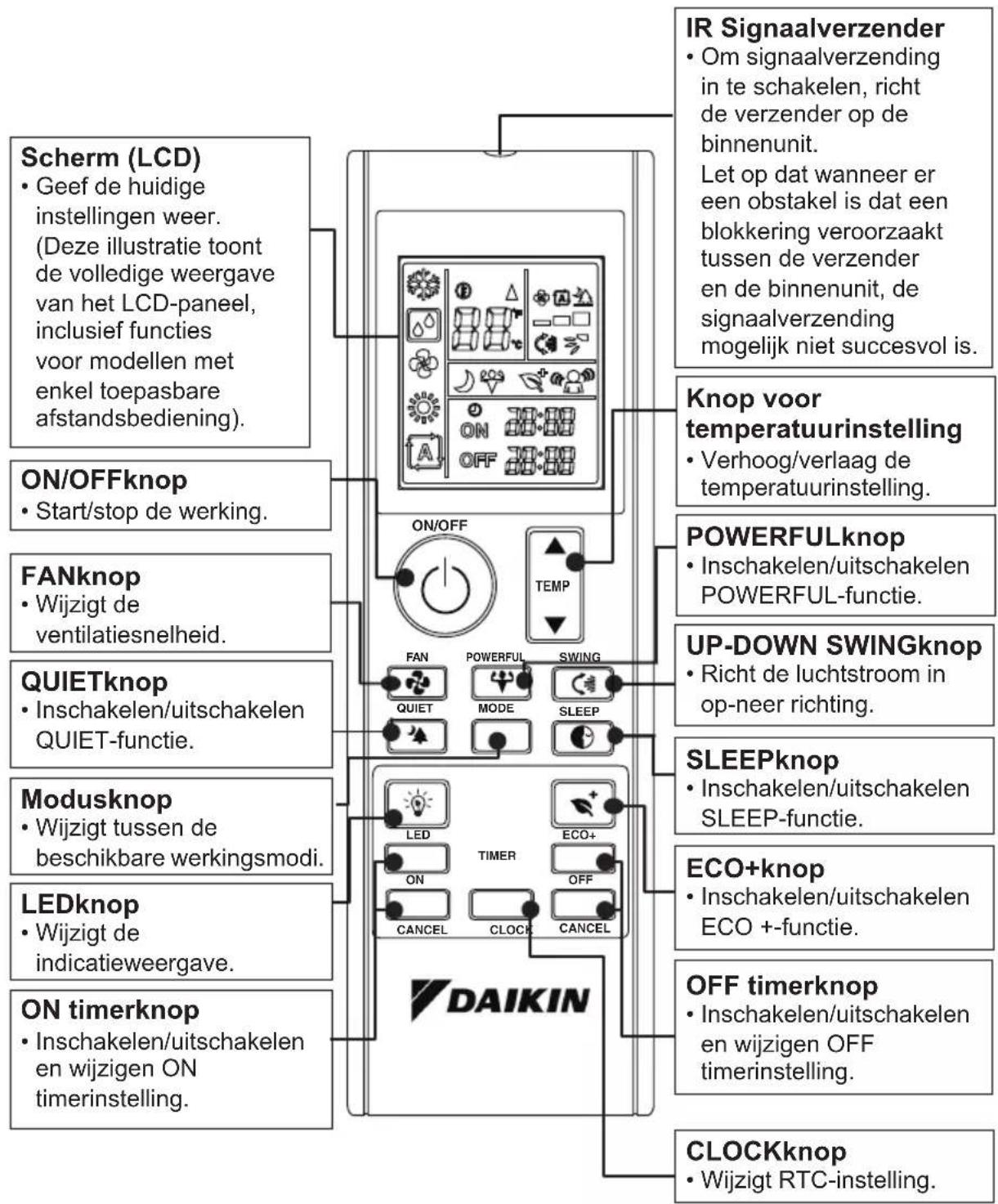

OVERZICHT AFSTANDSBEDIENING

Scherm (LCD) • Geef de huidige instellingen weer. (Deze illustratie toont de volledige weergave van het LCD-paneel, inclusief functies voor modellen met enkel toepasbare afstandsbediening). ON/OFFknop • Start/stop de werking. FANknop • Wijzigt de ventilatiesnelheid. QUIETknop • Inschakelen/uitschakelen QUIET-functie. Modusknop • Wijzigt tussen de beschikbare werkingsmodi. LEDknop • Wijzigt de indicatieweergave. ON timerknop • Inschakelen/uitschakelen en wijzigen ON timerinstelling. IR Signaalverzender • Om signaalverzending in te schakelen, richt de verzender op de binnenunit. Let op dat wanneer er een obstakel is dat een blokkering veroorzaakt tussen de verzender en de binnenunit, de signaalverzending mogelijk niet succesvol is. Knop voor temperatuurinstelling • Verhoog/verlaag de temperatuurinstelling. POWERFULknop • Inschakelen/uitschakelen POWERFUL-functie. UP-DOWN SWINGknop • Richt de luchtstroom in op- neer richting. SLEEPknop • Inschakelen/uitschakelen SLEEP-functie. ECO+knop • Inschakelen/uitschakelen ECO +-functie. OFF timerknop • Inschakelen/uitschakelen en wijzigen OFF timerinstelling. CLOCKknop • Wijzigt RTC-instelling.

Voorbereiden voor werking

■ Accessoires

De volgende accessoires zijn inbegrepen.

Gipsplaatschroef	Batterij Afstandsbedieninghouder
2	2	1

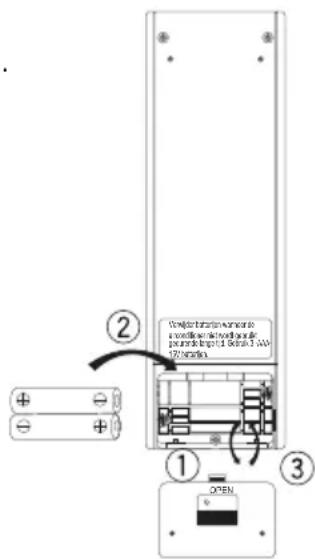

■ Om de batterijen in te stellen

1. Verwijder het batterijklepje aan de achterkant van de afstandsbediening.
2. Breng twee droge batterijen in (LR03:AAA).
3. Zet het batterijklepje terug zoals het was.

Verwijderingsvereisten

Verwijderingsvereisten
De batterijen die zijn geleverd met de afstandsbediening zijn gemarkeerd met dit symbool.
Dit betekent dat de batterijen niet bij het restafval mogen worden gedaan.
Wanneer er zich een chemisch symbool bevindt onder het symbool, betekent dit dat de batterij
een zware metaalsoort bevat boven een bepaalde concentratie.
Mogelijke chemische symbolen zijn:
■ Pb: lead (>0,004%)

Afvalbatterijen moeten worden behandeld in een speciale behandelingsfaciliteit voor hergebruik. Door juiste verwijdering draagt u bij aan het voorkomen van potentiële negatieve gevolgen voor het milieu en de gezondheid van de mens. Neem contact op met de lokale autoriteit voor meer informatie.

• Verwijder batterijen uit de afstandsbediening wanneer de airconditioner niet zal worden gebruikt gedurende een lange tijd.
• Wanneer u de batterijen vervangt is het aanbevolen om beide batterijen te vervangen voor hetzelfde type batterij.
• Batterijen zouden één keer per jaar moeten worden vervangen. Echter, wanneer het display van de afstandsbediening begint te vervagen of wanneer de afstandsbediening minder presteert, vervang beide batterijen dan met nieuwe AAA:LR03 batterijen.
• De bijgevoegde batterijen zijn verstrekt voor het eerste gebruik van de airconditioner. De gebruiksperiode van deze batterijen is afhankelijk van de fabrieksdatum van de airconditioner.

Voorbereiden voor werking

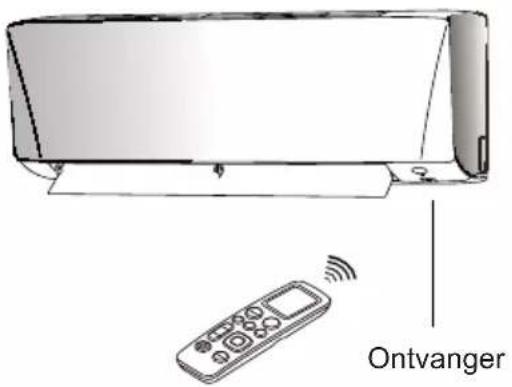

■ Om de afstandsbediening te bedienen

• Richt de verzender van de afstandsbediening op de ontvanger van de binnenunit.
• Zorg ervoor dat er zich geen blokkade bevindt tussen de binnenunit en de afstandsbediening, zoals een gordijn, omdat signaalverzending onsuccesvol zal zijn.
• De maximale afstand voor succesvolle communicatie is ongeveer 7m.

Ontvanger

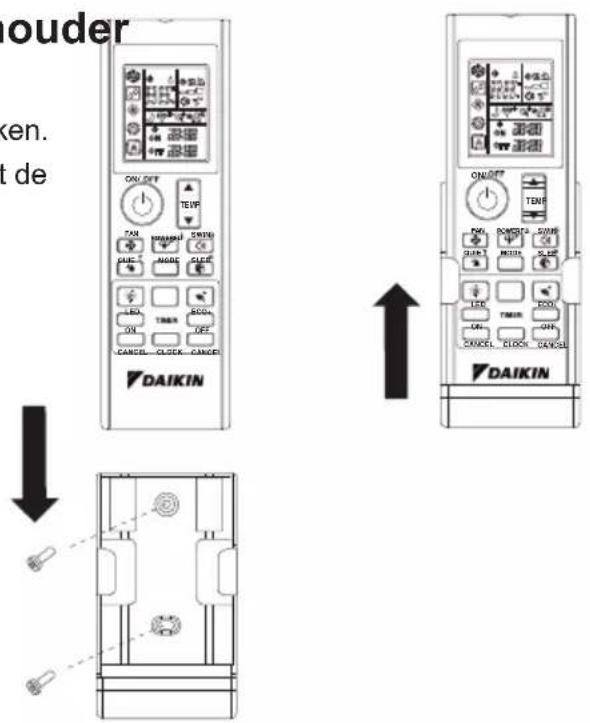

■ Om de afstandsbedieninghouder op de muur te bevestigen

1. Kies een locatie waar het signaal de unit kan bereiken.
2. Bevestig de houder op de muur, een pilaar etc. met de schroeven die zijn geleverd bij de houder.
3. Plaats de afstandsbediening op de houder.

ouder den. de DAIKIN ON/OFF TEVFS TAN NAMANI SRING GUEC MAGE SLICE LED TPPER SCOL ON OFF CANCEL CLOCK CANDER ON/OFF TEVFS FNV POMETER SWIFT QUANT MUSH SLICE LED ECOL ON OFF CANCEL CLOCK CANDER DAIKIN

■ Over de afstandsbediening

• Laat de afstandsbediening niet vallen en maak deze niet nat.
• Stel de afstandsbediening nooit bloot aan direct zonlicht.
• Stof op de lens van de verzender zal de gevoeligheid verminderen.
• Signaalcommunicatie kan worden beïnvloed wanneer de airconditioner wordt geïnstalleerd dicht bij een elektrische fluorescerende lamp (zoals een typ omvormer-lamp) in de ruimte.

Voorbereiden voor werking

■ Om de klok in te stellen

1. Druk op de CLOCK-knop en houd deze vast om de tijd in te stellen.

• knpert
- Bijvoorbeeld, wanneer de huidige tijd 8 uur 's ochtends is, wordt

- De afstandsbediening gaat automatisch in de klokinstellingsmodus na het inbrengen van de batterij. Het wordt aanbevolen dat de klokinstelling te voltooien voor bediening.

AUTO • COOL • DRY • FAN • HEAT bediening

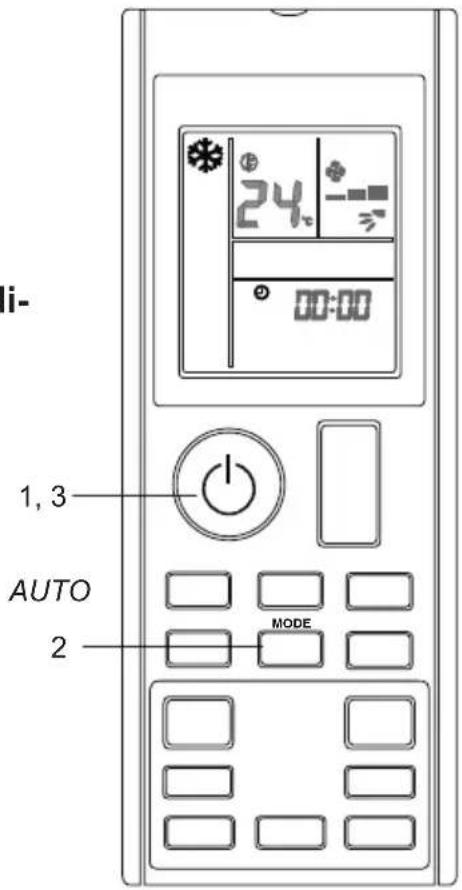

■ Om bediening te starten

1. Druk op knop om bediening van de unit te starten.

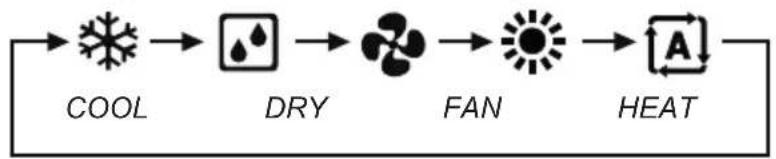

2. Druk op de knop MODE om de gewenste bedi- eningsmodus te selecteren.

- Elke druk op de knop bevordert de beschikbare bedieningsmodus in onderstaande volgorde:

1. Druk opnieuw op knop om de unitbediening te stoppen.

i- 1,3 AUTO 2 MODE

• Opmerking

Werkingsmodus Omschrijving
COOL	De airconditioner koelt de ruimte door de warmte naar de buitenunit te laten gaan.
DRY	De airconditioner werkt door de vochtigheid van de ruimte te beheersen door de de ventilatiesnelheid van de binnenunit te reguleren. Daarom is handmatige aanpassing van de ventilatiesnelheid in de DRY modus niet beschikbaar.
FAN	De indoorunit van de airconditioner werkt enkel in de ventilatiemodus.
HEAT	De airconditioner warmt een ruimte op om op de ingestelde temperatuur te zijn.
AUTO	De airconditioner koelt of verwarmt een ruimte tot de ingestelde temperatuur. Hij wijzigt automatisch tussen koelen en verwarmen zoals noodzakelijk.

■ Opmerkingen voor de werkingsomstandigheden.

• De airconditioner zal altijd een kleine hoeveelheid stroom verbruiken, zelfs in stand-by-modus.
• Zorg ervoor dat de stroomtoevoer/-onderbreker is uitgeschakeld wanneer de airconditioner gedurende lange tijd niet zal worden gebruikt.

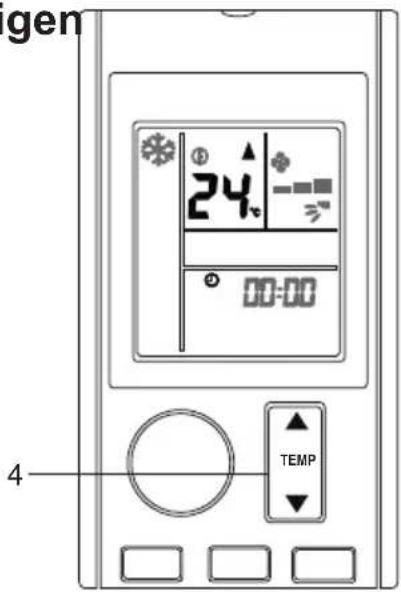

■ Om de temperatuurinstelling te wijzigen

4. Druk op knop

- De temperatuursegmenten op het LCD-scherm zullen wijzigen wanneer op knop ▲ of ▼ wordt gedrukt.

Werkingsmodus COOL HEAT AUTO DRY & FAN
Instellen van het temperatuurbereik	18°C - 32°C	10°C - 30°C	18°C - 30°C	Niet van toepassing

• Druk tegelijkertijd op ▲ en ▼ om de temperatuurweergave van de unit te wijzigen in Celsius (°C) of Fahrenheit (°F).
  • Bijvoorbeeld, ^® 24 _c → ^® 76 ^°

■ Tips om energie te besparen

• Houd de temperatuurinstelling op een gematigd niveau (koel de ruimte niet teveel af).

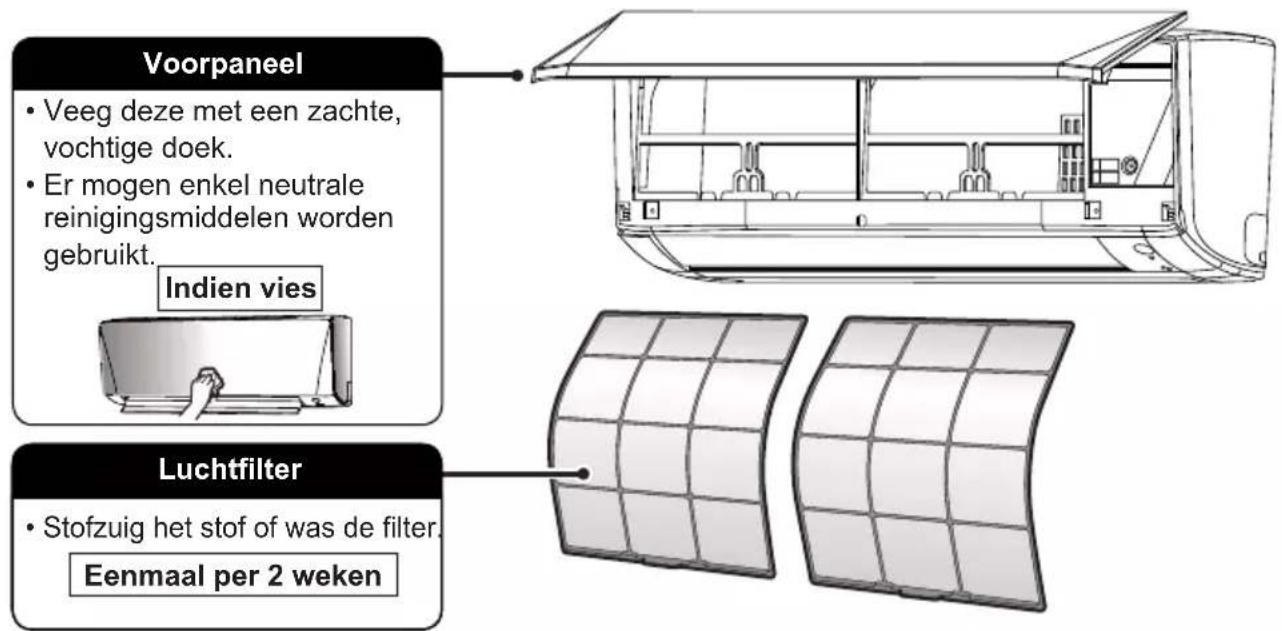

• Reinig de luchtfilters om troep te voorkomen die bij kan dragen aan inefficiënte werking en verspilling van energie.
  ** Het wordt aanbevolen om de filter elke 2 weken te reinigen bij normaal gebruik.

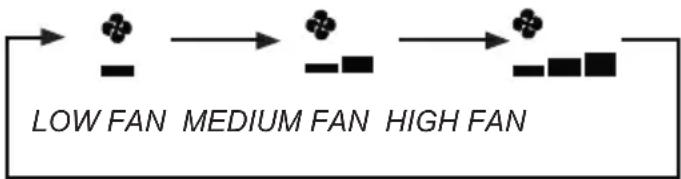

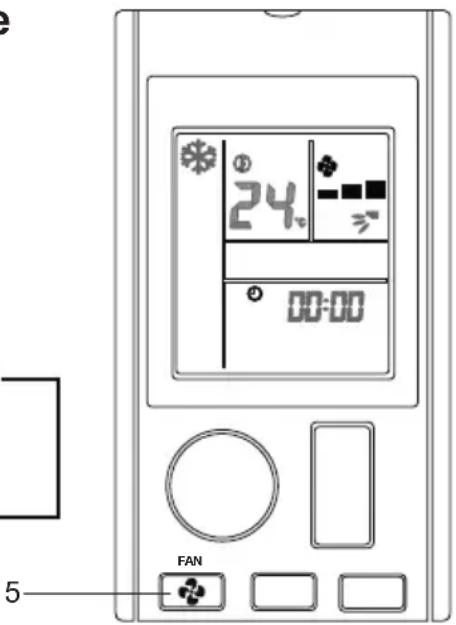

■ Om de snelheidsinstelling van de ventilator te wijzigen

5. Druk op knop .

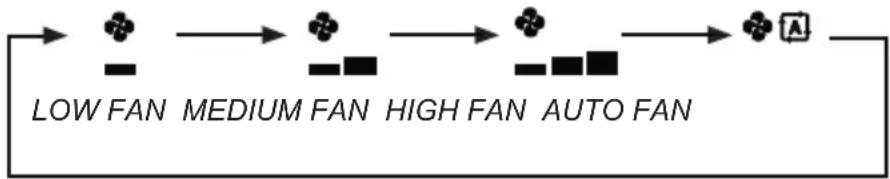

• Elke druk op de knoop verhoogt de ventilatie snelheidsmodus in opvolgende volgorde.
  • In COOL & HEAT modus:

- In FAN modus:

- Ventilatie snelheidsinstelling niet beschikbaar in DRY modus.

24 00:00 FAN

■ Opmerkingen voor de snelheidsinstelling van de ventilator

• Wanneer de ventilatiesnelheid is ingesteld op AUTO ventilatesnelheid, zal de luchtstroomsnelheid zich automatisch aanpassen op basis van de kamertemperatuur en de door de gebruiker geselecteerde temperatuurinstelling.
• Koel- en verwarmingseffect zal worden beïnvloed op een lagere luchtstroomsnelheid.

Aanpassen van de luchtstroomrichting

■ Om de luchtstroom in de op-neer richting te wijzigen (UP-DOWN stroming)

1. Druk op knop

- Om de lucht in een specifieke richting te krijgen, druk op knop en wacht tot de lamel naar de gewenste richting verplaatst en druk opnieuw op de knop.

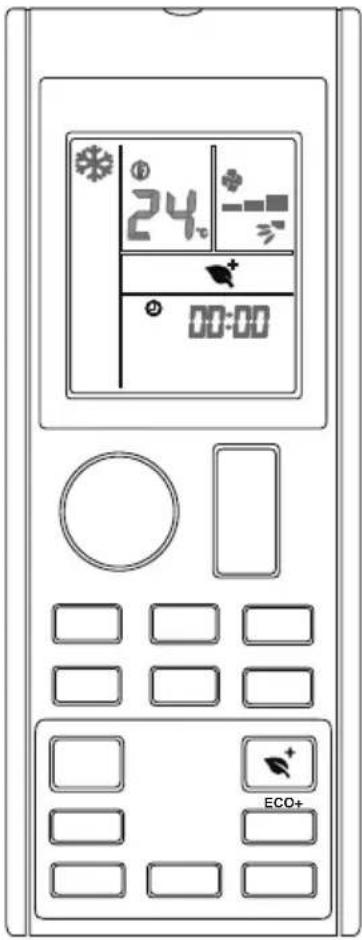

■ Om ECO+ werking te starten

1. Druk op knop

• + worden weergegeven op de LCD.

■ Om ECO+ werking te annuleren

2. Druk op knop

- verdwijnen van de LCD. De vorige instelling gebruikt voor de ECO+ werking zal worden hervat.

24 00:00 ECO+

■ Opmerkingen voor ECO+ werking

• Deze werking past de werkingsconditie aan op een energiebesparingsniveau door het beperken van het maximale stroomverbruik van de airconditionerunit.
• ECO+ werking zal worden gestopt wanneer SLEEP-bediening is geactiveerd.
• ECO+ is enkel beschikbaar in COOL en HEAT modus.

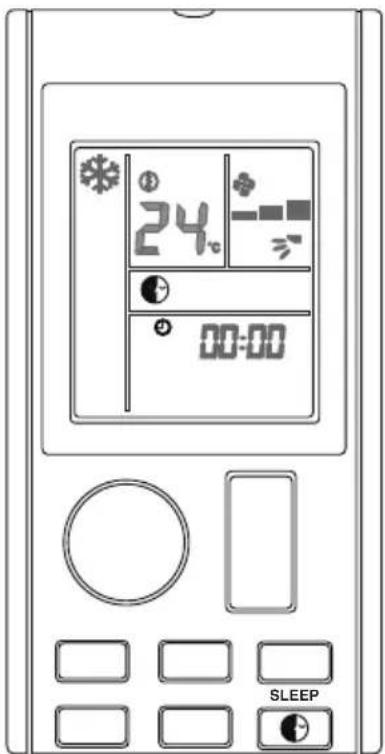

SLEEP bediening

■ Om SLEEP werking te starten

1. Druk op knop .

• Zal worden weergegeven op de LCD.
- LED-indicatielampjes van de unit worden gedimd.

■ Om SLEEP werking te annuleren

2. Druk op knop .

- Zal verdwijnen van de LCD. De vorige instelling gebruikt voor de SLEEP werking zal worden hervat.

24 00:00 SLEEP

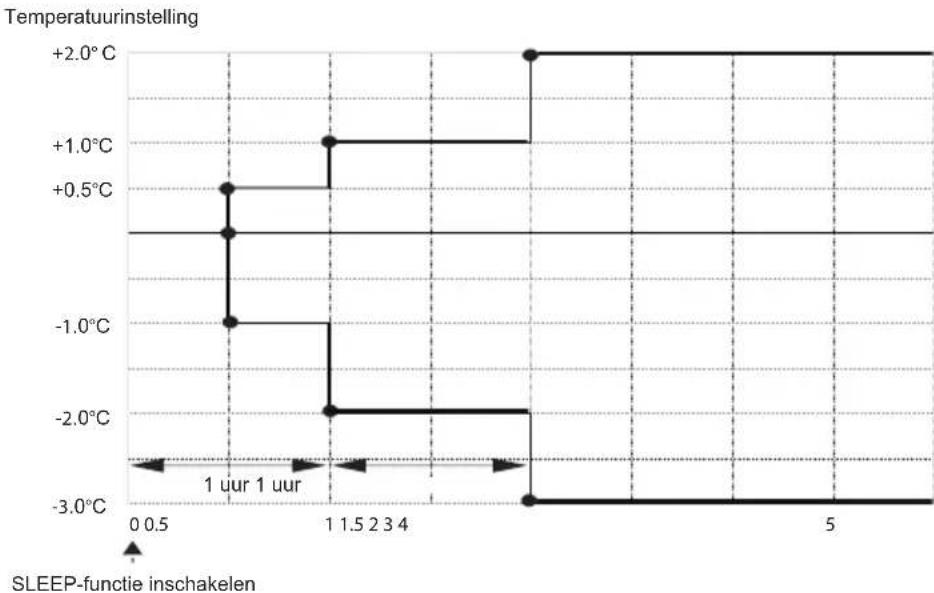

■ Opmerkingen voor SLEEP werking

- Deze bediening past automatisch de instellingstemperatuur aan van de airconditioner voor een comfortabele slaapomgeving.

• SLEEP is enkel beschikbaar in COOL, HEAT en AUTO modus.
• SLEEP werking zal worden gestopt wanneer ECO+-bediening is geactiveerd.

POWERFUL bediening

■ Om POWERFUL werking te starten

1. Druk op knop

• ziel worden weergegeven op de LCD.
• POWERFUL bediening eindigt in 20 minuten. De vorige instelling gebruikt voor POWERFUL bediening zal worden hervat.

■ Om POWERFUL werking te annuleren

2. Druk op knop

- Zal verdwijnen van de LCD. De vorige instelling gebruikt voor de ECO+ werking zal worden hervat.

24 00:00 POWERFUL

■ Opmerkingen voor POWERFUL werking

• Deze bediening kan niet werken binnen QUIET.
• In omstandigheden waarin POWERFUL is gestart, zal dit gedurende 20 minuten de werking van andere functies overheersen.
• POWERFULL bediening zal worden gestopt wanneer de ventilatiesnelheid wordt aangepast. Prioriteit zal worden gegeven aan de als laatste ingedrukte knop.
• Indoorunit werkingsgeluid zal harder zijn tijdens POWERFUL werking.
• POWERFUL werking zal de capaciteit van de airconditioner niet verhogen wanneer de airconditioner al werkt op zijn maximale capaciteit.
• POWERFUL is enkel beschikbaar in COOL en HEAT modus.

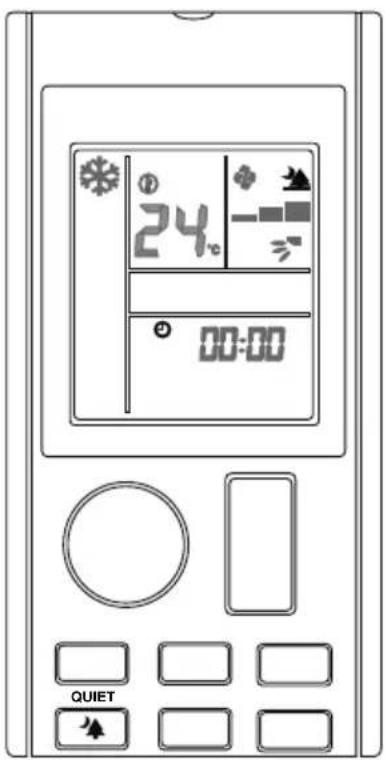

QUIET bediening

■ Om QUIET werking te starten

1. Druk op knop .

• worden weergegeven op de LCD.

■ Om QUIET werking te annuleren

1. Druk op knop .

• 24al verdwijnen van de LCD. De vorige instelling gebruikt voor de ECO+ werking zal worden hervat.

24 00:00 QUIET

■ Opmerkingen voor QUIET werking

• Binnenunit werkingsgeluid zal lager zijn tijdens QUIET werking.
• Het koelings- en verwarmingseffect zal lager zijn tijdens QUIET werking.
• QUIET werking zal worden gestopt wanneer de ventilatiesnelheid wordt aangepast of POWERFUL werking wordt geactiveerd.
• Prioriteit zal worden gegeven aan de laatst ingedrukte knop.
• QUIET is enkel beschikbaar in COOL en HEAT modus.

In het indicatiescherm op de buitenunit te wijzigen of uit te schakelen.

1. Druk op knop

• Het vasthouden van de knop wijzigt het indicatiescherm op de binnenunit.
• Bijvoorbeeld,

Indicatielampje ON Indicatielampje OFF

unit 24℃ 00:00 LED

LED INDICATIELICHTEN

■ Opmerkingen voor binnenunit indicatiescherm

Voor bedieningsstatus indicatiescherm:

• COOL-modus: Lichtblauw
• HEAT-modus: Rood
• FAN-modus: Geel

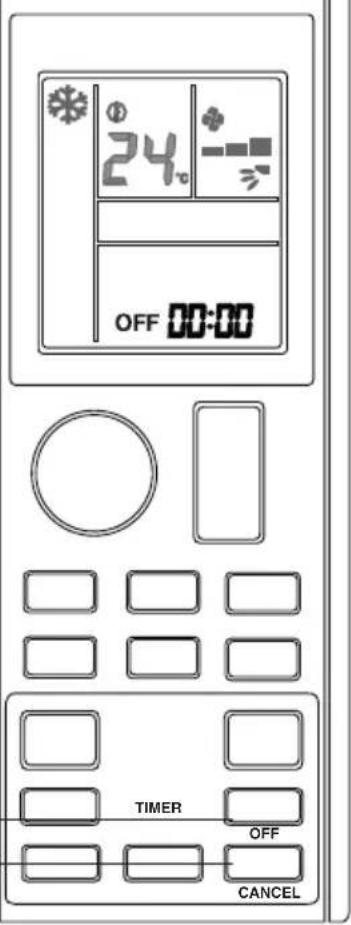

■ Om OFF TIMER bediening te gebruiken

- Zorg ervoor dat de klokinstelling is ingesteld op de huidige tijd (raadpleeg de methode om de klok in te stellen voor bediening).

1. Druk op knop OFF.

• OEF worden weergegeven op de LCD.

1. Druk op OFF om de timer uit instelling in te stellen.

- Stel de gewenste timer uit in door herhaaldelijk op de knop OFF TIMER te drukken.

■ Om OFF TIMER werking te annuleren

1. Druk op CANCEL om OFF TIMER te annuleren.

1,2 3

24°C OFF 00:00 TIMER OFF CANCEL

■ Om ON TIMER bediening te gebruiken

- Zorg ervoor dat de klokinstelling is ingesteld op de huidige tijd (raadpleeg de methode om de klok in te stellen voor bediening).

1. Druk op knop ON

• OZal worden weergegeven op de LCD.

1. Druk op ON om de timer aan instelling in te stellen.

- Stel de gewenste timer uit in door herhaaldelijk op de knop ON TIMER te drukken. Wanneer de timer is ingesteld op 7:30 uur, zal de airconditioner stipt om 7:30 uur inschakelen.

■ Om ON TIMER werking te annuleren

1. Druk op CANCEL om ON TIMER te annuleren.

oruiken tijd ning). ON 00:00 1, 2 3 TIMER ON CANCEL

■ Opmerkingen voor de TIMERinstelling

• ON TIMER instelling is het delen van hetzelfde segment met CLOCK -instelling op het LCD-scherm.
• LCD zal enkel de TIMER instelling weergeven wanneer ON TIMER en/of OFF TIMER wordt ingesteld.
• TIMER instelling wordt automatisch verlaten wanneer er geen knop wordt ingedrukt na 3s knipperen.

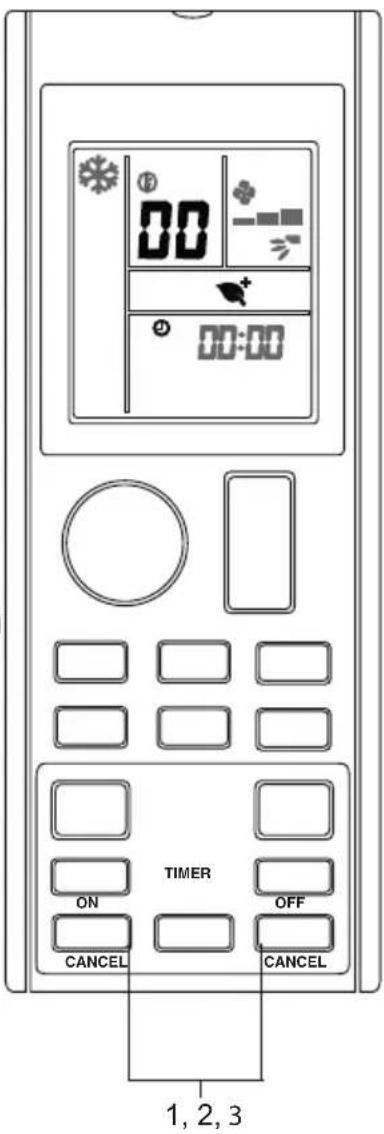

Storingdiagnose

■ Om storingscode diagnose uit te voeren

1. Houd knop ON OF OFF CADURENDE 5 seconden vast.

• Knippert.

1. Druk op ON CANCEL of OFF CANCEL om de foutcode te bekijken.

- Druk herhaaldelijk op de knop totdat een lange "piep" te horen is vanuit de binnenunit.

■ Om de foutcode diagnose te verlaten

1. Houd knop ON OF OFF gedurende 5 seconden vast.

- Het codevenster zal zichzelf annuleren wanneer de knop niet wordt ingedrukt gedurende 1 minuut.

00:00 ON TIMER OFF CANCEL CANCEL 1, 2, 3

■ Opmerking

• Een korte "piep" en twee keer "piep" vanuit de binnenunit geeft een niet-correspondentie foutcode aan.
• De gebruiker moet niet proberen om de airconditioner te repareren of aan te passen omdat dit onjuist doen kan resulteren in elektrische schokken of brand.
• Raadpleeg het servicepersoneel in het geval dat de airconditioner storing geeft.

■ Foutcode definitie

Foutcode Betekenis
00 Normaal
A1 Binnen PCB-fout
A3 Afvoerpomp abnormaal
A5 Anti-vries
A6 Binnen ventilatiemotor abnormaal
AH Elektrische luchtreiniger abnormaal
C4 Binnen warmtewisselaar (1) thermistor kort/open
C5 Binnen warmtewisselaar (2) thermistor kort/open
C7 Lamel-limiet schakelfout
C9 Binnen kamerthermistor kort/open
E1 Binnen PCB-fout
E3 Hoge druk-bescherming
E4 Lage druk-bescherming
E5 Compressor motorvergrendeling/compressor overbelasting
E6 Compressor opstartfout
E7 Buiten DC ventilator motorvergrendeling
E8	AC invoer overstroom
E9	EXV-fout
EA	4-wegklep fout
F3	Afvoerpijp oververhit
F6	Warmtewisselaar oververhit
H0	Compressorsensor systeemfout
H3	Hoge druk schakelfout
H6	Compressorfeedback detectiefout
H7	Ventilatiemotor overbelasting/overstroom/sensor abnormaal
H8	AC fout huidige sensor
H9 Buiten lucht thermistor kort/open
J1 Druksensorfout
J3 Compressor afvoerpijp thermistor kort/open/verkeerd geplaatst
J5 Afzuigpijp thermistor kort/open
J6 Buiten warmtewisselaar thermistor kort/open
J7 Subkoeling warmtewisselaar thermistor kort/open
J8 Vloeistofpijp thermistor kort/open
J9 Gaspijp thermistof kort/open
L1 Omvormer buiten PCB fout
L3 Buiten controlebox oververhitting
L4 Koellichaam oververhitting
L5 IPM fout/IGBT fout
L8 Omvormer compressor overstroom
L9 Compressor overstroom preventie
LC Communicatiefout (buiten besturing PCB en omvormer PCB)
P1 Open fase of voltage onbalans
P4 Koellichaam thermistor kort/open
PJ	Capaciteit instellingsfout
U0	Onvoldoende gas
U2	DC voltage buiten bereik
U4 Communicatiefout
U7	Communicatiefout (buiten besturing PCB en IPM PCB)
UA	Installatiefout
UF	Pijpen en bedrading installatie mismatch/verkeerde bedrading/onvoldoende gas
UH	Anti-vries (andere ruimtes)

■ Opmerking

Na verbinding maken met de draadloze LAN-adapter, heersen de instellingen van de afstandsbediening over WLAN app-instellingen.

Zorg en reinigen

VOORZICHTIG

• Zorg er voor reiniging voor dat de werking stopt en schakel de circuitonderbreker uit.
• Raak de aluminium bladen van de binnenunit niet aan. Wanneer u deze onderdelen aanraakt kan dit letsel veroorzaken.
• Vermijd direct contact van spoelbehandelingsreinigers op kunststof onderdelen. Dit kan ervoor zorgen dat kunststof onderdelen vervormen door een chemische reactie.

■ Snelle referentie

Te reinigen onderdelen

Voorpaneel • Veeg deze met een zachte, vochtige doek. • Er mogen enkel neutrale reinigingsmiddelen worden gebruikt. Indien vies Luchtfilter • Stofzuig het stof of was de filter. Eenmaal per 2 weken

Binnenunit, buitenunit en afstandsbediening

• Veeg ze af met een zachte doek.

Indien vies

Opmerking

Gebruik voor het reinigen het volgende niet:

• Water warmer dan 40°C/104°F
• Volatiele vloeistoffen zoals benzeen, benzine en verdunner
- Polijstmiddelen
- Ruwe materialen zoals een scrubborstel

Luchtfilter

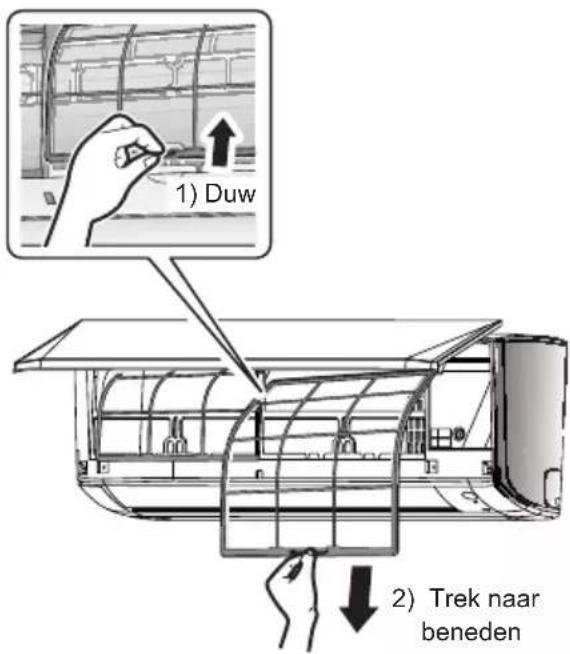

1. Haal de luchtfilters eruit.

• Open het voorpaneel
• Duw het filterlabel in het midden van elk luchtfilter een beetje naar boven en trek het dan naar beneden.

1) Duw 2) Trek naar beneden

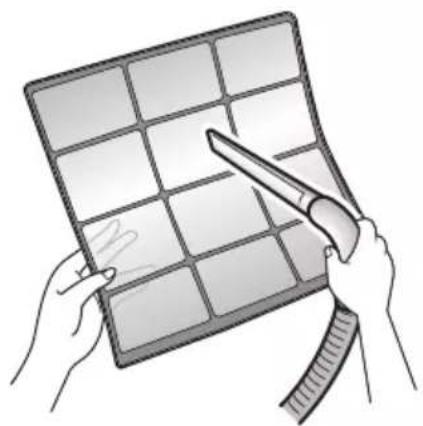

2. Was de luchtfilters met water of reinig ze met een stofzuiger.

- Het wordt aanbevolen om de luchtfilters elke 2 weken te reinigen.

Wanneer de stof er niet makkelijk vanafkomt

• Was de luchtfilters met neutrale schoonmaakmiddelen verdund met lauw water en laat ze daarna opdrogen in de schaduw.
• Zorg ervoor dat u de ontsmettingsfilter van titaniumapatiet verwijdert. Raadpleeg "Ontsmettingsfilter van titaniumapiet" op de volgende pagina.

3. Plaats de filters terug in de oorspronkelijke staat en sluit het voorpaneel langzaam.

- Druk op het voorpaneel op beide kanten en in het midden.

* Het uiterlijk van de binnenunit kan verschillen van sommige modellen.

VOORZICHTIG

- Raak de aluminium bladen niet met uw blote handen aan tijdens het demonteren of monteren van de filter.

Ontsmettingsfilter van titaniumapiet

De ontsmettingsfilter van titaniumapiet kan worden vernieuwd door deze elk 6 maanden met water te wassen. We bevelen aan om deze elk 3 jaar te vervangen.

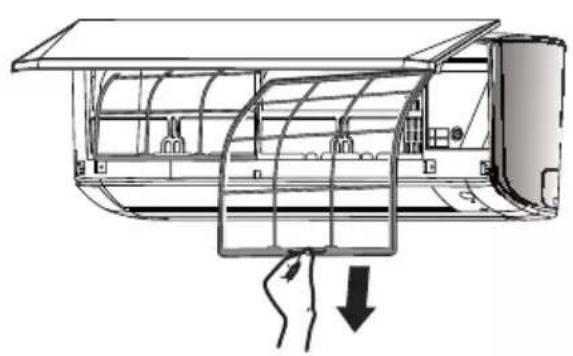

1. Haal de ontsmettingsfilter van titaniumapiet eraf

• Open het voorpaneel en trek de luchtfilter eruit.
• Verwijder de ontsmettingsfilter van titaniumapiet van de achterkant van de luchtfilter.

Ontsmettingsfilter van titaniumapiet

2. Reinig of vervang de ontsmettingsfilter van titaniumapiet.

[Onderhoud]

2-1 Stofzuig en stof in lauw water of enkel in water gedurende 10 tot 15 minuten wanneer het erg vuil is.

2-2 Schudt het resterende water er na het schoonmaken af en droog in de schaduw.

[Vervanging]

Verwijder de filter van de achterkant van de luchtfilter

- Gooi de oude filter weg als niet-ontvlambaar afval.

3. Plaats ze filters terug zoals oorspronkelijk en sluit het voorpaneel.

- Druk op het voorpaneel op beide kanten en in het midden.

*Het uiterlijk van de binnenunit kan verschillen van sommige modellen.

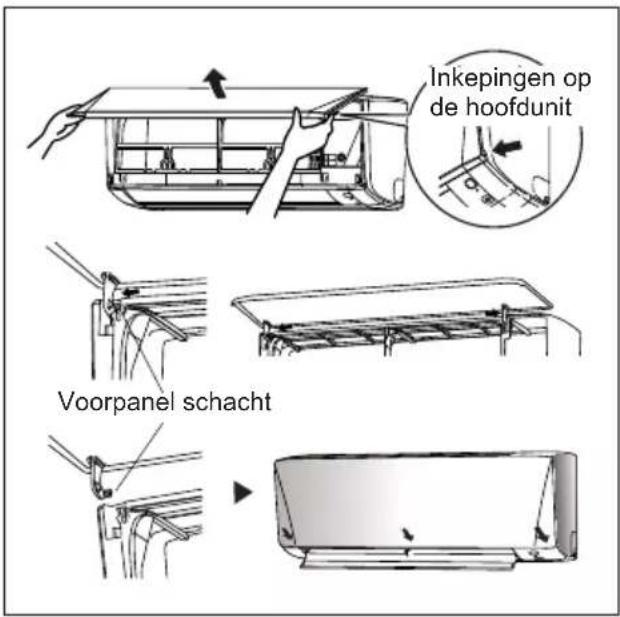

Openen van het voorpaneel

1. Open het voorpaneel.

- Houd het paneel op de uitsparingen op het hoofdpaneel (2 uitsparingen rechts en links) en lift deze omhoog totdat het stopt.

2. Verwijder het voorpaneel.

- Tijdens het verder liften van het voorpaneel, schuif het naar rechts en trek het naar de voorzijde. De linker roterende schacht is los. Schuif de rechter roterende schacht naar links en trek deze naar de voorzijde om te verwijderen.

3. Maak het voorpaneel vast.

- Lijn de rechter en linker rotatieschachten van het voorpaneel uit binnen de groeven en duw ze helemaal naar binnen.

- Sluit het voorpaneel zachtjes. (Duw beide kanten en het midden op het voorpaneel.)

Inkepingen op de hoofdunit Voorpanel schacht

VOORZICHTIG

• Raak de metalen delen van de binnenunit niet aan. Dit kan letsel veroorzaken.
• Bij het verwijderen of vastmaken van het voorpaneel, ondersteun het paneel goed met uw hand om vallen te voorkomen.
• Gebruik geen heet water boven 40°C om te reinigen, benzeen, benzine, verdunner, andere volatiele oliën, polijstmiddel, scrubborstels of andere handproducten.
• Zorg er na reiniging voor dat het voorpaneel weer stevig vastzit.

Wanneer de unit niet zal worden gebruikt gedurende een lange tijd

Bedien de unit gedurende 2 uur met de volgende instelling.

Bedieningsmodus: koel Temperatuur: 30°C/86°F

Verwijder de stekker Wanneer u een apart stroomcircuit gebruikt voor uw unit, onderbreek dan het circuit. Verwijder de batterijen uit de afstandsbediening.

ON OFF

PROBLEEMOPLOSSING

Neem voor vragen over reserveonderdelen contact op met uw geautoriseerde dealer. Wanneer een storing aan de airconditioner unit wordt opgemerkt, schakel dan onmiddellijk de stroomtoevoer naar de unit uit. Controleer de volgende storingen en oorzaken voor een paar eenvoudige tips voor probleemoplossing.

StoringOorzaken/actie
1. De compressor werkt 3 minuten niet nadat de airconditioner unit is gestart.	- Bescherming tegen herhaaldelijk starten. Wacht 3 tot 4 minuten tot de compressor start met werken.
2. De airconditioner werkt niet. - Stroomstoring	of de zekering moet worden vervangen.- De stekker is niet aangesloten.- Het is mogelijk dat uw vertragingstimer onjuist is ingesteld.- Indien de storing blijft optreden na al deze controles, neem dan contact op met de unitinstallateur van de airconditioner.
3. De luchtstroom is te laag. - De luchtfilter is vies.	- De deuren of ramen staan open.- De luchtaanzuiging en -afvoer zijn verstopt.- De gereguleerde temperatuur is niet hoog genoeg.
4. Afvoerluchtstroom heeft een slechte geur. -	Luchtjes kunnen worden veroorzaakt door sigaretten, rookdeeltjes, parfum, etc. die zich aan de spoel kunnen hebben gehecht.
5. Condensatie van het voorste luchtrooster van de binnenunit.	- Dit wordt veroorzaakt door luchtvochtigheid na een lange tijd van werking.- De ingestelde temperatuur is te laag, verhoog de temperatuurinstelling en zet de unit op en hoge ventilatiesnelheid.
6. Water stroomt uit de airconditioner unit. - Zet	de unit uit en bel de dealer.

Wanneer de storingen blijven optreden, bel dan uw lokale dealer/servicedienst.

ÍNDICE

Zandvoordestraat 300, B-8400 Oostende,

Belgium

DAIKIN MIDDLE EAST AND AFRICA FZE
