GEBRUIKSAANWIJZING 81102 KORONA

Lees deze instructies aandachtig door voordat u het apparaat monteert en/of gebruikt. Bewaar deze instructies, inclusief de garantiekaart, kassabon en, indien mogelijk, de doos en binnenverpakking.

Als u het apparaat doorgeeft aan een derde partij, zorg er dan voor dat u deze handleiding bij het apparaat voegt.

BEOOGD GEBRUIK

Dit apparaat is uitsluitend bedoeld voor huishoudelijk gebruik en niet voor commercieel of industrieel gebruik of gebruik buitenshuis. Ander gebruik dat niet wordt aanbevolen kan leiden tot brand, elektrische schokken en letsel.

Veiligheid:

Dit symbool wijst op gevaren die tot letsel kunnen leiden!

Dit symbool wijst op elektrische schokgevaren!

Dit symbool geeft aan dat er tips en informatie worden gegeven.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Waarschuwing! Om de kans op verwondingen/schade aan het apparaat, elektrische schokken, brand en brandwonden te voorkomen.

Gevaar voor letsel en schade aan het apparaat!

• De fabrikant aanvaardt geen enkele verantwoordelijkheid voor schade als gevolg van onjuist gebruik.
• Onjuist gebruik kan schade aan het apparaat veroorzaken en kan leiden tot letsel bij de gebruiker.
• Zorg er, voordat u het apparaat aansluit op het stopcontact, voor dat uw lokale spanning overeenkomt met de technische gegevens van het apparaat. Als dit niet het geval is, kan het apparaat oververhit en beschadigd raken.
• Vermijd contact met alle bewegende onderdelen. Wacht altijd totdat alle bewegende onderdelen volledig tot stilstand zijn gekomen voordat u ze aanraakt.
• Steek nooit vingers in de luchtuitlaten en voorkom dat er vreemde voorwerpen in terechtkomen.
• Zorg ervoor de ventilator niet te dicht in de buurt staat van gordijnen, vitrages en andere voorwerpen (waaronder haar en kleren) die in de ventilator getrokken kunnen worden.

• Plaats of gebruik het apparaat nooit op een plek waar het kan worden blootgesteld aan:

• Warmtebronnen zoals radiatoren, verwarmingsroosters, kachels of andere producten die warmte produceren

• Direct zonlicht
• Overmatig stof
• Mechanische trillingen of schokken
• Een gebrek aan ventilatie
• Ongelijke oppervlakken, om te voorkomen dat de ventilator omvalt tijdens gebruik.

- Schakel de ventilator altijd UIT en trek de stekker uit het stopcontact wanneer de ventilator niet wordt gebruikt en/of bij het verplaatsen van de ventilator van de ene locatie naar de andere.

Let op! Gevaar voor elektrische schokken!

• Plaats het apparaat, het netsnoer of de stekker nooit in water of andere vloeistoffen.
• Gebruik het apparaat niet in de buurt van een gootsteen of wastafel.
• Gebruik het apparaat niet met natte handen.
• Gebruik het apparaat niet buitenshuis.

Een elektrische apparaat is geen speelgoed!

• Laat het apparaat nooit onbeheerd achter tijdens gebruik.
• Dit apparaat mag worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde lichamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis indien ze onder toezicht staan of zijn geïinstrueerd over het gebruik van het apparaat op een veilige manier en de gevaren die samengaan met het gebruik begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mag niet worden uitgevoerd door kinderen, tenzij zij ouder zijn dan 8 en worden begeleid.

- Houd het apparaat en het netsnoer buiten bereik van kinderen jonger dan 8 jaar.

- Haal de stekker van het apparaat altijd uit het stopcontact wanneer het apparaat niet wordt gebruikt en vóór het reinigen.

- Trek altijd aan de stekker– niet het snoer.

- Houd het apparaat en netsnoer uit de buurt van hete oppervlakken om schade aan het apparaat te voorkomen.

- Laat het netsnoer niet onder de vloerbedekking door lopen. Zorg ervoor dat er niet per ongeluk aan het netsnoer kan worden getrokken en dat er niemand over het netsnoer kan struikelen.

- Laat het netsnoer niet over scherpe randen hangen.

- Buig het netsnoer niet en wikkel het niet rond het apparaat.

Gebruik het apparaat niet,

• als het netsnoer is beschadigd.
- in geval van storing.
- als het apparaat is gevallen of anderszins beschadigd.

Laat het nakijken en, indien nodig, repareren door een gekwalificeerd persoon/de klantenservice. Probeer nooit zelf wijzigingen te maken of het apparaat te repareren.

• Gebruik alleen accessoires die zijn geëvalueerd voor gebruik met dit apparaat.
• Probeer nooit om voorwerpen in het apparaat te steken.
  • Probeer nooit zelf de behuizing te openen!
• Dit apparaat is niet bedoeld om gebruikt te worden met een externe timer of apart afstandsbedieningssysteem.

Tips voor het omgaan met batterijen

Waarschuwing:

• Het inslikken van batterijen kan levensgevaarlijk zijn. Houd de batterijen uit de buurt van kleine kinderen. Mocht een kind onverhoopt toch een batterij inslikken, zoek dan meteen medische hulp.
• Batterijen mogen niet worden opgeladen, geopend, in vuur gegooid of kortgesloten worden. Gevaar voor brand/explosie!
• Vervang altijd alle batteriien tegelijkertijd en gebruik altijd hetzelfde type batterij.
• Batterijen kunnen gifstoffen bevatten die schadelijk zijn voor uw gezondheid en het milieu. Gooi batterijen niet bij het normale huisvuil.

BESCHRIJVING VAN ONDERDELEN

1a2a 23 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

1. Achterrooster met handgreep
   1a. Bevestigingsmoer
2. Blad
   2a. Bladbevestiging
3. Voorrooster
4. Mistplaat
5. Slang
6. Borgring en schroef
7. Motoreenheid
8. Ventilatorbehuizing
9. Bedieningspaneel
10. Indicatielampje laag waterniveau
11. Bevestigingsknop
12. Borgmoer waterreservoir
13. Waterreservoir
14. Bevestigingsmoer ventilatorbehuizing
15. Voet
16. Wielen
17. Netsnoer en stekker
18. Afstandsbediening (gebruik 2 x 1,5 V-AAA-batterijen)

• Verwijder alle verpakkingsmaterialen en controleer of het apparaat compleet is en alle accessoires zijn inbegrepen.
  • Rol het netsnoer volledig uit.
  • Reinig het apparaat zoals beschreven onder Reiniging en onderhoud.

Neem contact op met uw dealer of de klantenservice als er onderdelen zijn beschadigd teken.

Waarschuwing: Plastic zakken vormen een verstikkingsgevaar voor peuters en baby's en moeten uit de buurt worden gehouden.

MONTAGE

1. Steek de wielen (16) in de daarvoor bestemde gaten in de voet (15).
2. Plaats de voet (15) op een vlakke, stabiele ondergrond.
3. Verwijder de bevestigingsmoer van de ventilatorbehuizing (14) (aan de onderkant).
4. Steek de ventilatorbehuizing (8) in de voet (15) en bevestig de ventilatorbehuizing (8) aan de voet (15) door de bevestigingsmoer(14) van de ventilatorbehuizing (8) aan de onderkant van de voet vast te draaien.

Zorg ervoor dat de ventilatorbehuizing stevig is bevestigd!

1. Draai de bevestigingsknop (11) aan de achterkant van het apparaat los door deze tegen de klok in te draaien en steek de staaf van de motoreenheid (7) in de ventilatorbehuizing (8).

Zorg ervoor dat de voorkant van de motoreenheid naar de voorkant van de voet van de ventilator is gericht.

1. Draai de bevestigingsknop (11) vast door deze met de klok mee te draaien.
2. Draai de bladbevestiging (2a) en bevestigingsmoer van het achterrooster (1a) los van de as van de motoreenheid (7).

3. Plaats het achterrooster (1) op de as tegen de voorkant van de motoreenheid met de handgreep aan de bovenkant. Zorg ervoor dat de pennen op de motoreenheid (7) correct in de gaten van het achterrooster (1) zijn geplaatst.

4. U kunt het achterrooster (1) vastzetten door de bevestigingsmoer (1a) opnieuw te bevestigen op de as van de motoreenheid (7) en deze vast te draaien.

5. Druk het ventilatorblad (2) op de motoras en zorg ervoor dat het blad juist is geplaatst.

6. U kunt het ventilatorblad (2) vastzetten door de bladbevestiging (2a) in de richting van de markering (sluiten) vast te draaien totdat deze stevig vastzit.

7. Bevestig de mistplaat (4) op het voorrooster (3) en zet deze vast met de meegeleverde schroeven.

Zorg ervoor dat het uiteinde van de slangaansluiting naar beneden wijst.

1. Draai de schroef (6) van de borgring (6) die aan het achterrooster (1) is bevestigd los.
2. Lijn het voorrooster (3) uit met de borgring (6) en plaats het voorrooster (3) tegen het achterrooster (1). Zet het voorrooster (3) en achterrooster (1) vast door de schroef (6) van de borgring (6) vast te draaien.

Opmerking: Draai de borgschroef van borgring altijd vast om ervoor te zorgen dat het rooster's gemonteerd!

1. Bevestig de waterslang (5) op de slangaansluiting van de mistplaat (4).

Zorg er altijd voor dat u de stekker uit het stopcontact hebt getrokken voordat u het waterreservoir vult met water.

Zorg ervoor dat het apparaat rechtop en op een vlakke en stabiele ondergrond staat.

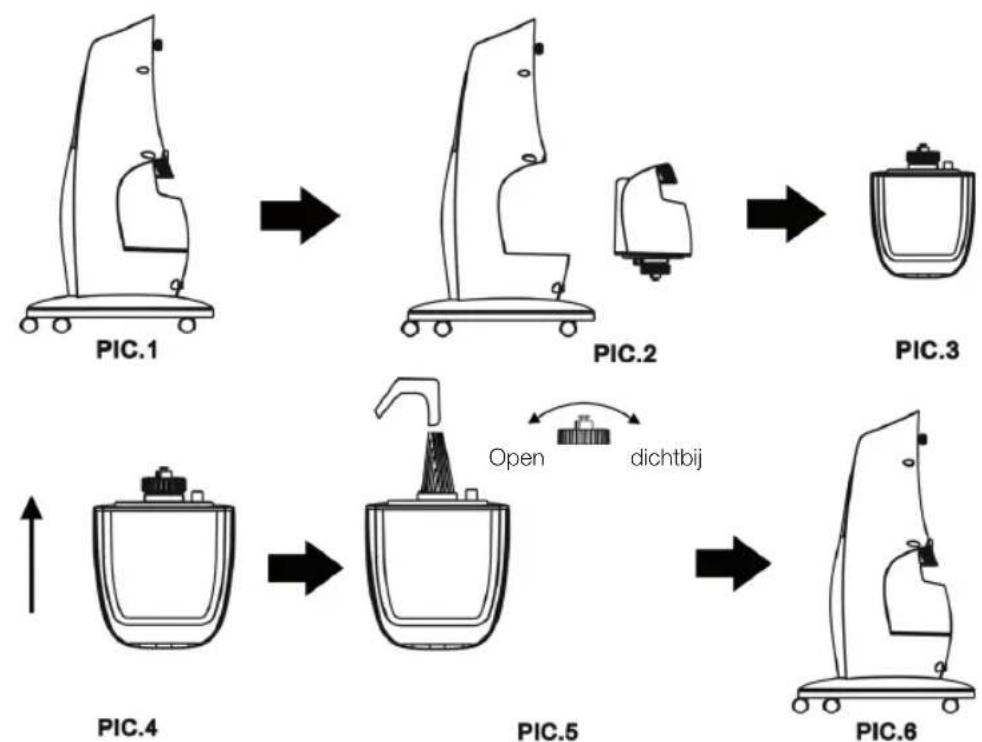

1. Draai de borgmoer (12) van het waterreservoir open en verwijder het waterreservoir (13) voorzichtig van het apparaat.
        direction LR
        P1["↑"] --> P2["↓"]
        P2 --> P3["Open"]
        P2 --> P4["dichtbij"]
        P4 --> P5["↓"]
        P5 --> P6["Open"]
        P6 --> P7["dichtbij"]
    end

1. Draai het waterreservoir (13) ondersteboven en open de schroefdop.
2. Vul het waterreservoir (13) met vers kraanwater. Laat niet te veel water in het waterreservoir stromen. De max. capaciteit van het waterreservoir is 3,3 liter.
3. Bevestig de schroefdop van het waterreservoir opnieuw en plaats het waterreservoir (13) voorzichtig terug in het apparaat. Een geïntegreerd mechanisme opent de schroefdop automatisch voor de waterstroom.

Vul het waterreservoir alleen met water. Vul het waterreservoir niet met chemicaliën of andere vloeistoffen!

GEBRUIK

Zorg er altijd voor dat de ventilator is losgekoppeld van het lichtnet en is uitgeschakeld voordat u begint met de montage.

Controleer of de ventilator op de correcte manier is geassembleerd, alvorens hem te gebruiken.

Het apparaat kan zowel bediend worden via het controlepaneel als met de afstandsbediening.

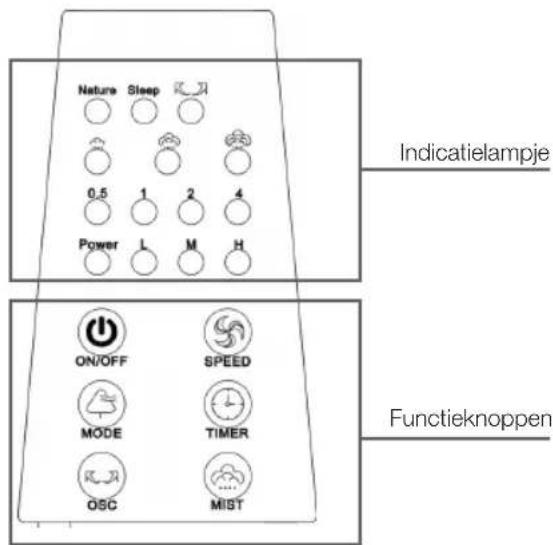

Bedieningspaneel

Nature Sleep 0.5 1 2 4 Power L M H Indicatielampje ON/OFF SPEED MODE TIMER OSC MIST Functieknoppen

Telkens als u op een functieknop drukt, hoort u een pieptoon.

AAN/UIT-knop (ON/OFF)

• Schakelt de ventilator in/uit
  Zodra de stekker van de ventilator in het stopcontact is gestoken, knippert het stroomlampje van de ventilator.
  Druk herhaaldelijk op de AAN/UIT-knop om het apparaat in of uit te schakelen, het stroomlampje brandt.

Snelheidsknop (SPEED)

- Voor het selecteren van 1 van de 3 verschillende snelheidsniveaus.

Laag - Gemiddeld - Hoog

- Druk herhaaldelijk op de knop om te schakelen tussen de snelheidsniveaus. Het bijbehorende indicatielampje licht op.

Modusknop (MODE)

- Druk herhaaldelijk totdat het indicatielampje van de gekozen modus oplicht op het bedieningspaneel (NATUUR of SLAAP)

NATUUR: de ventilator doorloopt alle snelheidsniveaus en simuleert een natuurlijk briesje.

SLAAP: de ventilator simuleert een zachtere windmodus door de snelheid herhaaldelijk met één niveau te verhogen en/of te verlagen, ideaal om tot rust te komen.

Timerknop

Druk op de timerknop op het bedieningspaneel of de meegeleverde afstandsbediening. Hiermee kunt u de timer instellen met stappen van 0,5 uur tot een maximum van 7,5 uur. Nadat de ingestelde tijd is verstreken, schakelt de ventilator automatisch uit.

Tijd Indicatielampjes die oplichten
30 min 0,5
1 uur 1
1,5 uur 0,5 + 1
2 uur 2
2,5 uur 0,5 + 2
3 uur 1 + 2
3,5 uur 0,5 + 1 + 2
4 uur 4
4,5 uur 0,5 + 4
5 uur 1 + 4
5,5 uur 0,5 + 1 + 4
6 uur 2 + 4
6,5 uur 0,5 +2 + 4
7 uur 1 + 2 + 4
7,5 uur 0,5 + 1 +2 +4

Oscillatie/OSC

Druk op de OSC-knop op het bedieningspaneel of de meegeleverde afstandsbediening om de oscillatiemodus te activeren en de luchtstroom over een groter gebied te verspreiden. Het bijbehorende indicatielampje licht op. Druk nogmaals op de OSC-knop op de afstandsbediening om de oscillatie-modus te stoppen.

Mistknop

Druk herhaaldelijk op deze knop om het gewenste niveau te selecteren.

Laag, Gemiddeld, Hoog.

Het bijbehorende indicatielampje licht op.

Zorg er voordat u de mistfunctie gebruikt voor dat het waterreservoir is gevuld met water!

KNOPPEN AFSTANDSBEDIENING

AAN/UIT (ON/OFF)

- Druk om het apparaat in of uit te schakelen.

OSC

- Druk om de oscillatiefunctie te activeren of te deactiveren.

MIST

- Druk herhaaldelijk tot het indicatielampje van het gewenste mistniveau oplicht.

MODUS (MODE)

- Druk herhaaldelijk totdat het indicatielampje van de gekozen modus oplicht op het bedieningspaneel (NATUUR of SLAAP)

SNELHEID

- Druk herhaaldelijk tot het indicatielampje van het gewenste snelheidsniveau oplicht.

TIMER

- Druk herhaaldelijk tot de indicatielampjes die overeenkomen met de gewenste tijd oplichten.

Controleer altijd of uw lokale spanning overeenkomt met de technische gegevens van het apparaat. et het geval is, kan het apparaat oververhit en beschadigd raken.

1. Plaats de ventilator op een vlakke, droge en stabiele ondergrond en sluit de ventilator aan op een correct geïnstalleerd stopcontact.
2. Druk op de AAN/UIT-knop. Het stroomlampje licht op. Het apparaat is nu klaar voor gebruik.
3. Selecteer de gewenste instellingen door op de bijbehorende knoppen op het bedieningspaneel of de afstandsbediening te drukken.

Zorg ervoor dat het waterreservoir is gevuld met water als u de mistfunctie wilt gebruiken.

1. Schakel het apparaat na gebruik uit en trek de stekker uit het stopcontact.

Laat het apparaat nooit onbeheerd achter tijdens gebruik.

Verwijder de batterij als de afstandsbediening gedurende langere tijd niet gebruikt zal

worden.

INSTELLEN KANTELHOEK

Let op: De ventilator moet tijdens het aanpassen van de kantelhoek altijd

uitgeschakeld zijn!

U kunt de ventilatorhoek aanpassen door de motoreenheid omhoog of omlaag te kantelen totdat deze op zijn plaats klikt.

Kantel de ventilatorkop niet verder dan de bedoeling is!

De batterij van de afstandsbediening plaatsen/vervangen

1. Open het batterijvak door licht op het batterijdeksel te drukken en het omlaag te drukken.
2. Plaats 2 x 1,5V-AAA-batterijen in de juiste richting (+/-).
3. Plaats het batterijdeksel terug op de afstandsbediening. Zorg ervoor dat het batterijvak goed is gesloten.

Reiniging en onderhoud

Schakel het apparaat altijd uit en trek de stekker uit het stopcontact alvorens

reinigingshandelingen uit te voeren.

Dompel het apparaat nooit onder in water. Gevaar! Elektrische schokken!

• Reinig het apparaat met behulp van een zachte, vochtige doek.
• Het apparaat mag nooit met een vloeistof worden bespoten of in water of een andere vloeistof worden ondergedompeld.
• Het voor- en achterrooster en ventilatorblad kunnen worden verwijderd voor reinigingsdoeleinden.

Zorg er nadat het reinigingsproces is voltooid voor dat alle onderdelen droog zijn en dat het voor- en achterrooster incl. ventilatorrooster weer goed zijn gemonteerd.

Gebruik nooit alcohol, benzine en/of andere agressieve reinigingsmiddelen/harde voorwerpen.

LET OP: Het ventilatorblad kan scherpe randen hebben. Wees uiterst voorzichtig.

Reinig het waterreservoir elke 2-3 weken en de mistplaat elke week.

Verwijder het waterreservoir voorzichtig uit het apparaat en giet het leeg. Spoel het waterreservoir schoon met kraanwater. Laat het volledig drogen voordat u het terug in het apparaat plaatst.

Reinig de binnenkant van het waterreservoir met een zachte en droge doek.

Reiniging en gebruikersonderhoud mogen zonder toezicht niet worden uitgevoerd door kinderen.

OPSLAG

Houd het apparaat uit de buurt van kinderen en bewaar het op een schone en droge plaats, bij voorkeur in de originele doos of dek het apparaat af om het te beschermen tegen stof.

PROBLEMEN OPLOSSEN

De mistgenerator werkt, maar produceert geen mist.

• Reinig het waterreservoir en vul het opnieuw met schoon kraanwater.
• Giet het waterreservoir leeg en controleer op schade, bijv. barsten.
• Zorg ervoor dat het waterreservoir is gevuld met water. Een vol reservoir moet 8 uur mist kunnen produceren op het laagste niveau.

De mistgenerator werkt niet

- Controleer of het waterreservoir is gevuld met water.

De ventilator werkt niet naar behoren

• Controleer of het apparaat juist is aangesloten op het lichtnet.
• Controleer of er schade is aan het snoer of de stekker.
• Schakel het apparaat uit en trek de stekker uit het stopcontact.
• Controleer of de bladen verbogen of vuil zijn, maak de bladen schoon indien nodig.

De indicatielampjes lichten niet op, geen luchtstroom, geen mist

- Controleer of het apparaat juist is aangesloten op een stroombron en is ingeschakeld.

De gegenereerde mist ruikt vreemd

• Bij het eerste gebruik kan er een lichte geur ontstaan. Deze geur moet verdwijnen na verder gebruik.
• Giet het waterreservoir leeg, maak het schoon en laat het volledig drogen. Vul het daarna opnieuw met vers kraanwater.

Probeer het apparaat niet zelf te repareren, maar neem altijd contact op met het servicecentrum of gekwalificeerd onderhoudspersoneel.

Verwijderingsinstructies

Afgedankte elektrische apparaten die zijn gemarkeerd met dit symbool mogen niet met het huishoudelijk afval worden weggegooid, maar moeten apart worden ingezameld. Breng dit apparaat daarom aan het einde van zijn levensduur terug naar een speciaal inzamelpunt voor verwijdering of naar uw dealer.

Uw MISTVENTILATOR 81102 is verpakt in een doos. Dergelijke dozen zijn recyclebaar afval, zijn herbruikbaar of recyclebaar.

WEGWERPINSTRUCTIES VOOR BATTERIJEN

Standaard- en oplaadbare batterijen mogen niet bij het normale huisvuil worden gegooid. Als bent bent u wettelijk verplicht gebruikte batterijen terug te brengen om ze op de juiste wijze te laten en. U kunt uw gebruikte batterijen bij uw plaatselijke recyclingstation inleveren of naar een winkel die dit type batterijen verkoopt.

Gooi een batterij pas weg als hij helemaal leeg is.

Let op: Op batterijen die schadelijke stoffen bevatten, staan de volgende codes gedrukt:

Pb = Batterij bevat lood Cd = Batterij bevat cadmium Hg = Batterij bevat kwik

TECHNISCHE GEGEVENS

Spanning: 220 - 240 V \~ 50 / 60 Hz

Vermogen: 80 W

Capaciteit waterreservoir: 3,3 L

Max. mistcapaciteit: 280 ml / h

Technische gegevens kunnen worden gewijzigd!

CE

Beschrijving Symbool Waarde Eenheid
Maximaal ventilatordebiet F 41,88 m^3/min
Opgenomen vermogen ventilator P 39,4 W
Servicewaarde SV 1,06 ( m^3/min )/W
Energieverbruik in stand-bystand P	sb 0,367 W
Seizoensgebonden elektriciteitsverbruik Q n. s. kWh/a
Geluidsvermogensniveau ventilator	Lwa	58,81 dB(A)
Maximale luchtsnelheid	C	2,44 meter/sec
Meetstandaard voor servicewaarde	IEC 60879: 1996

OPMERKING: het ontwerp en de specificaties van het product kunnen als gevolg van voortdurende ngen enigszins afwijken van het ontwerp en de specificaties op de verpakking.

Garantie:

Er zit op dit product 2 jaar garantie tegen defecten in materialen en fabricagefouten.

Deze garantie is niet geldig:

• als het apparaat niet is gebruikt in overeenstemming met de instructies
• voor schade als gevolg van slijtage (batterijen, etc.)
• voor schade die bij de klant bekend was op het moment van aankoop
  • voor schade veroorzaakt door de eigenaar

Deze garantie heeft geen invloed op de wettelijke rechten die u als klant kunt hebben onder de van kracht zijnde nationale wetgeving inzake de aankoop van goederen.

De klant moet, om zich tijdens de garantieperiode op zijn/haar garantierecht te beroepen, bewijs geven van de aankoopdatum (aankoopbon).

De garantie kan worden ingesteld tegen

KORONA electric GmbH, Sundern/Duitsland.

Telefoon: [phone]

Mail: [e-mail]

web: www.korona-electric.de

binnen 2 jaar vanaf de aankoopdatum. De klant heeft in geval van garantie het recht om het apparaat te laten repareren in onze winkel of bij een andere erkende winkel. Er worden (op grond van de garantie) geen verdere rechten aan de klant gegeven.

Mode d'emploi
