GEBRUIKSAANWIJZING T11V02 ROTEL

Gebruikershandleiding

Bij het make van de verbindingen:

Zorg dat Niet alleen de T11V02 unit, maar de gehele installmente uitaat, als nog Niet alle verbindingen gemaakt+zijn.

Zorg dat nicht alleen de T11V02 unit, maar de gehele installmentie ook uitsstaat, als u verbindingen gaat wijzigen.

Wij raden u ook aan om

de volumeregelaar van de voorsterker geheel zich te draaien (volkomenaar links) wanner u uw eindversterker aan- of uitzet.

Note important

Dit symbool waarschuwt de gebruiker voor de aanwezigheid van onceisoleerde gevaarlijke spanning binnenin het apparaat dat een risiko op elektrische schokken met zich meebrengt.

Dit symbool attendeert de gebruiker op belangrijke bedienings- en onderhoudsaanwijzingen in deze handleiding en In de productdocumentatie.

APPLICABLE FOR USA, CANADA OR WHERE APPROVED FOR THE USAGE

CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT. INSERT FULLY.

ATTENTION: POUR EVITER LES CHOCSE ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU AU FOND.

Dit symbool geeft aan dat dit apparaat dubbel geisoleerd is. Aansluiting op een geaard stopcontact is Niet vereist.

Producten van Rotel voldoen aan de BGS-richtlij inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatusu er aan de AEEA-richlij betreffende afgedankte elektrische en elektronische apparatusu. Het symbol van een vuilnisbak met een kruis erdoorheen geeft aan dat aan deze richtlijen worden voldaan erdat de producten op de juiste wijze gerecycled of verwerkt要去en worden conform dieze richtlijen.

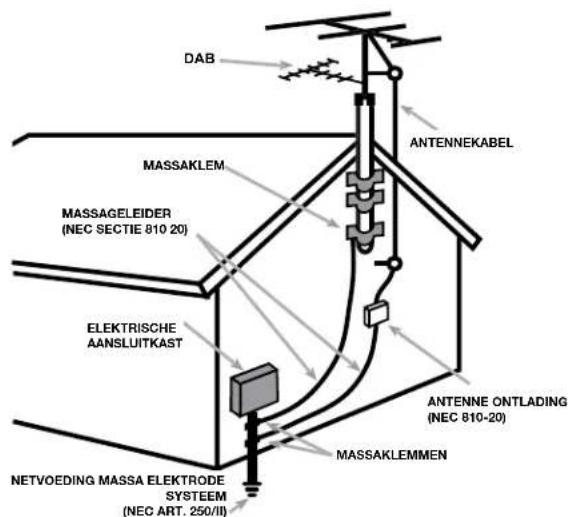

AARDING ANTENNE IN OVEREENSTEMMING ME DET INSTRUCTIONS IN DE AMERIKANSE NATIONAL ELECTRICAL CODE" PARAGRAFF 810: "RADIO- EN TELESIHAPARATUUR"

Opmerking

De RS232-aansluiting aan de achterzijde mag alleen worden gebruikt door bevoegde personen.

FCC-informatie

Dit apparaat is getest en voldoet aan de graren voor een digitaal apparaat van klasse B, conform hoofdstk 15 van de FCC-wete经营活动. Deze grennen bij bedoeld om redelijke bescherming te bieden tegen schadelijke interferentie in een thusinstallatie. Dit apparaat genereert en gebrukt radiogolveren en kan deze uitralen. Indien het Niet worden geinstalleerd en gebrukt in overeenstemming met de instructies, kan het radiocommunicatie storen.

Er is darüber geen garantie dat er geen interferentie zal optreden in een bepaalde installment. Indien dit apparaat de radio- of televisioneontvngst stoort (dit kan worden vastgesteld door het apparaatuit en weer in te schaken), kan de gebruiker op de volgende manieren proberen de interferentie op te heffen:

• Verplaats de ontvangstantenne (van de tv, radio, enz.) of richt deze een andere kant op.
• Vergroot de afstand:tussen het apparaat en de receiver.
• Sluit het apparaat op een stopcontact op een andere group dan de receiver aan.
• Raadpleeg uw dealer of een radio-/tv-monteur voor extra hulp.

LET OP

Dit apparaat voldoet aan hoofdusk 15 van de FCC-wetgeving. Voor het gebruik gelden de volgende conditions: (1) Dit apparaat nog geen schadelijke interferentie veroorzaken en (2) dit apparaat要去 interferentie accepteren, ook interferentie die de werkking kan verstoren.

OPMERKING VOOR CATV-SYSTEMEINSTALLATEURS: Wijs de installateur van het CATV-systeme of de antenne op artifactel 820-40 van de NEC. In dit artifactel staan richtlijn voor een correcte aarding en wordt met name aangegeven dat de aardingskabel moet worden aingesloten op het aardingsysteme van het gebouw, zo zich möglich bij het punt waar de kabel het gebouw binnenkomt. Zie het installmentaeschema

OPMERKING: T Dit apparaat is getest en voldoet aan de gracen voor een digitaal apparaat van klasse B, conform hoofdusk 15 van de FCC-wetegeving. Deze gracen zijn bedoeld om redelijke bescheming te bieden gegen interferentie in een thuisinstallatie. Dit apparaat genereert radiogolven en kan.Deze uitrastelen. Indien het net worden geinstalleerd en gebruikt in overeenstemming met die instructies, kan het de radio- of tv-ontvangst storen. Er is geen garantie dat er geen interferentie zal optreden in een bepaalde installmentie. Indien dit apparaat de radio- of televisionontvangst verstoort (dit kan worden vastgesteld door het apparaat ut en weer in te schaken), kunt u op de volgende manieren proberen de storing op te heffen;

• Verplaats de ontvangstantenne of richt dieze een andere kant op.
• Vergroot de afstandCUSHT het apparaat en de televisietuner.
• Sluit het appararat aan op een stopcontact op een andere groep.
• Raadpleeg uw officiele Rotel-verkoper voor hulp.

Belangrijke veiligheidsaanwijzingen

WAARSCHUWING: Er bevinden zich geen onderdelen in het apparaat waaraan de gebruiker onderhoud kan of moet uitvoeren. Laat onderhoud altijd door professionele onderhoudsmonteurs uitvoeren.

WAARSCHUWING: Om het risico op brande of elektrische schokken te verminderen, dient u te voorkomen dat het apparaat wordt blootgesteld aan water en vocht. Stel het apparaat net blout aan waterdruppels of spatwater. Plaats geen voorwerpen met een vloeistof erin, zoals een vaas, op het apparaat. Voorkom dat er voorwerpen in de behuizingterechtkommen. Mocht het apparaat aan vocht worden blootgesteld of moct er een voorwerp in de behuizingterechtkommen, trek de netstekker dan onmiddelijk uit het stopcontact. Breng het apparaat voor controe en eventuale reparties maar een erkend onderhoudsmonteur.

Lees alle aanwijzingen.

Bewaar deze handleiding.

Volg alle gebruksaonwizingen op.

Gebruik dit apparaat Niet in de buurt van water.

Reinig de behuizing van het apparaat alleen maar met een droge doek of met een stofzuiger.

Plaats het apparatiet Niet op een bed, bank, tapijt of een vergelijkbaar oppervlak waardoor de ventilatieopeningen afgesloten hunnen worden. Als het apparatiet in een kast of boekenrek wordt geplaatst, moet het meubelstuk voldoende ventilatieruimte breden om het apparatiet goed te hunnen latent koelen.

Houd het apparaat uit de buurt van radiatoren, warmtelampen, kachels of andere apparaten die warmte producieren.

Een gepolariseerde stekker hebft twee pennen, de ene breder dan de andere. Een geaarde stekker hebft twee pennen plus rondaardecontacten. De stekker hebft deze voorzieningen voor uweilighheid. Verwijder ze nicht. Als de stekker van het bijelegeerde snoer Niet in uw stopcontact past, raadpleeg aan een elektricien.

Leg het netsnoer zodanig dat het zich bekneld raakt, verbogen worden, knikt, aan warmle worden blootgesteld of op enige andere wijze beschadigd raakt. Let hierbij met name op het stekkergedeelte en het gedeelte van het snoer dat achefter uit het apparuat komt.

Gebruik alleen door de fabrikant voorgeschreven accessoires.

Gebruik het apparaat alleen in combinatie met een standard, rek, steun of schappensystem sterk genoeg om het apparaat te ondersteunen. Let goed op als u het apparaat in een standard of rek (ver)plaatst: zorg ervoor dat de standardd of het rek Niet omvalt, waardoor u of iemand anders letsel zou kuren oplopen of schade aan het apparaat.

Neem de stekker uit het stopcontact bij onweer of als het apparaat langdurig niet gebruikt za worden.

Staak het gebruik van het apparaat onmiddelijk en laat het door professionele onderhoudsmonteurs controleren en/of repareren als: het netsnoer de stekker beschadig is; er voorwerpen in het apparaat zijn gezallen of er vloeistof in is gemorst; het apparaat aan regen is blootgesteld; het apparaat Nietaar behoren lijkt te werkken; het apparaat is gezallen of beschadig.

De inrichting moet worden gebruikt in Niet-tropische klimaat.

De ventilatie moet Niet worden belemmerd door de ventilatieopengingen of te dekken met items Zoals kranten, tafelkleden, gordijnen, enz.

Plaats geen bronnen met open vuur, zoals brandende koarsen, op het apparaat.

Het aanraken van Niet-geisoleerde klemmen of bedrading kan een onangencam gevoel veroorzaken.

WAARSCHUWING: Met de aansluiting voor de veodingskabel op het achterpaneel(Int) u de stroomtoevoer verbreken. Het apparat voet zich in een open ruimte bevinden waar deze aansluiting goed te bereiken is.

Sluit het apparaat aan op een stroomtoevoer die overeenkomt met de op het acheierpaneel aangegeven type- en spanningsaanduiding. (VS: 120V/60Hz, EU: 230V/50Hz).

Sluit het apparaat alleen met de bijgelerde voedingskabel of een exacte equivalent daarvan op het lichtnet aan. Verander niets aan de meegeleverde kabel. Hij kan het stopcontact voor u verrangen. Gebruik geen verlngsnoer.

Met de stekker van het netsnoer Aunt u de stroomtoevoer maar het apparaat verbrenken. Door de stekker uit het slopcontact en apparaat te trekken, verwreekt u de aansluiting op het stroomnet volledig. Dit is de enige manier om de stroomvoorziening volledig te verwijdenen uit het apparaat.

Stel de batterijen in de afstandsbediening Niet bloot aan overmatige temperatuur, zoals direct zonlicht, vuur of andere warmtebronnen. Batterijen要去en worden gerecycleerd od verwijderd als per staat en lokale richtlijn.

Dit apparaat voldoot aan hoofdstuk 15 van de FCC-wetgeving. Voor het gebruik gelden de volgende condities: (1) Dit apparaat mag geen schadelijke interferentie veroorzaken en (2) dit apparaat要去 interferentie accepteren, ook interferentie die de werkung kan verstoren.

Inhoud

Abfestival 1: Bedieningselementen en aansluitingen 4

Afbeiding 2: Afstandsbediening RR-T98 4

Afbeeding 3: Aansluten Afbeeding 5

Heel belangrijk 6

Belangrijkeveiligheidsaanwijzingen. 34

Over Rotel. 35

Aandeglag 36

Enkele voorzorgsmaatregelen 36

Belangrille functies 36

Plaatsing 36

Aansluiting op het lichtnet en bediening. 36

AC-voedingsingang 36

AAN/UIT-knop 11@aAN/AUT-indicator 22 36

Overzicht aansluitingen 36

DAB-/FM-ontvangst 36

RS232-aconsluting-- 36

UITGANG- 36

FM-radio 37

Naar FM-radio luisteren 37

Een radiozender opslan als voorkeuze 37

Naar een voorkeuzender luisteren 37

Menu FM-installingen 37

Ontvangst RDS-informatie 37

RDS-Ioets 37

MONO-toets 6 37

DAB-RADIO. 38

Naar een DAB-radiozender luisteren 38

Een DAB-zender opslaan als voorkeuze 38

Naar een DAB-voorkeuzender luisteren 38

Afstandsbedieningstoetsen voor geavanceerde functies 38

Problemen oplossen 39

Ons verhaal is meer dan 60aar geleden begonnen. Door de jaren hebben we met once producten honderden prizen gewonnen en hebben honderdduizenden mensen van once producten kunnen genieten. Menschen die net als u hoogwaardige apparatuur voor home-entertainment op waarde weten te schatten.

Rotel is opgericht door een familie met een passie voor muziek die hifiapparatuur van de allerhoogste kwaliteit is gaan make. Na al die jaren is die passie er nog steeds. Nog altijd is ons doel meerwaarde bieden aan muziekliefhebbers en hifikenners, ongeacht hun budget. Dit doel worden geedeeld door alle medewerkers van Rotel.

De ontwikkelaars van Rotel werken als een team samen. Ze luisteren zorgvuldig maar elk/New product en blijven het bijschaven tot het aan hun hove eisen voldoet. Ze kuren componenten van overal ter wereld kiezen om het optimale product te make, Zoals condensatoren uit het Verenigd Koninkrijk en Duitsland, halfgeleidersuit Japan of de VS, verwil deringkerntransformatoren altiid in Rotels eigena fabrieken worden vervaardigd.

Het milieu gaat ons allemaal aan het hart. Omdat er steeds meer elektronica wordt geprodueerd, wordt het voor fabrikanten steeds belangrijker er alles aan te doen producten zo te ontwerpen dat deze het milieu zo min möglich belasten.

Bij Rotel zich we er trots op dat we hieraan ons steeintje kuren bijdragen. Om het loodgehalte in once producten te verlagen,+zijn we overgestapt op special lawdvrij soldeermiddel dat voldoet aan de BGS-richtlij en op loodvrije componenten. Onze ontwikkelaars verbeteren voortdurend de efficiency van once voedingen, zonder concessions te doen aan kwaliteit. Als ze op stand-by staan, gebruiken producten van Rotel zeer weinig stroom en voldoen zo aan internationale eisen voor stand-by stroomverbruik.

Ook de Rotel-fabriek draagt een steentje bij aan een beter milieu door de assemblagemethoden steeds verder te verbeteren, om zo tot een schoner en groener productieproces te komen.

Namens Rotel wollen wij u bedanken dat u dit product hebt aangeschaft.
Wij weten zeker dat u er vele jaren plezier van zult hebben.

Aan de slag

U hebt een tuner van Rotel aangeschäft. Dank u wel waarvoort. In combinatie met een hoogwaardig muziek- of home-theatre-systeem biedt deze tuner van Rotel jarenlang muziekplezier.

Enkele voorzorgsmaatregelen

WAARSCHUWING: Om schade aan uw systeme te voorkomen, dient u ALLE componenten in het systeme uit te schakelen alvorens componenten aan te sluiten of los te koppelen. Schakel de systeemcomponenten pas weein als u zeker weet dat alles goed en stevig is aangesloten.

Lees deze handleiding zorgvuldig. U vindt hierin nicht alleen basisinstructies voor het installereren en het gebruiken van dit apparaat, maar ook waardevolle informatatie over verschillende systemeconfiguraties voor de T11V02 en algemene informatatie om uw systeme optimaal te lately presteren. Mocht u nog vragen hebben, neem dan contact op met uw officièle Rotel-verkoper. Natuurlijk(Int)kunt u met uw vragen en opmerkingen ookrechtstreeks bij Rotel verecht.

Bewaar de doos en alle bijgesloten verpakkingsmaterialen voor eventuele toekomstig gebruik. Als u de T11V02 Niet in de originele verpakking verzendt of verhuist, kan dit tot ernstige schade leiden en kan de garantie komen te verrallen.

Vul de registratiekaart van de eigenaar in of neem on line registreet in de doos op. Hiermee kurz u de aankoopdatum aantonen als u aanspraak zou要去en doe one de garantie.

Belangrijke functies

FM-en DAB/DAB+radiozenders.
30 voorkeuzeposities om uw favoriete DAB/DAB+- en FM-zenders op te slaan.
Geschicht voor RDS (Radio Data System).
DAB/DAB+ (Digital Audio Broadcast), digitale radio die.
- overal in Europa en andere delen van de wereld beluisterd kan worden.

Plaatsing

Plaats het apparaat op een vaste, vlakke ondergrond waar het Niet worden blootgesteld aan zonlicht, overmatige warmte, vocht of trillingen.

Aansluiting op het Lichtnet en bediening

AC-voedingsingang

Uw tuner is in de fabriek geconfigureerd voor de spanning op het lichtnet van het land waar u hem gekocht hebt (VS: 120 volt/60 Hz, Europa: 230 volt/50 Hz). De AC-lijnconfigatie is aangegeven op eenplaatje op het achterpaneel.

OPMERKING: Als u uw apparaat waar een ander land verhuist, dient u het mogelijk opnieuw te configureren voor gebruik met een andere netspanning. Probeer deze conversie Niet zicheeluit te voeren. Door de behuizing van het apparaat te openen, worden u blootgesteld aan gevaarlijke spanning. Raadpleeg een erkend onderhoudsmonteur of de onderhoudsafdeling van Rotel voor informatie.

OPMERKING: Sommige producten kuren in meer dan een land verkocht worden en worden waarom met meer dan een voedingskabel geleverd. Gebruik uitsluitend de voor uw land of regio geschekte kabel.

Sluit de T11V02 rechtstreeks aan op een stopcontact of op de geschakeldeuitgang van een andere component van uw audiosystem. Gebruik geenverlengsnoer.

Controleer of de AAN/uit-KNOP 1 dan de voorkant van de T11V02uitgeschakeld is (in de stand 'uit' staat). Sluit verzolgens de bijgeleverde voedingskabel aan op de voedingsingang 1 dan dechterkant van het apparaat en steek de steker in het stopcontact.

Als u langereijd van huis zult zich, bijvoorbeeld als u een maand opvakantie gaat, is het verstandig om de stekker van de T11V02 (en die van andere audio- en videoapparatuur) Niet in het stopcontact te lately zittenterwijl u weg bent.

AAN/UIT-knop 1 en AAN/UIT-indicator

U vindt de AAN/UIT-knop links op het voorpaneel. Druk op deze knop om het apparaat in te schaken.

Het indicatielampje boven de knop.gaat branden om aan te geven dat het apparaat is ingeschakeld. Druk nogmaals op de knop om het apparaat weeer uit te schaken.

Overzicht aansluitingen

Controleer voordat u verder leest in de handleiding of alle kabels goed+zijn aangesloten. Raadpleeg hiervoor afbeelding 3.

DAB-/FM-ontvangst 10

Sluit de bijgeleverde antenne voor binnenshuis aan op de DAB-en FMaansluiting op het achterpaneel. Richt de antenne verschillende kanten op om te testen hoe u de Beste ontvangst heb.

RS232-aansluiting

Voor integratie in computerbesturingsystemen kan de T11V02 via RS232 worden bestuurd. Op de RS232-ingang past een standard rechte DB-9 mannetje/vrouwtje kabel.

Neem voor aanvullende informatie over de aansluitingen, software en besturingscodes voor het via een computer besturen van de T11V02 contact op met uw officièle Rotel-verkoper.

UITGANG 12

Het apparaat produeert een analoog stereosignal. Gebruik de bijgeleverde audiokabel om het apparaat aan te sluiten op de ingang van uw voorsterker of processor. Zorg ervoor dat de aansluitingen met elkaar overeenkomen. De uitgang van het rechterkanaal moet worden aangesloten op het rechterkanaal van de voorsterker of de processor en vice versa.

FM-radio

Controleer voordat uংn de FM-radioGaat luisteren of de antennene goed is aangesloten.

Nagar FM-radio luisteren

1. Kies bij de brontoeten de toets FM 5 Scherm toont de volgende informatie:

1. Draai aan de regelknop? @ het voorpaneel of druk op de toetsen voor OMHOOG/OMLAAG @ de afstandsbediening om de freiouctie te veranderen en een radiozender te zoeken. De freiouctie verandert stapsgewijs door de regelknop op het voorpaneel of de toetsen voor OMHOOG/OMLAAG op de afstandsbediening telkens een stap.

2. U kurz met behulp van een van de onderstaande stappen automatisch waar een FM-zender zoeken:

3. Druke toetsen voor OMHOOG/OMLAA@ de afstandsbedieten in en houd ze ingedrukt.

4. Druk op de knoppen voor snel vooruit/achterui de afstandsbediening.

Een radiozender opslaan als voorkeuze

Druk, als u een radiozender hoort die u in het geheugen wilt opslaan, op de Memory-toets en les volorgens het voorkeuzenummer met de cijfertoieten het scherm worden verzolgens aangegeven dat de voorkeuzedener is opgeslagen. Er konnen tot 30 FM-radiozenders worden opgeslagen.

Naar een voorkeuzezender luisteren

Tijdens het luisteren maar een radiozender, kut u op een van de volgende manieren overschakelen maar een Voorkeuzezender:

1. Kies het voorkeuzenummer van de gewenste zender met de cijfertoetsen
2. Druk op de toeuten PRESET +/- 品 de afstandsbediening om een voorkeuzezender op te roepen. Druk op de toeuten voor OMHOOG/ OMLAAG 品 op de toeuten PRESET +/- 品 de afstandsbediening of draai aan de regelknop 品 het voorpaneel om de gewenste zender te kiezen en bevestig uw keuze met op de toets ENT 品 de afstandsbediening. Druk nogmaals op de FM-toets 品 het voorkeuzemenu te verlaten en terug te gaan waar de afspeelstatus.

Menu FM-installingen

Druk op de FM-toets 5 onoor het menu FM-instelingen te lopen. Dit menu bevat 3 submenu's.

1.SCAN SETTINGS (Zoekinstelleningen): Kiesussen STRONG STATIONS ONLY (Alleen zenders met goede ontvangst) of ALL STATIONS (Alle zenders).

FM SETUP >STRONG STATIONS ONLY ALL STATIONS

1. AUDIO SETTINGS (Audio-installingen): Allow Stereo (Stereo toegestaan) of Forced Mono (Alleen Mono).

FM SETUP >STEREO OR MONO * MONO ONLY

1. FM PRESET: Toont alle 30 FM-voorkeuzegers. De geseleterde FM-zender kan worden gekozen door op de toets ENT p de afstandsbediening te drukken.

Draai aan de regelknop 3 het voorpaneel of druk op de toetsen voor OMHOOG/OMLAAG 9 de afstandsbediening om wijzigingen aan te brengen in het menu FM-instellen. Druk op de toets ENT 8 de afstandsbediening om de wijziging te bevestigen.

Ontvangst RDS-informatie

Met dit apparaat van Rotel kutu RDS (Radio Data Systems)-signalen ontvangen. Dankzij het RDS-systeem kan gecodeerde informatie samen met het radiosignal versturd worden. Dit signal, dat wordt gedecodeerd door een RDS-receiver, kan allerlei informatie leveren, bijvoorbeeld:

1. De naam van de radiozender ( bijv. BBC1).
2. De inhoud van het programme op de zender (bijv. ROCK of NIEUWS).
3. Verkeersinformationie.
4. Rollende tekst voor mededelingen of informatie.
5. De actuèle tiéd en datum.

RDS-signalen worden al jaren toegepast in veel Europese markten. Er zijn veel RDS-zenders en de meeste gebruikers zullen befindelijk met de mogelijkheden en het gebruik ervan.

OPMERKING: De RDS-informatie is slechts beschikbaar indien de uit gezonden signalen correct gecodeerd zich. Deze informatatie is.daarom alleen beschikbaar in markten waar RDS al is geimplementeerd en radiozenders.Deze gegevenssignalen uitzenden.

RDS-toets ②①

Met de RDS-toets op de afstandsbediening loopt u door de verschillende schermen. Druk op de RDS-toets op de afstandsbediening om de volgende informatatie te bekijken.

1. Radiotekst.
2. Naam van zender.
3. PTY of het soort inhoud.
4. De actuèle datum en tijd.

MONO-toets ⑤⑥

Met de MONO-toets op de afstandsbediening schakelt u de FM-ontvangst van stereo maar mono. Er isECHTER alleen een stereosignaal te horen als de zender dit uitzendt en de signalsterkte voldoende is.

OPMERKING: Bij een zwak FM-signaal kan het verstandig zijn om over te schakelen maar mono-ontvangst. Voor een heldere mono-ontvangst is er een minder sterk signaal nodig dan voor stereo-ontvangst.

DAB-RADIO

Controller of u in uw regio een Digital Audio Broadcast (DAB)-signal aunt ontvangen.

Druk op de DAB-toets op het voorpanee bp de afstandsbediening K

Verschillende DAB-kanalen worden gebundeld in 'multiplexen'. De zenders in een multiplex worden samen uit gezonden op een freiagentie en iedere Dienst bevat een primaire diest en eventuel secundaire diensten. DAB-technologie kaht het möglichk samen met de geluidssignalen extra informatie te verzenden, bijvoorbeeld andere audiokanalen, tekst en in de toekomst zichs afbeeldingen en computergeveens.

Naar een DAB-radiozender luisteren

1. Druk op de DAB-toets op het voorpaneel het apparaat gaat dan de beschikbare zenders zoeken. Hierna worden het volgende menu weergegeven.

Station List

> BBC 1

BBC 2

1. Druk op de toets ENT Bp de afstandsbediening om het gewenste station te selecteren enervoigens af te spelen.

Een DAB-zender opslaan als voorkeuze

Druk, als u een DAB-zender hoort die u in het geheugen wilt opslaan, op de Memory-toets R B en les verrolgens het voorkeuzenummer met de cijfertoieten 3 Er Ronnen tot 30 DAB-radiozenders worden opgeslagen.

Naar een DAB-voorkeuzender luisteren

Tijdens het luisteren maar een DAB-zender, kutu op een van de volgende manieren overschakelen maar een Voorkeuzender.

1. Kies het voorkeuzenummer van de gewenste zender met de cijfertoetsen
2. Druk op de PRESET +/-toeisen 已 de afstandsbediening om een voorkeuzezender op te roepen. Druk op de toeelsen voor OMHOOG/ OMLAAG 8 op de PRESET +/-toeensen 已 de afstandsbediening of draai aan de regelknop 已 het voorpaneel om de gewenste zender te kiezen en bevestig uw keuze met de toets ENT 已 de afstandsbediening.

Menu DAB-installingen

Druk op de toets DAB het voorpaneel of @p de afstandsbediening om door het menu.

DAB-instelingen te lopen. Draai aan de regelknop op het voorpaneel of gebruik de toetsen voor OMHOOG/OMLAAG op de afstandsbediening om door iedersubmenu te lopen.

• STATION LIST: Toont een zenderlijst.

• LOCAL SCAN: Zoekt binnen een beperkt bereik maar beschikbare zenders als er op de toets ENT ③ep de afstandsbediening gedrukt worden (Niet in alle markten beschikbaar).
  FULL SCAN: Zoekt maar alle beschikbare zenders als er op de toets ENT de afstandsbediening gedrukt worden.

• MANUAL TUNE: Druk op de toets ENT Bp de afstandsbediening om handmatig zenders te selecteren met de toetsen voor OMHOOG/OMLAAG.
• DRC, Dynamic Range Control: Kies 'High', 'Low' of 'Off'. Druk op de toets ENT ① de afstandsbediening en selecteer de gewenste stand met de toeiten voor OMHOOG/OMLAAG.
• STATION ORDER: Mogelijk opies zijn 'Alphanumeric', 'Ensemble' en 'Valid'.
• PRUNE STATION (Zenders verwijderen): Kies 'Yes' of 'No'. Met de Prune: Instelling kut u zenders verwijderen die nicht actief zich ennof Niet ontvangen können worden.

OPMERKING: Prune verwijdert nicht-beschikkbare zenders uit zwel de zenderlijst als de DAB-voorkeuzelijst.

• DAB PRESET: Toont alle 30 DAB/DAB+voorkeuzenzenders. De geselecteerde zender kan worden gekozen door op de toets ENT@ de afstandsbediening te drukken.

Afstandsbedieningstoetsen voor geavanceerde functies

Instelmenu

Druk op de MENU-toets de afstandsbediening om het instelmenu te openen. Het volgende scherm verschijt:

SETUP

> DISPLAY DIMMER

POWER LED DIMMER

• DISPLAY DIMMER: Dint de helderheid van het display.
• POWER LED DIMMER: Dimt de helderheid van het indicator.

OPMERKING: Ook als de T11V02 worden uitgeschakeld, worden deze instellingen vast in het geheugen opgeslagen.

• VERSION: Geeft aan welke softwareversie momenteel in het apparaat is geladen.
• FACTORY DEFAULT: Worden de originele fabrieksinstellungen van het apparaat hersteld. Alle voorkeursinstellungen worden dan gewist.
• EXIT: VerLaat u het instelmenu.

De toets "DIM" alleen op de afstandsbediening

Druk meerdere malen op deze toets om de lichtsterkte van het infoschemm waar behoeven in te stellen.

OPMERKING: Aanpassing die met de toetsen (C) worden gedaan, is slechts tijdelijk en wordt Niet opgeslagen als het apparaat wordenuitgeschakeld.

De toets "EXIT" ①

Alleen op de afstandsbediening

Als u op de EXIT toets ① keert terug van een menu en terug waar de aftspeelstatus.

Problemen op losses

De meest voorkomende problemen bij audiosystemen zijn het gevolg van aansluitfonten of foute instellen. Mocht u谈起 problemen aanlopen, bepaal dan waar het probleem zich voordoet, controllerer de instellenen van de bedieningselementen, stel de precieze oorzaak van de fouit vast en voer de nodige aanpassingen uit. Als het apparaat geen geluid te horen geeft, raadpleeg dan de onderstaande suggesties:

De AAN/UIT-indicator要去 gaan branden als de stekker van het apparaat in het stopcontact is gestoken en de AAN/UIT-toets worden ingedrukt. Mocht de indicator Niet gaan branden, controlleren dan met een ander elektrisch apparaat, zoals een lamp, of het stopcontact goed werkt. Het kan bijvoorbeeld zich dat het stopcontact met een schakelaar geregeld worden en dat deze schakelaaruitgeschakeld is.

Geen geluid

Controleer of de kabelsussen de uitgang en de voorsterker goed+zijn aangesloten.Raadpleeg hiervoor afbeelding 3.

Kan Niet afstemmen op DAB/DAB+-voorkeuzender

Sommige zenders waren nicht länger beschikbaar en worden dan in de zenderlijk weergegeven met een ?' vóor de naam van de zender. Deze zenders zenden waren更是ui of worden Nieteer ontvangen door de T11V02 Als deze zenders waren ingesteld als voorkeuzerbender, werkde ze Nieteer. Als deze voorkeuzerbender geseleed wordt, verschijnt het DAB-menu op de T11V02. Gebruik de functie PRUNE in het DAB-menu om zenders die Nieteer uitzenden te verwijderen. Hierdoor worden Niet-beschikbare zendersuit zowel de zenderlijk als de DAB-voorkeuzelijst verwijderd.

Specifications

FM-tuner FM-tuner

Bruikbare gevoelighieBruikbare gevoelighie 22,2 dBf

50dB Geovoligieid van de dmping50dB Geovoligieid van de dmping 27,2 dBf (

Signal-ruisverhodiumSignaui-ruisverhodium (bij 65 dBf)

MONO 63 dBf

STEREO 60 dBf

Harmonische verwormung Harmonische verwormung (bij 65 dBf)

MONO 0,2%

STEREO 0,3%

FrequenfieresponsFrequentierespons 10Hz - 15kHz,± 3 dB

Stereospeiding Stereospeiding 40 dB/37 dB

(100 Hz/1 kHz)

Uitgangsiveau 1,0V

Antenne-ingang 75 ohm F-aansluiting

DAB-tuner

Gevoeligheid -80 dBm

Antenne-ingang 75 ohm F-aansluiting

Algemeen

Stroomverbruik 10 watt

Stroomverbruik stand-by <0,5 W

BTU (bij 5 watt) 17 BTU/h

Benodigd vermogen (AC)

VS: 120 V, 60 Hz

Europa: 230 V, 50 Hz

Afmetingen (B× H× D) 430× 73× 330mm

(17 x 2 7 / 8 × 13 in)

Hoopte voorpaneel 60 mm

Alle specifications zich correct bij het ter perse goan.

Rotel behoudt zich hetrecht voor zonder voorafgaande kennisgeving verbeteringen door te voeren.

Rotel en het Rotel Hifi-logo+zijn gedeponeerde handelsmerken van The Rotel Co., Ltd. Tokio, Japan.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WARNING: SHOCK HAZARD-DO NOT OPEN
AVIS: RISOUE DE CHOC ÉLECTRIQUE-NE PAS OUVRIR
