GEBRUIKSAANWIJZING DCV501 DEWALT

Nederlands (vertaald vanuit de originele instructies) 73

Hartelijk gefeliciteerd!

U hebt gekozen voor een DEWALT gereedschap. Jarenlange ervaring, grondige productontwikkeling en innovatie maken DEWALT tot een van de betrouwbaarste partners voor gebruikers van professioneel gereedschap.

Technische gegevens

		DCV501L
Type 1
Stroombron Gelijkstroom
Accuspanning V	DC	18
Vermogen W 300
Tankvolume L	0,7
Max. luchtstroom	l/s	21,7
Negatieve druk	kPa	9,4
Slangmonddiameter	mm	31,8
Gewicht (zonder accu)	kg	1,5
Geluidswaarden en/of vibratiewaarden (triax-vectorsom) volgens EN60335:
L_PA (geluidsdruk)	dB (A)	75
L_WA (geluidsvermogen)	dB (A)	87
K_WA (onzekerheid akoestisch vermogen)	dB (A)	2
Vibratie-emissiewaarde a_h =	m/s^2	< 2,5
Onzekerheid K =	m/s^2	0,5

Het vibratie- en/of lawaai-emissieniveau dat in dit informatieblad wordt gegeven, is gemeten in overeenstemming met een gestandaardiseerde test die wordt gegeven in EN60335-2-69 en u kunt ermee het ene gereedschap met het andere vergelijken. Het kan worden gebruikt voor een eerste inschatting van blootstelling.

WAARSCHUWING: Het verklaarde vibratie- en/of lawaai-emissieniveau geldt voor de hoofdtoepassingen van het gereedschap. Als het gereedschap echter voor andere toepassingen wordt gebruikt, dan wel met andere accessoires of slecht wordt onderhouden, kan de vibratie- en/of lawaai-emissie verschillen. Dit kan het blootstellingsniveau aanzienlijk verhogen gedurende de totale werkperiode. Een inschatting van het blootstellingsniveau aan vibratie en/of lawaai moet ook worden overwogen wanneer het gereedschap wordt uitgeschakeld of als het aan staat maar geen daadwerkelijke werkzaamheden uitvoert. Dit kan het blootstellingsniveau aanzienlijk verminderen gedurende de totale arbeidsduur. Kijk naar aanvullende veiligheidsmaatregelen voor het beschermen van de gebruiker tegen de effecten of vibratie en/of lawaai, zoals: onderhoud het gereedschap en de accessoires goed, houd de handen warm (relevant voor vibraties), organisatie van werkpatronen.

EG-conformiteitsverklaring

Richtlijn Voor Machines

DRAADLOZE HANDSTOFZUIGER DCV501L

verklaart dat deze producten zoals beschreven onder

Technische gegevens in overeenstemming zijn met: 2006/42/EG, EN.

Deze producten voldoen ook aan de Richtlijn 2014/30/EU en 2011/65/EU. Neem voor meer informatie contact op met via het volgende adres of kijk op de achterzijde van de gebruiksaanwijzing.

De ondergetekende is verantwoordelijk voor de samenstelling van het technische bestand en legt deze verklaring af namens.

Mr. Rergel

Markus Rompel

D-65510, Idstein, Duitsland

27.08.2021

BEWAAR ALLE WAARSCHUWINGEN EN INSTRUCTIES ZODAT U DEZE IN DE TOEKOMST OOK KUNT RAADPLEGEN

WAARSCHUWING: Beperk het risico op letsel, lees de instructiehandleiding.

Definities: Veiligheidsrichtlijnen

De onderstaande definities beschrijven het veiligheidsniveau voor ieder signaleringswoord. Lees de gebruiksaanwijzing a.u.b. zorgvuldig door en let op deze symbolen.

GEVAAR: Geeft een dreigend gevaar aan dat, als het niet wordt voorkomen, leidt tot een ongeval met dodelijke afloop of ernstig letsel. WAARSCHUWING: Geeft een mogelijk gevaar aan dat, als niet wordt voorkomen, zou kunnen leiden tot een ongeval met dodelijke afloop of ernstig letsel. VOORZICHTIG: Geeft een mogelijk gevaarlijke situatie de die, als het niet wordt kan leiden tot licht tot middelzwaar letsel.

Accu's Laders/Laadtijden (Minuten)***
Cat # V	DC	Ah Gewicht (kg)		DCB104 DCB107 DCB112 DCB113 DCB115 DCB116 DCB117 DCB118 DCB132 DCB119
DCB546 18/54 6,0/2,0 1,08 60 270 170 140 90 80 40 60 90 X
DCB547 18/54 9,0/3,0 1,46 75* 420 270 220 135* 110* 60 75* 135* X
DCB548	18/54	12,0/4,0	1,46	120	540	350	300	180	150	80	120	180	X
DCB549	18/54	15,0/5,0	2,12	125	730	450	380	230	170	90	125	230	X
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/45**	60/40**	60/40**	60	120
DCB183/B/G	18	2,0	0,40	30	90	60	50	30	30	30	30	30	60
DCB184/B/G	18	5,0	0,62	75/50**	240	150	120	75	75/60**	75/50**	75/50**	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	22	22	40
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	45	45	90
DCB189	18	4,0	0,54	60	185	120	100	60	60	60	60	60	120
DCBP034	18	1,7	0,32	27	82	50	40	27	27	27	27	27	50

*Datumcode 201811475B of later
**Datumcode 201536 of later
***Deze matrix is uitsluitend bestemd als richtlijn, de tijden zijn afhankelijk van de temperaturen en de accustatus.

KENNISGEVING: Geeft een handeling aan waarbij zich geen persoonlijk letsel voordoet maar die, als deze niet wordt voorkomen, kan leiden tot materiële schade.

p het gevaar voor elektrische schok.

p brandgevaar.

SCHUWING: Lees alle heidswaarschuwingen en alle instructies.

Het niet opvolgen van de hieronder vermelde waarschuwingen en instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel.

PSCHUWING: Bepaald huishoudelijk stof chemicaliën waarvan bekend is dat zij

kanker, geboortegebreken of andere schade aan de voortplantingsorganen veroorzaken, zoals asbest en verf op basis van lood.

SCHUWING: Probeer geen wijzigingen aan het aat aan te brengen, noch het apparaat te repareren.

SCHUWING: Gebruikers moeten voldoende en geïnstrueerd over het gebruik van deze apparaten.

PSCHUWING: Om risico op elektrische schokken ade aan de stofzuiger te voorkomen, dienen geen offen of natte deeltjes opgezogen te worden. Stel paraat niet bloot aan regen of sneeuw. Binnenshuis n.

SCHUWING: Laad de accu niet op bij ingstemperaturen lager dan 4 °C of hoger dan 40 °C.

Volg alle instructies voor het opladen en laad de accu niet op buiten het temperatuurbereik dat in de instructies wordt opgegeven. Door op onjuiste wijze opladen of opladen bij een temperatuur buiten het opgegeven bereik kan de accu beschadigd raken en het risico van brand toenemen.

• Zorg ervoor dat u op de hoogte bent van de geldige regelgeving m.b.t. het omgaan met gevaarlijke stoffen in uw land.
• Voorafgaand aan ingebruikname moeten gebruikers informatie, instructies en training ontvangen voor het gebruik van het apparaat en over de stoffen waarvoor de machine moet worden gebruikt, waaronder een veilige methode voor het verwijderen en bij het afval verwerken van het verzamelde materiaal.
• Dit product is niet bedoeld voor gebruik door personen (waaronder kinderen) die verminderde fysieke, zintuiglijke of psychische mogelijkheden hebben; wanneer sprake is van gebrek aan ervaring, kennis of vaardigheden is gebruik alleen toegestaan onder toezicht van een persoon die verantwoordelijk is voor de veiligheid van gebruikers. Laat nooit kinderen alleen met dit product.
• Gebruikers dienen alle veiligheidsvoorschriften op te volgen die van toepassing zijn op het te hanteren materiaal.
• Laat het apparaat niet onbeheerd achter wanneer het is aangesloten op een stroombron. Verwijder de accu, wanneer u het apparaat niet gebruikt en voordat u onderhoud verricht.
• Voorkom spontane ontbranding, leeg steeds na ieder gebruik de tank.
• Schokken als gevolg van statische elektriciteit zijn mogelijk op plaatsen waar het droog is of waar de relatieve luchtvochtigheid laag is. Dit is slechts tijdelijk en heeft geen invloed op het gebruik van de zuiger.
• Schakel de stofzuiger uit voordat u de accu verwijdert.
• Gevaar voor elektrische schok. Voorkom het risico van een elektrische schok, zet het laadstation niet in water of in een andere vloeistof.
• Let erop dat het apparaat niet als speelgoed wordt gebruikt. Scherp toezicht is nodig wanneer het door of in de buurt van kinderen wordt gebruikt.

• Gebruik dit apparaat volgens de beschrijving in deze handleiding. Gebruik alleen de door de fabrikant aanbevolen hulpstukken.

• Als het apparaat niet goed werkt, of als deze is gevallen, beschadigd is, buiten is blijven staan, in het water is gevallen, dient u het naar een servicecentrum te brengen.

• Raak de lader, en ook de stekker van de lader en de aansluitingen van de lader niet aan met natte handen.
• Houd haar, losse kleding, vingers en alle lichaamsdelen weg bij de openingen en bewegende delen.
• Ga extra voorzichtig te werk wanneer u schoonmaakwerkzaamheden uitvoert op een trap.
• Gebruik het systeem niet zonder dat de filters zijn geplaatst.
• Laat de eenheid niet buiten staan.
• Gooi het apparaat niet in het vuur, zelfs niet als het ernstig is beschadigd. De accu's kunnen ontploffen in het vuur.
• Dit apparaat is bedoel voor het dagelijks zuigen van droge materialen in werkplaatsen. De unit moet worden geplaatst of gemonteerd op enige afstand van gootstenen en hete oppervlakken.
  • Steek de lader direct in een stopcontact.
• Gebruik de lader alleen in combinatie met een standaard stopcontact.
• Trek de stekker van de lader uit het stopcontact voordat u gewone schoonmaak- of onderhoudswerkzaamheden uitvoert.
• Niet in de ventilatiesleuven kijken als het apparaat is ingeschakeld, omdat het soms mogelijk is dat kleine verontreinigingen uit de ventilatieopeningen worden uitgevoerd, met name na het reinigen/vervangen de de filter, omdat de verontreinigingen in het apparaat dan verplaatst kunnen zijn.

Aanvullende veiligheidsregels

• Zuig niet iets op dat brandt of rookt, zoals sigaretten, lucifers of hete as.
  • Dompel het gereedschap niet onder in water.
• Gebruik het niet om brandbare, explosieve materialen op te zuigen, zoals kolen, graan of ander fijn verdeeld brandbaar materiaal.
• Voor systemen voor stofafzuiging is het nodig te zorgen voor een afdoende ventilatie L in de ruimte, als de lucht terug wordt geblazen in de ruimte. Raadpleging van de nationale voorschriften is noodzakelijk.
• Zuig geen gevaarlijke, giftige of kankerverwekkende materialen op, zoals asbest of insectenbestrijdingsmiddel.
• Zuig nooit explosieve vloeistoffen (bijv. benzine, dieselolie, stookolie, verfverdunner, enz.), zuren of oplosmiddelen op.
• Gebruik het systeem niet zonder dat de filters zijn geplaatst.
• Sommige houtproducten bevatten conserveringsmiddelen die giftig kunnen zijn. Ga extra voorzichtig te werk en voorkom inademing en contact met de huid wanneer u met deze materialen werkt. Vraag bij uw leverancier van materialen veiligheidinformatie aan en volg de aanwijzingen in deze informatie.
• Plaats geen zware voorwerpen op de zuiger

BEWAAR DEZE INSTRUCTIES

Aanvullende veiligheidswaarschuwingen

a) Zorg ervoor dat het gereedschap niet per ongeluk kan worden gestart. Controleer of de schakelaar in de uit-stand staat voordat u het apparaat optilt of gaat dragen. Wanneer u bij het dragen van het apparaat uw vinger op de schakelaar houdt of wanneer u het apparaat per ongeluk inschakelt, kan dat tot ongevallen leiden.
b) Haal de accu uit het apparaat voordat u het apparaat instelt, toebehoren wisselt of het apparaat opbergt. Deze voorzorgsmaatregelen helpen onbedoeld starten van het apparaat te voorkomen.
c) Laad de accu alleen op met de lader die wordt opgegeven door de fabrikant. Een lader die geschikt is voor het ene type accu, kan een risico van brand doen ontstaan bij gebruik met een andere accu.
d) Gebruik apparaten alleen in combinatie met door DEWALT aanbevolen accu's. Het gebruik van andere accu's kan gevaar voor letsel en brand opleveren.
e) Houd de accu, wanneer u deze niet gebruikt, weg bij andere metalen objecten zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding tot stand kunnen brengen tussen de ene pool en de andere. Als kortsluiting tussen de polen van de accu's wordt gemaakt, kunnen brandwonden of brand worden veroorzaakt.
f) Wanneer de accu niet goed wordt behandeld, kan er vloeistof uit de accu spuiten; vermijd contact met deze vloeistof. Als er per ongeluk contact ontstaat, spoel dan met water. Als de vloeistof in de ogen komt, roep dan tevens medische hulp in. Vloeistof die uit de batterij komt, kan irritatie en brandwonden veroorzaken.
g) Werk niet met een accu of met apparaten dat beschadigd zijn of waaraan wijzigingen zijn aangebracht. Beschadigde of gemodificeerde accu's kunnen onvoorspelbaar gedrag vertonen dat kan leiden tot brand, explosie of een risico van letsel.
h) Stel een accu of apparaat niet bloot aan open vuur of uitzonderlijk hoge temperatuur. Vuur of een temperatuur boven 266 °F (130 °C) kunnen de accu doen exploderen.
i) Volg alle instructies voor het opladen en de accu of het gereedschap niet opladen buiten het temperatuurbereik dat in de instructies wordt opgegeven. Door het op onjuiste wijze opladen of het opladen bij een temperatuur buiten het opgegeven bereik, kan de accu beschadigd raken en kan het risico op brand toenemen.
j) Gebruik de stofzuiger niet als stof uit de ventilatiesleuven wordt geblazen. Schakel de stofzuiger uit en controleer of het filter op de juiste manier werd geplaatst, of defect is. Defecte filters moeten direct worden vervangen.
k) Laat de reparatie alleen uitvoeren door gekwalificeerd en vakkundig personeel met uitsluitend het gebruik van originele vervangingsonderdelen. Daarmee wordt de veiligheid van het product gewaarborgd.

Aanvullende veiligheidsregels

WAARSCHUWING: Pas het gereedschap of een onderdeel ervan nooit aan. Dit kan schade of persoonlijk letsel tot gevolg hebben.

WAARSCHUWING: Bepaald stof dat ontstaat bij elektrisch slijpen, zagen, slijpen, boren en andere bouwactiviteiten bevat chemicaliën waarvan bekend is dat zij kanker, lichaamsgebreken bij de geboorte en andere schade aan het voortplantingssysteem kan veroorzaken. Enkele voorbeelden van deze chemicaliën zijn:

• lood uit verven op loodbasis,
• kristallijn kiezelzuur uit bakstenen en cement en andere metselproducten, en
• arseen en chroom uit chemisch behandeld timmerhout.

Het risico dat u loopt door blootstelling hieraan varieert afhankelijk van hoe vaak u dit soort werk doet. U kunt uw blootstelling aan deze chemicaliën beperken door in een goed geventileerde ruimte te werken, en met goedgekeurde veiligheidsapparatuur te werken, zoals stofmaskers die speciaal zijn ontworpen voor het filteren van microscopische deeltjes.

• Draag beschermende kleding en was blootgestelde delen met zeep en water. Wanneer u stof in uw mond, neus, ogen of op uw huid laat komen, kan dat de opname van schadelijke chemicaliën bevorderen. Leid stof weg van gezicht en lichaam.

- Ventilatieopeningen bedekken vaak bewegende onderdelen en kunnen beter niet worden aangeraakt. Loszittende kleding, sieraden of lang haar kunnen door bewegende delen worden gegrepen.

VORZICHTIG: Wanneer het gereedschap niet wordt gebruikt, plaats het dan op de zijkant op een stabiel oppervlak waar niemand erover kan struikelen en het niet kan vallen. Er is gereedschap met een grote accu dat rechtop kan staan op de accu, maar het kan dan gemakkelijk worden omgestoten.

Overige risico's

Ondanks het toepassen van de relevante veiligheidsvoorschriften en het implementeren van veiligheidsvoorzieningen kunnen sommige overige risico's niet worden vermeden. Dit zijn:

• Gehoorbeschadiging.
• Risico op persoonlijk letsel door deeltjes die worden weggeslingerd.
• Risico op het inademen van dampen wanneer wordt gewerkt met lijmstoffen.
• Risico op het inademen van gevaarlijke stofdeeltjes.

BEWAAR DEZE INSTRUCTIES

Laders

Laders van DEWALT vereisen geen aanpassingen en zijn ontworpen voor een zo eenvoudig mogelijk gebruik.

Elektrische veiligheid

De elektrische motor is slechts voor één voltage ontworpen. Controleer altijd dat het voltage van de accu overeenkomt met de voltage op het typeplaatje. Let er ook op dat het voltage van uw lader overeenkomt met dat van uw netstroomvoorziening.

Uw DEWALT-lader is dubbel geïsoleerd in overeenkomst met EN60335; daarom is geen aardedraad niet vereist.

Als de stroomkabel is beschadigd, dient het uitsluitend vervangen te worden door DEWALT of een erkende serviceorganisatie.

Vervanging van de stekker (alleen V.K. & Ierland)

Als er een nieuwe netstekker moet worden gemonteerd:

• Verwerk de oude stekker veilig bij het afval.
• Sluit de bruine draad aan op de faseaansluiting van de stekker.
• Sluit de blauwe draad aan op de nulgeleider van de stekker.

WAARSCHUWING: Er moet niet een verbinding tot stand worden gebracht met de aardeansluiting.

Volg de montage-instructies die bij stekkers van goede kwaliteit worden geleverd. Aanbevolen zekering: 3 A.

Een verlengsnoer gebruiken

Gebruik alleen een verlengsnoer als het absoluut noodzakelijk is. Gebruik een goedgekeurd verlengsnoer dat geschikt is voor het ingangsvermogen van uw lader (zie Technische Gegevens). De minimumafmeting van de geleider is 1 mm ^2 ; de maximumlengte is 30 m.

Rol het snoer altijd volledig af, wanneer u een haspel gebruikt.

Belangrijke veiligheidsinstructies voor alle acculaders

BEWAAR DEZE INSTRUCTIES: Deze handleiding bevat belangrijke instructies voor de veiligheid en voor de bediening van geschikte acculaders (raadpleeg Technische Gegevens).

- Lees voordat u de lader gebruikt, alle instructies en aanwijzingen voor de veiligheid op de lader, de accu en het product dat de accu gebruikt.

WAARSCHUWING: Gevaar voor elektrische schok. Laat g. 14 vloeistof in de lader dringen. Dit zou kunnen leiden tot een elektrische schok.

WAARSCHUWING: Wij adviseren u een aalschakelaar te gebruiken met een nominale reststroomwaarde van 30 mA of minder.

VOORZICHTIG: Gevaar voor brandwonden. Laad, om hafvatico op letsel te vermijden, alleen herlaadbare accu's van DEWALT op. Andere types van accu's zouden uit elkaar kunnen springen en persoonlijk letsel en materiële schade veroorzaken.

VOORZICHTIG: Er moet op worden toegezien dat kinderen niet met het gereedschap kunnen spelen.

KENNISGEVING: Onder bepaalde omstandigheden, wanneer de stekker van de lader in het stopcontact zit, kunnen de niet-afgeschermde laadcontacten binnenin de lader door materiaal of een voorwerp worden

kortgesloten. Bepaalde materialen die geleidend zijn, zoals, maar niet uitsluitend, staalwol, aluminiumfolie of een opeenhoping van metaalachtige deeltjes, kunnen beter bij de holtes van de lader worden weggehouden. Trek altijd de stekker uit het stopcontact wanneer er geen accu in de lader zit. Trek de stekker van de lader uit het stopcontact voor u de lader gaat reinigen.

• Probeer NIET de accu op te laden met andere laders dan de laders die in deze handleiding worden genoemd. De lader en de accu zijn speciaal voor elkaar ontworpen.
• Deze laders zijn uitsluitend bestemd en bedoeld voor het laden van DEWALT oplaadbare accu's. Andere toepassingen kunnen leiden tot brand, een elektrische schok of elektrocutie.
• Stel de lader niet bloot aan regen of sneeuw.
• Trek aan de stekker van de lader en niet aan het snoer wanneer u de stekker uit het stopcontact wilt halen. Er is dan minder risico op beschadiging van het snoer en van de stekker.
• Controleer dat het snoer zo is geplaatst dat niemand erop kan stappen of erover kan struikelen of het snoer op andere wijze beschadigd of bekneld raakt.
• Gebruik alleen een verlengsnoer als dat absoluut noodzakelijk is. Gebruik van een ongeschikt verlengsnoer kan leiden tot het risico van brand, elektrische schok of elektrocutie.
• Plaats niet iets boven op een lader en plaats de lader niet op een zacht oppervlak omdat hierdoor de ventilatiesleuven kunnen worden geblokkeerd en de lader binnenin veel te heet wordt. Plaats de lader niet in de buurt van een warmtebron. De lader wordt gekoeld door de ventilatiesleuven boven en onder in de behuizing.
• Werk niet met de lader met een beschadigd snoer of een beschadigde stekker—laat eventuele beschadigde onderdelen onmiddellijk vervangen.
• Gebruik de lader niet als er hard op is geslagen, als de lader is gevallen of op een andere manier beschadigd is. Breng de unit naar een officieel servicecentrum.
• Haal de lader niet uit elkaar; breng de lader naar een officieel servicecentrum wanneer service of reparatie nodig is. Onjuiste montage kan leiden tot het risico van een elektrische schok, elektrocutie of brand.
• Als het netsnoer is beschadigd, moet het onmiddellijk worden vervangen door de een servicemonteur van de fabrikant of een dergelijk vakbekwaam persoon, zodat risico is uitgesloten.
• Trek, voordat u met reinigingswerkzaamheden begint, de stekker van de lader uit het stopcontact. Er is dan minder risico van een elektrische schok. Het risico is niet minder wanneer u de accu uitneemt.
• Sluit NOOIT twee laders op elkaar aan.
• De lader is ontworpen voor een gewone huishoudelijke elektrische installatie van 230V. Gebruik de lader niet op een andere spanning. Dit geldt niet voor de 12V-lader.

Een accu opladen (Afb. B)

1. Steek de stekker van de lader in een geschikt stopcontact voor u de accu plaatst.

2. Plaats de accu 5 in de lader, en let er daarbij op dat de accu geheel in de lader komt te zitten. Het rode lampje (opladen) knippert herhaaldelijk en dat duidt erop dat de laadprocedure is gestart.

3. Een volledig opgeladen accu wordt aangegeven door het rode lampje dat constant AAN blijft. De accu is nu volledig opgeladen en kan worden gebruikt of kan in de acculader blijven zitten. Om de accu uit de lader te nemen, drukt u op de accu-vrijgaveknop 6 op de accu.

OPMERKING: U kunt maximale prestaties en levensduur van lithium-ion-accu's garanderen door de accu's volledig op te laden voor u deze voor het eerst in gebruik neemt.

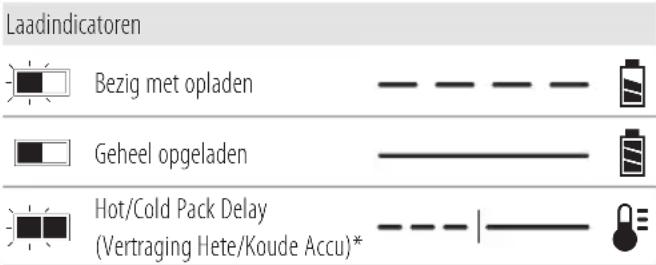

Werking van de lader

Raadpleeg onderstaande indicatoren voor de laadstatus van de accu.

Laadindicatoren Bezig met opladen Geheel opgeladen Hot/Cold Pack Delay (Vertraging Hete/Koude Accu)*

* Het rode lampje blijft knipperen, maar er brandt ook een geel indicatielampje wanneer de functie actief is. Wanneer de accu een geschikte temperatuur heeft bereikt, gaat het gele lampje uit en hervat de lader de laadprocedure.

De geschikte lader(s) laden niet een kapotte accu op. Wanneer de laadindicator niet gaat branden, is dat een teken dat de accu kapot is.

OPMERKING: Dit kan ook betekenen dat er iets mis is met de oplader.

Als de lader laat zien dat er een probleem is, laat de lader en de accu dan testen door een geautoriseerd servicecentrum.

Hot/Cold Pack Delay (Vertraging Hete/Koude Accu)

Wanneer de lader waarneemt dat een accu te warm of te koud is, wordt onmiddellijk een Hot/Cold Delay gestart en wordt het laden uitgesteld tot de accu een geschikte temperatuur heeft bereikt. De lader schakelt dan automatisch over op de accu-laadstand. Deze functie waarborgt een maximale levensduur van de accu.

Een koude accu zal minder snel opladen dan een warme accu. De accu zal gedurende de gehele laadcyclus minder snel worden opgeladen en zal niet maximaal worden opgeladen, ook niet als de accu warmer wordt.

De lader van het type DCB118 is voorzien van een interne ventilator voor het koelen van de accu. De ventilator gaat automatisch draaien wanneer de accu moet worden gekoeld. Gebruik de lader nooit als de ventilator niet goed werkt of als de ventilatiesleuven zijn geblokkeerd. Zorg ervoor dat er geen vreemde voorwerpen in de lader kunnen komen.

Lader van het type DCB118

De lader van het type DCB118 is voorzien van een interne ventilator voor het koelen van de accu. De ventilator gaat automatisch draaien wanneer de accu moet worden gekoeld.

Gebruik de lader nooit als de ventilator niet goed werkt of als de ventilatiesleuven zijn geblokkeerd. Zorg ervoor dat er geen voorwerpen in de lader kunnen komen.

XR Li-Ion-gereedschap is ontworpen met een Elektronisch Beveiligingssysteem dat voorkomt dat de accu te veel wordt geladen, te heet wordt of te diep wordt ontladen.

Het product zal automatisch uitgeschakeld worden, als het elektronisch beschermingssysteem actief wordt. Zet, als dit gebeurt, de Lithium-Ion-accu op de lader, tot deze volledig geladen is.

Montage aan de wand

Deze laders kunnen aan de wand worden gemonteerd of rechtop op een tafel of werkoppervlak staan. Plaats bij wandmontage de accu dichtbij een stopcontact en uit de buurt van een hoek of andere obstakels die de doorstroming van lucht kunnen verhinderen. Gebruik de achterzijde van de lader als sjabloon voor de plaatsing van de montageschroeven aan de wand. Monteer de lader stevig met gipsplaatschroeven (afzonderlijk aan te schaffen), van tenminste 25,4 mm lang waarvan de schroefkop een diameter heeft van of 7 – 9 mm, in hout geschroefd tot op een optimale diepte, waarbij ongeveer 5,5 mm van de schroef uitsteekt. Houd de sleuven aan de achterzijde van de lader tegenover de uitstekende schroeven en steek montagesleuven volledig op de schroeven.

Instructies voor het reinigen van de lader

WAARSCHUWING: Gevaar voor elektrische schok. Aom, voordat u met de reiniging begint, de stekker van de lader uit het stopcontact. U kunt stof en vet van de buitenzijde van de lader verwijderen met een doek of een zachte, niet-metalen borstel. Gebruik geen water of schoonmaakmiddelen. Laat nooit vloeistof in het gereedschap komen; dompel nooit een onderdeel van het gereedschap onder in een vloeistof.

Accu

Belangrijke veiligheidsinstructies voor alle accu's

Als u vervangende accu's bestelt, zorg er dan voor dat u het catalogusnummer en voltage vermeldt.

De accu is niet volledig opgeladen als deze uit de verpakking komt. Voordat u de accu en oplader gebruikt, dient u de onderstaande veiligheidsinstructies te lezen. Volg vervolgens de oplaadprocedures zoals die zijn uitgelegd.

LEES ALLE INSTRUCTIES

• Laad de accu niet op en gebruik deze niet in een explosieve omgeving, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Wanneer u de accu plaatst in of verwijdert uit de lader kan het stof of de damp door een vonk vlamvatten.
• Gebruik nooit geweld bij het plaatsen van de accu in de lader. Wijzig de accu op geen enkele manier als deze niet past in een lader die niet geschikt is, omdat de accu kan openbarsten waardoor ernstig persoonlijk letsel kan ontstaan.

• Laad de accu's alleen op in DEWALT-laders.
- Spat NIET met water en dompel de accu niet onder in water of andere vloeistoffen.
- Berg het gereedschap en de accu niet op plaatsen op waar de temperatuur kan dalen tot onder 4 °C (39,2 °F) (zoals in een schuur buiten of een metalen gebouw in de winter), of kan oplopen tot tot 40 °C (104 °F) of hoger (zoals in een schuur buiten of een metalen gebouw in de zomer).
- Verbrand de accu niet, zelfs niet als deze ernstig beschadigd is of volledig verbruikt. De accu kan in vuur exploderen. Als lithium ion accu's worden verbrand, komen giftige dampen en materialen vrij.
- Als de inhoud van de accu in contact met de huid komt, wast u dit onmiddellijk af met water en een milde zeep. Als accuvloeistof in de ogen komt spoelt u 15 minuten met water in het geopende oog, of totdat de irritatie stopt. Als medische hulp nodig is dient u te vermelden dat de accuelektrolyt is samengesteld uit een mengsel van vloeibare organische carbonaten en lithiumzouten.
- De inhoud van geopende accucellen kan irritatie aan de luchtwegen veroorzaken. Zorg voor frisse lucht. Zoek als de symptomen aanhouden medische hulp.

WAARSCHUWING: Gevaar voor brandwonden. Aloeistof kan ontvlambaar zijn als deze aan een vonk of vlam wordt blootgesteld.

WAARSCHUWING: Probeer nooit om welke reden dan de accu te openen. Als de behuizing van de accu is gescheurd of beschadigd, zet de accu dan niet in de lader. Klem een accu niet vast, laat een accu niet vallen, beschadig een accu niet. Gebruik een accu of lader waar hard op is geslagen, die is gevallen, waar overheen is gereden of die op welke manier dan ook is beschadigd (dat wil zeggen, doorboord met een spijker, geraakt met een hamer, vertrapt) niet. Een elektrische schok of elektrocutie kan het gevolg zijn. Breng beschadigde accu's terug naar het servicecentrum zodat ze kunnen worden gerecycled.

WAARSCHUWING: Brandgevaar. Berg de accu met op en vervoer de accu niet op een manier dat metalen voorwerpen in contact kunnen komen met de aansluitpunten van de accu. Bijvoorbeeld, steek de accu niet in een schortzak, broekzakken, gereedschapskisten, gereedschapsdozen, laden, enz., waar een losse spijkers, schroeven, sleutels, enz. liggen.

VOORZICHTIG: Plaats het gereedschap wanneer het met in gebruik is, op z'n zijkant op een stabiel oppervlak waar het niet kan vallen of omvallen. Sommige gereedschappen met grote accu's kunnen rechtop staan op de accu maar kunnen gemakkelijk worden omgegooid.

Transport

WAARSCHUWING: Brandgevaar. Tijdens het transport karten accu's mogelijk vlam vatten als de aansluitingen van de accu onbedoeld in aanraking komen met geleidende materialen. Controleer dat tijdens het transport

de aansluitingen van de accu afgeschermd zijn en goed geïsoleerd van materialen die ermee in contact kunnen komen en kortsluiting kunnen veroorzaken.

OPMERKING: Lithium-ion batterijen mogen niet in gecontroleerde bagage worden gestopt.

DEWALT accu's voldoen aan alle van toepassing zijn verzendvoorschriften zoals deze zijn bepaald door de bedrijfstak en door wettelijke normen, zoals Aanbevelingen voor het Transport van Gevaarlijke Goederen van de UN; Voorschriften voor Gevaarlijke Goederen van de International Air Transport Association (IATA), Voorschriften Internationale Maritieme Gevaarlijke Goederen (IMDG) en de Europese Overeenkomst Betreffende het Internationale Vervoer van Gevaarlijke Goederen over de Weg (ADR). Lithium-ion cellen en accu's zijn getest in overeenstemming met Hoofdstuk 38,3 van de Aanbevelingen voor het Transport van Gevaarlijke Goederen Handleiding van Testen en Criteria.

In de meeste gevallen zal bij de verzending van een DeWALT-accu deze naar verwachting worden geclassificeerd als volledig gereguleerd Klasse 9 Gevaarlijk materiaal. Over het algemeen zullen alleen verzendingen die een lithium-ion-accu bevatten met een energie-classificatie hoger dan 100 Wattuur (Wh), moeten worden verzonden als volledig gereguleerd Klasse 9. Bij alle lithium-ion-accu's wordt de Wattuur-classificatie op de accu vermeld. Verder adviseert DeWALT in verband met complicaties met de voorschriften, lithium-ion-accu's niet als luchtvracht alleen te verzenden, ongeacht de Wattuur-classificatie. Zendingen van gereedschap met accu's (combo-sets) kunnen naar verwachting per luchtvracht worden verzonden, als de Wattuur-classificatie van de accu niet hoger is dan 100 Wh.

Ongeacht of een verzending wordt geacht een vrijstelling te hebben of volledig voorgeschreven, is voor de verantwoordelijkheid van de verzender de meest recente voorschriften voor verpakking, labeling/markering en vereisten ten aanzien van documentatie.

De informatie die in dit hoofdstuk van de handleiding wordt verstrekt, wordt verstrekt in goed vertrouwen en wordt geacht nauwkeurig te zijn op het moment dat het document werd opgesteld. Er wordt echter geen garantie gegeven, impliciet of expliciet. Het is voor de verantwoordelijkheid van de koper ervoor te zorgen dat zijn activiteiten in overeenstemming zijn met de geldende voorschriften.

De FLEXVOLT™-accu vervoeren

De DEWALT FLEXVOLT™-accu heeft twee standen: Gebruiksen Transport-.

Stand: Wanneer de FLEXVOLT™-accu op zichzelf staat of in een DEWALT 18V-product zit, werkt de accu als een 18V-accu. Wanneer de FLEXVOLT™-accu in een 54V- of een 108V-product (twee 54V-accu's) zit, werkt de accu als een 54V-accu.

Transport-stand: Wanneer de kap op de FLEXVOLT™-accu is bevestigd, staat de accu in de transport-stand. Houd de kap op de accu bij verzending.

In de Transport-stand zijn reeksen van cellen binnen in de accu elektrisch van elkaar geïsoleerd, waardoor 3 accu's ontstaan met

een lagere Wattuur-classificatie (Wh), vergeleken bij 1 accu met een hogere Wh-classificatie. Door dit grotere aantal van 3 accu's met een lagere Wattuur- classificatie kan de accu vrijgesteld zijn van bepaalde voorschriften voor verzending die worden opgelegd aan accu's met een hogere Wattuur-capaciteit.

Voorbeeld, de transport Wh waarde kan 3 x 36 Wh aangeven, dit betekend 3 batterijen van elk 36 Wh. De Wh waarde tijdens gebruik kan 108 Wh aangeven (1 batterij).

Voorbeeld van markering met etiket gebruik en transport

Use: 108 Wh

Transport: 3x36 Wh

Aanbevelingen voor opslag

1. De beste plaats om het apparaat op te bergen is koel en droog, uit direct zonlicht en niet in overmatige hitte of koude. Voor optimale accuprestaties en levensduur bergt u accu's op bij kamertemperatuur als deze niet in gebruik zijn.
2. Wanneer u de accu lange tijd opbergt, kunt u deze voor optimale resultaten het beste volledig opgeladen opslaan op een koele, droge plaats buiten de lader.

OPMERKING: Accu's kunnen beter niet volledig ontladen worden opgeslagen. De accu moet voor gebruik weer worden opgeladen.

Labels op de oplader en accu

Behalve de pictogrammen die in deze handleiding worden gebruikt, kunnen de volgende pictogrammen op de labels op de lader en op de accu staan:

Lees gebruiksaanwijzing voor gebruik.

Zie Technische gegevens voor de oplaadtijd.

Niet doorboren met geleidende voorwerpen.

Laad geen beschadigde accu's op.

Niet blootstellen aan water.

Zorg dat defecte snoeren onmiddellijk worden vervangen.

Uitsluitend opladen tussen 4 °C en 40 °C.

Alleen voor gebruik binnenshuis.

Bied de accu als chemisch afval aan en houd rekening met het milieu.

Laad DEWALT-accu's alleen op met de aangewezen DEWALT-laders. Wanneer u andere accu's dan de aangewezen DEWALT-accu's oplaadt met een

DEWALT-lader dan kunnen deze barsten of kan dit leiden tot andere gevaarlijke situaties.

Gooi de accu niet in het vuur.

GEBRUIK (zonder transport dop). Voorbeeld: Wh waarde geeft 108 Wh aan (1 batterij van 108 Wh).

TRANSPORT (met ingebouwde transport dop). Voorbeeld: Wh waarde geeft 3 x 36 Wh aan (3 batterijen van 36 Wh).

Accutype

De volgende SKU(s) werken met een 18 volt accu: DCV501L. Deze accu's kunnen worden gebruikt: DCB181, DCB182, DCB183, DCB183B, DCB183G, DCB184, DCB184B, DCB184G, DCB185, DCB187, DCB189, DCBP034, DCB546, DCB547, DCB548, DCB549. Raadpleeg Technische Gegevens voor meer informatie.

Inhoud van de verpakking

De verpakking bevat:

1Stofzuiger

1 Vloermondstuk

1 Breed mondstuk met verwijderbare borstel

1 Ronde borstel

1 Smal mondstuk

1Verlenging

1 Flexibele slang

1Riemhaakschroef

1Riemhaak

1 DEWALT zachte zak

1Instructiehandleiding

OPMERkInG: Bij de N-modellen worden geen accu's, laders en gereedschapskoffers geleverd. Bij de NT-modellen worden geen accu's en laders geleverd. Bij de B-modellen worden Bluetooth®-accu's geleverd.

OPMERkInG: Het merkteken met het woord Bluetooth® en logo's zijn geregistreerde handelsmerken die eigendom zijn van Bluetooth®, SIG, Inc. en ieder gebruik van dergelijke merktekens door DEWALT is onder licentie. Overige handelsmerken en merknamen zijn eigendom van hun respectievelijke eigenaren.

• Controleer het gereedschap, de onderdelen of accessoires op eventuele beschadiging tijdens het transport.
• Neem de tijd om deze handleiding grondig door te lezen en te begrijpen voor u het gereedschap in gebruik neemt.

Markeringen op het gereedschap

De volgende pictogrammen staan op het gereedschap vermeld:

Lees de gebruiksaanwijzing voorafgaand aan het gebruik.

WAARSCHUWING: Dit apparaat bevat schadelijk stof. Het legen en onderhouden, inclusief de verwijdering van de stofzak, mag alleen worden uitgevoerd door opgeleid personeel dat een geschikte beschermende uitrusting Schakel het apparaat pas in als het gehele filtersysteem talleerd.

L 0.05 注意: 0.05 注意: 0.05 L ! i

Stofzuigers van klasse L zijn geschikt voor het opzuigen van droog, niet-ontbrandbaar/niet explosief stof met werkplaatsgrenswaarden van > 1 mg/m ^3 .

Voor de stofzuiger kunnen accu's worden gebruikt, zie het hoofdstuk 'Type accu'.

Positie Datumcode (Afb. A)

De datumcode 17, die ook het jaar van fabricage omvat, is in de behuizing afgedrukt.

Voorbeeld:

2021 XX XX

Productiejaar en -week

Beschrijving (Afb. A)

WAARSCHUWING: Pas het gereedschap of een deel ervan nooit aan. Dit kan schade of persoonlijk letsel tot gevolg hebben.

1 Aan/Uit-schakelaar

2 Stofreservoir

3 Ontgrendelingsknop stofreservoir

4 Filtersysteem

5 Accu

6 Accu-ontgrendelknop

7 Hoofdhandgreep

8 Riemhaak

9 Riemhaakschroef

10 Mondstuk

11 Verlenging

12 Flexibele slang

13 Smal mondstuk

14 Ronde borstel

15 Breed mondstuk

16 Vloermondstuk

17 Datumcode

Bedoeld gebruik

Uw DCV501L draadloze stofzuiger is ontwikkeld voor het zuigen van droge, niet-brandbare/niet-explosieve stoffen tot stofklasse L met grenswaarden voor beroepsmatige blootstelling groter dan 1 mg/m³.

De stofzuiger is professioneel elektrisch gereedschap.

nIET gebruiken voor het opzuigen van vloeistoffen.

De stofzuiger NIET gebruiken voor explosief stof.

Gebruik de stofzuiger NIET in een omgeving waar ontploffingsgevaar van toepassing is.

OPMERKING: Dit apparaat is geschikt voor commercieel gebruik, bijv. in hotels, scholen, ziekenhuizen, fabrieken, winkels, kantoren, verhuurbedrijven en op bouwplaatsen.

NIET TE GEBRUIKEN onder natte omstandigheden of op een plaats waar brandbare vloeistoffen of gassen zijn.

Kinderen NIET met het gereedschap in contact laten komen. Toezicht is vereist als onervaren gebruikers met dit gereedschap werken.

• Jonge kinderen en personen met een zwakke
  gezondheid. Dit apparaat is niet bedoeld voor gebruik door jonge kinderen en personen met een zwakke gezondheid, zonder toezicht.
• Deze machine is niet bedoeld voor gebruik door personen (waaronder kinderen) die verminderde fysieke, zintuiglijke of psychische mogelijkheden hebben of door personen die geen ervaring met of kennis van het gebruik van het apparaat hebben. Laat nooit kinderen alleen met dit product.
• Houd toezicht op kinderen zodat zijn niet met het apparaat kunnen spelen.

MONTAGE EN AANPASSINGEN

WARSCHUWING: Om het gevaar op ernstig p# onlijk letsel te verminderen, zet u het gereedschap uit en ontkoppelt u de accu, voordat u enige aanpassing maakt of hulpstukken of accessoires verwijdert/installeert. Het onbedoeld opstarten kan letsel veroorzaken.

WAARSCHUWING: gebruik alleen de accusets en laders van DFWALT.

De accu in het gereedschap zetten en uit het gereedschap verwijderen (Afb. B)

OPMERKING: Voor het beste resultaat is het belangrijk dat u de accu 5 volledig oplaadt.

De accu in de handgreep van het gereedschap installeren

1. Houd de accu 5 tegenover de rails in de handgreep van de lamp (Afb. B).
2. Schuif de accu in de handgreep totdat de accu stevig vastzit in het gereedschap en controleer dat de accu niet los raakt.

De accu uit het gereedschap halen

1. Druk op de accu-ontgrendelknop 4 en trek de accu stevig uit de handgreep van het gereedschap.
2. Zet de accu in de lader zoals wordt beschreven in het ladergedeelte van deze handleiding.

Vermogenmeter (Afb. B)

Er zijn DEWALT-accu's met een vermogenmeter en deze bestaat uit drie groene LED-lampjes die een aanduiding geven van de hoeveelheid lading die de accu nog heeft.

U kunt de vermogenmeter inschakelen door de knop van de vermogenmeter 18 in te drukken. Een combinatie van de drie groene LED-lampjes gaat branden en dat geeft een aanduiding van de hoeveelheid lading die de accu nog heeft. Wanneer de lading in de accu onder het bruikbare niveau ligt, gaat de vermogenmeter niet branden en moet de accu worden opgeladen.

OPMERKING: De brandstofmeter geeft slechts een indicatie van de hoeveelheid lading die de accu nog heeft. De meter geeft geen aanwijzingen over de functionaliteit van het gereedschap en is onderhevig aan schommelingen afhankelijk van productcomponenten, temperatuur en de toepassing door de eindgebruiker.

Stofreservoir verwijderen (Afb. D)

1. Verwijder het stofreservoir 2 door op de vrijgaveknop 3 van het stofreservoir te drukken en het reservoir naar beneden uit het apparaat te trekken.

Stofreservoir plaatsen (Afb. E)

OPMERKING: Het is van groot belang dat voorafgaand aan het gebruik, het filter op de juiste manier wordt geplaatst.

1. De rib 21 op de behuizing van de motor 20 uitlijnen t.o.v. de sleuf 19 van het stofreservoir.
2. Plaats het stofreservoir op de eenheid en luister of een hoorbare klik wordt gehoord. Controleer vooafgaand aan het gebruik of het stofreservoir goed vast zit.

Accessoires plaatsen (Afb. F)

OPMERKING: Controleer voorafgaand aan het gebruik of de accessoires goed vastzitten.

• Schuif de accessoires op het mondstuk 10.
- Voor een grotere reikwijdte, de verlenging 11 of slang 12 op het mondstuk bevestigen.
- Accessoires kunnen ook aan het uiteinde van de slang of verlenging worden bevestigd.

	Verlenging: verder reiken om boven het hoofd, onder de objecten en locaties buiten bereik te reinigen.
	Flexibele slang: flexibel om de wat verborgen locaties te reinigen, waar een rechte verlenging niet bij kan komen.
	Smal mondstuk: kan in nauwe locaties in huis, de werkplek en in voertuigen komen.
	Ronde borstel: verplaatst stof en verontreinigingen uit smalle locaties zodat de stofzuiger het kan verwijderen.
	Breed mondstuk met verwijderbare borstel: reinigt een breder gebied en helpt bij het verwijderen van stof en verontreinigingen rond het werkgebied.
	Vloermondstuk: in combinatie met de verlenging, voor het verwijderen van vuil en verontreinigen van de vloer.

Riemhaak (Afb. G)

WAARSCHUWING: Beperk het gevaar op ernstig poonlijk letsel tot een minimum, zet het gereedschap uit en neem de accu uit, voor u een aanpassing uitvoert of hulpstukken of accessoires verwijdert/plaatst.

WAARSCHUWING: Beperk het risico op ernstig persoonlijk letsel, hang het gereedschap NIET boven uw hoofd en hang geen voorwerpen aan de riemhaak. Hang de riemhaak van het gereedschap ALLEEN aan een werkriem.

WAARSCHUWING: Beperk het risico van ernstig pazoonlijk letsel, let erop dat de schroef waarmee de riemhaak vastzit, goed is bevestigd.

BELANGRIJK: Gebruik voor het bevestigen of vervangen van de riemhaak alleen de meegeleverde schroef.9. Let erop dat u de schroef stevig vastdraait.

Voor links- of een rechtshandig gebruik kan de riemhaak 8 met de meegeleverde schroef aan weerszijden van het gereedschap worden bevestigd. Als u de haak niet wilt gebruiken, kunt u deze van het gereedschap halen.

U kunt de riemhaak verplaatsen door de schroef die de riemhaak op z'n plaats houdt, te verwijderen en aan andere zijde weer te monteren. Let erop dat u de schroef stevig vastdraait.

BEDIENING

Instructies voor gebruik

WAARSCHUWING: Houd u altijd aan de voorsheidsinstructies en van toepassing zijnde voorschriften.

WAARSCHUWING: Om het gevaar op ernstig persoonlijk letsel te verminderen, zet u het gereedschap uit en ontkoppelt u de accu, voordat u enige aanpassing maakt of hulpstukken of

accessoires verwijdert/installeert. Het onbedoeld opstarten kan letsel veroorzaken.

In- en uitschakelen (Afb. H)

• U schakelt het gereedschap in door de aan/uitschakelaar 1 in de stand I in te stellen.
• U schakelt het gereedschap uit door de aan/uit-schakelaar 1 in de stand 0 in te stellen.

Stofzuigen

WAARSCHUWING: Werk altijd met het apparaat met het stomter geinstalleerd.

1. Maak voorafgaand aan het gebruik het stofreservoir 2 leeg en schoon.
2. Selecteer de juiste accessoire (schakel de stofzuiger uit als een accessoire wordt vervangen).
3. Beweeg het mondstuk 10 van de stofzuiger over het oppervlak dat u wilt schoonmaken. Zo nodig, kunt u de slang 12 gebruiken om in kleine ruimten stof te zuigen.

Het stofreservoir en het filter reinigen (Afb. D, E, I, J)

WAARSCHUWING: Beperk het gevaar op ernstig piesoonlijk letsel tot een minimum, zet het gereedschap uit en verwijder de accu, voordat u een reiniging uitvoert, een aanpassing, of hulpstukken of accessoires verwijdert/ plaatst. Het gereedschap per ongeluk starten kan letsels veroorzaken.

WAARSCHUWING: Draag tijdens het reinigen en legen veld stofreservoir en filter, een daarvoor geschikt stofmasker.

WAARSCHUWING: Risico op projectielen en drehalingsproblemen: Gebruik de stofzuiger nooit zonder filter of met een beschadigde filter.

WAARSCHUWING:

Was de binnenzijde van het filter niet.

• Laat het filter grondig drogen als de binnenzijde nat wordt.
• Maak het filter niet schoon met een borstel.
• Reinig nooit de filters met druklucht of een borstel, omdat u dan het membraan zult beschadigen en er stof door het filter kan passeren.

OPMERKING: Het filter is herbruikbaar, gooi het niet weg als het stofreservoir 2 wordt geleegd. De duurzaamheid van het filter is afhankelijk van de intensiteit van het gebruik van de stofzuiger en van het type verontreiniging dat wordt opgezogen. Als de zuigkracht na het reinigen van het filter onvoldoende is, moet het filter worden vervangen. Het filter moet regelmatig op beschadigingen worden gecontroleerd. Als het filter is beschadigd, moet het direct iworden vervangen.

Het filter verwijderen

1. Plaats de stofzuiger boven een afvalbak en leeg het stofreservoir 2 uit de hoofdbehuizing door op de handgreep op de vrijgaveknop 3 van het stofreservoir te

drukken en het stofreservoir te verwijderen door het uit de hoofdbehuizing te trekken.

1. Verwijder het filtersysteem 4 door het uit het stofreservoir te trekken.
2. Draai naar links en trek aan de afscherming van het filter 23 om het van het filter 22 te scheiden.

Het filter plaatsen

1. Plaats de afscherming van het filter op het filter en draai het naar rechts, zodat het goed vastzit.
2. Duw het filtersysteem in het stofreservoir
3. Plaats het stofreservoir in de hoofdbehuizing en vergrendel het stevig in de juiste positie.

Het filter reinigen

BELANGRIJK: De stofzuiger werkt alleen optimaal met een schoon filter en een leeg stofreservoir. Als er stof uit het apparaat valt wanneer u het uitschakelt, wijst dat erop dat het stofreservoir vol is en moet worden geleegd.

1. Zodra het filter uit het stofreservoir werd verwijderd, dient het uitgeschud te worden of licht afgeborsteld te worden om enige stof van het filter te verwijderen. Zorgvuldig te werk gaan, zodat het materiaal van het filter niet wordt beschadigd.
2. Leeg stof uit het stofreservoir 2 in een afvalbak en was het indien nodig.
3. Spoel het stofreservoir uit met een warm sopje. Controleer voorafgaand aan het gebruik of het stofreservoir volledig droog is.
4. Spoel, afhankelijk van de staat van het filter, de buitenkant van het filter af onder een lauw stromend water.
5. Het is van groot belang dat voorafgaand aan het gebruik, het filter volledig droog is en op de juiste manier wordt geplaatst.
6. Zorg ervoor dat het filter na een droging van 24 uur, volledig droog is voordat het weer gebruikt gaat worden.

Vervangende filter: DCV5011H

Gebruik geen beschadigde filters. Vervang beschadigde filters onmiddellijk.

ONDERHOUD

Uw elektrisch gereedschap is ontworpen om gedurende een lange tijdsperiode te functioneren met een minimum aan onderhoud. Het continu naar tevredenheid functioneren hangt af van de juiste zorg voor het gereedschap en regelmatige reiniging.

WAARSCHUWING: Beperk het gevaar van ernstig personlijk letsel, schakel het gereedschap uit en koppel het los voordat u een aanpassing uitvoert of hulpstukken of accessoires verwijdert/installeert.

Wanneer het gereedschap per ongeluk wordt gestart, kan dat leiden tot letsel.

WAARSCHUWING: Als de gebruiker de machine wil reflow, moet het apparaat worden gedemonteerd,

gereinigd en onderhouden, voor zover dat redelijkerwijs in de praktijk mogelijk is, zonder dat er gevaar ontstaat

voor onderhoudspersoneel en anderen. Geschikte voorzorgsmaattregelen zijn onder meer ontsmetting voorafgaand aan demontage, toepassing van gefilterde ventilatie ter plaatse, reiniging van de onderhoudsplek en geschikte persoonlijke bescherming.

• De fabrikant, of een opgeleide monteur moet ten minste jaarlijks een technische inspectie uitvoeren, die bestaat uit, bijvoorbeeld, inspectie van filters op beschadiging, luchtdichtheid van de machine en een juist functioneren van het regelmechanisme.
• Wanneer service- of reparatiewerkzaamheden worden uitgevoerd, moeten alle verontreinigde items die niet naar tevredenheid kunnen worden gereinigd, als afval worden verwerkt; dergelijke items moeten worden opgeruimd in ondoordringbare zakken in overeenstemming met eventuele actuele voorschriften voor de verwerking van dergelijk afval.
• Voor systemen voor stofafzuiging is het nodig te zorgen voor een afdoende luchtvervanging L in de ruimte, als de lucht terug wordt geblazen in de ruimte.

Aan de lader en de accu kan geen onderhoud worden verricht.

Het systeem voor stofafzuiging opbergen

WARSCHUWING:

a) Maak het stofreservoir leeg voor u het systeem voor stofafzuiging opbergt.
b) Denk eraan altijd eerst de batterijen uit te nemen voor u het systeem voor stofafzuiging opbergt.
c) Berg het gereedschap en de batterijen op een zo koel en droog mogelijke plaats op.
d) Berg het gereedschap en de batterijen op op een plaats die niet toegankelijk is voor kinderen of mensen die niet bevoegd zijn.
e) Controleer het gereedschap en de batterijen op beschadiging wanneer u ze na een lange periode weer gebruikt.
f) Zie het hoofdstuk Accu's, Vervoer van deze handleiding voor nadere informatie.

Smering

Uw elektrische gereedschap heeft geen aanvullende smering nodig.

Reiniging

WAARSCHUWING: Blaas vuil en stof uit de heelbehuizing met droge lucht, zo vaak u ziet dat vuil zich in en rond de luchtopeningen ophoopt. Draag goedgekeurde oogbescherming en een goedgekeurd stofmasker als u deze procedure uitvoert.

WAARSCHUWING: Gebruik nooit oplosmiddelen of andere bijtende chemicaliën voor het reinigen van niet-metalen onderdelen van het gereedschap. Deze chemicaliën kunnen het materiaal dat in deze onderdelen is gebruikt verzwakken. Gebruik een doek die uitsluitend met water en milde zeep is bevochtigd. Zorg dat er nooit enige vloeistof in het gereedschap komt; dompel nooit enig onderdeel van het gereedschap in een vloeistof.

Optionele accessoires

WAARSCHUWING: Omdat accessoires, anders dan die worden aangeboden door DEWALT, niet in combinatie met dit product werden getest, kan het gebruik van dergelijke accessoires in combinatie met dit product gevaarlijk zijn. Om het risico op letsel te beperken, dienen uitsluitend door DEWALT aanbevolen accessoires in combinatie met dit product gebruikt te worden.

Vraag uw dealer om nadere informatie over de juiste accessoires.

Bescherming van het milieu

Gescheiden inzameling. Producten en batterijen die zijn voorzien van dit symbool, mogen niet bij het normale huishoudelijke afval worden weggegooid. Producten en batterijen bevatten materialen die

kunnen worden teruggewonnen en gerecycled, zodat de vraag naar grondstoffen afneemt. Recycle elektrische producten en batterijen volgens de lokale voorschriften. Nadere informatie is beschikbaar op www.2helpU.com.

Herlaadbare accu

Deze duurzame accu moet herladen worden als hij niet krachtig genoeg blijkt tijdens het uitvoeren van klussen die daarvoor vlot verliepen. Aan het einde van zijn technische levensduur dient u dit werktuig weg te gooien met respect voor het milieu:

• Gebruik de accu helemaal op en verwijder deze vervolgens uit het werktuig.
• Lithium-ion-cellen recyclebaar. Breng ze terug bij uw leverancier of naar het milieupark bij u in de buurt. De ingezamelde accu's zullen worden gerecycled of op juiste wijze tot afval worden verwerkt.

TOOL NAME

DCV501L

Gratulerer!
