MANUALE UTENTE DCV501 DEWALT

Italiano (tradotto dalle istruzioni originali) 61

Per aver scelto un apparato DEWALT. Gli anni di esperienza, lo sviluppo e l'innovazione meticolosi del prodotto fanno di DEWALT uno dei partner più affidabili per gli utilizzatori di apparati elettrici professionali.

Dati Tecnici

	DCV501L
Tipo 1
Alimentazione CC
Tensione batteria V CC 18
Alimentazione W 300
Capacità del serbatoio	L	0,7
Flusso d'aria max.	l/s 21,7
Pressione negativa	kPa	9,4
Diametro del raccordo tubo flessibile	mm	31,8
Peso (senza pacco batteria)	kg	1,5
Valori di rumorosità e di vibrazione (somma vettoriale triassiale) ai sensi della normaEN60335:
L_PA (pressione sonora)	dB(A)	75
L_WA (potenza sonora)	dB(A)	87
K_WA (incertezza potenza sonora)	dB(A) 2
Valore di emissione di vibrazione a_h =	m/s ^2	<2,5
Incertezza K =	m/s ^2	0,5

Il livello di emissione di vibrazione e/o rumore indicato in questa scheda informativa è stato misurato secondo una procedura standardizzata prevista dalle norme EN60335-2-69, e potrebbe essere utilizzato per mettere a confronto elettroutensili diversi. È possibile utilizzarlo per una valutazione preliminare dell'esposizione.

AVERTENZA: il livello di emissione di vibrazione dà urato si riferisce alle applicazioni principali dello strumento. Se tuttavia lo strumento viene utilizzato per applicazioni o con accessori diversi oppure è sottoposto a scarsa manutenzione, il livello di emissione di vibrazione potrebbe differire da tale valore. Ciò potrebbe aumentare sensibilmente il livello di esposizione durante il periodo di utilizzo complessivo.

Una stima del livello di esposizione a vibrazione dovrebbe anche tenere conto di quante volte lo strumento viene spento o di quando rimane acceso, ma senza essere effettivamente usato. Questo fatto potrebbe ridurre in maniera significativa il livello di esposizione durante il periodo di utilizzo complessivo.

Individuare misure di sicurezza aggiuntive per proteggere l'operatore dagli effetti della vibrazione, quali: sottoporre lo strumento e gli accessori a manutenzione, mantenere

le mani calde (importante per la vibrazione) e prevedere l'organizzazione di modelli di lavoro.

Dichiarazione di conformità CE

Direttiva Macchine

CE

ASPIRAPOLVERE PORTATILE A BATTERIA DCV501L

dichiara che i prodotti qui descritti nei Dati tecnici sono conformi alle normative:

2006/42/CE, EN.

Questi prodotti sono anche conformi alla Direttiva 2014/30/UE e 2011/65/UE. Per ulteriori informazioni, contattare all'indirizzo seguente o vedere sul retro del manuale.

Il firmatario è responsabile della compilazione del documento tecnico e rende questa dichiarazione per conto di.

M. Georg

Markus Rompel

Vice Presidente Tecnico, PTE-Europe

, Richard-Klinger-Strase 11,

D-65510, Idstein, Germania

27.08.2021

CONSERVARE TUTTE LE ISTRUZIONI E LE AVVERTENZE PER FUTURE CONSULTAZIONI

⚠AVVERTENZA: per ridurre il rischio di lesioni alle persone, leggere il manuale di istruzioni del

Definizioni: linee guida per la sicurezza

Le definizioni seguenti descrivono il livello di criticità di ciascuna indicazione. Leggere il manuale, prestando attenzione a questi simboli.

PERICOLO: indica una situazione di pericolo imminente di, se non evitata, provoca lesioni personali gravi o addirittura letali.

AVERTENZA: indica una situazione potenzialmente percolosa che, se non evitata, potrebbe causare lesioni personali gravi o addirittura letali.

Piles Chargeurs/Durées de charge (minutes)***
Cat # V	DC	Ah Poids (kg)		DCB104	DCB107	DCB112	DCB113	DCB115	DCB116	DCB117	DCB118	DCB132	DCB119
DCB546	18/54	6,0/2,0	1,08 60 270	170 140 90	80 40	60 90 X
DCB547	18/54	9,0/3,0	1,46	75*	420	270	220	135*	110*	60	75*	135*	X
DCB548	18/54	12,0/4,0	1,46	120	540	350	300	180	150	80	120	180	X
DCB549	18/54	15,0/5,0	2,12	125	730	450	380	230	170	90	125	230	X
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/45**	60/40**	60/40**	60	120
DCB183/B/G	18	2,0	0,40	30	90	60	50	30	30	30	30	30	60
DCB184/B/G	18	5,0	0,62	75/50**	240	150	120	75	75/60**	75/50**	75/50**	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	22	22	40
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	45	45	90
DCB189	18	4,0	0,54	60	185	120	100	60	60	60	60	60	120
DCBP034	18	1,7	0,32	27	82	50	40	27	27	27	27	27	50

ATTENZIONE: indica una situazione potenzialmente penicolosa che, se non evitata, può provocare lesioni personali di gravità lieve o media.

AVVISO: indica una situazione non in grado di causare lesioni personali che, se non evitata, può provocare danni materiali.

zia il rischio di scossa elettrica.

zia il rischio d'incendio.

AVVERTENZE GENERALI DI SICUREZZA

AVERTENZA: leggere attentamente tutte le avvertenze e le istruzioni. la mancata osservanza delle avvertenze e istruzioni seguenti potrebbe causare scosse elettriche, incendi e/o gravi lesioni personali.

AVERTENZA: alcuni tipi di polvere presenti nelle dotazioni contengono sostanze chimiche note per causare tumori, difetti congeniti o altri danni agli organi riproduttivi, come l'amianto e il piombo contenuto nelle vernici a base di questa sostanza.

AVERTENZA: non tentare di modificare o riparare l'oprecchio.

AVKERTENZA: l'operatore deve ricevere istruzioni adeguate sull'uso di questo apparecchio.

AVERTENZA: Per ridurre le scosse elettriche e prevenire all'aspirapolvere, non aspirare liquidi o particelle umide. Non esporre il alla pioggia o alla neve. Conservare al chiuso.

AVERTENZA: non caricare la batteria a temperature ambientali inferiori a 4 °C (39 °F) o superiori a 40 °C (104 °F). Seguire tutte le istruzioni per la carica e non caricare l'apparecchio a una temperatura che non rientri nell'intervallo di valori specificato nelle istruzioni. Una carica effettuata in maniera scorretta o a una temperatura

che non rientra nell'intervallo di valori specificato potrebbe danneggiare la batteria aumentando il rischio d'incendio.

• Informarsi in merito alle normative/leggi riguardanti il trattamento delle polveri pericolose in vigore nel proprio Paese.
• Prima dell'uso, gli operatori dovranno ricevere informazioni, istruzioni e addestramento per l'uso dell'apparecchio e delle sostanze per cui ne è previsto l'uso, compreso il metodo sicuro di rimozione e smaltimento del materiale raccolto.
• Questo prodotto non è destinato all'uso da parte di persone di qualsiasi età con capacità fisiche, sensoriali o mentali ridotte o prive di esperienza e conoscenze, a meno che siano sorvegliate o abbiano ottenuto istruzioni riguardo all'uso dell'apparecchio da parte di una persona responsabile della loro sicurezza. I bambini non devono mai essere lasciati da soli con questo prodotto.
  • Gli operatori devono osservare le norme di sicurezza opportune in base ai materiali trattati.
• Non lasciare l'apparecchio incustodito quando è collegato a una sorgente di alimentazione. Rimuovere il pacco batteria quando l'apparecchio non viene utilizzato e prima di compiere interventi di manutenzione.
• Per evitare la combustione spontanea, svuotare il contenitore raccoglipolvere dopo ogni utilizzo.
• Sono possibili scosse statiche in zone secche o quando l'umidità relativa dell'aria è bassa. Si tratta di un fenomeno solo temporaneo che non impatta l'uso dell'aspirapolvere.
• Spegnere del tutto l'aspirapolvere prima di rimuovere il pacco batteria.
• Rischio di scossa elettrica. Per proteggersi dal rischio che si verifichino scosse elettriche, non immergere la base di carica nell'acqua o in altri liquidi.
  • Non lasciare che lo strumento venga utilizzato come se fosse un giocattolo. È necessario prestare particolare attenzione quando viene usato da o nelle vicinanze di bambini.

• Usare questo strumento SOLO attenendosi alle indicazioni riportate in questo manuale. Usare solamente accessori raccomandati dal produttore.

• Se l'apparecchio non funziona correttamente, o se è stato fatto cadere, danneggiato, lasciato all'aria aperta o immerso in acqua, portarlo in un centro di assistenza.

• Non maneggiare il caricabatterie e la spina e i terminali del caricabatterie con le mani bagnate.
• Tenere i capelli, gli indumenti larghi, le dita e tutte le parti del corpo lontano dalle aperture e dalle parti mobili.
• Esercitare particolare attenzione durante la pulizia sulle scale.
• Non utilizzare l'apparecchio per aspirare senza il filtro in posizione.
  • Non ricaricare la batteria dell'apparecchio all'aperto.
• Non smaltire l'apparecchio tramite incenerimento anche nel caso in cui fosse seriamente danneggiato. Le batterie gettate nel fuoco possono esplodere.
• Questo apparecchio è destinato all'aspirazione di polvere secca di tutti i giorni e dei cantieri. L'unità dovrebbe essere collocata o fissata lontano da lavabi e superfici molto calde.
• Collegare il caricabatterie direttamente a una presa di corrente.
• Utilizzare il caricabatterie solo collegandolo a una presa di corrente standard.
• Scollegare il caricabatterie dalla presa di corrente prima di qualsiasi intervento di pulizia o manutenzione di routine.
• Non fissare nelle prese d'aria quando l'apparecchio è acceso, perché a volte potrebbe capitare che piccoli detriti vengano scaricati dalle prese d'aria, specialmente dopo la pulizia/ sostituzione dei filtri, perché i detriti all'interno dell'apparecchio potrebbero essere smossi.

Norme di sicurezza aggiuntive

• Non aspirare nessuna sostanza ardente o fumante, come sigarette, fiammiferi o ceneri ardenti.
• Non immergere l'apparecchio in acqua.
- Non usare per aspirare materiali combustibili o esplosivi, come carbone, grano o altro materiale combustibile finemente diviso.
- Per gli aspirapolvere è necessario prevedere una frequenza di ricambio dell'aria L nel locale adeguata se l'aria di scarico viene rimandata nell'ambiente stesso. Occorre fare riferimento alle disposizioni di legge nazionali.
- Non utilizzare per aspirare materiali nocivi, tossici o cancerogeni, come amianto o pesticidi.
• Non aspirare mai liquidi esplosivi (come ad esempio gasolina, benzina, diesel, nafta, acquaragia, ecc.), acidi o solventi.
- Non utilizzare l'apparecchio per aspirare senza i filtri in posizione.
- Alcuni materiali in legno contengono conservanti che possono risultare tossici. Prestare particolare attenzione nell'impedire l'inalazione e il contatto con la pelle quando si lavora con questi materiali. Richiedere e seguire le eventuali informazioni di sicurezza disponibili presso il proprio fornitore di materiali.
• Non collocare oggetti pesanti sull'aspirapolvere

CONSERVARE QUESTE ISTRUZIONI

Altri avvisi di sicurezza

a) Prevenire l'avvio accidentale. Accertarsi che l'interruttore sia regolato sulla posizione di spegnimento prima di prendere in mano l'apparecchio o di trasportarlo. Per non esporsi al rischio di incidenti, non trasportare l'apparecchio tenendo le dita sull'interruttore e non collegarlo a una fonte di alimentazione elettrica con l'interruttore in posizione di accensione.
b) Scollegare il pacco batteria dall'apparecchio prima di regolarlo o di riporlo oppure di sostituire gli accessori. Queste precauzioni di sicurezza riducono la possibilità che l'apparecchio venga messo in funzione accidentalmente.
c) Caricare la batteria utilizzando esclusivamente il caricabatterie specificato dal produttore. Un caricabatterie adatto per un pacco batteria di un determinato tipo può esporre al rischio d'incendio se usato con un pacco batteria diverso.
d) Usare l'apparecchio con i pacchi batteria DeWalt raccomandati. L'impiego di pacchi batteria di tipo diverso potrebbe comportare il rischio di lesioni alle persone e incendi.
e) Se il pacco batteria non viene utilizzato, tenerlo lontano da oggetti di metallo come fermagli, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che possono provocare un contatto dei terminali. Se i terminali della batteria venissero cortocircuitati potrebbero provocare ustioni o un incendio.
f) In condizioni di uso improprio, dalla batteria potrebbe fuoriuscire del liquido; evitare di toccarlo. In caso di contatto accidentale, sciacquare abbondantemente la pelle con acqua. Se il liquido dovesse entrare a contatto con gli occhi, rivolgersi anche a un medico. Il liquido che fuoriesce dalla batteria può causare irritazioni o ustioni.
g) Non utilizzare un pacco batteria o un apparecchio danneggiati o modificati. Le batterie danneggiate o modificate potrebbero manifestare un comportamento imprevedibile, con la possibilità di causare un'esplosione o un incendio.
h) Non esporre una batteria o un apparecchio al fuoco o a temperature elevate. L'esposizione alle fiamme o a una temperatura superiore a 130 °C (266 °F) potrebbe dare luogo a un'esplosione.
i) Seguire tutte le istruzioni per la carica e non caricare il pacco batteria o l'apparecchio a una temperatura che non rientri nell'intervallo di valori specificato nelle istruzioni. Una carica effettuata in maniera scorretta o a una temperatura che non rientra nell'intervallo di valori specificato potrebbe danneggiare la batteria aumentando il rischio d'incendio.
j) Non utilizzare l'aspirapolvere se la polvere viene soffiata fuori dalle fessure di ventilazione. Spegnere l'aspirapolvere e controllare che il filtro sia installato correttamente e che non sia difettoso. I filtri difettosi devono essere sostituiti immediatamente.
k) Fare riparare l'apparecchio da personale specializzato e impiegando esclusivamente pezzi

di ricambio originali. Così facendo, la sicurezza del prodotto sarà mantenuta.

Informazioni di sicurezza aggiuntive

AVERTENZA: non modificare mai l'apparecchio né dilecha sua parte. Ne potrebbero derivare danni materiali o lesioni alle persone.

AVERTENZA: alcune particelle di polvere generate da l'agatura, segatura, macinazione, perforazione e altre attività nel settore delle costruzioni, contengono sostanze chimiche che notoriamente sono causa di tumori, difetti genetici o altri danni all'apparato riproduttivo. Alcuni esempi di tali sostanze chimiche sono:

• piombo contenuto in certe vernici a base di questa sostanza;
• silice cristallina contenuta nei mattoni e nel cemento e in altri prodotti per lavori in muratura e
• arsenico e cromo contenuti nel legname trattato chimicamente.

I rischi connessi a questi prodotti variano in funzione della frequenza con cui questo tipo di lavori viene eseguito. Per ridurre la propria esposizione a queste sostanze chimiche: lavorare in un'area ben arieggiata, utilizzando dispositivi di sicurezza omologati, come la mascherine anti-polvere specificamente concepite per filtrare particelle microscopiche.

• Indossare indumenti protettivi e lavare con acqua e sapone le parti esposte del corpo. Se dovesse entrare in bocca o negli occhi o posarsi sulla pelle, la polvere può provocare l'assorbimento di sostanze chimiche dannose. Dirigere le particelle di polvere lontano dal viso e dal corpo.
• Le prese d'aria spesso coprono parti in movimento e devono essere evitate. Abiti larghi, gioielli o capelli lunghi possono rimanere impigliati nelle parti in movimento.

ATTENZIONE: Quando l'apparecchio non viene appoggiarlo su un fianco su una superficie stabile, dove non vi sia rischio di inciampare o di cadere. Alcuni apparecchi elettrici con pacchi batteria di grandi dimensioni possono rimanere in piedi poggiando sul pacco batteria, ma potrebbero cadere facilmente.

Rischi residui

Malgrado l'applicazione delle principali regole di sicurezza e l'implementazione di dispositivi di sicurezza, alcuni rischi residui non possono essere evitati. Essi sono:

• menomazioni uditive;
• rischio di lesioni personali dovuti alle particelle volatili;
• rischio di inalare i fumi quando si lavora con gli adesivi;
• rischio di inalare polveri nocive.

CONSERVARE QUESTE ISTRUZIONI

Caricabatterie

I caricabatterie DEWALT non richiedono alcuna regolazione e sono progettati in modo da essere il più possibile semplici da usare.

Sicurezza elettrica

Il motore elettrico è stato progettato per essere alimentato con un solo livello di tensione. Verificare sempre che la tensione del pacco batteria corrisponda alla tensione indicata sulla targhetta dei valori nominali. Assicurarsi inoltre che la tensione del caricabatterie corrisponda a quella della presa elettrica.

Il caricabatteria DEWALT è provvisto di doppio isolamento ai sensi della norma EN60335, perciò non richiede di essere collegato a terra.

In caso di danneggiamento del cavo di alimentazione dovrà essere sostituito esclusivamente da un tecnico dell'assistenza DEWALT o da un centro di assistenza autorizzato.

Sostituzione della spina (solo per Regno Unito e Irlanda)

Se dovesse essere necessario installare una nuova spina:

• smaltire la vecchia spina in modo sicuro;
  • collegare il filo marrone al terminale sotto tensione nella spina;
  • collegare il filo blu al terminale neutro.

AWERTENZA: non deve essere effettuato alcun d'empimento al terminale di messa a terra.

Seguire le istruzioni di montaggio fornite con spine di buona qualità. Fusibile raccomandato: 3 A.

Utilizzo di un cavo di prolunga

Non deve essere utilizzato un cavo di prolunga a meno che non sia strettamente necessario. Utilizzare un cavo di prolunga approvato, adatto per la tensione in ingresso del caricabatterie (vedere la sezione "Dati tecnici"). La sezione minima del conduttore è di 1 mm ^2 ; la lunghezza massima è 30 m. Se si utilizza un avvolgitore, estrarre il cavo per l'intera lunghezza.

Istruzioni di sicurezza importanti per tutti i caricabatteria

CONSERVARE QUESTE ISTRUZIONI: questo manuale contiene importanti istruzioni di sicurezza e d'uso riguardanti i caricabatterie compatibili (consultare la sezione "Dati tecnici").

- Prima di utilizzare il caricabatterie, leggere tutte le istruzioni e i simboli di attenzione riportati sul caricabatterie, il pacco batteria e il prodotto alimentato a batteria.

AVERTENZA: rischio di scossa elettrica. Non far parare alcun liquido all'interno del caricabatterie. Potrebbe verificarsi una scossa elettrica.

AVERTENZA: si raccomanda l'uso di un interruttore e enziale salvavita con una corrente residua nominale di 30 mA o inferiore.

ATTENZIONE: pericolo di ustioni. Per ridurre il rischio di lesioni personali caricare solo batterie ricaricabili DEWALT o . Tipi diversi di batterie potrebbero scoppiare provocando lesioni personali e danni materiali.

ATTENZIONE: i bambini devono essere sorvegliati per c. alararsi che non giochino con l'apparecchio.

AVVISO: in determinate condizioni, con il caricabatterie collegato alla presa di corrente, i contatti di carica esposti all'interno del caricabatterie possono essere

circuitati da materiale estraneo. Materiali estranei di natura conduttiva quali, a titolo esemplificativo, ma non esaustivo, lana d'acciaio, fogli di alluminio o qualsiasi accumulo di particelle metalliche, devono essere tenuti lontano dalle cavità del caricabatterie. Scollegare sempre il caricabatterie dalla presa di corrente quando il pacco batteria non è in sede. Scollegare il caricabatterie dalla presa di corrente prima di iniziare a pulirlo.

• NON tentare di caricare il pacco batteria con caricabatterie diversi da quelli descritti in questo manuale. Il caricabatterie e il pacco batteria sono progettati specificatamente per funzionare insieme.
• Questi caricabatterie non sono destinati ad usi diversi da quello di caricare batterie ricaricabili DEWALT. Qualsiasi altro utilizzo comporta il rischio di incendio, scossa elettrica o folgorazione.
  • Non esporre il caricabatterie alla pioggia o alla neve.
• Per scollegare il caricabatterie dalla presa di corrente, tirare la spina e non il cavo. In tal modo si riduce il rischio che si danneggino entrambi.
• Assicurarsi che il cavo di alimentazione sia posizionato in modo che non venga calpestato, non causi intralcio e non sia altrimenti soggetto a danni o sollecitazioni.
• Non usare cavi di prolunga, salvo nei casi in cui sia assolutamente necessario. L'utilizzo di cavi di prolunga non idonei può dar luogo al rischio di incendio, scossa elettrica o folgorazione.
• Non appoggiare alcun oggetto sopra il caricabatterie e non posizionare il caricabatterie su una superficie morbida che potrebbe ostruire le prese d'aria di ventilazione, provocando un eccessivo sviluppo di calore all'interno. Tenere il caricabatterie lontano da qualsiasi fonte di calore. Il caricabatterie viene ventilato tramite le feritoie presenti nella parte superiore e inferiore dell'alloggiamento.
• Non utilizzare il caricabatterie se il cavo di alimentazione o la spina sono danneggiati. Farli sostituire immediatamente.
• Non mettere in funzione il caricabatterie se ha subito un forte colpo, è caduto o è stato danneggiato in qualche altro modo. Portarlo in un centro di assistenza autorizzato.
• Non smontare il caricabatterie. Quando è necessario un intervento di assistenza o riparazione, portarlo in un centro di assistenza autorizzato. Il riassemblaggio sbagliato potrebbe comportare il rischio di scossa elettrica, folgorazione o incendio.
• Se il cavo di alimentazione è danneggiato, farlo sostituire immediatamente dal produttore, da un suo rappresentante addetto all'assistenza o da altre persone qualificate, per evitare pericoli.
• Staccare il caricabatterie dalla presa di corrente prima di qualsiasi intervento di pulizia. In tal modo il rischio di scossa elettrica si abbassa. La rimozione del pacco batteria non riduce tale rischio.
  • Non tentare MAI di collegare fra loro due caricabatterie.

- Il caricabatterie è concepito per essere alimentato tramite una rete elettrica domestica standard da 230 V. Non tentare di utilizzarlo con una tensione di alimentazione diversa. Questo non vale per i caricabatterie da veicoli.

Carica di una batteria (Fig. B)

1. Collegare il caricabatterie a una presa di corrente adatta prima di inserirvi il pacco batteria.
2. Inserire il pacco batteria 5 nel caricabatteria, assicurandosi che sia completamente posizionato nel caricabatteria. La spia rossa (in carica) lampeggia ripetutamente, indicando che è iniziato il processo di carica.
3. Il completamento della carica sarà indicato dalla spia rossa che rimane accesa fissa. A quel punto il pacco batteria è completamente carico e può essere utilizzato immediatamente o lasciato nel caricabatterie. Per estrarre il pacco batteria dal caricabatterie, premere il pulsante di rilascio batteria 6 sul pacco batteria stesso.

NOTA: per assicurare le massime prestazioni e la massima durata delle batterie agli ioni di litio, caricare completamente il pacco batteria prima di utilizzarlo la prima volta.

Funzionamento del caricabatterie

Per conoscere lo stato di carica del pacco batteria fare riferimento agli indicatori illustrati sotto.

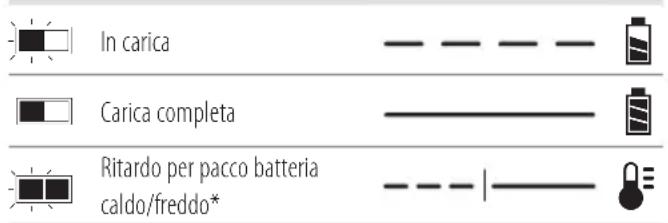

Indicatori di carica

In carica Carica completa Ritardo per pacco batteria caldo/freddo*

* La spia rossa continua a lampeggiare, ma durante questa operazione si illumina anche una spia gialla. Appena il pacco batteria raggiunge la temperatura adeguata, la spia gialla si spegne e il caricabatterie riprende il processo di carica.

I caricabatterie compatibili non caricano un pacco batteria difettoso. Il caricabatterie indicherà una batteria difettosa rifiutando di illuminarsi.

NOTA: questo potrebbe anche indicare un problema del caricabatterie.

Se il caricabatterie indica che è presente un problema, portare il caricabatterie e il pacco batteria presso un centro di assistenza autorizzato per essere testati.

Ritardo per pacco caldo/freddo

Quando il caricabatterie rileva un pacco batteria troppo caldo o troppo freddo avvia automaticamente un ritardo per pacco caldo/freddo, sospendendo la carica finché il pacco batteria avrà raggiunto la temperatura appropriata. Il caricabatterie quindi passa automaticamente alla modalità di carica. Questa funzionalità assicura la massima durata del pacco batteria.

Un pacco batteria freddo si caricherà a una velocità più lenta rispetto a un pacco batteria caldo. Il pacco batteria si carica a

una velocità rallentata per tutto il ciclo di carica e non torna alla velocità di carica massima anche se si scalda.

Il caricabatterie DCB118 è dotato di una ventola interna progettata per raffreddare il pacco batterie. La ventola si accende automaticamente quando il pacco batteria necessita di essere raffreddato. Non utilizzare mai il caricabatterie se la ventola non funziona correttamente o se le aperture di ventilazione sono bloccate. Non permettere a corpi estranei di entrare all'interno del caricabatterie.

Caricabatterie DCB118

Il caricabatterie DCB118 è dotato di una ventola interna progettata per raffreddare il pacco batterie. La ventola si accende automaticamente quando il pacco batteria necessita di essere raffreddato. Non utilizzare mai il caricabatterie se la ventola non funziona correttamente o se le aperture di ventilazione sono bloccate. Non permettere a corpi estranei di entrare all'interno del caricabatterie.

Sistema di protezione elettronico

Gli apparecchi XR Li-lon, alimentati con batterie agli ioni di litio, sono dotati di un Sistema di protezione elettronico che salvaguarda il pacco batteria da sovraccarico, surriscaldamento o scaricamento completo.

Se il Sistema di protezione elettronico si attiva l'apparecchio si spegne automaticamente. In tal caso, inserire il pacco batteria agli ioni di litio nel caricabatterie e lasciarlo inserito fino a quando non è completamente carico.

Fissaggio a parete

Questi caricabatterie sono concepiti in modo da poter essere fissati a parete oppure appoggiati in verticale su un tavolo o un piano di lavoro. Se si opta per il fissaggio a parete, posizionare il caricabatterie a portata di una presa elettrica, lontano da spigoli o altri ostacoli che potrebbero impedire il passaggio dell'aria. Utilizzare il retro del caricabatterie come modello per posizionare le viti di fissaggio alla parete. Fissare il caricabatterie in modo sicuro, utilizzando viti per cartongesso (acquistate separatamente) lunghe almeno 25,4 mm e con un diametro della testa di 7-9 mm, inserite nel legno a una profondità ottimale, lasciando circa 5,5 mm della vite esposti. Allineare le fessure sul retro del caricabatterie con le viti a vista e inserirle fino in fondo nelle fessure.

Istruzioni per la pulizia del caricabatterie

AVERTENZA: rischio di scossa elettrica. Prima di il caricabatterie scollegarlo dalla presa di corrente CA. È possibile rimuovere lo sporco e il grasso dall'esterno del caricabatterie utilizzando un panno o una spazzola morbida non metallica. Non utilizzare acqua o soluzioni detergenti. Non lasciare che penetri del liquido all'interno dell'apparecchio e non immergere alcuno dei suoi componenti direttamente in un liquido.

Pacco batteria

Istruzioni di sicurezza importanti per tutti i pacchi batteria

Con l'ordine dei pacchi batteria di ricambio, assicurarsi di includere il loro numero di catalogo e la tensione.

Quando si apre la scatola, il pacco batteria non è carico completamente. Prima di utilizzare il pacco batteria e il caricabatterie, leggere le istruzioni di sicurezza seguenti. Seguire poi le procedure di carica descritte.

LEGGERE TUTTE LE ISTRUZIONI

• Non caricare o utilizzare la batteria in ambienti con atmosfera esplosiva, come quelli in presenza di liquidi, gas o polveri infiammabili. L'inserimento o la rimozione della batteria dal caricabatterie può incendiare le polveri o
• Non forzare il pacco batteria nel caricabatteria. Non modificare il pacco batteria in modo da farlo entrare in un caricabatteria non compatibile siccome il pacco batteria potrebbe rompersi e provocare gravi lesioni personali.
  • Caricare i pacchi batteria solo nei caricabatteria DEWALT.
  • NON spruzzare o immergere in acqua o in altri liquidi.
• Non conservare o utilizzare l'apparecchio e il pacco batteria in luoghi in cui la temperatura potrebbe scendere al di sotto di 4 °C (39,2 °F) (come capannoni esterni o edifici metallici in inverno) o raggiungere o superare i 40 °C (104 °F) (come capannoni esterni o edifici metallici in estate).
• Non bruciare il pacco batteria anche se è seriamente danneggiato o è completamente esausto. Il pacco batteria può esplodere se gettato nel fuoco. Se vengono bruciati dei pacchi batteria agli ioni di litio, si creano fumi e materiali tossici.
• Se il contenuto della batteria viene a contatto con la pelle, lavare immediatamente con sapone delicato e acqua. Se il liquido della batteria raggiunge gli occhi, sciacquare con acqua gli occhi aperti per 15 minuti o fino a quando cessa l'irritazione. Se sono necessarie cure mediche, l'elettrolito della batteria è composto da una miscela di carbonati organici liquidi e di sali di litio.
• Il contenuto delle celle della batteria aperta può causare irritazione delle vie respiratorie. Far circolare aria fresca. Se il sintomo persiste, rivolgersi a cure mediche.

AVERTENZA: rischio di incendio. Il liquido della batteria se incendiare se esposto a scintilla o a fiamma.

AVERTENZA: non cercare mai di aprire il pacco batteria per alcun motivo. Se l'involucro del pacco batteria è lesionato o danneggiato, non inserirlo nel caricabatterie. Non schiacciare, far cadere o danneggiare il pacco batteria. Non utilizzare un pacco batteria o un caricabatterie che abbia subito un forte colpo, sia caduto, sia stato travolto o danneggiato in qualche modo (per esempio forato con un chiodo, battuto con un martello, calpestato). Pericolo di scossa elettrica o folgorazione. I

pacchi batteria danneggiati dovrebbero essere inviati al centro assistenza per il riciclaggio.

AWERTENZA: pericolo d'incendio. Non conservare trasportare il pacco batteria in modo tale che degli oggetti metallici possano entrare a contatto con i terminali esposti della batteria. Per esempio, non riporre il pacco batteria in grembiuli, tasche, cassette degli attrezzi, scatole kit prodotto, cassetti, ecc, con chiodi, viti, chiavi, etc.

ATTENZIONE: quando non viene usato, appoggiare apparato di fianco su una superficie stabile, dove non ci sia rischio di inciampare o di cadere. Alcuni apparati con pacchi batterie grandi possono rimanere in piedi poggiando sul pacco batteria ma potrebbero cadere facilmente.

Trasporto

AVVERTENZA: pericolo d'incendio. Il trasporto delle Batterie può causare incendi se i terminali della batteria entrano inavvertitamente a contatto con materiali conduttivi. Durante il trasporto delle batterie, assicurarsi che i terminali della batteria siano protetti e ben isolati da materiali che potrebbero entrare in contatto con essi e causare un corto circuito.

NOTA: queste luci sono intese per l'illuminazione della superficie di lavoro immediata e non devono essere usate come torcia.

Le batterie DEWALT sono conformi a tutte le norme di trasporto in vigore come prescritte dalle normative del settore e legali che includono la Raccomandazione NU sul trasporto di merci pericolose; le normative sulle merci pericolose dell'Associazione di trasporto aereo internazionale (IATA), le normative internazionali marittime sulle merci (IMDG) e l'Accordo europeo concernente il trasporto stradale internazionale di merci pericolose (ADR). Le celle e le batterie agli ioni di litio sono state testate conformemente alla sezione 38,3 delle Raccomandazioni NU sul Manuale di Test e Criteri per il Trasporto di merci pericolose.

Nella maggior parte dei casi, la spedizione di un pacco batteria DEWALT sarà esentata dalla classificazione di Materiale pericoloso Classe 9 pienamente regolamentato. In generale, solo le spedizioni contenenti una batteria agli ioni di litio con una classe superiore a 100 wattore (Wh) richiederà una spedizione Classe 9 pienamente regolamentata. Tutte le batterie agli ioni di litio hanno la potenza in wattora indicata sulla confezione. Inoltre, a causa della complessità della regolamentazione, DEWALT sconsiglia la spedizione aerea delle sole batterie agli ioni di litio a prescindere dalla classificazione in wattora. Le spedizioni di utensili con batterie (kit combo) possono essere effettuate per via aerea eccetto salvo che la classificazione in wattore della batteria non sia superiore a 100 Wh.

A prescindere che una spedizione sia considerata esente o pienamente regolata, è di responsabilità dei trasportatori consultare le ultime normative concernenti i requisiti di imballaggio/etichettatura/contrassegno e documentazione.

Le informazioni contenute nella presente sezione sono fornite in buona fede e si ritengono accurate al momento della creazione del documento. Tuttavia, non viene fornita alcuna garanzia implicita o esplicita. È di responsabilità dell'acquirente assicurarsi che le proprie attività sia conformi alle normative in vigore.

Trasporto della batteria FLEXVOLT™

La batteria DEWALT FLEXVOLT™ ha due modalità: Uso e Trasporto.

Modalità Uso: Quando la batteria FLEXVOLT™ è utilizzata autonomamente o si trova in un prodotto DEWALT 18V, funzionerà come batteria da 18V. Quando la batteria FLEXVOLT™ si trova in un prodotto da 54V o 108V (due batterie da 54V), funzionerà come batteria da 54V.

Modalità Trasporto: Quando viene inserito il coperchio sulla batteria FLEXVOLT™, la batteria è in modalità trasporto. Conservare il coperchio per la spedizione.

In modalità Trasporto, le celle sono elettricamente scollegate all'interno del pacco risultando in 3 batterie con un wattora più basso (Wh) rispetto a 1 batteria con un wattora superiore. La quantità superiore di 3 batterie con un wattora inferiore può esentare il pacco da determinate norme di spedizione imposte sulle batterie con wattora superiore.

Per esempio, la

classificazione di Trasporto Wh potrebbe indicare

3 x 36 Wh, ovvero 3 batterie di 36 Wh ciascuna. La

Esempio di marcatura sull'etichetta d'uso e trasporto

Use: 108 Wh

Transport: 3x36 Wh

classificazione di Utilizzo Wh potrebbe indicare 108 Wh (1 batteria implicita).

Istruzioni per la conservazione

1. Il posto migliore per la conservazione è un luogo fresco e asciutto, non illuminato direttamente dal sole e protetto da eccessive temperature calde o fredde. Per ottenere il massimo di prestazioni e di durata dalla batteria, conservare i pacchi batteria a temperatura ambiente quando non utilizzati.
2. Per la conservazione nel lungo periodo, si raccomanda di ritirare un pacco batteria completamente carico in un luogo fresco e asciutto fuori dal caricabatteria per risultati ottimali.

NOTA: i pacchi batteria non devono essere conservati completamente privi di carica. Il pacco batteria dovrà essere ricaricato prima dell'uso.

Targhette sul caricabatterie e sul pacco batteria

Oltre ai simboli utilizzati nel presente manuale, le etichette sul caricabatteria e il pacco batteria riportano i seguenti simboli:

Leggere il manuale d'istruzioni prima dell'uso.

Vedere i Dati Tecnici per il tempo di ricarica.

Non toccare con oggetti conduttivi.

Non caricare pacchi batteria danneggiati.

Non esporre all'acqua.

Far sostituire immediatamente i cavi difettosi.

Caricare esclusivamente a temperature tra 4 °C e 40 °C.

Solo per uso interno.

Smaltire il pacco batteria con la dovuta attenzione per l'ambiente.

Caricare i pacchi batteria DEWALT esclusivamente con i caricabatteria designati da DEWALT. Il caricamento di pacchi batteria diversi da quelli designati da DEWALT con un caricabatteria DEWALT potrebbero causare un'esplosione o comportare altre situazioni di pericolo.

Non bruciare il pacco batteria.

UTILIZZO (senza il tappo di traposto). Esempio: la classificazione Wh indica 108 Wh (1 batteria con 108 Wh).

TRASPORTO (con tappo di trasporto incorporato). Esempio: la classificazione Wh indica 3 x 36 Wh (3 batterie di 36 Wh).

Tipo batterie

I prodotti con i codici SKU seguenti funzionano con un pacco batteria da 18 volt: DCV501L.

Questi pacchi batteria possono essere utilizzati: DCB181, DCB182, DCB183, DCB183B, DCB183G, DCB184, DCB184B, DCB184G, DCB185, DCB187, DCB189, DCBP034, DCB546, DCB547, DCB548, DCB549. Fare riferimento a Dati Tecnici per ulteriori informazioni.

Contenuto della confezione

La confezione contiene:

1 Aspirapolvere

1 Bocchetta per pavimenti
1 Bocchetta dentata con spazzola rimovibile
1 Spazzola tonda
1 Bocchetta a lancia
1 Tubo rigido di prolunga
1 Tubo flessibile
1 Vite per gancio per cintura
1 Gancio per cintura
1BorsamorbidaDEWALT
1 Manuale di istruzioni

nOTa: i pacchi batteria, i caricabatterie e le cassette di trasporto non sono inclusi nei modelli N. I pacchi batteria e i caricabatterie non sono inclusi nei modelli NT. I modelli B includono pacchi batteria Bluetooth®.

nOTa: il marchio e i loghi Bluetooth® sono marchi registrati di proprietà di Bluetooth®, SIG, Inc., e qualsiasi utilizzo di tali marchi da parte di DEWALT è concesso in licenza. Altri marchi e nomi commerciali sono di proprietà dei rispettivi titolari.

• Controllare se l'apparecchio, i componenti o gli accessori presentino danni che possano essersi verificati durante il trasporto.
• Prima di utilizzare il prodotto prendersi il tempo per leggere e comprendere a fondo questo manuale.

Riferimenti sull'apparecchio

Sull'apparecchio sono riportati i seguenti pittogrammi:

Leggere il manuale di istruzioni prima dell'uso.

AVVERTENZA: Questo apparecchio contiene polveri dannose. Lo svuotamento e la manutenzione, inclusa la rimozione del sacchetto raccoglipolvere, possono essere eseguiti solo da personale opportunamente addestrato che indossi DPI adeguati. Non accendere l'apparecchio fino a quando sarà stato installato il sistema di filtraggio completo.

L L

Gli aspiratori di polveri di Classe L sono adatti per aspirare polveri secche, non combustibili con valori limite di esposizione professionale superiori a 1 mg/m³.

Con l'aspirapolvere possono essere usate delle batterie. Vedere la sezione "Tipo di batterie

Posizione del Codice Data (Fig. B)

Il codice data 17, che comprende anche l'anno di fabbricazione, è stampato sulla superficie dell'alloggiamento. Esempio:

2021 XX XX

Anno di fabbricazione

Descrizione (Fig. A)

AVERTENZA: non modificare mai l'apparecchio né a sua parte. Ne potrebbero derivare danni materiali o lesioni alle persone.

2 Contenitore raccoglipolvere
4 Gruppo filtro
5 Pacco batteria
6 Tasto di rilascio pacco batteria
7 Impugnatura principale
8 Gancio per cintura
9 Vite per gancio per cintura

1 Interruttore di accensione/spegnimento

3 Pulsante di rilascio contenitore raccoglipolvere

10 Ugello
11 Prolunga
12 Tubo flessibile
13 Bocchetta a lancia
14 Spazzola tonda
15 Bocchetta dentata
16 Bocchetta per pavimenti
17 Codice data

Uso previsto

Questo aspirapolvere portatile senza cavo DCV501L è stato concepito per aspirare polveri secche non combustibili fino alla Classe L con valori limite di esposizione professionale superiori a 1 mg/m³.

Questo aspirapolvere è un apparecchio elettrico professionale.

NON usare l'aspirapolvere per aspirare liquidi.

NON usare l'aspirapolvere per aspirare polvere combustibile.

NON usare l'aspirapolvere in ambienti esposti al rischio di esplosione.

NOTA: questo apparecchio è adatto per l'uso in ambito commerciale, ad esempio in alberghi, scuole, ospedali, fabbriche, negozi, uffici, imprese di noleggio e cantieri.

NON utilizzarlo in ambienti umidi o in presenza di liquidi o gas infiammabili.

NON consentire ai bambini di entrare in contatto con l'apparecchio. L'uso di questo apparecchio da parte di persone inesperte deve avvenire sotto sorveglianza.

• Bambini e infermi. Questo apparecchio non è concepito per l'uso da parte di bambini piccoli o persone inferme senza adeguata supervisione.
• Questo apparecchio non è destinato all'uso da parte di persone di qualsiasi età portatrici di handicap fisici, psichici o sensoriali o che non abbiano l'esperienza o le conoscenze dovute. I bambini non devono mai essere lasciati da soli con questo prodotto.
• I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

ASSEMBLAGGIO E REGOLAZIONI

AVERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l'apparato e staccare il pacco batteria prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Un avvio accidentale può causare lesioni.

AVERTENZA: utilizzare esclusivamente pacchi batteria e caneabatterie DEWALT.

Inserimento e rimozione del gruppo batterie dall'apparato (Fig. B)

NOTA: per risultati ottimali, assicurarsi che il pacco batteria 5 sia completamente carico.

Per installare il pacco batteria nell'impugnatura dell'apparato

1. Allineare il pacco batteria 5 alle guide all'interno dell'impugnatura dell'apparato (Fig. B).
2. Farlo scorrere nell'impugnatura finché il pacco batteria non è saldamente posizionato nell'apparato e assicurarsi che non si disinnesti.

Per rimuovere il pacco batteria dall'apparato

1. Premere il pulsante di rilascio della batteria 4 ed estrarre il pacco batteria dall'impugnatura dell'apparato.
2. Inserire il pacco batteria nel caricatore come descritto nella sezione caricabatteria di questo manuale.

Pacchi batteria con indicatore del livello di carburante (Fig. B)

Alcuni pacchi batteria DEWALT comprendono un indicatore del livello di carburante costituito da tre spie LED verdi che indicano il livello di carica rimanente nel pacco batteria.

Per azionare l'indicatore del carburante, premere e tenere premuto il pulsante dell'indicatore del carburante 18. Una combinazione di tre spie LED verdi si illumina per designare il livello di carica residua. Quando il livello di carica nella batteria scende al di sotto del limite utilizzabile, l'indicatore del carburante non si illumina e sarà necessario ricaricare la batteria.

NOTA: l'indicatore del carburante è solo un'indicazione del livello di carica residua sul pacco batteria. Non indica la funzionalità dell'apparato ed è soggetto a variazioni in base ai componenti prodotto, alla temperatura e all'applicazione dell'utente finale.

Rimozione del contenitore raccoglipolvere (Fig. D)

1. Rimuovere il contenitore raccoglipolvere 2 premendo il pulsante del contenitore raccoglipolvere 3 ed estraendo il contenitore raccoglipolvere da sotto.

Installazione del contenitore raccoglipolvere (Fig. E)

NOTA: è molto importante che il filtro sia posizionato correttamente prima dell'uso.

1. Allineare la nervatura 21 sull'alloggiamento del motore 20 con la fessura 19 del contenitore raccoglipolvere.
2. Installare il contenitore raccogli polvere sull'unità finché si avvertirà un clic. Prima dell'uso accertarsi che il contenitore raccoglipolvere sia fissato in posizione.

Installazione degli accessori (Fig. F)

NOTA: accertarsi che gli accessori siano saldamente inseriti in posizione prima dell'uso.

ITALIANO

• Far scorrere gli accessori sul raccordo 10.
- Per raggiungere i punti più lontani, collegare il tubo rigido di prolunga 11 o il tubo flessibile 12 al raccordo.
- Gli accessori possono essere montati anche all'estremità del tubo flessibile o della barra di prolunga.

	Tubo rigido di prolunga: arriva più lontano per pulire sopra la testa dell'operatore, sotto gli oggetti e nei punti difficilmente accessibili.
	Tubo flessibile: grazie alla sua flessibilità consente di arrivare nei punti più difficili, impossibili da raggiungere con il tubo rigido di prolunga diritto.
	Bocchetta a lancia: consente di aspirare la polvere negli spazi più angusti, in casa, sul posto di lavoro e all'interno di veicoli.
	Spazzola tonda: stacca la polvere e i detriti dai luoghi angusti in modo che l'aspirapolvere possa raccoglierla.
	Bocchetta dentata con spazzola rimovibile: Consente di pulire un'area più ampia e aiuta a rimuovere polvere e detriti su oggetti più grandi intorno all'area di lavoro.
	Bocchetta per pavimenti: in coppia con il tubo rigido di prolunga rimuove o sporco e i detriti dal pavimento.

Gancio per cintura (Fig. G)

A WERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l'apparecchio e scollegare la batteria prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori.

AVERTENZA: per ridurre il rischio di gravi lesioni personali NON appendere l'apparecchio in alto né sospendere oggetti fissandoli al gancio per cintura. Appendere il gancio per cintura dell'apparecchio ESCLUSIVAMENTE a una cintura da lavoro.

AVERTENZA: per ridurre il rischio di lesioni personali gravi, accertarsi che la vite che fissa il gancio per cintura sia serrata saldamente.

IMPORTANTE: durante il fissaggio o la sostituzione del gancio per cintura, utilizzare esclusivamente la vite di fissaggio del gancio per cintura 9 fornita in dotazione. Assicurarsi di serrare saldamente la vite.

Il gancio per cintura 8 può essere fissato su entrambi i lati dell'apparecchio utilizzando esclusivamente la vite in dotazione,

a seconda che l'utilizzatore sia mancino o destrimano. Se lo si desidera, è possibile rimuovere completamente il gancio dall'apparecchio.

Per spostare il gancio per cintura, svitare la vite che lo mantiene in sede e riavvitarla sul lato opposto. Assicurarsi di serrare saldamente la vite.

UTILIZZO

Istruzioni per l'uso

AVERTENZA: attenersi sempre alle istruzioni di sottazza e alle normative in vigore.

AVERTENZA: per ridurre il rischio di lesioni gravi alle persone, spegnere la macchina e disconnettere i pacchi batteria prima di effettuare qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Un avvio accidentale può provocare lesioni alle persone.

Accensione e spegnimento (Fig. H)

• Per accendere l'apparecchio, posizionare l'interruttore di accensione/spegnimento 1 su I.
• Per spegnere l'apparecchio posizionare l'interruttore di accensione/spegnimento 1 su 0.

Pulizia con l'aspirapolvere

AVERTENZA: Utilizzare sempre l'apparecchio con il filtro e compovere installazione.

1. Prima dell'uso, svuotare e pulire il contenitore raccoglipolvere 2.
2. Scegliere l'accessorio adeguato (quando si cambia accessorio spegnere l'aspirapolvere).
3. Passare con la bocchetta di aspirazione 10 sulla superficie da pulire. Se necessario, è possibile utilizzare il tubo flessibile 12 per gli spazi ristretti.

Pulizia/Svuotamento del contenitore raccoglipolvere e del filtro (Fig. D, E, I, J)

AVERTENZA: per ridurre il rischio di gravi lesioni alle persone, spegnere l'apparecchio e staccare la batteria prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Un avvio accidentale potrebbe provocare lesioni a persone.

AVERTENZA: durante la pulizia e lo svuotamento del a minitore raccoglipolvere e del filtro indossare una mascherina antipolvere omologata.

AVERTENZA: pericolo di materiale proiettato/per l'apprato respiratorio. Non usare mai l'aspirapolvere senza il filtro.

AVERTENZA:

Non lavare l'interno del filtro.

• Se la parte interna del filtro si bagna, attendere che si asciughi perfettamente.
  • Non fare uso di spazzole per pulire il filtro.
  • Non usare mai aria compressa o una spazzola per pulire i filtri, altrimenti si verificheranno danni alla

membrana del filtro e questo consentirà il passaggio della polvere attraverso il filtro.

NOTA: Il filtro è riutilizzabile. Non gettarlo quando il contenitore raccoglipolvere 2 viene svuotato. La durata del filtro dipende dalla frequenza di utilizzo dell'aspirapolvere e dalle sostanze aspirate. Se la potenza di aspirazione dopo la pulizia del filtro dovesse risultare insufficiente, il filtro dovrà essere sostituito. Il filtro deve essere ispezionato a intervalli regolari per accertarsi che non sia danneggiato. Se il filtro è danneggiato deve essere sostituito immediatamente.

Rimozione del filtro

1. Posizionare l'aspirapolvere sopra un bidone della spazzatura e rimuovere il contenitore raccoglipolvere 2 dall'alloggiamento principale premendo il relativo pulsante di rilascio 3 sull'impugnatura ed estraendolo dall'alloggiamento principale.
2. Rimuovere il gruppo filtro 4 estraendolo dal contenitore raccoglipolvere.
3. Ruotare in senso antiorario e tirare il cappuccio del filtro 23 per separarlo dal filtro 22.

Installazione del filtro

1. Montare il cappuccio del filtro sul filtro e ruotarlo in senso orario per bloccarlo saldamente in posizione.
2. Spingere il gruppo filtro dentro al contenitore raccoglipolvere.
3. Installare il contenitore raccoglipolvere sull'alloggiamento principale e bloccarlo saldamente in posizione.

Pulizia del filtro

IMPORTANTE: si otterrà una raccolta ottimale della polvere solo con filtri puliti e un contenitore raccoglipolvere vuoto. Se la polvere inizia a fuoriuscire dall'apparecchio quando viene spento, significa che il contenitore è pieno e deve essere svuotato.

1. Una volta rimosso il filtro dal contenitore raccoglipolvere, scuotere leggermente filtro o spazzolare via la polvere. Prestare attenzione a non danneggiare il materiale del filtro.
2. Svuotare la polvere dal contenitore raccoglipolvere 2 in un bidone della spazzatura e lavarlo, se necessario.
3. Sciacquare il contenitore raccoglipolvere con acqua calda e sapone. Assicurarsi che il contenitore della polvere sia completamente asciutto prima di usarlo.
4. In base al suo stato, sciacquare l'esterno del filtro con acqua corrente tiepida.
5. È molto importante che i filtri siano del tutto asciutti e posizionati correttamente prima dell'uso.
6. Assicurarsi che i filtri siano completamente asciutti da 24 ore prima di rimontarli.

Filtro di ricambio: DCV5011H

Non utilizzare filtri danneggiati. Sostituire immediatamente eventuali filtri danneggiati.

MANUTENZIONE

Questo apparecchio è stato progettato per funzionare a lungo con una manutenzione minima. Prestazioni sempre soddisfacenti dipendono da una cura appropriata e da una pulizia regolare.

AVERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l'apparecchio e scollegarlo alimentazione prima di eseguire qualsiasi regolazione o rimuovere/installare dotazioni o accessori. Un avvio accidentale può provocare lesioni alle persone.

AVERTENZA: In relazione alla manutenzione da parte a stabilizzatore, l'apparecchio deve essere smontato, pulito e riparato per quanto ragionevolmente praticabile, senza causare rischi a chi si occupa della manutenzione e ad altre persone. Precauzioni adeguate comprendono la decontaminazione prima dello smontaggio, una ventilazione di scarico con filtrazione del locale dove la macchina viene smontata, la pulizia dell'area di manutenzione e dispositivi di protezione personale adeguate.

• Il produttore, o una persona addestrata, dovrà eseguire un'ispezione tecnica almeno una volta l'anno, consistente, ad esempio, nell'ispezione dei filtri per individuare eventuali danni, la tenuta ermetica dell'apparecchio e il funzionamento adeguato del meccanismo di controllo.
• Quando si eseguono le operazioni di manutenzione o riparazione, tutti gli oggetti contaminati che non possono essere adeguatamente puliti devono essere smaltiti in contenitori impenetrabili, in conformità alle norme in vigore per lo smaltimento di tali rifiuti.
• Per gli aspirapolvere è necessario prevedere una frequenza di ricambio dell'aria L nel locale adeguata se l'aria di scarico viene rimandata nell'ambiente stesso.

Il caricabatterie e il pacco batteria non richiedono interventi di manutenzione da parte dell'utilizzatore.

Conservazione dell'aspirapolvere

ALTERTENZA:

a) svuotare il contenitore raccoglipolvere prima di riporre l'aspiratore.
b) Rimuovere sempre il pacco batteria dall'aspirapolvere prima di riporlo.
c) Conservare l'apparecchio e i pacchi batteria in un luogo il più possibile fresco e asciutto.
d) Riporre l'apparecchio e i pacchi batteria in un luogo inaccessibile a bambini e persone non autorizzate.
e) Prima di utilizzare l'apparecchio e i pacchi batteria dopo lunghi periodi di fermo controllare che non siano danneggiati.
f) Per ulteriori informazioni consultare la sezione Pacchi batteria, transporto di questo manuale.

Lubrificazione

L'apparato non richiede alcuna ulteriore lubrificazione.

Pulizia

AVERTENZA: soffiare via la polvere dall'alloggiamento della sia compressa, non appena vi sia sporco visibile all'interno e intorno alle prese d'aria di ventilazione. Quando si esegue questa procedura indossare occhiali di protezione e mascherine antipolvere omologati.

AVERTENZA: non utilizzare solventi o altri prodotti chimici aggressivi per pulire le parti non metalliche dell'apparato. Questi prodotti chimici indeboliscono i materiali utilizzati per questi componenti. Utilizzare un panno inumidito solo con acqua e sapone delicato. Non far penetrare del liquido all'interno dell'apparato, e non immergere alcuno dei suoi componenti direttamente in un liquido.

Accessori opzionali

AVERTENZA: siccome gli accessori diversi da quelli chevita da DEWALT, non sono stati testati con questo prodotto, l'utilizzo di tali accessori con questo apparato potrebbe risultare rischioso. Per ridurre il rischio di lesioni, soltanto gli accessori DEWALT devono essere utilizzati con questo prodotto.

Rivolgersi al proprio rivenditore per ulteriori informazioni sugli accessori idonei.

Rispetto ambientale

Raccolta differenziata. I prodotti e le batterie contrassegnati con questo simbolo non devono essere smaltiti con i normali rifiuti domestici.

Prodotti e batterie contengono materiali che possono essere recuperati o riciclati diminuendo la domanda di materie prime. Si prega di riciclare prodotti elettrici e batterie secondo le disposizioni locali. Ulteriori informazioni sono disponibili all'indirizzo www.2helpU.com.

Pacco batteria ricaricabile

Questo pacco batteria a lunga durata deve essere ricaricato quando non fornisce più energia sufficiente per eseguire compiti che prima erano eseguiti agevolmente. Al termine della sua vita operativa, il pacco batteria va smaltito con la dovuta cura per l'ambiente.

• Far scaricare il pacco batteria completamente, quindi rimuoverlo dalla radio.
• Le batteria agli ioni di litio sono riciclabili. Consegnarle al proprio concessionario o presso un'apposita stazione di riciclaggio. Le batterie raccolte verranno riciclate o smaltite in modo appropriato.

TOOL NAME

DCV501L

Batterner fare for brann.

Batterier Ladere/Ladetider (i minutter)***
Kat # V	DC	Ah Vekt (kg)		DCB104 DCB107 DCB112 DCB113 DCB115 DCB116 DCB117 DCB118 DCB132 DCB119
DCB546	18/54	6,0/2,0	1,08	60	270	170	140	90	80	40	60	90	X
DCB547	18/54	9,0/3,0	1,46	75*	420	270	220	135*	110*	60	75*	135*	X
DCB548	18/54	12,0/4,0	1,46	120	540	350	300	180	150	80	120	180	X
DCB549	18/54	15,0/5,0	2,12	125	730	450	380	230	170	90	125	230	X
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/45**	60/40**	60/40**	60	120
DCB183/B/G	18	2,0	0,40	30	90	60	50	30	30	30	30	30	60
DCB184/B/G	18	5,0	0,62	75/50**	240	150	120	75	75/60**	75/50**	75/50**	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	22	22	40
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	45	45	90
DCB189	18	4,0	0,54	60	185	120	100	60	60	60	60	60	120
DCBP034	18	1,7	0,32	27	82	50	40	27	27	27	27	27	50

*Datokode 201811475B eller senere
**Datokode 201536 eller senere
***Matrisen med ladetider for batterier er kun ment som en rettledning, ladetidene vil variere avhengig av temperatur og batteriets tilstand.

GENERELLE SIKKERHETSADVARSLER
