BRUKSANVISNING DCV501 DEWALT

Norsk (oversatt fra de originale instruksjonene) 85

ADVARSEL: Læs alle sikkerhedsadvarsler og alle

Yderligere sikkerhedsadvarsler

DEWALT. Andre batterityper kan eksplodere og forårsage personskader.

BEMÆRK: For at sikre maksimal ydeevne og levetid for li-lon batteripakker skal batteripakken lades helt op, før den anvendes første gang.

1 Gulper med aftagelig børste

1 Rund børste

1 Sprækkenæse

1Forlængelse

1 Bøjelig slange

1Bæltekrogskrue

1Bæltekrog

1 DEWALT blød taske

Start og stop (Fig. H)

Du har valgt et DEWALT-verktøy. Mange års erfaring, grundig produktutvikling og innovasjon gjør DEWALT til en meget pålitelig partner for profesjonelle brukere av elektrisk verktøy.

Tekniske data

		DCV501L
Type 1
Strømkilde DC
Batterispenning V	DC	18
Effekt W 300
Tankvolum L 0,7
Maks luftstrøm l/s	21,7
Negativt trykk	kPa	9,4
Slangedysediameter	mm	31,8
Vekt (uten batteripakke)	kg	1,5
Støyverdier og/eller vibrasjonsverdier (triax vektor sum) i henhold til EN60335:
L_PA (lydtrykk)	dB(A)	75
L_WA (lydeffekt)	dB(A)	87
K_WA (lydeffekt usikkerhet)	dB(A)	2
Vibrasjonsutslipp verdi a_h=	m/s^2	<2,5
Usikkerhet K =	m/s^2	0,5

Nivået for vibrasjonsutslipp angitt i dette informasjonsbladet er blitt målt iht. standardiserte tester gitt i EN60335-2-69 og kan brukes til å sammenligne ett verktøy med et annet. Det kan brukes til foreløpig vurdering av eksponering.

ADVARSEL: Angitt nivå for vibrasjonsutslipp og/eller søg nivå gjelder for hovedbruksområdene for verktøyet.

Dersom verktøyet brukes i andre bruksområder, med annet tilbehør eller er dårlig vedlikeholdt, kan vibrasjonsutslippene og/eller støynivået avvike. Dette kan øke eksponeringsnivået betydelig for hele arbeidsperioden.

En vurdering av nivået for vibrasjonseksponeringen og/ eller støynivået bør også tas med i beregningen når verktøyet er slått av eller når det går uten faktisk å gjøre en jobb. Dette kan redusere eksponeringsnivået betydelig for hele arbeidsperioden.

Identifiser ekstra sikkerhetstiltak for å beskytte brukeren mot effektene av vibrasjon og/eller støynivå, så som holde hendene varme (relevant for vibrasjon), organisering av arbeidsmønstere.

erklærer at de produktene som er beskrevet under Tekniske data er i samsvar med:

2006/42/EU, EN.

Disse produktene samsvarer også med direktiv 2014/30/EF og 2011/65/EF. For mer informasjon, vennligst kontakt på følgende adresser eller se baksiden av håndboken.

Undertegnede er ansvarlig for sammenstillingen av den tekniske filen og fremsetter denne erklæringen på vegne av.

M. Rengul

Markus Rompel

Visedirektør for teknisk arbeid, PTE-Europa

Definisjoner: Retningslinjer for sikkerhet

Definisjonene under beskriver alvorlighetsgraden for hvert signalord. Vennligst les bruksanvisningen og legg merke til disse symbolene.

FARE: Indikerer en overhengende farlig situasjon som vil forre in død eller alvorlige personskader hvis den ikke avverges.

ADVARSEL: Indikerer en potensielt farlig situasjon som kure tre til død eller alvorlige personskader hvis den ikke avverges.

FORSIKTIG: Indikerer en potensielt farlig situasjon som ikke andre til små eller moderate personskader hvis den ikke avverges.

MERK: Angir en arbeidsmåte som ikke er relatert til personskader, men som kan føre til materielle skader hvis den ikke unngås.

Betjøner fare for elektrisk støt.

ADVARSEL: Les alle sikkerhetsadvarsler og alle

instruksjoner. Manglende overholdelse av advarslene og instruksjonene kan resultere i elektrisk sjokk, brann og/eller alvorlig skade.

ADYARSEL: Noe støv fra husholdningen vurderes å kärne forårsake kreft, fosterskader eller andre skader på forplantningssystemet, for eksempel fra asbest og bly i blyholdig maling.

A! ARSEL: Ikke forsøk å endre eller reparere apparatet.

ADVARSEL: Operatører skal ha tilstrekkelig opplæring om utrøv disse apparatene.

ADVARSEL: For å redusere faren for elektrisk støt og såker på støvsugeren, ikke sug opp væske eller våte partikler. Ikke utsettes for regn eller snø. Oppbevares innendørs.

ADVARSEL: Ikke lad batteriet hvis temperaturen i dæg kelsene er under 4 °C (39 °F) eller over 40 °C (104 °F). Følg alle anvisninger for lading og lad ikke apparatet ved temperaturer som avviker fra området spesifisert i bruksanvisningen. Feilaktig lading eller lading ved temperaturer utenfor det angitte område kan skade batteriet og øker brannfaren.

• Gjør deg kjent med gjeldende nasjonale forskrifter og regler som gjelder håndtering av farlig stoff.
• Før bruk skal operatører gis informasjon, instruks og opplæring i bruk av redskapet og materialene det skal brukes på, inkludert trygg fjerning og avfallshåndtering av det oppsamlede materialet.

• Dette produktet er ikke ment for bruk av personer (inkludert barn) med reduserte fysiske, sensoriske eller mentale evner, eller mangel på erfaring og kunnskap, med mindre de får tilsyn av en person ansvarlig for deres sikkerhet. Barn skal aldri forlates alene med dette produktet.

• Operatører skal følge alle sikkerhetsregler som gjelder for materialet som håndteres.

• Ikke la apparatet stå ubevoktet när det er tilkoplet en strømkilde. Ta av batteripakken när den ikke brukes og får service.
• For å unngå selvantennelse, tøm alltid ut innholdet i beholderen etter bruk.
• Statisk strømstøt er mulig i tørre områder og når den relative luftfuktigheten er lav. Dette er kun midlertidig og påvirker ikke bruken av støvsugeren.
• Slå av støvsugeren før du tar av batteripakken.
• Fare for støt. For å redusere faren for elektrisk støt, skal du ikke sette ladeenheten i vann eller annen væske.
• Ikke tillat at det brukes som en leke. Det er nødvendig med økt oppmerksomhet ved bruk av eller nært barn.
• Skal kun brukes som beskrevet i denne bruksanvisning. Bruk kun tilbehør som anbefalt av produsenten.
• Dersom apparatet ikke fungerer riktig, eller om det mistes i gulvet, blir skadet, blir liggende utendørs eller det har vært i vann skal det returneres til et servicesenter.
• Ikke håndter ladere, inkludert ladekontakten og ladeterminaler, med våte hender.
• Hold hår, løstsittende klær, fingre og andre kroppsdeler unna åpninger og bevegelige deler.
  • Vær ekstra forsiktig ved rengjøring av trapper.
• Ikke bruk hvis ikke filteret sitter på plass.
• Ikke lade apparatet utendørs.
• Ikke brenn apparatet selv om det er alvorlig skadet. Batteriet kan eksplodere i brann.
• Dette apparatet er ment for støvsuging av tørt støv hjemme og på jobben. Apparatet skal plasseres eller monteres på avstand fra vaker og varme overflater.
• Plugg laderen inn i en stikkontakt.
• Bruk kun laderen på en standard stikkontakt.
• Trekk laderen ut av stikkontakten før du foretar rutinemessig rengjøring eller vedlikehold.

- Ikke se inn i ventilsjonsåpningene når apparatet er slått på, da det noen ganger er mulig at det kommer ut små partikler fra ventilasjonsåpningene, spesielt etter rengjøring eller skifte av filtere slik at rusk inne i apparatet er løsnet.

Ekstra sikkerhetsregler

• Ikke sug opp noe som brenner eller avgir røyk så som sigaretter, fyrstikker eller glødende aske.
• Senk ikke verktøyet ned i vann.
• Ikke bruk til støvsuging av brennbare eksplosive materialer så som kull, korn og annet fint støv som er antennelig.
• For støvsugere er det nødvendig å sørge for en tilstrekkelig luftskiftehastighet L i rommet dersom utløpsluften forblir i rommet. Henvisning til nasjonal regelverk er nødvendig.
• Ikke bruk til støvsuging av farlige, giftige eller kreftfremkallende materialer så som asbest eller pesticider.
• Ikke sug opp eksplosive væsker (f.eks. bensin, diesel, fyringsolje, tynnere osv.), syrer eller oppløsningsmidler.
• Ikke bruk støvsugeren hvis ikke filteret sitter på plass.
• Noen typer treverk kan inneholde konserveringsmidler som kan være giftige. Vær ekstra varsom for å hindre innånding og hudkontakt når det jobbes med disse materialer. Be om og følg sikkerhetsinformasjon fra leverandøren av materialet.
• Ikke sett tunge gjenstander på støvsugeren

TA VARE PÅ DENNE BRUKSANVISNINGEN

Ytterligere sikkerhetsadvarsler

a) Unngå utilsiktet oppstart. Kontroller at bryteren står i posisjon "av" før du tar opp eller bærer apparatet.

Det kan føre til ulykker hvis du bærer apparatet med fingeren på bryteren, eller tilfører strøm til apparater når bryteren står på.

b) Koble batteripakken fra apparatet før du utfører innstillinger, bytter tilbehør eller oppbevarer apparatet. Disse forebyggende sikkerhetstiltakene reduserer risikoen for utilsiktet start av apparatet.

c) Skal kun lades opp ved hjelp av batteriladeren spesifisert av produsenten. En lader som passer for en type batteripakke kan føre til risiko for brann dersom den brukes på en annen batteripakke.

d) Apparater skal bare brukes sammen med batteripakker anbefalt av DEWALT. Bruk av andre batteripakker kan føre til risiko for personskade og brann.

e) Når batteripakken ikke er i bruk, hold den unna metallgjenstander som binderser, mynter, nøkler, filer, skruer eller andre små metallgjenstander som kan skape en kobling fra en pol til den andre.

Kortslutning av batteripolene mot hverandre kan føre til brannskader eller brann.

f) Ved feilaktig bruk kan det komme væske ut av batteriet, unngå kontakt med den. Dersom du utilsiktet kommer i kontakt med den, skyll av med vann. Dersom du får væsken i øynene, søk legehjelp.

Væske som kommer ut av batteriet kan føre til irritasjon eller brannskader.

g) Ikke bruk en batteripakke eller verktøy som er skadet eller modifisert. Skadede eller modifiserte batterier kan oppføre seg uforutsigbart og føre til brann, eksplosjon eller fare for personskade.
h) Ikke utsett en batteripakke eller et apparat for ild eller for høy temperatur. Ild eller temperatur over 266 °F (130 °C) kan føre til en eksplosjon.
i) Følg alle anvisninger for lading og lad ikke batteripakken eller verktøyet ved temperaturer som avviker fra området spesifisert i bruksanvisningen. Feilaktig lading eller lading ved temperaturer utenfor det angitte område kan skade batteriet og øker brannfaren.
j) Ikke bruk støvsugeren dersom støv blåses ut av ventilasjonsåpningene. Slå av støvsugeren og sjekk om filteret er installert korrekt eller er defekt. Defekt filter skal straks skiftes.
k) Apparatet skal alltid repareres av kvalifisert personell og kun med originale reservedeler. Dette sørger for at produktets sikkerhet blir ivaretatt.

Ekstra sikkerhetsregler

ADVARSEL: Modifiser aldri det elektriske verktøyet eller rædel av det. Det kan føre til materielle skader eller personskader.

ADVARSEL: Noe støv som utvikles ved slipemaskiner, fæng, boring og andre aktiviteter inneholder kjemikalier som fører til kreft, fosterskader eller skader på forplantningsorganene. Noen eksempler på slike kjemikalier er:

• bly fra blyholdig maling,
- krystallinsk silika (silisiumdioksid) fra tegl og sement og andre murprodukter og
• arsenikk og krom fra kjemikaliebehandlet treverk.
Hvor utsatt du er for denne typen eksponering vil variere, avhengig av hvor ofte du utfører denne type arbeid. For å redusere eksponeringen for slike kjemikalier bør du jobbe i et godt ventilert område og bruke godkjent verneutstyr, slik som støvmasker som er spesielt designet for å filtrere bort mikroskopiske partikler.

• Bruk vernetøy og vask eksponerte områder med såpe og vann. Støv som blir liggende i munn, nese, øyne eller på huden, kan medføre at farlige kjemikalier absorberes. Led partikler vekk fra ansiktet og kroppen.
• Luftehull dekker ofte bevegelige deler og skal unngås. Løstsittende antrekk, smykker eller langt hår kan bli fanget opp av bevegelige deler.

FORSIKTIG: Når det ikke er i bruk, plasser verktøyet på en stabil overflate der det ikke skaper fare for snubling eller fall. Noen verktøy med store batteripakker kan stå på batteripakken, men kan lettes slås overende.

Restrisikoer

Til tross for at man følger relevante sikkerhetsbestemmelser og bruker sikkerhetsutstyr, er det bestemte farer som ikke kan unngås. Disse er:

• Hørselskader.
- Fare for personskade pga. flygende partikler.

• Risiko for å puste inn damp när du jobber med lim.
• Risiko for å puste inn farlig støv.

TA VARE PÅ DENNE BRUKSANVISNINGEN

Ladere

Ladere fra DEWALT krever ingen regulering og er designet for å være enkle å bruke.

Elektrisk sikkerhet

Den elektriske motoren er designet for kun en spenning. Kontroller alltid at batteripakkens spenning stemmer med spenningen på typeskiltet. Du må også passe på at spenningen på batteriladeren stemmer overens med strømnettet hos deg.

Dersom du trenger å sette på et nytt støpsel:

Følg monteringsanvisningen som medfølger støpsler av god kvalitet. Anbefalt sikring: 3 A.

Bruk av skjøteledning

En skjøteledning skal ikke brukes med mindre det er helt nødvendig. Bruk en godkjent skjøteledning egnet for laderens strømforbruk (se Tekniske data). Minimum størrelse på lederen er 1 mm ^2 , maksimum lengde er 30 m.

Viktige sikkerhetsanvisninger for alle batteripakker

TA VARE PÅ DENNE BRUKSANVISNINGEN: Denne manualen inneholder viktige sikkerhetsanvisninger og bruksanvisninger for kompatible batteriladere (se Tekniske data).

- Før du bruker laderen les alle instruksjoner og advarselsmerker på laderen, batteripakken og produktet som bruker batteripakken.

FORSIKTIG: Fare for brannskader. For å redusere faren for brannskader, lade kun DEWALT ladbare batterier. Andre type batterier kan sprekke og forårsake personskader og materielle skader.

FORSIKTIG: Barn må holdes under oppsyn, sørg for at de ikke taker med apparatet.

MERK: Under visse forhold, med laderen koblet til strømforsyningen, kan de eksponerte kontaktene i laderen kortsluttes av fremmedlegemer. Fremmedlegemer som kan lede strøm, inkludert, men ikke begrenset til stålull, aluminiumsfolie eller annen ansamling av metalliske partikler, må holdes unna åpningene i laderen. Kople alltid laderen fra strømtilførselen når det ikke er en batteripakke i hulrommet. Kople fra laderen før rengjøring.

• IKKE forsøk å lade batteripakken med andre ladere enn de som er nevnt i denne manualen. Laderen og batteripakken er spesielt designet for å jobbe sammen.
• Disse laderne er ikke ment for annen bruk enn for lading av DEWALT oppladbare batterier. Annen bruk kan resultere i brannfare og/eller elektrisk støt.
• Ikke utsett laderen for regn eller snø.
• Dra i kontakten og ikke ledningen når du kople laderen fra strømmen. Dette reduserer faren for skade på kontakten og ledningen.
• Påse at ledningen er plassert slik at den ikke tråkkes på, snubles i, eller på annen måte utsettes for skade eller påkjenning.
• Ikke bruk skjøteledning med mindre det er helt nødvendig. Bruk av feil skjøteledning kan resultere i brannfare og/eller elektrisk støt.
• Ikke plasser noe på laderen og ikke plasser laderen på en myk overflate som kan blokkere ventilasjonsåpningene og resultere i for høy innvendig temperatur. Plasser laderen et sted unna varmekilder. Laderen ventileres gjennom slisser i toppen og bunnen av huset.
• Ikke bruk lader med skadet ledning eller kontakt —bytt den ut med en gang.
• Ikke bruk laderen dersom den har fått et slag, er mistet i gulvet eller skadet på annen måte. Lever den på et autorisert serviceverksted.
• Ikke ta laderen fra hverandre; lever den på et autorisert serviceverksted när service eller reparasjon trenges. Å sette den sammen feil kan resultere i elektrisk støt eller brann.
• Dersom ledningen er skadet må den byttes ut med en gang av produsenten, dens serviceagent eller lignende kvalifisert person for å unngå farer.
• Kople laderen fra strømtilførselen før du begynner med rengjøring. Dette reduserer faren for elektrisk støt. Fjerning av batteripakken reduserer ikke denne faren.
• ALDRI forsøk på kople to ladere sammen.
• Laderen er designet for å bruke standard 230V elektrisk strøm. Ikke forsøk å bruke den på annen spenning. Dette gjelder ikke billaderen.

Lade et batteri (figur B)

1. Plugg inn laderen i en passende stikkontakt for du setter inn batteripakken.

2. Sett batteripakken 5 i laderen, pass på at batteripakken sitter godt i laderen. Det røde (lade) lyset blinker gjentatt som indikasjon på at ladeprosessen er startet.

3. Fullført lading vises ved at det røde lyset er PÅ konstant. Pakken er da fullt oppladet og kan brukes, eller den kan bli stående i laderen. For å ta batteripakken ut av laderen, trykk inn låseknappen 6 på batteripakken.

MERK: For å sikre maksimum ytelse og levetid på Li-lonbatteripakker, lad batteripakken helt opp før første gangs bruk.

Bruk av lader

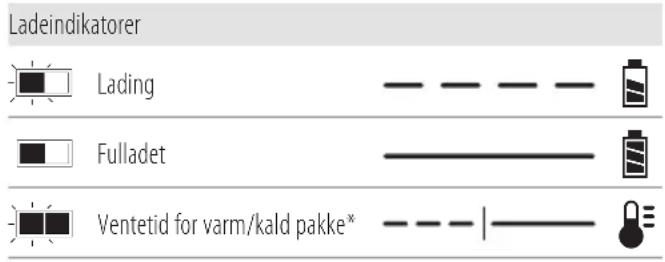

Se indikatorene under for batteripakkens ladetilstand.

Ladeindikatorer Lading Fulladet Ventetid for varm/kald pakke*

* Det røde lyset vil fortsette å blinke, men et gult indikatorlys vil lyse under denne operasjonen. Når batteripakken har kjølt seg ned, vil det gule lyset bli slått av og laderen vil gjenoppta ladeprosedyren.

Dersom laderen indikerer er problem, ta med lader og batteripakke til et servicesenter for testing.

Ventetid for varm/kald pakke

Dersom laderen detekterer et batteri som er for varmt eller for kaldt, vil den automatisk starte en "varm/kald pakke forsinkelse", og venter med å lade til batteriet har passende temperatur. Laderen vil deretter automatisk skifte til lademodus for pakken. Denne funksjonen sikrer maksimal levetid på batteripakken.

En kald batteripakke vil lade med lavere hastighet enn en varm batteripakke. Batteripakken vil lade langsommere gjennom hele ladesyklusen, og vil ikke gå tilbake til maksimal ladehastighet selv om batteripakken blir varm.

Ladere DCB118 er utstyrt med en intern vifte som er designet for å avkjøle batteripakken. Viften vil slå seg på automatisk når batteripakken trenger å kjøles. Bruk aldri laderen dersom viften ikke fungerer korrekt eller dersom ventilasjonsåpningene er blokkert. Pass på at fremmedlegemer ikke kommer inn i laderen.

DCB118 lader

Ladere DCB118 er utstyrt med en intern vifte som er designet for å avkjøle batteripakken. Viften vil slå seg på automatisk når batteripakken trenger å kjøles. Bruk aldri laderen dersom viften ikke fungerer korrekt eller dersom ventilasjonsåpningene er blokkert. Pass på at fremmedlegemer ikke kommer inn i laderen.

Elektronisk beskyttelsesystem

XR li-ione verktøy er designet med et elektronisk beskyttelsessystem som vil beskytte batteripakken mot overlading, overoppvarming eller dyp utlading.

Verktøyet vil automatisk slå seg av dersom beskyttelsessystemet aktiveres (Electronic Protection System). Dersom det skjer, sett Li-lon batteriet på laderen til det er helt oppladet igjen.

Veggmontering

Disse laderne er designet for å monteres på vegg eller stå på et bord eller arbeidsbenk. Dersom den skal monteres på veggen, plasser laderen innen rekkevidde fra en stikkontakt og unna hjørner eller andre hindringer som kan stoppe luftstrømmen. Bruk baksiden av laderen som mal for å bore hull i veggen for monteringsskruene. Monter høyttaleren godt med gipsskruer (må kjøpes separat) minst 25,4 mm lange med hodediameter 7–9 mm som skrus inn i treverk til optimal dybde med omtrent 5,5 mm av skruen som stikker ut. Rett inn sporene på baksiden av laderen med de utstikkende skruene og lås på plass i sporene.

Rengjøringsanvisninger for lader

ADVARSEL: Fare for støt. Koble laderen fra smlerontakten før rengjøring. Smuss og fett kan fjernes fra laderen ved hjelp av en klut eller en myk, metallfri børste. Ikke bruk vann eller vaskemidler. Aldri la noen væske trenge inn i verktøyet; aldri dypp noen del av verktøyet i en væske.

Batteripakke

Viktige sikkerhetsinstruksjoner for alle batteripakker

Sørg for å inkludere katalognummer og spenning når du bestiller nye batteripakker.

Batteriet kommer ikke fullstendig ladet ut av pakningen. Les sikkerhetsinstruksjonene under før du bruker batteripakken og laderen. Følg deretter ladeprosedyrene som er beskrevet.

LES ALLE INSTRUKSJONER

• Ikke lad eller bruk batteriet i eksplosive omgivelser, slik som i nærheten av antennelige væsker, gasser eller støv. Innsetting eller uttak av batteriet kan antenne støvet eller gassen.
• Tving aldri batteripakken inn i laderen. Ikke modifiser batteripakken på noen måte for å passe inn i en ikke-kompatibel lader idet batteripakken kan sprekke og forårsake alvorlig personskade.
  • Lad batteripakkene kun i DEWALT ladere.
• IKKE sprut på eller senke ned i vann eller andre væsker.
• Oppbevar og bruk ikke verktøyet og batteripakken på steder hvor temperaturen kan falle under 4 °C (39,2 °F) (slik som skur utendørs eller metallbygninger om vinteren) eller overskride 40 °C (104 °F) (slik som skur utendørs eller metallbygninger om sommeren).
• Ikke brenn batteripakken selv om den er alvorlig skadet eller fullstendig utslitt. Batteripakken kan eksplodere i en brann. Giftige gasser og materialer oppstår når man brenner litium ion-batteripakker.
• Hvis batteriets innhold kommer i kontakt med huden, vasker du området med mild såpe og vann. Hvis du får batterivæske på øyet, skyller du det åpne øyet i 15 minutter eller til irritasjonen gir seg. I tilfelle det trengs medisinsk tilsyn, er batteriets elektrolytt sammensatt av en blanding av organiske karbonater og litium-salter.

- Innholdet i åpne battericeller kan forårsake irritasjon av luftveiene. Skaff frisk luft. Søk medisinsk ettersyn hvis symptomene vedvarer.

ADVARSEL: Fare for brannskader. Batterivæsken kan antennes hvis den utsettes for gnister eller flammer.

ADVARSEL: Forsøk aldri å åpne batteripakken av noen örsæt. Ikke sett i laderen dersom batteripakkens ytre er sprukket eller skadet. Ikke knus, slipp i gulvet eller skad batteripakken. Ikke bruk en batteripakke eller lader som har fått et slag, er mistet i gulvet, påkjørt eller skadet på annen måte (f.eks. gjennomboret av en spiker, slått med hammer, tråkket på). Det kan resultere i elektrisk støt. Skadede batteripakker skal leveres til servicesenteret for gjenvinning.

ADVARSEL: Fare for brann. Ikke lagre eller transporter batteripakken slik at batteripolene kan komme i kontakt med metallobjekter. For

eksempel, ikke legg batteriet i forkle, lommer, verktøyskrin, produktesker, skuffer etc. sammen med løse spikere, skruer, nøkler, etc.

FORSIKTIG: Når det ikke er i bruk plasser verktøyet på siden på en stabil overflate der det ikke skaper

fare for snubling eller fall. Noen verktøy med store batteripakker kan stå på batteripakken, men kan lettes slås overende.

Transport

ADVARSEL: Fare for brann. Transport av batterier kanskje føre til brann dersom batteripolene utilsiktet kommer i kontakt med elektrisk ledende materialer. Ved transport av batterier, pass på at batteripolene er beskyttet og godt isolerte fra materialer som kan komme i kontakt og føre til kortslutning.

MERK: Lithium-ione batterier skal ikke være med i innsjekket bagasje.

DEWALT batterier samsvarer med alle aktuelle shipping-forskrifter som angitt av bransjen og lovregler, inkludert UN Recommendations on the Transport of Dangerous Goods; International Air Transport Association (IATA) Dangerous Goods Regulations, International Maritime Dangerous Goods (IMDG) Regulations, og European Agreement Concerning The International Carriage of Dangerous Goods by Road (ADR). Litium-ion celler og batterier er testet i henhold til avsnitt 38,3 i "UN Recommendations on the Transport of Dangerous Goods Manual of Tests and Criteria".

I de fleste tilfeller vil forsendelse av en DEWALT batteripakke være unntatt fra klassifisering som en fullt regulert Class 9 Hazardous Material. Vanligvis vil bare forsendelser som inneholder et litium-ione batteri med høyere energiklassifisering enn 100 watt-timer (Wh) kreve forsendelse som fullt regulert Class 9. Alle litium-ione batterier har angitt watt-timer på pakken. Men på gunn av de kompliserte reglene anbefaler DEWALT ikke å sende litium-ione batteripakker med fly, uansett watt-time klassifisering. Forsendelser av verktøy med batterier (kombinerte sett) kan unntaksvis sendes med fly dersom angitt watt-timer på batteripakken er under 100 Wh.

Uansett om en transport regnes som unntatt eller fullt regulert, er det senderens ansvar å sjekke de gjeldende reglene for pakking, etiketter/merking og dokumentasjon.

Informasjonen i dette avsnittet av manualen er gitt i god tro og ansett som nøyaktig på tidspunktet dokumentet ble opprettet. Men det gis ingen garantier, hverken eksplisitt eller implisitt.

Det er kjøperens ansvar å sikre at aktivitetene samsvarer med de gjeldende retningslinjer.

Transport av FLEXVOLT™ batteriet

DEWALT FLEXVOLT™ batteriet har to moduser: Bruk og transport.

Bruks-modus: Når FLEXVOLT™-batteriet står alene eller er montert i et DEWALT 18V produkt, fungerer det som et 18V batteri. Dersom FLEXVOLT™-batteriet er i et 54V eller et 108V (to 54V batterier) produkt, vil det fungere som et 54V batteri.

I transportmodus blir rekker av celler elektrisk frakoblet i pakken slik at det dannes 3 batterier med lavere watt-timer (Wh) sammenlignet med 1 batteri med høyere watt-timer. Denne endringen til 3 batterier med lavere watt-timer gjør at pakken er unntatt fra visse begrensende shipping-regler som gjelder batterier med høyere watt-timer.

For eksempel kan Wh-spesifikasjonen for Transport være 3 x 36 Wh, som betyr 3 batterier på 36 Wh hver. Wh-

Eksemple på merking for bruk og for transport

Use: 108 Wh

Transport: 3x36 Wh

spesifikasjonen for USE (bruk) kan være 108 Wh (som betyr 1 batteri).

Anbefalinger for lagring

1. Den ideelle lagringsplassen er kjølig og tørr og ikke utsatt for direkte solskinn samt for sterk varme eller kulde. For optimal batteriytelse og levetid bør batteripakker lagres i romtemperatur når de ikke er i bruk.
2. For lang tids lagring, anbefales det for optimalt resultat å lagre en fullt ladet batteripakke på et kjølig og tørt sted uttatt av laderen.

MERK: Batteripakker bør ikke lagres fullt utladet. Batteripakken må lades opp igjen før bruk.

Merking på laderen og batteripakken

I tillegg til piktogrammene som er brukt i denne manualen, kan etikettene på laderen og batteripakken vise følgende piktogrammer:

Les instruksjonshåndboken før bruk.

Se Tekniske data for ladetid.

Ikke undersøk med strømførende gjenstander.

Ikke utsett for vann.

Kun for innendørs bruk.

Deponer batteripakken på miljøvennlig vis.

Lad kun DEWALT batteripakker med de angitte DEWALT laderne. Lading av andre batteripakker enn de angitte DEWALT batteriene med en DEWALT lader kan føre til at de sprekker eller til andre farlige situasjoner.

Ikke brenn batteripakken.

BRUK: Bruk uten transporthette, nominell Wh er 108 Wh (1 batteri med 108 Wh).

Transport: Bruk med innebygget transporthette, nominell Wh er 3 x 36 Wh (3 batteri med 36 Wh).

Batteritype

Følgende verktøy-er bruker en 18 volt batteripakke: DCV501L. Disse batteripakkene kan brukes: DCB181, DCB182, DCB183, DCB183B, DCB183G, DCB184, DCB184B, DCB184G, DCB185, DCB187, DCB189, DCBP034, DCB546, DCB547, DCB548, DCB549.

Se Tekniske Data for mer informasjon.

Pakkens innhold

Pakken inneholder:

1Støvsuger

1 Gulvdyse

1 Bredt munnstykke med avtagbar børste

1 Rund børste

1 Kantsuger

1Forlenger

1 Fleksibel slange

1Beltekrokskrue

1Beltekrok

1 DEWALT myk bag

1 Bruksanvisning

MERk: Batteripakker, ladere og utstyrsbokser er ikke inkludert i N-modeller. Batteripakker og ladere er ikke inkludert i NT-modeller. B-modeller inkluderer Bluetooth® batteripakker.

MERk: Bluetooth® ordmerke og logoer er varemerker eiet av Bluetooth®, SIG, Inc. og all bruk av slike merker ved DEWALT er

underlagt lisens. Andre varemerker og merkenavn eies av sine respektive eiere.

• Kontroller for skader på verktøy, deler eller tilbehør som kan ha oppstätt under transporten.
• Ta deg tid til å lese grundig og forstå denne bruksanvisningen før bruk.

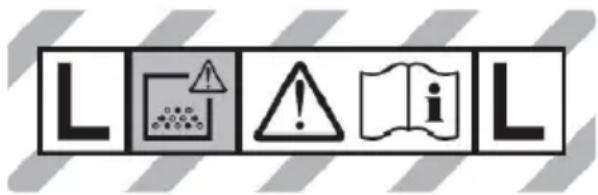

Merking på verktøyet

Følgende piktogrammer er vist på verktøyet:

Les bruksanvisningen før bruk.

ADVARSEL: Dette apparatet inneholder skadelig støv. Tømming og vedlikehold, inkludert fjerning av støvposen, skal kun utføres av opplæerte personer som bruker egnet beskyttelsesutstyr. Ikke slå på før hele filtersystemet har blitt installert.

L L i

Klasse L støvsugere egner seg for støvsuging av tørt, ikke-brennbart støv med arbeidsplass grenseverdier på > 1 mg/m ^3 .

Batterier kan brukes med støvsugeren, se avsnitt "Batterityper"

Datokode plassering (Fig. A)

Datokoden 17, som også inkluderer produksjonsåret, er trykket på huset.

Eksempel:

2021 XX XX

Produksjonsår

Beskrivelse (Fig. A)

1 På-/av-bryter
2 Støvoppsamler
3 Utløserknapp for støvoppsamler
4 Filtermodul
5 Batteripakke
6 Batterilåseknapp
7 Hovedhåndtak
8 Beltekrok
9 Beltekrokskrue
10 Dyse
11 Forlenger
12 Fleksibel slange
13 Kantsuger

Denne DCV501L trådløse støvsugeren er designet for å støvsuge, tørt ikke brannfarlig støv opp til støvklasse L med grenseverdi for yrkesmessig eksponering større enn 1 mg/m³. Denne støvsugeren er et profesjonelt elektrisk verktøy.

IKKE bruk til å støvsuge væsker.

IKKE bruk støvsugeren for brennbart støv.

IKKE bruk støvsugeren i eksplosiv atmosfære.

MERK: Dette apparatet egner seg for kommersielt bruk f.eks. på hoteller, skoler, sykehus, fabrikker, butikker, kontorer, utleiefirmaer og på byggeplasser.

SKAL IKKE BRUKES under våte forhold eller i nærheten av antennelige væsker eller gasser.

IKKE la barn komme i kontakt med verktøyet. Tilsyn er nødvendig når uerfarne brukere skal bruke dette verktøy.

• Små barn og uføre. Dette apparatet er ikke tiltenkt bruk av små barn eller uføre uten oppsyn.
• Dette apparatet er ikke ment for bruk av personer (inkludert barn) med reduserte fysiske, sensoriske eller mentale evner, eller mangel på erfaring og kunnskap. Barn skal aldri forlates alene med dette produktet.
• Barn må holdes under oppsyn, sørg for at de ikke leker med apparatet.

MONTERING OG JUSTERING

ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble fra batteripakken før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. En utilsiktet oppstart kan føre til personskader.

RSEL: Bruk kun batteripakker og ladere

fra DEWALT.

Sette inn og ta av batteripakke på verktøyet (Fig. B)

MERK: For best resultat, pass på at batteripakken 5 er helt oppladet før bruk.

For å installer batteripakken i verktøyets håndtak

1. Rett inn batteripakken 5 mot skinnene i håndtaket (Fig. B).
2. Skyv den inn i håndtaket til batteripakken er godt festet i verktøyet, pass på at den ikke løsner.

For å fjerne batteripakken fra verktøyet

1. Trykk batteriets festeknapp 4 og trekk batteriet bestemt ut av håndtaket.
2. Sett batteripakken i laderen som beskrevet i laderavsnittet i denne manualen.

Noen DEWALT batteripakker inkluderer en ladeindikator som består av tre grønne LED som indikerer hvor mye lading som er igjen i batteripakken.

For å aktivere ladeindikatoren, trykk og hold indikatorknappen 18. En kombinasjon av tre grønne LED-lys vil lyse og vise gjenværende lading. Dersom gjenværende lading av batteriet er under brukbar grense, vil ingen lys tennes og batteriet må lades opp.

MERK: Ladeindikatoren er bare an indikasjon av gjenværende lading i batteripakken. Den gir ingen indikasjon på om verktøyet fortsatt kan brukes, og kan variere med produktkomponentene, temperatur og brukerens bruksområde.

Ta av støvoppsamleren (Fig. D)

1. Ta av støvoppsamleren 2 ved å trykke inn låseknappen 3 og trekke støvoppsamleren ned og ut.

Sette på støvoppsamleren (Fig. E)

MERK: Det er svært viktig at filteret er i korrekt posisjon før bruk.

1. Rett inn ribben 21 på motorhuset 20 med sporet 19 i støvoppsamleren.
2. Sett støvoppsamleren i apparatet, du skal høre et klikk. Pass på at støvoppsamleren sitter godt før du bruker den igjen.

Installere tilbehør (Fig. F)

MERK: Pass på at tilbehøret sitter godt før bruk.

• Skyv tilbehør over dysen 10.
- For lenger rekkevidde, sett på forlengeren 11 eller slangen 12 på dysen.
- Tilbehør kan også settes på enden av slangen eller forlengeren.

	Forlenger: Større rekkevidde for å rengjøre høyt oppe, under gjenstander og på vanskelig tilgjengelige steder.
	Fleksibel slange: Fleksibel så du kan nå utilgjengelige steder som den rette forlengeren ikke kan nå.
	Kantsuger: Kommer til på trange steder rundt i huset, på jobben og i bilen.
	Rund børste: Løsner støv og rusk fra trange steder slik at støvsugeren kan samle det opp.
	Bredt munnstykke med avtagbar børste: Rengjør et bredere område og bidrar til å løsne støv og rusk på større steder i arbeidsområdet.
	Gulvdyse: Brukes sammen med forlengeren for å få opp støv og skitt fra gulvet.

Beltekrok (Fig. G)

ADVARSEL: For å redusere faren for alvorlige på enskader, slå av verktøy og koble fra batteripakken før du gjør justeringer eller tar av/setter på tilbehør eller ekstrautstyr.

ADVARSEL: For å redusere faren for personskade, Heng IKKEverktøy fra deg i beltekroken eller heng objekter fra beltekroken. Heng KUN verktøyets beltekrok i et arbeidsbelte.

ADYARSEL: For å redusere faren for alvorlig personskade, sørg for at skruen som holder beltekroken sitter godt.

VIKTIG: Ved festing eller skifting av beltekroken, bruk kun den medfølgende skruen 9. Påse at skruen strammes godt.

Beltekroken 8 kan festes på hvilken som helst side av verktøyet kun ved bruk av medfølgende skrue, for å tilpasses venstre- og høyrehendte brukere. Dersom kroken ikke ønskes kan den fjernes fra verktøyet.

For å flytte beltekroken, fjern skruen som holder den på plass og monter den på andre siden. Påse at skruen strammes godt.

BRUK

Bruksanvisning

ADVARSEL: Ta alltid hensyn til sikkerhetsinstruksjonene og åldende forskrifter.

ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble fra batteripakken før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. En utilsiktet oppstart kan føre til personskader.

Slå på og av (Fig. H)

• For å slå på verktøyet, sett på/av bryteren 1 til posisjon I.
• For å slå av verktøyet, sett på/av bryteren 1 til posisjon O.

Støvsuge

A! ARSEL: Bruk alltid verktøyet med støvfilteret på plass.

1. Tøm og rengjør tanken 2 før bruk.
2. Velg passende tilbehør (slå av støvsugeren når du skal skifte tilbehør).
3. Før støvsugerdysen 10 over overflaten som skal rengjøres. Hvis det behøves kan slangen 12 brukes for å nå trange steder.

Rengjøring og tømming av støvoppsamler og filter (Fig. D, E, I, J)

ADVARSEL: For å redusere faren for alvorlige personskader, slå av apparatet og ta av batteripakken før du gjør justeringer eller tar av/setter på tilbehør eller ekstrautstyr. Utilsiktet oppstart kan føre til personskader.

ADVARSEL: Bruk en godkjent støvmaske når du foretar rægjering av og tømming av støvoppsamler og filter.

ADYARSEL: Fare for prosjektiler og innånding: Bruk aldri støvsageren uten filter eller med skadet filter.

• La filteret tørke grundig dersom innsiden blir våt.
• Ikke bruk børste for å rengjøre filteret.
• Bruk aldri trykkluft eller børste for å rengjøre filteret, ellers kan det oppstå skade på filtermembranen slik at støv kan passere gjennom filteret.

MERK: Filteret kan gjenbrukes, ikke kast det når du tømmer støvoppsamleren 2. Levetiden av filteret avhenger av hvor ofte støvsugeren brukes og hvilke stoffer som suges inn. Dersom sugeeffekten ikke er tilstrekkelig etter rengjøring av filteret, skal filteret skiftes. Inspiser filteret for skader regelmessig. Dersom filteret er skadet, skal det skiftes straks.

Ta av filteret

1. Sett støvsugeren over en søppelbøtte og ta ut støvoppsamleren 2 fra huset ved å trykke på låseknappen 3 for støvoppsamleren på håndtaket og ta ut beholderen ved å trekke den ut av huset.
2. Ta av filtermodulen 4 ved å trekke den ut av støvoppsamleren.
3. Vri mot klokken og trekk filterlokket 23 for å ta det av filteret 22.

Montere filter

1. Sett filterlokket på filteret og roter det med klokken for å låse det ordentlig på plass.
2. Skyv filtermodulen på støvoppsamleren.
3. Sett støvoppsamleren på huset og lås den godt på plass.

Rengjøre filter

VIKTIG: Maksimal støvsuging oppnår du bare hvis filtrene er rene og støvoppsamleren er tom. Hvis det faller støv ut av apparatet etter at det er slått av, betyr det at støvoppsamleren er full og må tømmes.

1. Når filteret tas ut av støvoppsamleren, rist av eller børst av støv fra filteret. Pass på å ikke skade filtermaterialet.
2. Tøm ut støvet fra støvoppsamleren 2 i en søppelbøtte og vask den om nødvendig.
3. Rengjør støvoppsamleren med varmt såpevann. Pass på at støvoppsamleren er helt tørr før du bruker den igjen.
4. Avhengig av tilstand, rengjør utsiden av filteret under rennende, lunkent vann.
5. Det er svært viktig at filteret er korrekt posisjonert før bruk.
6. Pass på at filteret er helt tørt, tørkes 24 timer før det settes på igjen.

Erstatningsfilter: DCV5011H

Ikke bruk skadede filtere. Skift straks ut skadede filtere.

VEDLIKEHOLD

Ditt elektroverktøy er designet for å virke over en lang tidsperiode med et minimum av vedlikehold. For at den skal fungere tilfredsstillende over tid, er det viktig å sørge for riktig stell og regelmessig renhold.

ADVARSEL: For å redusere risikoen for personskader, sådav verktøyet og koble fra batteripakken før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. Utilsiktet oppstart kan føre til personskader.

APYARSEL: For service av brukeren må maskinen demonteres, rengjøres og vedlikeholdes, så langt det er med rimelighet gjennomførbar, uten å sette vedlikeholdspersonell eller andre i fare. Egnede forholdsregler inkluderer dekontaminering før demontering, bruk av lokal filtrert undertrykksventilasjon der maskinen demonteres, rengjøring av maskinen og egnet personlig beskyttelse.

• Produsenten eller en opplært person skal utføre en teknisk kontroll minst en gang i året, bestående av, for eksempel, kontroll av filtrer for skade, maskinens lufttetthet og at kontrollmekanismen fungerer riktig.
• Ved utføring av service eller reparasjonsarbeid må alle kontaminerte gjenstander som ikke kan rengjøres på tilfredsstillende vis bli håndtert som avfall; slike gjenstander skal kastes i ugiennomtrengelige poser i henhold til gjeldende regler for håndtering av slik avfall.
• For støvsugere er det nødvendig å sørge for en tilstrekkelig luftskiftehastighet L i rommet dersom utløpsluften forblir i rommet.

a) Tøm støvoppsamleren før du lagrer støvsugeren.
b) Støvsugeren skal alltid lagres med batteriene tatt ut.
c) Oppbevar verktøyet og batteriene så kjølig og tørt som mulig.
d) Lagre verktøyet og batteriene på et sted uten tilgang for barn og andre uvedkommende personer.
e) Sjekk verktøyet og batteriene for skader etter lang tids lagring.
f) Se avsnittet Batteripakker, transport i denne bruksanvisningen for mer informasjon.

Smøring

Ditt elektriske verktøy trenger ikke ekstra smøring.

Rengjøring

ADVARSEL: Blås skitt og støv ut av hovedkabinettet med tøn-kaft når skitt samles inne i og rundt luftåpningene. Bruk godkjent øyebeskyttelse og godkjent støvmaske når du utfører denne prosedyren.

ADVARSEL: Aldri bruk løsemidler eller sterke kjemikalier for a rengjøre ikke-metalliske deler av verktøyet. Disse kjemikaliene kan svekke materialene som brukes i disse delene. Bruk en klut som bare er fuktet med vann og mild såpe. Aldri la noen væske trenge inn i verktøyet; aldri dypp noen del av verktøyet i en væske.

Tilleggsutstyr

ADYARSEL: Siden tilbehør annet enn de tilbudt fra DEWALT ikke er testet med dette produktet, kan bruk av slikt tilbehør med dette verktøyet være farlig. For å redusere faren for personskade, bør kun tilbehør anbefalt av DEWALT brukes med dette produktet.

Ta kontakt med din forhandler for ytterligere informasjon om egnet tilbehør.

Beskyttelse av miljøet

Separat innsamling. Produkter og batterier merket med dette symbolet skal ikke kastes i vanlig husholdningsavfall.

Produkter og batterier inneholder materialer som kan gjenvinnes eller gjenbrukes, som reduserer behovet for råmaterialer. Vennligst lever elektriske produkter og batterier til gjenbruk i henhold til lokale regler. Mer informasjon får du på www.2helpU.com.

Denne langtids batteripakken må lades på nytt når den ikke lenger produserer nok strøm til jobber som enkelt kunne utføres tidligere. Ta hensyn til miljøet når batteripakken må kasseres:

• Lad batteripakken helt ut, og ta den ut av verktøyet.
• Litium-ion celler kan gjenbrukes. Lever dem til forhandleren eller en lokal gjenbruksstasjon. De innleverte batteripakkene vil gjenbrukes eller avfallsbehandles korrekt.

TOOL NAME

DCV501L

Gratulerer!
