BRUKSANVISNING DCV501 DEWALT

Svenska (översatt från de ursprungliga instruktionerna) 117

Vikle alltid ut kabelen fullstendig när du bruker en kabeltrommel.

Du har valt ett DeWALT-verktyg. År av erfarenhet, grundlig produktutveckling och innovation gör DeWALT till en av de pålitligaste partnerna för fackmannamässiga elverktygs-användare.

Tekniska data

		DCV501L
Typ 1
Strömkälla DC
Batterispänning V	DC	18
Effekt W 300
Tankvolym L 0,7
Max. luftflöde I/s 21,7
Negativt tryck	kPa	9,4
Slangmunstycke diameter	mm	31,8
Vikt (utan batteri)	kg	1,5
Buller- och/eller vibrationsvärden (triax vektorsumma) i enlighet med EN60335:
L_PA (ljudtryck)	dB(A)	75
L_WA (ljudeffekt)	dB(A)	87
K_WA (ljudeffektsosäkerhet)	dB(A)	2
Vibrationsemissionsvärde a_h =	m/s ^2	<2,5
Osäkerhet K =	m/s ^2	0,5

Vibrations- och/eller bullerutsläppet som anges i detta informationsblad har uppmätts i enlighet med ett standardiserat test som anges i EN60335-2-69 och kan användas för att jämföra ett verktyg med ett annat. Den kan användas för att få fram en preliminär uppskattning av exponering.

WARNING: Den deklarerade vibrations- och/eller utsläppsnivån representerar huvudanvändningen av verktyget. Om verktyget används för andra arbetsuppgifter med andra tillbehör eller dåligt underhållet kan vibrations- och/eller bullerutsläppet variera. Detta kan avsevärt öka exponeringsnivån under hela dess arbetstid.

En uppskattning av exponeringsnivån av vibrationer och/ eller buller ska också tas med i beräkningen när verktyget stängs av eller när det körs men inte utför något arbete. Detta kan avsevärt minska exponeringsnivån under hela dess arbetstid.

Identifiera ytterligare säkerhetsåtgärder för att skydda operatören från effekterna av vibrationer och/eller buller såsom: underhålla verktyget och tillbehör, hålla händerna varma (på grund av vibrationer), organisera arbetsmönster.

EC-Följsamhetsdeklaration Maskindirektiv

CE

SLADDLÖS HANDDAMMSUGARE DCV501L

deklarerar att dessa produkter, beskrivna under Tekniska data uppfyller:

2006/42/EC, EN.

Dessa produkter uppfyller också direktiv 2014/30/EU och 2011/65/EU. För mer information, var god kontakta på följande adress, eller se handbokens baksida.

Undertecknad är ansvarig för sammanställning av den tekniska filen och gör denna förklaring å s vägnar.

Vlce verkställande teknikdirektör, PTE Europa

⚠️ WARNING: För att minska risken för personskada, läs instruktionsboken.

Definitioner: Säkerhetsriktlinjer

Nedanstående definitioner beskriver allvarlighetsnivån för varje signalord. Läs bruksanvisningen och uppmärksamma dessa symboler.

FARA: Indikerar en omedelbart riskfylld situation som, om som inte undviks, kommer att resultera i dödsfall eller allvarliga skador.

WARNING: Indikerar en potentiellt riskfylld situation som, och en inte undviks, skulle kunna resultera i dödsfall eller allvarliga skador.

FÖRSIKTIGHET: Indikerar en potentiellt riskfylld situation somjom den inte undviks, kan resultera i mindre eller moderata skador.

NOTERA: Anger en praxis som inte är relaterat till personskada som, om den inte undviks, kan resultera i egendomsskador.

Anker risk för elektrisk stöt.

Amer brandrisk.

Batterier Laddare/Laddningstid (minuter)***
Kat. # V	DC	Ah Vikt (kg)		DCB104 DCB107 DCB112 DCB113 DCB115 DCB116 DCB117 DCB118 DCB132 DCB119
DCB546 18/54	6,0/2,0	1,08 60 270	170 140 90	80 40 60 90	X
DCB547	18/54	9,0/3,0	1,46	75*	420	270	220	135*	110*	60	75*	135*	X
DCB548	18/54	12,0/4,0	1,46	120	540	350	300	180	150	80	120	180	X
DCB549	18/54	15,0/5,0	2,12	125	730	450	380	230	170	90	125	230	X
DCB181 18 1,5		0,35 22 70	45 35 22 22 22	22 22 22 45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/45**	60/40**	60/40**	60	120
DCB183/B/G	18 2,0		0,40 30 90 60 50	30 30 30 30 30 60
DCB184/B/G	18	5,0	0,62	75/50**	240	150	120	75	75/60**	75/50**	75/50**	75	150
DCB185 18 1,3		0,35 22 60	40 30 22 22 22	22 22 22 40
DCB187 18 3,0		0,54 45 140		90 70 45 45 45 45 90
DCB189	18	4,0	0,54	60	185	120	100	60	60	60	60	60	120
DCBP034 18 1,7		0,32 27 82	50 40 27 27	27 27 27 50

*Datumkod 201811475B eller senare
**Datumkod 201536 eller senare
***Schemat över batteriladdningstider tillhandahålls endast som vägledning. Laddningstiderna varierar beroende på temperatur och batteriets skick.

GENERELLA SÄKERHETSVARNINGAR

WARNING: Läs alla säkerhetsvarningar och

instruktioner. Underlåtenhet att följa nedanstående varningar och instruktioner kan resultera i elektrisk stöt, eldsvåda och/eller allvarlig personskada.

WARNING: Visst hushållsdamm innehåller kemikalier är känt för att orsaka cancer, förlossningsdefekter eller andra fortplantningsskador såsom asbest och bly i blybaserad färg.

WARNING: Försök inte att modifiera eller apparaten.

WARNING: Operatörer skall vara adekvat instruerade om användning av dessa apparater.

WARNING: För att minska elektriska stötar och förhindra på dammsugaren, sug inte in några vätskor eller våta partiklar. Utsätt inte för regn eller snö. Förvara inomhus.

WARNING: Ladda inte batteriet om lufttemperaturen är ladda än 4 °C eller högre än 40 °C. Följ alla instruktioner gällande laddningen och ladda inte apparaten utanför det temperaturområde som anges i bruksanvisningen. Att ladda på fel sätt eller utanför det angivna temperaturområdet kan skada batteriet och ökar brandrisken.

• Informera dig själv om gällande bestämmelser/lagar för hantering av farligt damm i ditt land.
• Innan användning skall operatören informeras, instrueras och utbildas för användning av apparaten och de substanser som skall användas, inklusive säker metod för borttagning och avyttring av uppsamlat material.
• Denna produkt är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental förmåga eller med begränsad erfarenhet eller kunskap såvida inte de är under uppsikt av en person som är ansvarig för

deras säkerhet. Barn skall aldrig lämnas ensamma med denna produkt.

• Operatören ska följa alla säkerhetsbestämmelser för det material som hanteras.
• Lämna inte apparaten när den är ansluten till strömkällan. Ta bort batteriet när den inte används och innan service.
• För att undvika spontan självantändning, töm behållaren efter varje användning.
• Statisk elektricitet är möjlig i torra utrymmen eller när den relativa luftfuktigheten är låg. Detta är endast temporärt och påverkar inte effekten när utsugning används.
• Stäng av alla kontroller innan batteriet tas bort.
• Risk för stötar. För att skydda mot elektriska stötar, placera inte laddningsbasen i vatten eller annan vätska.
• Låt den inte användas som leksak. Stor uppmärksamhet är nödvändig när den används av eller i närheten av barn.
• Använd endast såsom beskrivs i bruksanvisningen. Använd endast de tillsatser som rekommenderas av tillverkarna.
• Om apparaten inte fungerar som den ska eller om den har tappats, skadats, lämnats utomhus eller tappats i vatten, lämna den till ett servicecenter.
• Hantera inte laddaren inklusive laddarens sladd och laddningsterminalerna med våta händer.
• Håll hår, lössittande kläder, fingrar och övriga kropppsdelar undan från öppningar och rörliga delar.
• Var extra försiktig vid rengöring i trappor.
• Använd inte dammsugaren utan filtret på plats.
  • Ladda inte enheten utomhus.
• Bränn inte apparaten även om den är svårt skadad. Batterierna kan explodera i elden.
• Denna apparat är avsedd för att dammsuga torr smuts till vardags och på arbetsplatsen. Enheten skall placeras eller monteras undan från handfat eller heta ytor.
• Anslut laddaren direkt till ett elektriskt uttag.

• Använd endast laddaren i ett standard elektriskt uttag.

• Koppla ifrån laddaren från uttaget innan någon rutinrengöring eller underhåll utförs.

• Titta inte in i luftventilerna när enheten är påslagen, eftersom det ibland finns risk för att små skräpdelar släpps ut från luftventilerna, speciellt efter rengöring/byte av filtren eftersom skräp inuti enheten kan störas.

Ytterligare säkerhetsregler

• Sug inte upp något som brinner eller ryker, såsom cigarretter, tändstickor eller het aska.
  • Sänk inte ned verktyget i vatten.
• Använd den inte för att suga upp självantändande explosiva material såsom kol, fibrer eller annat finfördelat självantändande material.
• För dammutsugare är det nödvändigt att tillhandahålla ett adekvat luftflöde L i rummet och den utsugna luften återförs till rummet. Se nationella bestämmelser om så behövs.
• Använd inte för att suga upp farliga, giftiga eller cancerframkallande material såsom asbest eller bekämpningsmedel.
• Sug aldrig upp explosiva vätskor (t.ex. bensin, diesel, bränsleolja, thinner etc.), syror eller lösningsmedel.
• Använd inte dammsugaren utan filtret på plats.
• Visst trä innehåller konserveringsmedel som kan vara giftigt. Var extra försiktig för att undvika inandning och hudkontakt vid arbete med dessa material. Begär och följ all säkerhetsinformation som finns tillgänglig från materialleverantören.
• Placera inga tunga föremål på dammsugaren

SPARA DESSA INSTRUKTIONER

Ytterligare säkerhetsanvisningar

a) Förebygg oavsiktlig start. Se till att strömbrytaren är i avstängt läge innan du tar upp eller bär apparaten. Olyckor kan inträffa om du bär apparaten med fingret på strömbrytaren eller kopplar den till nätet med strömbrytaren i till-läge.

b) Koppla bort batteriet från elverktyget innan du gör inställningar, byter delar eller lägger undan elverktyget. Därmed undviker du risken för oavsiktlig start av apparaten.

c) Ladda endast med den laddare som rekommenderas av tillverkaren. En laddare som passar en batterityp kan medföra brandrisk om den används ihop med ett annat batteri.

d) Apparaten ska bara användas med batterier som rekommenderas av DEWALT. Användning av andra batterier kan leda till personskador eller eldsvåda.

e) När batteriet inte används bör det hållas borta från andra metallföremål som gem, mynt, nycklar, spikar, skruvar och andra små metallföremål som kan skapa kontakt mellan de två polerna. Kortslutning av batteripolerna kan leda till brännskador eller eldsvåda.

f) Under olämpliga förhållanden kan vätska spruta ut från batteriet. Undvik kontakt. Vid oavsiktlig

kontakt, spola med vatten. Om vätskan kommer i kontakt med ögonen, sök också läkarhjälp. Vätska som sprutar ur batteriet kan orsaka sveda och brännskador.

g) Använd inte ett batteri eller apparater som är defekta eller modifierade. Defekta eller modifierade batterier kan fungera oförutsägbart och ge upphov till brand, explosion eller risk för kroppsskador.
h) Utsätt inte batteriet eller apparaten för eld eller höga temperaturer. Utsättande för eld eller temperaturer över 130 °C kan orsaka en explosion.
i) Följ alla instruktioner gällande laddningen och ladda inte batteriet eller verktyget utanför det temperaturintervall som anges ibruksanvisningen. Att ladda på fel sätt eller utanför det angivna temperaturintervallet kan skada batteriet och öka brandrisken.
j) Använd inte dammsugaren om damm blåser ut ur ventilationsöppningarna. Stäng av dammsugaren och kontrollera om filtret är korrekt monterat eller defekt. Defekta filter måste bytas omedelbart.
k) Låt endast service utföras av kvalificerad reparatör som endast använder identiska reservdelar. Detta kommer att garantera att produkten förblir säker.

Ytterligare säkerhetsinformation

WARNING: Modifiera aldrig elverktyget eller någon del av det. Skada eller personskada kan uppstå.

WARNING: Man vet att vissa slags damm som uppstår skinell slipning, sågning, borning och andra bearbetningsmetoder innehåller kemikalier som kan orsaka cancer, fosterskador eller andra reproduktionsproblem. Några exempel på dessa kemikalier är:

• bly från blybaserade färger,
- kristallint kisel i tegel och cement samt andra murverksprodukter, och
• arsenik och krom i kemisk behandlat virke.

Din risk för dessa exponeringar varierar beroende på hur ofta du gör denna typ av arbete. För att minska din exponering för dessa kemikalier: arbeta på ett väl ventilerat område och använd godkänd säkerhetsutrustning, såsom dammskyddsmasker som är specialkonstruerade för att filtrera mikroskopiska partiklar.

- Använd skyddskläder och tvätta exponerade områden med tvål och vatten. Om damm får komma in i munnen, näsan, ögonen eller lägger sig på huden kan det gynna upptagning av skadliga kemikalier. Rikta partiklar bort från ansiktet och kroppen.

- Luftventiler täcker ofta rörliga delar och bör undvikas. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.

FÖRSIKTIGHET: När den inte används, placera varknyget på sidan på en stabil yta där den orsakar att någon snubblar eller faller. Vissa verktyg med stora batterier kan stå upprätt på batteriet men kan lätt vältas.

Kvarstående risker

Trots tillämpning av de relevanta säkerhetsbestämmelserna och användning av säkerhetsapparater kan vissa återstående risker inte undvikas. De är:

sVEnska

• Hörselnedsättning.
- Risk för personskada på grund av flygande partiklar.
- Risk för inandning av ångor vid arbete med bindemedel.
- Risk för inandning av vådligt damm.

SPARA DESSA INSTRUKTIONER

Laddare

Laddare från DEWALT kräver ingen justering och är designade för att vara så enkla som möjligt att använda.

Elsäkerhet

Den elektriska motorn har konstruerats för endast en spänning. Kontrollera alltid att strömförsörjningen motsvarar spänningen på klassificeringsplattan. Kontrollera också att spänningen på din laddare är den samma som i elnätet.

Din laddare från DEWALT är dubbelisolerad i enlighet med EN60335; därför behövs ingen jordledning.

adden är skadad får den endast bytas ut av DEWALT

eller en auktoriserad serviceorganisation.

Byte av elkontakten

(endast Förenade kungariket och Irland)

Om en ny elkontakt måste installeras:

• Kasta den gamla kontakten på ett säkert sätt.
• Anslut den bruna ledaren till fasanslutningen på den nya kontakten.
• Anslut den blå ledaren till nolluttaget.

ING: Ingenting bör kopplas till jordanslutningen.

Följ de monteringsanvisningar som följer med kontakter av god kvalitet. Rekommenderad säkring: 3 A.

Användning av förlängningssladd

En förlängningssladd skall inte användas såvida det inte är absolut nödvändigt. Använd en godkänd förlängningssladd, som är lämplig för laddarens strömbehov (se Tekniska data). Minsta ledarstorlek är 1 mm ^2 ; maximal längd är 30 m. Om du använder en sladdvinda, linda alltid av sladden fullständigt.

Viktiga säkerhetsinstruktioner för alla batteriladdare

SPARA DESSA INSTRUKTIONER: Denna manual innehåller viktiga säkerhets- och driftinstruktioner för kompatibla batteriladdare (se Tekniska data).

- Innan laddaren används, läs igenom alla instruktioner och varningar om laddaren, batteripaket och produkten för användning av batteri.

ING: Risk för stötar. Låt ingen vätska komma in i en. Det kan resultera i elektriska stötar.

ING: Vi rekommenderar användning av ömsenhet med en restströmsmärkning på 30 mA indre.

KKTIGHET: Risk för brännskada. För att minska för personskador, ladda endast DEWALT

laddningsbara batterier. Andra typer av batterier kan gå sönder och orsaka personskador och skadegörelse.

KTIGHET: Barn bör övervakas för att säkerställa att leker med apparaten.

NOTERA: Under vissa förhållanden när laddaren är inkopplad i eluttaget kan de exponerade laddningskontakterna inuti laddaren kortslutas av främmande föremål. Främmande föremål som är ledande såsom, men inte begränsat till, stålull, aluminiumfolie eller ansamling av metapartiklar bör hållas borta från laddningshålrummet. Koppla alltid ifrån laddaren från eluttaget när det inte finns något batteripaket i hålrummet. Koppla ifrån laddaren vid rengöring.

• Försök INTE att ladda batteriet med någon annan laddare än de i denna bruksanvisning. Laddaren och batteriet är speciellt konstruerade att fungera tillsammans.
• Dessa laddare är inte avsedda för någon annan användning än att ladda batterier från DEWALT. All annan användning kan resultera i brandrisk, elstötar eller till och med dödliga elstötar.
• Utsätt inte laddaren för regn eller snö.
• Dra ut genom att hålla i kontakten i stället för i sladden när du kopplar ur laddaren. Detta kommer att minska risken för skador på den elektriska kontakten och sladden.
• Se till att sladden placeras så att ingen går på den, snubblar på den eller att den på annat sätt riskerar att skadas.
• Använd inte en förlängningssladd såvida det inte är absolut nödvändigt. Användning av en olämplig förlängningssladd kan resultera i risk för brand, elektriska stötar eller död av elektrisk ström.
• Placera inga föremål ovanpå laddaren eller placera inte laddaren på ett mjukt underlag eftersom det kan blockera ventilationsöppningarna vilket kan resultera i intern överhettning. Placera laddaren undan från alla heta källor. Laddaren ventileras genom öppningar i överkant och underkant av höljet.
• Använd inte laddare med skadad sladd eller kontakt – byt ut dem omedelbart.
• Använd inte laddaren om den utsatts för skarpa stötar, tappats eller skadats på annat sätt. Lämna den hos ett auktoriserat servicecenter.
• Demontera inte laddaren, ta den till ett auktoriserat servicecenter när service eller reparation behövs. Felaktig montering kan resultera i risker för elektriska stötar, dödsfall via elektricitet eller brand.
• Om strömsladden skadas måste den bytas omedelbart av tillverkaren, dess serviceombud eller liknande kvalificerad person för att förhindra alla faror.
• Koppla bort laddaren från vägguttaget innan du påbörjar rengöringen. Detta kommer att minska risken för elektriska stötar. Borttagning av batteriet minskar inte risken.
• Anslut ALDRIG två laddare tillsammans.

- Laddaren är konstruerad för att fungera på vanlig hushållsel på 230V. Försök inte att använda någon annan spänning. Detta gäller inte för billaddaren.

Ladda ett batteri (bild B)

1. Koppla in laddaren i lämpligt uttag innan batteripaketet sätts i.
2. Sätt i batteriet 5 i laddaren, se till att batteriet är helt isatt i laddaren. Den röda lampan (laddning) börjar blinka upprepade gånger för att indikera att laddningsprocessen har startat.
3. Det går att se när laddningen är klar genom att den röda lampan lyser kontinuerligt. Batteriet är fulladdat och kan nu användas eller lämnas i laddaren. För att ta bort batteriet ur laddaren, tryck och håll nere batterilåsknappen 6 på batteriet.

NOTERA: För att garantera maximal prestanda och livslängd för litium-jonbatteri bör batteriet laddas fullt innan första användning.

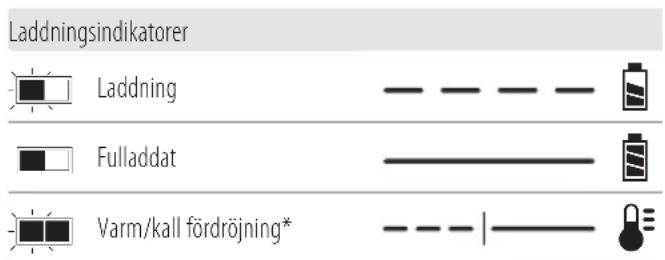

Laddningshantering

Se nedanstående indikatorer angående batteriets laddningsstatus.

Laddningsindikatorer Laddning Fulladdat Varm/kall fördröjning*

* Den röda lampan fortsätter att blinka, men en gul indikatorlampa kommer att lysa under denna operation. När batteriet har nätt lämplig temperatur kommer den gula lampan att slockna och laddaren återupptar laddningsproceduren.

Den/de kompatibla laddar(en/na) kommer inte att ladda ett felaktigt batteri. Laddaren kommer att indikera ett felaktigt batteri genom att vägra lysa.

NOTERA: Detta kan också betyda att det är problem med en laddare.

Om laddaren indikerar ett problem, låt testa laddaren och batteriet hos ett auktoriserat servicecenter.

Varm/kall fördröjning

När laddaren upptäcker ett batteri som är för hett eller för kallt, kommer den automatiskt att starta en varm/kall fördröjning och avbryta laddningen tills batteriet har nätt en lämplig temperatur. Laddaren växlar sedan automatiskt till paketladdningsläge. Denna funktion garanterar maximal batterilivslängd.

Ett kallt batteri kommer att ladda med en lägre hastighet jämfört med ett varmt batteri. Batteriet kommer att laddas med en lägre hastighet genom hela laddningscykeln och kommer inte att återgå till maximal laddningshastighet även om batteriet blir varmt.

DCB118-laddaren är utrustad med en intern fläkt som är designad att kyla batteriet. Fläkten slås på automatiskt när batteriet behöver svalkas. Använd aldrig laddaren om fläkten inte fungerar korrekt eller om ventilationsöppningarna är blockerade. Låt inga främmande föremål komma in på insidan av laddaren.

DCB118 laddare

DCB118-laddaren är utrustad med en intern fläkt som är designad att kyla batteriet. Fläkten slås på automatiskt när batteriet behöver svalkas. Använd aldrig laddaren om fläkten inte fungerar korrekt eller om ventilationsöppningarna är blockerade. Låt inga främmande föremål komma in på insidan av laddaren.

Elektroniskt skyddssystem

XR Li-jon-verktyg är konstruerade med ett elektroniskt skyddssystem som kommer att skydda batteripaket mot överladdning, överhettning eller kraftig urladdning. Verktyget kommer automatiskt att stängas av om det elektroniska skyddssystemet aktiveras. Om detta sker placera litiumjonbatteriet i laddaren tills det är fulladdat.

Väggmontering

Dessa laddare är designade att väggmonteras eller stå upprätt på ett bord eller arbetsyta. Vid väggmontering, placera laddaren inom räckhåll för ett elektriskt uttag och borta från hörn och andra hinder som kan påverka luftflödet. Använd baksidan av laddaren som mall för placering av monteringsskruvarna på väggen. Montera laddaren säkert med gipsskruvar (köps separat) som är minst 25,4 mm långa med ett skruvhuvud med en diameter på 7–9 mm, skruvade i trä till ett optimalt djup som lämnar ungefär 5,5 mm av skruven synlig. Rikta in öppningarna på baksidan av laddaren mot de exponerade skruvarna och för in dem helt i öppningarna.

Rengöringsinstruktioner för laddaren

WARNING: Risk för stötar. Koppla ifrån laddaren från strömuttaget innan rengöring. Smuts och flott kan avlägsnas från laddarens utsida med hjälp av en trasa eller en mjuk borste som inte är av metall. Använd inte vatten eller rengöringsvätska. Låt aldrig någon vätska komma in i verktyget; sänk aldrig ner någon del av verktyget i en vätska.

Batteripaket

Viktiga Säkerhetsinstruktioner för alla Batteripaket

Vid beställning av utbytes-batteripaket, se till att inkludera katalognummer och spänning.

Batteripaketet är inte full-laddat när det kommer ur kartongen. Innan du använder batteripaketet och laddaren, läs säkerhetsinstruktionerna här nedan. Följ därefter de laddningsprocedurer som översiktligt beskrivs.

LÄS ALLA INSTRUKTIONER

• Ladda inte eller använd batteriet i explosiv atmosfär, såsom i närheten av brännbara vätskor, gaser eller damm. Isättning och borttagning av batteriet från laddaren kan antända dammet eller ångorna.
• Tvinga aldrig in batteripaketet in i laddaren. Modifiera inte batteripaketet på något sätt så att det passar i en

icke-kompatibel laddare då batteripaketet kan brista och orsaka allvarliga personskador.

• Aldda endast batteripaketet i DEWALT laddare.
- Skvätt INTE eller sänk ned i vatten eller annan vätska.
- Förvara inte eller använd verktyget och batteriet på platser där temperaturen kan sjunka under 4 °C (39,2 °F) (såsom utomhusskjul eller byggnader i metall under vintern) eller överskrider 40 °C (104 °F) (såsom utomhusskjul eller byggnader i metall under sommaren).

- Bränn inte batteripaketet, även om det är svårt skadat och helt utslitet. Batteripaketet kan explodera i elden. Giftiga ångor och ämnen skapas när batteripaket med litium-jon bränns.

- Om batteriets innehåll kommer i kontakt med huden, tvätta omedelbart området med mild tvål och vatten. Om batterivätskan kommer in i ögat, skölj med vatten över det öppna ögat under 15 minuter eller tills irritationen upphör. Om medicinsk omsorg behövs består batteri-elektrolyten av en blandning av flytande organiska karbonater och litiumsalter.

- Innehållet i öppnade battericeller kan ge upphov till andningsirritation. Tillhandahåll frisk luft. Om symtom kvarstår, sök medicinsk vård.

WARNING: Fara för brännskada. Batterivätskan kan vara ländlig om den som utsätts för gnista eller eld.

WARNING: Försök aldrig att öppna batteripaketet av anledning. Om batteripaketets hölja spricker eller är skadat sätt inte in det i laddaren. Krossa inte, tappa eller skada batteripaketet. Använd inte ett batteripaket som fått en kraftig stöt, tappats, körts över eller skadats på något annat sätt (t.ex. genomborrad av en spik, träffad av en hammare, klivits på). Det kan resultera i elektriska stötar eller dödsfall av elektisk ström. Skadade batteripaket skall returneras till servicecenter för återvinning.

VARNING: Brandfara. Förvara eller bär inte beteripaketen på så sätt att metallföremål kan komma i kontakt med de oskyddade batteripolerna.

Exempelvis placera inte batteripaketet i förkläden, fickor, verktygslådor, produktlädor, lådor etc. där det finns lösa spikar, skruvar, nycklar etc.

SENIPP: När den inte används skall den läggas på kan på en stabil plats så att ingen riskerar att någon snubblar på den. Vissa verktyg med stora batteripaket kan stå upprätt på batteripaketet men lätt kan vältas.

Transport

VARNING: Brandfara. Transport av batterier kan leda till elastreda om batteripolerna oavsiktligt kommer i kontakt med ledande material. Se vid transport av batterier till att batteripolerna är skyddade och väl isolerade från material som eventuellt kan komma i kontakt med dem och orsaka kortslutning.

NOTERA: Litium-jon batterier skall inten placeras i det incheckade bagaget.

DEWALT batterierna uppfyller alla tillämpliga regler för transport av farligt gods som stipuleras av industrin och rättsliga normer, vilket omfattar FN:s rekommendationer för transport av farligt gods; International Air Transport Associations (IATA) regelverk vid transport av farligt gods, de internationella föreskrifterna om transport av farligt gods till sjöss (IMDG), samt den europeiska överenskommelsen om internationell transport av farligt gods på väg (ADR). Litiumjon -celler och -batterier har klassificerats enligt testresultaten och de fastställda kriterierna i delavsnitt 38,3 i FN:s testhandbok för transport av farligt gods.

I de flesta fall kommer transport av ett DEWALT batteripaket att undantas från att klassificeras som ett fullt reglerat klass 9 farligt material. Generellt kommer endast transporter som innehåller ett litium-jonbatteri med en nominell energimärkning större än 100 Watt (Wh) krävas att de transporteras som fullt reglerat klass 9. Alla litium-jonbatterier har wattimmarna markerat på förpackningen. Vidare, på grund av bestämmelsens komplexitet rekommenderar inte DEWALT flygtransport av endast litium-jonbatteripaket oavsett märkning av wattimmar. Leverans av verktyg med batterier (kombisatser) kan accepteras för flygtransporter om märkningen av wattimmarna inte är större än 100 Wh.

Oberoende av om försändelsen klassificeras som undantagen eller helt reglerad, är det avsändaren som har ansvaret för att de aktuella bestämmelserna gällande förpackning, etikettering/märkning och dokumentation uppfylls.

Informationen som ges i detta avsnitt av handboken är given enligt bästa vetande och har ansetts vara korrekt vid tidpunkten som dokumentet skrevs. Trots det ges ingen uttrycklig eller underförstådd garanti. Det är på köparens eget ansvar att de åtgärder som vidtas uppfyller gällande bestämmelser.

Transportera FLEXVOLT™ batteriet

DEWALT FLEXVOLT™ batteri har två lägen: Använd och Transport.

Använd-läge: När FLEXVOLT™ batteriet är fristående eller är i en DEWALT 18V produkt, fungerar det som ett 18V batteri. När FLEXVOLT™ batteriet är i en 54 V eller en 108 V (två 54V batterier) produkt, fungerar det som ett 54 V batteri.

Transport-läge:

När locket är fäst på FLEXVOLT™ batteriet är batteriet i transport-läge.

Behåll locket på för varutransport.

I transport-läge är cellsträngarna elektriskt frånkopplade i paketet vilket resulterar i tre batterier med lägre märkning av watt-timmar (Wh) jämfört med ett batteri med en högre märkning av watt-timmar. Denna ökade kvantitet med tre batterier med den lägre märkningen av watt-timmar kan undanta paketet från visa transportbestämmelser som införts för batteriet med högre watt-timmar.

Exempel. transport Wh- klassificering kan indikera 3 x 36 Wh, vilket betyder tre batterier på 36 Wh var.

Användningen av

Wh-klassificeringen indikerar 108 Wh (underförstått ett batteri).

Exempel på etikettmärkning för användning och transport

Use: 108 Wh

Transport: 3x36 Wh

Förvaringsrekommendationer

1. Den bästa förvaringsplatsen är en som är sval och torr, längt bort från direkt solljus och för mycket värme eller kyla. För optimal batterifunktionalitet och livslängd, förvara batteripaket vid rumstemperatur när de inte används.
2. För långvarig förvaring rekommenderas att förvara ett fulladdata batteripaket på en kall och torr plats utan laddare för optimalt resultat.

nOTERa: Batteripaket bör inte förvaras helt urladdade. Batteripaketet behöver laddas innan det används igen.

Etiketter på laddare och batteripaket

Förutom bilddiagrammen som används i denna manual kan etiketterna på laddaren och batteripaketet visa följande bilddiagram:

Läs instruktionshandbok före användning.

Se Tekniska data angående laddningstid.

Stick inte in ledande föremål.

Ladda inte skadade batteripaket.

Utsätt inte för vatten.

Se till att undermåliga sladdar omedelbart byts ut.

Ladda endast mellan 4 °C och 40 °C.

Endast för användning inomhus.

Kassera batteripaketet med vederbörlig hänsyn till miljön.

Ladda endast DEWALT batteripaket med avsedda DEWALT laddare. Laddning av batteripaket med andra än de avsedda DEWALT batterierna med en DEWALT laddare kan göra att de brister eller så kan det leda till farliga situationer.

Bränn inte batteripaketet.

Användning: Använd utan transportlock, indikerar Wh-märkningen 108 Wh (ett batteri med 108 Wh).

Transport: Transport med inbyggt transportlock, Wh-märkning indikerar 3 x 36 Wh (tre batterier på 36 Wh).

Batterityp

Följande verktyg arbetar med ett 18-volts batteripaket:

DCV501L.

Dessa batteripaket kan användas: DCB181, DCB182, DCB183, DCB183B, DCB183G, DCB184, DCB184B, DCB184G, DCB185, DCB187, DCB189, DCBP034, DCB546, DCB547, DCB548, DCB549. Se Tekniska Data för mer information.

Förpackningens innehåll

Förpackningen innehåller:

1 dammsugare

1 golvmunstycke

1 brett sugmunstycke med avtagbar borste

1 rund borste

1 elementmunstycke

1förlängning

1 flexibel slang

1bälteskrokskruv

1bälteskrok

1 DEWALT mjuk väska

1bruksanvisning

nOTERa: Batteri, laddare och förvaringsläda medföljer inte N-modeller. Batteri och laddare medföljer inte NT-modeller. B-modeller inkluderar Bluetooth®-batteri.

nOTERa: Bluetooth® ordmärkningen och logotyper är registrerade varumärken som ägs av Bluetooth®, SIG, Inc. och all användning av sådan märkning av DEWALT sker under licens. Övriga varumärken och varumärkesnamn tillhör respektive ägare.

- Kontrollera om verktyget, delar eller tillbehör fått skador som kan tänkas ha uppstått under transporten.

- Ta dig tid att grundligt läsa igenom och förstå denna bruksanvisning innan den tas i bruk.

Märkningar på verktyg

Följande bildikoner visas på verktyget:

Läs bruksanvisningen före användning.

WARNING: Denna apparat innehåller skadligt damm. Tömning och underhåll, inklusive borttagning av dammsugarpåsen får endast utföras av utbildad personal som bär lämplig skyddsutrustning. Slå inte på enheten pela filtersystemet har installerats.

L L

Klass L dammsugare är lämpliga för att suga ut torrt, ickebrännbart damm med arbetsplatsgränsvärden på > 1 mg/m ^3 .

Batterier kan användas med dammsugaren, se avsnittet Batterityp

Datumkoden 17, vilken också inkluderar tillverkningsår, finns tryckt i käpan.

Exempel:

2021 XX XX

Tillverkningsår

VARNING: Modifiera aldrig elverktyget eller någon del av och kada eller personskada kan uppstå.

1 Strömbrytare
2 Dammbehållare
3 Låsknapp för dammbehållare
4 Filter
5 Batteri
6 Batterilåsknapp
7 Huvudhandtag
8 Bälteskrok
9 Bälteskrokskruv
10 Munstycke
11 Påbyggnadsdel
12 Böjlig slang
13 Elementmunstycke
14 Rund borste
15 Bred borste
16 Golvmunstycke
17 Datumkod

Avsedd användning

Din DCV501L sladdlösa dammsugare har utformats för att dammsuga torrt, obrännbart damm upp till dammklass L med gränsvärden för yrkesexponering större än 1 mg/m ^3 .

Denna dammsugare är ett professionellt elverktyg.

Använd INTE för att suga upp vätskor.

Använd INTE dammsugaren för brännbart damm.

Använd INTE dammsugaren i en explosiv atmosfär.

NOTERA: Denna apparat är lämplig för kommersiellt användning t.ex. på hotell, skolor, sjukhus, fabriker, affärer, kontor, uthyrningsföretag och på byggarbetsplatser.

ANVÄND INTE under våta förhållanden eller i närheten av lättantändliga vätskor eller gaser.

LÅT INTE barn komma i kontakt med verktyget. Övervakning krävs när oerfarna användare använder detta verktyg.

- Små barn och fysiskt svaga personer. Denna apparat är inte avsedd att användas av små barn eller fysiskt svaga personer utan övervakning.

- Denna maskin är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental kapacitet, eller personer som

saknar erfarenhet och kunskap. Barn skall aldrig lämnas ensamma med denna produkt.

- Barn ska hållas under uppsikt så att de inte leker med apparaten.

MONTERING OCH INSTÄLLNINGAR

WARNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort batteripaketet innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig igångsättning kan orsaka personskada.

WARNING: Använd enbart DEWALT batteripaket och luddare.

Montering och borttagning av batteriet från verktyget (Bild B)

NOTERA: För bästa resultat se till att batteripaketet 5 är fulladdat.

Installation av batteriet i verktygshandtaget.

1. Rikta in batteripaketet 5 mot listerna inuti verktyget handtag (Bild B).
2. Skjut in det i handtaget tills batteripaketet sitter fast i verktyget och se till att det inte lossnar.

Borttagning av batteriet från verktygshandtaget.

1. Tryck på batterilåsknappen 4 och dra med en fast rörelse batteripaketet bort från verktygshandtaget.
2. Sätt i batteriet i laddaren såsom beskrivs i laddningsavsnittet i denna manual.

Vissa batteripaket inkluderar en bränslemätare vilket består av tre gröna LED-lampor som indikerar laddningsnivån som finns kvar i batteripaketet.

För att aktivera bränslemätaren, tryck in och håll kvar bränslemätarknappen 18. En kombination av de tre LED-lamporna kommer att lysa för att ange kvarvarande laddningsnivå. När laddningen i batteriet är under den användbara gränsen kommer inte bränslemätaren att lysa och batteriet behöver laddas.

NOTERA: Bränslemätaren är endast en indikering på laddning som finns kvar i batteripaketet. Den indikerar inte verktygets funktionalitet och kan variera baserat på produktkomponenter, temperatur och slutanvändarens användning.

Ta bort dammbehållaren (Bild D)

1. Ta bort dammbehållaren 2 genom att trycka på läsknappen 3 och dra behållaren ned och ut.

Montera dammbehållaren (Bild E)

NOTERA: Det är mycket viktigt att filtret sitter korrekt före användning.

1. Rikta in listen 21 på motorkåpan 20 med skåran 19 i dammbehållaren.
2. Montera dammbehållaren på enheten och lyssna efter ett hörbart klick. Se till att dammbehållaren är säkrad på plats innan du använder den.

NOTERA: Se till att tillbehören sitter säkert på plats före användning.

• Skjut tillbehör på munstycket 10.
• För längre räckvidd, fäst förlängning 11 eller slang 12 vid munstycket.
• Tillbehör kan också fästas i änden av slangen eller förlängningen.

	Förlängning: Nå längre för att rengöra över huvudet, under föremål och utom räckhåll.
	Flexibel slang: Flexibel för att nå mer dolda områden som den raka förlängningen inte kan nå.
	Elementmunstycke: Kommer in i trånga utrymmen runt huset, arbetsplatsen och fordon.
	Rund borste: Slår ut damm och skräp från små ställen så att dammsugaren kan suga upp det.
	Brett sugmunstycke med avtagbar borste: Rengör ett bredare område och hjälper till att avlägsna damm och skräp på större föremål runt arbetsområdet.
	Golvmunstycke: Para ihop med förlängningen för att få bort smuts och skräp från golvet.

Bälteskrok (Bild G)

WARNING: För att minska risken för allvarlig pånskada, stäng av fläkten och koppla bort batteriet innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör.

WARNING: För att minska risken för allvarliga forskador SKA INTE verktyget hängas högt eller föremål hängas i bälteskroken. Häng ENDAST verktygets bälteskrok i ett arbetsbälte.

VARNING: För att minska risken för allvarliga fornskador, se till att skruven som håller bälteskroken sitter fast.

VIKTIGT: Vid montering eller byte av bälteskroken använd endast den skruv 9 som medföljer. Se till att skruven dras åt ordentligt.

Bälteskroken 8 kan monteras på båda sidorna av verktyget med endast den medföljande skruven för att anpassas för höger- eller

vänsterhänta personer. Om kroken inte önskas kan den tas bort från verktyget.

För att flytta bälteskroken ta bort skruven som håller bälteskroken på plats och montera den sedan på motsatt sida. Se till att skruven dras åt ordentligt.

ANVÄNDNING

Bruksanvisning

WARNING: laktta alltid säkerhetsinstruktionerna och tillampbara bestämmelser.

WARNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort batteripaketet innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig igångsättning kan orsaka personskada.

Slå på och stänga av (Bild H)

• Starta verktyget genom att ställa strömbrytaren 1 i läge I.
• Stäng av verktyget genom att ställa strömbrytaren 1 i läge 0.

Dammsuga

WARNING: Använd alltid apparaten med dammfiltret prorats.

1. Töm och rengör dammbehållaren 2 innan användning.
2. Välj lämpligt tillbehör (stäng av dammsugaren när du byter tillbehör).
3. Flytta dammsugarmunstycket 10 över ytan som skall göras ren. Om så behövs kan slangen 12 användas för trånga utrymmen.

Rengöra/tömma dammbehållaren och filtret (Fig. D, E, I, J)

WARNING: För att minska risken för allvarlig personskada, såning av enheten och koppla bort batteriet innan rengöring, du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig start kan orsaka skador.

WARNING: Bär godkänd dammask när du utför rengöring och tömning av dammbehållare och filter.

WARNING: Projektil-/andningsrisk: Använd aldrig och insugaren utan filter eller med skadat filter.

• Låt filtret torka ordentligt om insidan blivit våt.
• Använd inte en borste för att göra rent filtret.
• Använd aldrig tryckluft eller en borste för att rengöra filtren, eftersom detta skadar filtermembranen och sedan gör det möjligt för dammet att passera genom filtret.

NOTERA: Filtret är återanvändbart, släng det inte när dammbehållaren 2 töms. Filtrets hållbarhet beror på hur ofta dammsugaren används och vilka ämnen som sugs in. Om sugkraften inte räcker till efter rengöring av filtret måste filtret

SVENSKA

bytas ut. Filtret måste inspekteras regelbundet för skador. Om filtret är skadat måste det bytas ut omedelbart.

Borttagning av filtret

1. Placera dammsugaren över en papperskorg och ta bort dammbehållaren 2 från huvudhöljet genom att trycka på frigöringsknappen för dammbehållaren 3 på handtaget och ta bort dammbehållaren genom att dra bort den från huvudhuset.
2. Ta bort filtret 4 genom att dra det ut från dammbehållaren.
3. Vrid moturs och dra i filterlocket 23 för att separera det från filtret 22.

Installera filter

1. Sätt på filterlocket på filtret och vrid det medurs för att låsa det ordentligt på plats.
2. Ta bort filtret från dammbehållaren.
3. Installera dammbehållaren på huvudhuset och läs den ordentligt på plats.

Rengör filter

VIKTIGT: Maximal dammsugning fås enbart med rena filter och en tom dammbehållare. Om det börjar falla ut damm ur produkten efter att den stängts av innebär det att behållaren är full och behöver tömmas.

1. När filtret har tagits bort från dammbehållaren, skaka av eller borsta lätt eventuellt damm från filtret. Se till att inte skada filtermaterialet.
2. Töm eventuellt damm från dammbehållaren 2 i en papperskorg och skölj vid behov.
3. Skölj dammbehållaren med varmt såpvatten. Se till att dammbehållaren är helt torr innan du använder den.
4. Beroende på dess kondition, skölj utsidan av filtret under ljummet rinnande vatten.
5. Det är mycket viktigt att filtren är helt torra och korrekt placerade före användning.
6. Se till att filtren är helt torra i 24 timmar innan de sätts tillbaka.

Byt filter: DCV5011H

Använd inte skadade filter. Byt alla skadade filter omedelbart.

UNDERHÅLL

Ditt elverktyg från har konstruerats för att arbeta över en lång tidsperiod med minimalt underhåll. Med rätt underhåll och regelbunden rengöring behåller verktyget sin prestanda.

WARNING: För att minska risken för allvarlig forskada, stäng av verktyget och koppla bort batteriet innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig start kan orsaka skador.

VARNING: För användarservice måste maskinen demonteras, rengöras och ges service så långt som är praktiskt möjligt utan att utsätta underhållspersonalen och andra för risker. Lämpliga försiktighetsåtgärder skall vidtagas inklusive sanering innan demontering, ombesörjande av lokal filtrerad utsugsventilation där

maskinen demonteras, rengöring av underhållsområdet och lämpligt personalskydd.

• Tillverkaren eller en instruerad person skall utföra en teknisk inspektion minst ärligen bestående av exempelvis inspektion av filter för eventuella skador, maskinens lufttäthet och korrekt funktion av kontrollmekanismen.
• När service eller reparation utförs skall alla förorenade delar som inte kan rengöras tillfredsställande kastas i täta påsar i enlighet med aktuella bestämmelser för avyttring av sådant avfall.
• För dammsugare är det nödvändigt att tillhandahålla ett adekvat luftflöde L i rummet och den utsugna luften återförs till rummet.

Laddaren och batteriet är inte servicebara.

Förvaring av dammsugaren

a) Töm dammuppsamlingslådan innan du förvarar dammsugaren.
b) Förvara alltid dammsugaren med batteriet borttaget.
c) Förvara verktyget och batteriet på en så sval och torr plats som möjligt.
d) Förvara verktyget och batterierna på en plats där barn eller obehöriga inte kan nå dem.
e) Kontrollera verktyget och batterierna för skador efter långvarig lagring.
f) Se avsnittet Batterier, transport i denna handbok för mer information.

Smörjning

Ditt elverktyg behöver ingen ytterligare smörjning.

Rengöring

WARNING: Blås bort smuts och damm från huvudkåpan norr luft varje gång du ser smuts samlas i och runt lufthålen. Bär godkända ögonskydd och godkänt dammfilterskydd när du utför denna procedur.

VARNING: Använd aldrig lösningsmedel eller andra seljna kemikalier för att rengöra de icke-metalliska delarna på verktyget. Dessa kemikalier kan försvaga de material som används i dessa delar. Använd en trasa som bara är fuktad med vatten och mild tvål. Låt aldrig någon vätska komma in i verktyget; sänk aldrig ner någon del av verktyget i en vätska.

Extra tillbehör

VARNING: Eftersom andra tillbehör än de som erbjuds av DELWALT, inte testats med den här produkten kan användning av sådana tillbehör med detta verktyg

vara farlig. För att minska risken för skador bör endast rekommenderade tillbehör för DEWALT användas med denna produkt.

Rådfråga din återförsäljare för ytterligare information angående lämpliga tillbehör.

Att skydda miljön

Separat insamling. Produkter och batterier som är märkta med denna symbol får inte kastas i den vanliga hushållssoporna.

Produkter och batterier innehåller material som

kan återvinnas och återanvändas vilket minskar behovet av rämaterial. Återvinn elektriska produkter och batterier enligt lokala bestämmelser. Ytterligare information finns tillgängligt på www.2helpU.com.

Laddningsbart Batteripaket

Det här långlivade batteripaketet måste laddas när det inte längre producerar tillräcklig energi för arbeten som tidigare lätt utförts. Det bör omhändertas med lämpliga miljöhänsyn vid slutet av dess fungerande livslängd:

• Ladda ur batteripaketet fullständigt och ta sedan ut det ur produkten.
• Litiumjonbatteripaket celler är återvinningsbara. Lämna dem hos din återförsäljare eller på en återvinningsstation. De insamlade batteripaketen kommer att återvinnas eller avyttras korrekt.

TOOL NAME

DCV501L

Tebrikler!
