GEBRUIKSAANWIJZING K8093 VELLEMAN

• kan tot 4 afstandsbedieningen opslaan (FIFO)
• gongfunctie
• ingebouwd vooralarm
• blijft actief bij stroomuitval

• het ingebouwd relais kan na 20 seconden vooralarm een normaal alarm activeren (niet meegeleverd) (3A 125 VAC)
  • inschakeltijd:

• traag: indien de deur open of gesloten is (tijd om het huis te verlaten)
  • snel

- geleverd met magneetcontact voor deur

Specificities

• voeding: 12V DC
• verbruik:

• alarm ingeschakeld: 20 mA

• alarmrelais ingeschakeld: 50 mA

• relais: 3 A - 125 VAC
• frequentie: 433.92 MHz
• 32-bit code technologie
• meer dan 1.000.000.000 codes
• code kan gemakkelijk gepersonaliseerd worden
- zender: conform R&TTE (ETS 300-220)*
- bereik tot 30m (ononderbroken gezichtslijn)
• externe draadantenne
- afmetingen ontvanger: 108 x 102 x 45mm

* ETS 300 -220: enkel voor EU-landen

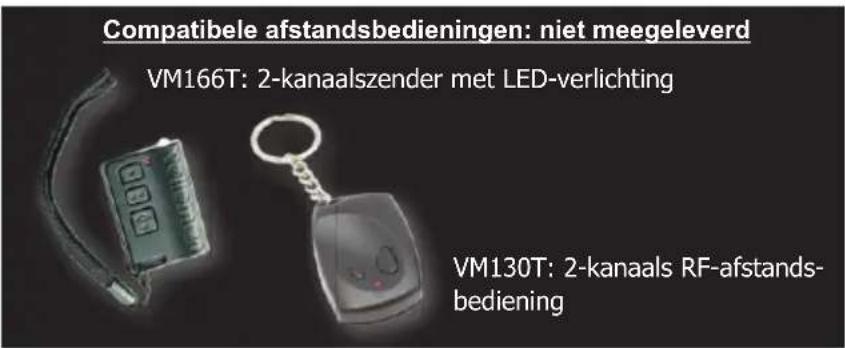

Compatibele afstandsbedieningen: niet meegeleverd VM166T: 2-kanaalszender met LED-verlichting VM130T: 2-kanaals RF-afstands- bediening

HUISALARM MET AFSTANDSBEDIENING

ALVORENS TE BEGINNEN: Zie ook de algemene handleiding voor soldeertips en andere algemene informatie.

Benodigdheden om de kit te bouwen:

»Kleine soldeerbout van max 40W.
»Dun 1mm soldeersel, zonder soldeervet.
»Een kleine kniptang.

1. Monteer de onderdelen correct op de print zoals in de illustraties.
2. Monteer de onderdelen in de correcte volgorde, zoals in de geïllustreerde stuklijst.
3. Gebruik de ☑ vakjes om uw vorderingen aan te duiden.
4. Hou rekening met eventuele opmerkingen in de tekst.

I. BOUW

VOLG NIET BLINDELINGS DE VOLGORDE VAN DE TAPE. CONTROLEER ALTIJD DE WAARDE VIA DE STUKLIJST!

Tip: U kunt de foto's op de verpakking gebruiken als leidraad tijdens de montage. Door eventuele verbeteringen is het mogelijk dat de foto's niet 100% nauwkeurig zijn.

1. Monteer de weerstanden.
2. Monteer de dioden. Let op de polariteit!
3. Monteer de keramische condensators die zich op de tape bevinden.
4. Monteer het IC-voetje. Let op de positie van de nok!
5. Monteer de diode verticaal. Let op de polariteit!
6. Monteer de transistors.
7. Monteer de spanningsregelaar. Maak gebruik van de tekeningen in de geïllustreerde handleiding voor een juiste montage!
8. Monteer de drukknop.
9. Monteer de zoemer. Let op, de langste aansluitdraad komt overeen met de + pool.
10. Monteer de schroefconnectoren. Schuif deze in elkaar zoals aangegeven op de figuur, plaats het geheel op de print en soldeer dan pas de montagepennen.
11. Monteer de elektrolytische condensators. Let op de polariteit!
12. Monteer de RF-ontvanger. Let op de positionering!
13. Monteer de relais.
14. Monteer de LEDs, let op de polariteit! Maak gebruik van de tekeningen in de geïllustreerde handleiding voor een juiste montage!

HUISALARM MET AFSTANDSBEDIENING

1. Plaats de IC in zijn voetje. Let op de positie van de nok!
2. Soldeer een draad van +/- 25cm / 0.20mm² om als antenne te gebruiken.

II. SAMENBOUW

Maak eerst alle aansluitingen volgens de tekening in de geïllustreerde handleiding (pag. 10) en monteer dan pas dan het geheel samen volgens figuur. Kleef daarna de stickers op hun plaats.

III. AANSLUITSCHEMA

Zie tekening in de geïllustreerde handleiding (pag. 10).

Als u een 12V sirene direct op het relais wilt aansluiten kunt u de (+) 12V van de ingangsspanning aansluiten op de COM. De negatieve draad van de sirene sluit u dan aan op de meest linkse (-) aansluiting en de positieve draad aan de NC-of No-contact van het relais.

IV. HET ALARM IN- OF UITSCHAKELEN

De kit wordt geleverd zonder één aangeleerde afstandsbediening en dit om veiligheidsredenen. Wanneer het toestel wordt aangezet wordt het standaard altijd bewapend!

De unit kan maximaal 4 afstandsbedieningen aanleren (FIFO). De opgeslagen afstandsbedieningen kunnen uit het geheugen worden gewist door de LEARN-knop ingedrukt te houden tijdens het opstarten, tijdens het verwijderen zal de unit 10x (snel) een pieptoon laten horen.

LED continu opgelicht = leermode

LED uitgedoofd = systeem is uitgeschakeld

AFSTANDSBEDIENING AANLEREN:

1. Druk eenmaal op de "Learn"-knop. De statusled licht continu op. Het apparaat is klaar voor het aanleren van een afstandsbediening (opgelet: er is een time-out!).
2. Houd de 2 knoppen van de afstandsbediening ingedrukt. Laat de knoppen los wanneer de statusled uitdooft. De afstandsbediening is nu aangeleerd

BEDIENINGEN: (zie geïllustreerde handleiding pag 11 voor weergave van de bedieningsknoppen)

• Knop 1: Alarm uitschakelen
  • Knop 2: Alarm inschakelen

HUISALARM MET AFSTANDSBEDIENING

Er zijn 3 methods om het alarm in te schakelen:

• Inschakelen met open deur
- Snel inschakelen met open deur
- Inschakelen met gesloten deur

Inschakelen met open deur:

Als de deur open is, piept het apparaat ongeveer 20 seconden voor het alarm daadwerkelijk ingeschakeld is. De pieptonen zullen sneller op elkaar volgen als de deur gesloten word. Na de vertragingsperiode is het alarm ingeschakeld.

Snel Inschakelen met open deur:

Tijdens de vertragingperiode van 20 seconden kunt u direct het alarm inschakelen door nogmaals op de knop "alarm inschakelen" te drukken (de deur moet gesloten zijn!).

Inschakelen met gesloten deur:

Bij gesloten deur en niet geactiveerd alarm kunt u deze inschakelen door de alarmknop ingedrukt te houden. Er is geen vertragingstijd van 20 seconden.

velleman projects

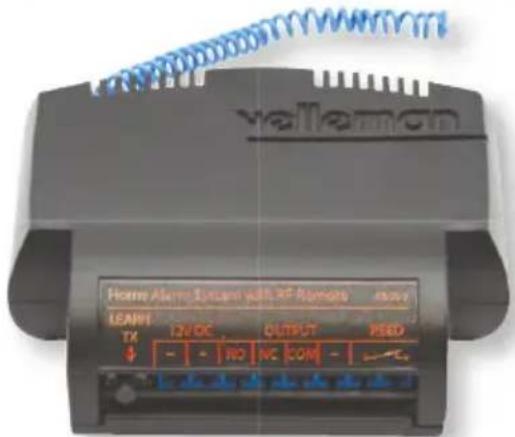

SYSTÈME D'ALARME RÉSIDENTIEL AVEC TÉLÉCOMMANDE

vallemen Home Alarm System with 3F Remers LEAVES TX 12/DC OUTPUT PSD ↓ - - NO NC COM -

Caractéristiques
