BEDIENUNGSANLEITUNG K8093 VELLEMAN

IV. ARMER ET DÉSARMER L'ALARME

• kann bis zu 4 Fernbedienungen speichern (FIFO)
• Klingel-Funktion
  • eingebauter Voralarm
• bleibt bei Stromausfall eingeschaltet
• das eingebaute Relais kann nach 20 Sek. Pre-Alarm einen Sirene schalten (Sirene nicht mitgeliefert).
• Einschaltzeit:

- langsam: wenn die Tür offen oder geschlossen ist (Zeit, um den Raum zu verlassen)

- schnell

- Lieferung mit Magnetkontakt für Tür

Technische Daten

• Stromversorgung: 12V DC
• Stromverbrauch:

• Alarm eingeschaltet: 20 mA

• Alarmrelais eingeschaltet: 50 mA

• Relais: 3 A - 125 VAC
• Frequenz: 433.92 MHz
• 32-bit Code Technologie
• über 1.000.000.000 Codes
• Code kann einfach personalisiert werden
- Sender: konform R&TTE (ETS 300-220)*
- Reichweite bis zu 30 m (ohne Hindernisse)
• externe Drahtantenne
• Abmessungen Empfänger: 108 x 102 x 45mm
* ETS 300 -220: nur für EU-Länder

kompatible Fernbedienungen: nicht mitgeliefert

VM166T: 2-Kanal-Sender mit LED-Beleuchtung

VM130T: 2-Kanal RF-Fernbedienung

RGB SHIELD FÜR ARDUINO®

BEVOR SIE ANFANGEN: Siehe auch die allgemeine Anleitung für Löthinweise und andere allgemeine Informationen.

Zum Bau notwendiges Material:

»Kleiner Lötkolben von höchstens 40W.
»Dünnes Lötmetall von 1mm, ohne Lötfett.
»Eine kleine Kneifzange.

1. Montieren Sie die Bauteile in der richtigen Richtung auf der Leiterplatte, siehe Abbildung.
2. Montieren Sie die Bauteile in der richtigen Reihenfolge, wie in der illustrierten Stückliste wiedergegeben.
3. Notieren Sie mittels der ☑-Häuschen Ihre Fortschritte.
4. Beachten Sie eventuelle Bemerkungen im Text.

I. MONTAGE

FOLGEN SIE NIE BLINDLINGS DER REIHENFOLGE DER KOMPONENTEN IM BAND. ÜBERPRÜFEN SIE IMMER DEN WERT ÜBER DIE STÜCKLISTE!

Hinweis: Die Fotos auf der Verpackung können als Hilfe bei der Montage verwendet werden. Wegen bestimmter Anpassungen ist es allerdings möglich, dass die Fotos nicht zu 100% mit der Wirklichkeit übereinstimmen.

1. Montieren Sie die Widerstände.
2. Montieren Sie die Dioden. Beachten Sie die Polarität!
3. Montieren Sie die keramischen Kondensatoren, die am Band befestigt sind.
4. Montieren Sie die IC-Fassung. Achten Sie auf die Position des Nockens!
5. Montieren Sie die Dioden vertikal. Beachten Sie die Polarität!
6. Montieren Sie die Transistoren.
7. Montieren Sie den Spannungsregler. Siehe Abbildungen in der illustrierten Stückliste für eine korrekte Montage!
8. Montieren Sie die Druckknöpfe.
9. Montieren Sie nun den Summer. Der längste Anschlussdraht stimmt mit dem +Pol überein.
10. Montieren Sie die Schraubconnectoren. Schieben Sie die connectoren ineinander, wie auf der Abbildung wiedergegeben. Befestigen Sie das Ganze auf der Leiterplatte und löten Sie erst dann die Montagesti
11. Montieren Sie die Elektrolytkondensatoren. Achten Sie auf die Polarität!
12. Montieren Sie den RF-Empfänger. Achten Sie auf den Stand der Einkerbung!
13. Montieren Sie die Relais
14. Montieren Sie die LEDs. Beachten Sie die Polarität! Siehe die Abbildungen der illustrierten Bedienungsanleitung für eine korrekte Montage!

HAUS-ALARMANLAGE MIT FERNBEDIENUNG

1. Montieren Sie die IC in ihre fassung. Achten Sie auf die Position des Nockens!
2. Löten Sie eine Leitung von +/- 25cm / 0.20mm² um als Antenne zu verwenden.

II. MONTAGE

Schließen Sie zuerst alles an (siehe Seite 10 der illustrierten Bedienungsanleitung) und montieren Sie erst danach (siehe Abb.). Kleben Sie die Sticker auf.

III. ANSCHLUSSDIAGRAMM

Siehe Seite 10 der illustrierten Bedienungsanleitung. Möchten Sie eine 12V-Sirene direkt an das Relais anschließen, dann verbinden Sie (+) 12V der Eingangsspannung mit COM. Verbinden Sie die negative Leitung der Sirene dann mit dem ganz linken (-)-Anschluss und die positive Leitung mit dem NC-oder NO-Kontakt des Relais

IV. DEN ALARM EIN- ODER AUSSCHALTEN

Aus Sicherheitsgründen wird dieser Bausatz ohne programmierte Fernbedienung geliefert. Schalten Sie das Gerät ein, dann wird es standardmäßig immer scharfgeschaltet!

Das Gerät kann max. 4 Fernbedienungen programmieren (FIFO). Die gespeicherten Fernbedienungen können gelöscht werden, indem Sie die LEARN-Taste beim Starten gedrückt halten. Während dem Löschen ertönt 10 Mal (schnell) einen Pieps.

STATUS-ANZEIGE (LD3)

LED leuchtet ständig = Lern-Modus

LED blinkt = das System ist eingeschaltet

LED ausgeschaltet = das System ist ausgeschaltet

FERNBEDIENUNG PROGRAMMIEREN:

1. Drücken Sie die "Learn"-Taste ein Mal, dann leuchtet die Status-LED ständig. Das Gerät ist nun fertig, um die Fernbedienung zu programmieren. (Achtung: es gibt ein Time-out!).
2. Halten Sie die 2 Tasten der Fernbedienung gedrückt. Lassen Sie die Tasten los, wenn die Status-LED erlischt. Die Fernbedienung ist nun programmiert.

BEDIENUNGEN: (siehe illustrierte Bedienungsanleitung, Seite 11)

• Taste 1: Alarm ausschalten
• Taste 2: Alarm einschalten

HAUS-ALARMANLAGE MIT FERNBEDIENUNG

Es gibt 3 Möglichkeiten, um den Alarm einzuschalten:

• Einschalten mit offener Tür
- Schnell einschalten mit offener Tür
- Einschalten mit geschlossener Tür

Einschalten mit offener Tür:

Ist die Tür offen, dann ertönt etwa 20 Sekunden ein Piepston bevor der Alarm effektiv eingeschaltet ist. Die Piepstöne gehen schneller wenn die Tür geschlossen wird. Nach der Verzögerungszeit ist der Alarm eingeschaltet.

Schnell einschalten mit offener Tür:

Während der Verzögerungsperiode von 20 Sekunden können Sie den Alarm direkt einschalten, indem Sie die Taste "Alarm einschalten" nochmals drücken (die Tür muss geschlossen sein!).

Einschalten mit geschlossener Tür:

Bei geschlossener Tür und bei nicht eingeschaltetem Alarm können Sie ihn einschalten, indem Sie die Alarmtaste gedrückt halten. Es gibt keine Verzögerungszeit von 20 Sekunden.

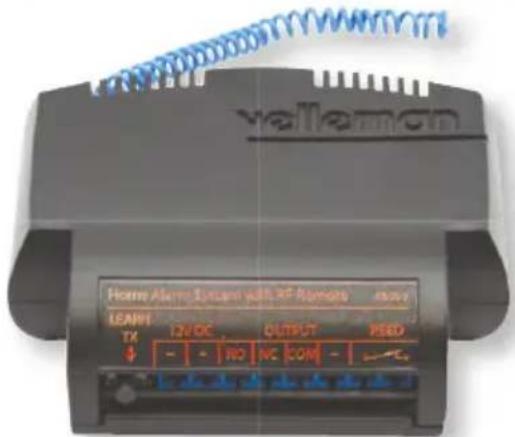

vallemen Home Alarm System with 3F Remers LEAVES TX 12/DC OUTPUT PSD ↓ - - NO NC COM -
