Type de produit	Système d'alarme résidentiel avec télécommande
Marque	Velleman
Modèle	K8093
Dimensions (récepteur)	108 x 102 x 45 mm
Poids (récepteur)	Environ 200 g
Alimentation	12 V CC (adaptateur non fourni)
Consommation électrique	20 mA (veille), 50 mA (alarme déclenchée)
Fréquence de fonctionnement	433.92 MHz
Portée maximale	Jusqu'à 30 m (champ libre)
Technologie de codage	32 bits, plus d'un milliard de combinaisons
Mémoire télécommandes	Jusqu'à 4 télécommandes (FIFO)
Fonctions principales	Pré-alarme de 20 s, temporisation d'activation rapide/lente, fonction carillon, sortie relais 3 A / 125 VAC pour sirène externe
Protection en cas de panne	Maintient l'état armé lors d'une coupure de courant
Type de montage	Kit à souder nécessitant un fer à souder max. 40 W
Contenu du kit	Récepteur, contact magnétique de porte, antenne filaire, autocollants, guide de montage
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants
Sécurité	Respecter les polarités lors du soudage ; ne pas exposer à l'humidité
Pièces détachées et réparabilité	Télécommandes compatibles : VM166T, VM130T (en option)
Informations générales	Garantie 2 ans, fabriqué en Chine

FOIRE AUX QUESTIONS - K8093 VELLEMAN

Comment armer ou désarmer l'alarme K8093 ?

Utilisez la télécommande : appuyez sur le bouton 2 pour armer (ou maintenez-le enfoncé si la porte est fermée) et sur le bouton 1 pour désarmer. L'état est indiqué par la LED : allumée fixe en apprentissage, clignotante en armé, éteinte en désarmé.

Comment programmer une télécommande ?

Appuyez une fois sur le bouton Learn du récepteur : la LED d'état s'allume fixe. Ensuite, maintenez enfoncés les deux boutons de la télécommande jusqu'à ce que la LED s'éteigne. La télécommande est alors mémorisée (jusqu'à 4 au total).

Que faire si l'alarme se déclenche sans raison ?

Vérifiez que le contact magnétique de porte est correctement aligné et que la porte est bien fermée. Si le problème persiste, il peut y avoir des interférences ; essayez de changer le code en réapprenant les télécommandes ou en effaçant la mémoire (maintenez Learn enfoncé au démarrage).

Quel type de télécommande puis-je utiliser avec le K8093 ?

Le système accepte les télécommandes Velleman VM166T (2 canaux avec LED) et VM130T (2 canaux RF). Elles ne sont pas incluses et doivent être achetées séparément.

Comment effacer toutes les télécommandes de la mémoire ?

Maintenez enfoncé le bouton Learn pendant la mise sous tension. Le récepteur émettra 10 bips rapides pour confirmer l'effacement. Toutes les télécommandes enregistrées sont alors supprimées.

Quelle est la portée de l'alarme ?

La portée est d'environ 30 mètres en champ libre (sans obstacles). Les murs et les interférences peuvent réduire cette distance.

L'alarme reste-t-elle active en cas de panne de courant ?

Oui, le système conserve son état armé ou désarmé même après une coupure de courant. Il reprend le fonctionnement normal dès le retour de l'alimentation.

Comment connecter une sirène externe ?

Branchez l'alimentation 12 V sur la borne COM, le fil négatif de la sirène sur la borne (-) et le fil positif sur la borne NO ou NC selon que vous voulez une sirène normalement ouverte ou fermée. Le relais supporte 3 A / 125 VAC.

Que faire si la LED ne s'allume pas ?

Vérifiez l'alimentation (12 V CC) et les connexions. Assurez-vous que le circuit imprimé est correctement soudé et que le CI est bien inséré dans son support. Si la LED reste éteinte, testez la tension avec un multimètre.

Est-il difficile de monter le kit K8093 ?

Le montage nécessite un fer à souder (max. 40 W) et une soudure fine. Suivez l'ordre de montage dans la notice : résistances, diodes, condensateurs, etc. Les composants sont marqués et les photos aident. C'est accessible à un bricoleur moyennement expérimenté.

MODE D'EMPLOI K8093 VELLEMAN

• permet de sauvegarder jusqu'à 4 télécommandes (FIFO)
• fonction carillon
• pré-alarme intégrée
• reste active lors d'une panne de courant
• le relais incorporé peut déclencher une alarme normale (non incl.) (3A 125VCA) après 20 secondes de pré-alarme
  • temporisation d'activation:
• lent: si la porte est ouverte ou férmée (temps pour quitter la maison)
• rapide
• livrée avec contact magnétique de porte

Spécifi cations

• alarme activée: 20 mA

• relais d'alarme activé: 50 mA

• relais: 3 A - 125 VCA
• fréquence: 433.92 MHz
- technologie 32-bit
• plus de 1.000.000.000 codes
- il est facile de personnaliser le code
- émetteur: conforme R&TTE (ETS 300-220)*
- portée jusqu'à 30m (rayon visuel sans obstacles)
- antenne fi laire externe
- dimensions récepteur: 108 x 102 x 45mm

* ETS 300 -220: uniquement pour les pays dans l'UE

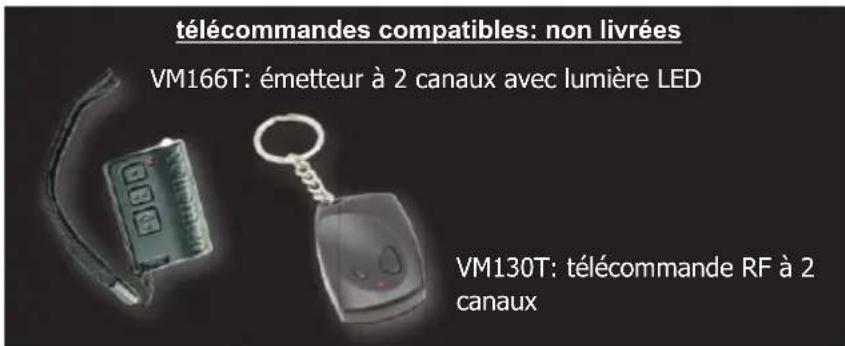

télécommandes compatibles: non livrées VM166T: émetteur à 2 canaux avec lumière LED VM130T: télécommande RF à 2 canaux

SYSTÈME D'ALARME RÉSIDENTIEL AVEC TÉLÉCOMMANDE

AVANT DE COMMENCER: Consultez également le manuel général pour des astuces concernant le soudage et pour de plus amples informations.

Matériel nécessaire pour le montage du kit;

»Petit fer à souder de max. 40W.
»Fine soudure de 1mm, sans pâte à souder.
»Petite pince coupante.

1. Montez les pièces correctement orientées sur le circuit imprimé, voir l'illustration.
2. Montez les pièces dans l'ordre correct sur le circuit imprimé, comme dans la liste des composants illustrée.
3. Utilisez les cases ☑ pour indiquer votre état d'avancement.
4. Tenez compte des remarques éventuelles dans le texte.

I. MONTAGE

NE PAS SUIVRE NÉCESSAIREMENT L'ORDRE DES COMPOSANTS SUR LE RUBAN. CONTRÔLEZ TOUJOURS LA VALEUR À L'AIDE DE LA LISTE DES PIÈCES !

Truc: Les photos sur l'emballage peuvent vous servir de guide lors de l'assemblage. Toutefois, il se peut que les photos ne correspondent pas à 100% à la réalité en raison des adaptations subies.
1. Montez les résistances.
2. Montez les diodes. Respectez la polarité!
3. Montez les condensateurs céramiques qui se trouvent sur le ruban adhésif.
4. Montez le support de Cl. Attention à la position de l'encoche!
5. Monter la diode verticalement. Tenir compte de la polarité !
6. Montez les transistors.
7. Montez le régulateur de tension. Voir le mode d'emploi illustré pour un montage correct !
8. Montez le bouton-poussoir.
9. Montez le trembleur. Le fil de connexion le plus long correspond au pôle +.
10. Montez les connecteurs à visser. Glissez l'une dans l'autre comme indiqué sur l'illustration, placez ensuite cet ensemble sur le circuit imprimé et ne soudez qu'ensuite les contacts pour le montage.
11. Montez les condensateurs électrolytiques. Attention à la polarité!
12. Monter le récepteur RF. Tenir compte du positionnement !
13. Montez le relais.
14. Monter les LEDs. Tenir compte de la polarité ! Se référer aux illustrations dans le mode d'emploi pour un montage correct.

SYSTÈME D'ALARME RÉSIDENTIEL AVEC TÉLÉCOMMANDE

1. Places le CI dans son support. Attention à la position de l'encoche!
2. Souder un fil de +/- 25 cm / 0.20 mm² pour l'utiliser comme antenne.

II. ASSEMBLAGE

Etablir d'abord toutes les connexions comme indiqué dans le mode d'emploi illustré (p. 10) et ensuite assembler le tout (voir ill.). Coller les autocollants à leur emplacement.

III. SCHÉMA DE CONNEXION

Se référer à l'illustration du mode d'emploi (p. 10). Si vous souhaitez connecter directement une sirène de 12 V au relais, connecter la borne d'entrée 12 V (+) à la borne COM. Ensuite, connecter le fil négatif de la sirène à la borne à l'extrême gauche (-) et le fil positif au contact NC ou NO du relais.

Pour des raisons de sécurité, le kit est livré sans télécommande. Lorsque l'appareil est allumé, l'alarme est armée par défaut !

L'appareil peut programmer jusqu'à 4 télécommandes (FIFO). Il est possible d'effacer les commandes à distance de la mémoire: maintenir enfoncé le bouton LEARN pendant le démarrage. L'appareil émettra 10 bips sonores (rapides) durant l'effacement des commandes.

INDICATION D'ÉTAT (LD3)

LED allumée en continu = mode d'apprentissage

LED clignote = système est armé

LED éteinte = système est désarmé

APPRENDRE UNE TÉLÉCOMMANDE

1. Appuyer une fois sur le bouton "Learn". La LED d'état s'allume en continu. L'appareil est prêt à l'apprentissage d'une télécommande (attention : il y a un délai d'expiration!).
2. Maintenir enfoncé les 2 boutons de la télécommande. Lâcher les boutons lorsque la LED d'état s'éteint. Maintenant, la télécommande est programmée

COMMANDES : (se référer à la page 11 du mode d'emploi illustré pour voir les boutons de commande)

• Bouton 1 : Désarmer l'alarme
  • Bouton 2 : Armer l'alarme

SYSTÈME D'ALARME RÉSIDENTIEL AVEC TÉLÉCOMMANDE

COMMANDER ARMER VOTRE ALARME?

Il existe 3 méthodes pour armer l'alarme :

• Armer avec porte ouverte
- Armer rapidement avec porte ouverte
• Armer avec porte fermée

Armer avec porte ouverte :

Si la porte est ouverte, l'appareil émettra des bips sonores pendant environ 20 secondes avant que l'alarme ne se déclenche. Les bips sonores seront émis plus rapidement après que la porte est fermée. L'alarme est armée après la temporisation.

Armer rapidement avec porte ouverte :

Il est possible d'armer l'alarme immédiatement durant la temporisation (20 secondes) : appuyer de nouveau sur le bouton "Arm alarm" (la porte doit être fermée).

Armer avec porte fermée :

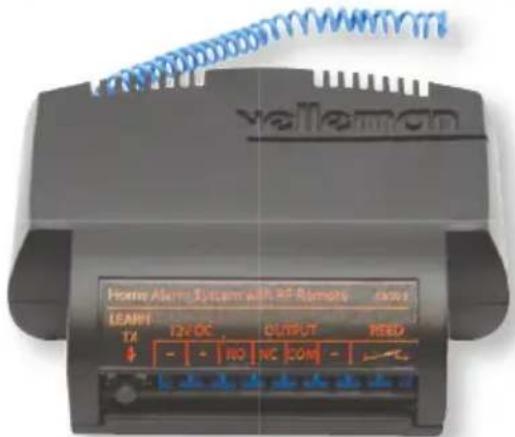

Lorsque la porte est fermée et l'alarme est désarmée, maintenir enfoncé le bouton d'alarme pour armer l'alarme. Il n'y a pas de temporisation de 20 secondes.
