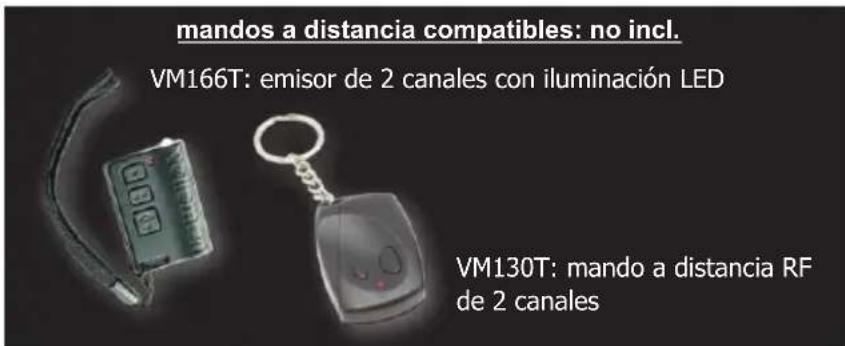

El sistema acepta los mandos a distancia Velleman VM166T (2 canales con LED) y VM130T (2 canales RF). No están incluidos y deben comprarse por separado.

¿Cómo borrar todos los mandos a distancia de la memoria?

Mantenga presionado el botón Learn durante el encendido. El receptor emitirá 10 pitidos rápidos para confirmar el borrado. Todos los mandos a distancia registrados se eliminan.

¿Cuál es el alcance de la alarma?

El alcance es de aproximadamente 30 metros en campo libre (sin obstáculos). Las paredes y las interferencias pueden reducir esta distancia.

¿La alarma permanece activa en caso de corte de energía?

Sí, el sistema conserva su estado armado o desarmado incluso después de un corte de energía. Reanuda el funcionamiento normal cuando vuelve la alimentación.

¿Cómo conectar una sirena externa?

Conecte la alimentación de 12 V al terminal COM, el cable negativo de la sirena al terminal (-) y el cable positivo al terminal NO o NC según desee una sirena normalmente abierta o cerrada. El relé soporta 3 A / 125 VCA.

¿Qué hacer si el LED no se enciende?

Verifique la alimentación (12 V CC) y las conexiones. Asegúrese de que la placa de circuito esté correctamente soldada y que el CI esté bien insertado en su soporte. Si el LED permanece apagado, pruebe el voltaje con un multímetro.

¿Es difícil montar el kit K8093?

El montaje requiere un soldador (máx. 40 W) y soldadura fina. Siga el orden de montaje en el manual: resistencias, diodos, condensadores, etc. Los componentes están marcados y las fotos ayudan. Es accesible para un aficionado con experiencia media.

MANUAL DE USUARIO K8093 VELLEMAN

• es posible guardar hasta 4 mandos a distancia (FIFO)
• función timbre
  • pre-alarma incorporada
• la alarma queda activa en caso de interrupción del suministro eléctrico
• el relé incorporado puede conmutar una sirena (no incl.) después de 20 seg. de pre-alarma
• tiempo de activación:
• lento: si la puerta está abierta o cerrada (tiempo para salir de la habitación)
• rápido
• incluye contacto magnético para puerta

Especifi caciones

• alimentación: 12 VDC
• consumo:

• relé de alarma activado: 50 mA

• relé: 3 A - 125 VAC
- frecuencia: 433.92 MHz
- tecnología 32-bit
- más de 1.000.000.000 códigos
• es fácil personalizar el código
- transmisor: cumple con la norma R&TTE (ETS 300-220)*
- alcance hasta 30m (campo visual sin obstáculos)
- antena de hilo externa
• dimensiones receptor: 108 x 102 x 45mm
* ETS 300 -220: sólo para los países de la Unión Europea

SISTEMA DE ALARMA CASERA CON MANDO A DISTANCIA

ANTES DE EMPEZAR: Lea también el manual del usuario para consejos de soldadura y otras informaciones generales.

Material necesario para el montaje del kit :

»Pequeño soldador de 40W máx.
»Soldadura de 1mm, sin pasta de soldadura.
»Pequeños alicates de corte.

1. Coloque los componentes correctamente orientados en el circuito integrado (véase la figura).
2. Coloque los componentes por orden correcto (véase la lista de componentes).
3. Use los cajetines ☑ para indicar su progreso.
4. Tenga en cuenta las eventuales observaciones.

I. MONTAJE

NO SIGA A CIEGAS EL ORDEN DE LOS COMPONENTES EN LA CINTA. ¡CONTROLE SIEMPRE EL VALOR CON LA LISTA DE COMPONENTES!

Consejos: Puede usar las fotos del embalaje como directrices durante el montaje. Sin embargo, es posible que las fotos no correspondan completamente a la realidad debido a cambios posteriores.
1. Monte las resistencias.
2. Montez les diodes. Respectez la polarité!
3. Monte los condensadores cerámicos que se encuentran en la banda.
4. Monte el zócalo. Córtelo a medida (véase fig.).
5. Monte el diodo de manera vertical. ¡Controle la polaridad!
6. Monte los transistores.
7. Monte el regulador de tensión. ¡Consulte las figuras de la lista de componentes ilustrada para un montaje correcto!
8. Monte el pulsador.
9. Monte el zumbador. Tenga la precaución de que el terminal más largo se introduzca en el taladro que lleva la inscripción “+”.
10. Monte las regletas de conexión. Introdúzcalas una en otra (véase la figura). Monte el conjunto en el circuito integrado y suelde los contactos para el montaje.
11. Monte los condensadores electrolíticos. ¡Controle la polaridad!
12. Monte el receptor RF. ¡Atención a la posición de la muesca!
13. Monte el relé.

SISTEMA DE ALARMA CASERA CON MANDO A DISTANCIA

1. Monte los LEDs. ¡Controle la polaridad! ¡Consulte las imágenes del manual del usuario ilustrado para un montaje correcto!
2. Monte el Cl. Córtelo a medida (véase fig.).
3. Suelde un hilo de +/- 25cm / 0.20mm² para utilizarlo como antena.

II. MONTAJE

Primero, consulte la imagen del manual del usuario ilustrado (p. 10) para conectar todo. Sólo después, monte todo (véase fig.). Pegue las pegatinas.

III. ESQUEMA DE CONEXIÓN

Véase la figura del manual del usuario ilustrado (p. 10). Si quiere conectar una sirena de 12V al relé, conecte (+) 12V de la tensión de entrada a COM. Conecte el hilo negativo de la sirena a la conexión (-) del extremo izquierdo y el hilo positivo al contacto NC o NA del relé.

IV. ACTIVAR O DESACTIVAR LA ALARMA

Por razones de seguridad, el kit se entrega sin mando a distancia programado. ¡Se arma automáticamente al activar el aparato! Es posible programar máx. 4 mandos a distancia (FIFO). Es posible borrar los mandos a distancia programados al mantener pulsado el botón LEARN durante la activación. El aparato emite 10 tonos (rápidamente) mientras está borrando el mando a distancia.

INDICACIÓN DEL ESTADO (LD3)

LED continuamente activado = modo de programación

LED parpadea= el sistema está activado

LED apagado = el sistema está desactivado

PROGRAMAR UN MANDO A DISTANCIA:

1. El LED de estado queda iluminado al pulsar el botón "Learn" una vez. El aparato está listo para programar el mando a distancia (Cuidado: ¡hay un tiempo de apagado!).
2. Mantenga pulsado los 2 botones del mando a distancia. Suelte los botones en cuanto el LED de estado se apague. Ahora, el mando a distancia está programado.

MANEJO: (véase manual del usuario ilustrado 11)

• Botón 1: desactivar la alarma
• Botón 2: activar la alarma

SISTEMA DE ALARMA CASERA CON MANDO A DISTANCIA

¿CÓMO ACTIVAR LA ALARMA?

Hay 3 posibilidades para activar la alarma:

• Activar con puerta abierta
• Armar rápidamente con puerta abierta
• Activar con puerta cerrada

Activar con puerta abierta:

Si la puerta está abierta, el aparato emite un tono durante aproximadamente 20 segundos antes de activar la alarma efectivamente. El aparato emite los tonos más rápidamente si la puerta se cierra. La alarma está activada después del período de temporización.

Armar rápidamente con puerta abierta:

Es posible activar la alarma durante el período de temporización de 20 segundos al volver a pulsar el botón "activar la alarma" (¡asegúrese de que la puerta esté cerrada!).

Activar con puerta cerrada:

Si la puerta está cerrada y si la alarma no está activada puede activarla al mantener pulsado el botón de alarma. No hay un período de temporización de 20 segundos.
