GEBRUIKSAANWIJZING Motor Chroma Key Green Screen Celexon

Hartelijk dank voor uw aankoop van dit product.

Voor optimale prestaties en veiligheid moet u deze aanwijzingen zorgvuldig doorlezen voordat u dit product aansluit of gebruikt. Bewaar deze handleiding voor later gebruik.

WAARSCHUWINGEN

Deze handleiding is bedoeld om u vertrouwd te maken met de werking van dit product. Bewaar deze handleiding daarom goed, zodat u deze altijd kunt raadplegen.

• Neem voor de montage het bijgevoegde gegevensblad met verdere veiligheids- en gebruiksaanwijzingen in acht.
• Begin niet met de montage voordat u de volledige handleiding hebt doorgelezen en begrepen.
• Voer de installatie met een tweede persoon uit om een veilige montage te waarborgen.
• Haal het product uit de verpakking en verwijder alle verpakkingsmaterialen. Let erop dat zich geen verpakkingsmateriaal aan of in het product bevindt. Mocht u beschadigingen aan de verpakking constateren, moet u ook controleren of het product beschadigd is. Mocht u beschadigingen aan de buitenkant van het apparaat of een onverwachte of ongebruikelijke werking constateren, mag het product niet verder worden gebruikt. Neem voor meer informatie onmiddellijk contact op met de dealer waarbij u het product hebt gekocht of rechtstreeks met celexon (internet: www.celexon.nl, e-mail: [e-mail]).

- Om te zorgen voor storingsvrij gebruik mag het product uitsluitend binnenshuis worden gebruikt. Het product is NIET geschikt voor gebruik in de buitenlucht.

- Het gebruik van het apparaat en de accessoires is verboden voor kinderen jonger dan 16 jaar.

- Zorg ervoor dat kinderen niet met het apparaat spelen of zich zonder toezicht in de buurt van het apparaat bevinden.

- Ombouwen of veranderen van het product beïnvloedt de productveiligheid.

- Let op, letselgevaar! Open het product nooit eigenmachtig. Voer nooit zelf reparaties uit!

- Gebruik het product niet in de buurt van corrosief gas, water of in een stoffige omgeving.

- Behandel het product zorgvuldig. Het apparaat kan door stoten, schokken of vallen (al vanaf geringe hoogte) beschadigd raken.

- Houd het product uit de buurt van vocht en hitte.

- Dompel het product nooit in water of andere vloeistoffen.

- Gebruik het product alleen waarvoor het bedoeld is. Afwijkend gebruik kan leiden tot beschadigingen van het product of in de omgeving van het product.

- Draai de schroeven vast, maar draai ze niet te strak aan. Te strak aandraaien (bijv.

door gebruik van een accuboormachine) kan schade veroorzaken en de veilige houvast van het scherm beïnvloeden.

- Hangende lasten moeten minimaal twee keer per jaar op vastheid en draagvermo-gen worden gecontroleerd.

- Kinderen mogen niet zonder toezicht het scherm gebruiken resp. eronder spelen.

- Let op, letselgevaar! Het apparaat sluit vlak en stevig in de ingeschoven toestand - houd vingers, handen of andere kleine voorwerpen uit de buurt van de opening.

- Alle toevoerleidingen en kabels mogen niet aanvullend worden belast en moeten zo worden gelegd dat ze niet beschadigd of geplet worden.

- Bij niet-inachtneming van bovenstaande aanwijzingen kunnen letsel en beschadigingen van het product of daaraan aangesloten apparaten ontstaan. Bij foutieve installatie of gebruik kan de garantie ook komen te vervallen.

- Als u twijfelt bij het gebruik van het product, neem dan contact op met vakpersoneel, uw dealer of rechtstreeks met celexon (internet: www.celexon.nl, e-mail: [e-mail]).

- Technische wijzigingen en fouten zijn voorbehouden.

De fabrikant is niet aansprakelijk voor materiële schade of letsel als het scherm buiten de aanbevolen specificaties wordt gebruikt of bij ondeskundige installatie. Gebruik dit scherm niet in de buurt van verwarmingen of airco's. Monteer het product eveneens niet in direct zonlicht of voor een raam. Vanwege het temperatuurgevoelige oppervlak van pvc kan blijvende beschadiging van het projectiedoek ontstaan.

Wij adviseren om na levering ca. 2 uur met de montage te wachten. Zo kan het scherm acclimatiseren; vooral als het scherm van koude in een warme omgeving wordt gebracht.

Vermijd vlekken op het doekoppervlak. Deze kunnen mogelijk niet meer verwijderd worden.

De posities van de eindpunten zijn al af fabriek optimaal ingesteld en mogen niet veranderd worden. Juist bij motorschermen moet altijd de gehele doeklengte worden gebruikt om de beste vlakke positie te waarborgen. Een afstelling van enkele cm van de einduitschakelpunten mag alleen door personen met vakkennis en in overleg met de fabrikant worden uitgevoerd. Een foutieve instelling kan leiden tot beschadiging van het projectieoppervlak.

UITSLUITING VAN AANSPRAKELIJKHEID

De informatie in dit document kan zonder voorafgaande kennisgeving door de fabrikant worden gewijzigd. Wijzigingen worden telkens in de volgende versies van dit handboek aangevuld. Fouten voorbehouden.

VERZORGINGSAANWIJZING

Reinig het scherm NOOIT met alcohol of andere reinigingsmiddelen die oplosmiddel bevatten. Gebruik alleen een zachte en schone doek. Met een mild zeepsopje (max. 5%) kan eventueel vuil van het oppervlak worden verwijderd. Vermijd beslist het contact met puntige of scherpe voorwerpen. Deze kunnen het projectiedoek blijvend beschadigen. Meer aanwijzingen staan in de bijgevoegde aanwijzingen voor het scherm.

TECHNISCHE GEGEVENS

Spanning: 220 V \~ 240 V, 50 Hz

Verbruik: 130 W (MAX)

0,4 W (stand-by)

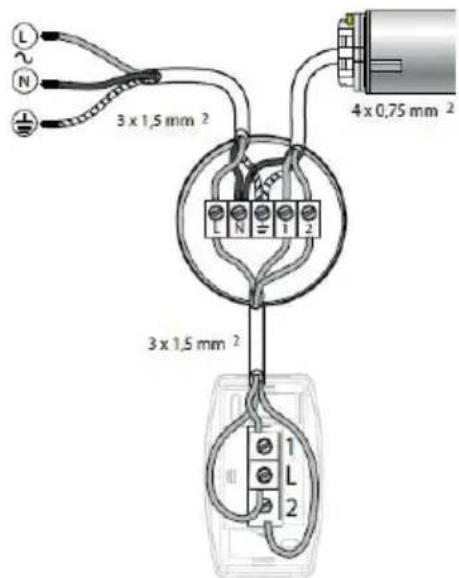

L N 3 x 1,5 mm 2 4 x 0,75 mm 2 3 x 1,5 mm 2 1 L 2

Klem Net A and r	ijving	(EUR)	Aandrijving (US)
L Fase (L)
N Nulpunt (N) Blauw Wit
	Aarding (⊖)	Geel-groen Groen
1 Bruin of zwart Rood of zwart
2		Bruin of zwart Rood of bruin

LEVERINGSOMVANG

1x scherm 1x wandtoets 2x zijkap 2x montagehoek

INSTALLATIE-AANWIJZING

Controleer voor de installatie of alle boven vermelde onderdelen aanwezig zijn! Als er onderdelen ontbreken, neem dan contact op met de dealer waarbij u het product hebt gekocht en wacht u met de installatie tot alles aanwezig is.

Het scherm kan aan de wand of plafond worden geïnstalleerd. Zorg dat u over passend montagemateriaal voor uw installatieondergrond beschikt.

ELEKTRISCHE INSTALLATIE

1. Monteer de schakelaarbehuizing door de stroomgeleidende kabels door de behuizing naar buiten te leiden en de schakelaar met de bijgevoegde schroeven op het oppervlak te bevestigen.

2. Breng de toetsen in het frame.

3. Bekabel de achterkant van de toetsen conform bovenstaand schakelschema.

4. Breng de toetsen voorzichtig in de schakelaarbehuizing en sluit deze met de schakelaarafdekking.

Meet de lengte van de behuizing en deel deze waarde door 8 en plaats de montagehoeken conform bovenstaande tekening.

Teken een lijn om de beide montagebeugels op één lijn te installeren. Gebruik de montagebeugels als sjabloon en markeer de gaten met een potlood op de wand. Boor vervolgens gaten met een boor conform de markeringen en breng de bijpassende pluggen in de boorgaten (de pluggen moeten daarbij strak in de gaten zitten). Bevestig de montagebeugels met de bijpassende schroeven aan de wand.

148 123 152 86 29

Meet de lengte van de behuizing en deel deze waarde door 8 en plaats de montagehoeken conform bovenstaande tekening.

Teken een lijn om de beide montagebeugels op één lijn te installeren. Gebruik de montagebeugels als sjabloon en markeer de gaten met een potlood op het plafond. Boor vervolgens gaten met een boor conform de markeringen en breng de bijpassende pluggen in de boorgaten (de pluggen moeten daarbij strak in de gaten zitten). Bevestig de montagebeugels met de bijpassende schroeven aan het plafond.

148 123 132 86

1

2

Til nu de schermbehuizing met twee personen op en breng deze voorzichtig in de montagebeugels. Let erop dat de behuizingsprofielen in de haken van de montagebeugels grijpen. Laat de behuizing nu langzaam naar beneden glijden en laat de behuizing pas los als deze daadwerkelijk door de beugel (in beide haakneuzen) wordt vastgehouden.

BELANGRIJKE AANWIJZING

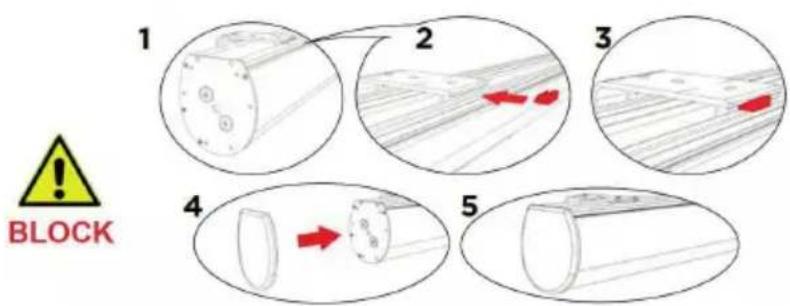

1 2 3 4 BLOCK 5

Een veilige montage is alleen gewaarborgd, als de bijgevoegde kunststof borgingen (rood ingetekend in de bovenste afbeelding) op elke montagehoek van voren conform bovenstaande tekening worden geplaatst. Belangrijk is dat deze bij het plaatsen merkbaar vergrendelen.

Belangrijk: Mochten er onvoldoende kunststof borgingen aanwezig zijn, mag het scherm niet in gebruik worden genomen. Neem voor vervanging contact op met uw dealer of rechtstreeks met celexon.

Druk de zijkappen op de schermbehuizing - de montage is hiermee afgerond.

INFORMATIE OVER EU-CONFORMITEIT

Producten die met het CE-teken zijn aangeduid, voldoen aan alle eisen van de overeenkomstige EU-richtlijnen. De EU-conformiteitsverklaring kan op het volgende adres worden gedownload: www.celexon.de/zertifikate

Het symbool wijst op de gescheiden inzameling van elektrische en elektronische apparaten in EU-landen. Verwijder het apparaat niet met het huishoudelijk afval. Informeer uzelf over het in uw land geldende inzamingssysteem en neem bij vragen over het verwijderingsproces contact op met uw gemeente of uw plaatselijke inzamelpunt.
