MANUAL DE USUARIO Motor Chroma Key Green Screen Celexon

Manual de instrucciones

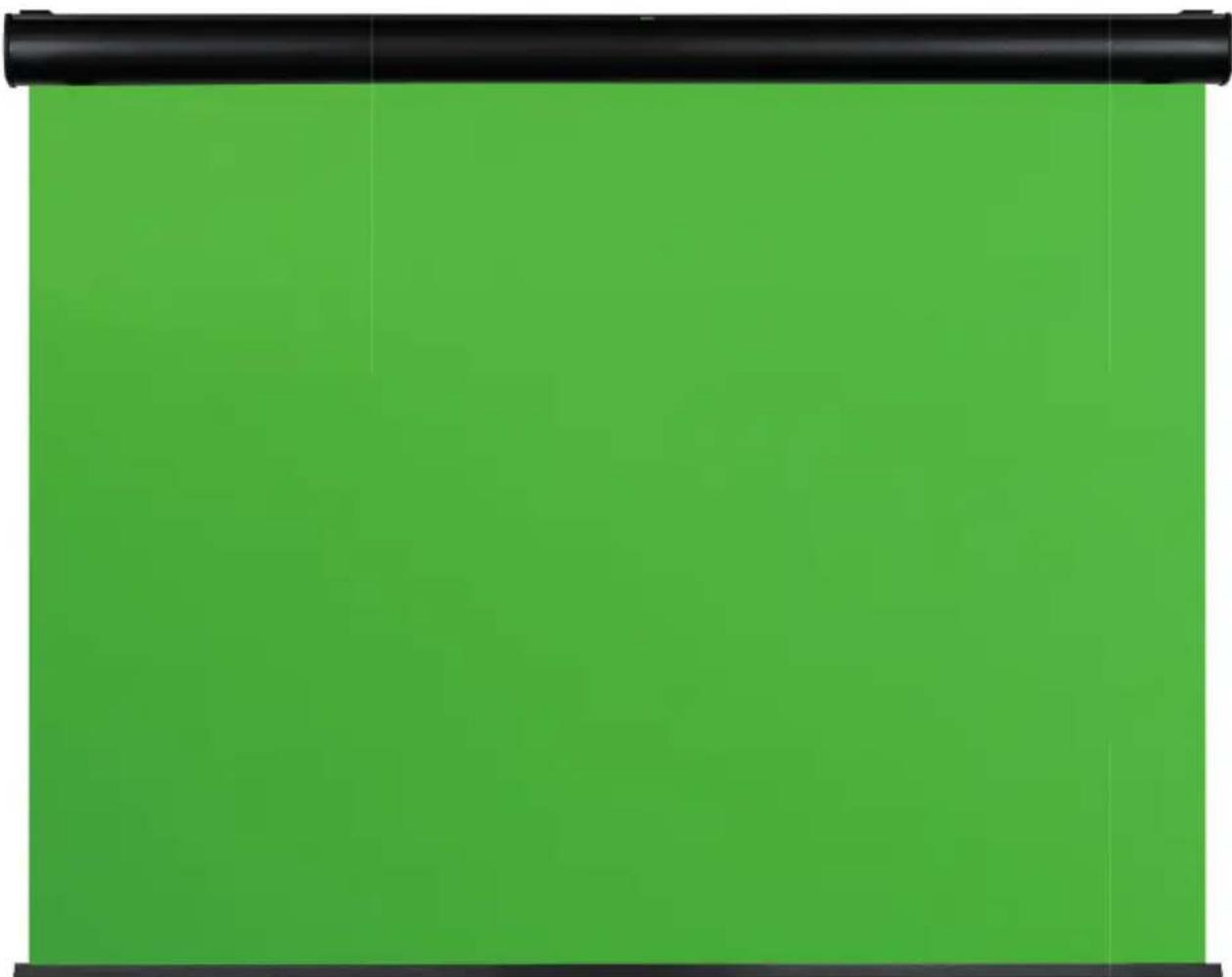

Pantalla verde motorizada Celexon Chroma Key

Gracias por adquirir este producto.

Para un rendimiento y seguridad óptimos, lea atentamente estas instrucciones antes de instalar o utilizar este producto. Conserve este manual para futuras consultas.

ADVERTENCIAS

El objetivo de este manual es familiarizarle con el funcionamiento de este producto. Conserve este manual en un lugar seguro para poder acceder a él en cualquier momento.

• Antes de proceder al montaje, consulte la hoja de datos adjunta que contiene más instrucciones de seguridad y funcionamiento.
• No comience la instalación hasta que haya leído y comprendido todo el manual.
  • Realice la instalación con otra persona para garantizar un montaje seguro.
• Saque el producto de su embalaje y retire todo el material de embalaje. Asegúrese de que no haya ningún material de embalaje sobre o dentro del producto. Si observa algún daño en el embalaje, compruebe también si el producto está dañado. Si observa algún daño externo en el producto o un funcionamiento inesperado o inusual, no debe seguir utilizando el monitor. Póngase en contacto inmediatamente con el distribuidor al que compró el producto o directamente con el fabricante Celexon (Web: www.celexon.es, Mail: [e-mail]) para obtener más información.

- Para garantizar un funcionamiento sin problemas, el producto sólo debe utilizarse en interiores, NO es apto para su uso en exteriores.

- Los niños menores de 16 años no pueden utilizar el aparato ni sus accesorios.

- Asegúrese de que los niños no jueguen con el producto ni permanezcan cerca de él sin supervisión. Las personas no deben permanecer debajo del producto (cargas suspendidas).

- Cualquier alteración o modificación del producto está prohibida y pone en peligro su seguridad.

- ¡Cuidado con el riesgo de lesiones! No desmonte nunca el producto por su cuenta. No realice nunca reparaciones por su cuenta.

- Este producto sólo debe utilizarse en su estado original, sin modificaciones ni daños.

- No utilice el producto cerca de aparatos de gas o agua ni en entornos polvorientos.

- Manipule el producto con cuidado. Puede resultar dañado por golpes o caídas, incluso desde poca altura.

- Mantenga el producto alejado de la humedad y el calor.

- No sumerja nunca el producto en agua u otros líquidos.

- Utilice el producto únicamente de la forma para la que ha sido diseñado. Cualquier otro uso puede provocar lesiones personales, daños al producto o a su entorno.

- Cuando apriete los tornillos, no los apriete en exceso. Un apriete excesivo (por ejemplo, con un destornillador eléctrico) puede provocar daños y comprometer la pantalla.

- Las cargas suspendidas deben revisarse al menos dos veces al año para comprobar

su resistencia y capacidad de carga. Preste especial atención a las tapas laterales. Éstas no deben estar dañadas ni agrietadas, de lo contrario el producto debe desmontarse inmediatamente, iya que la carga está totalmente soportada por las tapas!

- ¡Cuidado con el riesgo de lesiones! La pantalla cierra a ras de la carcasa y firmemente en posición elevada - mantenga los dedos, las manos u otros objetos pequeños alejados de la abertura.

- Todos los hilos y cables de alimentación no deben estar sometidos a ninguna carga adicional y deben instalarse de forma que no resulten dañados, aplastados o do-blados.

- El incumplimiento de las instrucciones anteriores puede provocar lesiones personales y daños al producto o a los equipos conectados. La garantía también puede quedar anulada en caso de instalación o uso incorrectos.

- Si tiene alguna duda sobre el uso del producto, póngase en contacto con el personal especializado, con su distribuidor o directamente con el fabricante celexon (Web: www.celexon.es, correo electrónico: [e-mail]).

- Sujeto a cambios y errores técnicos.

El fabricante no se hace responsable de los daños materiales o personales que puedan producirse si la pantalla se utiliza fuera de las especificaciones recomendadas o si no se instala correctamente. No utilice esta pantalla cerca de un calefactor o aire acondicionado. No instale el producto a la luz directa del sol o frente a una ventana.

Debido a la superficie de PVC sensible a la temperatura, la tela de la pantalla de proyección puede sufrir daños permanentes.

Le recomendamos que espere aproximadamente 2 horas después de la entrega antes de montarlo. Esto permite que el tejido se aclimate; especialmente cuando el tejido se traslada de un ambiente frío a uno cálido (o viceversa).

Evite hacer manchas en la superficie del tejido. Es posible que no se puedan quitar. Vuelva a montar siempre el tejido después de cada uso.

Las posiciones de los puntos de tope ya vienen ajustadas de fábrica de forma óptima y no deben modificarse. Especialmente en el caso de las pantallas motorizadas, debe utilizarse siempre toda la longitud de la tela para garantizar la mejor planitud posible. El ajuste de los puntos de tope en unos pocos centímetros sólo debe ser realizado por personas con conocimientos especializados y en consulta con el fabricante. Un ajuste incorrecto puede dañar la pantalla de proyección.

AVISO LEGAL

La información contenida en este documento está sujeta a cambios sin previo aviso por parte del fabricante. Los cambios se incluirán siempre en las versiones posteriores de este manual. Se excluyen los errores.

CONSEJOS DE MANTENIMIENTO

NUNCA limpie la lona con alcohol u otros productos de limpieza que contengan disolventes. Utilice únicamente un paño suave y limpio. Una solución jabonosa suave (máx. 5%) puede eliminar la suciedad de la superficie. Evite el contacto con objetos afilados o puntiagudos. Éstos pueden causar daños permanentes en la pantalla de proyección. Para más información, consulte las instrucciones de la pantalla.

DATOS TÉCNICOS

Tensión: 220 V \~ 240 V, 50 Hz

Consumo: 130 W (MAX)

0,4 W (en espera)

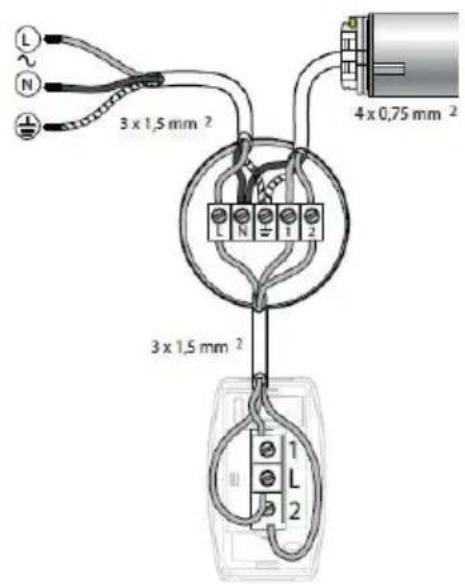

3 x 1,5 mm 2 4 x 0,75 mm 2 3 x 1,5 mm 2 L N 1 2 1 L 2

Abrazadera Red Conductor (EUR) Conductor (US)
L Fase (L)
N Punto cero (N)	Azul Blanco
	Toma de tierra (⊖)	Amarillo Verde Verde
1 Marrón o Negro	Rojo o Negro
2		Marrón o Negro	Rojo o Marrón

CONTENIDO DE LA ENTREGA

1x pantalla de proyección 1x botonera mural 2x tapas laterales 2x Soportes de montaje

2x cierres de seguridad de plástico

CONSEJOS DE INSTALACIÓN

Antes de proceder a la instalación, compruebe que se incluyen todas las piezas mencionadas. Si falta alguna pieza, póngase en contacto con el distribuidor al que compró la unidad y espere antes de proceder a la instalación.

La pantalla puede instalarse en la pared o en el techo. Adquiera el material de montaje adecuado para su soporte de instalación.

INSTALACIÓN ELÉCTRICA

1. Instale la carcasa del interruptor pasando los cables vivos a través de la carcasa hacia el exterior y fijando el interruptor a la superficie con los tornillos suministrados.
2. Introduzca los pulsadores en el marco.
3. Conecte los cables a la parte posterior del pulsador de acuerdo con el diagrama de cableado anterior.
4. Introduzca con cuidado los pulsa- dores en la carcasa del interruptor y ci rela con la tapa.

Mida la longitud de la carcasa, divida este valor por 8 y coloque los soportes de montaje según el dibujo anterior.

148 123 152 86 29

Trace una línea para instalar los dos soportes de montaje, alineándolos (utilice un nivel de burbuja si es necesario). Utilice los soportes de montaje como plantilla y marque los orificios en la pared con un lápiz. A continuación, taladre los agujeros con un tala-dro siguiendo las marcas e inserte tacos adecuados en los agujeros (los tacos deben quedar bien encajados en los agujeros). Fije los soportes a la pared con tornillos adecuados.

Mida la longitud de la carcasa, divida este valor por 8 y coloque los soportes de montaje según el dibujo anterior.

148 123 132 86

Trace una línea para instalar los dos soportes de montaje, alineándolos. Utiliza los soportes como plantilla y marca los agujeros en el techo con un lápiz. A continuación, taladre los agujeros con un taladro siguiendo las marcas e inserte las clavijas adecuadas en los agujeros (las clavijas deben quedar bien ajustadas en los agujeros). Fija los soportes de montaje al techo con tornillos adecuados.

2

Ahora levante la carcasa de la pantalla con dos personas e introdúzcala con cuidado en los soportes de montaje. Asegúrese de que los perfiles de la carca-sa encajan en los ganchos de los soportes. Ahora deje que la carcasa se deslice lentamente hacia abajo y suéltela sólo cuando la carcasa esté perfectamente sujeta por los soportes (en cada una de las dos esquinas de cada soporte).

NOTA IMPORTANTE

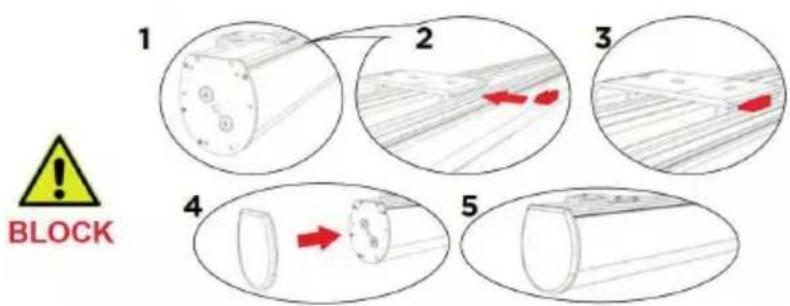

1 2 3 4 BLOCK 5

Sólo se garantiza un montaje seguro si los cierres de plástico suministrados (marcados en rojo en la imagen superior) se insertan desde la parte delantera en cada soporte de montaje, tal como se muestra en el dibujo superior. Es importante que encajen de forma perceptible.

Importante: Si estas piezas de seguridad de plástico no están disponibles en cantidad suficiente, no debe instalarse la pantalla. Póngase en contacto con su distribuidor o directamente con el fabricante celexon para obtener las piezas que faltan.

Empuje las tapas laterales sobre la carcasa de la pantalla: el montaje ha concluido.

INFORMACIÓN SOBRE EL CUMPLIMIENTO DE LA UE

Fabricant: celexon Europe GmbH

Dirección: Gutenbergstraße 2, 48282 Emsdetten, DE

nombre del producto: celexon Motor Chroma Key Green Screen

Los productos que llevan la marca CE cumplen todos los requisitos de las directivas europeas pertinentes. La declaración de conformidad de la UE puede obtenerse en: www.celexon.de/zertifikate

Este símbolo indica que los aparatos eléctricos y electrónicos se recuperan por separado en los países de la UE. Por favor, no deseche el aparato con la basura doméstica. Infórmese sobre el sistema de recogida de su país y póngase en contacto con su ayuntamiento o centro de recogida local si tiene alguna duda sobre el proceso de eliminación.
