INSTRUKCJA OBSŁUGI Motor Chroma Key Green Screen Celexon

Dziękujemy za zakup tego produktu.

Aby zapewnić optymalne działanie i bezpieczeństwo, przed podłączeniem lub obsługą tego produktu należy uważnie przeczytać niniejsze instrukcje. Prosimy o zachowanie niniejszej instrukcji do wykorzystania w przyszłości.

WSKAZÓWKI OSTRZEGAWCZE

Niniejsza instrukcja obsługi ma na celu zapoznanie użytkownika z działaniem produktu. Niniejszą instrukcję przechowywać w bezpiecznym miejscu, aby mieć do niej dostęp w dowolnym momencie.

• Przed podjęciem montażu należy zapoznać się z załączoną kartą danych zawierającą dalsze wskazówki dotyczące bezpieczeństwa i użytkowania.
• Przed podjęciem montażu należy przeczytać ze zrozumieniem całą instrukcję obsługi.
• Instalację należy wykonywać z drugą osobą, aby zapewnić bezpieczny montaż.

- Rozpakować produkt i usunąć wszystkie materiały opakowaniowe. Upewnić się, czy w produkcie lub na nim nie ma materiałów opakowaniowych. W przypadku stwierdzenia uszkodzeń opakowania należy również sprawdzić, czy nie jest uszkodzony produkt. Jeśli widoczne są zewnętrzne uszkodzenia urządzenia lub w przypadku stwierdzenia niespodziewanego lub nietypowego sposobu działania nie wolno da-lej używać produktu. Należy bezzwłocznie skontaktować się ze sprzedawcą, u którego nabyto produkt lub bezpośrednio z firmą celexon (Internet: www.celexon.pl, e-mail: [e-mail]), aby uzyskać więcej informacji.

- Aby zapewnić bezawaryjną pracę, produkt może być używany wyłącznie w pomieszczeniach. Produkt NIE nadaje się do użytku na wolnym powietrzu.

- Dzieciom poniżej 16 roku życia zabrania się używania urządzenia i akcesoriów.

- Upewnić się, czy dzieci nie bawią się urządzeniami ani nie przebywają w pobliżu bez nadzoru.

- Przebudowa lub modyfikowanie produktu ma negatywny wpływ na jego bezpieczeństwo.

- Uwaga, ryzyko obrażeń ciała! Nigdy nie otwierać produktu samodzielnie. Nigdy nie przeprowadzać napraw samodzielnie!

- Nie używać produktu w pobliżu korozyjnych gazów, wody lub w zapylonym otoczeniu.

• Z produktem obchodzić się ostrożnie. Może zostać uszkodzony przez wstrząsy, uderzenia lub upadek nawet z niewielkiej wysokości.

- Produkt należy chronić przed wilgocią i wysoką temperaturą.

- Nigdy nie zanurzać produktu w wodzie lub innych płynach.

- Używać produktu wyłącznie zgodnie z jego przeznaczeniem. Każde inne użycie może prowadzić do uszkodzenia produktu lub jego otoczenia.

- Dokręcić śruby, ale ich nie przekręcić. Zbyt mocne dokręcenie (np. za pomocą wkrętarki akumulatorowej) może spowodować uszkodzenie i wpłynąć negatywnie na

bezpieczne zamocowanie ekranu projekcyjnego.

• Obciążenia podwieszane należy sprawdzać pod kątem wytrzymałości i nośności co najmniej dwa razy w roku.
• Dzieci nie powinny korzystać z ekranu projekcyjnego bez nadzoru ani bawić się pod nim.
• Uwaga, ryzyko obrażeń ciała! Urządzenie zamyka się równo i szczelnie po schowaniu – trzymać palce, dłonie lub inne drobne elementy z dala od otworu.
• Wszelkie przewody zasilające i kable nie mogą być dodatkowo obciążone i muszą być ułożone w taki sposób, aby nie zostały uszkodzone lub zgniecione.
• Niezastosowanie się do powyższych instrukcji może spowodować obrażenia ciała oraz uszkodzenie produktu lub podłączonych do niego urządzeń. Niewłaściwa instalacja lub użytkowanie może również doprowadzić do wygaśnięcia gwarancji.
• Jeśli nie ma pewności w odniesieniu do korzystania z produktu, skontaktować się z wykwalifikowanym personelem, sprzedaw-cą lub bezpośrednio z firmą celexon (Internet: www.celexon.pl, e-mail: [e-mail]).
• Zastrzega się możliwość zmian technicznych i błędów.

Producent nie ponosi odpowiedzialności za szkody materialne lub obrażenia ciała, jeśli ekran projekcyjny będzie używany niezgodnie z zalecanymi specyfikacjami lub jeśli jest nieprawidłowo zainstalowany. Nie używać ekranu projekcyjnego w pobliżu grzejników lub klimatyzatorów. Nie należy również montować produktu w miejscu narażonym na bezpośrednie działania światła słonecznego lub przed oknem. Ze względu na wrażliwą na temperaturę powierzchnię PCW może dojść do trwałego uszkodzenia tkaniny projekcyjnej.

Zalecamy odczekanie ok. 2 godzin po dostawie przed rozpoczęciem montażu. Pozwala to na aklimatyzację ekranu projekcyjnego; zwłaszcza gdy płótno jest przenoszone z zimnego do ciepłego otoczenia.

Unikać wszelkich plam na powierzchni tkaniny. Ich usunięcie może być niemożliwe.

Pozycje punktów krańcowych są optymalnie ustawione fabrycznie i nie należy ich zmieniać. W szczególności w przypadku ekranów projekcyjnych z silnikiem należy zawsze używać całej długości tkaniny, aby zapewnić najlepszą pozycję płaską. Kilkucentymetrowa korekta punktów wyłączników krańcowych powinna być wykonywana wyłącznie przez osoby posiadające specjalistyczną wiedzę i w porozumieniu z producentem. Nieprawidłowe ustawienie może spowodować uszkodzenie powierzchni projekcyjnej.

WYŁĄCZENIE ODPOWIEDZIALNOŚCI

Informacje zawarte w tym dokumencie mogą ulec zmianie bez uprzedniego powiadomienia ze strony producenta. Zmiany będą dodawane do kolejnych wersji niniejszej instrukcji. Wyklucza się pomyłki.

WSKAZÓWKA DOTYCZĄCA PIEŁĘGNACJI

NIGDY nie czyścić ekranu projekcyjnego alkoholem lub innymi środkami czyszczącymi zawierającymi rozpuszczalniki. Używać tylko miękkiej i czystej szmatki. W razie potrzeby zanieczyszczenia można usunąć z powierzchni łagodnym roztworem mydła (maks. 5%). Należy bezwzględnie unikać kontaktu ze spiczastymi lub ostrymi przedmiotami. Mogą one trwale uszkodzić tkaninę projekcyjną. Dalsze wskazówki można znaleźć w załączonych wskazówkach dotyczących ekranu projekcyjnego.

DANE TECHNICZNE

Napięcie: 220 V \~ 240 V, 50 Hz

Zużycie: 130 W (MAKS.)

0,4 W (Standby)

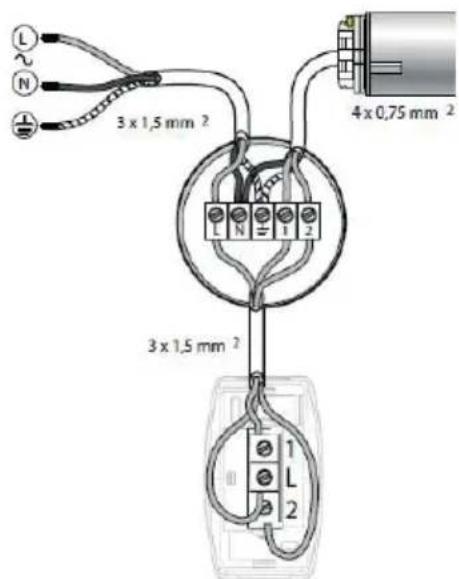

L N 3 x 1,5 mm 2 4 x 0,75 mm 2 3 x 1,5 mm 2 1 L 2

Zacisk Sieć Napęd (EUR) Napęd (US)
L Faza (L)
N Punkt zerowy (N) Niebieski		Biały
	Uziemienie (⊕)	Żółty, zielony	Zielony
1		Brązowy lub czarny	Czerwony lub czarny
2		Brązowy lub czarny	Czerwony lub brązowy

ZAKRES DOSTAWY

1x ekran projekcyjny 1x przycisk ścienny 2x osłona boczna 2x kątownik montażowy

2x zabezpieczenie plastikowe

WSKAZÓWKA DOTYCZĄCA INSTALACJI

Przed instalacją sprawdzić, czy wszystkie wymienione powyżej części są dołączone do zestawu! Jeśli brakuje jakichkolwiek części, skontaktować się ze sprzedawcą, u którego nabyto produkt i wstrzymać instalację do momentu uzyskania wszystkich części.

Ekran projekcyjny można zamontować na ścianie lub sufi cie. Nabyć odpowiedni materiał montażowy do swojej powierzchni instalacyjnej.

INSTALACJA ELEKTRYCZNA

1. Zamontować obudowę przełącznika, wyprowadzając kable elektryczne przez obudowę i mocując przełącznik do powierzchni za pomocą dostarczo- nych śrub.

2. Wprowadzić przyciski do ramy.

3. Podłączyć tylną część przycisku zgodnie z powyższym schematem obwodu.

4. Ostrożnie włożyć przyciski do obudowy przełącznika i zamknąć ją pokrywą przełącznika.

Zmierzyć długość obudowy i podzielić tę wartość przez 8 oraz umieścić kątowniki montażowe zgodnie z powyższym rysunkiem.

152 86 148 123 29

Narysować linię, aby zainstalować dwa wsporniki montażowe w jednej linii. Użyć wsporników montażowych jako szablonu i zaznaczyć ołówkiem otwory na ścianie. Następnie wiertłem wywiercić otwory zgodnie z oznaczeniami i włożyć w wywiercone otwory odpowiednie kołki (kołki muszą być ciasno osadzone w otworach). Przymocować wsporniki montażowe do ściany za pomocą odpowiednich śrub.

Zmierzyć długość obudowy i podzielić tę wartość przez 8 oraz umieścić kątowniki montażowe zgodnie z powyższym rysunkiem.

Narysować linię, aby zainstalować dwa wsporniki montażowe w jednej linii. Użyć wsporników montażowych jako szablonu i zaznaczyć ołówkiem otwory na suficie. Następnie wiertłem wywiercić otwory zgodnie z oznaczeniami i włożyć w wywiercone otwory odpowiednie kołki (kołki muszą być ciasno osadzone w otworach). Przymocować wsporniki montażowe do sufitu za pomocą odpowiednich śrub.

148 123 132 86

1

2

Podnieść obudowę ekranu projekcyjnego w dwie osoby i ostrożnie włożyć ją we wsporniki montażowe. Upewnić się, że profile obudowy zatrzasnęły się w hakach wsporników montażowych. Teraz powoli zsunąć obudowę w dół i puścić dopiero wtedy, gdy obudowa jest faktycznie trzymana przez wspornik (w każdym z dwóch haczyków).

WAŻNA WSKAZÓWKA

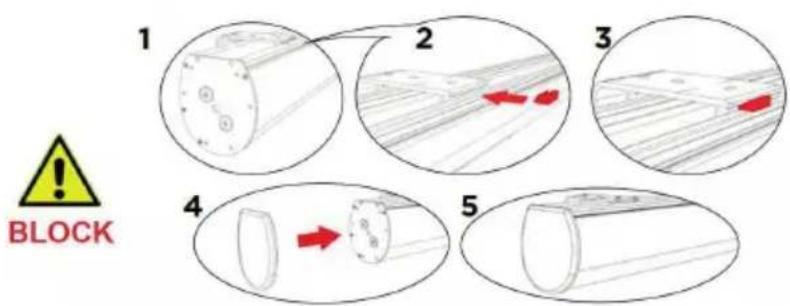

1 2 3 4 BLOCK 5

Bezpieczny montaż jest gwarantowany tylko wtedy, gdy dołączone plastikowe zabezpieczenia (zaznaczone na czerwono na powyższym rysunku) zostaną zastosowane na każdym kątowniku montażowym od przodu, jak pokazano na powyższej ilustracji. Ważne jest, aby blokowały się zauważalnie po włożeniu.

Ważne: Jeśli te plastikowe zabezpieczenia nie są dostępne w wystarczającej liczbie, ekran projekcyjny nie może być uruchamiany. Skontaktować się bezpośrednio ze sprzedawcą lub firmą celexon w celu wymiany.

Docisnąć boczne zaślepki do obudowy ekranu projekcyjnego – montaż jest tym samym zakończony.

INFORMACJA O ZGODNOŚCI Z PRZEPISAMI UE

Producent: celexon Europe GmbH

Produkty oznaczone znakiem CE spełniają wszelkie wymagania odpowiednich dyrektyw UE. Deklarację zgodności UE można pobrać pod adresem: www.celexon.de/zertifikate

Symbol oznacza, że w krajach UE urządzenia elektryczne i elektroniczne są odbierane osobno. Prosimy nie wyrzucać urządzenia do odpadów domowych. Należy pozyskać informacje o systemie odbioru obowiązującym w danym kraju i skontaktować się z władzami lokalnymi lub lokalnym punktem recyklingu i zbiórki zanieczyszczeń, jeśli istnieją jakiekolwiek pytania dotyczące procesu utylizacji.
