MANUALE UTENTE Motor Chroma Key Green Screen Celexon

Istruzioni per l'uso

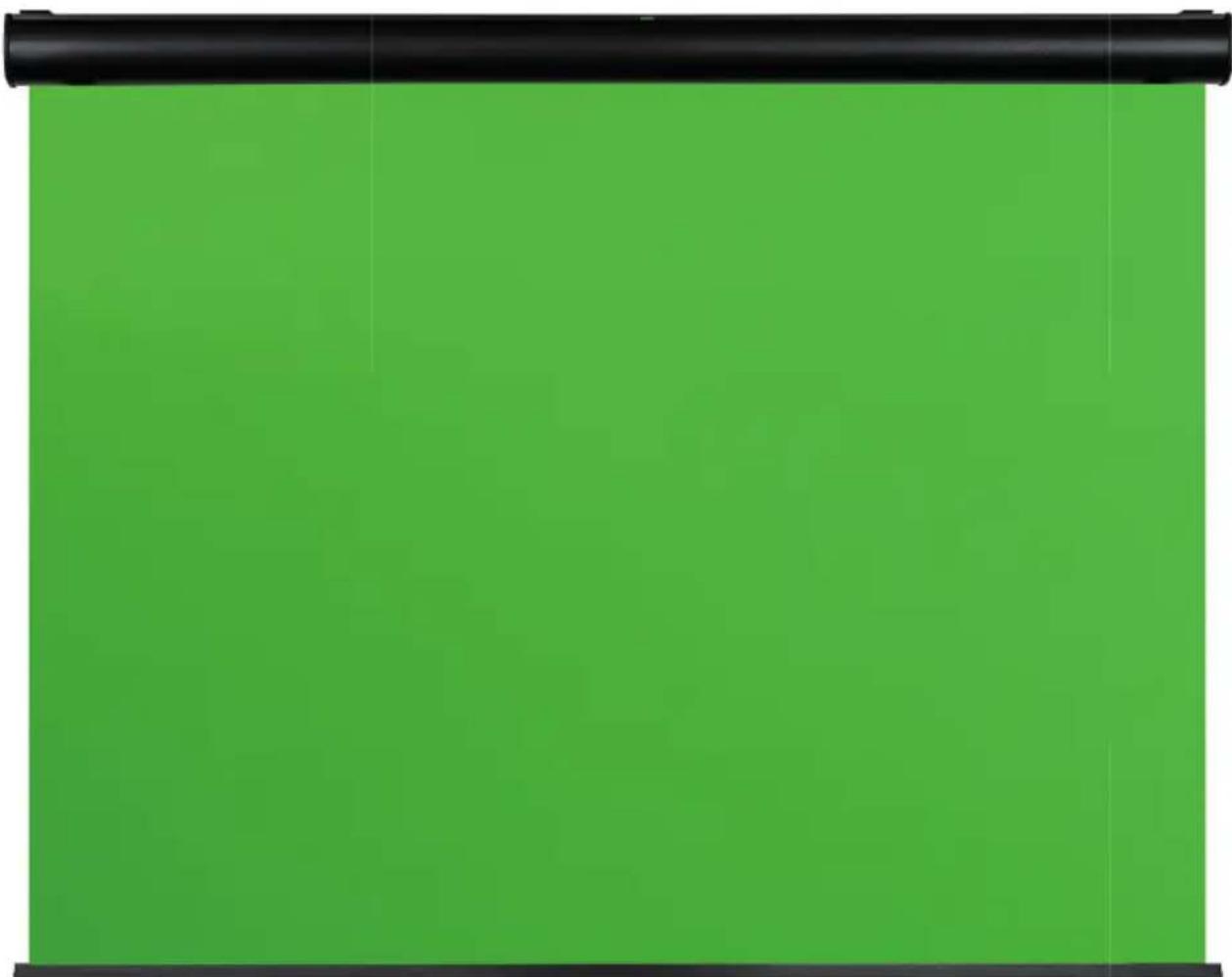

Motor Chroma Key celexon Green Screen

Grazie per aver acquistato questo prodotto.

Per garantire prestazioni e sicurezza ottimali, leggere attentamente le presenti istruzioni prima di collegare o utilizzare il prodotto. Conservare queste istruzioni per riferimenti futuri.

AVVERTENZE

Le presenti istruzioni per l'uso hanno lo scopo di familiarizzare l'utente con il funzionamento di questo prodotto. Pertanto, conservare queste istruzioni in un luogo sicuro, in modo da potervi accedere in qualsiasi momento.

• Prima dell'installazione, consultare la scheda tecnica allegata per ulteriori istruzioni di sicurezza e di utilizzo.
• Non iniziare il montaggio prima di aver letto e compreso le istruzioni per l'uso nella loro interezza.
• Eseguire l'installazione con un'altra persona per garantire un'installazione sicura.
• Estrarre il prodotto dalla confezione e rimuovere tutti i materiali di imballaggio. Assicurarsi che non vi sia materiale di imballaggio sul prodotto o al suo interno. Se si notano danni all'imballaggio, verificare se anche il prodotto è danneggiato. Se si notano danni esterni al dispositivo o un funzionamento imprevisto o insolito, interrompere l'utilizzo del prodotto. Contattare immediatamente il rivenditore presso il quale è stato acquistato il prodotto o direttamente celexon (sito web: www.celexon.it, e-mail: [e-mail]) per ulteriori informazioni.
• Per garantire un funzionamento ottimale, il prodotto può essere utilizzato solo in ambienti interni e NON è adatto all'uso all'esterno.
• L'uso del dispositivo e degli accessori è vietato ai bambini di età inferiore ai 16 anni.
• Assicurarsi che i bambini non giochino con i dispositivi e che non si trovino nelle vicinanze senza supervisione.
• La conversione o la modifica del prodotto ne compromette la sicurezza.
• Attenzione! Pericolo di lesioni! Non aprire mai il prodotto senza autorizzazione. Non eseguire mai riparazioni in proprio!
• Non utilizzare il prodotto in prossimità di gas corrosivo, acqua o in ambienti polve- rosi.
• Maneggiare il prodotto con cura. Può essere danneggiato da urti, colpi o cadute anche da un'altezza ridotta.
• Tenere il prodotto lontano da fonti di umidità e calore.
  • Non immergere mai il prodotto in acqua o altri liquidi.
• Utilizzare il prodotto solo nel modo previsto. Qualsiasi altro utilizzo può causare danni al prodotto o all'ambiente circostante.
• Serrare le viti senza fissarle eccessivamente. Un serraggio eccessivo (ad esempio con un cacciavite a batteria) può causare danni e compromettere la tenuta dello schermo.
• I carichi sospesi devono essere controllati almeno due volte l'anno per verificarne la

resistenza e la capacità portante.

• I bambini non devono utilizzare lo schermo o giocare sotto di esso senza supervisione.
• Attenzione! Pericolo di lesioni! Il dispositivo si chiude a filo e in modo ermetico quando viene retratto: tenere dita, mani o altre piccole parti lontano dall'apertura.
• Tutte le linee e i cavi di alimentazione non devono essere sottoposti a carichi aggiuntivi e devono essere posati in modo da non essere danneggiati o schiacciati.
• La mancata osservanza di queste istruzioni può causare lesioni personali e danni al prodotto o ai dispositivi ad esso collegati. Inoltre, un'installazione o un utilizzo non corretti possono invalidare la garanzia.
• In caso di dubbi sull'uso del prodotto, contattare il personale qualificato, il rivenditore o direttamente celexon (sito web: www.celexon.it, e-mail: [e-mail]).
• Con riserva di modifiche tecniche ed errori.

Il produttore non si assume alcuna responsabilità per danni a cose o persone se lo schermo viene utilizzato al di fuori delle specifiche raccomandate o se viene installato in modo non corretto. Non utilizzare questo schermo in prossimità di riscaldatori o condizionatori d'aria. Inoltre, non montare il prodotto alla luce diretta del sole o davanti a una finestra. A causa della superficie in PVC sensibile alla temperatura, la superficie dello schermo di proiezione potrebbe subire danni permanenti.

Si consiglia di attendere circa 2 ore dalla consegna prima di procedere con il montaggio. Ciò consente allo schermo di acclimatarsi, soprattutto quando viene portato da un ambiente freddo a uno caldo.

Evitare di macchiare la superficie del tessuto. Potrebbe non essere possibile rimuovere le macchie.

Le posizioni dei punti finali sono già impostate in modo ottimale in fabbrica e non devono essere modificate. Soprattutto con gli schermi motorizzati, è necessario utilizzare sempre l'intera lunghezza del tessuto per garantire una planarità ottimale. La regolazione di pochi cm dei punti di spegnimento finali deve essere effettuata solo da persone con conoscenze specialistiche e consultandosi con il produttore. Una regolazione errata può causare danni allo schermo di proiezione.

ESCLUSIONE DI RESPONSABILITÀ

Le informazioni contenute in questo documento sono soggette a modifiche senza preavviso da parte del produttore. Le modifiche saranno aggiunte alle versioni successive di questo manuale. Si escludono errori.

ISTRUZIONI PER LA CURA

Non pulire MAI lo schermo con alcool o altri detergenti contenenti solventi. Utilizzare solo un panno morbido e pulito. Se necessario, è possibile rimuovere lo sporco dalla superficie con una soluzione di sapone neutro (max. 5%). Evitare assolutamente il contatto con oggetti appuntiti o taglienti. Questi potrebbero danneggiare in modo permanente il tessuto dello schermo di proiezione. Per ulteriori istruzioni, consultare le istruzioni dello schermo di proiezione allegate.

DATI TECNICI

Tensione: 220 V \~ 240 V, 50 Hz

Consumo: 130 W (MAX)

0,4 W (standby)

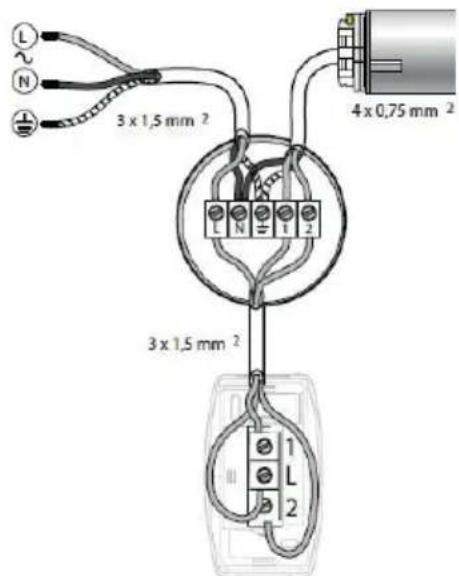

L N 3 x 1,5 mm 2 4 x 0,75 mm 2 3 x 1,5 mm 2 1 L 2

Morsetto Rete Motore (EUR) Motore (US)
L Fase (L)
N Punto zero (N) Blu Bianco
	Messa a terra (⊖)	Giallo Verde	Verde
1		Marrone o nero	Rosso o nero
2		Marrone o nero	Rosso o marrone

VOLUME DI FORNITURA

1x schermo 1x interruttore a parete 2x tappi laterali 2x staffe di montaggio

2x fi ssaggi in plastica

NOTA DI INSTALLAZIONE

Prima dell'installazione, verifi care che tutti i componenti sopra elencati siano inclusi! Se mancano dei componenti, contattare il rivenditore presso il quale è stato acquistato il prodotto e attendere il completamento dell'installazione.

Lo schermo può essere installato a parete o a soffi tto. Se necessario, procurarsi il materiale di montaggio adatto alla superfi cie di installazione.

INSTALLAZIONE ELETTRICA

1. Montare l'alloggiamento dell'interruttore facendo passare i cavi di corrente attraverso l'alloggiamento verso l'esterno e fissando l'interruttore alla superficie con le viti in dotazione.

2. Inserire i pulsanti nella cornice.

3. Cablare il retro dei pulsanti secondo lo schema di cablaggio sopra riportato.

4. Inserire con cautela i pulsanti nell'alloggiamento dell'interruttore e chiuderlo con il coperchio dell'interruttore.

MONTAGGIO A PARETE (AVVITATO)

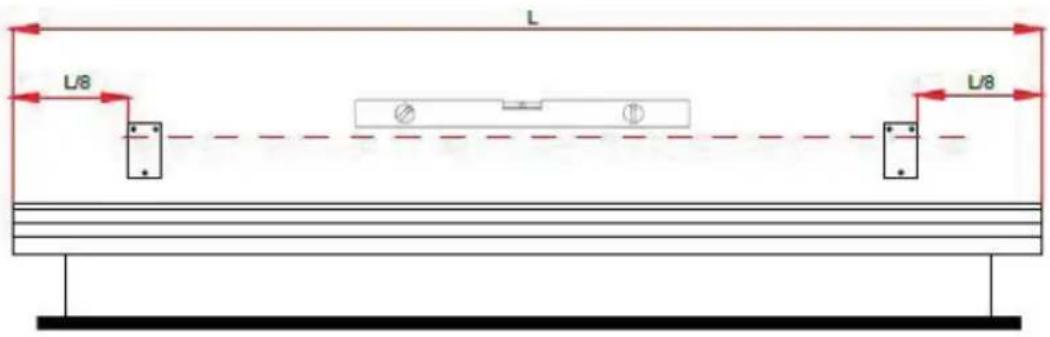

Misurare la lunghezza dell'involucro, dividere questo valore per 8 e posizionare le staffe di montaggio secondo il disegno sopra riportato.

Tracciare una linea per installare le due staffe di montaggio allineate. Utilizzare le staffe di montaggio come modello e contrassegnare i fori sulla parete con una matita. Quindi praticare i fori in base alle marcature con un trapano e inserire i tasselli adatti nei fori (i tasselli devono essere ben inseriti nei fori). Fissare le staffe di montaggio alla parete con viti adeguate.

148 123 152 86 29

MONTAGGIO A SOFFITTO (AVVITATO)

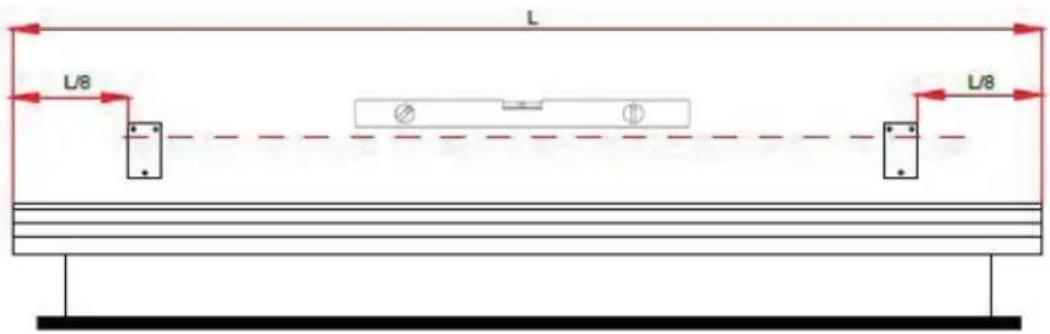

Misurare la lunghezza dell'involucro, dividere questo valore per 8 e posizionare le staffe di montaggio secondo il disegno sopra riportato.

Tracciare una linea per installare le due staffe di montaggio allineate. Utilizzare le staffe di montaggio come modello e contrassegnare i fori sul soffitto con una matita. Quindi praticare i fori in base alle marcature con un trapano e inserire i tasselli adatti nei fori (i tasselli devono essere ben inseriti nei fori). Fissare le staffe di montaggio al soffitto con viti adeguate.

148 123 132 86

1

2

Quindi sollevare l'alloggiamento dello schermo facendosi aiutare da una seconda persona e inserirlo con cautela nelle staffe di montaggio. Assicurarsi che i profili dell'alloggiamento si inseriscano nei ganci delle staffe di montaggio. A questo punto, lasciar scivolare lentamente l'involucro verso il basso e rilasciarlo solo quando l'involucro sia ben trattenuto dalla staffa (in ciascuno dei due ganci).

AVVISO IMPORTANTE

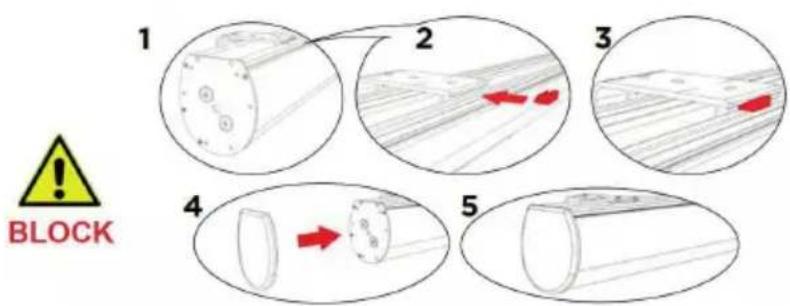

1 2 3 4 BLOCK 5

Il montaggio sicuro è garantito solo se i fusibili in plastica allegati (contrassegnati in rosso nell'immagine precedente) sono inseriti dalla parte anteriore su ciascuna staffa di montaggio secondo il disegno sopra riportato. È importante che si innestino udibilmente in posizione quando vengono inseriti.

Importante: se questi fissaggi in plastica non sono disponibili in quantità suficiente, lo schermo non deve essere messo in funzione. Per la sostituzione, rivolgersi al rivenditore o direttamente a celexon.

Premere i tappi laterali sull'alloggiamento dello schermo: il montaggio è ora completo.

INFORMAZIONI SULLA CONFORMITÀ UE

Produttore: celexon Europe GmbH

Indirizzo: Gutenbergstraße 2, 48282 Emsdetten, DE

Denominazione del prodotto: Motor Chroma Key celexon Green Screen

I prodotti contrassegnati dal simbolo CE sono conformi a tutti i requisiti delle corrispondenti direttive UE. La dichiarazione di conformità UE può essere scaricata dal seguente indirizzo:

Il simbolo indica la raccolta differenziata dei dispositivi elettrici ed elettronici nei Paesi dell'UE. Non gettare il dispositivo nei rifiuti domestici. Informarsi sul sistema di ritiro in vigore nel proprio Paese e contattare l'autorità locale o il punto di raccolta dei rifiuti pericolosi e di riciclaggio in caso di domande sul processo di smaltimento.
