BRUKSANVISNING Motor Chroma Key Green Screen Celexon

Tack för köpet på denna produkt.

För maximal effekt och säkerhet, läs igenom bruksanvisningen noga innan påbörjandet av en anslutning eller användning av produkten. Behåll även denna anvisning för fram- tida referens.

OBSERVERA

Syftet med denna bruksanvisning är att göra dig bekant med användningen av denna produkt. Förvara därför dessa anvisningar på ett säkert ställe, för att kunna hänvisa till dem när som helst.

• Se det bifogade databladet med ytterligare säkerhets- och användningsinstruktioner före installation.
• Påbörja inte montering, innan du har läst och förstått hela bruksanvisningen.
• För att garantera en säker montering, installera produkten med en annan person.
• Ta ut produkten ur förpackningen och ta undan all förpackningsmaterial. Var noggrann med att det inte finns något material kvar varken på eller i produkten. Om du märker att förpackningen är skadad, kontrollera då även ifall produkten är skadad.
• Om du märker någon yttre skada på enheten eller oväntad eller ovanlig funktion, fortsätt inte att använda produkten.
• Kontakta omedelbart den återförsäljare som du köpte produkten av eller celexon direkt (webb: www.celexon.se, e-post: [e-mail]) för ytterligare information.
• För att säkerställa en problemfri drift får produkten endast användas inomhus, den är INTE lämplig för utomhusbruk.
• Användning av produkten och dess tillbehör är förbjuden för barn under 16 år.
• Se till att inga barn leker med produkten eller vistas i närheten av den utan övervakning. Personer får inte stå under produkten (hängande last).
• Modifiering eller ändring av produkten är förbjuden och försämrar produktsäkerheten!
• OBS! Öppna aldrig produkten utan tillständ. Utför inga reparationer själv.
• Använd inte produkten i närheten av gas- eller vattenapparater eller i dammiga miljöer.
• Hantera produkten med försiktighet. Den kan skadas av stötar, slag eller fall, även från en låg höjd.
• Förvara produkten borta från fukt och värme.
• Doppa aldrig produkten i vatten eller annan vätska.
• Använd produkten endast på avsett sätt. All annan användning kan leda till personskador, skador på produkten eller dess omgivning.
• Vid montering av produkten, dra åt skruvarna, men inte för hårt. Om du drar åt för hårt (t.ex. med en elektrisk skruvmejsel) kan det orsaka skador och påverka dukens säkra fäste.

• Upphängda laster måste kontrolleras minst två gånger om året med avseende på styrka och bärförmåga.

• Barn får inte använda duken eller leka under den utan uppsikt.

• OBS! Enheten stängs jämnt och tätt när den är indragen - håll fingrar, händer eller andra smådelar borta från öppningen.
• Alla ledningar och kablar får inte utsättas för ytterligare belastning och måste förläggas på ett sådant sätt att de inte skadas eller krossas.
• Om du inte följer ovanstående instruktioner kan det leda till personskador och skador på produkten eller utrustning som är ansluten till den. Felaktig installation eller användning kan också leda till att garantin upphör att gälla.
• Om du är osäker på hur produkten ska användas, kontakta kvalificerad personal, din återförsäljare eller celexon direkt (webb: www.celexon.se, e-post: [e-mail]).
• Tekniska ändringar och fel förbehålles.

Tillverkaren tar inget ansvar för skador på egendom eller personskador om duken används utanför de rekommenderade specifikationerna eller om den är felaktigt installerad. Använd inte duken i närheten av värmare eller luftkonditioneringsapparater.

Montera inte heller produkten i direkt solljus eller framför ett fönster. På grund av den temperaturkänsliga PVC-ytan kan permanenta skador uppstå på projektordukens yta.

Vi rekommenderar att du väntar ca 2 timmar efter leverans innan du installerar duken. Detta gör att duken kan acklimatisera sig, särskilt när duken flyttas från en kall till en varm miljö (eller tvärtom).

Undvik att smutsa ner tygets yta. Det kan vara svårt att få den ren igen. Dra alltid tillbaka projektorduken efter varje användning.

Slutpunkternas positioner är redan optimalt inställda i fabriken och ska inte ändras. Särskilt när det gäller motoriserade dukar bör man alltid använda hela tygets längd för att få bästa möjliga planhet. Justering med några centimeter av de slutliga punkterna får endast utföras av personer med specialistkunskaper och i samråd med tillverkaren. Felaktig justering kan skada projektorduken.

ANSVARSFRISKRIVNING

Informationen i detta dokument kan ändras av tillverkaren utan förhandsbesked. Ändringar kommer att läggas till i senare versioner av denna handbok. Fel förbehållna.

SKÖTSELRÅD

Rengör ALDRIG duken med alkohol eller andra rengöringsmedel som innehåller lösningsmedel. Använd endast en mjuk och ren trasa. Vid behov kan smuts avlägsnas från ytan med en mild tvållösning (max. 5 %). Undvik kontakt med vassa eller spetsiga föremål. Det kan skada projektorduken permanent. För ytterligare anvisningar hänvisas till de medföljande anvisningarna för projektorduken.

TEKNISK INFORMATION

Spänning: 220 V \~ 240 V, 50 Hz

Förbrukning: 130 W (MAX)

0,4 W (Standby)

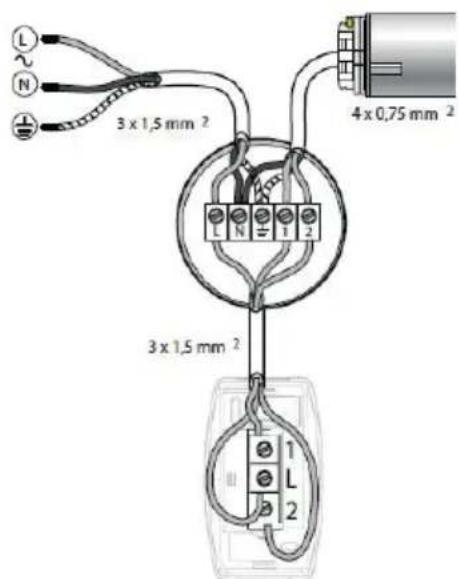

L N 3 x 1,5 mm 2 4 x 0,75 mm 2 3 x 1,5 mm 2 1 L 2

Klämma Nät Drift	(EUR) Drift (US)
L Fas (L)
N Noll punkt (N) Blå Vit
	Jordning (⊖)	Gul Grön Grön
1 Brun o. Svart Röd o. Svart
2 Brun o. Svart Röd o. Brun

LEVERANSENS OMFATTNING

1x Projektorduk 1x Väggströmbrytare 2x Sidokåpa 2x Monteringsfäste

Kontrollera före installationen om alla delar som anges ovan ingår! Om delar saknas, kontakta återförsäljaren som du köpte produkten av och vänta tills installationen är klar.

Duken kan monteras på väggen eller i taket. Skaffa lämpligt monteringsmaterial för installationsytan.

ELEKTRISK INSTALLATION

1. Montera switchhöljet genom att leda de strömförande kablarna genom höljet till utsidan och fäst switchen på ytan med de medföljande skruvarna.

2. Sätt in tryckknappar i ramen.

3. Anslut kablar till tryckknapparens baksida enligt kopplingsschemat ovan.

4. Sätt försiktigt in knapparna i växelhuset och stäng det med växelskyddet.

Mät längden på höljet och dividerar detta värde med 8 och placera monteringsfästena på följande sätt enligt ritningen ovan.

Rita en linje för att installera de två monteringsfästena i enlighet med varandra. Använd monteringsfästena som mall och markera hålen på väggen med en penna. Borra sedan hål enligt markeringarna med en borrmaskin och sätt in lämpliga pluggar i hålen (pluggarna måste sitta fast i hålen). Fäst monteringsfästena på väggen med lämpliga skruvar.

152 86 148 123 29

Mät längden på höljet och dividerar detta värde med 8 och placera monteringsfästena på följande sätt enligt ritningen ovan.

Rita en linje för att installera de två monteringsfästena i enlighet med varandra. Använd monteringsfästena som mall och markera hålen i taket med en penna. Borra sedan hål enligt markeringarna med en borrmaskin och sätt in lämpliga pluggar i hålen (pluggarna måste sitta fast i hålen). Fäst monteringsfästena i taket med lämpliga skruvar.

148 123 132 86

1

2

Lyft nu skärmhöljet med två personer och sätt in det synligt i monteringsfäste-na. Se till att höljeprofilerna griper in i monteringsfästenas krokar. Låt nu höljet glida ner långsamt och släpp först när höljet verkligen hålls fast av fästet (i var och en av de två kroköglorna).

VIKTIG INFORMATION

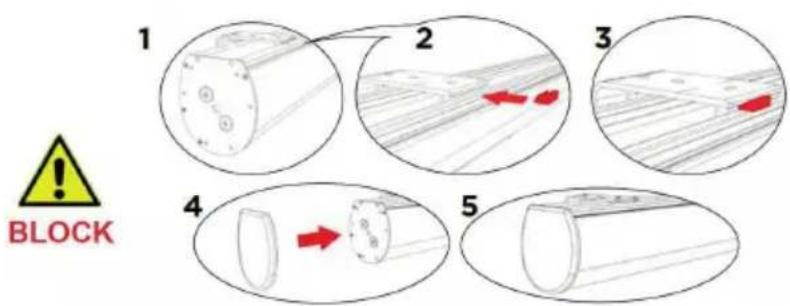

1 2 3 4 BLOCK 5

Säker montering garanteras endast om de medföljande plastsäkringarna (markerade med rött i bilden ovan) sätts in framifrån på varje monteringsfäste enligt ritningen ovan. Det är viktigt att de låses märkbart när de sätts in.

Viktigt: Om det inte finns tillräckligt många av dessa plastsäkringar får duken inte tas i bruk. Kontakta din återförsäljare eller celexon direkt för att få en ny.

Pressa fast sidoöverdragen på skärmhuset - detta avslutar monteringen.

INFORMATION OM EU-ÖVERENSSTÄMMELSE

Tillverkare: celexon Europe GmbH

Produkter med CE-märkning uppfyller alla krav i de relevanta EU-direktiven. EU-försäkran om överensstämmelse kan laddas ner från följande adress: www.celexon.de/zertifikate

Symbolen visar att elektrisk och elektronisk utrustning samlas in separat i EU-länderna. Släng inte apparaten i hushållsavfallet. Ta reda på vilket återvinningssystem som gäller i ditt land och kontakta din lokala myndighet eller din lokala mottagningsplats för återvinning och farligt avfall om du har några frågor om avfallshanteringen.
