GEBRUIKSAANWIJZING VIX 644 C E INDESIT

Voorzorgsmaatregelen en advies,50 Onderhoud en verzorging,51 Technische beschrijving van de modellen,51

Précautions et conseils, 20 Nettoyage et entretien,21 Description technique des modèles,21

Beschreibung des Gerätes- Bedienfeld,53 • Le présent appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes présentant des capacités physiques, sensorielles ou mentales réduites ou n’ayant pas l’expérience ou les connaissances nécessaires, à condition qu’ils soient sous bonne surveillance ou qu’ils aient reçu les instructions nécessaires pour une utilisation de l’appareil en toute sécurité et à condition qu’ils se rendent compte des dangers encourus. Les enfants ne doivent pas jouer avec l’appareil. Les opérations de nettoyage et d’entretien ne doivent pas être effectuées par des enfants non surveillés. • ATTENTION : laisser un récipient de cuisson contenant de l’huile ou de la graisse sur le foyer est dangereux et risque d’entraîner un incendie • Il ne faut JAMAIS essayer d’éteindre une flamme ou un incendie avec de l’eau ! Il faut éteindre l’appareil et couvrir la flamme avec un couvercle, par exemple, ou avec une couverture anti-feu. • ATTENTION : risque d’incendie : ne pas laisser d’objets sur les surfaces de cuisson. • ATTENTION : si la surface vitrocéramique est fêlée, éteindre l’appareil afin d’éviter tout risque d’électrocution. • Ne jamais nettoyer l’appareil avec des nettoyeurs vapeur ou haute pression. •Cet appareil ne peut pas être allumé au moyen d’un temporisateur extérieur ou d’un système de commande à distance séparé. • Ne pas poser d’objets métalliques (couteaux, cuillères, couvercles, etc.) sur la table car ils risquent de devenir brûlants. • Après utilisation, éteindre la table de cuisson à l’aide de son dispositif de commande et ne pas se fier uniquement à son détecteur de casserole.

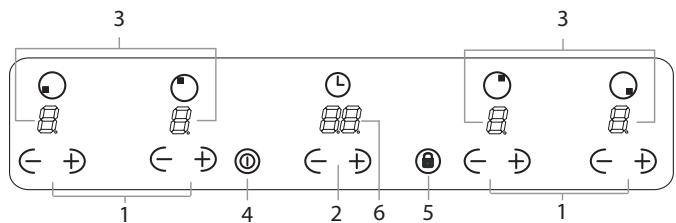

Description de l'appareil

Le bandeau de commande décrit dans le présent manuel n'est qu'un exemple représentatif : il peut ne pas correspondre exactement au bandeau de votre appareil.

Lorsque vous utilisez le bandeau de commande tactile :

• N'utilisez pas les gants • Utilisez un doigt propre • Touchez le verre en douceur

1 La touche d'AUGMENTATION(+)/de DIMINUTION(-)

DE PUISSANCE - contrôle le niveau de puissance de chaque foyer 2 La touche d'AUGMENTATION(+)/de DIMINUTION(-) DU TEMPS - contrôle le temps de cuisson des foyers 3 l'indicateur de PUISSANCE DU FOYER -signale le niveau de puissance de chaque foyer 4 La touche ON/OFF pour allumer ou éteindre l'appareil. 5 La touche de VERROUILLAGE DES BANDEAUX DE COMMANDES pour empêcher toute intervention extérieure sur les réglages de la table de cuisson et pour signaler le verrouillage des bandeaux de commande 6. .Afficheur PROGRAMMATEUR -pour afficher le temps programmé pour la cuisson. ! Pour plus d'informations sur les fonctions du bandeau de commande, voir « Mise en marche et utilisation » . ! Ce produit est conforme aux exigences de la dernière Directive européenne sur la limitation de consommation d'énergie en mode veille. Si aucune opération n'est effectuée pendant 2 minutes, après que les voyants d'indication de chaleur résiduelle soient désactivés et que le ventilateur s'arrête (si disponible), l'appareil s'arrête automatiquement. L'appareil est de nouveau en marche une fois que vous appuyez sur la touche ON/OFF. ! Selon le nombre de zones de chauffage/cuisson de la plaque, les TOUCHES DE SÉLECTION DU FOYER varient entre 3 et 4

! Conservez tous les emballages hors de la portée des enfants. Il peuvent présenter un risque d'étouffement ou de suffocation (voir Précautions et conseils).

! L'installation de l'appareil doit être effectuée par un professionnel qualifié, conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, à des animaux ou à des biens.

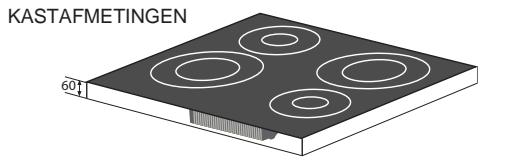

Pour garantir le bon fonctionnement de l'appareil, utilisez un meuble approprié. • Le matériau du plan d'appui doit être thermorésistant à une température d'environ 100°C. • En cas d'installation de l'appareil sur un four, ce dernier doit être équipé d'un dispositif de refroidissement par ventilation forcée. • Évitez d'installer la plaque de cuisson au-dessus d'un lave-vaisselle : dans le cas contraire, prévoir une séparation étanche entre les deux appareils.Aération Pour permettre une bonne aération et pour éviter toute surchauffe autour des surfaces, la plaque de cuisson doit être positionnée comme suit :

• À au moins 40 mm du mur arrière ou de toutes autres surfaces verticales.

• Afin de garder une distance minimale de 20 mm entre la découpe d'encastrement et le meuble en dessous. • Les meubles jouxtant l'appareil, dont la hauteur est supérieure à celle du plan de cuisson, doivent être placés à au moins 600 mm du bord du plan. Fixation Il est impératif d'assurer l'encastrement de l'appareil sur un

plan d'appui parfaitement plat. Toutes déformations causées par une mauvaise fixation pourraient altérer les caractéristiques de la plaque de cuisson, ainsi que ses performances.

La longueur de la vis de réglages des crochets de fixation doit être réglée avant leur montage selon l'épaisseur du plan d'appui : • épaisseur de 3,5 mm : vis de 9,5 mm

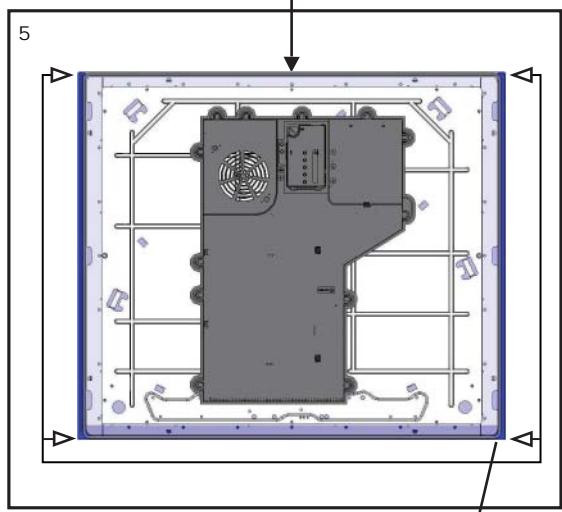

4 ressorts de centrage dans les trous prévus sur chaque côté de la table, en leur milieu.

2. Insérez la table de cuisson dans la découpe prévue, bien au centre et appuyez tout autour du cadre pour que la table adhère parfaitement au plan d'appui. ! Les vis des ressorts de centrage doivent être accessibles. ! Conformément aux normes de sécurité, après

encastrement, l'appareil ne doit plus être en contact avec les parties électrifiées.

! Toutes les parties servant de protection de l'appareil doivent être fixées de manière à ne pouvoir être enlevées qu'à l'aide d'un outil.

Raccordement électrique

! Le raccordement de la plaque de cuisson et celui

d'un éventuel four à encastrer doivent être effectués séparément, pour des raisons de sécurité et pour un démontage plus facile du four.

Tension type et fréquence réseau

La plaque est équipée d'un câble d'alimentation prévu pour raccordement monophasé. Raccordez les fils en respectant les indications du tableau et des dessins suivants :

Tension type et fréquence réseau

En cas de raccordement direct au réseau, il faut installer un interrupteur à coupure omnipolaire avec un minimum de 3 mm d'écartement entre les contacts.

! L'installeur est responsable du bon raccordement électrique de l'appareil et du respect des normes de sécurité.

Mise en marche et utilisation

• La prise est compatible avec la fiche de l'appareil. dans le cas contraire, demandez à un technicien agréé de la remplacer. N'utilisez pas de rallonges ou de fiches multiples. ! Une fois l'appareil installé, le câble d'alimentation et la prise électrique doivent être facilement accessibles. ! Le câble ne doit être ni plié, ni excessivement écrasé. ! Le câble doit être vérifié régulièrement et remplacé par un technicien agréé. ! Le fabricant décline toute responsabilité en cas de non-respect des normes de sécurité énumérées ci-dessus. ! Ne retirez ni ne remplacez le câble d'alimentation sous aucun prétexte. Toute opération d'enlèvement ou de remplacement annule automatiquement la garantie et la marque CE. INDESIT décline toute responsabilité en cas d'accidents ou de dommage causés par l'enlèvement ou le remplacement du câble d'alimentation d'origine. Seul le remplacement effectué par le technicien agréé INDESIT et utilisant une pièce détachée originale, est autorisé. ! La colle utilisée pour les joints laisse des traces de

graisse sur le verre. Nous vous conseillons de les éliminer avant utilisation de l'appareil, à l'aide d'un produit nettoyant non abrasif. Au cours des premières heures d'utilisation, l'odeur de caoutchouc qui pourrait se dégager, disparaîtra très vite.

! Vous entendrez un bip quelques secondes après la mise sous tension de la plaque de cuisson. Vous pouvez alors mettre votre table de cuisson en marche. Types de bruit lors du fonctionnement normal de la plaque de cuisson : • Bourdonnement : Il est dû à la vibration des éléments métalliques qui composent le générateur et le récipient de cuisson ; il est produit par le champ électromagnétique nécessaire à la montée en température, il augmente au fur et à mesure que le niveau de puissance du générateur augmente. • Léger sifflement : Il se fait entendre lorsque la casserole posée sur le foyer est vide ; une fois que vous remplissez la casserole d'aliments ou d'eau, le bruit s'arrête. • Crépitement : Il s'agit d'un bruit provoqué par la vibration des matériaux formant le fond de la casserole, lorsqu'ils sont traversés par des courants parasites dus au champ électromagnétique (induction) ; il est plus ou moins intense, en fonction du matériau utilisé et il diminue au fur et à mesure que les dimensions de la casserole augmentent. • Sifflement intense : Il se produit lorsque les deux éléments à induction du même groupe fonctionnent

Activation de la plaque de cuisson

simultanément à leur puissance maximale et/ou lorsque la fonction booster est insérée sur le plus grand élément à induction tandis que l’autre est autorégulé. Le bruit diminue une fois que le niveau de puissance de l’élément à induction autorégulé baisse ; il est généralement causé par plusieurs couches de matériaux différents formant le fond de la casserole.

• Bruit du ventilateur : Pour un fonctionnement correct de la table et pour garantir la sécurité des composantes électriques contre tout risque de surchauffe, il est nécessaire d'activer un ventilateur. Le ventilateur fonctionne à sa puissance maximale lorsque le plus grand générateur est à son niveau de puissance maximum ou lorsque la fonction booster est insérée ; dans tous les autres cas, il fonctionne à sa puissance intermédiaire selon la température détectée. De plus, le ventilateur peut continuer à fonctionner même après désactivation de la table de cuisson, si la température détectée est élevée. Les différents types de bruits énumérés ci-dessus sont causés par la technologie d'induction et ne sont pas forcément des défauts de fonctionnement. ! Une pression prolongée sur les touches (-) ou (+) permet l'avancement rapide des minutes et du minuteur.

Conditions initiales d'éclairage

Lorsque l'alimentation est d'abord appliquée à la surface de cuisson, le bandeau de commande tactile effectue un processus d'étalonnage pour les touches tactiles, ce qui nécessite un faible niveau de lumière ambiante dans la zone des touches tactiles. Si au cours de ce processus d'étalonnage un éclairage ambiant excessif est détecté, l'interface d'utilisateur affiche « FL » (erreur de lumière ambiante infrarouge) et le processus de calibration du bandeau de commande est suspendu. Pour rectifier le processus, tout éclairage qui pourrait affecter le processus d'étalonnage doit être éteint (par exemple l'éclairage de la hotte aspirante halogène). L'erreur disparaît lorsque l'éclairage ambiant satisfaisant est détecté et la procédure d'étalonnage du bandeau de commande tactile va maintenant s'achever de manière satisfaisante. -L'erreur « FL » ne peut être générée dans environ 3s de la puissance initiale appliquée à la surface de cuisson. -Désactivez tout éclairage de la hotte aspirante et l'éclairage dirigé vers la table de cuisson lorsque l'alimentation est d'abord appliquée à la table de cuisson. -Une fois le processus de calibrage initial du bandeau de commande tactile terminé, (environ 3s) toute hotte aspirante ou autre éclairage peuvent être activés normalement et n'affecteront pas le fonctionnement du bandeau de commande tactile.

* N'existe que sur certains modèles.

La table de cuisson est mise en marche lorsqu'un signal sonore retentit et les afficheurs des foyers affichent "0" 5 sec après l'extinction de la table de cuisson, sans aucune erreur / alarme ou chaleur résiduelle à afficher,

. la commande éteint le voyant (KEYLOCK LED) afin de réduire la consommation d'énergie. Dès que nous appuyons sur une touche, le voyant (KEYLOCK LED) s'allume et l'appareil peut continuer à fonctionner comme à l'habitude.

L'extinction de la table de cuisson est signalée par 3 signaux sonores.

Réglage de gestion d'énergie

La limite de puissance maximale de la table de cuisson (7200W) peut être réduite par l'utilisateur à 2 800 W, 3 500 W ou 6 000 W (Limites de puissance ECO). Pour fixer une nouvelle limite de puissance de la table de cuisson : ·Pendant les 30 premières secondes suivant le branchement de l'appareil ·Les commandes doivent être déverrouillées et tous les chauffages désactivés ·Appuyez en même temps les touches [+] et [-] des éléments chauffants d'extrémité gauche et droite. ·Après cette action, un signal sonore retentit et les caractères "Po" apparaissent dans l'afficheur du minuteur et la "Limite de puissance réelle de la table de cuisson" est indiquée sur les afficheurs de l'élément chauffant de l'extrémité gauche et droite. Pour sélectionner une nouvelle limite de puissance :

·Avec les touches (+) et (-), vous pouvez augmenter le niveau de puissance. Les différents niveaux de puissance disponibles sont : 2 800W, 3 500W, 6 000W ou

7 200W. Lorsque le niveau de puissance est à 7 200W, si vous pressez les touches [+] ou [-], alors le niveau de puissance devient 2 800W. Pour achever l'enregistrement de la nouvelle limite de puissance de la table de cuisson : ·Appuyez en même temps les touches [+] et [-] des éléments chauffants d'extrémité gauche et droite. ·Une fois l'opération terminée, le niveau de puissance de votre table de cuisson est enregistré et le système peut être réinitialisé. Pour achever l'opération sans enregistrer les modifications : ·Si pendant 60 secondes vous n'observez aucune action, alors les modifications ne sont pas enregistrées et le système peut être réinitialisé.

Comment activer les foyers

Chaque foyer est allumé et commandé à l'aide des touches de PUISSANCE (-) et (+) , qui sont utilisées simultanément pour le réglage de puissance. Pour commencer à utiliser un foyer, réglez le niveau de puissance désiré (entre 0 et 9) à l'aide des touches de PUISSANCE (-) et (+) Appuyez et maintenez enfoncée la touche de PUISSANCE (-) pour régler le niveau de puissance immédiatement sur “9” Appuyez de suite les touches de PUISSANCE (+) et (-) pour revenir au niveau de puissance “0” Si le niveau de puissance est sur "0", appuyez et maintenez enfoncée la touche (+) pour augmenter rapidement le niveau de puissance.

Fonction d'ébullition rapide- « Booster »

La fonction booster correspondant à certains foyers peut être utilisée pour économiser les temps de chauffage. Pour l'activer, appuyez la touche de PUISSANCE (+) au-dessus du niveau 9. Cette fonction suralimente la puissance à 1 600 W ou 2 000 W, selon la dimension du foyer concerné. L'activation du booster est signalée par un signal sonore, et la lettre 'P' apparaît sur l'afficheur correspondant au foyer sélectionné La fonction booster fonctionne pendant 10 minutes maximum. Après ces10 minutes, un bip se fait entendre et le foyer rentre au niveau « 9 »

Avec le chauffage au niveau Booster, si vous pressez la touche [+], un bip signale une erreur et il n'y a aucune modification du réglage de cuisson. Avec le chauffage au niveau Booster, si vous pressez la touche [-], un bip se fait entendre et la puissance de cuisson est réduite à 9.

Comment désactiver les foyers

Pour éteindre un foyer, appuyez sur les touches de sélection de PUISSANCE (-) et (+) au même moment. Un bip sonore retentit et l'afficheur correspondant indique “0”.

Utilisation du minuteur

! Il est possible de programmer tous les foyers pour une durée comprise entre 1 et 99 minutes. 1.Activer le minuteur en appuyant sur les touches AUGMENTATION / DIMINUTION DU TEMPS. Un signal sonore retentit, l'afficheur du minuteur indique un "00" et l'afficheur du foyer montre un "t" qui clignote, indiquant que le foyer doit être sélectionné. 2 Sélectionnez le foyer souhaité en appuyant sur l'une des touches de foyer (+) ou (-). Un signal sonore retentit, le voyant LED à côté de l'afficheur du foyer commence à clignoter si aucune puissance n'est sélectionnée, ou est activé si l'une des puissances est sélectionnée. L'afficheur du minuteur commence à clignoter indiquant que le temps doit être choisi 3. Réglez la durée de cuisson souhaitée en appuyant sur les touches AUGMENTATION / DIMINUTION DU TEMPS. ! L'utilisateur peut sélectionner un seul élément chauffant à la fois. !En appuyant et en maintenant enfoncées les touches + et - , vous augmentez la vitesse de sélection de la durée. ! Si le temps n'est pas sélectionné au bout de 10 secondes, le minuteur s'éteint. ! Si le temps sélectionné est "00" au bout de 10 secondes, le minuteur s'éteint.

Mise en marche du minuteur programmateur.

Le compte à rebours commence 10 secondes après la dernière utilisation des touches AUGMENTATION (+)/ DIMINUTION (-) DU TEMPS. Si l'une des puissances est sélectionnée, un signal sonore retentit et l'afficheur du minuteur cesse de clignoter. La même opération est effectuée sur l'élément chauffant led. La dernière minute sera affichée en secondes. ! Lorsque le minuteur est en compte à rebours, l'utilisateur peut changer le temps à n'importe quel moment en appuyant sur les touches AUGMENTATION / DIMINUTION DU TEMPS. Ensuite, le compte à rebours du minuteur s'arrête et le minuteur passe au mode sélection de temps dans l'attente d'une sélection de temps.

! Lorsque tous les foyers ne sont pas alimentés, et l'un d'entre eux est temporisé à la puissance zéro, la fonction de verrouillage est activée après 1 minute.

Pendant le fonctionnement de la table de cuisson, il est possible de verrouiller les commandes du four afin d'éviter toutes interventions extérieures sur le réglage (par les enfants, lors du nettoyage, etc.). pour verrouiller le bandeau

Appuyez sur la touche de commande : -le voyant s'allume et un bip sonore se fera entendre. Pour utiliser toutes les commandes (ex. l'arrêt de cuisson), vous devez désactiver cette fonction. Pressez la touche

• Assurez-vous que la base des casseroles est toujours sèche et propre, pour garantir un bon contact et une longue durée de vie des foyers et des casseroles.

• Évitez d'utiliser les mêmes casseroles que sur les brûleurs à gaz : la concentration de chaleur sur les brûleurs à gaz peut déformer le fond de la casserole, qui perd ainsi de son adhérence.

pendant un moment, le voyant s'éteint et la fonction de verrouillage est désactivée.

Toutes les touches sur la sélection du foyer seront verrouillées si : la table de cuisson est désactivée, si le verrouillage du bandeau de commande est activé ou en cas d'erreur sur la table de cuisson..

Dispositifs de sécurité

Désactivation de la plaque de cuisson

Le signe "u" sur l'écran apparaît si après avoir sélectionné le foyer, la casserole n'est pas posée sur un élément chauffant, ou pour signaler :

Pressez la touche pour désactiver votre appareil - ne comptez pas uniquement sur le capteur de casserole.

Si le verrouillage du bandeau de commande est activé, alors les commandes resteront verrouillées même après la mise en marche à nouveau de la plaque de cuisson. Pour activer à nouveau la plaque, vous devez d'abord désactiver la fonction de verrouillage.

Conseils d'utilisation de l'appareil

! Utilisez des récipients dont le matériau est compatible avec l'induction (matériau ferromagnétique). Nous recommandons l'utilisation des casseroles en : fonte, acier émaillé ou inox spécial induction. Pour vous assurer de la compatibilité d'un récipient, effectuez un test avec un aimant.

Détection de récipient

Chaque foyer est équipé d'un dispositif de détection de casserole. Le foyer n'émet de chaleur qu'en présence d'une casserole adaptée.

• Une casserole incompatible,

• Une casserole avec un très petit diamètre, • que la casserole a été soulevée. Si après10 sec. aucune casserole n'est placée sur le foyer, un signal d'avertissement est émis. Si après 60 sec. aucune casserole n'est placée sur le foyer, le foyer s'éteint.

Protection contre la surchauffe

Par exemple : le foyer arrière droit est réglé à 5 et s'éteindra après 5 heures de fonctionnement continu, tandis que le foyer avant gauche est réglé à 2 et s'éteindra après 8 heures.

En cas d'erreur, l'appareil tout entier ou le(s) foyer(s) est(sont) éteint(s), un bip retenti (uniquement si un ou plusieurs foyers sont activés), l'écran affiche une lettre « F » ainsi que le code d'erreur (un numéro d'index ou une lettre) en alternance. Si le problème persiste, veuillez contacter le Service technique.

Cuisson vive • Un débordement sur le bandeau de commande. • Une pression prolongée sur une touche. Tous ces cas énumérés ci-dessus peuvent déclencher un signal sonore. Veuillez éliminer la cause du dysfonctionnement afin d'arrêter le signal sonore. Le cas échéant, le signal sonore continue à retentir et la plaque s'éteint.

Si la désactivation résulte d'une erreur d'activation des touches, le bandeau de commande tactile agit comme ci-dessus.

- 2004/108/CEE du 15/12/04 (Compatibilité électromagnétique) et modifications successives

- 93/68/CEE du 22/07/93 et modifications successives. - 1275/2008 stand-by/off mode.

• Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages. • Ne pas toucher à l’appareil si l’on est pieds nus ou si l’on a les mains ou les pieds mouillés ou humides. • Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d’emploi. Ne pas utiliser la table comme plan de dépose ou comme planche à découper. • Le plan vitrocéramique résiste aux chocs mécaniques, il peut toutefois se fendre (ou même se briser) sous l’effet d’un choc provoqué par un objet pointu, tel qu’un ustensile par exemple. Dans ce cas, débrancher immédiatement l’appareil du réseau électrique et s’adresser à un centre d’assistance technique. • Eviter que le cordon d’alimentation d’autres petits électroménagers touche à des parties chaudes de la table de cuisson. • Ne pas oublier que la température des foyers reste assez élevée pendant trente minutes au moins après leur extinction. La chaleur résiduelle est aussi signalée par un voyant (voir Mise en marche et Utilisation). • Garder à bonne distance de la table de cuisson tout objet qui pourrait fondre, des objets en plastique ou en aluminium par exemple, ou des produits à haute teneur en sucre. Faire très attention aux emballages, au film plastique et au papier aluminium : au contact des surfaces encore chaudes ou tièdes, ils risquent d’endommager gravement la table. • S’assurer que les manches des casseroles soient toujours tournés vers l’intérieur de la table de cuisson pour éviter tout risque d’accident. • Ne pas tirer sur le câble pour débrancher la fiche de la prise de courant.

• N’effectuer aucune opération de nettoyage ou d’entretien sans avoir auparavant débranché la fiche de la prise de courant.

• Il n’est pas prévu que cet appareil soit utilisé par des personnes (enfants compris) présentant des capacités physiques, sensorielles ou mentales réduites ou qui n’ont pas l’expérience ou les connaissances indispensables, à moins qu’elles ne le fassent sous la surveillance de quelqu’un responsable de leur sécurité ou qu’elles aient été dûment formées sur l’utilisation de l’appareil. • Avis à toute personne portant un pacemaker ou autre implant médical actif : La table est conforme à toutes les réglementations en matière d’interférences électromagnétiques. Par conséquent, ce produit est parfaitement conforme à toutes les dispositions légales (directives 89/336/ CEE). Il a été conçu de manière à ne pas provoquer d’interférences à d’autres appareils électriques utilisés, pourvu que ceux-ci soient également conformes aux réglementations susmentionnées. La table induction génère des champs électromagnétiques à courte portée. Afin d’éviter tout risque d’interférence entre la table de cuisson et le pacemaker, ce dernier devra être fabriqué conformément à la réglementation en vigueur. A ce propos, nous ne pouvons assurer que la conformité de notre produit. Pour tous renseignements quant à la conformité ou à des problèmes éventuels d’incompatibilité, prière de s’adresser à son médecin traitant ou au fabricant du pacemaker. • S’assurer que les enfants ne jouent pas avec l’appareil. • Ne pas poser d’objets métalliques (couteaux, cuillères, couvercles, etc.) sur la table, ils risquent de devenir brûlants. • Le dispositif n’est pas destiné à être mis en œuvre par une minuterie externe ou un système de télécommande séparée.

• Mise au rebut du matériel d’emballage : se conformer aux réglementations locales, les emballages pourront ainsi être recyclés.

• La directive européenne 2002/96/CE relative aux déchets d’équipements électriques et électroniques (DEEE), prévoit que les électroménagers ne peuvent pas être traités comme des déchets solides urbains courants. Les appareils usagés doivent faire l’objet d’une collecte séparée pour optimiser le taux de récupération et de recyclage des matériaux qui les composent et empêcher tout danger pour la santé et pour l’environnement. Le symbole de la poubelle barrée est appliqué sur tous les produits pour rappeler qu’ils font l’objet d’une collecte sélective. Pour de plus amples renseignements sur la mise au rebut des électroménagers, les possesseurs peuvent s’adresser au service public prévu à cet effet ou aux commerçants.

Nettoyage et entretien

Mise hors tension Avant toute opération de nettoyage ou d’entretien couper l’alimentation électrique de l’appareil.

Nettoyage de l’appareil

! Ne jamais utiliser de détergents abrasifs ou corrosifs, tels que des bombes aérosols pour grilloirs et fours, des détacheurs et des anti-rouille, des poudres à récurer ou des éponges à surface abrasive : ils risquent de rayer irrémédiablement la surface. ! Ne jamais nettoyer l’appareil avec des nettoyeurs vapeur

• Pour un entretien courant, passer une éponge humide sur la surface de la table et essuyer avec du papier essuie-tout. • Si la table est particulièrement sale, frotter avec un produit d’entretien adapté au verre vitrocéramique, rincer et essuyer. • Pour enlever les salissures en relief, utiliser un grattoir prévu à cet effet. Intervenir dès que possible, ne pas attendre que l’appareil ait refroidi afin d’éviter toute incrustation des salissures. L’utilisation d’une éponge en fil d’acier inoxydable, spéciale verre vitrocéramique, imprégnée d’eau savonneuse donne d’excellents résultats. • Tout objet, matière plastique ou sucre ayant accidentellement fondu sur la table de cuisson doit être aussitôt enlevé à l’aide du grattoir tant que la surface est encore chaude.

• Une fois que la table est propre, elle peut être traitée avec un produit d’entretien et de protection spécial : celui-ci forme un film invisible qui protège la surface en cas de débordement accidentel. Opérer de préférence quand l’appareil est tiède ou froid.

• Prendre soin de toujours bien rincer à l’eau claire et d’essuyer la table : les résidus des produits pourraient en effet s’incruster lors d’une prochaine cuisson. Cadre en acier inox (uniquement pour les modèles avec encadrement) Un contact prolongé avec une eau très calcaire ou l’utilisation de nettoyants contenant du phosphore peuvent tacher l’acier inox. Nous conseillons de rincer abondamment et de bien essuyer après entretien. Il est préférable d’éliminer aussitôt tout débordement d’eau. ! Certaines tables ont un cadre en aluminium ressemblant à de l’acier inox. Ne pas utiliser de produits d’entretien et de dégraissage ne convenant pas pour l’aluminium.

Démontage de la table

Si le démontage de la table de cuisson s’avère nécessaire : 1. enlever les vis qui fixent les ressorts de centrage sur les côtés; 2. desserrer les vis des crochets de fixation dans les coins; 3. dégager la table de cuisson du meuble. ! Il est vivement déconseillé d’essayer d’accéder aux mécanismes internes pour tenter une réparation. En cas de panne, contacter le service d’assistance technique.

Description technique des modèles

L’induction est le procédé de cuisson le plus rapide. Contrairement aux plaques traditionnelles, le foyer n’émet aucune chaleur : la chaleur est produite à l’intérieur du récipient à condition que le fond de ce dernier soit en matériau ferromagnétique. Tables de cuisson

3 Las pantallas de POTENCIA DE ZONA DE COCCIÓN

- muestran el nivel de potencia seleccionado para cada zona de cocción 4 El botón Encendido/Apagado apaga el aparato encendido y apagado. 5 El botón BLOQUEO DEL PANEL DE CONTROL evita cambios accidentales en la configuración de la encimera y muestra que el panel de control se ha bloqueado. 6 La pantalla de TIEMPO - muestra el tiempo seleccionado. ! Para obtener información detallada sobre las funciones del panel de control consulte la sección “Puesta en marcha y uso”. ! Este producto cumple con los requisitos de la última Directiva Europea relativa a la limitación del consumo de potencia del modo de espera. Si no se lleva a cabo ninguna operación durante un período de 2 minutos, después de que las luces indicadoras de calor residual apaguen el aparato y detenga el ventilador (si lo hay), el aparato automáticamente cambia al modo apagado. El aparato vuelve al modo de funcionamiento una vez que el botón de Encendido/Apagado se presiona. ! Dependiendo del número de calentadores / zonas de cocción en la encimera los INDICADORES SELECCIONADOS DE ZONAS DE COCCIÓN pueden variar entre 3 y 4

! Mantenga todo el material de embalaje fuera del alcance de los niños. Se puede presentar un peligro de asfixia o sofocación (vea Precauciones y consejos).

! El aparato debe ser instalado por un profesional cualificado, de acuerdo con las instrucciones proporcionadas. La instalación incorrecta puede causar daños a las personas y los animales o puede lesionar bienes.

2. Coloque la encimera en el hueco, asegúrese de que está en una posición central y empuje hacia abajo en todo el perímetro hasta que la encimera se pegue a la superficie de apoyo.

! Los tornillos de los muelles de centrado deben

permanecer accesibles.

! Con el fin de adherirse a las normas de seguridad, • La tensión cae dentro del rango de los valores indicados en la placa de datos. • La toma es compatible con el enchufe del aparato. Si la toma es incompatible con el enchufe, pida a un técnico autorizado que lo reemplace. No utilice cables alargadores ni conexiones múltiples. ! Una vez que el aparato ha sido instalado, el cable de alimentación y la toma de corriente deben ser fácilmente accesibles. ! El cable no debe sufrir pliegues ni compresiones. ! El cable debe ser revisado periódicamente y sustituido sólo por técnicos autorizados. ! La empresa declina toda responsabilidad en que no hayan sido respetadas estas normas. ! No retire o sustituya el cable de suministro de energía por ningún motivo. Su eliminación o sustitución, anulará la garantía y el marcado CE. INDESIT no asume ninguna responsabilidad por accidentes y daños derivados de la sustitución / eliminación del cable de alimentación original. • Silbido suave: se escucha cuando la olla colocada en la zona de calentamiento está vacía; el ruido desaparece una vez que la comida o el agua se colocan en la olla. • Crepitar: producido por la vibración de los materiales en la parte inferior de la olla debido al flujo de corrientes parasitarias causadas por los campos electromagnéticos (inducción); puede ser más o menos intensa dependiendo del material que constituye el fondo de la olla, y disminuye a medida que aumentan las dimensiones de la olla.

Los tipos de ruido antes mencionados se deben a la tecnología de inducción y no son necesariamente perturbaciones de funcionamiento.

! Si se presiona el botón (-) o (+) durante un período prolongado de tiempo, la pantalla se desplaza rápidamente, a pesar de los niveles de potencia y los minutos del temporizador.

Conexión de encimera

Cuando se aplica inicialmente a la superficie de cocción, el control táctil lleva a cabo un proceso de calibración para las teclas táctiles, lo que requiere un bajo nivel de luz ambiental en el área de las teclas táctiles. Si se detecta la iluminación ambiente excesiva, la interfaz de usuario mostrará un error "FL" y la calibración se suspenderá. El error desaparecerá cuando se detecta la iluminación ambiente satisfactoria y el procedimiento de calibración de control táctil se complete satisfactoriamente Después de conectar la encimera a la red eléctrica, el panel táctil puede ser bloqueado automáticamente. Para desbloquear la prensa del panel y mantenga presionado el botón de Bloqueado del Panel de control

Para cambiar la placa de cocción, presione y mantenga presionado el botón segundo.

durante aproximadamente un

-El error "FL" sólo se puede generar dentro de 3s aproximados de la potencia inicial que se aplica a la superficie de cocción. -Se recomienda que el usuario desconecte toda la iluminación de la campana y la iluminación dirigida hacia la estufa cuando la energía se aplique inicialmente a la estufa. -Después de que el control táctil ha realizado su proceso de calibración inicial, (3s aprox) cualquier campana o iluminación se pueden activar de forma normal y no afectará el funcionamiento del control táctil.

Configuración de la administración de energía El límite de potencia máximo de la superficie de cocción (7200W) puede ser reducido por el usuario a 2800W, 3500W o 6000W (Límites de potencia ECO). La secuencia para establecer un nuevo límite de potencia para la superficie de cocción es: ·Durante los primeros 30 segundos después de conectar el aparato ·El tacto tiene que ser desbloqueado y todos los calefactores apagados ·Presione al mismo tiempo las teclas de los canlentadores izquierdo y derecho [+] y [-]. ·Una vez hecho esto, suena un pitido y los caracteres "Po" estarán en las pantallas del temporizador y el "Límite de potencia de la superficie de cocción real" estará en las pantallas del calentador extremo izquierdo y derecho. Para seleccionar un nuevo límite de potencia: ·Con las teclas (+) y (-), el límite de potencia se incrementa. Los poderes son seleccionables: 2800W,

3500W, 6000W o 7200W. Cuando el poder es 7200W, si la tecla [+] o [-] es tocada la potencia cambia a 2800W.

La secuencia para finalizar la grabación del nuevo límite de potencia de la superficie de cocción es: ·Presione al mismo tiempo las teclas de los canlentadores izquierdo y derecho [+] y [-]. ·Una vez hecho esto, el nuevo límite de potencia de la superficie de cocción se registra y hay un reinicio del sistema. Para terminar sin cambios grabación: ·Si durante 60 segundos no hay acción, los cambios no se registran y hay un reinicio del sistema. La activación del aumento de presión se indica mediante un pitido, y la letra "P" aparece en la pantalla correspondiente a la zona de cocción seleccionada El aumento de presión trabaja para un máximo de 10 minutos. Después de estos 10 minutos suena un pitido y la zona de cocción vuelve al nivel “9”

Con la calefacción a nivel de aumento de presión, si la tecla [+] se toca un error suena un pitido y la configuración de cocción no cambia. Con el calor a nivel de aumento de presión, si la tecla [-] se toca suena un pitido y la configuración de cocción se reduce a 9.

Suena un pitido y aparece en las pantallas correspondientes “0”.

! El usuario puede seleccionar sólo un calentador en un momento.

!Si se mantienen pulsados los botones (+) y (-) aumenta la velocidad de la selección de tiempo. ! Si no se selecciona el tiempo antes de 10 segundos, el temporizador se desconectará. ! Si el tiempo seleccionado es "00" después de 10 segundos, el temporizador se desconectará.

El temporizador empieza cuenta regresiva.

La cuenta hacia atrás se inicia 10 segundos después de la última operación en los botones INCREMENTAR (+)/ REDUCIR(-) TIEMPO. Si no se ha seleccionado ninguna potencia, suena un pitido y en la pantalla y el temporizador queda encendido. Lo mismo sucede con el led del calentador. El último minuto se muestra en segundos. ! Cuando el cronómetro está en cuenta regresiva, el usuario puede cambiar la hora en cualquier momento tocando los botones INCREMENTAR / REDUCIR TIEMPO. A continuación, la cuenta regresiva se detiene y los cambios de estado del temporizador al estado de selección de tiempo de espera de una selección de tiempo. Final de la cuenta regresiva del temporizador. Cuando el tiempo programado en el temporizador haya

Apagado de las zonas de cocción

Para apagar una zona de cocción toque los botones de selección de potencia (-) y (+) de forma simultánea.

Todas las teclas de la selección de la zona de cocción se bloquearán si la superficie para cocción está apagada,

Si el bloqueo del panel de control se activa o si se produce un error en una superficie de cocción.

Desconexión de la encimera

Pulse el botón para desconectar el aparato - no se basan únicamente en el sensor de la cacerola. Si el bloqueo del panel de control se ha activado, los controles seguirán estando bloqueados incluso después de que la encimera sea conectada de nuevo. Con el fin de encender la encimera de nuevo, primero debe quitar la función de bloqueo.

Consejos prácticos sobre el uso del aparato

! Use utensilios de cocina hechos de materiales que son compatibles con el principio de inducción (material ferromagnético). Recomendamos especialmente sartenes hechos de: hierro fundido, acero revestido o acero inoxidable especial adaptados para la inducción. Use un imán para probar la compatibilidad de los utensilios de cocina.

Cada zona de cocción está equipada con un dispositivo sensor de la cacerola. La plancha caliente sólo emite calor cuando se coloca una olla de dimensiones adecuadas para la zona de cocción en esta. El signo "u" en la pantalla aparece si después de seleccionar la zona de cocción de la cacerola no se coloca en un calentador, o en caso de: • Una cacerola incompatible • Una cacerola cuyo diámetro es demasiado pequeña • La cacerola ha sido retirada de la plancha caliente. Después de 10 segundos. sin cacerola en la zona de calentamiento, una advertencia de pitido es emitida. Después de 60 segundos. sin cacerola en la zona de calentamiento, el calentador se apaga.

Protección contra sobrecalentamiento

Si los elementos electrónicos se sobrecalientan, el número que señaliza el nivel de potencia comienza a parpadear, y la letra “c” aparece en la pantalla. Cuando la temperatura ha alcanzado un nivel adecuado, este mensaje desaparece y la encimera puede ser utilizada de nuevo.

Nivel de potencia Límite de duración de funcionamento en horas

Interruptor de seguridad

El aparato dispone de un interruptor de seguridad que cambia automáticamente las zonas de cocción después de que han estado en funcionamiento durante un cierto período de tiempo a un nivel de potencia en particular. Cuando el interruptor de seguridad se ha activado, la pantalla muestra “0”. Por ejemplo: la plancha caliente trasera derecha se establece en 5 y se apagará después de 5 horas de funcionamiento continuo, mientras que la zona de cocción delantera izquierda está ajustada a 2 y se apagará después de 8 horas.

Cuando se detecta un error, todo el aparato o el calentador/es se apaga/n, suena un pitido (sólo si uno o más calentadores están activos) y todas las pantallas muestran una letra 'F' y el código de error (un número de • Verifique que los mangos de las ollas estén siempre dirigidos hacia dentro de la encimera para evitar que sean chocados accidentalmente.

! Algunas encimeras poseen un marco de aluminio que se asemeja al acero inoxidable. No utilice productos para la limpieza y el desengrase no adecuados para el aluminio.

Desmontar la encimera

Cuando sea necesario, se puede desmontar la encimera: 1. quite los tornillos que fijan los muelles de centrado en los costados; 2. afloje los tornillos de los ganchos de fijación en las esquinas; 3. extraiga la encimera del mueble. ! Se recomienda evitar acceder a los mecanismos internos para intentar una reparación. En caso de avería, llame al Servicio de Asistencia Técnica.

Descripción técnica de los modelos

El sistema por inducción es el procedimiento de cocción más rápido que existe. A diferencia de las placas tradicionales, no es la zona de cocción que se calienta: El calor es generado directamente dentro de la olla la cual deberá poseer necesariamente un fondo de material ferromagnético. Encimeras Quando o interruptor de segurança tiver sido accionado, o visor mostra “0”. Por exemplo: a placa de aquecimento da parte traseira direita é colocada em 5 e desligar-se-á após 5 horas de funcionamento contínuo, quando a placa de aquecimento da frente esquerda é colocada em 2 e desligar-se-á após 8 horas. 2. maak de schroeven van de bevestigingshaken op de hoeken los; 3. haal de kookplaat uit het meubel. ! U mag nooit aan het interne systeem sleutelen om een reparatie proberen uit te voeren. Als er een storing is moet u contact opnemen met de Service Dienst.

Technische beschrijving van de modellen

! Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie mit Ihrem neuen Gerät arbeiten. Es enthält wichtige Informationen über den sicheren Betrieb,

Installation und Wartung des Gerätes. ! Für zukünftigen Zugriff, bitte dieses Handbuch an einem zugänglichen Ort aufbewahren. Geben Sie es weiter jedem neuen Besitzer des Gerätes. • Die Steckdose kann die maximale Leistung des Gerätes widerstehen, die auf dem Typenschild an dem Gerät zu finden ist. • Die Spannung fällt in den Bereich der Werte auf dem Typenschild angegeben. ! Um die Operation des Timers abzubrechen, wählen Sie den Zeitwert "00" beim gleichzeitigen Drücken der (+) und (-) TIME Tasten. ! Wenn alle Kochstellen nicht mit Strom versorgt werden, und eine von ihnen auf Null konfiguriert ist, wird die Ta-
