Producttype	Biertapper
Merk	CASO
Model	Beer Master
Gebruik	Huishoudelijk, gesloten ruimtes
Capaciteit van compatibele vaten	5 liter (universeel of Heineken)
Instelbare temperatuur	4°C tot 12°C (in stappen van 1°C)
Type CO₂-patroon	16 g, specifieke afmetingen (Ø21,7-22 mm, H88-89 mm)
Voeding	220-240 V, 50 Hz (16 A stroomonderbreker aanbevolen)
Waterverbruik	800 ml water in de koelkamer
Tappcapaciteit per CO₂-patroon	Meer dan 5 liter bier
Koelsysteem	Met water gevulde koelkamer, ideale koeltijd 19-21 u (omgevingstemperatuur 22-24°C)
Reiniging	Handmatige reiniging van het tapsysteem met meegeleverde pomp; dompel de motorunit niet onder
Veiligheid	Automatische gasafsluiting bij pauze of vervanging; gevarenwaarschuwingen (GEVAAR, OPGELET, VOORZICHTIG)
Meegeleverde reserveonderdelen	Aansluitringen (bier-stijgbuis), CO₂-patroonringen, priem, 3 Heineken adapters, 2 vatringen
Inbegrepen accessoires	Reinigingspomp, 3 CO₂-patroon, bierslang, lekbak met rooster
Garantie	24 maanden (Duitsland, Oostenrijk, Nederland; voor andere landen contact opnemen met de klantenservice)

Veelgestelde vragen - Beer Master CASO

Hoe installeer ik een CO₂-patroon in de Beer Master?

Kantel de patroonhouder in het deksel 90° naar beneden, schroef de behuizing los, plaats een nieuwe patroon van 16 g, schroef vast tot een klik, en kantel de houder vervolgens naar boven.

Welke bier vaten kan ik gebruiken met dit model?

Dit model accepteert universele vaten van 5 L en Heineken vaten van 5 L. Gebruik voor Heineken vaten de meegeleverde adapter zonder externe CO₂-patroon.

Hoe stel ik de temperatuur van de koelkamer in?

Gebruik de + en - toetsen op het bedieningspaneel om de temperatuur aan te passen tussen 4°C en 12°C in stappen van 1°C. De temperatuur wordt automatisch bevestigd.

Wat te doen als het bier te veel schuimt tijdens het tappen?

Controleer of het glas correct is gekanteld, of het bier niet te warm is (laat afkoelen), of het vat niet is geschud (laat rusten) of bijna leeg is. Verlaag indien nodig de CO₂-druk.

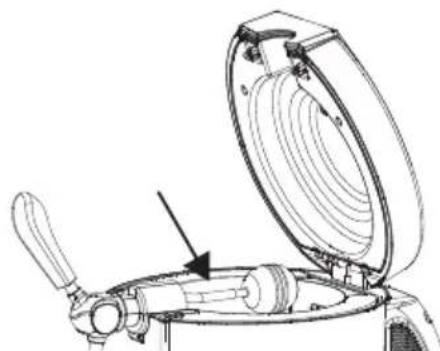

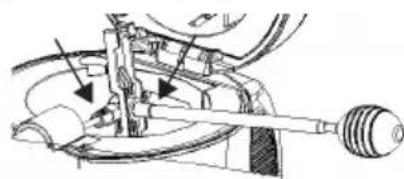

Hoe reinig ik het tapsysteem?

Verwijder het vat, vul de meegeleverde reinigingspomp met heet water, sluit deze aan op de stijgbuis, open de kraan en pomp langzaam. Spoel meerdere keren. Laat alle onderdelen drogen voor hergebruik.

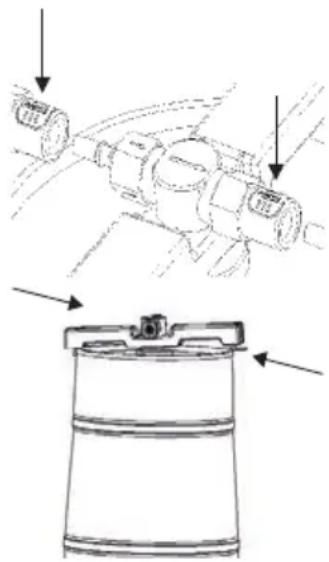

Hoe vervang ik het bier vat?

Sluit de kraan, zet het apparaat uit, draai de CO₂ uit, open het deksel, koppel de aansluitingen los door op de witte knoppen te drukken, verwijder het vat en de stijgbuis. Reinig voor het plaatsen van een nieuw vat.

Waarom komt er geen bier uit de kraan?

Controleer of het vat niet leeg is, of de CO₂-patroon vol en correct geïnstalleerd is, en of de slangverbindingen goed zijn aangesloten. Open de drukregelaar iets.

Hoe ververs ik het water in de koelkamer?

Zet het apparaat uit, verwijder de lekbak, kantel het apparaat boven een gootsteen, open de afvoerhendel aan de voorkant, laat het water weglopen, sluit de hendel en giet 800 ml vers water.

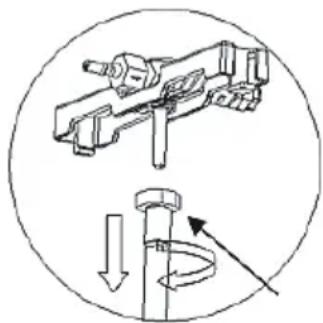

Wat te doen bij lekkage van de bierstijgbuis?

Demonteer de stijgbuis door de handgreep los te draaien (tegen de klok in), vervang de versleten ring door een nieuwe (meegeleverd), en draai stevig vast (met de klok mee). Controleer op lekkage.

Is het apparaat gegarandeerd?

Ja, de garantie is 24 maanden vanaf aankoopdatum voor fabricagefouten. Dit geldt in Duitsland, Oostenrijk en Nederland. Voor andere landen kunt u contact opnemen met de klantenservice.

GEBRUIKSAANWIJZING Beer Master CASO

Originele gebruiksaanwijzing | Instructiehandleiding | Gebruikershandleiding Gebruiksaanwijzing | Gebruiksaanwijzing | Gebruiksaanwijzing | Gebruiksaanwijzing | Gebruiksaanwijzing

Biertapinstallatie Beer Master Bierdispenser Beer Master Bierdispenser Beer Master Bierdispensersysteem Beer Master Bierdispenser Beer Master Bierdispenser Beer Master Bierdispenser Beer Master

DE	Weitere Sprachen dieser Bedienungsanleitung fi nden Sie unter www.caso-design.de oder wenn Sie den QR-Code scannen.
EN	To see these operating instructions in more languages, visit www.caso-design.de or scan the QR code.
ES	Este manual de instrucciones está disponible en outros idiomas en www.caso-design.de o escaneando el número QR.
SV	Det fi nns tillgang till fl era sprek ienna bruksanvisning på www.caso-design.de ell er om du scanners QR-koden.
FR	Vouss trouverez ce mode d'emploi en plusieurs langues sur www.caso-design.de ou en scannant le code QR.
IT	Ulteriori lingue di queste istruzioni per l'uso sono disponibili al seguente link www.caso-design.de o scansionando il codice QR.
NL	Je vindt deze gebruiksaanwijzing met vertaling in verschillende talen op de volgende link op de website www.caso-design.de. U=kunt ook de QR-code scannen om toegang te krijgen tot de vertalingen.

Technische gegevens / Technische gegevens / Technische gegevens / Technische gegevens / Technische gegevens / Technische gegevens / Technische gegevens

Gerät / Device / Aparato / Apparat / Appareil / Apparechio / Aparaat	Bierzapfanlage / Beer dispenser / Dispensador de cerveza / Öltappsystem / Tireuse à bière / Spillatore / Bierdispenser
Name / Name / Denominación / Benäm-ning / Nom / Nome / Name	CASO Beer Master
Artikel-Nr. / Item No. / N° de art / Artikel-nr. / N°. d'article / N. Articolo / Artikelnr.	00582
Anschlussdaten / Mains data / Conexión / Anslutningsdata / Données de raccordement / Dati connessione / Aansluitgegevens	220-240V; 50Hz
Leistungsaufnahme / Power consumption / Consumo de potencia / Effektbehov / Puisance consommée / Potenza assorbita / Vermogens	65 W
Außenabmessungen (B/H/T) / External measurements (W x H x D) / Dimensiones exteriores (An/H/P) / Yttermätt (B/H/D) / Dimensions externes (I/h/p) / Misure esterne (L/H/P) / Afmetingen (BxHxD) /	280 mm x 475 mm x 480 mm
Nettogewicht / Net weight / Peso net / Nettovikt / Poids net / Peso netto / Nettogewicht	5,8 kg

Waarschuwingsinstructies

In deze gebruiksaanwijzing worden de volgende waarschuwingsinstructies gebruikt:

GEVAAR

Een waarschuwing van dit gevarenniveau duidt op een dreigende, gevaarlijke situatie. Indien de gevaarlijke situatie niet vermeden wordt, leidt deze tot de dood of zware verwondingen.

Volg de aanwijzingen van deze waarschuwingsinstructie op om het gevaar van dood of zware verwondingen bij personen te voorkomen.

WAARSCHUWING

Een waarschuwing van dit gevarenniveau duidt op een mogelijke gevaarlijke situatie. Indien de gevaarlijke situatie niet vermeden wordt, kan dit tot zware verwondingen leiden.

Volg de aanwijzingen van deze waarschuwingsinstructie op om verwondingen bij personen te voorkomen.

VOORZICHTIG

Een waarschuwing van dit gevarenniveau duidt op een mogelijke gevaarlijke situatie. Indien de gevaarlijke situatie niet vermeden wordt, kan dit tot lichte of matige verwondingen leiden.

Volg de aanwijzingen van deze waarschuwingsinstructie op om verwondingen bij personen te voorkomen.

TIP

Een tip duidt op extra informatie, die de omgang met het apparaat richtiger maakt.

Gebruik volgens de voorschriften

Dit apparaat is alleen bedoeld voor huishoudelijk gebruik in gesloten ruimten voor het koelen en schenken van bier uit 5-liter vaten. Dit apparaat is bedoeld voor gebruik in het huishouden en soortgelijke toepassingen, zoals:

• in keukens voor personeel in winkels, kantoren en andere commerciële ruimten;
• op boerderijen;
• van klanten in hotels, motels en andere soortgelijke woonomgevingen;
• in bed and breakfasts.

Een ander of ervan afwijkend gebruik geldt als niet volgens de voorschriften.

WAARSCHUWING

Gevaar door gebruik niet volgens de voorschriften! Bij onreglementair gebruik van het apparaat en/of gebruik op een andere wijze kunnen gevaren ontstaan.

Gebruik het apparaat alleen voor het doel waarvoor het bestemd is. Volg de in deze gebruiksaanwijzing beschreven procedures.

Aanspraken van welke aard dan ook wegens niet reglementair gebruik zijn uitgesloten. Het risico draagt alleen de gebruiker.

Algemene veiligheidsaanwijzingen

TIP

Houdt u zich voor een veilige omgang met het apparaat aan de volgende algemene veiligheidsinstructies:

• Controleer het apparaat voor de ingebruikname op aan de buitenkant zichtbare schade. Neem een beschadigd apparaat niet in gebruik. Dit apparaat kan worden gebruikt door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of met gebrek aan ervaring en kennis, indien zij onder toezicht staan of instructies hebben gekregen over het veilig gebruik van het apparaat en de gevaren ervan begrijpen.

TIP

Reiniging en onderhoud mogen niet door kinderen worden uitgevoerd, tenzij ze 8 jaar of ouder zijn en onder toezicht staan. Kinderen mogen niet met het apparaat spelen. Dit apparaat mag niet door kinderen worden gebruikt. Deze gebruiksaanwijzing maakt deel uit van de gehaktmolen. Een reparatie van het apparaat mag alleen door een door de fabrikant geautoriseerde servicedienst worden uitgevoerd, anders vervalt bij een volgende schade de aanspraak op garantie. Door ondeskundige reparaties kunnen aanzienlijke gevaren voor de gebruiker ontstaan. Defecte onderdelen mogen alleen tegen originele vervangende onderdelen worden omgewisseld. Alleen bij die onderdelen is gegarandeerd dat ze aan de veiligheidseisen voldoen. Gebruik het toestel alleen zoals beschreven in de gebruiksaanwijzing om mogelijk letsel door verkeerd gebruik te voorkomen. Gebruik het toestel niet:

• als het toestel of onderdelen beschadigd zijn,
• als het netsnoer of de stekker beschadigd is,
• als het toestel gevallen is.
• Rol het netsnoer altijd volledig af voor gebruik. Zorg ervoor dat het netsnoer niet wordt beschadigd door scherpe randen of hete voorwerpen. Breng geen wijzigingen aan in het toestel of het netsnoer. Laat reparaties alleen door een gespecialiseerde werkplaats uitvoeren, aangezien ondeskundig gerepareerde toestellen gevaar opleveren voor de gebruiker. Neem ook de bijgevoegde garantievoorwaarden in acht.
• Gebruik het toestel alleen met originele accessoires.
• Het apparaat mag niet worden gebruikt om andere vloeistoffen en dranken te koelen.
• Dit apparaat mag niet worden blootgesteld aan regen of andere milieu-invloeden.
• Verwijder de trommel niet uit het apparaat als deze nog niet helemaal leeg is. Verwijder de CO2-patroon pas als deze leeg is.

TIP

Zorg ervoor dat de schakelaar is uitgeschakeld voordat u hem aansluit op een voedingsbron om te voorkomen dat hij per ongeluk wordt ingeschakeld. Langdurig openen van de deur kan leiden tot een aanzienlijke temperatuurstijging in de machinekamers. Voordat het vat wordt gebruikt, moet worden gecontroleerd of het niet beschadigd is en of de houdbaarheidsdatum van het bier niet is verstreken. Koel het biervat voor gebruik. Plaats het biervat hiervoor in de vriezer. Schud het biervat niet voor gebruik. Het biervat mag niet worden blootgesteld aan direct zonlicht. Het vat moet worden bewaard in overeenstemming met de informatie op het etiket.

Brandgevaar / Gevaar door ontvlambare materialen

WAARSCHUWING

Brandgevaar / Gevaar door ontvlambare materialen.

Niet explosieve stoffen opslaan, zoals spuitbussen met brandbare drijfgassen in dit toestel. Zorg ervoor dat de ventilatie-openingen van het apparaat niet bedekt of geblokkeerd zijn. Gebruik geen elektrische apparaten binnenin het apparaat. Beschadig de koelcirculatie niet. Gebruik geen CO2-patronen als de kamertemperatuur hoger is dan 49°C. Het niet naleven van deze instructie kan leiden tot een explosie en de dood. Gebruik alleen poederblussers of kooldioxideblussers (CO2) om het apparaat te blussen in geval van brand. Controleer regelmatig de staat van de veiligheidsstickers. Als de stickers onleesbaar zijn, moeten ze worden vervangen.

GEVAAR

Levensgevaar door elektrische spanning!

Het contact met leidingen of onderdelen die onder spanning staan kan levensgevaarlijk zijn! Neem de volgende veiligheidsaanwijzingen in acht om gevaar door elektrische stroom te voorkomen.

• Indien het netsnoer van dit toestel beschadigd is, moet het worden vervangen door de fabrikant of diens dienst na verkoop of door een soortgelijk gekwalificeerd persoon, om gevaren te voorkomen. Open in geen geval de behuizing van het apparaat. Als aansluitingen die onder stroom staan worden aangeraakt en de elektrische of mechanische opbouw veranderd, bestaat gevaar voor elektrische schokken.

Daarnaast kunnen functionele storingen in het apparaat optreden.

Raak het apparaat of de stekker niet aan met natte handen. Dompel het apparaat niet onder in water of andere vloeistoffen en stop het niet in de vaatwasser. WAARSCHUWING: Zorg er bij het opstellen van het apparaat voor dat het netsnoer niet wordt afgekneld of beschadigd. WAARSCHUWING: Plaats geen draagbare stekkerdozen of voedingseenheden aan de achterkant van de apparaten.

Transportinspectie

WAARSCHUWING

• Verpakkingsmateriaal mag niet als speelgoed gebruikt worden. Er bestaat kans op verstikking.

TIP

Controleer de levering op volledigheid en op zichtbare beschadigingen. Waarschuw de expediteur, de verzekering en de leverancier bij een onvolledige levering of bij beschadiging als gevolg van gebrekkige verpakking of als gevolg van het transport.

Eisen aan de plaats van opstelling

Voor een veilige en correcte werking van de apparatuur, moet de plaats van installatie voldoen aan de volgende eisen:

• Het apparaat moet worden geïnstalleerd op een stevige, vlakke ondergrond met voldoende draagkracht.
• Het apparaat mag niet aan directe zonnestraling worden blootgesteld.
• Zorg voor voldoende afstand tot sterke warmtebronnen zoals kookplaten, verwarmingsbuizen, enz.

Kies de plaats zodanig dat kinderen hete oppervlakken van het apparaat niet kunnen aanraken. - Het apparaat is niet geschikt voor inbouw in een wand of in een inbouwkast. - Plaats het apparaat niet in een hete, natte of zeer vochtige omgeving of in de buurt van brandbare materialen. WAARSCHUWING: bedek de ventilatieopeningen in de behuizing van het apparaat niet. - Voor een juiste werking vereist het apparaat een adequate luchtstroom. Laat 12 cm vrije ruimte aan alle zijden. - Laat het snoer niet over de rand van een tafel of werkplek hangen, maar laat het beneden hangen. - Het stopcontact moet gemakkelijk toegankelijk zijn, zodat de voedingskabel in geval van nood ongecompliceerd uitgetrokken kan worden. - De inbouw en montage van dit apparaat op niet-stationaire plaatsen (bijvoorbeeld schepen) mogen alleen door vakmensen worden uitgevoerd, als zij de voorwaarden voor een veilig gebruik van dit apparaat garanderen.

Elektrische aansluiting

Voor een veilig en feilloos gebruik van het apparaat moeten bij de elektrische aansluiting de volgende aanwijzingen in acht genomen worden:

• Controleer voor het aansluiten van het apparaat de aansluitingsgegevens (spanning en frequentie) op het typeplaatje met de gegevens van uw stroomnet. Deze gegevens moeten overeenkomen, zodat het apparaat niet beschadigd kan raken. In geval van twijfel raadpleegt u een vakkundige elektricien.
• Het stopcontact moet via een 16A veiligheidsschakelaar, gescheiden van andere stroomverbruikers, zijn beveiligd.
• Bij gebruik van een verlengsnoer mag voor aansluiting van het apparaat op het stroomnet alleen een uitgerold verlengsnoer van maximaal 3 meter lengte en een doorsnede van 1,5 mm² gebruikt worden. Het gebruik van een stekker of stekkerdoos met meerdere aansluitingen is vanwege het daarmee verbonden brandgevaar verboden.
• Vergewis u ervan dat de voedingskabel onbeschadigd is en niet onder de oven of over hete of scherpe oppervlakken is gelegd.
• De elektrische veiligheid van het apparaat is alleen dan gegarandeerd wanneer het is aangesloten op een reglementair geïnstalleerd systeem met aardkabels en veiligheidsschakelaars. Het in werking stellen via een stopcontact zonder veiligheidsschakelaar is verboden. Laat u in geval van twijfel de huisinstallatie controleren door een erkende elektricien. De fabrikant kan niet aansprakelijk worden gesteld voor schade die door een gebrekkige of onderbroken aardingskabel veroorzaakt wordt.

Inhoud van de gebruiksaanwijzing

1 Algemeen 123

1.1 Informatie over deze gebruiksaanwijzing 124 1.2 Aansprakelijkheid 124 1.3 Auteurswet 124 1.4 Leveringsomvang en transportinspectie 124 1.5 Uitpakken 125 2 Opbouw en functie 125 2.1 Overzicht 125 2.2 Bedieningselementen 126 2.3 Selectie van het biervat 126 2.3.1 Biervatafdichtingen 126 2.4 Montage 127 2.5 Typeplaatje 127

3 Bediening en werking 127

3.1 Universeel biervat van 5 liter 128 3.1.1 De CO2-cartridge installeren 129 3.2 Heineken biervat van 5 liter 129 3.3 Bediening van het apparaat 130 3.4 Het biervat vervangen 131 3.5 De CO2-cartridge vervangen 131 3.6 Het water in de koelkamer verversen 132 4 Reiniging en onderhoud 132 4.1 Veiligheidsvoorschriften 132 4.2 Schoonmaken 133 4.3 Het dispensersysteem reinigen 133 4.4 Vervang de doorprikpen en afdichtring van de CO2-cartridge 133 4.5 Vervangen van de pinafdichting op de bierstijgbuis 134 5 Storingen verhelpen 134 5.1 Veiligheidsvoorschriften 134 5.2 Oorzaken van de storingen en het verhelpen 134 6 Afvoer van het oude apparaat 135 6.1 Verwijderen van de verpakking 136 7 Garantie 136

1 Algemeen

Lees de hier vermelde informatie, zodat u snel vertrouwd raakt met uw apparaat en al zijn functies in volle omvang kunt gebruiken. Van uw apparaat hebt u vele jaren lang plezier, als u het vakkundig behandelt en verzorgt. Wij wensen u veel plezier bij het gebruik.

1.1 Informatie over deze gebruiksaanwijzing

Deze gebruiksaanwijzing maakt deel uit van de Bierdispenser CASO Beer Master (vanaf hier 'apparaat' genoemd) en geeft u belangrijke aanwijzingen voor de ingebruikname, de veiligheid, het doelgerichte gebruik en het onderhoud van het apparaat.

De gebruiksaanwijzing moet altijd bij het apparaat voorhanden zijn en voor iedereen te lezen en te gebruiken die met de:

• ingebruikname, - bediening,
• oplossing van een storing en/of - reiniging

van het apparaat belast is. Bewaar deze gebruiksaanwijzing en geef hem samen met het apparaat door aan een eventuele volgende eigenaar.

1.2 Aansprakelijkheid

Alle in deze gebruiksaanwijzing aanwezige technische informatie, gegevens en instructies voor installatie, ingebruikname en onderhoud beantwoorden aan de laatste stand bij het in druk gaan en vinden plaats met inachtneming van onze tot nu toe opgedane ervaringen en kennis naar eer en geweten. Aan de informatie, afbeeldingen en beschrijvingen in deze gebruiksaanwijzing kunnen geen rechten worden ontleend. De fabrikant is niet aansprakelijk voor schade op grond van.

• Niet-naleving van de gebruiksaanwijzing
• Ondeskundige reparaties
• Niet volgens de voorschriften geldend gebruik
• Technische veranderingen, modificaties van het apparaat
• Toepassing van niet goedgekeurde onderdelen

Modificaties van het apparaat worden niet aanbevolen en vallen niet onder de garantie. Vertalingen worden naar beste weten uitgevoerd. Wij zijn niet verantwoordelijk voor vertaalfouten, ook niet in het geval dat de vertaling door ons of in opdracht van ons is gemaakt. Bindend blijft alleen de oorspronkelijke Duitse tekst.

1.3 Auteurswet

Dit documentatiemateriaal is auteursrechtelijk beschermd. Alle rechten, ook die van de fotomechanische reproductie, de verveelvoudiging en de verbreiding door bijzondere handelswijzen (bijvoorbeeld gegevensverwerking, informatiedragers en datanetwerken), ook ten dele, zijn voorbehouden aan de firma CASO GmbH. Inhoudelijke en technische veranderingen voorbehouden.

1.4 Leveringsomvang en transportinspectie

Het apparaat wordt standaard geleverd met de volgende componenten:

• CASO Beer Master - Pomp reinigen
• 3 x Heineken adapter - 2 x vatafdichtingen Bierslang 3× CO₂ -patronen
• gebruiksaanwijzing

Onderdelen:

• 2 Verbindingsdichtingen (bier stijgbuis)
• 3 afdichtingsringen CO2-cartridge
• doorsteekdoorn voor CO2-cartridge

1.5 Uitpakken

U pakt het apparaat als volgt UIT:

• Haal het apparaat uit het karton en verwijder het verpakkingsmateriaal aan de binnen- en buitenkant.

TIP

Bewaar indien mogelijk het originele verpakkingsmateriaal gedurende de garantieperiode, zodat u het apparaat indien nodig weer volgens de voorschriften kunt inpakken.

2 Opbouwen en functie

In dit hoofdstuk krijgt u belangrijke aanwijzingen m.b.t. de opbouw en het functioneren van het apparaat.

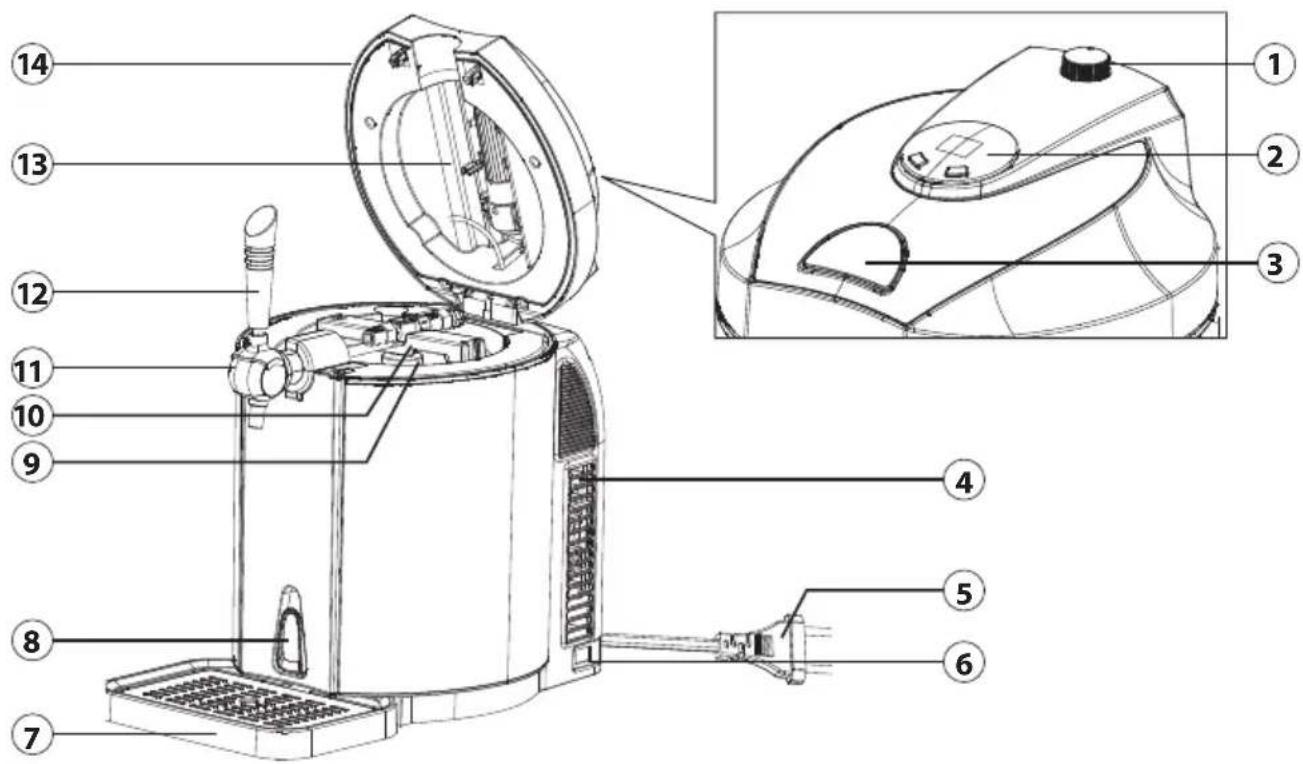

2.1 Overzicht

1 CO2-draaiknop 2 Bedieningspaneel 3 De afdekking ontgrendelen 4 Ventilatiesleuven 5 Netkabel met netstekker 6 Aan/uit-schakelaar 7 Lekbak met afvoerrooster 8 Afvoerhendel

9 Koelkamer 10 Degen met stijger 11 Tik op 12 Kraanhendel 13 CO2-patroonhouder 14 Deksel

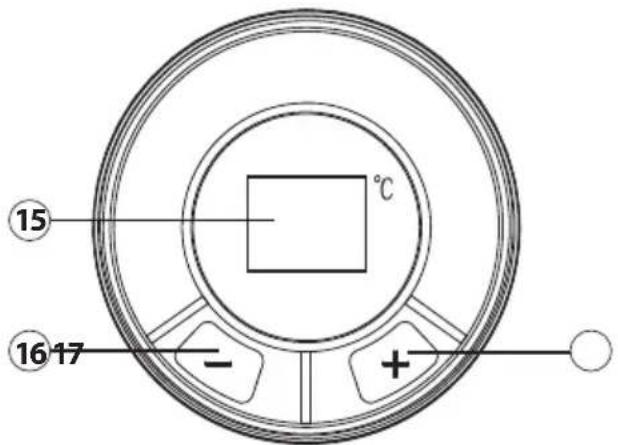

2.2 Bedieningselementen

15 LED-temperatuurweergave (4°C - 12°C) 16 Temperatuur verlagen 17 Temperatuur verhogen

2.3 Selectie van het biervat

• Gebruik alleen universele 5-liter vaten of 5-liter Heineken vaten.
• Neem de veiligheids- en opslaginstructies op het vat in acht.
• Controleer de trommel op schade voordat je hem koopt en noteer de houdbaarheidsdatum.
• Bescherm de bovenkant tegen beschadiging. Anders kan het moeilijk zijn om bij de trommelafdichting te komen. Schud het biervat niet voor gebruik!
• Stel het biervat niet bloot aan direct zonlicht.
• Bewaar het biervat in de koelkast of op een andere koude plaats.

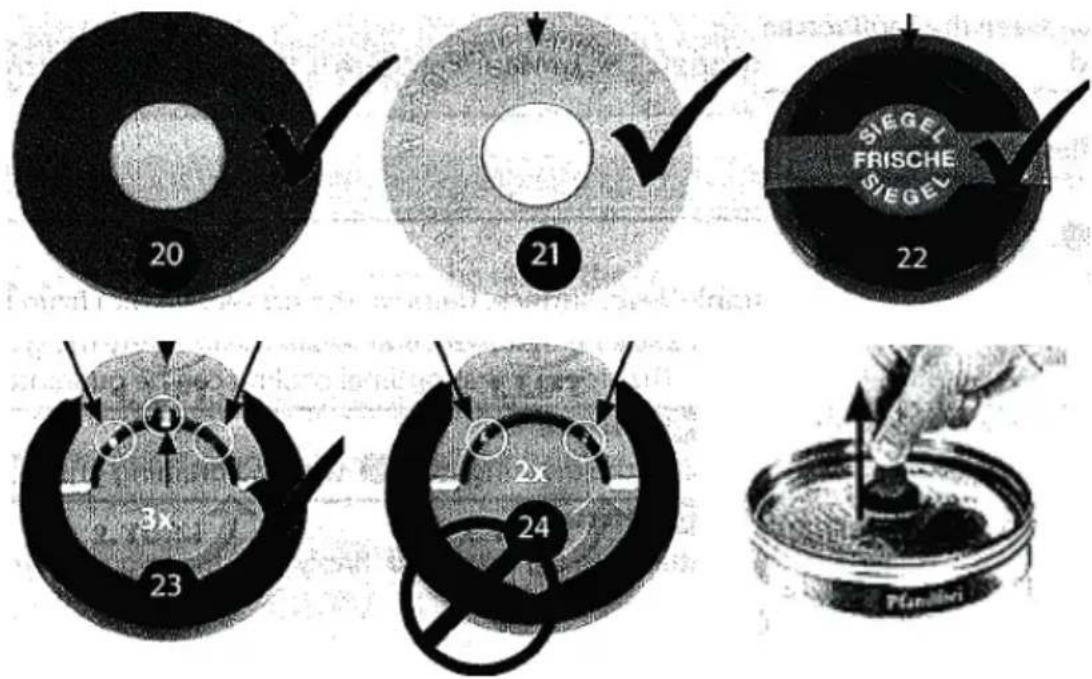

2.3.1 Biervatafdichtingen

Alle 5-liter biervaten met de afgebeelde afsluitdoppen kunnen worden gebruikt. Let op de volgende informatie. De afsluitdoppen met codenummer 20 en 21 kunnen worden doorboord met een schede. Voor de afsluitdoppen met nummer 22 moet de verzegeling eerst worden verwijderd en dan moet de plug met de bierstijgbuis van de bierkoeler worden

doorboord. Het verschil tussen nr. 23 en nr. 24 is het aantal veiligheidsringen. Trek de veiligheidsring voorzichtig op en draai hem om hem van de trommel te trekken. Vervang deze door de bijgeleverde verbindingsdichting (identiek aan nr. 20).

WAARSCHUWING: Voordat u een afsluiting demonteert, vervangt of doorboort, moet u de bedieningsinstructies volgen die de fabrikant bij het vat heeft geleverd om te voorkomen dat er te veel gas ontsnapt. Voordat u de verzegeling doorprikt, moet u ervoor zorgen dat het vat niet is geschud en lang genoeg heeft gestaan om overmatig schuimen te voorkomen. Als je een Heineken vaatje gebruikt, is het niet nodig om het gas eruit te laten en de afsluitdop erop te plaatsen, omdat het een eigen CO2-druktechnologie heeft en niet door een extern systeem gevoed hoeft te worden.

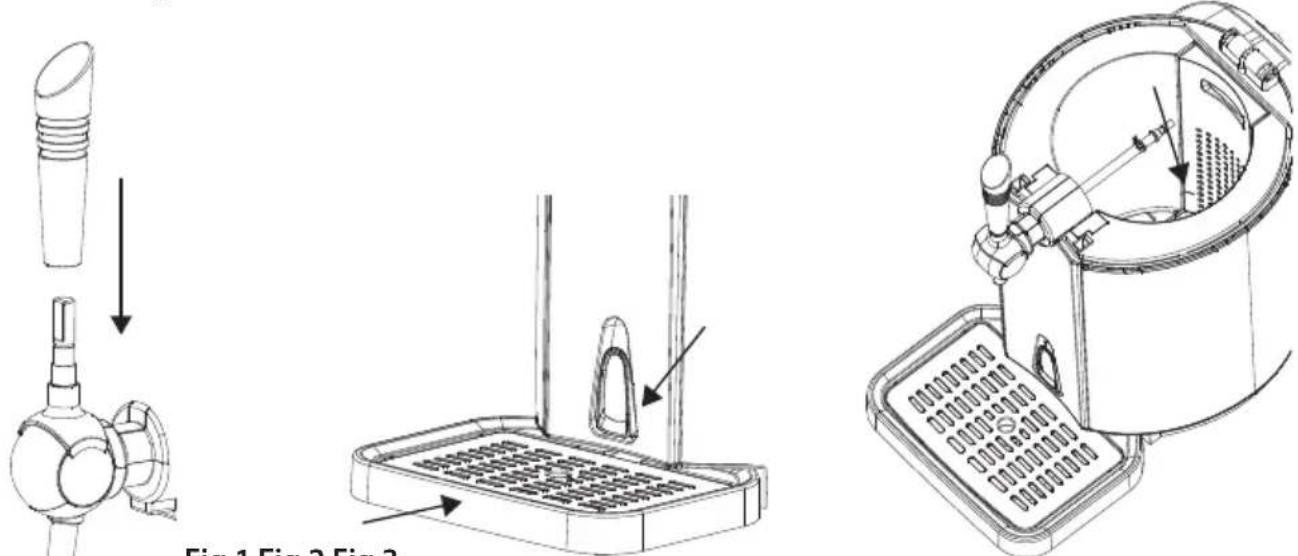

2.4 Montage

Fig.1 Fig.2 Fig.3

1. Plaats het apparaat op een stabiele en vlakke ondergrond. Zorg voor een afstand van ongeveer 12 cm voor ventilatie van het apparaat.
2. Bevestig de kraanhendel aan de kraan. Zorg ervoor dat de hendel stevig vastzit (Fig. 1).
3. Plaats de lekbak samen met het lekrooster in de daarvoor bestemde uitsparing op het apparaat. Zorg ervoor dat de aftaphendel gesloten is (Fig. 2) en de kraan in de gesloten stand staat.
4. Open het deksel en maak de stekkerverbindingen van de slangen los door op de witte knoppen te drukken.
5. Verwijder de schede met stijgbuis van het apparaat. Giet 800 ml koud water in de koelruimte. Let op de MAX-markering in de koelruimte en dat er zich geen andere voorwerpen in de koelruimte bevinden (Fig. 3).

2.5 Typeplaatje

Het typeplaatje met de aansluitings- en prestatiegegevens bevindt zich aan de achterkant van het apparaat.

3 Bediening en werking

In dit hoofdstuk krijgt u belangrijke aanwijzingen m.b.t. de bediening van het apparaat. Neem de aanwijzingen in acht om gevaren en beschadigingen te voorkomen.

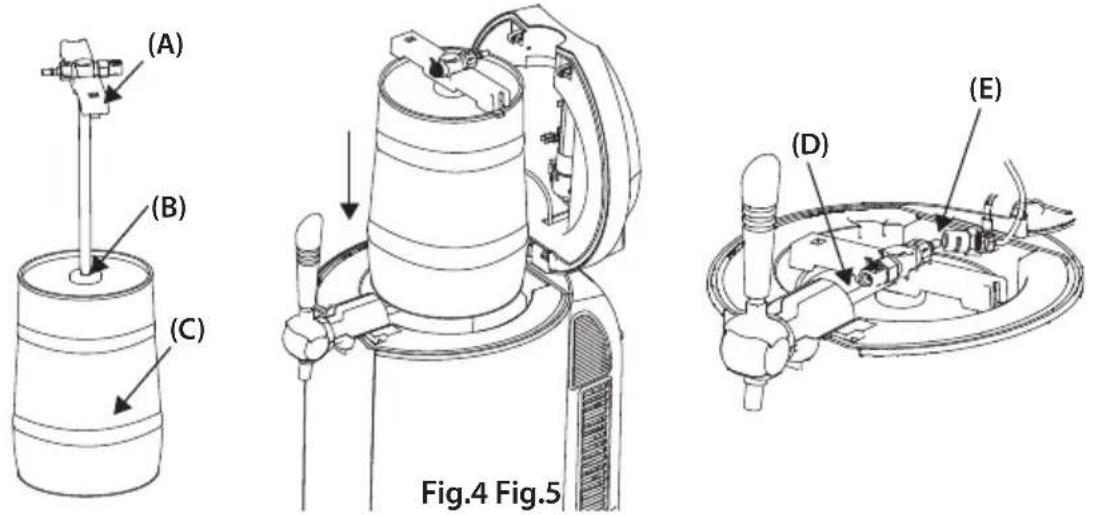

3.1 Universeel biervat van 5 liter

1. Let op de instructies op het biervat. Het vat moet lang genoeg hebben gestaan om te voorkomen dat er schuim uit de tap ontsnapt. Gebruik een voorgekoeld biervat.
2. Richt het taps toelopende uiteinde aan het uiteinde van de hals (A) waar de afsluitdop (B) in het midden bovenaan het vat. Het kan nodig zijn de afsluitdop te verwijderen of de afdichting te vervangen (zie hoofdstuk „Afsluitingen van biervaten").
3. Duw het zwaard snel en verticaal in het biervat (C). Een geluid geeft aan dat het in de rand van het vat is geklikt.
4. Open de dispenser door op de ontgrendeling op het deksel te drukken en plaats het correct gemonteerde vaatje in de koelruimte (Fig. 4).
5. Sluit de bierslangaansluiting (D) en de CO2-aansluitslang (E) aan (Fig. 5).

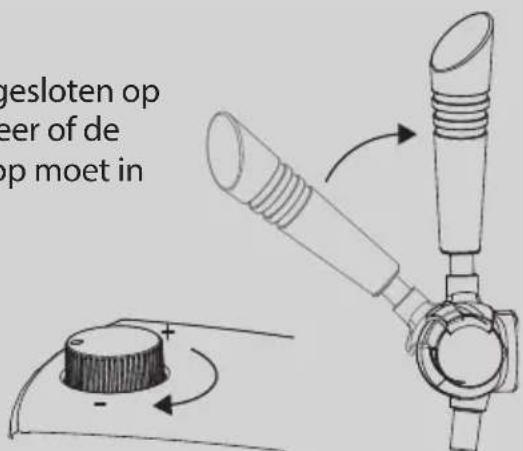

TIP

Controleer of alle aansluitingen correct en onbeschadigd zijn aangesloten op de bierstijgleiding. Controleer of de kraan in de gesloten stand staat. De CO2-regelknop moet in de uit- of 'n'-stand staan.

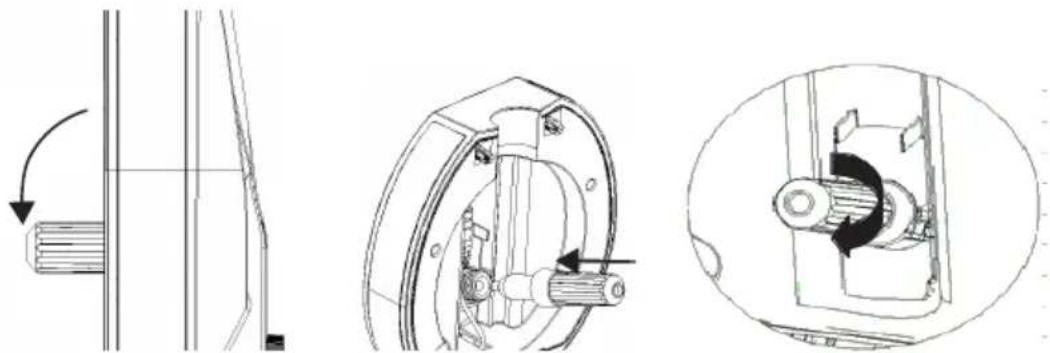

3.1.1 De CO2-cartridge installeren

Fig.6 Fig.7 Fig.8

1. Kantel de CO2-patroonhouder, die zich in het deksel bevindt, maximaal 90° naar beneden en schroef de behuizing los (Fig. 6).
2. Plaats een nieuwe 16 gram CO2-cartridge (Fig. 7).
3. Schroef de CO2-patroonhouder terug op het deksel van het apparaat.
4. Een klikkend geluid geeft aan dat de verzegeling van de cartridge is doorboord door deze vast te schroeven met de doorboorpen, waardoor het gas in het biervat kan stromen (Fig. 8).
5. Kantel de CO2-patroonhouder terug omhoog in de afdekking van het apparaat.
6. Sluit het deksel van het doseersysteem weer.

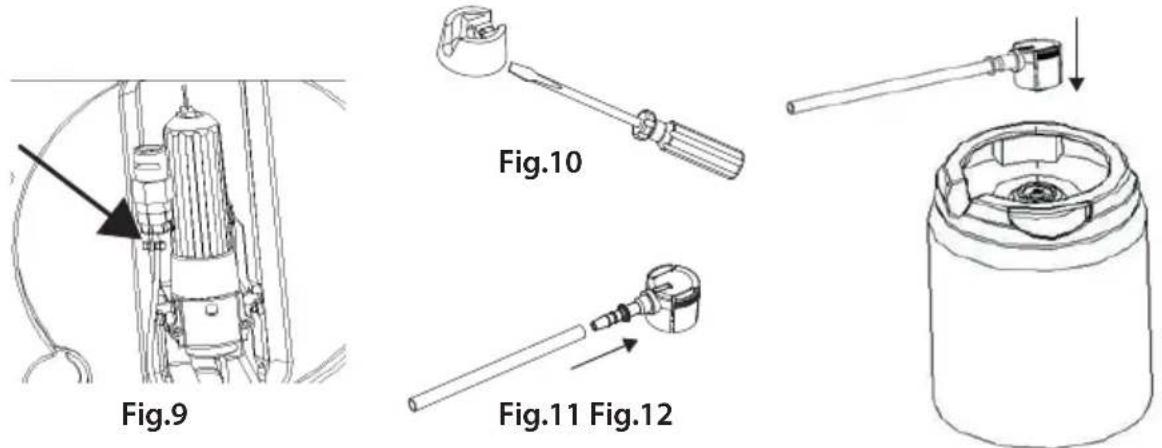

3.2 Heineken biervat van 5 liter

TIP

Heineken vaten worden gevuld met CO2 en hebben geen drukregelaar of CO2-patroon nodig. De draaiknop op het deksel heeft dus geen functie.

1. Plaats de CO2-verbindingsslang naast de CO2-patroonhouder. Beide onderdelen zijn niet nodig voor Heineken vaten (Fig. 9).
2. Je hebt een schroevendraaier nodig om het groene deksel op je Heineken vaatje te verwijderen (Fig. 10).
3. Bevestig de meegeleverde bierslang aan een van de meegeleverde Heineken adapters (Fig. 11).
4. Plaats de adapter samen met de bierslang op het Heineken fust (Fig. 12).
5. Plaats het vat in de koelruimte van het apparaat.
6. Sluit het andere uiteinde van de bierslang aan op de aansluiting van het tapmechanisme.
7. Sluit het deksel van het apparaat.

TIP

Als je de Heineken adapter demonteert, moet je de zijkanten van de adapter tegen elkaar drukken. Anders kan hij snel beschadigd raken.

3.3 Bediening van het apparaat

TIP

Spoel de bierglazen af voor gebruik en bewaar ze op een koele plaats. Het apparaat heeft 19-21 uur nodig om het bier ideaal af te koelen bij een omgevingstemperatuur van 22 - 24°C. Het is aan te raden om het bier minstens 12 uur voor te koelen in de koelkast voordat je het aansluit op het apparaat.

1. Bereid het apparaat voor zoals hierboven beschreven.
2. Steek de stekker in een stopcontact.
3. Zet het apparaat aan met de aan/uit-schakelaar.
4. Het display toont de huidige temperatuur in de koelkamer.
5. Door op de - of + knop te drukken, kun je de temperatuur voor het koelen van het biervat instellen: tussen 4°C en 12°C in stappen van 1.
6. De gespecificeerde temperatuur wordt automatisch bevestigd en het display geeft opnieuw de huidige temperatuur in de koelkamer weer.
7. Zet de CO2-regelknop in de "+" stand. Door aan de drukregelaar te draaien, kunt u de druk aanpassen en zo de bierstroom en de mate van bubbelen regelen.

VOORZICHTIG

De regelknop in de "+" stand zetten betekent dat de gasstroom naar het biervat volledig open is, en in de "-" stand dat de stroom gesloten is. Sluit de gasstroom tijdens:

• het afkoelen van het biervat,
• langere tappauzes,
• bij het vervangen van de CO2-cartridge,
• als het biervat leeg is.

Als er ondanks de aanwezigheid van bier in het vat geen bier uit de tap komt of er onvoldoende schuim op het bier wordt gevormd, moet de draaiknop gedurende ca. 5 seconden in de maximale openingsstand worden gezet en mag de tap niet worden bediend.

1. Houd een bierglas onder de kraan. Kantel de wand van het bierglas naar het tappijpje toe.
2. Trek de hendel van de kraan naar beneden.
3. Breng het bierglas langzaam omhoog terwijl het bier in het glas stijgt.
4. Zet de hendel van de kraan na het gieten terug in de uitgangspositie.

TIP

Dompel het tapmondstuk niet onder in het bier. Dit kan een grote hoeveelheid schuim veroorzaken. • Het verschijnen van een grotere hoeveelheid schuim bij het uitschenken van de eerste portie bier is normaal. De eerste portie bier kan onder te hoge druk uit het vat spatten.

3.4 Het biervat verrangen

1. Zet de kraanhendel in de verticale, gesloten stand.
2. Schakel het apparaat uit.
3. Draai de CO2-regelknop naar de Off of "" positie.
4. Open het deksel van de dispenser.
5. Druk de witte knoppen op de bierstijgbuis naar beneden om de connectors los te maken.
6. Verwijder het biervat samen met de stijgbuis uit het apparaat.
7. Maak eerst de rechterkant van de stijgbuis los van het biervat en daarna de linkerkant.
8. Trek de bierstijgbuis verticaal uit het apparaat.
9. Ga te werk zoals beschreven in het hoofdstuk "Universeel 5 liter biervat" of "5 liter Heineken biervat".

TIP

Reinig de biertap en het apparaat zoals beschreven onder "Reiniging en onderhoud" voordat u een nieuw biervat aansluit.

3.5 De CO2-cartridge vervangen

Vervang het CO2-patroon pas als er geen bier meer getapt kan worden, ook al staat de CO2-regelknop aan en zit er nog bier in het vat.

Schakel het apparaat UIT. Zet de CO2-regelknop op -. Open de klep van het apparaat. Ga te werk zoals beschreven in het hoofdstuk "De CO2-cartridge installeren".

TIP

Zorg er bij het verwijderen van de lege CO2-cartridge voor dat de afdichtring of de aansluitnaald niet per ongeluk losgedraaid of beschadigd worden. Er zijn geen CO2-patronen nodig voor 5 liter Heineken biervaten. Een cartridge van 16 gram CO2 kan meer dan 5 liter bier tappen.

Gebruik alleen CO2-patronen met de volgende parameters:

Nettogewicht15,5-16,5gB88-89mm
Volume20mIC21,7-22mm
Brutogewicht57-58,6gD19-11mm
Gewichtpatroon42-42,6gDruk60kgf/cm2
A	8,6-8,9 mm	Ontploffingsdruk	45 bar

3.6 Het water in de koelkamer verversen

Het wordt aanbevolen om het water in de koelruimte na elk gebruik te vervangen en het te verwijderen voordat het langere tijd niet wordt gebruikt.

1. Schakel het apparaat uit.
2. Verwijder de lekbak van het apparaat.
3. Plaats het apparaat zo dat het voorste gedeelte zich boven uw gootsteen of een voldoende grote bak bevindt.
4. Open de aftaphendel.
5. Wacht tot het water uit het apparaat is weggelopen.
6. Sluit de aftaphendel weer.
7. Vul 800 ml vers water in de koelruimte van het apparaat.

4 Reiniging en onderhoud

In dit hoofdstuk krijgt u belangrijke informatie over de reiniging en het onderhoud van het apparaat. Neem de aanwijzingen in acht om beschadigingen door verkeerde reiniging van het apparaat te voorkomen en een storingsvrij gebruik te waarborgen.

4.1 Veiligheidsvoorschriften

VOORZICHTIG

Let op de volgende veiligheidsvoorschriften voordat u met de reiniging van de machine begint:

Schakel het apparaat uit voordat u het schoonmaakt en voordat u accessoires vervangt, en trek de stekker uit het stopcontact. Het motorblok, het snoer en de stekker niet in contact brengen met water en andere vloeistoffen en niet in de afwasmachine plaatsen. Als er vocht in het apparaat dringt, kunnen elektronische onderdelen beschadigd raken. Gebruik voor de reiniging geen metalen borstel of andere scherpe, schurende voorwerpen. Gebruik geen agressieve of schurende reinigingsmiddelen en geen oplosmiddelen.

4.2 Schoonmaken

Neem de binnen- en buitenkant van het apparaat af met een vochtige doek. Verwijder de lekbak van het apparaat, giet het opgehoopte bier weg en reinig de lekbak en het afvoerrooster met warm spoelwater.

4.3 Het dispensersysteem reinigen

Het afgiftesysteem moet worden gereinigd voor het eerste gebruik, eenmaal per week en voordat het langere tijd niet wordt gebruikt. Gedurende deze periode mag er geen biervat op

het apparaat worden aangesloten.

1. Plaats een lege bak onder de kraan.
2. Vul de meegeleverde reinigingspomp met warm, schoon water.
3. Sluit de reinigingspomp aan op het onderste deel van de bierstijgbuis.
4. Open de kraan.
5. Druk de pomp langzaam in zodat het water door de stijgbuis en de kraan kan stromen (Fig. 13).
6. Herhaal dit proces indien nodig verschillende keren.
7. Als een adapter voor Heineken vaten wordt gebruikt, moet de reinigingspomp worden aangesloten op de bierslang (Fig. 14).

Fig. 13

Fig. 14

TIP

Schroef indien nodig de schede los om de afzonderlijke onderdelen gemakkelijker te kunnen schoonmaken. Laat na het schoonmaken alle onderdelen goed drogen voordat u het apparaat weer gebruikt.

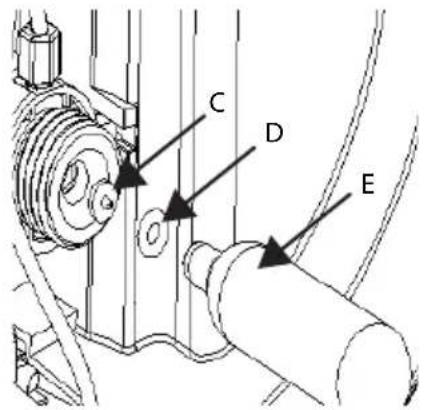

4.4 Vervang de doorprikpen en afdichtring van de CO2-cartridge:

Bij regelmatig gebruik kunnen de doorn en/of de CO2-afdichtring beschadigd raken of per ongeluk verwijderd worden. Als dit het geval is, moeten ze worden vervangen.

A. Reductieklep

B. Dunne metalen staaf

C. Aansteekdorn

D. Afdichtring

E. Lege CO2-cartridge

1. Verwijder de lege CO2-cartridge.
2. Verwijder de versleten afdichtring (D) met een smalle sleufschroevendraaier (B).
3. Als de doorn ook vervangen moet worden, verwijder deze dan met een smalle sleufschroevendraaier.
4. Steek een nieuwe doorn in de CO2-cartridgezitting (de doorn moet zichtbaar in uw richting wijzen).
5. Plaats de CO2-afdichtring in de CO2-cartridgezitting.
6. Druk voorzichtig op beide elementen met een lege CO2-cartridge of de schroevendraaier.

GEVAAR

LET OP: Er bestaat explosiegevaar als een volle CO2-patroon wordt gebruikt!

4.5 Vervangen van de pinafdichting op de bierstijgbuis

Als er een lek wordt opgemerkt in de stijgbuis, moet de afdichting worden vervangen. Verwijder de biertapleiding van het apparaat met behulp van de handgreep. Schroef de leiding los van het handvat (tegen de klok in), verwijder de oude afdichting en breng een nieuwe aan. Draai vervolgens de leiding weer vast op het handvat (met de klok mee).

5 Storingen verhelpen

In dit hoofdstuk krijgt u belangrijke informatie m.b.t. het lokaliseren van storingen en het verhelpen van storingen. Let u op de aanwijzingen om gevaren en beschadigingen te voorkomen.

5.1 Veiligheidsvoorschriften

VOORZICHTIG

Reparaties aan elektrische apparaten mogen alleen uitgevoerd worden door gekwalificeerd vakpersoneel dat door de fabrikant is geschoold. Door ondeskundige reparaties kunnen aanzienlijke gevaren voor de gebruiker ontstaan, evenals schade aan het apparaat.

5.2 Oorzaken van de storingen en het verhelpen

De volgende tabel helpt bij het lokaliseren en het verhelpen van kleinere storingen.

De bierafvoerslang is niet goed aangesloten.

Sluit de slang goed aan.

Er is geen biervat aangesloten of er zit geen bier in het vat.

Nieuw biervat aansluiten.

Geen gas in de CO2-cartridge. Cartridge vervangen.

Bier schuimt te veel.	Het bier kwam nicht goed UIT de tap.	Houd het bierglas schuin on- der de tap. Breng het bierglas langzaam omhoog verwijl het bier in het glas stijgt.
	Biertemperatuur te hoop.	Je moet wachten tot het bier verder is afgekoeld.
	Het biervat ward geschud voor gebruik.	Laat het biervat rusten voordat je het aansluit.
	Het bier in het vat loopt ten[einde.	Nieuw biervat aansluiten.
Bier schuimt nicht genoeg.	De koolzuurdruk in het vat ist te laag.	Draai de regelknop gedurende 5 seconden langzaam in de richting "+" .
	Het bier is te koud.	Laat het vat enigeijd rusten. De temperatuur worden dan gemeten door het apparaat gecorrigeerd.
	Het bierglas is Niet schoon. Er zit nog afwasmiddel in het bierglas.	Spoel het glas zorgvuldig af en spoel het na met koud water.
Het bier stroomt er te langzaam UIT.	Lekkage van de biertapleiding of de verbinding:tussen de \( CO_2 \) cartridge en het biervat.	Controleer de aansluiting van de slangen en hun toestand. Vervang indien nodig de affdichting.
	Het gas in de \( CO_2 \) cartridge is bijna op.	Cartridge verrangen.

TIP

Als u met de bovengenoemde stappen het probleem niet kunt oplossen, neem dan gratis contact op met de klantenservice. Reinig het apparaat voordat u het naar de klantenservice stuurt.

6 Afvoer van het oude apparaat

Oude elektrische en elektronische apparaten bevatten vaak nog waardevolle materialen. Ze bevatten ook schadelijke stoffen, die voor hun functioneren en veiligheid noodzakelijk waren. In het huishoudelijk afval of bij verkeerde behandeling kunnen deze stoffen de menselijke gezondheid en het milieu schade aanbrengen. Zet uw oude apparaat daarom nooit bij het gewone huishoudelijk vuil.

TIP

Maak gebruik van de in uw woonplaats voorhanden zijnde inzamelplek voor terugname en verwerking van oude elektrische en elektronische apparaten. Haal eventueel informatie bij uw gemeentehuis, de vuilnisophaaldienst of bij uw winkelier. Zorg ervoor dat uw oude apparaat tot het moment van transport op een kinderveilige plek wordt bewaard.

6.1 Verwijderen van de verpakking

De verpakking beschermt het apparaat tegen transportschade. De verpakkingsmaterialen zijn uitgezocht vanuit milieuvriendelijke en verwijderingstechnische gezichtspunten en daarom recyclebaar. Het terugbrengen van de verpakking in de materiaalkringloop bespaart grondstoffen en verkleint de afvalhoop. Lever

niet meer benodigd verpakkingsmateriaal in bij een afvalbrengstation, dat zorgdraagt voor de recycling.

7 Garantie

Voor dit product verlenen wij, beginnend op de koopdatum, 24 maanden garantie voor gebreken die terug te voeren zijn op productie- of materiaalfouten. Onze garantie geldt voor Duitsland, Oostenrijk en Nederland. Neem voor alle andere landen a.u.b. contact met ons op.

Uw wettelijke aanspraken op waarborg volgens §437 e.v. BGB (= Duits Burgerlijk Wetboek) blijven hiervan onaangeroerd. De gebruikmaking van uw wettelijke rechten bij gebreken is voor u kosteloos. Niet in de garantie inbegrepen zijn schaden die ontstaan zijn door een ondeskundige behandeling of inzet, evenals gebreken die de functie of de waarde van het apparaat slechts weinig beïnvloeden. Verder zijn slijtageonderdelen, transportschaden, voor zover deze niet door ons te verantwoorden zijn, evenals schaden die ontstaan zijn door niet door ons uitgevoerde reparaties, uitgesloten van de aanspraak op garantie.

Dit apparaat is geconstrueerd voor het gebruik in de particuliere sfeer (huishoudelijk gebruik) en komt overeen met de te leveren prestaties. Een eventueel gebruik in de commerciële inzet valt alleen voor zover onder de garantie, als het in de omvang te vergelijken is met de belasting van een particulier gebruik. Het is niet bestemd voor een verdergaand, commercieel gebruik.

Bij terechte klachten zullen wij het gebrekkige apparaat naar onze keuze repareren of omruilen voor een apparaat zonder gebreken. Open gebreken moeten binnen 14 dagen na de levering aangegeven worden. Andere aanspraken zijn uitgesloten.

Neem voor het indienen van een aanspraak op garantie a.u.b. voor het terugzenden van het apparaat (altijd met bewijs van aankoop) contact met ons op. Onze contactgegevens ("garantiegever") vindt u aan het begin van deze bedieningshandleiding.

DE Weitere Sprachen dieser Bedienungsanleitung fi nden Sie unter www.caso-design.de oder wenn Sie den QR-Code scannen.

EN To see these operating instructions in more languages, visit www.caso-design.de or scan the QR code.

ES Este manual de instrucciones está disponible en outros idiomas en www.caso-design.de o escaneando el número QR.

SV Det fi nns tillgang till fl eraspråk ienna bruksanvisning på www.caso-design.de ell er om du scannar QR-koden.

FR Vouss,trouverez ce mode d'emploi en plusieurs langues sur www.caso-design.de ou en scannant le code QR.

IT U teriori lingue di queste istruzioni per l'uso sono disponibili al seguente link www.caso-design.de o scansionando il codice QR.

NL Je vindt deze gebruiksaanwijzing met vertaling in verschillende talen op de volgende link op de website www.caso-design.de. U=kunt ook de QR-code scannen om toegang te krijgen tot de vertalingen.
