Beer Master - Dispensador de cerveza CASO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Tirador de cerveza
Marca	CASO
Modelo	Beer Master
Uso	Doméstico, locales cerrados
Capacidad de barriles compatibles	5 litros (universales o Heineken)
Temperatura ajustable	4°C a 12°C (en incrementos de 1°C)
Tipo de cartucho CO₂	16 g, dimensiones específicas (Ø21.7-22 mm, H88-89 mm)
Alimentación eléctrica	220-240 V, 50 Hz (disyuntor 16 A recomendado)
Consumo de agua	800 ml de agua en la cámara fría
Capacidad de tirada por cartucho CO₂	Más de 5 litros de cerveza
Sistema de refrigeración	Cámara fría llena de agua, tiempo de enfriamiento ideal 19-21 h (temperatura ambiente 22-24°C)
Limpieza	Limpieza manual del sistema de tirada con bomba suministrada; no sumergir el bloque motor
Seguridad	Corte automático del gas en caso de pausa o reemplazo; avisos de peligro (PELIGRO, ATENCIÓN, PRECAUCIÓN)
Piezas de repuesto suministradas	Juntas de conexión (cerveza-tubo de subida), juntas de cartucho CO₂, punzón, 3 adaptadores Heineken, 2 juntas de barril
Accesorios incluidos	Bomba de limpieza, 3 cartuchos CO₂, tubo de cerveza, escurridor con rejilla
Garantía	24 meses (Alemania, Austria, Países Bajos; para otros países contactar al servicio)

Preguntas frecuentes - Beer Master CASO

¿Cómo instalar un cartucho de CO₂ en el Beer Master?

Incline el soporte del cartucho en la tapa 90° hacia abajo, desenrosque la carcasa, inserte un cartucho nuevo de 16 g, vuelva a enroscar hasta el clic, luego incline el soporte hacia arriba.

¿Qué barriles de cerveza puedo usar con este modelo?

Este modelo acepta barriles universales de 5 L y barriles Heineken de 5 L. Para barriles Heineken, use el adaptador suministrado sin cartucho CO₂ externo.

¿Cómo ajustar la temperatura de la cámara fría?

Use los botones + y - en el panel de control para ajustar la temperatura entre 4°C y 12°C en incrementos de 1°C. La temperatura se confirma automáticamente.

¿Qué hacer si la cerveza hace demasiada espuma al servir?

Verifique que el vaso esté inclinado correctamente, que la cerveza no esté demasiado caliente (deje enfriar), que el barril no haya sido agitado (deje reposar) o que no esté casi vacío. Reduzca la presión del CO₂ si es necesario.

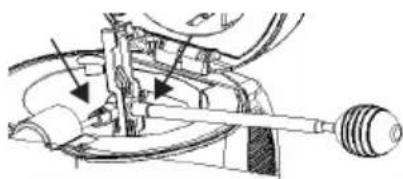

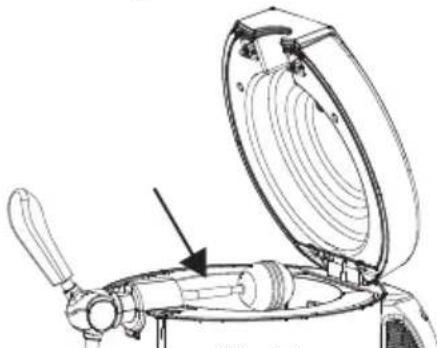

¿Cómo limpiar el sistema de tirada?

Retire el barril, llene la bomba de limpieza suministrada con agua caliente, conéctela al tubo de subida, abra el grifo y bombee lentamente. Enjuague varias veces. Deje secar todas las piezas antes de reutilizar.

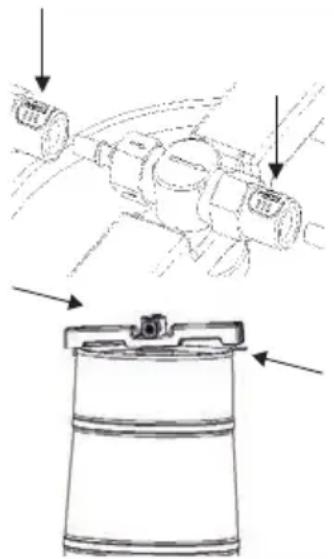

¿Cómo reemplazar el barril de cerveza?

Cierre el grifo, apague el aparato, gire el CO₂ a la posición de apagado, abra la tapa, desconecte los conectores presionando los botones blancos, retire el barril y la columna ascendente. Limpie antes de instalar un nuevo barril.

¿Por qué no sale cerveza del grifo?

Verifique que el barril no esté vacío, que el cartucho de CO₂ esté lleno y correctamente instalado, y que las conexiones de las mangueras estén bien conectadas. Abra ligeramente el regulador de presión.

¿Cómo cambiar el agua en la cámara fría?

Apague el aparato, retire la bandeja de goteo, incline el aparato sobre un fregadero, abra la palanca de drenaje en el lado frontal, deje que el agua fluya, cierre, luego vierta 800 ml de agua fresca.

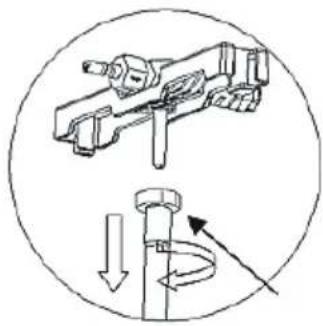

¿Qué hacer en caso de fuga en el tubo de subida de cerveza?

Desmonte la columna ascendente desenroscando la manija (sentido antihorario), reemplace la junta usada por una nueva (suministrada), luego enrosque firmemente (sentido horario). Verifique la estanqueidad.

¿El aparato tiene garantía?

Sí, la garantía es de 24 meses a partir de la fecha de compra por defectos de fabricación. Se aplica en Alemania, Austria y Países Bajos. Para otros países, contacte al servicio al cliente.

MANUAL DE USUARIO Beer Master CASO

En el presente manual se utilizan las siguientes advertencias:

PELIGRO

Una advertencia de este nivel de peligro indica una situación peligrosa.

Si la situación peligrosa no se evita, puede causar la muerte o lesiones graves.

• Siga las instrucciones que indica esta advertencia para evitar el peligro de muerte o de lesiones graves a personas.

ADVERTENCIA

Una advertencia de este nivel de peligro indica una posible situación peligrosa.

Si la situación de peligro no se evita, puede conducir a lesiones graves.

Siga las instrucciones que indica esta advertencia para evitar lesiones a personas.

PRECAUCIÓN

Una advertencia de este nivel de peligro indica una posible situación peligrosa.

Si la situación de peligro no se evita, puede conducir a lesiones de gravedad moderada a leve.

Siga las instrucciones que indica esta advertencia para evitar lesiones a personas.

NOTA

Esta indicación proporciona información adicional que facilita el manejo de la máquina.

Uso previsto

Este aparato está previsto únicamente para uso doméstico en espacios cerrados, para enfriar y dispensar cerveza en barriles de 5 litros.

Este aparato ha sido diseñado para su uso doméstico o para usos similares,

• como por ejemplo, en cocinas para empleados de tiendas, oficinas u otros entornos comerciales,
• en explotaciones agrícolas,
• por clientes de hoteles, moteles u otras instalaciones residenciales,
• en pensiones con desayuno.

Cualquier uso que no se adecúe a su uso original. Cualquier uso distinto al previsto se considera un uso indebido del aparato.

ADVERTENCIA

Peligro ante el uso no conforme a lo previsto.

El uso indebido del aparato o cualquier uso distinto al uso previsto puede entrañar peligro.

Utilice el aparato exclusivamente para su uso previsto. Los procedimientos descritos en el manual de instrucciones deben obedecerse.

Queda excluida cualquier reclamación de garantía bajo daños derivados del uso no conforme a lo previsto. La responsabilidad recae exclusivamente en el usuario.

Instrucciones generales de seguridad

NOTA

Para una manipulación segura del aparato, observe las siguientes instrucciones generales de seguridad:

• Antes de utilizar el aparato, debe revisarlo para detectar posibles daños. Si el aparato presenta daños, no lo ponga en marcha. Las personas con facultades físicas, sensoriales o mentales limitadas o con experiencia y conocimientos insuficientes también pueden utilizar el dispositivo si se les supervisa o si se les instruye sobre cómo usar el dispositivo de forma segura y sobre los riesgos que de él se derivan. La limpieza y el mantenimiento del usuario no deben ser realizados por niños, a menos que estos tengan 8 o más años de edad y lleven a cabo dicho uso bajo la supervisión de un adulto. Los niños no deben jugar con el aparato.
• Este aparato no debe ser utilizado por niños. Mantenga el aparato y el cable de conexión lejos del alcance de los niños. La reparación del aparato solo debe ser realizada por el servicio técnico autorizado por el fabricante. De lo contrario, la garantía quedará anulada en caso de sufrir daños. Las reparaciones incorrectas pueden causar daños.
• Los componentes defectuosos solo deben ser sustituidos por piezas de repuesto originales. Solo en este tipo de componentes se asegura el cumplimiento de los requisitos de seguridad.
• Utilice el dispositivo únicamente según se explica en las instrucciones de uso para evitar posibles lesiones por un uso indebido.

NOTA

No utilice el dispositivo:

• Si el dispositivo o elementos del mismo han sufrido desperfectos
• Si el cable de red o el enchufe han sufrido desperfectos
• Si el dispositivo se ha caído

Desenrolle el cable de alimentación completamente antes de cada uso. Asegúrese de que el cable de alimentación no pueda dañarse por bordes afilados u objetos calientes. No realice ninguna modificación en el dispositivo o en el cable de red. Permita únicamente a un taller profesional que se ocupe de las reparaciones, ya que los dispositivos que no se reparan debidamente ponen en peligro al usuario. Tenga también en cuenta las condiciones de la garantía adjunta. Utilice el dispositivo únicamente con accesorios originales. El aparato no debe utilizarse para enfriar otros líquidos y bebidas. - Este aparato no debe exponerse a la lluvia ni a otras influencias ambientales. No saque el barril del aparato si no se ha vaciado completamente. No saque el cartucho de CO2 antes de que esté vacío. - Antes de enchufar el aparato a la alimentación eléctrica, asegúrese de que el interruptor esté apagado para evitar que se ponga en marcha involuntariamente. Si se mantiene la puerta abierta demasiado tiempo, puede aumentar considerablemente la temperatura en las cámaras del aparato. - Antes de introducir el barril, deben comprobarse que no está dañado y que no haya transcurrido la fecha de caducidad de la cerveza. Enfríe previamente el barril de cerveza antes de usar. Para ello, no meta el barril de cerveza en un congelador. No agite el barril de cerveza antes de uso. El barril de cerveza no debe exponerse a la radiación solar directa. El barril debe almacenarse de acuerdo con la información especificada en la etiqueta.

Peligro de incendio / peligro por materiales inflamables

ADVERTENCIA

Peligro de incendio / peligro por materiales inflamables.

No guarde sustancias explosivas, tales como aerosoles con propelentes inflamables en esta unidad.

ADVERTENCIA

No tape las ranuras de ventilación del aparato ni las bloquee. No utilice equipos eléctricos en el interior del aparato. No dañe el circuito de refrigeración. No utilice cartuchos de CO2 si la temperatura ambiente supera los 49°C. El incumplimiento de esta indicación puede causar una explosión y peligro de muerte. Para apagar el fuego en el aparato en caso de incendio, utilizar únicamente extintores de polvo o extintores de dióxido de carbono (CO2). Compruebe regularmente el estado de la etiqueta adhesiva con la información de seguridad. Debe sustituir la etiqueta si es ilegible.

Fuentes de peligro - Peligro de electrocución

PELIGRO

Peligro de muerte por electrocución

El contacto con cables o componentes energizados implica peligro de muerte. Tener en cuenta las precauciones indicadas, a fin de evitar peligro de electrocución:

Si el cable de conexión a la red del dispositivo sufre desperfectos, deberá sustituirlo el fabricante, el servicio de Atención al Cliente de este o una persona cualificada, a fin de evitar riesgos. - Nunca abra la carcasa del aparato. Si toca cualquier conexión energizada y cambia la disposición del cableado eléctrico o el diseño mecánico, existe peligro de electrocución. Además, puede producirse fallos de funcionamiento en el aparato. No toque el aparato ni el enchufe con las manos mojadas. No sumerja el aparato en agua u otros líquidos ni lo introduzca en el lavavajillas. ADVERTENCIA: Cuando instale el aparato, asegúrese de que el cable de conexión a la red eléctrica no pueda quedar atrapado o dañarse. ADVERTENCIA: No coloque detrás de los aparatos regletas de enchufes ni fuentes de alimentación.

Inspección de transporte

ADVERTENCIA

Los materiales de embalaje no deben utilizarse como juguetes. Peligro de asfixia.

NOTA

Verifique la integridad del suministro y revíselo para detectar daños visibles. Si detectara cualquier falta o daños en el suministro debidos a un embalaje defectuoso o al transporte, debe informar de inmediato al transportista, a la aseguradora y al proveedor.

Requisitos que deben reunir el lugar de montaje

Para garantizar el funcionamiento seguro y correcto del aparato, el lugar de colocación debe cumplir los siguientes requisitos:

• El aparato debe ser instalado sobre una superficie sólida, plana y nivelada con suficiente capacidad.
• El aparato no debe estar sometido a la radiación directa de los rayos del sol.
• Asegúrate de mantener una distancia suficiente de las fuentes de calor fuertes, como placas de cocina, tubos de calefacción, etc.
• Elija el montaje de modo que los niños no puedan tener acceso al dispositivo.
• El dispositivo no está diseñado para ser instalado en una pared o en un armario.
• No instale la unidad en un entorno cálido, húmedo o muy húmedo o cerca de materiales combustibles.
• ADVERTENCIA: no tape los orificios de ventilación de la carcasa del aparato. No quite los pies del dispositivo.
• La unidad para el correcto funcionamiento requiere un flujo de aire adecuado. Deja 12 cm de espacio libre en todos los lados.
• No dejes que el cable cuelgue del borde de una mesa o superficie de trabajo.
• La toma debe ser de fácil acceso para que el cable de alimentación se pueda quitar fácilmente en caso necesario.
• La instalación y el montaje de este dispositivo en instalaciones móviles (barcos, por ejemplo) puede llevarse a cabo por empresas especializadas, siempre que se aseguren las condiciones para el uso seguro de este equipo.

Conexión eléctrica

Para que el aparato funcione con seguridad y correctamente, debe observar las siguientes indicaciones al establecer la conexión eléctrica:

• Antes de conectar el aparato, compare los datos de conexión (tensión y frecuencia) de la placa de especificaciones con los de la red eléctrica doméstica. Estos datos deben coincidir para evitar daños en el aparato. En caso de duda, consulte a su servicio técnico eléctrico.
• La conexión del aparato a la red eléctrica debe realizarse mediante un cable alargador arrollado, de 3 metros de longitud como máximo y una sección recta de 1,5mm². El uso de regletas de conexiones o ladrones con varias tomas está prohibido, por el peligro de incendio.
• Asegúrese de que el cable de alimentación no resulte dañado y que no se tienda bajo alfombras ni sobre superficies calientes o de bordes afilados.
• La toma de alimentación debe estar provista de un fusible protector de 16 A.
• La seguridad eléctrica del aparato solo se asegura si se conecta un sistema de protección frente a sobrecargas. En caso de duda, avise al electricista autorizado para que revise la instalación doméstica. El fabricante no se hace responsable de los daños ocasionados por falta de protección o protección interrumpida.

Lea atentamente la información contenida en este manual para familiarizarse rápidamente con el aparato y poder utilizar sus funciones en toda su capacidad.

Su aparato le servirá durante muchos años si lo trata y lo cuida adecuadamente. Esperamos que disfrute de su uso.

1.1 Información acerca de este manual

El manual de instrucciones forma parte integrante del Dispensador de cerveza CASO Beer Master (en lo sucesivo denominado aparato) y le proporciona instrucciones importantes para la puesta en marcha, la seguridad, el uso previsto y la conservación del aparato. El manual del usuario debe guardarse siempre a mano, cerca del aparato. Debe ser leído y utilizado por la persona encargada de:

• la puesta en marcha, · operación, - resolución de fallas y/o - limpieza

del aparato. Guarde este manual de instrucciones en un lugar seguro y facilítelo a las terceras personas que vayan a utilizarlo en el futuro.

1.2 Limitación de responsabilidad

La información técnica contenida, datos e indicaciones contenidos en el presente manual para la instalación, operación y conservación se corresponden con los últimos avances técnicos en el momento de la impresión y se publican teniendo en cuenta nuestra experiencia y conocimientos hasta ese momento. Por este motivo no nos hacemos responsables de las indicaciones, ilustraciones o descripciones contenidas en el presente manual del usuario. El fabricante no se hace responsable de los daños causados por

• desobedecimiento de las instrucciones
• uso indefinido
• reparaciones indebidas
• modificaciones técnicas, modificaciones del aparato
• uso de piezas de repuesto no autorizadas

No se recomienda realizar modificaciones en el aparato y no están cubiertas por la garantía. Las traducciones se realizan a nuestro buen saber y entender. No nos hacemos responsables de ningún error de traducción, incluso si la traducción hubiera sido realizada por nosotros o por orden nuestra. Por tanto, sólo el texto original en alemán tendrá carácter vinculante.

1.3 Derechos de autor (copyright)

Este documento está protegido por los derechos de autor. CASO GmbH se reserva todos los derechos, incluida la reproducción fotomecánica, la publicación y distribución mediante procedimientos especiales (p.ej. procesamiento de datos, soporte de datos y redes de datos), ya sea en su totalidad o en parte. Válido salvo errores de contenido y modificaciones técnicas

1.4 Ámbito de suministro e inspección de transporte

El aparato se entrega con los siguientes componentes:

• CASO Beer Master - Bomba de limpieza, 3 adaptadores de Heineken, 2 tapones de barril
• Manguera de cerveza
• 3 cartuchos de CO2
• Manual del usuario

Recambios:

• 2 juntas de conexión (tubo elevador de cerveza)
• 3 juntas tóricas para cartucho de CO₂
• Espita para cartucho de CO₂

1.5 Desembalaje

Para desembalar el aparato realice los siguientes pasos:

• Saque el aparato de la caja y retire el material de embalaje exterior e interior.

NOTA

Si fuera posible, conserve el embalaje original durante el periodo de garantía para poder embalar el aparato adecuadamente en caso de que requiera hacer uso de la garantía.

2 Estructura y unidades

En este capítulo obtendrá importantes indicaciones de seguridad sobre la estructura y el funcionamiento del aparato.

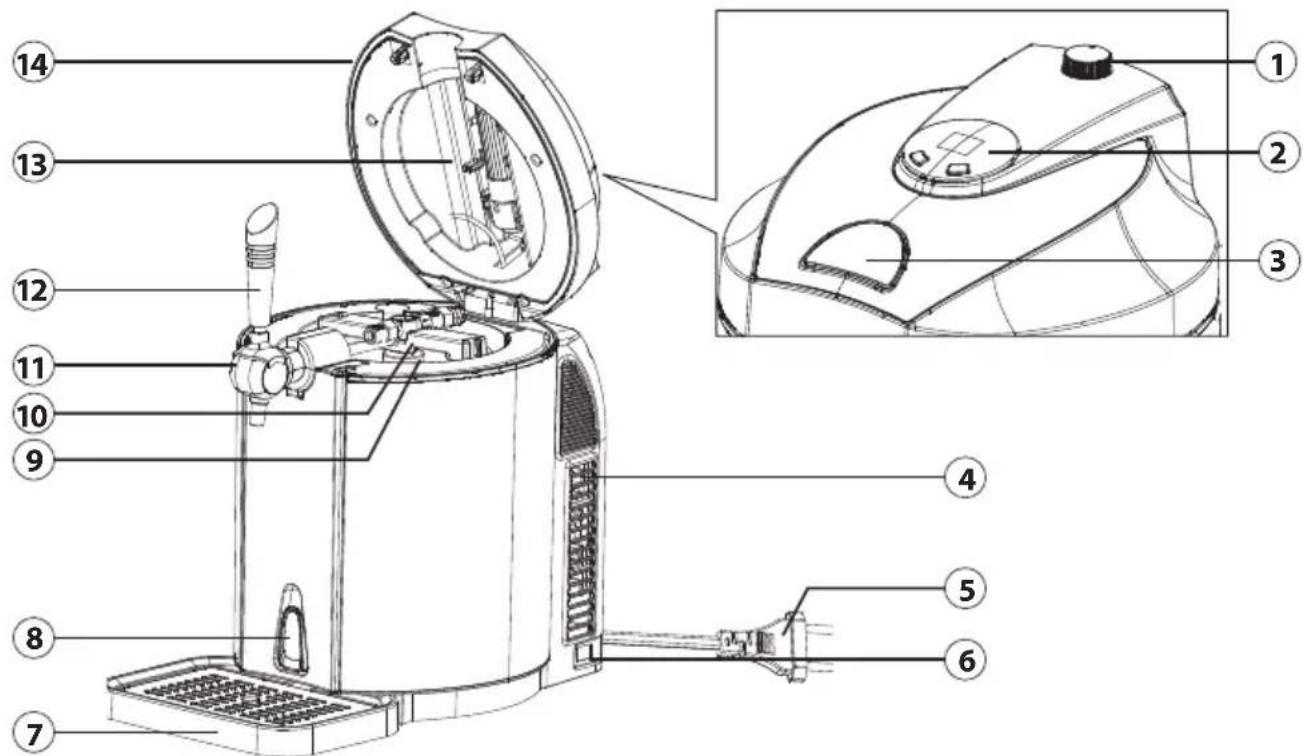

2.1 Visión general

1 Regulador giratorio de CO₂, 2 Panel de manejo, 3 Desbloqueo de la tapa, 4 Ranura de ventilación, 5 Cable de alimentación con enchufe, 6 Interruptor de encendido/apagado, 7 Bandeja de goteo con rejilla de goteo, 8 Palanca de drenaje

9 Cámara de refrigeración, 10 Perno de perforación con tubo elevador, 11 Grifo, 12 Mango del grifo, 13 Soporte del cartucho de CO₂, 14 Tapa

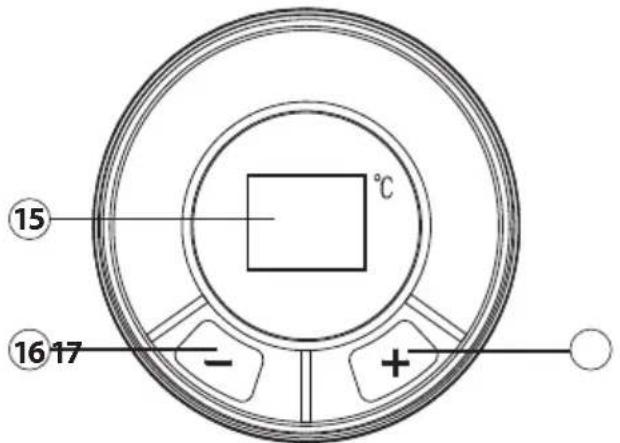

2.2 Elementos operativos

15 Indicador LED de temperatura (4°C - 12°C), 16 Reducir la temperatura, 17 Aumentar la temperatura

2.3 Elección del barril de cerveza

• Utilice únicamente barriles universales de 5 litros o barriles Heineken de 5 litros.
• Tenga en cuenta las indicaciones de seguridad y almacenamiento especificadas en el barril.
• Antes de comprar el barril, compruebe que no esté dañado y tenga en cuenta la fecha de caducidad. Proteja la parte superior para que no se dañe. De lo contrario, puede resultar difícil acceder a la junta del barril.
• ¡No agite el barril antes de usarlo!
• No someta el barril de cerveza a la radiación solar directa.
• Almacene el barril de cerveza en un frigorífico o en otro lugar frío.

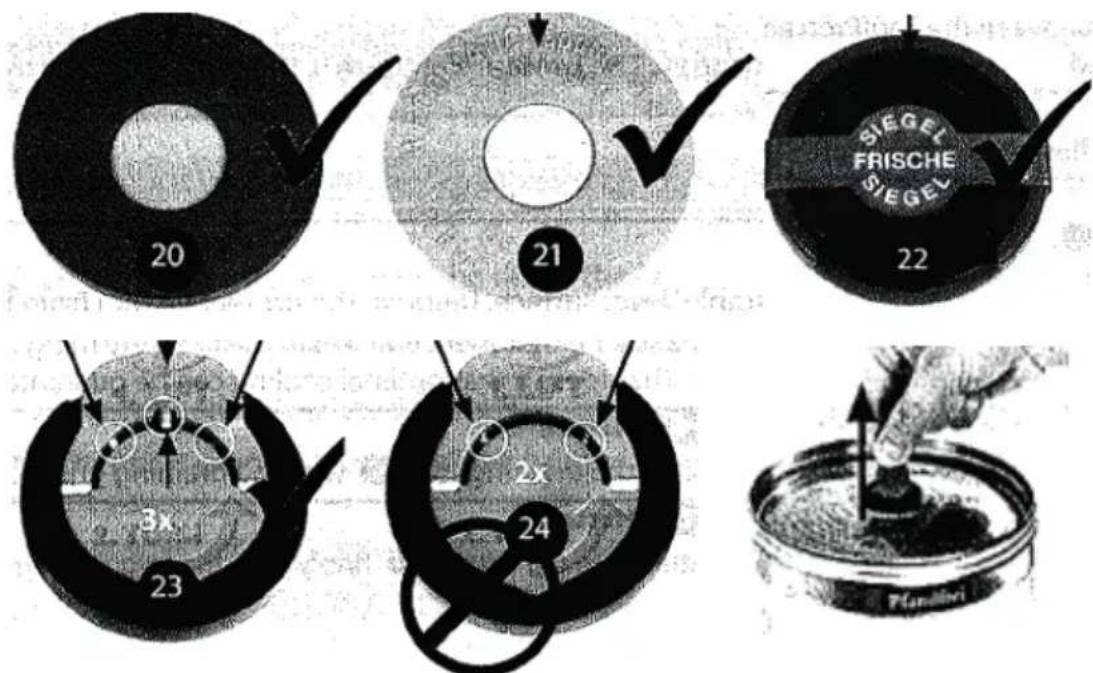

2.3.1 Tapones del barril de cerveza

Es posible utilizar todos los barriles de cerveza de 5 litros con los tapones de sellado que se muestran en la imagen. Preste atención a la información siguiente. Los tapones que llevan el número n.º 20 y 21 se pueden perforar con el perno. En los tapones de sellado del número 22 hay que quitar primero el precinto y, a continuación, perforar el tapón

con el tubo elevador del enfriador de cerveza. La diferencia entre el n.º 23 y el n.º 24 es la cantidad de anillos de seguridad. Tire con cuidado hacia arriba del anillo de seguridad y gírelo para quitarlo del barril. Sustitúyalo por la junta de conexión incluida (idéntica al tapón n.º 20).

¡ATENCIÓN! Antes de desmontar, sustituir o perforar los tapones, deben seguirse las instrucciones de manejo incluidas con el barril de cerveza por el fabricante, para evitar que escape una cantidad de gas excesiva. Antes de perforar el tapón, debe asegurarse de que el barril de cerveza no se haya agitado, y de que haya permanecido en reposo el tiempo suficiente para evitar una formación de espuma excesiva. Si utiliza un barril Heineken, no es necesario dejar salir el gas ni colocar el tapón de sellado, ya que posee una presión de CO₂ propia y no requiere alimentación a través de un sistema externo.

2.4 Montaje

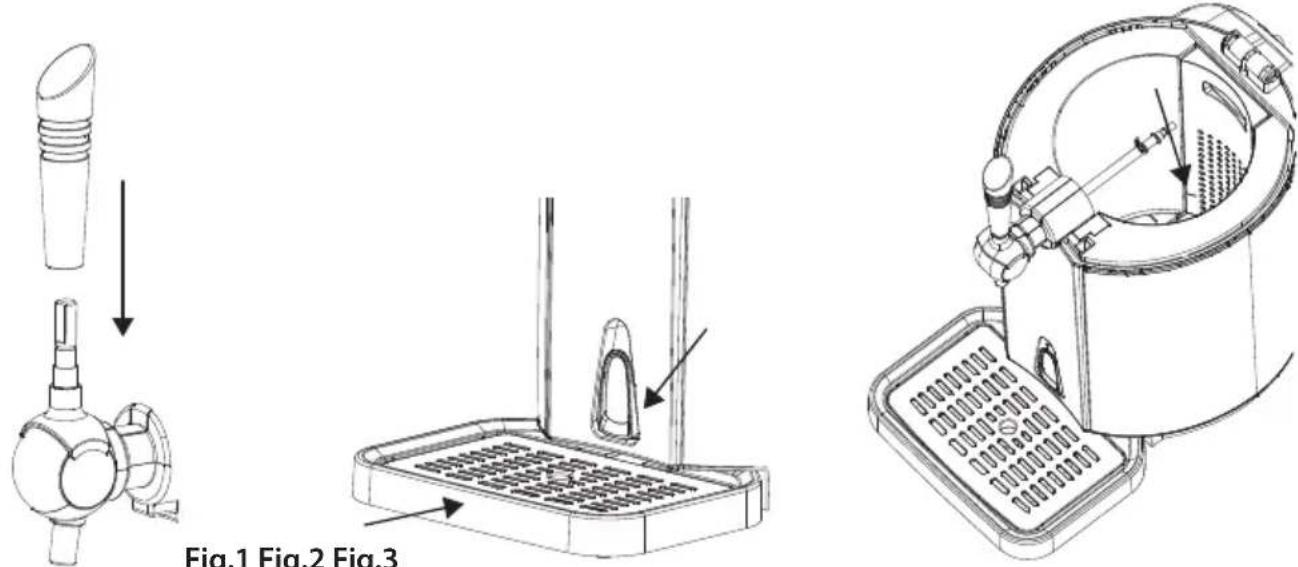

Fig.1 Fig.2 Fig.3

1. Coloque el aparato sobre una superficie plana y estable. Preste atención a que quede una distancia de aprox. 12 cm para la ventilación del aparato.
2. Fije el mango al grifo. Compruebe que el mango esté montado firmemente (fig. 1).
3. Coloque la bandeja de goteo con la rejilla en la entalladura prevista para ello en el aparato. Asegúrese de que la palanca de drenaje está cerrada (fig. 2) y de que el grifo está en la posición cerrada.
4. Abra la tapa y suelte las conexiones de las mangueras presionando los botones blancos.
5. Saque del aparato el perno de perforación con el tubo elevador. Vierta 800 ml de agua fría en la cámara de refrigeración. Preste atención a la marca «MAX» en la cámara y compruebe que no haya ningún otro objeto debajo de la misma (fig. 3).

2.5 Placa de especificaciones

La placa de características con los datos de conexión y rendimiento se encuentra en la parte posterior del aparato.

3 Operación y funcionamiento

Este capítulo incluye algunos consejos importantes acerca de la operación y el funcionamiento del aparato. Observe dichos consejos para evitar daños.

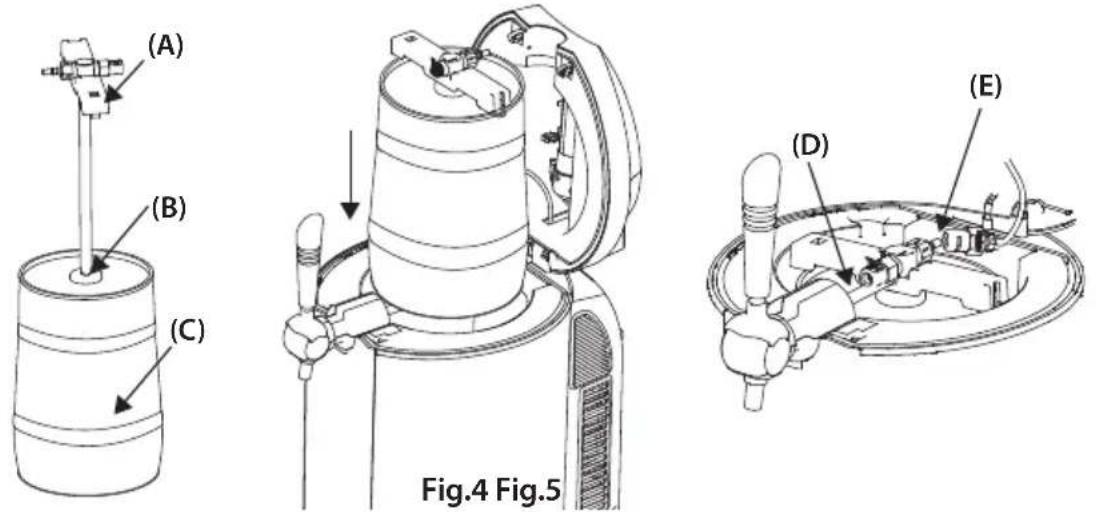

3.1 Barril de cerveza universal de 5 l

1. Observe las indicaciones que se encuentran en el barril de cerveza. El barril debe haber estado en reposo el tiempo suficiente para evitar que salga espuma por el grifo. Utilice un barril de cerveza que haya sido enfriado previamente.
2. Dirija el extremo puntiagudo que se encuentra al final del perno de perforación (A) contra el tapón de sellado (B) en el centro de la parte superior del barril. Es posible que tenga que quitar el cierre o sustituir el tapón (consulte el apartado «Tapones del barril de cerveza»).
3. Introduzca el perno de perforación de forma rápida y en vertical en el barril de cerveza (C). Un ruido indica que ha encajado en el borde del barril.
4. Abra el dispensador de cerveza presionando el desbloqueo en la tapa e introduzca en la cámara de refrigeración el barril montado correctamente (fig. 4).
5. Conecte la pieza de conexión de la manguera de cerveza (D) y la manguera de conexión de CO2 (E) (fig. 5).

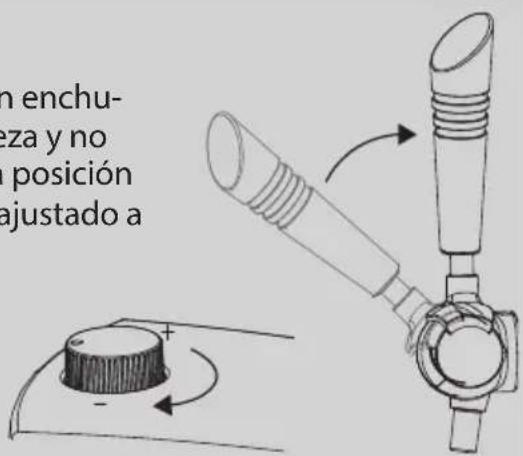

NOTA

Preste atención a que todas las conexiones estén enchufadas correctamente en el tubo elevador de cerveza y no estén dañadas. Compruebe que el grifo está en la posición cerrada. El regulador giratorio de CO2 debe estar ajustado a la posición de apagado o «-».

3.1.1 Instalación del cartucho de CO₂

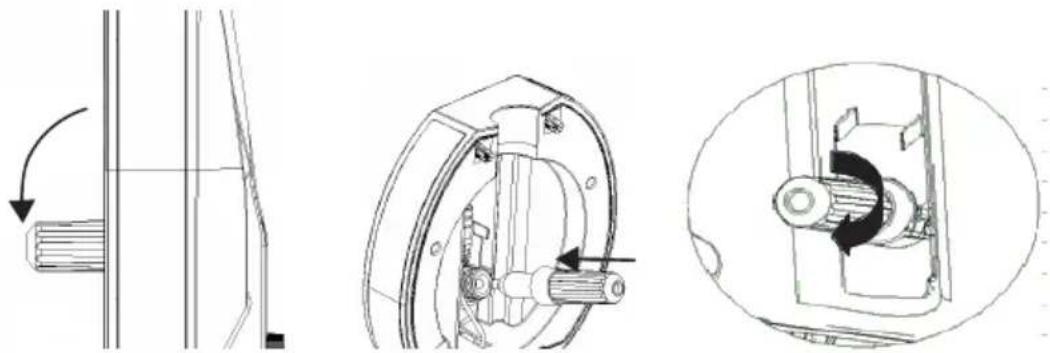

Fig.6 Fig.7 Fig.8

1. Incline como máximo 90° hacia abajo el soporte del cartucho de CO₂ que se encuentra en la tapa, y desenrosque la carcasa (fig. 6).
2. Instale un cartucho de CO₂ de 16 gramos en estado como nuevo (fig. 7).
3. Vuelva a enroscar el soporte del cartucho de CO₂ en la tapa del aparato.
4. Un sonido «clic» indica que el tapón del cartucho se ha perforado con el perno al enroscarlo, y que el gas puede fluir al barril de cerveza (fig. 8).
5. Vuelva a plegar hacia arriba el soporte del cartucho de CO₂ en la tapa del aparato.
6. Cierre la tapa del dispensador.

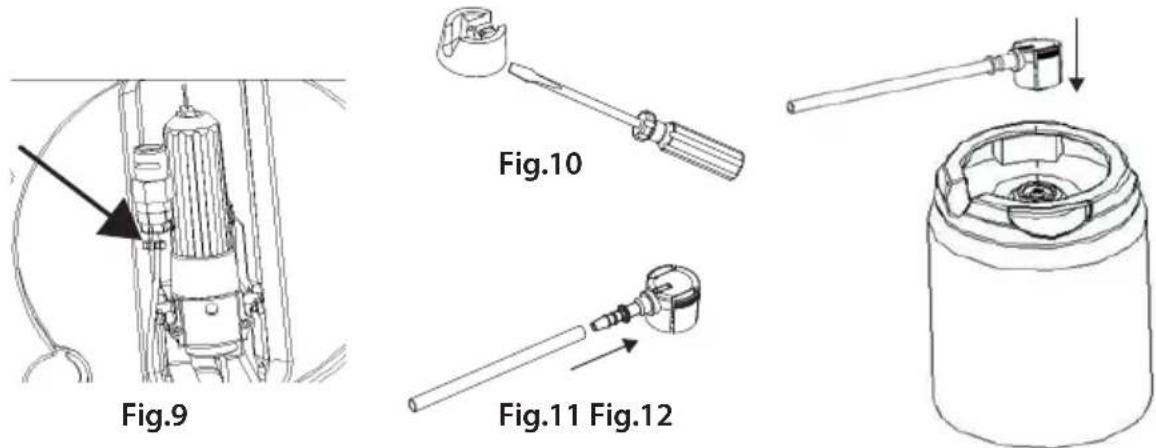

3.2 Barril de cerveza Heineken de 5L

NOTA

Los barriles Heineken están llenos con CO₂ y, por lo tanto, no necesitan un regulador de presión ni un cartucho de CO₂. El regulador giratorio en la tapa no tiene ninguna función en este caso.

1. Coloque la manguera de conexión de CO₂ hasta el soporte del cartucho de CO₂. Estos dos componentes no son necesarios para los barriles Heineken (fig. 9).
2. Necesitará un destornillador para desmontar la tapa verde del barril Heineken (fig. 10).
3. Coloque la manguera de cerveza incluida en uno de los adaptadores para Heineken incluidos (fig. 11).
4. Coloque el adaptador con la manguera de cerveza sobre el barril Heineken (fig. 12).
5. Meta el barril en la cámara de refrigeración del aparato.
6. Conecte el otro extremo de la manguera de cerveza con la pieza de conexión en el mecanismo de dispensación.
7. Cierre la tapa del aparato.

NOTA

Al desmontar el adaptador para Heineken, deben comprimir las piezas laterales en el adaptador. De lo contrario, se puede dañar enseguida.

3.3 Funcionamiento del aparato

NOTA

Enjuague los vasos de cerveza antes de usarlos y guárdelos en un lugar fresco. El aparato necesita de 19 a 21 horas para enfriar de modo ideal la cerveza cuando la temperatura ambiente es de 22 a 24 °C. Se recomienda enfriar previamente la cerveza como mínimo 12 horas en el frigorífico antes de conectarla al aparato.

1. Prepare el aparato tal como se ha descrito.
2. Conecte el enchufe a una toma de corriente.
3. Encienda el aparato con el interruptor de encendido/apagado.
4. En la pantalla se indica la temperatura actual en la cámara de refrigeración.
5. Pulsando las teclas - o + puede ajustar la temperatura de enfriamiento del barril de cerveza entre 4 °C y 12 °C a incrementos de 1 grado.
6. La temperatura indicada se confirma automáticamente y en la pantalla se indica de nuevo la temperatura actual en la cámara frigorífica.
7. Ajuste el regulador giratorio de CO2 a la posición «+». Girando el regulador giratorio puede ajustar y controlar así el flujo de cerveza y el grado de perlado.

PRECAUCIÓN

El ajuste del regulador giratorio a la posición «+» significa que el caudal de gas al barril de cerveza está completamente abierto, y en la posición «-» el caudal está cerrado. Cierre el caudal de gas:

• durante el enfriamiento del barril de cerveza,
• durante las pausas de dispensación largas,
• cuando cambie el cartucho de CO2,
• si el barril de cerveza está vacío.

En caso de que no salga cerveza del grifo a pesar de que todavía quede cerveza en el barril, o si no se forma una cantidad de espuma suficiente en la cerveza, debe ajustarse el regulador giratorio durante aprox. 5 segundos a la posición de apertura máxima; durante ese tiempo no debe accionarse el grifo.

1. Sujete un vaso de cerveza bajo el grifo. Incline la pared del vaso contra la boquilla del grifo.
2. Tire hacia abajo del mango del grifo.
3. Enderece el vaso lentamente a medida que sube el nivel de cerveza en el vaso.
4. Cuando termine de dispensar la cerveza, ponga el mango del grifo en la posición inicial.

NOTA

No introduzca la boquilla del grifo en la cerveza. Esto podría producir una gran cantidad de espuma. Es normal que se produzca una mayor cantidad de espuma cuando se dispensa el primer vaso de cerveza. El último vaso de cerveza puede salpicar del barril debido a la presión excesiva.

3.4 Cambiar el barril

1. Coloque el mango del grifo en la posición vertical cerrada.
2. Apague el aparato.
3. Gire el regulador giratorio de CO2 a la posición de apagado o «».
4. Abra la tapa del dispensador.
5. Presione hacia abajo los botones blancos en el tubo elevador de cerveza para soltar las piezas de conexión.
6. Saque del aparato el barril con el tubo elevador de cerveza.
7. Suelte primero el lazo derecho del tubo elevador y, a continuación, el lazo izquierdo.
8. Saque del aparato el tubo elevador de cerveza verticalmente.
9. Continúe como se explicaba en los apartados «Barril de cerveza universal de 5 l» o «Barril de cerveza Heineken de 5 l».

NOTA

Limpie el tubo elevador de cerveza y el aparato como se explicaba en el apartado «Limpieza y cuidados», antes de conectar un nuevo barril de cerveza.

3.5 Cambiar el cartucho de CO2

Cambie el cartucho de CO2 solo cuando ya no se pueda dispensar cerveza, aunque el regulador giratorio de CO2 esté encendido y todavía quede cerveza en el barril.

Apague el aparato. Ajuste el regulador giratorio de CO2 a la posición «-». Abra la tapa del aparato. Proceda como se explicaba en el apartado «Instalación del cartucho de CO2».

NOTA

• Cuando saque el cartucho de CO2 vacío, tenga cuidado de no desenroscar o dañar involuntariamente la junta tórica o la espita. Para barriles Heineken de 5 l no se necesitan cartuchos de CO2. Con un cartucho de CO2 de 16 gramos se puede dispensar más de 5 l de cerveza.

Utilice solo cartuchos de CO2 con los parámetros siguientes:

Peso neto 15,5-16,5 g	B 88-89 mm
Volumen 20 ml C 21,7-22 mm
Peso bruto 57-58,6 g	D 19-11 mm
Peso del cartucho 42-42,6 g Presión 60 kgf/cm2
A 8,6-8,9 mm Presión de detonación 45 bar

3.6 Cambiar el agua de la cámara de refrigeración

Se recomienda vaciar el agua de la cámara de refrigeración antes de cada uso y cuando no se vaya a utilizar durante mucho tiempo.

1. Apague el aparato.
2. Saque del aparato la bandeja de recogida.
3. Coloque el aparato de tal modo que la parte delantera esté sobre un fregadero o un recipiente suficientemente grande.
4. Abra la palanca de drenaje.
5. Espere hasta que haya salido el agua del aparato.
6. Vuelva a cerrar la palanca de drenaje.
7. Llene 800 ml de agua fresca en la cámara de refrigeración del aparato.

4 Limpieza y conservación

Este capítulo incluye algunos consejos importantes acerca de la limpieza y la conservación del aparato. Tenga presentes las instrucciones y evite daños por limpieza incorrecta del aparato y asegúrese de que el aparato funciona sin errores.

4.1 Instrucciones de seguridad

PRECAUCIÓN

Tenga presentes las siguientes instrucciones de seguridad antes de comenzar a limpiar el aparato.

• Antes de la limpieza y de cambiar accesorios, apague el aparato y saque el enchufe de la toma de corriente. No sumerja el bloque motor, el cable ni el enchufe en agua ni en otros líquidos ni los meta en el lavavajillas. Si penetra humedad en el aparato, puede dañarse los componentes electrónicos. No emplee objetos cortantes como cepillos de metal u otros para la limpieza. No utilice limpiadores agresivos ni disolventes.

4.2 Limpieza

Limpie el interior y el exterior del aparato con un paño húmedo. Saque del aparato la bandeja de goteo, vierta toda la cerveza y limpie la bandeja de goteo y la rejilla con agua tibia de pregar.

4.3 Limpieza del sistema dispensador

El sistema dispensador debe limpiarse antes del primer uso, una vez por coma y cuando no se vaya a utilizar durante mucho tiempo. Durante la limpieza no debe estar conectado

ningún barril de cerveza.

1. Coloque un recipiente bajo del grifo.
2. Llene de agua tibia limpia la bomba de limpieza incluida.
3. Conecte la bomba de limpieza a la parte inferior del tubo elevador de cerveza.
4. Abra el grifo.
5. Presione lentamente la bomba para que el agua pueda circular a través del tubo elevador y del grifo (fig. 13).
6. En caso necesario, repita este proceso varias veces.
7. Si se utiliza un adaptador para barriles Heineken, la bomba de limpieza debe conectarse a la manguera de cerveza (fig. 14).

Fig.13 Fig.14

NOTA

En caso necesario, desenrosque las piezas del perno de perforación para separarlas y poder limpiarlas mejor. - Después de cada limpieza, deje que se sequen bien las piezas antes de volver a utilizar el aparato.

4.4 Sustitución de la espita y la junta tórica del cartucho de CO2:

En caso de uso regular, la espita y/o la junta tórica del CO2 se pueden dañar o desmontar involuntariamente. En ese caso, deben sustituirlas.

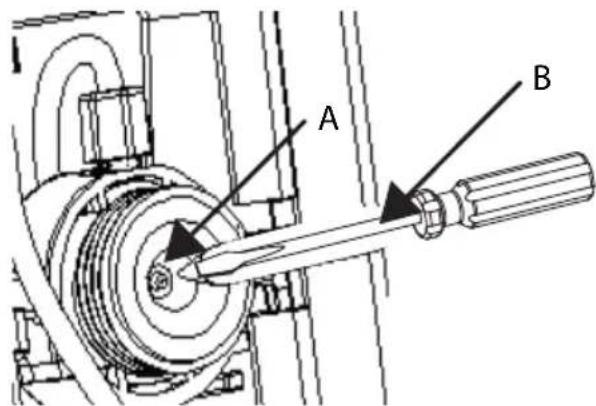

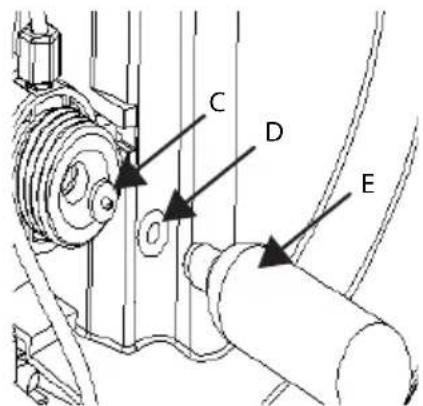

A. Válvula reductora B. Varilla de metal delgada C. Espita D. Junta tórica E. Cartucho de CO2 vacío

1. Saque el cartucho de CO2 vacío.
2. Saque la junta tórica gastada (D) utilizando un destornillador fino de ranura (B).
3. En caso de que además deba sustituirse la espita, séquela también con un destornillador fino de ranura.
4. Instale una nueva espita en el asiento del cartucho de CO2 (la espita debe indicar visiblemente en dirección a usted).
5. Coloque la junta tórica de CO2 en el asiento del cartucho de CO2.
6. Con cuidado, apriete también los elementos con un cartucho de CO2 vacío o con el destornillador.

PELIGRO

¡ATENCIÓN! ¡Existe peligro de explosión si utiliza un cartucho de CO2 lleno!

4.5 Sustitución de la junta del perno en el tubo elevador de cerveza

En caso de que se detecte una fuga en el tubo elevador, debe sustituirse la junta. Saque del aparato el tubo elevador de cerveza con el mango. Gire el tubo para separarlo del mango (en sentido antihorario), saque la junta vieja y monte una nueva. A continuación, gire el tubo para volver a apretarlo en el mango (en sentido horario).

5 Resolución de fallas

Este capítulo incluye algunos consejos importantes acerca de la localización y resolución de fallas del aparato. Observe dichos consejos para evitar peligros y daños.

5.1 Instrucciones de seguridad

PRECAUCIÓN

Las reparaciones de aparatos eléctricos y electrónicos solo deben realizarse por personal autorizado e instruido por el fabricante. Una reparación indebida puede poner en grave peligro al usuario y causar daños en el aparato.

5.2 Indicaciones de avería

La siguiente tabla le ayudará a localizar y remediar posibles problemas.

Error Posible causa Solutión
El grifo no funciona/no sale cerveza del dosifí cador.	La manguera de salute de cerveza no está connectada correctamente.	Conecte la manguera correc-tamente.
	No hay ningún barril de cerve-za connectado, o no hay cerveza en el barril.	Conecte un nuevo barril de cerveza.
	No hay gas en el cartucho de CO2.	Cambia el cartucho.
La cerveza produce demasiada espuma.	No se ha extraído correc-tamente la cerveza con el dispensador.	Sujete el vaso de cerveza inclinado bajo del grifo. Enderece el vaso lentamente a medida que sube el nivel de cerveza en el vaso.
	Temperatura de la cerveza demasiado alta.	Hay que esperar hasta que la cerveza se enfríe más.
	El barril de cerveza se ha agita-do antes de usarlo.	Deje reposar el barril de cerve-za antes de conectarlo.
	La cerveza del barril se está(PC)acabando.	Conecte un barril de cerveza nuevo.
La cerveza no produce sufi ciente espuma.	La presión del acido carbúnico en el barril es demasiado baja.	Gire lentamente el regulator giratorio durante 5 segundos en la dirección «+».
	La cerveza está demasiado fria.	Deje reposar el barril durante algo temipo. El aparato corre-girá la temperatura.
	El vaso de cerveza no está lim-pio. Todavía queda detergente en el vaso.	Friegue el vaso cuidadosam-te y aclárelo después con agua fria.
La cerveza sale demasia-do despacio.	Hay una fuga en el tubo(PC)elevator de cerveza o en la conexión entre el cartucho de \(CO_2\)y el barril de cerveza.	Compruebe la conexión de las mangueras y su estado. En caso necasario, sustituya la junta.
	El gas en el cartucho de \(CO_2\)se está(PC)acabando.	Sustituya el cartucho.

NOTA

Si los pasos anteriores no resuelven el problema, póngase en contacto con el servicio de atención al cliente. Limpie el aparato antes de enviarlo al servicio al cliente.

6 Eliminación del aparato usado

Los productos eléctricos y electrónicos usados contienen materiales reutilizables. No obstante, también contienen materiales nocivos, necesarios para su funcionamiento y seguridad. En la basura doméstica, o ante la manipulación indebida, puede ponerse en peligro la salud humana y el medio ambiente. Por tanto, no debe depositar su aparato usado en ningún caso junto con la basura doméstica.

NOTA

• Utilice el punto de recogida más cercano para devolver y reciclar los aparatos electrónicos usados. Infórmese, si fuera preciso, en su ayuntamiento, en el servicio de recogida de basura o en su distribuidor. Guarde su aparato usado, protegido frente al acceso de los niños, para su eliminación.

6.1 Eliminación del embalaje

El embalaje protege al aparato frente a daños ocasionados por el transporte. Los materiales de embalaje han sido seleccionados con una filosofía respetuosa con el medio ambiente e idónea a efectos de una correcta eliminación y, por tanto, son reciclables.

La devolución del embalaje al ciclo de material ahorra materia prima y reduce la generación de residuos. Por tanto, deposite los materiales de embalaje que no necesite en los puntos de recogida "punto verde".

7 Garantía

Para este producto, ofrecemos a partir de la fecha de compra una garantía de 24 meses por defectos atribuibles a errores de fabricación o materiales. Nuestra garantía tiene validez en Alemania, Austria y los Países Bajos. Para todos los demás países, por favor contáctenos.

Sus derechos de garantía legales según el art. 437 ss. CC no se verán afectados. La reclamación de sus derechos legales por defectos no entraña costes para usted. La garantía no incluye daños causados por manejo o uso inadecuado del dispositivo, o defectos que solo afecten levemente la función o el valor del mismo. Además, quedarán excluidos de la garantía las piezas de desgaste, los daños de transporte, en la medida en que no seamos responsables de ellos, así como los daños causados por reparaciones no realizadas por nosotros.

En cuanto al rendimiento, este dispositivo está diseñado y concebido para uso no profesional (uso doméstico). Cualquier uso profesional solo está cubierto por la garantía en la medida en que sea equiparable a un uso no profesional. No está destinado a un uso profesional más amplio.

En el caso de reclamaciones justificadas, a nuestra discreción, reparamos el dispositivo defectuoso o lo cambiamos por uno nuevo. Los defectos evidentes deben comunicarse dentro de los 14 días posteriores a la entrega. Queda excluido cualquier otro tipo de reclamación. Para hacer uso de su derecho de garantía, le rogamos que nos contacte antes de devolver el dispositivo (siempre con el comprobante de compra). Encontrará nuestros datos de contacto ("garantes") al principio de estas instrucciones de uso.
