GEBRUIKSAANWIJZING M65-5000 DOMETIC

NL Zwaartekracht-afvoertoilet

Instructie en bediening 34

Locatie servicecentrum en verkopers

Bezoek: www.dometic.com

Lees alle instructies, richtlijnen en waarschuwingen in deze gebruiksaanwijzing en volg ze zorgvuldig op om ervoor te zorgen dat u het product te allen tjide op de juiste manier installeert, gebruikt en onderhoudt. Deze instructies MOETEN bij dit product bewaard worden.

Door het product te gebruiken, bevestigt u hierbij dat u alle instructies, richtlijnen en waarschuwingen zorgvuldig hebt gelezen en dat u de voorwaarden en condities zoals die hierin zijn beschreiben betrijpt en accepteert. U gaat ermee akkoord dit product alleen te gebruiken voor het beoogde doel en de beoogde toepassing en in overeenstemming met de instructies, richtlijnen en waarschuwingen zoals beschreiben in deze gebruiksaanwijzing en in overeenstemming met de geldende wet- en regelgeving. Het Niet lezen en opvolgen van de hierin beschreiben instructies en waarschuwingen kan leiden tot letsel voor uzelf en anderen, schade aan uw product of schade aan andere eigendommen in de omgeving. Deze gebruiksaanwijzing, met inbegrip van de instructies, richtlijnen en waarschuwingen, en de bijbehorende documentatie kan onderhevig�n aan wijzigingen en updates. Actuele productinformatie vindt u op www.dometic.com.

1 Uitleg symbolen en veiligheidsinstructies.. 34
2 Beoogd gebruik 35
3 Algemene informatie 35
4 Specificities. 37
5 Pre-installatie 3
6 Installatie 37
7 Bediening. 38
8 Onderhoud 39
9 Verwijdering 40
10 Garantiegeevens 40
11 Problemen oplossen. 41

1 Uitleg symbolen enveiligheidsinstructies

Deze handleiding bevat veiligheidsinformatie en instructies om u te helpen het risico op oncevallen en verwondingen te verkleinen.

1.1 Herken veiligheidsinformatie

A Dit is een veiligheidswaarschuwing.

Deze worden gezebruikt om u te attenderen op möglichke gevaar voor verwondingen. Volg alle veiligheidsinformatie bij dit symbol om möglichke verwondingen of overlijden te voorkomen.

1.2 Begrijp signalaalwoorden

Een signalwoord geeft informatie over veiligheid en eigendomsschade en geeft de mate of ernst van het gevaar aan.

WAARSCHUWING

Duidt op een gevaarlijke situatie die, indienDEXENiet wordt voorkomen, kan leiden tot ernstig letsel of de dood.

NB: Wort gebruikt om praktijken aan te duiden die geen betrekking hebben op verwondingen.

Duidt op aanvullende informatie die geen betrekking heeft op verwondingen.

1.3 Aanvullende richtlijnen

Om het risico op oncegevallen en verwondingen te verminderen, dient u de volgende richtlijnen in ache te nemen voordat u doorgaat met het installereren, bedieren of onderhonden van dit apparaat:

• Lees alle veiligheidsinformatie en instructies door en volg deze.
• De volgende instructies要去en worden gelezen en begrepen voor het monteren, onderhouden en/of bedieren van dit product.
• De installmentie moet voldoen aan alle van toepassing+zijnde lokale of nationale regels.

1.4 Algemeneveiligheidsmeldingen

WAARSCHUWING: GEVAAR VOOR OVERSTROMING. Het Niet in acht nemen van de volgende waarschuwingen kan leiden tot de dood of ernstig letsel:

• Als het toilet is aangesloten op enige fittings voor rompdoorvoer,.altijd de buitenboordkranen sluiten als het toilet Niet in gebruik is (zelfs indien de boot slechts voor korteijd Niet gebruikt worden).Alle passagiers moeten uitleg krijgen over hoe de kleppen te sluiten als het toilet Niet in gebruik is.

• Als het toilet worden aangesloten op enige fittings voor rompdoorvoer要去en alle flexibele slangen van afdoende kwaliteit voor sanitizer op zeeijken en要去en ze bij elke aansluiting vastgezet worden aan een fitting (zoals die bij de buitenboordkraan of het toilet) met twee roestvrijstalen slangbandklemmen met wormsluiting. Er moet regelmatig worden gecontroleerd of de aansluitingen nog in ordeijken.
  Zorg ervoor dat de buitenboordkranen in de gesloten ofuitgeschakelde stand staan voordat u het toilet installeert of onderhoud UITvoert.

• Als er schoon water worden gebrukt om het toilet te spoelen en het toilet direct of indirect is aangesloten op een gemeentelijk watersystem aan wal, moeten aansluitingen op watersystemen aan wal worden afgesloten als de boot onbeheerd achtergelaten worden (zelfs als de boot voor korte vrij onderbeheerd achtergelaten worden).
• Gebruik alleen verrangende onderdelen en componenten van Domatic die specifiek zijn goedgekeurd voor gebruik met het apparatus.
• Vermijd onjuiste installment, afstelling, wijzigingen, service of onderhoud van het apparaat. Service en onderhoud mogen alleen worden uitgevoerd door gekwalificeerd serviceperoneel.
• Dit product mag nooit worden aangepast. Aanpassingen können extreem gevaarlijk+zijn.

NB: Zorg dat de vuilwatertank nooit te vol raakt, anders kan het zuiveringssystem beschadigd raken.

2 Beoogd gebruik

Het Zwaartekracht-afvoertoilet (hierna toilet genoemd) is ontworpen en bedoeld voor installmentie in een bootijdens of na de fabricage. Dit toilet is alleen geschikt voor het beoogde gebruik en de toepassing in overeenstemming met deze gebruiksaanwijzing.

Deze handleiding geeft informatie die nodig is voor een goede installmenten/of bediening van het toilet. Een slechte installmenten/of verkeerde bediening of onderhoud leidt tot onbevredigende prestaties en möglichke storingen. De fabrikant aanvaardt geen aansprakelijkheid voor letsel of schade aan het product die het gevolg is van:

• Onjuiste montage of aansluiting, inclusief te hoge spanning
• Onjuist onderhoud of gebruik van andere dan door defabrikant geleverde originele reserveonderdelen

• Wijzigingen van het product zonder uitdukkelijke toestemming van de fabrikant

• Gebruik voor andere doeleinden dan beschreven in deze handlediging

Domatic behoudt zich hetrecht voor om het uiterlijk en de specificaties van het product te wijzigen.

3 Algemene informatatie

In dit gedeelte vindt u algemene informatie over het toilet en de onderdelen en afmetingen.

De afbeeldingen die in dit document worden gebruikt, zich alleen ter referentie. Componenten en componentlocaties können variieren afhankelijk van specifieke productmodellen. Afmetingen können ±0,38 in. (10 mm) variieren.

3.1 Gereedschap en materialen

Domatic raadt aan de volgende gereedschappen en materialen te gebruiken bij het installereren van het apparatus.

Inbegrepen onderdelen

Zwaartekracht-afvoertoilet

Montageschroeven met sluiitringen voor tank (4)

Door installateur geleverde onderdelen

Ventilatiefitting rompdoorvoer

Dokafvoerfitting

5/8 in. (16 mm) I.D. slang van afdoende kwaliteit voor sanitair op zee

1,5 in. (38 mm) I.D. slang van afdoende kwaliteit voor sanitair op zee

Roestvrijstalen bandklemmen (8)

Watervoorzieening

Aanbevolengereedschap

Boormachine Pankopschroevendraier

Boorkop Schroevendraier voor bandklemmen

Markeerstift Kruiskopschroevendraajer

3.2 Locaties onderdelen

In deze sectie worden de toiletcomponenten geidentificiererd. De componenten können enigszins variieren, afhankelijk van het model.

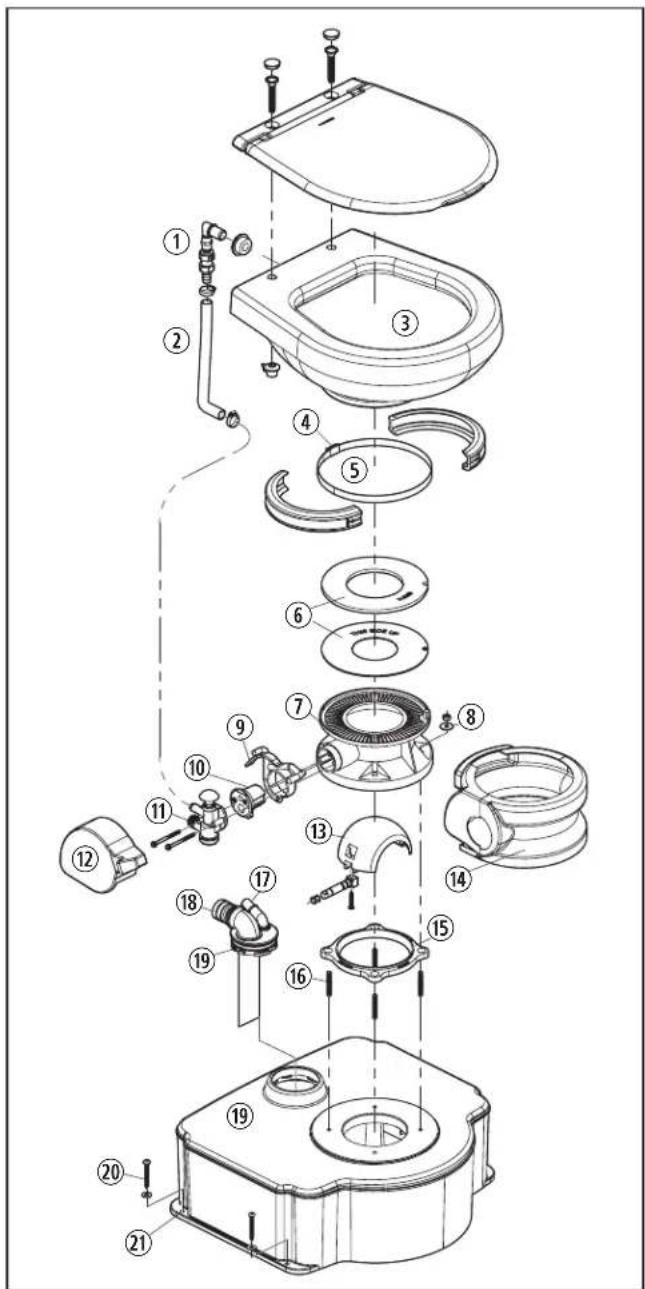

1 M65-700 onderdelen

⑥ Afdichtingen spoelbal

Uitpompfitting

⑦ Toiletbasis

⑲ Vuilwatertank

Montagemoeren en sluitingen toilet

20 Montagemoeren en sluitingen tank

⑨Hendel

② Montagegaten tank

10 Veercartridge

3.3 Afmetingen toilet

Het gedeelte geeft de afmetingen voor de M65-700 en M65-5000 toiletten.

2 Afromingen toilet

Het modelidentificatielabel bevindt zich aan de voorkant van de basis van het toilet onder de afdekking van de voet. Zie "Locaties onderdelen" op pagina 35.

3 Model identificatielabel

4 Specificities

In dit gedeelte vindt u algemene specificaties voor het toilet.

Gewicht M65-700	46 lbs (20,9 kg)
Gewicht M65-5000	49 lbs (22,2 kg)
Druk toevoer schoon water	35-40 psi
Grootte waterinlaat	0,5 in. (13 mm) NPT
Ventilatiefitting	5/8 in. (16 mm) O.D.
Uitpompfitting	1,5 in. (38 mm) O.D.
Capaciteit vuilwatertank	6,5 gal (24,6 L)
Minimaal waterverbruik per spoeling	0,1 gal (0,5 L)
Gemiddeld waterverbruik per spoeling	0,3 gal (1,0 L)

5 Pre-installatie

In dit gedeelte worden de stappen beschreiben die u moet doorlopen voordat u het toilet installeert.

5.1 Voorbereiding om het toilet te installereren

1. Kies een plek in de badkamer waar het toilet goed kan werken. Zorg voor ruimte voor het doorspoelen met het pedaal en voor het optillen van de zitting en het deksel. Zie "Afmetingen toilet" op pagina 36.
2. Sluit de watertoevoer maar de locatie van het toilet af.

5.2 Een bestaand toilet verwijderen

Als er geen bestaand toilet is, ga dan waar "Installatie" op pagina 37.

1. Spoel het toilet door om het water UIT de pot te latent lopen.
   Houd een handdoek of ondiepe bak klaar om eventueel resterend water op te vangen.
2. Koppel de watertoevoerleiding los en LAST deze leeglopen.
3. Verwijder de bevestigingsmiddlesen waarme het toilet aan de vloer is verankerd.
4. Verwijder het toilet van de vloer.
5. Gooi het toilet, de bevestigingsmiddelen en alle verwijderingsresten weg.

6 Installatie

In dit gedeelte wordt beschreiben hoe u het toilet installeert.

6.1 Devuilwatertank installeren

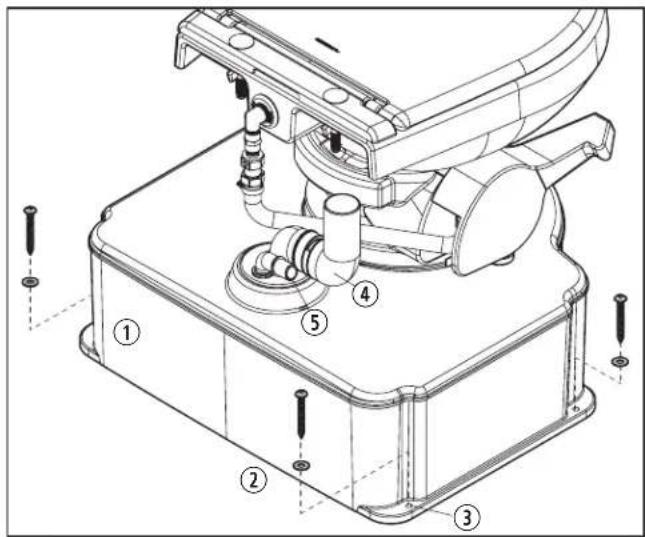

4 De vuilwatertank plaatsen

① Vuilwatertank

③ Montagegaten tank

② Montageschroeven en sluitingen tank

④ Uitpompfitting

⑤ Ventilatiefitting

1. Plaats de achterkant van de vuilwatertank 0,8 in. (19 mm) van de muur.
2. Markeer de positie van de montagegaten op de vloer en verwijderervolgens de vuilwatertank.
3. Booreen geleidegat voor elk montagegat.

4. Zet de vuilwatertank weer op+zijnplaats.

5. Bevestig de vuilwatertank aan de vloer met de bevestigingsschroeven en ringen van de tank.

6.2 De rompdoorvoer installeren

1. De rompdoorvoer要去en geinstalleerd volgens de instructies van de fabrikant.
   De rompdoorvoer moet ruim boven de waterlijn en direct boven het toilet worden geplaatst.
2. Voer een 5/8 in. (16 mm) I.D. kwaliteitsslang voor sanitair op zee van de rompdoorvoer-ventilatiefitting maar de ventilatiefitting op de vuilwatertank.
3. Bevestig de slang aan de ventilatie fittings met twee roestvrijstalen bandklemmen bij elke aansluiting.

6.3 De dokafvoerfitting installeren

NB: De vuilwatertank op het toilet is ontworpen om stand te honden bij afvoering door een goed werkende afvoerpomp.

1. Installer de dokafvoerfitting volgens de instructies van de fabrikant.
   De dokafvoerfitting moet in het dek direct boven het toilet worden geplaatst.
2. Voer een 1,5 in. (38 mm) I.D. kwaliteitsslang voor sanitair op zee van de dokafvoerfitting maar de uitpompfitting.
3. Bevestig de slang aan de fittings met twee roestvrijstalen bandklemmen bij elke aansluiting.

6.4 Watertoevoer aansluten

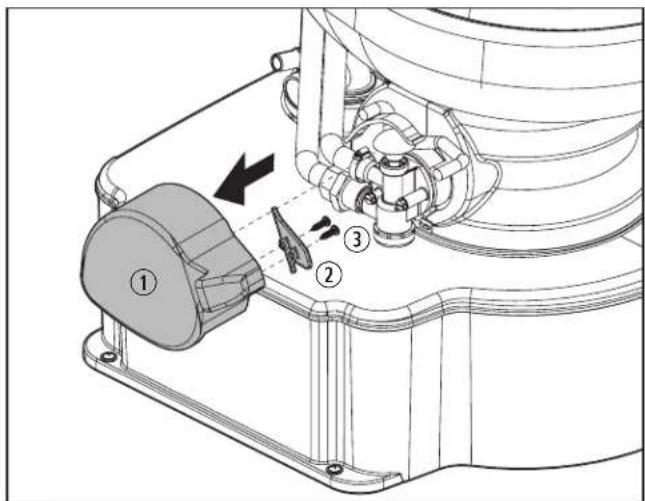

5 Pedaalhoes verwijderen

① Pedaalhoes

③ Schroeven

② Achterplaat

1. Verwijder de twee schroeven aan de achterkant van de pedaalhoes.
2. Trek de pedaalhoes weg.

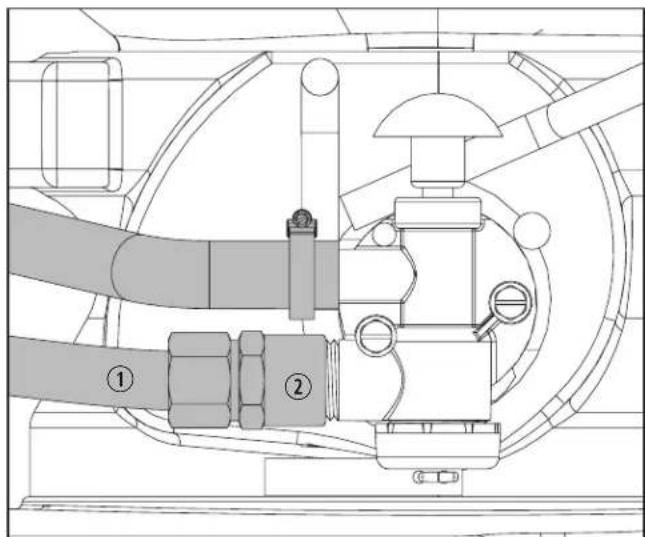

6 Verbindingen watervoorziening

① Watertoevoerleiding

② Inlaatfitting

1. Bevestig de watertoevoerleiding aan de inlaatfitting.
2. Draai de watertoevoer open en spoel meerdere keren om te controlleren op lekkage.
3. Breng de pedaalhoes weear aan.
4. Breng de hinterplaat waar aan en zet deze vast met des schroeven.

7 Bediening

NB: Alleen water, ontlasting en snel oplosbaar toiletpapier doorspoelen. Geen maandverband, tampons of andere Niet-oplosbare producten in het toilet gooien.

In dit gedeelte worden beschreiben hoe u het toilet bedient.

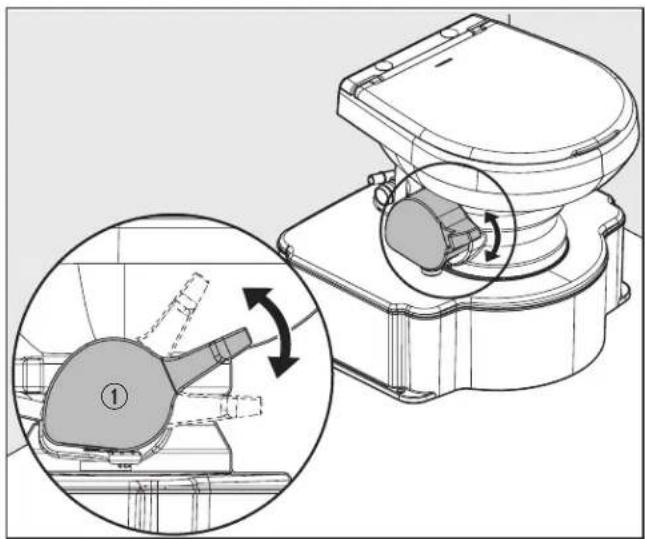

7 Pedaal gebruiken

① Pedaal

1. Om vór gebruik water aan het toilet toe te voegen, moet u het pedaal optillen.
2. Om het toilet door te spoelen, duwt u het pedaal helemaal\ haar beneden totdat de ontlasting de toiletpot verlaat.

De waterstroomdruk varieert op verschillende locaties, waarom kan het nodig+zijn het pedaal 4-8 seconden ingedrukt te houden. Als u het spoelpediaal langer dan nodig ingedrukt houdt, leidt dit tot overmatig waterverbruik.

1. Laat het pedaal los door het terug te lately klikken. Er moet eenkleine hoeveelheid water in de pot achechterblijven.

8 Onderhoud

NB: Gebruik geen schurende schoonmaakmiddelen, bijtende chemicalien of smeer- en reinigingsmiddelen die chloor, alcohol of petroleum bevatten. Deze stoffen können de interne afldichtingen van het toilet beschadigen.

De onderhouds- en reinigingsinstructies in dit gedeelte moeten worden uitgevoerd met de aangegeven intervallen, of indien nodig, afhankelijk van het gebruik van het toilet.

Als het toilet Niet goed worden onderhonden, kan de garantie vervallen en kan dit leiden tot een onveiligige werkig. Preventief onderhoud valt Niet onder de garantie.

8.1 Het toilet schoonmaken

Het toilet要去 regelmatig worden schoongemaakt met een milde, Niet-schurende reiniger Zoals de Dometic toiletpotreiniger.

Als er duidelijk een geur aanwezig is:

1. Leeg de vuilwatertank volledig.
2. Meng 8 oz (237 ml) vloeibare biologisch afbreekbare waszeep met 5 gal (19 L) schoon water en spoel door het toilet.

Overschrijd de capacititeit van uw vuilwatertank Niet.
Zie "Specifications" op pagina 37.

1. Leeg de vuilwatertank.
2. Voeg na het reinigen en om de pauralen tijdens gebruik een geurbestrijdingsproduct toe in de hoeveelheid die is gespecifieerd voor de capacititeit van uw vuilwatertank.

8.2 Systeemonderhoud

De onderhoudsprocedures varieren en zichn afhankelijk van factoren zoals gebruiks Frequentie, kwaliteit van het spoelwater, etc. In de grafiek staat de algemene richttijn om uw toilet altijd gebruisklaar te honden.

Onderhoudsprocedure Onderhoudsinterval
Controller alle geklemde slangverbindungen	Maandelijks
Controller de filterzeef in de waterklep	Jaarliks
Vervang de aflichting van de spelalbal en de spelalbal (indien nodig)	Elke drieJAAR

8.3 Aanbevolen reserveonderdelen

Als u een boot of ander voertuig bedient in afgelegen gebieden, zorgt uervoordat u de volgende reserveonderdelen op voorraad hebzt zodat het toilet zonder onderbrekingen kan worden gebruikt.

• Spoelbal, schacht en veercartridgekeit
  Afdichtingskit
  Waterklepkit

8.4 Het toilet winterklaar make

Aan het einde van het seizoen moet het toilet winterklaar worden gemaakt voor de opslag.

1. Maak de vuilwatertank leeg.
2. Spoel het systeme zorgvuldig met schoon water.
3. Sluit de watervoorzieningaar het toilet af.

Houd een handdoek of ondiepe bak klaar om eventueel resterend water op te vangen.

1. Koppel de watertoevoerleiding los en spoel het toilet door om eventuele achterergebleven water af te voeren.
2. Maak de vuilwatertank leeg.

9 Verwijdering

De het verpakkingsmaterial indien möglich in de dieel voor geschikte recyclingbakken. Raadpleeg een lokaal recyclingcentrum of gespecialiserde verkoper voor informatie over hoe het product kan worden weggegooid in overeenstemming met alle van toepassing zijnde nationale en lokale regelgeving.

10 Garantiegeevens

Zie onderstaande paragrafen voor informatiek over garantie en ondersteuning in de VS, Canada, Australie, Nieuw-Zeeland en alle andere regio's.

10.1 Verenigde Staten en Canada

BEPERKTE GARANTIE VAN TWEEN JAAR BESCHIKBAAR OP DOMETIC.COM/EN-US/TERMS-AND-CONDITIONSCONSUMER/WARRANTY.

MOCHT U VRAGEN HEBBEN OF EEN GRATIS KOPIE VAN DE BEPERKTE GARANTIE WILLEN VERKRIJGEN, NEEM DAN CONTACT OP MET:

DOMETIC CORPORATION

CUSTOMER SERVICE

13128 STATE ROUTE 226

BIG PRAIRIE, OH VS 44611

1-800-321-9886

011-330-439-5550

Als het product Nietaar behoren werkt,neem dan contact op met uw verkoper of het filial van de fabrikant in uw land (zie de achechterkant van deze handleiding voor de webadressen om uw regio of verkoper te vinden).De garantie die van toepassing is op uw product is tweeJAar.

Stuur voor de afhandeling van reparaties of garantie volgende documenten mee:

• Een kopie van de factuur met datum van aankoop
• De reden voor de claim of een beschrijving van de foult

10.2.1 Alleen Australie

Onze goederen worden geleverd met garanties die nicht kuren worden uitgesloten onder de Australische consumentenwetgeving. U hebtrecht op verwanging of terugbetaling voor een groot defect en op vergoeding van enig anders redelijkkerwijs voorzienbaar verlies of schade. U heeft ookrecht op reparatie of verwanging van de goederen als de goederen Niet van acceptabele kwaliteit zich en het probleem geen groot defect betreft.

10.2.2 Alleen Nieuw-Zeeland

Dit garantiebeleid is onderworpen aan de voorwaarden en garanties die verplicht zich zoals geimpliceerd door de Consumer Guarantees Act 1993(NZ).

10.3 Alle andere regio's

De wettelijkke garantieperiode is van toepassing. Als het product defect is, neem dan contact op met het filial van de fabrikant in uw regio of uw winkelier (zie de achechterkant van deze handleiding voor de webadressen om uw regio of winkelier te vinden).

Stuur voor de afhandeling van reparaties of garantie volgende documenten mee:

• Een kopie van de factuur met datum van aankoop
• De reden voor de claim of een beschrijving van de foult

11 Problemen oplossen

Het wordt aanbevolen om altijd persoonlijke beschermingsmiddelen te dragen, zoals handschoenen, stofbril of veiligheidsbril, bij het onderhoud van sanitaire producten.

De volgende babel bevat enkele van de mogelijkke problemen die kuren optreden wanneer het toilet in gebruik is, de mogelijkke oorzaken van deze problemen en de aanbevolen acties die要去en worden ondernomen om de problemen te verhelpen.

Probleem Mogelijk oorzaak Aanbevolen oplossing
Het water blijt nicht in de pot hinter.	De bandklem van basis waar pot zit los. Draai de stelmoer van de bandklem aan.
	Er is een onjuiste afdichting rond de spoelbal vanwege vuil of gruis aan de onderkant van de spoelbalafdichting.	1. Inspector de spoelbal en de onderkant van de spoelbalafdichting op vlul of gruis.2. Reinig indien nodig.
	De spoelbalafdichting is versleten of beschadigd. 1. Inspector de spoelbalafdichting op slijtage of beschadiging.2. Vervang de afdichting van de spoelbal indien nodig.
	Versleten of beschadigde spoelbal 1. Inspector de spoelbalafdichting op slijtage of beschadiging.2. Vervang de spoelbal indien nodig.
De spoelbal sluit nicht volledig.	De bandklem van basis waar pot is te strak aangedraaid en veroorzaakt te veel spanning op de spoelafdichting en spoelbal.	Draai de stelmoer van de bandklem los.
	De veercartridge is zwak of defect. 1. Trap het pedaal in een latent het dan snel los.2. Als het pedaal Niet terugklikt, verrangt u de veercartridge.
Het water blijt doorlopen in het toilet.	Er zit vuil vast in de waterklepaftding1	Demonteer en reinig de waterklep.
	De hendel is maar beneden gebogen en houdt de waterklep open.	Buig de voorkant van de hendel ongeveer 0,1 inch (2 mm) omhoog.
	De waterklep is versleten of defect. Vervang de waterkap.
	De veercartridge is zwak of defect. 1. Trap het pedaal in een latent het dan snel los.2. Als het pedaal Niet terugklikt, verrangt u de veercartridge.
Water komt nicht op de juiste manier in de pot	Lage waterdruk Controller druk voor inkomend water.	Zie "Specifications" op pagina 37.
	Verstopte waterklep Verwijder en reinig de filterzeef.	1
Waterklep lekt water Losse verbinding	Draai de bodemnop, de inlaatfitting 1 en de bandklem van de afvoerslang vast.
	Versleten of defecte waterklep Vervang de waterklep.
	Waterleidingaansluiting zit Niet goed	1. Zorg ervoor dat de schroefdraad op de inlaatfitting nicht gekruist is.2. Zet de verbinding vast.
	Gestripte schroefdraad op de inlaatfitting	Vervang de waterklep.
	Waterklepaftding1 is versleten of ontbreekt
	Waterklepbehuizing is gebarsten
Er lekt water UIT dechterkant van de pot	Losse aansluiting watertoevoerslang	Draai de aansluitingen van de watertoevoerslang vast.
	Losse keerklep	Draai de keerklep-naar-potverbinding vast.
	Versleten of defecte keerklep	Vervang de keerklep.
	Gebarsten of defecte pot	Vervang de pot.

1 Onderdeel van de waterklep
