Productsoort	DMX/RDM splitter
Merk	Chauvet
Model	RDMX Splitter 8
Afmetingen (L x B x H)	483 x 146 x 45 mm (19 x 5,75 x 1,77 inch)
Gewicht	1,9 kg (4,2 lb)
Voeding	100-240 V AC, 50/60 Hz (universeel)
Stroomverbruik	11 W (120 V), 14 W (208 V/230 V)
Nominale stroom	0,09 A (120 V), 0,06 A (230 V)
DMX-ingangen	2 poorten (A en B) met LED-signaalindicatoren
DMX-uitgangen	8 poorten (1-8) met LED-signaalindicatoren
Bedrijfsmodi	1x8 (één ingang naar alle uitgangen) of 2x4 (twee onafhankelijke ingangen naar elk 4 uitgangen)
Voedingsconnector	Neutrik® powerCON®
LED-indicatoren	Voeding, ingangssignaal A/B, uitgangssignaal 1-8
Zekering	Intern, vervangen door hetzelfde type en ampèrage
Maximale omgevingstemperatuur	40 °C (104 °F)
Beschermingsgraad	IP20 (alleen binnengebruik)
Montage	19 inch rack, gebruik van veiligheidskabel verplicht bij ophanging
Behuizingsmateriaal	Metaal
Garantie	Beperkt (zie voorwaarden op de Chauvet-website)
Repareerbaarheid	Geen door gebruiker te repareren onderdelen

Veelgestelde vragen - RDMX Splitter 8 Chauvet

Hoe sluit ik de RDMX Splitter 8 aan op een DMX-controller?

Sluit de DMX-kabel van de controller aan op een van de ingangspoorten (A of B) aan de voorkant van het apparaat. Zorg ervoor dat het signaal aanwezig is (de bijbehorende ingangs-LED gaat branden). In de 1x8-modus wordt het signaal verdeeld over alle uitgangen 1 tot 8. In de 2x4-modus kunt u de twee ingangen afzonderlijk gebruiken.

Wat is het verschil tussen de modi 1x8 en 2x4?

De 1x8-modus stuurt het DMX-signaal dat wordt ontvangen op ingangspoort A (of B) naar alle 8 uitgangen. De 2x4-modus gebruikt de ingangspoorten A en B afzonderlijk: het signaal van A wordt naar uitgangen 1-4 gestuurd, en het signaal van B naar uitgangen 5-8. Hierdoor kunt u twee aparte DMX-universums beheren met één apparaat.

Kan ik deze splitter gebruiken met RDM-apparaten?

Ja, de RDMX Splitter 8 ondersteunt het RDM-protocol (Remote Device Management). Hiermee kunt u compatibele RDM-apparaten op afstand configureren en bewaken via de DMX-kabel, zonder handmatige tussenkomst.

Hoe installeer ik het apparaat in een 19-inch rack?

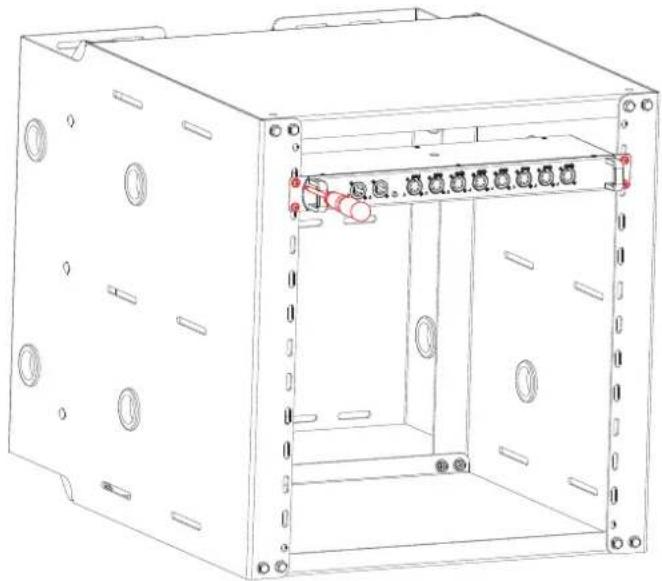

De RDMX Splitter 8 is ontworpen voor montage in een 19-inch rack, met een hoogte van 1U (45 mm). Gebruik geschikte bevestigingsschroeven (niet meegeleverd) om het stevig vast te zetten. Bij ophanging op hoogte moet u altijd een veiligheidskabel aan de achterkant van het apparaat bevestigen om vallen te voorkomen.

Wat moet ik doen als het voedingslampje niet brandt?

Controleer eerst de aansluiting van de stroomkabel en of het stopcontact onder spanning staat. Als het lampje uit blijft, is de interne zekering mogelijk doorgebrand. Koppel het apparaat los en vervang de zekering door een van hetzelfde type en ampèrage (zie handleiding voor exacte waarden). Als het probleem aanhoudt, neem dan contact op met de technische dienst van Chauvet.

Kan ik meerdere RDMX Splitter 8's aan elkaar koppelen?

Ja, u kunt meerdere splitters in cascade plaatsen door de DMX-uitgang van de eerste splitter aan te sluiten op de ingang van een tweede. Zorg ervoor dat u de maximale lengte van DMX-kabels (meestal 300 m) respecteert en gebruik DMX-terminators op de laatste ongebruikte uitgang om signaalreflecties te voorkomen.

Wat is het maximale vermogen dat de uitgangen ondersteunen?

De RDMX Splitter 8 levert geen elektrische voeding op de DMX-uitgangen. Het verzendt alleen het datasignaal. Aangesloten apparaten moeten hun eigen voeding hebben. De aangegeven maximale uitgangsstroom (15 A) heeft betrekking op de voedingsuitgang voor het doorlussen van stroom, niet op de DMX-poorten.

Hoe vervang ik de zekering?

Koppel eerst het apparaat los van de voeding. De zekeringhouder bevindt zich meestal naast de voedingsingangsconnector. Open de zekeringhouder met een kleine schroevendraaier, verwijder de oude zekering en plaats een nieuwe zekering van hetzelfde type en ampèrage (zie handleiding of label op het apparaat). Sluit de zekeringhouder en sluit het apparaat weer aan.

Is het apparaat compatibel met DMX-kabels van 120 ohm?

Ja, de RDMX Splitter 8 is ontworpen om te werken met standaard DMX-kabels van 120 ohm impedantie. Gebruik professionele kabels (XLR 3 of 5 pins, afhankelijk van uw connectoren) voor een betrouwbare overdracht over lange afstanden.

Waar vind ik de volledige gebruikershandleiding?

De volledige gebruikershandleiding is gratis te downloaden op de website van Chauvet: www.chauvetprofessional.com. U vindt er gedetailleerde informatie over installatie, DMX-configuratie, menu-opties en probleemoplossing.

GEBRUIKSAANWIJZING RDMX Splitter 8 Chauvet

Over deze handleiding

De RDMX Splitter 8 Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration.

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Haal voor het vervangen van de zekering altijd de stekker van het product uit het stopcontact.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• Zorg ervoor dat het stroomsnoer niet knikt of beschadigd.
• Koppel dit product nooit los van het stopcontact door aan het snoer te trekken.
• Gebruik een veiligheidskabel wanneer het product boven lichaamshoogte wordt gemonteerd.
• GEEN brandbare materialen in de buurt van de unit tijdens gebruik.

• RAAK het product NIET AAN wanneer het in werking omdat het dan heet zijn.

• De spanning van het stopcontact waarop u dit product aansluit moet binnen het vermelde bereik op de sticker of achterkant van het product zijn.

• Het product is alleen voor gebruik binnenshuis! (IP20) Om risico op brand of elektrische schokken te voorkomen, mag dit product niet aan regen of vocht worden blootgesteld.
• Monteer dit product altijd op een plek met voldoende ventilatie, minstens 20 inch (50 cm) van de aangrenzende oppervlakken.
  • Zorg ervoor dat er geen ventilatie-openingen van de behuizing van het product worden geblokkeerd.

- Sluit dit product nooit aan op een dimmer of een regelweerstand.

- Vervang de zekering met een van hetzelfde type en met dezelfde waarde.

- Gebruik UITSLUITEND de ophang-/montagebeugel of de hendels om dit product te dragen.

- De maximale omgevingstemperatuur bedraagt 40 °C. Gebruik dit product niet bij hogere temperaturen.

- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.

- Open het product NIET. Het bevat geen te onderhouden onderdelen.

- Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze BH voor contactinformatie.

Wat is inbegrepen

• RDMX Splitter 8
- Neutrik® powerCON® stroomsnoer
• Beknopte handleiding

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

Power Linking

De maximale uitgangsstroom van de RDMX Splitter 8 is 15A. Zie de gebruikershandleiding of de specificatiesticker op het product voor meer informatie.

AC-stekker

Aansluiting Snoer (VS) Snoer (Europa) Schroefkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit Blauw Zilver
AC Aarde Groen/geel Groen/geel Groen

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

DMX-koppeling

De RDMX Splitter 8 kan met een DMX-controller werken met een normale DMX seriële verbinding. Op www.chauvetprofessional.com. is een DMX basishandleiding verkrijgbaar.

Montage

Lees alvorens dit product te monteren alle BEPERKTE GARANTIE. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar http://trusst.com/productcategory/truss-clamps/

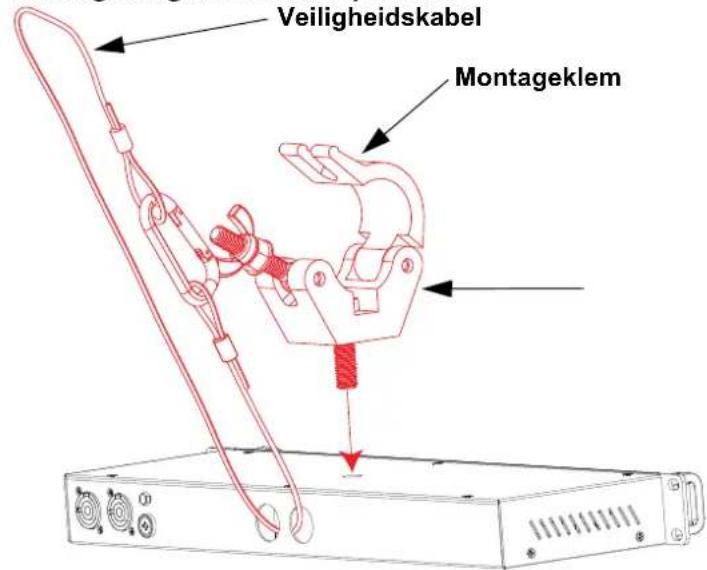

Montagediagram van het product

Veiligheidskabel Montageklem

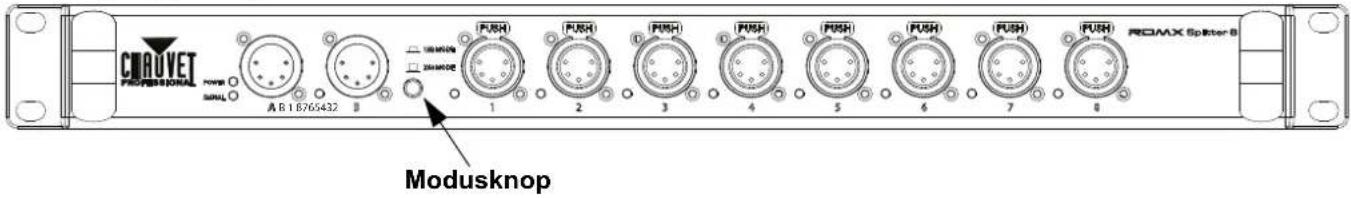

Beschrijving voorpaneel

CDU VET PROFESSIONAL POWER SMALL A B 1 8765432 3 FUSH FUSH FUSH FUSH FUSH FUSH FUSH FUSH FUSH ROMX Splitter 8 1 2 3 4 5 6 7 8 Modusknop

Panel Item Functie
-lampje	Gaat branden wanneer het product op stroom aangesloten is
Ingang	DMX-ingangspoort A. Lampje gaat branden wanneer een invoersignaal ontvangen wordt
Ingang	DMX-ingangspoort B. Lampje gaat branden wanneer een invoersignaal ontvangen wordt
Modusknop	Selecteer 1x8-modus of 2x4-modus.1x8-modus stuurt het DMX-signaal dat wordt ontvangen van ingangspoort A naar alle 8 signaaluitvoerpoorten.2X4-modus stuurt het DMX-signaal dat wordt ontvangen van ingangspoort A naar signaaluitvoerpoorten 1 tot en met 4 en van poort B naar signaaluitvoerpoorten 5 tot en met 8.
Signaaluitvoer <1> tot en met <8>	DMX-uitvoerpoorten 1 tot en met 8. De indicatielampjes op elke poort gaan branden wanneer wanneer een signaal via de poort uitgevoerd wordt.

Om de RDMX Splitter 8 te gebruiken als een schakelaar tussen 2 verschillende invoerbronnen, steekt u de DMX-ingangslijnen in de signaaluitvoerpoorten 5 tot en met 8. Gebruik de modusknop om tussen bronnen te schakelen

Technische specificaties

Afmetingen en gewicht

LENGTE	BREEDTE	HOOGTE	GEWICHT
483 mm (19 in)	146 mm (5,75 in)	45 mm (1,77 in)	1,9 kg (4,2 lb)

Let op: Afmetingen in inches moeten worden afgerond naar de dichtstbijzijnde decimaal..

Vermogen

TYPE VOEDINGSMODULE	BEREIK		SPANNINGSELECTIE
Schakeling (intern)	100 tot 240 VAC, 50/60 Hz		Automatisch wisseland bereik
PARAMETER	120 VAC, 60 Hz	208 VAC, 60 Hz	230 VAC, 50 Hz
Verbruik 11 W	14W	14 W
Stroomsterkte	0,09 A	0,06 A	0,06 A
STROOM I/O	VS/CANADA		WERELDWIJD
Stroomingangstekker	Neutrik® powerCON®		Neutrik® powerCON®
Stroomsnosterstekker	Edison (VS)		Stroomsnosterstekker

DMX

INGANG	UITGANG
5-pin XLR (2 total)	5-pin XLR (8 total)

Thermisch

MAXIMUM EXTERNE TEMPERATUUR	KOELSYSTEEM
45 °C (113 °F)

Bestellen

PRODUCTBESCHRIJVING	PRODUCTNAAM	ARTIKELCODE	UPC NUMMER
RDMX Splitter 8	RDMXSPLITTER8	09081463	781462218119
