Type de produit	Répartiteur DMX/RDM
Marque	Chauvet
Modèle	RDMX Splitter 8
Dimensions (L x l x H)	483 x 146 x 45 mm (19 x 5,75 x 1,77 po)
Poids	1,9 kg (4,2 lb)
Alimentation	100-240 V CA, 50/60 Hz (universelle)
Consommation électrique	11 W (120 V), 14 W (208 V/230 V)
Courant nominal	0,09 A (120 V), 0,06 A (230 V)
Entrées DMX	2 ports (A et B) avec indicateurs LED de signal
Sorties DMX	8 ports (1-8) avec indicateurs LED de signal
Modes de fonctionnement	1x8 (une entrée vers toutes les sorties) ou 2x4 (deux entrées indépendantes vers 4 sorties chacune)
Connecteur d'alimentation	Neutrik® powerCON®
Indicateurs LED	Alimentation, signal entrée A/B, signal sortie 1-8
Fusible	Interne, remplacer par le même type et ampérage
Température ambiante max	40 °C (104 °F)
Indice de protection	IP20 (usage en intérieur uniquement)
Montage	19 pouces rack, utilisation d'un câble de sécurité obligatoire en hauteur
Matériau du boîtier	Métal
Garantie	Limitée (voir conditions sur le site Chauvet)
Réparabilité	Aucune pièce réparable par l'utilisateur

FOIRE AUX QUESTIONS - RDMX Splitter 8 Chauvet

Comment connecter le RDMX Splitter 8 à un contrôleur DMX ?

Branchez le câble DMX provenant du contrôleur sur l'un des ports d'entrée (A ou B) à l'avant de l'appareil. Assurez-vous que le signal est présent (le voyant d'entrée correspondant s'allume). En mode 1x8, le signal sera distribué sur toutes les sorties 1 à 8. En mode 2x4, vous pouvez utiliser les deux entrées séparément.

Quelle est la différence entre les modes 1x8 et 2x4 ?

Le mode 1x8 envoie le signal DMX reçu sur le port d'entrée A (ou B) vers les 8 sorties. Le mode 2x4 utilise les ports d'entrée A et B séparément : le signal de A est envoyé vers les sorties 1 à 4, et le signal de B vers les sorties 5 à 8. Cela permet de gérer deux univers DMX distincts avec un seul appareil.

Puis-je utiliser ce répartiteur avec des appareils RDM ?

Oui, le RDMX Splitter 8 prend en charge le protocole RDM (Remote Device Management). Cela permet de configurer et surveiller les appareils RDM compatibles à distance via le câble DMX, sans intervention manuelle.

Comment installer l'appareil en rack 19 pouces ?

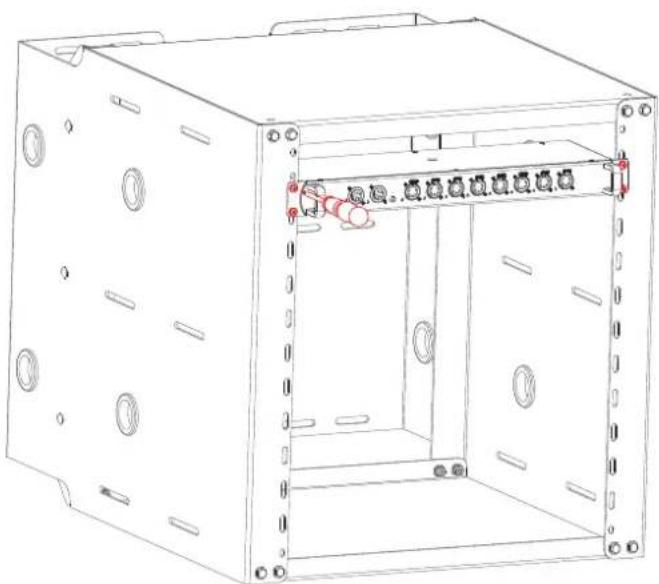

Le RDMX Splitter 8 est conçu pour un montage en rack 19 pouces, avec une hauteur de 1U (45 mm). Utilisez des vis de fixation adaptées (non fournies) pour le fixer solidement. En cas de montage en hauteur, attachez toujours un câble de sécurité à l'arrière de l'appareil pour éviter toute chute.

Que faire si le voyant d'alimentation ne s'allume pas ?

Vérifiez d'abord la connexion du cordon d'alimentation et que la prise secteur est sous tension. Si le voyant reste éteint, le fusible interne est peut-être grillé. Débranchez l'appareil, puis remplacez le fusible par un de même type et ampérage (voir notice pour les valeurs exactes). Si le problème persiste, contactez le service technique Chauvet.

Puis-je chaîner plusieurs RDMX Splitter 8 ?

Oui, vous pouvez cascader plusieurs répartiteurs en reliant la sortie DMX d'un premier splitter à l'entrée d'un second. Assurez-vous de respecter la longueur maximale des câbles DMX (généralement 300 m) et d'utiliser des terminateurs DMX sur la dernière sortie inutilisée pour éviter les réflexions de signal.

Quelle est la puissance maximale supportée par les sorties ?

Le RDMX Splitter 8 ne fournit pas d'alimentation électrique sur les sorties DMX. Il ne transmet que le signal de données. Les appareils connectés doivent avoir leur propre alimentation. Le courant de sortie maximum indiqué (15 A) concerne la sortie d'alimentation de chainage électrique, non les ports DMX.

Comment remplacer le fusible ?

Débranchez d'abord l'appareil de l'alimentation. Le porte-fusible se trouve généralement à côté du connecteur d'entrée d'alimentation. Ouvrez le porte-fusible avec un petit tournevis, retirez le fusible usagé et insérez un nouveau fusible de même type et ampérage (voir la notice ou l'étiquette sur l'appareil). Refermez le porte-fusible puis rebranchez l'appareil.

L'appareil est-il compatible avec des câbles DMX de 120 ohms ?

Oui, le RDMX Splitter 8 est conçu pour fonctionner avec des câbles DMX standard de 120 ohms d'impédance. Utilisez des câbles de qualité professionnelle (XLR 3 ou 5 broches selon vos connecteurs) pour garantir une transmission fiable sur de longues distances.

Où trouver le manuel d'utilisation complet ?

Le manuel d'utilisation complet est disponible en téléchargement gratuit sur le site de Chauvet : www.chauvetprofessional.com. Vous y trouverez des informations détaillées sur l'installation, la configuration DMX, les options de menu et le dépannage.

MODE D'EMPLOI RDMX Splitter 8 Chauvet

À Propos de ce Manuel

Le Manuel de Référence du RDMX Splitter 8 (MR) reprend des informations de base sur cet appareil notamment en matière de connexions, montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation sur www.chauvetprofessional.com pour de plus amples informations.

Clause de Non-Responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

GARANTIE LIMITÉE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de Sécurité

Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.

• Cet appareil DOIT être relié à un circuit mis à la terre et protégé.
- Toujours débrancher l'appareil de la source d'alimentation avant de le nettoyer ou de remplacer son fusible.
• NE PAS exposer directement les yeux à la source de lumière lorsque le produit est allumé.
- Veillez à ce que le cordon d'alimentation ne soit jamais pincé ou endommagé.
- Ne débranchez jamais cet appareil en tirant sur le cordon d'alimentation.
- En cas de montage de l'appareil en hauteur, veillez à toujours utiliser un câble de sécurité.
• NE PAS laisser de produit inflammable à proximité de l'appareil lorsque celui-ci fonctionne.
- NE PAS toucher au boîtier de l'appareil lorsqu'il est en fonctionnement, celui-ci pouvant être très chaud.

- La tension de la source d'énergie à laquelle est connecté cet appareil doit être dans la plage indiquée sur l'étiquette ou sur le panneau arrière de l'appareil.

- Cet appareil doit uniquement être utilisé en intérieur! (IP20) Afin d'éviter tout risque d'incendie ou de décharge électrique, veillez à n'exposer cet appareil ni à la pluie ni à l'humidité.

• Installez toujours cet appareil dans un endroit bien ventilé à au moins 50 cm (20 po) des surfaces adjacentes.

- Assurez-vous qu'aucune fente de ventilation de l'appareil n'est obstruée.

- Ne connectez jamais cet appareil à un variateur ou un rhéostat.

- Lors du remplacement du fusible, utilisez le même type et le même ampérage.

• Utilisez EXCLUSIVEMENT le support de suspension/fixation pour soulever cet appareil.

- La température ambiante maximale est de 40 °C (104 °F). Ne faites pas fonctionner cet appareil à des températures plus élevées.

- En cas de sérieux problèmes de fonctionnement, arrêtez l'appareil immédiatement.

- NE PAS ouvrir cet appareil. Il ne contient aucune pièce réparable par l'utilisateur.

- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us à la fin de ce MdR pour obtenir des informations pour nous contacter.

Ce Qui est Inclus

• RDMX Splitter 8
- Un Cordon d'Alimentation Neutrik® powerCON®
• Manuel de Référence

Alimentation CA

Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Chainage électrique

Le courant de sortie maximum du RDMX Splitter 8 est de 15A. Consultez le manuel d'utilisation ou les autocollants de spécification apposés sur le produit pour plus de détails.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la vis
Conducteur CA Noir Marron Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune Vert/Jaune Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Raccordement DMX

Le RDMX Splitter 8 fonctionnera avec un jeu d'orgues DMX au moyen de connexions DMX en série standard. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com.

Installation

Avant de monter cet appareil, lisez et assimilez les GARANTIE LIMITÉE. Veillez à ce que les fixations sont capables de supporter le poids de l'unité. Découvrez notre gamme de fixations Chauvet sur http://trusst.com/productcategory/truss-clamps/

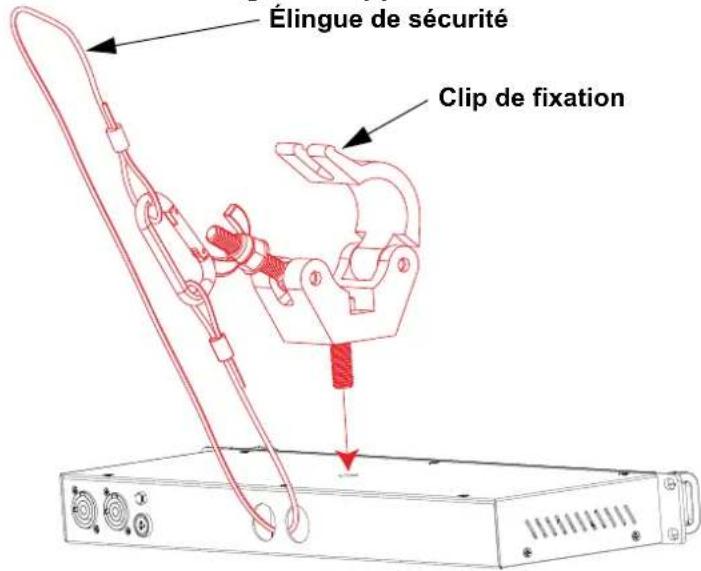

Schéma de Montage de l'Appareil

Élingue de sécurité Clip de fixation

Description du panneau avant

CHIAVET PROFESSIONAL POWER SMALL A B 1 6765432 0 FUSH 1 2 3 4 5 6 7 8 FUSH FUSH FUSH FUSH FUSH FUSH FUSH FUSH FUSH FUSH FUSH FUSH FUSH FUSH FUSH FUSH FUSH FUSH FUSH FUSH FUSH FUSH FUSH FUSH FUSH FUSH FUSH FUSH FUSH FUSH FUSH FUSH FUSH FUSH

Élément du panneau Fonction

	Indicateur S'allume lorsque l'appareil est sous tension
Entrée	Port d'entrée DMX A. Le voyant d'indicateur s'allume lorsque un signal est reçu en entrée
Entrée	Port d'entrée DMX B. Le voyant d'indicateur s'allume lorsque un signal est reçu en entréed

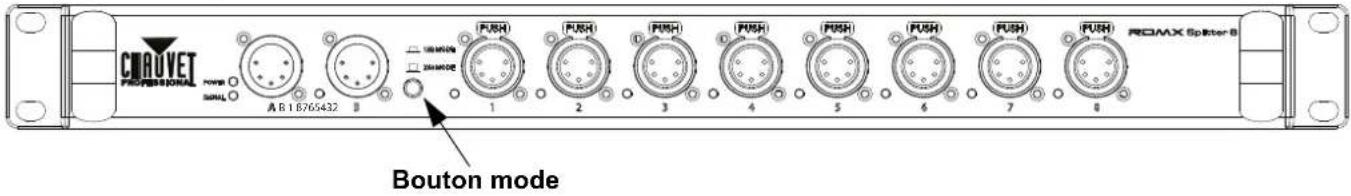

Bouton Mode	Sélection entre le mode 1x8 ou 2x4.Le mode 1x8 envoie le signal DMX reçu depuis le port d'entréevers tous les ports de sortie de signal.Le mode 2x4 envoie le signal DMX reçu depuis le port d'entréevers les ports de sortie de signal 1 à 4 et le signal du port d'entréevers les ports de sortie de signal 5 à 8.
Sorties de signal <1> à <8>	Ports de sortie DMX 1 à 8. Le voyant d'indication de chaque port s'allume lorsqu'un signal sort du port.

Pour utiliser le RDMX Splitter 8 en tant que répartiteur entre 2 sources d'entrées différentes, branchez les câbles d'entrée DMX dans les ports de sortie de signal 5 à 8. Utilisez le bouton Mode pour basculer d'une source à l'autre.

Spécifications Techniques

Dimensions et Poids

LONGUEUR	LARGEUR	HAUTEUR	POIDS
483 mm (19 po)	146 mm (5,75 po)	45 mm (1,77 po)	1,9 kg (4,2 lb)

Remarque: Les dimensions en pouce sont arrondies à la décimale la plus proche.

Alimentation

TYPE D'ALIMENTATION	PLAGE		SÉLECTION DE TENSION
Commutation (interne) entre 100 et 240 V CA, 50/60 Hz Universelle
PARAMÉTRÉ	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz
Consommation	11 W	14 W	14 W
Courant	0,09 A	0,06 A	0,06 A
E/S ALIMENTATION	ÉTATS-UNIS / CANADA		MONDIAL
Connecteur d'entrée d'alimentation	Neutrik® powerCON®		Neutrik® powerCON®
Prise du cordon d'alimentation	Edison (États-Unis)		Prise locale

DMX
