Produkttyp	DMX/RDM Splitter
Marke	Chauvet
Modell	RDMX Splitter 8
Abmessungen (L x B x H)	483 x 146 x 45 mm (19 x 5,75 x 1,77 Zoll)
Gewicht	1,9 kg (4,2 lb)
Stromversorgung	100-240 V AC, 50/60 Hz (universal)
Stromverbrauch	11 W (120 V), 14 W (208 V/230 V)
Nennstrom	0,09 A (120 V), 0,06 A (230 V)
DMX-Eingänge	2 Anschlüsse (A und B) mit LED-Signalanzeigen
DMX-Ausgänge	8 Anschlüsse (1-8) mit LED-Signalanzeigen
Betriebsmodi	1x8 (ein Eingang zu allen Ausgängen) oder 2x4 (zwei unabhängige Eingänge zu je 4 Ausgängen)
Stromanschluss	Neutrik® powerCON®
LED-Anzeigen	Stromversorgung, Eingangssignal A/B, Ausgangssignal 1-8
Sicherung	Intern, durch denselben Typ und Stromstärke ersetzen
Maximale Umgebungstemperatur	40 °C (104 °F)
Schutzart	IP20 (nur für Innenräume)
Montage	19-Zoll-Rack, Verwendung eines Sicherungsseils in der Höhe obligatorisch
Gehäusematerial	Metall
Garantie	Eingeschränkt (siehe Bedingungen auf der Chauvet-Website)
Reparierbarkeit	Keine vom Benutzer reparierbaren Teile

Häufig gestellte Fragen - RDMX Splitter 8 Chauvet

Wie verbinde ich den RDMX Splitter 8 mit einem DMX-Controller?

Schließen Sie das DMX-Kabel vom Controller an einen der Eingangsanschlüsse (A oder B) auf der Vorderseite des Geräts an. Stellen Sie sicher, dass das Signal vorhanden ist (die entsprechende Eingangs-LED leuchtet). Im Modus 1x8 wird das Signal auf alle Ausgänge 1-8 verteilt. Im Modus 2x4 können Sie die beiden Eingänge getrennt verwenden.

Was ist der Unterschied zwischen den Modi 1x8 und 2x4?

Der Modus 1x8 sendet das am Eingangsanschluss A (oder B) empfangene DMX-Signal an alle 8 Ausgänge. Der Modus 2x4 nutzt die Eingangsanschlüsse A und B getrennt: Das Signal von A wird an die Ausgänge 1-4 gesendet, und das Signal von B an die Ausgänge 5-8. Dies ermöglicht die Verwaltung von zwei getrennten DMX-Universen mit einem einzigen Gerät.

Kann ich diesen Splitter mit RDM-Geräten verwenden?

Ja, der RDMX Splitter 8 unterstützt das RDM-Protokoll (Remote Device Management). Dies ermöglicht die ferngesteuerte Konfiguration und Überwachung kompatibler RDM-Geräte über das DMX-Kabel, ohne manuelle Eingriffe.

Wie installiere ich das Gerät in einem 19-Zoll-Rack?

Der RDMX Splitter 8 ist für den Einbau in ein 19-Zoll-Rack mit einer Höhe von 1U (45 mm) ausgelegt. Verwenden Sie geeignete Befestigungsschrauben (nicht im Lieferumfang enthalten), um es fest zu montieren. Bei Montage in der Höhe befestigen Sie immer ein Sicherungsseil auf der Rückseite des Geräts, um ein Herunterfallen zu verhindern.

Was tun, wenn die Betriebs-LED nicht leuchtet?

Überprüfen Sie zuerst den Anschluss des Netzkabels und ob die Steckdose unter Spannung steht. Wenn die LED weiterhin aus bleibt, ist möglicherweise die interne Sicherung durchgebrannt. Trennen Sie das Gerät vom Netz, und ersetzen Sie die Sicherung durch eine desselben Typs und derselben Stromstärke (siehe Anleitung für die genauen Werte). Wenn das Problem weiterhin besteht, kontaktieren Sie den technischen Kundendienst von Chauvet.

Kann ich mehrere RDMX Splitter 8 in Reihe schalten?

Ja, Sie können mehrere Splitter kaskadieren, indem Sie den DMX-Ausgang eines ersten Splitters mit dem Eingang eines zweiten verbinden. Achten Sie darauf, die maximale Länge der DMX-Kabel (normalerweise 300 m) einzuhalten und verwenden Sie DMX-Abschlusswiderstände am letzten ungenutzten Ausgang, um Signalreflexionen zu vermeiden.

Welche maximale Leistung unterstützen die Ausgänge?

Der RDMX Splitter 8 liefert keine Spannung an den DMX-Ausgängen. Er überträgt nur das Datensignal. Die angeschlossenen Geräte benötigen eine eigene Stromversorgung. Der angegebene maximale Ausgangsstrom (15 A) bezieht sich auf den Stromausgang zum Durchschleifen, nicht auf die DMX-Ports.

Wie tausche ich die Sicherung aus?

Trennen Sie zuerst das Gerät von der Stromversorgung. Der Sicherungshalter befindet sich normalerweise neben dem Netzeingangsanschluss. Öffnen Sie den Sicherungshalter mit einem kleinen Schraubendreher, entnehmen Sie die alte Sicherung und setzen Sie eine neue Sicherung desselben Typs und derselben Stromstärke ein (siehe Anleitung oder Etikett auf dem Gerät). Schließen Sie den Sicherungshalter und schließen Sie das Gerät wieder an.

Ist das Gerät mit DMX-Kabeln von 120 Ohm kompatibel?

Ja, der RDMX Splitter 8 ist für den Betrieb mit Standard-DMX-Kabeln mit einer Impedanz von 120 Ohm ausgelegt. Verwenden Sie professionelle Kabel (XLR 3- oder 5-polig, je nach Anschlüssen), um eine zuverlässige Übertragung über große Entfernungen zu gewährleisten.

Wo finde ich das vollständige Benutzerhandbuch?

Das vollständige Benutzerhandbuch steht auf der Chauvet-Website zum kostenlosen Download zur Verfügung: www.chauvetprofessional.com. Dort finden Sie detaillierte Informationen zur Installation, DMX-Konfiguration, Menüoptionen und Fehlerbehebung.

BEDIENUNGSANLEITUNG RDMX Splitter 8 Chauvet

Über diese Schnellanleitung

In der Schnellanleitung des RDMX Splitter 8 finden Sie die wesentlichen Produktinformationen, wie etwa über den Anschluss, die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts.

• Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.
• Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder die Sicherung auswechseln.
• NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
- Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.
- Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.
- Bei Montage über Kopf immer ein Sicherungsseil verwenden.
- KEINE entflammbaren Materialien während des Betriebs in der Nähe des Geräts lagern.
• NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heiß wird.

• Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss sich innerhalb des Spannungsbereiches befinden, der auf dem Hinweisschild oder dem rückwärtigen Bedienfeld des Geräts angegeben ist.
- Dieses Gerät darf nur im Innenbereich verwendet werden. (IP20) Um das Risiko von Bränden oder elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.
• Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von 50 cm zu den angrenzenden Flächen.
- Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht verschlossen sind.
- Schließen Sie dieses Gerät niemals an einen Dimmer oder Regelwiderstand an.
- Achten Sie beim Auswechseln der Sicherung darauf, den gleichen Typ mit den gleichen Werten zu verwenden.
- Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.
• Die maximal zulässige Umgebungstemperatur beträgt 40 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.
- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.
• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
- Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende dieses QRG.

Packungsinhalt

• RDMX Splitter 8
• Neutrik® powerCON® Netzkabel
• Schnellanleitung

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Serienschaltung der Geräte

Der maximale Ausgangsstrom vom RDMX Splitter 8 beträgt 15 A. Weitere Informationen finden Sie in der Bedienungsanleitung oder auf dem Typenschild am Gerät.

Wechselstromstecker

Anschluss Draht (USA) Draht (Europa) Schraubenfarbe
Stromführender AC-Leiter	Schwar Marron Gelb/Messingfarben
AC-Neutralleiter Weiß	Braun Silber
AC-Erdungsleiter Grün	Gelb Grün/Gelb Grün

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

DMX-Verbindung

Der RDMX Splitter 8 kann mit einem DMX-Controller betrieben werden, wenn eine 5-polige DMX-Serienschaltung zum Einsatz kommt. Sie können sich eine Einführung in DMX unter www.chauvetprofessional.com herunterladen.

Montage

Lesen Sie vor der Montage dieses Geräts die EINGESCHRÄNKTE GARANTIEEINGESCHRÄNKTE GARANTIE durch. Mindestens einen Befestigungspunkt pro Gerät verwenden. Stellen Sie sicher, dass die Befestigungsklemmen dafür ausgelegt sind, das Produktgewicht tragen zu können. Informationen zu unserer Chauvet-Produktlinie für Befestigungsklemmen finden Sie unter http://trusst.com/productcategory/truss-clamps/

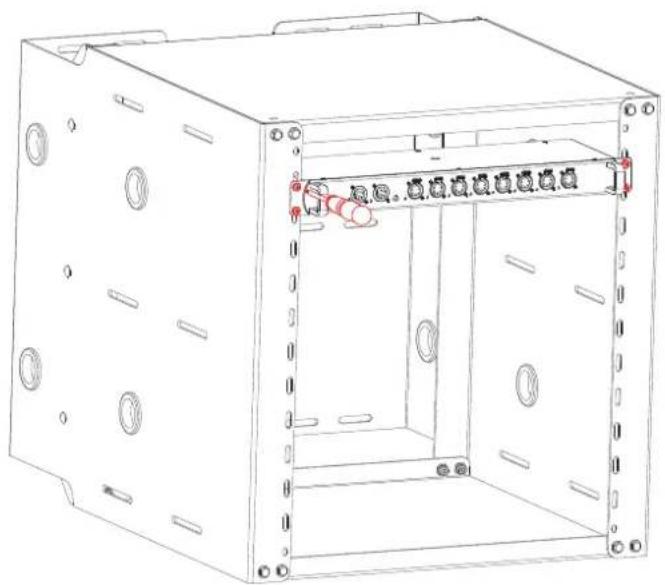

Ansicht Gerätemontage

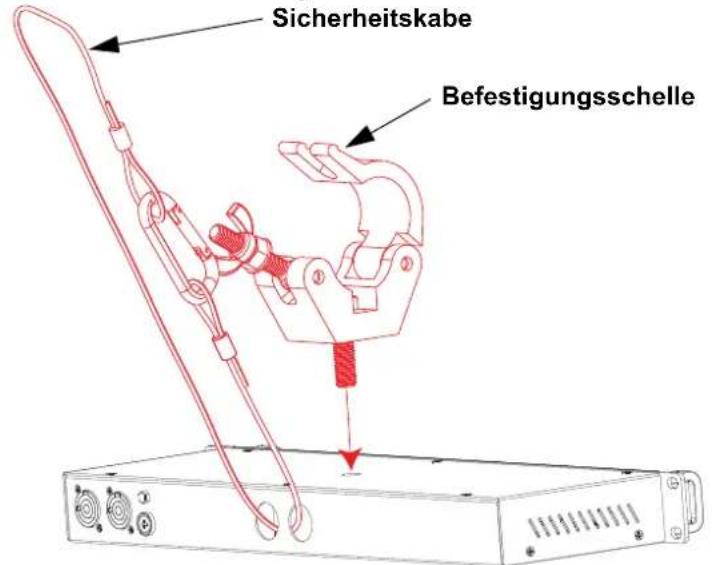

Sicherheitskabe Befestigungsschelle

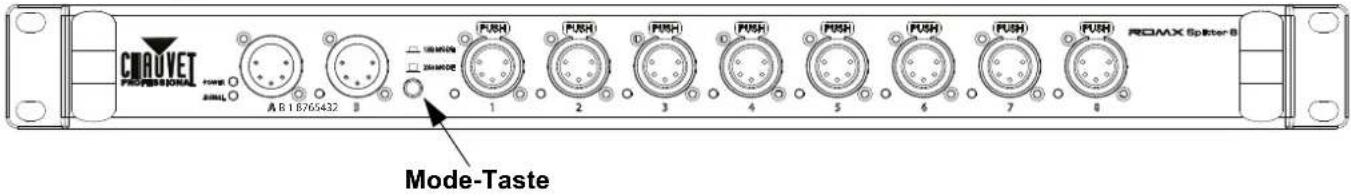

Beschreibung des Bedienfeldes auf der Vorderseite

CMAVET PROFESSIONAL POWER AMUL A B 1 6765432 0 FUSH 1 2 3 4 5 6 7 8 FUSH Mode-Taste ROMX Splitter 8

Bedienfeldelement Funktion

	Kontrollleuchte Leuchtet, wenn das Gerät eingeschaltet ist.
Eingang	DMX-Eingang A. Die Kontrollleuchte leuchtet, wenn ein Eingangssignal empfangen wird.
Eingang	DMX-Eingang B. Die Kontrollleuchte leuchtet, wenn ein Eingangssignal empfangen wird.
Mode-Taste	Damit wählen Sie den 1x8- oder 2x4-Modus aus.Beim 1x8-Modus wird das vom Eingang A empfangene DMX-Signal an alle 8 Signalausgänge gesendet.Beim 2x4-Modus wird das vom Eingang A empfangene DMX-Signal an die Signalausgänge 1 bis 4 und das vom Eingang B empfangene DMX-Signal an die Signalausgänge 5 bis 8 gesendet.
Signalausgänge <1> bis <8>	DMX-Ausgänge 1 bis 8 Die Kontrollleuchten leuchten an jedem Anschluss auf, wenn ein Signal über den Anschluss ausgegeben wird.

Zur Verwendung des RDMX Splitter 8 als Switch zwischen 2 verschiedenen Eingangsquellen verbinden Sie die DMX-Eingangsleitungen mit den Signalausgängen 5 bis 8. Drücken Sie zum Wechseln zwischen den Quellen auf die Mode-Taste.

Technische Spezifikationen

Abmessungen und Gewicht

LÄNGE	BREITE	HÖHE	GEWICHT
19 in (483 mm)	5,75 in (146 mm)	1,77 in (45 mm)	1,9 kg (4,2 lb)

Note: Abmessungen in Zoll sind auf die nächste Dezimalstelle gerundet.

Leistung

EINGANGSSPANNUNG	BEREICH		SPANNUNGSSCHALTER
Vorschaltgerät (integriert) 100 to 240 V AC, 50/60 Hz Auto-ranging
PARAMETER	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz
Stromverbrauch	11 W	14 W	14 W
Betriebsstromstärke	0.09 A	0.06 A	0.06 A
I/O-EINGANGSBUCHSE	USA/WELTWEIT		GB/EUROPA
Stromeingangsbuchse	Neutrik® powerCON®		Neutrik® powerCON®
Stromausgangsbuchse	Neutrik® powerCON®		Neutrik® powerCON®
Netzkabelstecker	Edison (U.S.)		Local plug

DMX

DATENEINGABE	DATENAUSGABE
5-pin XLR (2 total)	5-pin XLR (8 total)

Wärmeentwicklung

LASER MAX. EXTERNE TEMP.	KÜHLSYSTEM
45 °C (113 °F)

Bestellung

PRODUKTBEZEICHNUNG	ARTIKELNAME	ARTIKELCODE	UPC-CODE
RDMX Splitter 8	RDMXSPLITTER8	09081463	781462218119
