Tipo de producto	Divisor DMX/RDM
Marca	Chauvet
Modelo	RDMX Splitter 8
Dimensiones (L x A x H)	483 x 146 x 45 mm (19 x 5,75 x 1,77 po)
Peso	1,9 kg (4,2 lb)
Alimentación	100-240 V CA, 50/60 Hz (universal)
Consumo eléctrico	11 W (120 V), 14 W (208 V/230 V)
Corriente nominal	0,09 A (120 V), 0,06 A (230 V)
Entradas DMX	2 puertos (A y B) con indicadores LED de señal
Salidas DMX	8 puertos (1-8) con indicadores LED de señal
Modos de funcionamiento	1x8 (una entrada a todas las salidas) o 2x4 (dos entradas independientes a 4 salidas cada una)
Conector de alimentación	Neutrik® powerCON®
Indicadores LED	Alimentación, señal entrada A/B, señal salida 1-8
Fusible	Interno, reemplazar por el mismo tipo y amperaje
Temperatura ambiente max	40 °C (104 °F)
Grado de protección	IP20 (uso en interiores solamente)
Montaje	Rack de 19 pulgadas, uso obligatorio de cable de seguridad en altura
Material de la carcasa	Metal
Garantía	Limitada (consulte las condiciones en el sitio web de Chauvet)
Reparabilidad	Ninguna pieza reparable por el usuario

Preguntas frecuentes - RDMX Splitter 8 Chauvet

¿Cómo conectar el RDMX Splitter 8 a un controlador DMX?

Conecte el cable DMX del controlador a uno de los puertos de entrada (A o B) en la parte frontal del dispositivo. Asegúrese de que la señal esté presente (el indicador de entrada correspondiente se enciende). En modo 1x8, la señal se distribuirá a todas las salidas 1 a 8. En modo 2x4, puede usar las dos entradas por separado.

¿Cuál es la diferencia entre los modos 1x8 y 2x4?

El modo 1x8 envía la señal DMX recibida en el puerto de entrada A (o B) a las 8 salidas. El modo 2x4 utiliza los puertos de entrada A y B por separado: la señal de A se envía a las salidas 1 a 4, y la señal de B a las salidas 5 a 8. Esto permite gestionar dos universos DMX distintos con un solo dispositivo.

¿Puedo usar este divisor con dispositivos RDM?

Sí, el RDMX Splitter 8 es compatible con el protocolo RDM (Remote Device Management). Esto permite configurar y monitorear dispositivos RDM compatibles de forma remota a través del cable DMX, sin intervención manual.

¿Cómo instalar el dispositivo en un rack de 19 pulgadas?

El RDMX Splitter 8 está diseñado para montaje en rack de 19 pulgadas, con una altura de 1U (45 mm). Use tornillos de fijación adecuados (no incluidos) para fijarlo firmemente. En caso de montaje en altura, sujete siempre un cable de seguridad en la parte trasera del dispositivo para evitar caídas.

¿Qué hacer si el indicador de alimentación no se enciende?

Primero verifique la conexión del cable de alimentación y que el tomacorriente esté energizado. Si el indicador permanece apagado, el fusible interno puede estar fundido. Desenchufe el dispositivo, luego reemplace el fusible por uno del mismo tipo y amperaje (consulte el manual para los valores exactos). Si el problema persiste, comuníquese con el servicio técnico de Chauvet.

¿Puedo encadenar varios RDMX Splitter 8?

Sí, puede conectar en cascada varios divisores conectando la salida DMX de un primer splitter a la entrada de un segundo. Asegúrese de respetar la longitud máxima de los cables DMX (generalmente 300 m) y de usar terminadores DMX en la última salida no utilizada para evitar reflexiones de señal.

¿Cuál es la potencia máxima soportada por las salidas?

El RDMX Splitter 8 no proporciona alimentación eléctrica en las salidas DMX. Solo transmite la señal de datos. Los dispositivos conectados deben tener su propia alimentación. La corriente de salida máxima indicada (15 A) se refiere a la salida de alimentación de encadenamiento eléctrico, no a los puertos DMX.

¿Cómo reemplazar el fusible?

Primero desconecte el dispositivo de la alimentación. El portafusibles suele estar al lado del conector de entrada de alimentación. Abra el portafusibles con un destornillador pequeño, retire el fusible usado e inserte uno nuevo del mismo tipo y amperaje (consulte el manual o la etiqueta del dispositivo). Cierre el portafusibles y vuelva a conectar el dispositivo.

¿El dispositivo es compatible con cables DMX de 120 ohmios?

Sí, el RDMX Splitter 8 está diseñado para funcionar con cables DMX estándar de 120 ohmios de impedancia. Use cables de calidad profesional (XLR de 3 o 5 pines según sus conectores) para garantizar una transmisión confiable a largas distancias.

¿Dónde encontrar el manual de usuario completo?

El manual de usuario completo está disponible para descarga gratuita en el sitio web de Chauvet: www.chauvetprofessional.com. Allí encontrará información detallada sobre la instalación, configuración DMX, opciones de menú y solución de problemas.

MANUAL DE USUARIO RDMX Splitter 8 Chauvet

La Guía de Referencia Rápida (GRR) del RDMX Splitter 8 contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el Manual de Usuario de www.chauvetprofessional.com para información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB. Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de seguridad

Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.

- Conecte este producto SOLO a un circuito con toma de tierra y protegido.

- Desconecte siempre de la alimentación antes de la limpieza o sustitución del fusible.

- NO mire a la fuente de luz cuando el producto esté encendido.

- Asegúrese de que el cable de alimentación no está retorcido ni estropeado.

- Nunca desconecte este producto de la alimentación tirando del cable.

- Cuando monte este producto en alto, use un cable de seguridad.

• NO permita la presencia de materiales inflamables cerca de la unidad cuando esté en funcionamiento.

- NO toque este producto cuando esté en funcionamiento, pues podría estar caliente.

- La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o en el panel posterior del producto.

- ¡Este producto es para uso en interiores solamente! (IP20) Para evitar riesgos de incendio o descarga, no exponga este producto a la lluvia o la humedad.

- Monte siempre este producto en una ubicación con ventilación adecuada, al menos a 20 in (50 cm) de superficies adyacentes.

- Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad queda bloqueada.

- Nunca conecte este producto a un atenuador o reostato.

- Sustituya el fusible con uno del mismo tipo y categoría.

• Use SOLAMENTE los soportes de colgar/montar o el listón para mover este producto.

- La temperatura ambiente máxima es de 104 °F (40 °C). No haga funcionar este producto a temperaturas más altas.

- En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

- NO abra este producto. No contiene piezas reparables por el usuario.

- Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

Contacto

Fuera de EE.UU, Reino Unido, Irlanda, México, Francia, Alemania, o Benelux, póngase en contacto con su distribuidor para solicitar asistencia o devolver el producto. Visite Contact Us para información de contacto.

Qué va Incluido

- RDMX Splitter 8

- Cable de Alimentación Neutrik® powerCON®

• Guía de Referencia Rápida

Corriente Alterna

Para ver el máximo número de RDMX Splitter 8 que se pueden alimentar en cadena a 120 V o a 240 V, consulte el Manual de usuario o la etiqueta del producto.

Alimentación en cadena

La máxima corriente de salida del RDMX Splitter 8 es de 15 A. Consulte el Manual de usuario o la pegatina de especificaciones del producto para más detalles.

Enchufe CA

Conexión	Cable (EE.UU.)	Cable (Europa)	Color del tornillo
CA Cargado Negro	Marrón Amarillo/Latón
CA Neutro Blanco Azul	Plata
CA Tierra Verde/Amarillo Verde/Amarillo Verde

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Enlace DMX

El RDMX Splitter 8 funcionará con un controlador DMX usando una conexión serie DMX normal. Hay un manual DMX disponible en www.chauvetprofessional.com.

Montaje

Antes de montar este producto, lea las GARANTÍA LIMITADA. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite http://trusst.com/productcategory/truss-clamps/

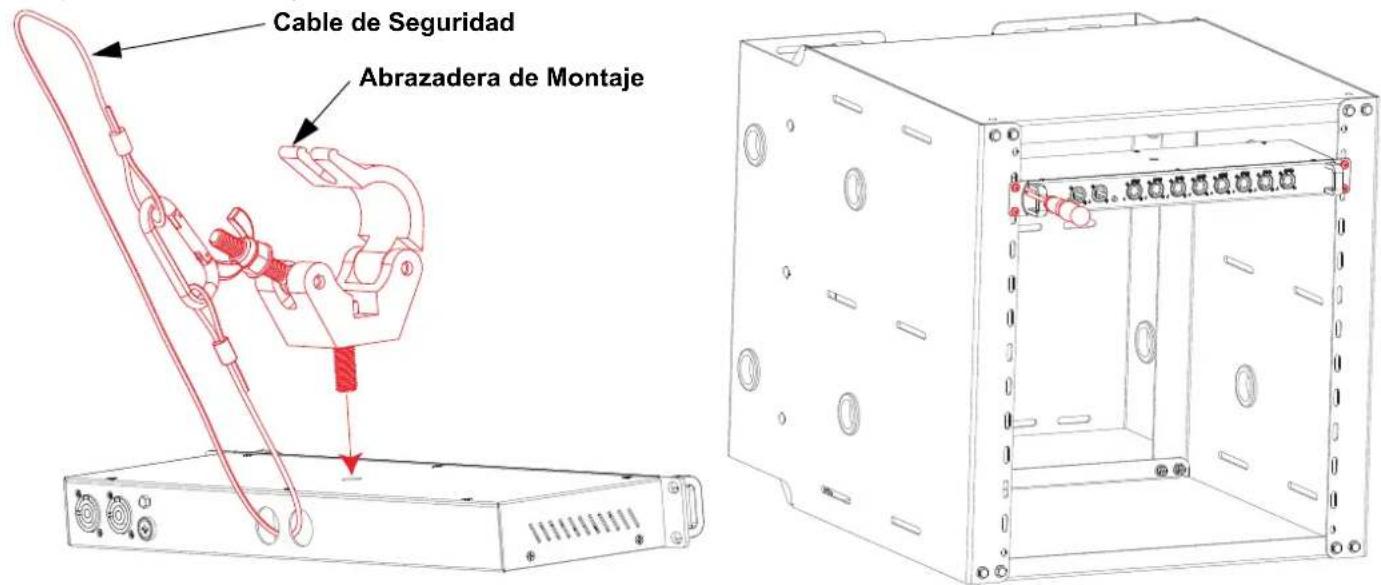

Diagrama de Montaje del Producto

Cable de Seguridad Abrazadera de Montaje

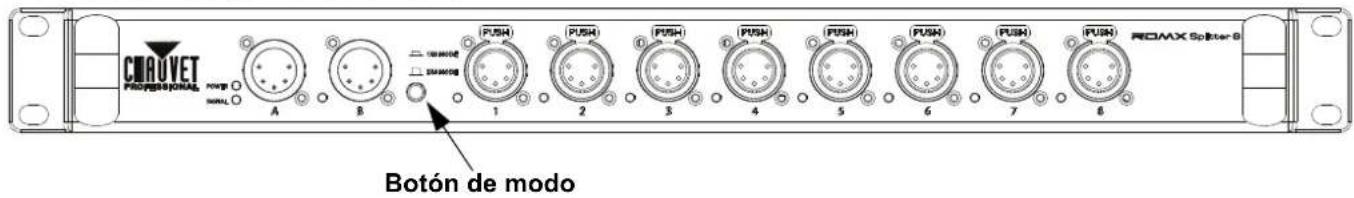

Descripción del panel delantero

CMAU VET PROFESSIONAL NOS: 0 NOS: 0 A B PUSH 1 2 PUSH 3 4 PUSH 5 6 PUSH 7 8 PUSH ROMX Splitter 9 Botón de modo

Elemento del panel Función
	Se ilumina cuando el producto recibe alimentación
Entrada	Puerto de entrada DMX A. Una luz indicadora se iluminará cuando se reciba señal de entrada
Entrada	Puerto de entrada DMX B. Una luz indicadora se iluminará cuando se reciba señal de entrada
Botón de modo	Selecciona el modo 1x8 o el modo 2x4.El modo 1x8 envía la señal DMX recibida desde el puerto de entrada A a los 8 puertos de salida de señal.El modo 2x4 envía la señal DMX recibida desde el puerto de entrada A a los puertos de salida de señal 1 al 4 y desde el puerto B a los puertos de salida de señal 5 al 8.
Salidas de señal <1> a <8>	Puertos de salida DMX 1 al 8. Las luces indicadoras de cada puerto se iluminarán cuando salga una señal a través del puerto.

Para utilizar el RDMX Splitter 8 como conmutador entre 2 fuentes de entrada diferentes, conecte las líneas de entrada DMX a los puertos de salida de señal 5 al 8. Utilice el botón de modo para cambiar entre fuentes.

Especificaciones Técnicas

Dimensiones y Peso

LONGITUD	ANCHURA	ALTURA	PESO
19" (483 mm)	5,75" (146 mm)	1,77" (45 mm)	4,2 lb (1,9 kg)

Nota: Las dimensiones en pulgadas están redondeadas al dígito decimal más próximo.

Alimentación

TIPO DE FUENTE DE ALIMENTACIÓN	RANGO		SELECCIÓN DE TENSIÓN
Conmutación (interna)	100 a 240 VCA, 50/60 Hz		Detección automática (autorango)
PARÁMETRO	120 VCA, 60 Hz	208 VCA, 60 Hz	230 VCA, 50 Hz
Consumo	11 W	14 W	14 W
Intensidad	009 A	0,06 A 0,06 A
ALIMENTACIÓN E/S	EE.UU./CANADÁ		INTERNACIONAL
Conector de entrada de alimentación	Neutrik® powerCON® A		Neutrik® powerCON® A
Enchufe de cable de alimentación	Enchufe Edison (EE.UU.)		Enchufe local

DMX

ENTRADA	SALIDA
5-pin XLR (2 total)	5-pin XLR (8 total)

Térmicas

TEMPERATURA EXTERNA MÁXIMA	SISTEMA DE REFRIGERACIÓN
45 °C (113 °F)

Pedidos

DESCRIPCIÓN DEL PRODUCTO	NOMBRE DEL PRODUCTO	CÓDIGO DE ARTÍCULO	NÚMERO UPC
RDMX Splitter 8	RDMXSPLITTER8	09081463	781462218119

CE RoHS

Address: Av. de las Partidas 34 - 3B Email: [e-mail]

Lerma, Edo. de México, CP 52000

Voice: [phone]
